2017-2018学年云南省昆明市盘龙区九年级(上)期末物理试卷

2017-2018学年初三第一学期物理期末质量检测（90分钟，满分：100分）一、选择题1、关于内能及其利用，下列说法正确的是A .温度高的物体内能一定大B．做功和热传递都可以改变物体的内能C．比热容跟物体吸收或放出的热量有关D．热机的做功冲程是将机械能转化为内能2、如图所示是汽油机工作时各种冲程的示意图，其中表示做功冲程的是（）A． B． C． D．3、一电路中有两灯泡都在工作，用电压表测出灯泡两端的电压相等，则说法正确的是A.一定是并联 B．一定是串联C．两灯泡规格一定相同 D．无法确定4、两只小灯泡串联在同一电源上，发现甲灯较亮，乙灯较暗，则下列说法正确的是（）A．甲灯中电流较大 B．乙灯中电流较大C．通过两灯的电流一样大 D．条件不足，无法判断5、2013年4月，溧阳赵先生家中井水突然变热至47℃，让人恐慌．维修电工访谈得知：水井内有抽水泵（电动机），原来可以正常工作，井水温度也正常；自从水泵坏了之后，开关S就一直断开，但井水温度从此明显变高，电工检测发现：开关处确实断开，但水泵和井水都带电．由此可知，赵先生家水泵电路的实际连接方式为图中的（）A． B．C． D．6、如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动，下列说法正确的是（）A．电流表A1的示数变小，电流变A2的示数变大B．电流表A1的示数和电流表A2的示数同时变大C．电压表的示数变大，电流表A1的示数变小D．电压表的示数不变，电流表A2的示数变小7、某校物理兴趣小组设计了一个电子身高测量仪．如图的四个电路中，R0是定值电阻，R是滑动变阻器，电源电压不变，滑片会随身高上下平移．能够实现身高越高，电压表或电流表示数越大的电路是8、用同种材料制成两段长度相等，横截面积不同的圆柱形导体，A比B的横截面积大，如图8所示，将它们串联在电路中，通过的电流关系是A．I A＞I B B．I A＜I B C．I A=I B D．无法确定9、如图所示电路的电源电压保持不变，将滑动变阻器的滑片P从中点移到b端的过程中A.灯泡变暗B.电压表示数变大C.电流表示数变小D.电路总功率变小10、有两只分别标有”6V 3W“和”9V 3W“的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A．L1和L2正常工作时的电流一样大B．L1和L2串联在一起同时使用时，两灯一样亮C．L1和L2并联在一起同时使用时，两灯消耗的功率一样大D．将L1串联在一个12Ω的电阻，接在电源电压为12V的电路中，L1也能正常发光11、如图所示，电源电压为4.5V，电压表量程为“0～3V”，电流表量程为“0～0.6A”，滑动变阻器规格为“10Ω 1A”，小灯泡L标有“2.5V 1.25W”（灯丝电阻不变）。

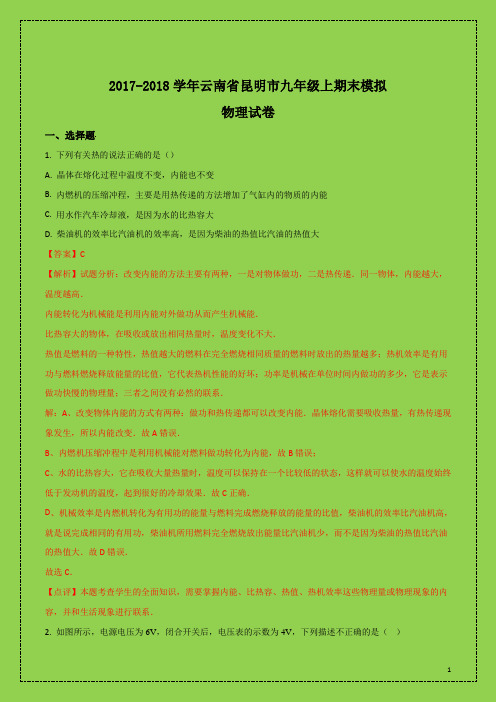

2017-2018学年云南省昆明市九年级上期末模拟物理试卷一、选择题1. 下列有关热的说法正确的是（）A. 晶体在熔化过程中温度不变，内能也不变B. 内燃机的压缩冲程，主要是用热传递的方法增加了气缸内的物质的内能C. 用水作汽车冷却液，是因为水的比热容大D. 柴油机的效率比汽油机的效率高，是因为柴油的热值比汽油的热值大【答案】C【解析】试题分析：改变内能的方法主要有两种，一是对物体做功，二是热传递．同一物体，内能越大，温度越高．内能转化为机械能是利用内能对外做功从而产生机械能．比热容大的物体，在吸收或放出相同热量时，温度变化不大．热值是燃料的一种特性，热值越大的燃料在完全燃烧相同质量的燃料时放出的热量越多；热机效率是有用功与燃料燃烧释放能量的比值，它代表热机性能的好坏；功率是机械在单位时间内做功的多少，它是表示做功快慢的物理量；三者之间没有必然的联系．解：A、改变物体内能的方式有两种：做功和热传递都可以改变内能．晶体熔化需要吸收热量，有热传递现象发生，所以内能改变．故A错误．B、内燃机压缩冲程中是利用机械能对燃料做功转化为内能，故B错误；C、水的比热容大，它在吸收大量热量时，温度可以保持在一个比较低的状态，这样就可以使水的温度始终低于发动机的温度，起到很好的冷却效果．故C正确．D、机械效率是内燃机转化为有用功的能量与燃料完成燃烧释放的能量的比值，柴油机的效率比汽油机高，就是说完成相同的有用功，柴油机所用燃料完全燃烧放出能量比汽油机少，而不是因为柴油的热值比汽油的热值大．故D错误．故选C．【点评】本题考查学生的全面知识，需要掌握内能、比热容、热值、热机效率这些物理量或物理现象的内容，并和生活现象进行联系．2. 如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是（）A. L1两端电压为2VB. L1两端电压为4VC. L2两端电压为4VD. L1和L2两端电压之和为6V【答案】B【解析】解：因为电压表测L2两端的电压，所以L2两端的电压U2=4V，又因为L1、L2串联，则L1和L2两端电压之和为6V，所以L1两端的电压为U1=U﹣U2=6V﹣4V=2V．综上所述，选项ACD正确，B错误．故选B．【点评】本题考查了串联电路的电压特点，关键是电压的正确使用和所测电路元件的判断，是一道基础题目．3. 甲、乙两个用电器的电压之比为2：1，电流之比为1：2，通电时间之比为5：4，则两个用电器消耗的电能之比为（）A. 5：1B. 5：4C. 4：5D. 5：8【答案】B【解析】试题分析：根据公式W=UIt可知，消耗的电能之比等于电压之比乘以电流之比再乘以通电时间之比为5：4，故应选B。

2017–2018学年第一学期期末测试卷九年级物理题号 一 二 三 四 五 六 总分 得分一、单项选择题（每小题3分,共21分)1．在实验室用酒精进行实验时，整个实验室很快就闻到了刺鼻的酒精气味，这是一种扩散现象。

以下有关的分析中错误的是( ）A ．扩散现象说明分子间存在着间隙B ．扩散现象说明分子在不停息地做无规则运动C ．温度越高时扩散现象越剧烈D ．扩散现象只发生在气体、液体之间以及密度很小的固体之间。

2. 下列现象中，利用做功使物体内能增加的是 ( ） A 。

铁块放在炉火中被烧红了 B 。

烧开水时，壶盖被水蒸气顶起来C 。

木工用锯锯木条时，锯条发烫D 。

冬天，人们在太阳光下取暖 3。

一杯酒精减少一半后，则 （ ）A ．热值和比热容都不变B ．热值减半、比热容不变C ．热值和比热容都减半D ．热值不变、比热容减半4. 如图1表示小磁针在通电螺线管周围静止时北极的指向，其中正确的是（ ）5．为使驾驶员不忘系好安全带，汽车上设置了“安全带指示灯”．当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关,指示灯发光．如图2所示的哪一个电路可以符合上述要求？（ ）图1图2 学校 班别 姓名 考号密 封 线图36．如图3所示，灯L 1与L 2串联,闭合开关S 后,发现灯L 1比L 2亮，L 1、L 2的电流、电压、电阻、功率分别为I 1和I 2、U 1和U 2、R 1和R 2、P 1和P 2，则有：（ ）A ．I 1＞I 2B ．U 1＜U 2C ．R 1＞R 2D ．P 1＝P 27．光敏电阻的特点是有光照射它时阻值变小．如图4所示，是某小区门口利用光敏电阻设计的行人监控装置,R 1为光敏电阻，R 2为滑动变阻器，A 、B 间接监控装置．则（ )A ．当有人通过通道而遮蔽光线时,A 、B 间电压升高 B ．当有人通过通道而遮蔽光线时，A 、B 间电压减小C ．图中R 2的滑动头向下移动时，通过R 1的电流变大D ．图中R 2的滑动头向上移动时，可提高A 、B 间电压 二、填空题(每空1分，共24分）8．在火力发电站内，燃料的化学能经锅炉、蒸汽轮机和发电机最终转化为_______能．锅炉是将燃料的化学能能转化为内能，蒸汽轮机是将_________能转化为机械能．若锅炉、蒸汽轮机和发电机的效率分别为50％、70％和80%,则火电站的总效率为_______。

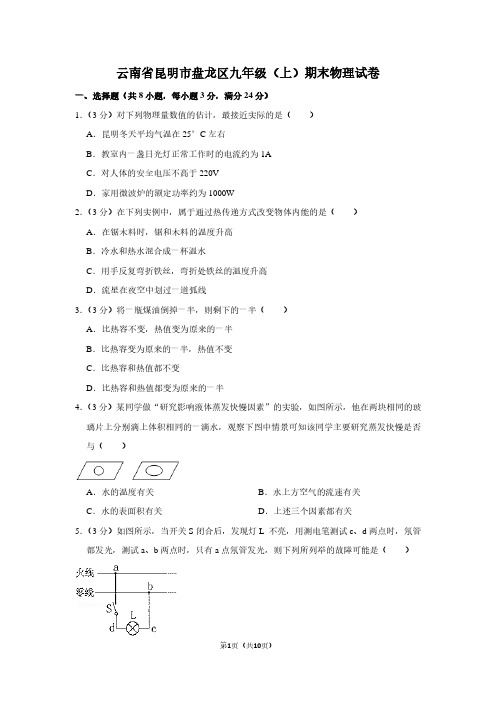

云南省昆明市盘龙区九年级（上）期末物理试卷一、选择题（共8小题，每小题3分，满分24分）1．（3分）对下列物理量数值的估计，最接近实际的是（）A．昆明冬天平均气温在25°C左右B．教室内一盏日光灯正常工作时的电流约为1AC．对人体的安全电压不高于220VD．家用微波炉的额定功率约为1000W2．（3分）在下列实例中，属于通过热传递方式改变物体内能的是（）A．在锯木料时，锯和木料的温度升高B．冷水和热水混合成一杯温水C．用手反复弯折铁丝，弯折处铁丝的温度升高D．流星在夜空中划过一道弧线3．（3分）将一瓶煤油倒掉一半，则剩下的一半（）A．比热容不变，热值变为原来的一半B．比热容变为原来的一半，热值不变C．比热容和热值都不变D．比热容和热值都变为原来的一半4．（3分）某同学做“研究影响液体蒸发快慢因素”的实验，如图所示，他在两块相同的玻璃片上分别滴上体积相同的一滴水，观察下图中情景可知该同学主要研究蒸发快慢是否与（）A．水的温度有关B．水上方空气的流速有关C．水的表面积有关D．上述三个因素都有关5．（3分）如图所示，当开关S闭合后，发现灯L 不亮，用测电笔测试c、d两点时，氖管都发光，测试a、b两点时，只有a点氖管发光，则下列所列举的故障可能是（）A．火线与零线短路B．b、c之间某处断路C．c、d之间某处断路D．L的灯丝断了6．（3分）下列关于温度、热量和内能的说法中正确的是（）A．物体温度升高，一定吸收了热量B．物体放出热量时，温度一定降低C．物体内能增加时，温度一定升高D．物体温度升高，内能一定增加7．（3分）图示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器。

闭合开关S，移动滑片P，多次记录电压表示数U和对应的电流表示数I，则绘出的U﹣I关系图象正确的是（）A．B．C．D．8．（3分）如图所示为一台电压力锅，它结合了高压锅和电饭锅的优点，省时省电、安全性高。

当电压力锅内部气压过大或温度过高时，发热器都会停止工作。

2017-2018学年度第一学期期末教学质量监测九年级物理试题一、单项选择题（每小题3分，13小题，共39分）1、下列过程中，通过热传递增加物体内能的是（）A．放在热水中的温度计温度升高 B．电炉丝通电发热C．神舟飞船返回进入大气层时表面温度升高 D．反复弯曲铁丝，铁丝会发热2、以下四种现象中，与水的比热容关系不大的是 ( )A．汽车的发动机用循环流动的水来冷却B．夏天往室内洒水可使室内温度降低C．内陆地区的气温变化比沿海地区大D．生活中往往用热水取暖3、如图1所示，对于图片中所描述的物理过程，下列分析中正确的是（）图1A．图甲，厚玻璃内的空气被压缩时，空气的内能减少B．图乙，瓶子内的空气推动塞子跳起时，空气的内能增大C．图丙，试管内的水蒸气推动了塞子冲出时，水蒸气的内能减少D．图丁，汽缸内的气体推动活塞向下运动时，气体的内能增大4、以下有关电阻的观点中，错误．．的是（）A．不同的导体，电阻一般不同B．导体被加热后，电阻一般会随温度升高而增大C．导体的电阻大小决定于导体的材料、长度、横截面积和温度D．一个导体两端的电压越大，电流越大，则它的电阻就越小5、某家庭用电器工作时，用电流表测得通过用电器的电流为1 0 A，则此用电器可能是下列电器中的哪一个（）A.电冰箱B.节能灯C. 电磁炉D.电风扇6、在图2所示的电路图中，能用电压表正确测出灯L1两端电压的是（）图27、下列关于热值和热机效率的描述，正确的是（）A．使燃料燃烧更充分，可以增大热值B．使燃料燃烧更充分，可以提高热机效率C．燃料燃烧释放的热量越大，热值越大D．热值和热机效率都是定值，与外界条件无关8、为了安全，汽车行驶时驾驶员必须系好安全带。

当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光。

符合上述要求的正确电路图是（）图39、如图4所示的电路，闭合开关，发现灯泡不亮，电压表无示数，电流表有示数但未超出量程，则产生这一现象的原因可能是（）图4A．灯泡断路 B．灯泡短路 C．滑动变阻器断路 D．滑动变阻器短路10、在如图5所示的四个电路中，哪个电路中三个电灯是并联的（）图511、如图6所示，为定值电阻，为滑动变阻器，当变阻器的滑片P向右移动时，图中电压表和电流表的示数变化情况及它们示数的比值变化情况为（）图6A．电压表示数不变，电流表示数变小，比值变大B．电压表示数变小，电流表示数变大，比值变小C．电压表示数不变，电流表示数变大，比值变小D．电压表示数变大，电流表示数变小，比值变大12、举重比赛有甲、乙、丙三个裁判，其中丙为主裁判，甲和乙为副裁判。

2017-2018学年九年级（上）期末物理试卷一、选择题（本题共12小题，每小题2分，共24分.每小题给出的四个选项中只有一个选项正确）1．下列物品中，在通常情况下属于导体的是（）A．干木筷B．陶瓷碗C．铁锅D．塑料勺2．在下列电路元件符号中，所表示电路元件不属于用电器的是（）A．B．C．D．3．下列实例中，用热传递的方式来改变物体内能的是（）A．用热水袋暖手，手的温度升高B．用锯条锯木板，锯条的温度升高C．两手相互摩擦，手的温度升高D．用手反复弯折铁丝，弯折处铁丝的温度升高4．将一根金属导线均匀拉长后，其电阻（）A．变大B．变小C．不变D．无法判断5．小明的爸爸想借助湖中礁石，利用自身的重力把竹竿尽可能深地插入湖底淤泥。

如图所示，效果最好的是（）A．B．C．D．6．电炉中的电阻丝通电一段时间后变得很烫，而连接的导线却不怎么热，主要是（）A．通过导线的电流小于通过电阻丝的电流B．导线的绝热皮隔热C．导线的电阻远小于电阻丝的电阻D．导线散热比电阻丝快7．测电笔是电工常用的工具，正常使用时手指接触笔尾金属电极人不会触电，其原因是因为测电笔中安装有（）A．金属电极（笔尖）B．高电阻C．氖管D．弹簧8．如图所示，在“探究影响电流热效应的因素”实验中，可通过温度计示数的变化情况来比较电阻丝产生热量的多少。

以下研究采用的方法与此相同的是（）A．探究导体中的电流与电压、电阻的关系B．用图象来描述灯泡发光时电流与电压的关系C．用水流类比电流来建立电流的概念D．根据电路中灯泡亮度的变化情况判定电流的变化9．下面是某同学“物理学习笔记”中的摘录，其中错误的是（）①0℃以上的物体才有内能②物体的温度升高，具有的内能增多③两个内能相同的物体互相接触时，一定不会发生热传递④物体的内能增加，则一定是从外界吸收了热量A．①④B．①③④C．②③D．①②③④10．如图所示是某种“测重仪”的原理图．A为托盘，P为金属滑片，且固定在轻质弹簧上，并能随轻质弹簧一起上下滑动，R为保护电阻．托盘中物体的质量大小，可由电表的示数来显示，当物体的质量越大，电表的示数就越大，符合这一要求的电路是（）A．B．C．D．11．如图所示，初三年级小明同学正在单杠上做“引体向上”锻炼，试估算他做一次完整的引体向上运动（从图甲状态到图乙状态），需要做功大约为（）A．200J B．500J C．800J D．1000J12．如图所示电路中，电源电压保持不变，R1为阻值未知的定值电阻，R2为最大阻值未知的滑动变阻器。

昆明市九年级上学期期末考试物理试题姓名:________ 班级:________ 成绩:________一、选择题 (共12题；共24分)1. （2分）(2018·高邑模拟) 下列物体在使用时，属于费力杠杆的是（）A . 托盘天平B . 指甲刀C . 镊子D . 起子2. （2分）(2018·山西模拟) 下列实例中，通过做功来改变物体内能的是（）A . 在饮料中放入一些冰块，饮料变凉B . 划火柴，火柴被滑燃C . 太阳下晒干茶叶D . 寒冷的冬天，房间用暖气取暖3. （2分）把标有“4.5V1W”的灯泡L1和标有“3.8V1W”的灯泡L2串联接在4.5V的电源上，（不考虑灯丝电阻的变化），下列判断正确的是（）A . L1能正常发光B . L2比L1电流大C . L1比L2亮D . 电路的总功率大于1W4. （2分）(2013·常州) 2013年4月，溧阳赵先生家中井水突然变热至47℃，让人恐慌．维修电工访谈得知：水井内有抽水泵（电动机），原来可以正常工作，井水温度也正常；自从水泵坏了之后，开关S就一直断开，但井水温度从此明显变高，电工检测发现：开关处确实断开，但水泵和井水都带电．由此可知，赵先生家水泵电路的实际连接方式为图中的（）A .B .C .D .5. （2分） (2015九上·顺义期中) 下列过程中，将内能转化为机械能的是（）A . 汽油机的压缩冲程B . 水蒸气顶起水壶盖的过程C . 小孩沿滑梯下滑的过程D . 流星在大气层中穿行的过程6. （2分）(2017·菏泽) 如图所示的电路中，当开关S2闭合时，下列说法正确的是（）A . 电流表示数不变，电压表无示数B . 电流表示数增大，电压表有示数C . 电流表示数减小，电压表有示数D . 电流表示数增大，电压表无示数7. （2分）(2018·莱芜模拟) 如图所示，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，闭合开关S后，滑动变阻器的滑片P自a端向b端移动的过程中，下列判断正确的是（）A . 电压表V1的示数变大B . 电流表A的示数变小C . 电压表V1的示数与电流表A的示数之比变大D . 电压表V2的示数与电压表V1的示数之差变大8. （2分）(2017·苏州模拟) 如图所示，在同一水平面上，有表面粗糙程度相同、质量不同（mp＜mQ）的两个木块，分别在水平推力F1和F2的作用下，相同时间t内做匀速直线运动经过相同的距离s，推力所做的功为W1和W2 ，功率为P1和P2 ，则下列关系式正确的是（）A . F1＞F2B . F1=F2C . W1＜W2D . P1＞P29. （2分）下列有关热学知识的说法中正确的是（）A . 固体和液体很难被压缩是因为分子间没有间隙B . 燃料燃烧越充分，其热值越大C . 物体吸收热量，温度不一定升高D . 比热容与物体吸收热量的多少有关10. （2分）磁铁周围的磁场看不见、摸不着．能证明磁铁周围存在磁场的证据是（）A . 磁铁周围有看得到的磁感线B . 磁场对小磁针产生磁力作用C . 磁场不停地向周围空间辐射能量D . 手能感受到磁感线穿过手心11. （2分）将标有“220V100W”的灯泡接入电压为110V的电路中，灯泡的实际功率是（不考虑温度对电阻的影响）（）A . 100WB . 50WC . 25WD . 20W12. （2分）(2017·泰兴模拟) 如图甲所示电路，电源电压不变，R1是定值电阻，R2是滑动变阻器．闭合开关，将滑动变阻器滑片由一端移到另一端的过程中，电路中电流表示数和电压表示数的关系如图乙所示，则滑动变阻器滑片由一端移到另一端的过程中．下列选项正确的是（）A . 电源电压为4.5VB . 定值电阻电功率的变化为4.05WC . 滑动变阻器的最大阻值为5ΩD . 电路总功率的最大值为7.2W二、填空题 (共8题；共49分)13. （10分）(2016·将乐模拟) 如图所示，小明用98牛的拉力在4秒内将货物匀速提升2米，不计摩擦和绳子重力．求：（1）货物的质量m．（2）这段时间内，拉力所做的功W和功率P．14. （2分）(2019·长春模拟) 如图所示，电源电压恒为6V，电流表量程“0﹣0.6A”，电压表量程“0﹣3V”，灯L标有“3.8V1.9W”（设灯丝电路元件不变），滑动变阻器规格为“10Ω1A”，为了不损坏电路元件，滑动变阻器的阻值应在________之间变化；小灯泡的最小功率是________W。

昆明市九年级上学期物理期末考试试卷姓名:________ 班级:________ 成绩:________一、填空题（共20分，每空1分） (共10题；共20分)1. （2分）(2018·普陀模拟) 为了研究摆锤的运动情况，小明用细绳把摆锤悬挂起来，将摆锤从A点静止释放，并利用频闪相机拍摄摆锤在相同时间间隔的位置，如图所示。

①图中势能最大的点是________点（选填“A”、“O”或“B”）。

②小明发现摆锤从A点到O点时速度越来越大，他从照片中获得的证据是________。

2. （2分） (2017九上·宿州月考) 如图所示的是四冲程汽油机工作循环中的一个冲程 , 该冲程的能量转化情况是________(选填“内能转化为机械能”或“机械能转化为内能”) .3. （2分） (2019九上·抚顺月考) 如图电源电压为6V，闭合开关S后，发现两灯均不亮，仔细检查发现灯泡L2的灯丝断了，其它部分均正常。

这时若用电压表测a、b两点间的电压，示数为________V，测b、c两点间的电压，示数为________V．测a、c两点间的电压，示数为________V。

4. （2分） (2018九下·邵阳期中) 如图所示，在厚玻璃瓶内装入少量的水，然后再向密闭的瓶内打气，当塞子跳起来时，瓶内会出现白雾，这是因为瓶内的空气推动瓶塞做功时，________能转化为________能，瓶内空气温度降低，使水蒸气________成小水珠。

5. （2分） (2019九上·无锡月考) 烤肠是很多人喜欢吃的一种食物，如图是加热烤肠的情景，增加烤肠内能的方法是________；为了让烤肠不致被烤焦且均匀受热，店主将烤肠放在石子上烤而不直接放在铁锅内烤，是因为石头的比热容比铁________。

6. （2分） (2017八下·城关期末) ________用来表示做功的快慢．功率的计算公式为________．7. （2分）如图所示为研究导体的电阻跟哪些因素有关的实验装置。

【经典试卷】2017-2018学年九年级（上）期末物理试卷一、选择题（每小题2分，共24分，每小题只有一个选项符合题意）1．使用杠杆为我们的生活带来方便，下列杠杆的使用能够省距离的是（）A．开瓶器B．镊子 C．钳子D．自行车手闸2．关于功、功率、机械效率，下列说法中正确的是（）A．物体受力且运动时，力对物体就做了功B．功率大的机器做功一定多C．做功快的机器其机械效率一定高D．功率大的机器做功就快3．学校运动会上举行“双摇跳绳”比赛，“双摇跳绳”是指每次在双脚跳起后，绳连续绕身体两周的跳绳方法，比赛中，初三某同学1min内摇轻绳240圈，则他在整个跳绳过程中的功率最接近于（）A．120W B．400W C．600W D．1000W4．下列说法中正确的是（）A．一个物体温度升高，一定是吸收了热量B．同一物体，温度越高内能越大C．0℃的冰没有内能，它的分子也不会运动D．物体温度越高，所含热量越多5．将L1和L2串联起来接入某电路，闭合后发现L2比L1亮很多，则通过L1的电流I1和通过L2的电流I2相比，正确的是（）A．I1=I2 B．I1＞I2C．I1＜I2D．无法比较6．关于电流表和电压表的使用，下列说法错误的是（）A．使用前都应检查指针是否指零B．若有两个量程，一般都先用大量程“试触”C．两表都不能将两接线柱直接接到电源的两极上D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出7．在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，则下列接法正确的是（）A．M接C，N接B B．M接A，N接B C．M接C，N接D D．M接A，N接D8．体育测试要用一个电子身髙测量仪．如图的四个电路中，R0是定值电阻，R是滑动变阻器，电源电压不变，滑片会随身高上下平移．能够实现身高越高，电压表或电流表示数越大的电路是（）A．B．C．D．9．如图所示电路，电源电压不变，R是定值电阻．将一个“6V 2W”的小灯泡接在a、b两点间，小灯泡恰能正常发光；若换一个“6V 3W”的小灯泡接在a、b两点间，则这个小灯泡（）A．比正常发光时暗些B．比正常发光时亮些C．恰能正常发光D．灯丝将会被烧坏10．如图所示的电路中，R0是定值电阻，L是小灯泡，R是滑动变阻器，闭合开关S1，发现无论怎样移动滑动变阻器的滑片，小灯泡都不发光，现用一只电压表检测这一现象产生的原因，当电压表接ab两点时，电压表有示数但很小；接ac两点时，电压表示数较大，则产生上述现象的原因可能是（）A．L短路B．L断路C．R断路D．R0阻值很大11．如图所示的四个装置可以用来演示物理现象或原理，下列表述正确的是（A．图a可用来演示电磁感应现象B．图b可用来演示电动机原理C．图c可用来演示发动机原理D．图d可用来演示电磁铁性强弱与线圈匝数的关系12．如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U﹣I”关系图象如图乙所示．则下列判断正确的是（）A．电源电压为10VB．定值电阻R1的阻值为20ΩC．滑动变阻器R2的阻值变化范围为0～10ΩD．变阻器滑片在中点时，电路消耗的总功率为1.8W二、填空题（每空1分，共24分）13．对人体来说，安全电压一般不高于V，家庭电路中，通常用判断火线和零线，用电能表测量．14．如图所示，搬运工人用滑轮组在20s内将重为270N的重物匀速提升6m，所用拉力为100N，则他所做的有用功是J，额外功是J，拉力的功率是W，滑轮组的机械效率是．15．一台单缸四冲程汽油机，飞轮的转速为1800r/min，该汽油机每分钟做功次，如图所示的汽油机正处于冲程，在此过程中燃气的内能（选填“增加”、“减小”或“不变”）16．一只小灯泡的额定电压为8V，正常发光时通过它的电流为0.4A，现将该小灯泡接在12V的电源上，为使其正常发光，应联一个Ω的电阻．17．如图所示电路中，电源电压恒定，电阻R的阻值20Ω．（1）闭合开关S2时，R和L是联；（2）在对S1和S2进行闭合或断开的各种操作中，电流表可读得0.5A和0.3A两个值，那么电源电压U=V，灯泡电阻R L=Ω（灯泡电阻不随温度变化）．18．在如图所示的电路中，电源电压保持不变，当开关S闭合，甲、乙两表为电压表时，两表的示数之比U甲：U乙=5：3，则R1：R2=；当开关S断开，甲、乙为电流表时，两表示数之比是I甲：I乙=．19．LED灯具有节能、环保等特点．如图是额定电压为220V、额定功率为4.4W的LED灯泡．该灯泡的额定电流是A．若它一个月（30天）消耗的电能是0.66kW•h，则平均每天正常发光h，与普通白炽灯相比，在达到相同亮度的条件下，假设这个LED灯与功率为44W的白炽灯亮度相当，则该LED灯可以节约%的电能．20．小红家的电能表2月底的示数为，3月底的示数为，则她家3月份消耗的电能为kW•h．如图是她家的电子式电能表表盘的部分数据（imp表示电能表指示灯闪烁的次数）．当电路中某用电器单独工作6min时，电能表指示灯闪烁了320imp，则该用电器的功率是W．21．家庭电路中，熔断器是在电路超负荷运行或发生（短路/断路）时起保护作用的装置，电灯开关断开时，小红用测电笔分别检测开关的两个接线柱，氖管一次发光，一次不发光，据此，小红（能/不能）确定该开关接在火线上．三、解答题（共52分）22．一台简易电动机如图所示．用硬金属丝做两个支架，分别与电池的两极相连，用漆包线绕成一个矩形线圈，以线圈引线为轴．用小刀刮去轴一端的全部漆皮，再刮去另一端的（全部/半周）漆皮，并将线圈放在支架上，磁体放在线圈下，接通电源并用手轻推一下线圈，线圈就会不停的转动起来．①电动机是利用原理制成的．②要改变线圈的转动方向，可以（提一个方案即可）．23．（1）如图1所示，人的手臂相当于一个杠杆，它的支点在O点．请画出图中铅球对手的作用力F 的力臂L．（2）请用笔画线代替导线在图2中连接家庭电路．要求开关控制螺口灯泡，三线插座直接接入电路．（3）如图3是一个蹄型磁铁，虚线是磁极附近的部分磁感线，小磁针在图示位置静止，请标出蹄型磁铁的N极和S极，并标出其中一条磁感应线的方向．24．一燃气灶烧水时，若要把体积为2L、初温为20℃的水加热到100℃，需完全燃烧天然气放出1.68×106J的热量．已知水的比热容为4.2×103J/（kg•℃），天然气的热值为8.4×l07J/m3．求：（1）水的质量；（2）水吸收的热量；（3）需燃烧多少m3的天然气（假设天然气完全燃烧）．25．新型电饭锅采用“聪明火”技术，智能化地控制食物在不同时间段的温度，以得到最佳的营养和口感，其简化电路如图甲所示，R1和R2均为电热丝，S1是自动控制开关．煮饭时，把电饭锅接入220V 电路中，在电饭锅工作的30min内，电路中总电流随时间变化的图象如图乙所示．求：（1）S和S1都闭合时电饭锅的电功率．（2）电热丝R2的阻值．（3）这30min内电饭锅产生的热量．26．小华为了探究物体动能的大小与质量、速度的关系，设计了如图甲、乙所示的实验．实验甲：质量相同的两个小球，沿同一光滑弧形轨道分别从A处和B处开始向下运动，然后与放在水平面上的木块相碰，木块在水平面上移动一段距离后静止，如图甲所示．实验乙：质量不同的两个小球，沿同一光滑弧形轨道分别从A处开始向下运动，然后与放在水平面上的木块相碰，木块在水平面上移动一段距离后静止，如图乙所示．（1）要探究物体动能的大小与质量的关系应选用图（填“甲”或“乙”）．（2）实验中，让两个小球沿同一光滑弧形轨道分别从同一位置A处开始向下运动，目的是：．（3）这个实验中，利用木块被碰撞后移动的距离来比较物体的动能大小．下列实例中与此实验方法相同的有（填编号）．①认识电流大小时，用水流进行类比②用红墨水在水中的扩散现象来认识分子是运动的③用吸引大头针数目来反映电磁铁磁性强弱．27．小华同学利用图甲所示装置对100g冰加热，他每隔相同时间记录一次温度计的示数，并观察物质的状态．图乙是他根据记录的数据绘制的温度﹣时间图象，根据图象可知：（1）冰属于晶体，由B→C的过程，冰水混合物（需要/不需要）吸收热量，内能（不变/增大/减小）；103J/kg•℃，（2）设相同时间内物质吸收的热量相同，则BC阶段物质共吸收了J的热量（c冰=2.1×c水=4.2×103J/kg•℃）；（3）图丙是另一位同学在完成同一实验时绘制的温度﹣时间图象，老师认为他的CD段数据有问题，老师做出这样的判断的依据是．28．小刚同学由“金属导体的电阻一般随导体温度的升高而增大”规律联想到：铝笔芯也是导体，铅笔芯的电阻与它的温度之间是否也存在这种关系呢？于是，小刚和几位同学一起进行了“探究铅笔芯的温度变化对其电阻有何影响”的实验．（1）实验思路：保持铅笔芯两端的电压不变，给铅笔芯加热，测出不同时通过铅笔芯的电流，根据电流的变化情况，得出铅笔芯电阻大小与其温度变化的关系，其依据是：电压一定时，电阻小，电流．（2）小刚设计了如图所示的电路．（3）实验过程：①先将H型铅笔芯接入电路，闭合开关，测量并记录通过它的电流．②用酒精灯给铅笔芯加热，使铅笔芯的温度逐渐，每隔10s测量并记录通过它的电流；③再分别将HB型，2B型铅笔芯接入电路，重复以上实验过程．（4）下表是小刚他们记录的实验数据：分析表小数据可以初步得出：铅笔芯的电阻随温度的升高而．（5）你认为小刚他们的实验存在什么不足，写出其中一条：．29．在“探究一定电压下，电流与电阻的关系”的实验中，老师提供的实验器材有：电源（电压恒为4.5Ⅴ），电流表、电压表各一个，开关一个，四个定值电阻（5Ω、10Ω、15Ω、20Ω），两只滑动变阻器（规格分别为“20Ω 2A”、“50Ω 1A”），导线若干．（1）请根据图甲的电路图用笔画线将图乙实物图连接完整（注意电流表的量程选择）．（2）小李实验时，在a、b间先接入5Ω的电阻，闭合开关，移动滑片P，使电压表的示数为1.5Ⅴ，并记下相应的电流值；再改接10Ω的电阻，此时滑片P应向（选填“E”或“F”）端移动，小李移动变阻器滑片P的目的是：．（3）小李为完成用四个定值电阻进行实验，他应选择的滑动变阻器规格是．他这样选择的理由是：．30．如图甲是小明同学在“测量导体电阻”的实验中所连接的实物图．（1）将图甲所示的电路所缺的两根导线补充完整．（2）在开关闭合前滑动变阻器的滑片应置于（A/B）端，检查电路正确无误后开始实验．前两次的实验数据已填在表内，第三次实验时电流表和电压表的示数如图乙所示，请将下面表格中的空白处填写完整．（3）实验后交流总结时，同学们又想出了其他一些测电阻的方法．如：小刚同学找来了一个阻值已知的电阻R0，连接了图丙所示电路．在变阻器滑片位置不变情况下，用电流表先后测出通过电阻R0、R X的电流分别为I0和I X，计算出待测电阻R X=．上述把定值电阻R0与Rx并联、并测出通过它的电流的做法，起到了原电路中的作用．31．如图所示，小明在进行“测量小灯泡电功率”的实验，已知电源电压为3V，小灯泡的额定电压为2.5V．（1）连接好电路后，闭合开关，移动滑动变阻器的滑片，发现小灯泡始终不亮，电流表有示数，电压表示数为零，则出现故障的原因可能是．（2）故障排除后，小明通过实验测得如下数据，分析数据可知灯泡的额定功率是W．（3）小明想通过实验来比较灯泡“实际电压是额定电压一半时的电功率P1”和“实际电流是额定电流一半时的电功率P2”的大小，但小明的同学没有通过实验也比较出了它们的大小，P1应P2（选填“大于”、“小于”或“等于”）．32．用如图所示的实验装置探究“电流通过导体产生的热量与电阻的关系”．（1）实验中通过观察来比较电流产生的热量的多少．（2）为了便于比较两种电阻丝通过电流后产生热量的多少，甲乙两瓶中要装入、相同的同种液体．（3）实验结论是．（4）该实验装置还可以研究通电时间一定时导体产生的热量与的关系．33．如图是奥斯特曾经做过的实验示意图．（1）比较甲、乙两图，得到的结论是；（2）比较甲、丙两图，得到的结论是．九年级（上）期末物理试卷参考答案与试题解析一、选择题（每小题2分，共24分，每小题只有一个选项符合题意）1．使用杠杆为我们的生活带来方便，下列杠杆的使用能够省距离的是（）A．开瓶器B．镊子C．钳子D．自行车手闸【考点】杠杆的分类．【分析】结合图片和生活经验，判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆，省力的费距离、费力的省距离．【解答】解：A、开瓶器在使用过程中，动力臂大于阻力臂，是省力杠杆，但费距离；B、镊子在使用过程中，动力臂小于阻力臂，是费力杠杆，但省距离；C、钳子在使用过程中，动力臂大于阻力臂，是省力杠杆，但费距离；D、自行车手闸在使用过程中，动力臂大于阻力臂，是省力杠杆，但费距离．故选B．2．关于功、功率、机械效率，下列说法中正确的是（）A．物体受力且运动时，力对物体就做了功B．功率大的机器做功一定多C．做功快的机器其机械效率一定高D．功率大的机器做功就快【考点】功；机械效率；功率的概念．【分析】根据做功的条件、功率、机械效率的关系分析．功率是单位时间内做的功的多少，机械效率是有用功与总功的比值．【解答】解：A、若物体运动的方向与受力方向垂直，则力对物体没有做功，说法错误；B、功率大的机器只有说明它做功快，而不一定做功多，说法错误；C、做功快的机器只能说明功率大，而机械效率不一定高，说法错误；D、功率是表示做功快慢的物理量，功率大的机器做功快，说法正确．3．学校运动会上举行“双摇跳绳”比赛，“双摇跳绳”是指每次在双脚跳起后，绳连续绕身体两周的跳绳方法，比赛中，初三某同学1min内摇轻绳240圈，则他在整个跳绳过程中的功率最接近于（）A．120W B．400W C．600W D．1000W【考点】功率的计算．【分析】首先估计出学生的质量，从而求出重力，再估计出腾空高度，根据W=Fs=Gh计算出做的功；根据摇绳的次数和时间，结合P=求出功率的大小．【解答】解：中学生的质量约50kg，其重力为G=mg=50kg×10N/kg=500N；跳跃过程中腾空高度约h=0.12m；因此一次做功W=Fs=Gh=500N×0.12m=60J；由于“双摇跳绳”是指每次在双脚跳起后，绳连续绕身体两周的跳绳方法，所以1min内摇轻绳240圈，人起跳=120次；在1min内一共做功：W总=60J×120=7200J，则功率P===120W．故选：A．4．下列说法中正确的是（）A．一个物体温度升高，一定是吸收了热量B．同一物体，温度越高内能越大C．0℃的冰没有内能，它的分子也不会运动D．物体温度越高，所含热量越多【考点】温度、热量与内能的关系．【分析】（1）要知道改变物体内能的两种方法：做功和热传递．并且这两种方法在改变物体内能上是（2）要知道物体的内能与温度有关，同一物体的温度越高，内能越大；（3）任何物体在任何温度都具有内能；（4）热量是一个过程量，不能够用含有这个词来形容．【解答】解：A、改变物体内能的方式有两种：做功和热传递；物体内能增加可能是吸收了热量，也可能是外界对物体做功，故A错误；B、物体温度升高，物体内部的分子运动加快，因此物体的内能一定增加，故B正确；C、一切物体的分子都在永不停息地做无规则运动，即一切物体都有内能，故C错误；D、高温物体分子运动比低温物体分子运动剧烈，具有的分子动能大，热量是过程量不能够用含有这个词，故D错误．故选B．5．将L1和L2串联起来接入某电路，闭合后发现L2比L1亮很多，则通过L1的电流I1和通过L2的电流I2相比，正确的是（）A．I1=I2 B．I1＞I2C．I1＜I2D．无法比较【考点】串联电路的电流规律．【分析】解答此题的关键是明确串联电路中，电流处处相等，然后即可做出判断．【解答】解：灯L1、L2串联在同一电路里，因串联电路中的电流处处相等，所以经过它们的电流都是相等的．故选A．6．关于电流表和电压表的使用，下列说法错误的是（）A．使用前都应检查指针是否指零B．若有两个量程，一般都先用大量程“试触”C．两表都不能将两接线柱直接接到电源的两极上D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出【考点】电流表的使用；电压表的使用．【分析】根据电压表和电流表的使用方法分析各个选项．【解答】解：A、说法正确，使用前应校零；B、说法正确，为读数准确和保护电表，应该先用大量程“试触”，若示数过小则使用小量程；C、说法错误，电压表可以直接接在电源两端测量电源电压；D、说法正确，都应使电流从正接线柱流入，从负接线柱流出．故选：C．7．在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，则下列接法正确的是（）A．M接C，N接B B．M接A，N接B C．M接C，N接D D．M接A，N接D【考点】滑动变阻器的使用；实际功率．【分析】（1）灯泡亮度变暗，功率变小，根据P=I2R，电路中电流变小．电源电压不变，电流变小，电阻变大，滑动变阻器接入电路的电阻丝变长．（2）滑动变阻器在电路中的正确连接方式是连接一“上”一“下”两个接线柱，哪一段电阻丝被接入电路中是由下面的接线柱决定的，它就是下面被连接的接线柱与滑片P之间的部分．【解答】解：滑动变阻器的滑片右移，灯泡变暗，功率变小，根据P=I2R，电路中电流变小．电源电压不变，电流变小，电阻变大，滑动变阻器接入电路的电阻丝变长．下面的接线柱一定接入C，上面的接线柱接A或B．故选A．8．体育测试要用一个电子身髙测量仪．如图的四个电路中，R0是定值电阻，R是滑动变阻器，电源电压不变，滑片会随身高上下平移．能够实现身高越高，电压表或电流表示数越大的电路是（）A．B．C．D．【考点】电路的动态分析．【分析】先识别电路，然后根据身高的变化，判断滑动变阻器接入电路的阻值的变化，再根据欧姆定律、串联电路分压的特点以及并联电路电流的规律判断电压表或电流表示数的变化．【解答】解：A、两电阻串联，电流表测量电路中的电流，身高越高R接入电路的电阻变大，电路中的总电阻变大，根据欧姆定律可知电路中的电流变小，即电流表示数变小，故A不符合题意；B、两电阻串联，电压表测R两端的电压，身高越高R接入电路的电阻变大，根据串联电路分压的特点可知，滑动变阻器分得的电压变大，即电压表的示数变大，故B符合题意；C、两电阻串联，电压表测R两端的电压，身高越高R接入电路的电阻变小，电路中的总电阻变小，根据串联电路分压的特点可知，滑动变阻器分得的电压变小，即电压表的示数变小，故C不符合题意；D、两电阻并联，电流表测量定值电阻所在支路电流，由于并联电路中各支路互不影响，因此通过定值电阻的电流不变，与身高无关，故D不符合题意．故选B．9．如图所示电路，电源电压不变，R是定值电阻．将一个“6V 2W”的小灯泡接在a、b两点间，小灯泡恰能正常发光；若换一个“6V 3W”的小灯泡接在a、b两点间，则这个小灯泡（）A．比正常发光时暗些B．比正常发光时亮些C．恰能正常发光D．灯丝将会被烧坏【考点】电路的三种状态．【分析】灯泡的实际功率是由灯泡两端的实际电压决定的，所以要判断第二个小灯泡消耗的实际功率比2W大还是比2W小，我们就需要先判断出第二个小灯泡两端的实际电压比6V大还是比6V小，那么怎么才能判断出它两端的电压比6V大还是小呢？本题中，R是定值电阻，先后有两个灯泡与R串联．第一个灯泡与R串联，灯泡分得的实际电压是6V（因为这个灯泡恰好正常发光）；第二个灯泡与R串联，这个灯泡能分多少电压呢？这就得看第二个灯泡的电阻比第一个灯泡的电阻大还是小了．如果第二个灯泡的电阻比第一个灯泡的电阻大，则就会造成第二次电路的总电阻比第一次电路的总电阻大，电路中的电流就比第一次电路的电流小，R两端的电压就比第一次R两端的电压小，于是就可以得出第二个灯泡分得的电压比第一个灯泡分得的电压多，反之亦然．所以解答本题，我们还需要先算出这两个灯泡的电阻，算电阻可根据公式R=来计算．【解答】解：根据公式R=可知，当电压相同时，电功率越大，电阻越小，故“6V 2W”的灯泡电阻比“6V 3W”灯泡电阻大；改接后，电路总电阻变小，根据欧姆定律可知，电路电流变大，对于定值电阻R来说，两端的电压变大，根据串联电路具有分压作用，“6V 3W”灯泡两端的电压将小于6V，所以实际功率小于3W，故比正常暗一些．故选A．10．如图所示的电路中，R0是定值电阻，L是小灯泡，R是滑动变阻器，闭合开关S1，发现无论怎样移动滑动变阻器的滑片，小灯泡都不发光，现用一只电压表检测这一现象产生的原因，当电压表接ab两点时，电压表有示数但很小；接ac两点时，电压表示数较大，则产生上述现象的原因可能是（）A．L短路B．L断路C．R断路D．R0阻值很大【考点】电路的三种状态．【分析】根据电路图可知，定值电阻R0、灯泡L以及滑动变阻器R串联连接；根据灯泡是否发光判断电路可能出现的原因，然后再根据电压的示数判断电路故障的具体原因．【解答】解：根据题意可知，闭合开关S1，发现无论怎样移动滑动变阻器的滑片，小灯泡都不发光，说明电路出现断路或电路中电流太小，灯泡的实际功率太小；当电压表接ab两点时，电压表有示数但很小；接ac两点时，电压表示数较大，说明电路没有断路，则故障为灯泡的实际功率太小，即灯泡分得的电压太小；因为串联电路起分压作用，而R0两端电压较大，说明R0阻值很大．故选D．11．如图所示的四个装置可以用来演示物理现象或原理，下列表述正确的是（A．图a可用来演示电磁感应现象B．图b可用来演示电动机原理C．图c可用来演示发动机原理D．图d可用来演示电磁铁性强弱与线圈匝数的关系【考点】通电直导线周围的磁场；影响电磁铁磁性强弱的因素；直流电动机的原理；发电机的构造和原理．【分析】（1）奥斯特实验说明电流磁效应，即电流能产生磁场；（2）电磁感应是指闭合电路的一部分导体在磁场中切割磁感线，电路中会产生感应电流；（3）研究磁场对电流的作用要先给导体通电，再将其放入磁场中．根据不同实验的特点，对照各图进行判断即可；（4）比较电磁铁磁性强弱一般用不同的电磁铁来吸引大头针的个数进行判断的．【解答】解：A、是奥斯特实验，演示电流的磁效应的实验装置，故A错误；B、此图中没有电源，即是研究电磁感应现象的实验装置，故B错误；C、此图中有电源，是演示磁场对电流作用的实验装置，故C错误；D、是演示电磁铁中线圈匝数的多少与磁性强弱的关系的实验装置，故D正确．故选D．12．如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U﹣I”关系图象如图乙所示．则下列判断正确的是（）A．电源电压为10VB．定值电阻R1的阻值为20ΩC．滑动变阻器R2的阻值变化范围为0～10ΩD．变阻器滑片在中点时，电路消耗的总功率为1.8W【考点】欧姆定律的应用；电功率的计算．【分析】（1）从“U﹣I”关系图象可以看出，甲为滑动变阻器的关系图象，因为最后电压变为0，此时滑动变阻器的电阻为0，乙为电阻R1的图象；当滑动变阻器的阻值最大时，电路中的电流最小，根据。

2017～2018学年度第一学期九年级期末考试物理试题（考试时间：90分钟 卷面总分：100分 考试形式：闭卷）一、选择题（本题共12小题，每小题2分，共24分） 1．下列家用电器中，利用电流热效应工作的是（ ▲ ）A ．电风扇B ．电冰箱C ．电饭锅D ．电视机 2．能源、信息、材料是现代社会发展的三大支柱，下列说法正确的是（ ▲ ） A ．地热能、核能、太阳能、汽油均属于常规能源 B ．手机既能接收电磁波，也能发射电磁波 C ．电磁波在真空中不能传播D ．太阳能、水能、风能和核能都是可再生能源3．如图所示的情景中，重力势能转化为动能的过程是（ ▲ ）4．夏天在海边玩耍，海滩上的沙子热的烫脚，而海水却凉凉的，主要是因为（ ▲ ） A ．海水的内能多 B ．沙子的内能多 C ．海水的比热大 D ．沙子的比热大 5．在探究杠杆平衡条件的实验过程中，当出现图示情况时，为了让杠杆平衡，可以（ ▲ ） A ．将左边的平衡螺母向左调 B ．将右边的平衡螺母向右调 C ．将左边的钩码向左移动 D ．将右边的钩码向右移动6．最早的指南针叫“司南”，是用天然磁石磨成的勺形，勺头为N 级，勺柄为S 级，如图所示，下列关于司南说法正确的是（ ▲ ） A ．司南长柄指向地理的北极 B ．司南长柄指向地磁场的南极 C ．地磁场的南极在地理的南极附近 D ．司南指南北是由于它受到地磁场的作用A 箭离开弓过程B 运动员撑起过程C 杠铃被举起过程D 运动员下落过程7．如图沿竖直方向匀速拉动绳子，使物体缓慢上升，动滑轮的重力不可忽略，现改变物体的重力G ，不计绳重与摩擦，则动滑轮的机械效率η与物体重力G 的关系可能是（ ▲ ）8．下列做法符合安全用电原则的是（ ▲ ）A ．家用电器起火时应迅速用水扑灭B ．有金属外壳的家用电器，一定要将外壳接地C ．控制用电器的开关一定要接在零线上D ．多个大功率用电器应接在同一插线板上使用 9．如图所示，将试管中的水加热一段时间后，木塞向外飞出，则在此过程中（ ▲ ） A ．木塞飞得越高，说明水蒸气含有的内能越大 B ．酒精燃烧产生的内能小于木塞的机械能 C ．水蒸气内能转化为木塞机械能D ．木塞向外飞出的过程中，水蒸气的内能增大10．如图是一只完好的移动插座，闭合开关S ，指示灯发光．再将台灯插入接线板的插座，台灯与指示灯都能发光．下列说法正确的是（ ▲ ） A ．台灯与指示灯串联，并受开关S 控制 B ．台灯与指示灯并联，开关S 在干路上 C ．该接线板的连接线内只有火线和零线两根导线 D ．该接线板上有5个插孔会使测电笔氖光发光11．如图为实验室电流表的内部结构图．线圈悬置在磁体的两极间，与指针和弹簧相连．线圈通电时转动带动指针偏转，使弹簧形变，显示电流的大小．下列说法中正确的是（ ▲ ） A ．该电流表是利用电磁感应原理工作的 B ．电磁铁的原理与该电流表的工作原理相同 C ．线圈中电流越大，弹簧的弹性势能越大 D ．线圈中有电流通过时，把机械能转化为电能12．小华用两个不同的白炽灯做“探究电流做功与电压关系” 的实验时，发现一个灯泡较亮而另一个灯泡较暗，则较亮的灯泡（ ▲ ）A ．电阻小B ．灯丝粗C ．电流大D ．功率大 二、填空题（本大题共8小题，每空1分，共24分）13．如图所示，探究通电螺线管外部磁场时，在玻璃板上均匀地撒上铁屑，放上小磁针．实验中选用铁屑为了显示磁场 ▲ 情况，选用小磁针是为了显示磁场 ▲．通过探究可知，FGBACD通电螺线管外部的磁场与 ▲ 磁体周围的磁场相似．14．如图所示为“探究影响导体电阻大小因素”的实验电路，A 、B 之间接导体．本实验通过比较 ▲ 来判断导体电阻的大小．小明发现手边只有一根较长的金属丝，他可以探究导体的电阻与导体 ▲ 和 ▲ 的关系．15．如图所示的实验是探究物体动能大小与物体 ▲ 的关系，实验中将小车放置在斜面的不同位置是为了控制小车 ▲ 的大小，木块的作用是为了比较小车 ▲ 的大小． 16．如图是小明同学在探究串联电路中的电流关系时的实验电路， 实验中应选取规格 ▲ （相同/不同）灯泡进行实验，实验中， 他刚连接完最后一根导线，就发现电流表的指针发生了偏转，这 是他在连接电路时忘记了 ▲ ，实验时小明发现L 1较亮，L 2 较暗，则通过灯L 1的电流 ▲ （大于/小于/等于）L 2的电流．17．有一种用天然气为燃料给水加热的热水器．天然气燃烧时将化学能转化为 ▲ ，完全燃烧0.1kg 的天然气可以获得 ▲ J 的热量；不计热量损失，这些热量可以使50 kg 的水温度升高 ▲ ℃．【 C 水=4.2×103J/（kg •℃） q 天然气=4.2×107J /kg 】19．小刚同学用如图电路探究“一段电路中电流跟电阻的关系”．在此实验过程中，当A 、B 两点间的电阻由5Ω更换为10Ω后，他接着应该采取的操作是将变阻器滑片适当向 ▲ 移动，保持 ▲ 表示数不变，记下 ▲ 表示数．第13题图 第14题图 第15题图第16题图 第18题图 第19题图 第20题图20．如图是某型号电饭锅的原理图，有两个档位，分别是高温烧煮和保温焖饭档，已知R 1=44Ω，R 2=2156Ω，则开关S 置于 ▲ （1/2）档时是低温档，它的功率是 ▲ W ，电饭锅在高温档正常工作2min 产生的热量是 ▲ J ．三、解答题（本大题共7小题，第26题第1、第4小题各2分，共52分） 21．（6分）按题目要求作图：（1）在图甲中，画出该滑轮的动力臂和阻力臂．（2）在图乙中，用笔画线代替导线将电灯和开关接到电路中． （3）在图丙中，标出永磁体B 端的磁极极性和磁感线A 的方向．22．（6分）工人用如图所示滑轮匀速提升重为180 N 的物体，所用的拉力为200 N ，在5s 内物体升高的高度为2 m ．此过程中，求： (1)工人做的有用功是多少？ (2)工人拉力的功率？ (3)滑轮的机械效率？23．（9分）用发光二极管制成的LED 灯具有发光效率高、使用寿命长等优点，图甲是一个定值电阻R 和手电筒中一个LED 灯的电流与其两端电压关系的图像．求：(1)定值电阻R 的阻值．(2)当把LED 灯与R 串联按图乙接入电路时， 电阻R 消耗的电功率为0.08 W ，则此时R 中 的电流和电路的总功率．24．（6分）探究杠杆的平衡条件实验中．（1）安装好杠杆，发现杠杆右端下沉，应把杠杆右端的平衡螺母向 ▲ 调节，使杠杆杆在水平位置平衡，此时杠杆自身重力的力臂为 ▲ ．（2）小红在杠杆的一侧挂钩码，应在杠杆的另一侧某一位置用弹簧测力计沿 ▲ 方向拉住杠杆，使其在水平位置平衡，以便直接从杠杆上读出 ▲ ．（3）下表是小红实验得到的数据，据此分析可以发现这次实验不妥之处① ▲ ．② ▲ ．甲 乙 丙A甲 乙LEDRS25．(5分) 小利用如图所示的实验装置探究“导体产生的热量与电阻大小的关系”．甲、乙两瓶中装有质量与初温都相同的某种液体，甲瓶中铜丝的电阻比乙瓶中镍铬合金丝的电阻小． （1）实验中液体吸热的多少是通过 ▲ 来反映的．（2）现有水和煤油两种液体可供选择，为了在较短的时间内达到明显的实验效果，小明应该选用 ▲ （水/煤油）来做实验，这是因为水的 ▲ 较大．（3）实验中将两瓶中的电阻丝串联，目的是为了控制通过两根电阻丝的 ▲ 相等． （4）实验中没有计时的工具，可以通过操作 ▲ 来确保通电时间相同．26．（10分）小明学会了测小灯泡的功率后，进一步思考：电流一定时，小灯泡功率跟电阻有什么关系呢？于是他利用如图甲所示电路，选用分别标有“1.5V 0.25A ”、“2.5V 0.3A ”和“3.8V 0.3A ”字样的小灯泡L 1、L 2、L 3，测出它们在电流相同时的电阻和功率，来探究小灯泡功率与电阻的关系．（1）请你用笔画线代替导线，将实物电路连接完整，使变阻器滑片向左移动时灯泡变亮．（2）闭合开关前，滑动变阻器的滑片P 应置于 ▲ （A/B ）端． （3）闭合开关后，他调节滑动变阻器的滑片P ，使通过灯L 1的电流为0.2A ，再测出L 1两端的电压，此时电压表示数如图乙所示，为 ▲ V ，然后计算出此时灯L 1的电阻是 ▲ Ω，实际功率是 ▲ W ． （4）换上灯L 2和L 3，闭合开关，继续实验，并将实验数据记录在上表中．请根据实验数据，在图丙中作出小灯泡功率与电阻关系的图象． （5）分析图象可得结论：在电流一定时，小灯泡的实际功率与电阻成 ▲ 关系．温度计第25题图甲 乙 丙（6）小波认为：为了控制实验条件，小明每次实验要换灯泡还要调节滑动变阻器，这样的操作不够简便．对此你认为可以对实验电路进行如何改进？ ▲ ． 27．（10分）阅读短文，回答问题：电热毯电热毯，又名电褥．是一种床上用的取暖器具，主要用于人们睡眠时提高被窝里的温度来达到取暖的目的．除此以外，还可用于被褥的去潮除湿。
