串联谐振做耐压试验的优点有哪些及注意事项

串联谐振试验装置使用注意事项
串联谐振试验装置使用注意事项：
(1)在使用串联谐振装置电压电阻测试之前，请根据试验程序对测试产品的绝缘电阻进行测量，并在进入下一阶段电压测试之前，确保测试产品符合相关的绝缘要求。

(2)在使用串联谐振装置进行耐压试验和启动装置之前，请重新检查连接是否正确，例如：励磁变压器的输出电压通过接地牵引电缆连接到下电抗器的下端;上高压输出线上部电抗器应尽可能远离补偿电容器
和分压器。

不要靠近地面或周围物体，以防止高压电线向地面和物体放电，因为你犯的每一个小错误，都会对设备和人员造成不可挽回的损害，而且每次你改正一个错误，对于现场人员和设备的安全，都是非常宝贵的;
(3)由于人员和设备的安全，对设备的对接要求很高。

变电站接地网连接时，应对接地桩、开关柜本体、变压器外壳污垢、铁锈、油漆等进行预处理，确保接地线与接地装置有效连接。

现场作业无接地装置时，可采用长约150cm的金属棒，金属棒可埋在地面相对潮湿的地方。

地下不少于120cm，必要时注入适量的水，这将更有效地保证设备可靠接地。

(4)串联谐振设备电源应采用两条消防线路380 V，仪表工作220 V电源消防线路应与380 V消防线路分开，供电线路尽量避免使用焊机等设备，防止干扰，如果使用发电机电源，则零线接地;
(5)尽管我们已经进行了大量的模拟试验或设置了各种保护措施，但样品的放电和仪器过电压保护的返回都会对仪器造成损坏。

然而，在排放过程中存在着许多不同的世界问题，而且现场仪器较多，运输环境和使用环境较差。

因此，强烈建议您采取措施防止交通中的地震和灰尘，并详细阅读应注意的事项。

变频串联谐振耐压试验装置分析总结及注意事项变频串联谐振耐压试验装置的工作原理：交流220V工频电源，经变频控制单元输出30~200HZ频率可调的电压，送入励磁变压器，升压至0~1000V，经谐振电抗器L和被试品CX，构成高压主谐电路，电容分压器是纯电容式的，用来测量试验电压。

先由变频控制单元经励磁变压器向主谐振电路送入一个较低的电压Ue，调节变频控制单元的输出频率，当频率满足条件ΩL=1/ΩC，电路即达到谐振状态。

此时能在较小的励磁电压Ue下，使被试品CX上产生几十倍于Ue的电压UCX。

变频试验系统以串联谐振电路原理工作。

谐振点是由把频率变换器的频率调整到串联谐振电路的固有频率而达到的。

回路谐振后，输出的电压波形为纯正弦波，系统的频率取决于回路的L-C参数。

其中电抗器的电抗值是可调的，系统的频率取决于负载电容的大小，如上式。

可以根据CX的大小，适当调整电抗器的电感L值，使得谐振频率固定在一个要求的范围内，从而满足必须在工频条件下进行交流耐压试验的试品的实验。

从上述工作原理可以看出：1、品质因素愈高，所需电源容量愈小。

2、谐振电抗器L与被试电CX处于谐振状态，此电路形成一个良好的滤波电路，故输出电压UCX为良好的正弦波形。

3、被试电缆击穿时，失去谐振条件，高压电路和低压电源回路的电流反而减小，故绝缘击穿处的电弧不会将故障点扩大，使于检修。

变频串联谐振耐压试验装置注意事项:1、本试验设备应由高压试验专业人员使用，使用前应仔细阅读使用说明书，并经反复操作训练。

2、操作人员应不少于2人。

使用时应严格遵守本单位有关高压试验的安全作业规程。

3、为了保证试验的安全正确，除必须熟悉本产品说明书外，还必须严格按国家有关标准和规程进行试验操作。

4、各联接线不能接错，特别是接地线不能接错。

否则可导致试验装置损坏5、本装置使用时，输出的是高电压或超高电压，必须可靠接地，注意操作安全。

6、当开机且回零后仍然不能升压时，请长时间按下复位键(10秒钟左右)，并使控制箱面板的指示灯正常，即除"高压"以外没有其它红灯亮，然后开始正常操作.7、当电压电压大于10V，而还没有进行调谐时，系统会自动失谐，以防止一谐振就产生高压伤害试品甚至对人体带来伤害华意电力是国内专业的电力承装(修、试)资质及电力承试设备研发生产企，专业针对不同电压等级的试验需求，定制不同配置的电气试验产品。

为什么要采用串联谐振?有什么优势和特点
串联谐振是一种组合型、多用途的电气交流耐压试验装置，它相对于传统的油浸式试验变压器、干式变压器具有哪些优势？其作用范围有哪些表现形式？下面，跟着时基电力厂家来更深入了解一下。

串联谐振的作用
发展历程
交流耐压试验装置也可以称为变频串联谐振试验装置，是采用RLC谐振电路，实现大容量、高电压电气设备的交流试验，在此之前，受电压和容量的影响，国内对于电力电缆的交流试验是一片空白，而是采用直流高压发生器测量直流泄露电流衡量整体运行水平，随着电缆的故障率越来越高，并且研究发现直流的记忆效应对构成很大程度的威胁，不仅不能真实模拟运行工况，反而加速电缆的绝缘老化，既要满足电压要求，又要不是直流，那么，升级版的直流高压发生器就出现了，它就是超低频高压发生器，采用0.01Hz，0.1Hz的超低频率面对市场的考验，好景不长，1996年，第一台串联谐振装置诞生，充分的验证的其优越性、真实性，并于2012年修订规程，电力电缆的交流耐压采用串联谐振试验装置。

作用
串联谐振的作用与油浸式试验变压器、干式变压器的作用是一样，采用加压法检查其绝缘强度是否符合规定和要求，不同在于，串联谐振频率和容量可以控制和改变，相比，适用性更强。

串联谐振优势
串联谐振的优势主要体现在体积小，操作灵活，兼顾性强，采用自适应电源，
30~310Hz的频选范围，可对长达10km及以上大容量的电力电缆进行试验，也可对10kv~220kv高电压电气设备的工频试验，相比油浸式（干式）试验变压器不仅体积小，移动方便，更重要的是配置可自行调节！。

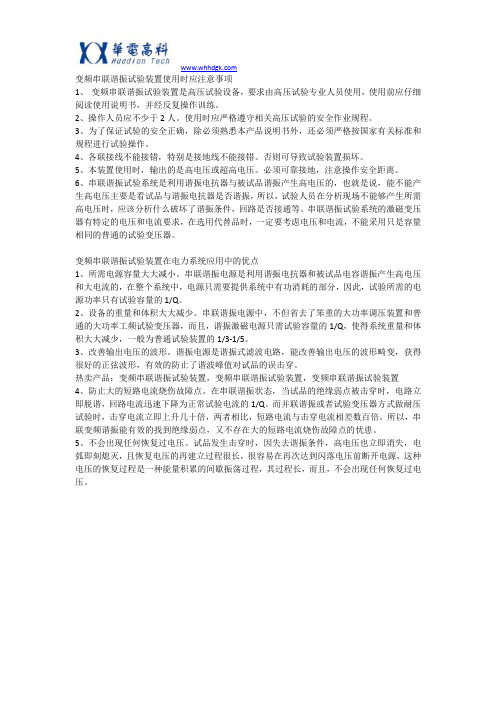

变频串联谐振试验装置使用时应注意事项1、变频串联谐振试验装置是高压试验设备，要求由高压试验专业人员使用，使用前应仔细阅读使用说明书，并经反复操作训练。

2、操作人员应不少于2人。

使用时应严格遵守相关高压试验的安全作业规程。

3、为了保证试验的安全正确，除必须熟悉本产品说明书外，还必须严格按国家有关标准和规程进行试验操作。

4、各联接线不能接错，特别是接地线不能接错。

否则可导致试验装置损坏。

5、本装置使用时，输出的是高电压或超高电压。

必须可靠接地，注意操作安全距离。

6、串联谐振试验系统是利用谐振电抗器与被试品谐振产生高电压的，也就是说，能不能产生高电压主要是看试品与谐振电抗器是否谐振，所以，试验人员在分析现场不能够产生所需高电压时，应该分析什么破坏了谐振条件，回路是否接通等。

串联谐振试验系统的激磁变压器有特定的电压和电流要求，在选用代替品时，一定要考虑电压和电流，不能采用只是容量相同的普通的试验变压器。

变频串联谐振试验装置在电力系统应用中的优点1、所需电源容量大大减小。

串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此，试验所需的电源功率只有试验容量的1/Q。

2、设备的重量和体积大大减少。

串联谐振电源中，不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的1/Q，使得系统重量和体积大大减少，一般为普通试验装置的1/3-1/5。

3、改善输出电压的波形。

谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效的防止了谐波峰值对试品的误击穿。

热卖产品：变频串联谐振试验装置，变频串联谐振试验装置，变频串联谐振试验装置4、防止大的短路电流烧伤故障点。

在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q。

而并联谐振或者试验变压器方式做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。

10kv电缆串联谐振耐压试验
【实用版】
目录
1.10kv 电缆串联谐振耐压试验的概念
2.10kv 电缆串联谐振耐压试验的设备
3.10kv 电缆串联谐振耐压试验的频率和电压
4.10kv 电缆串联谐振耐压试验的适用范围
5.10kv 电缆串联谐振耐压试验的注意事项
正文
10kv 电缆串联谐振耐压试验是一种对电缆进行耐压测试的方法，通过串联谐振的方式，可以有效地检测电缆的绝缘性能和耐压能力，确保电缆在正常运行时不会出现击穿等安全事故。

在进行 10kv 电缆串联谐振耐压试验时，需要使用专门的试验设备，如华天的 BPXZ-HT-264kVA/54/22 kV 变频串联谐振试验装置。

这种设备可以提供稳定的试验电压和频率，确保试验的准确性和安全性。

10kv 电缆串联谐振耐压试验的频率和电压通常是根据电缆的类型和规格来确定的。

一般来说，试验频率在 30 至 300 赫兹之间，试验电压为电缆额定电压的 1.5 倍左右。

具体的试验频率和电压需要根据电缆的实际情况来确定。

10kv 电缆串联谐振耐压试验适用于各种高电压、大容量的电力设备，如发电机、大型变压器、GIS、交联聚乙烯电力电缆，高压开关、互感器等。

不仅可以用于新设备的验收试验，还可以用于旧设备的定期检修和维护。

第1页共1页。

变频串联谐振耐压试验装置的主要功能及其技术特点变频串联谐振耐压试验装置主要针对220kV高压套管、隔离开关的交流耐压试验， 220kV主变的交流耐压试验设计制造。

具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

该装置主要由变频电源、励磁变压器、电抗器、电容分压器组成。

串联谐振在电力系统中应用的优点：1、所需电源容量大大减小。

串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此，试验所需的电源功率只有试验容量的1/Q。

2、设备的重量和体积大大减少。

串联谐振电源中，不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的1/Q，使得系统重量和体积大大减少，一般为普通试验装置的1/10。

3、改善输出电压的波形。

谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效的防止了谐波峰值对试品的误击穿。

4、防止大的短路电流烧伤故障点。

在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q。

而并联谐振或者试验变压器方式做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。

所以，串联谐振能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。

5、不会出现任何恢复过电压。

试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪络电压前断开电源，这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且，不会出现任何恢复过电压。

我公司调频谐振装置主要功能及其技术特点：1、装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析。

2、整个装置单件重量很轻，便于现场使用。

串联谐振耐压测试装置有什么优点？华天电力专业生产串联谐振，接下来为大家分享串联谐振耐压测试装置有什么优点？变频串联谐振耐压测试仪在大容量电气设备耐压测试中的优势总结如下：优点1：测试所需的功率容量大大降低。

由于串联谐振耐压测试设备的电源使用谐振电抗器的谐振和被测产品的电容来产生高电压和大电流，因此在测试系统中，电源只需要提供一部分电压即可。

测试系统中的有功功率消耗，因此，测试所需的功率容量大大降低了。

优点2：大大减少了整个测试设备的重量和体积。

减小了设备的电源容量，因此既不需要大中型的大功率稳压器，也不需要普通的大功率工频测试变压器。

因此，大大减小了整个装置的体积和重量。

优点3：改善了设备输出电压的波形。

由于该装置，谐振电源是谐振滤波电路，它不仅改善了输出电压的波形失真，可以获得良好的正弦波形，而且在防止测试产品的误击穿中也起着重要的作用。

由谐波峰值。

影响。

优点4：大的短路电流烧毁故障点是可以防止的。

当测试设备处于串联谐振状态时，当测试产品的绝缘弱点被击穿时，电路将立即失谐，环路电流将迅速降至正常测试电流的1 / Q。

但是，如果使用并联谐振或测试变压器进行耐压测试，则击穿电流将立即增加数十倍。

两种不同的测试方法让我们看到测试短路电流和击穿电流相差数百倍。

因此，串联谐振可以有效地发现绝缘薄弱点，并且不必担心短路电流过大会烧毁故障点。

优点5：测试设备不会有任何形式的恢复过电压。

当测试中发生击穿时，由于失去谐振条件，高压立即消失，电弧立即熄灭，恢复电压的重建过程非常长。

在再次达到闪络电压之前，该测试非常容易断开电源。

在恢复过程中，有一个间歇性的能量积累振荡过程，这个过程很长，并且不会有恢复过电压。

因此，整个测试是有效且安全的！。

利用串联谐振进行工频耐压试验有什么特点为了适应具有大静电电容量试品的工频耐压试验需要，一些部门装置了交流高压串联谐振试验设备。

具有大静电电容量的试品通常是指电缆、六氟化硫管道、电容器以及容量≥300MW的大容量发电机。

利用串联谐振试验设备进行工频耐压试验的特点是：(1)供电变压器T和调压器AT的设备容量小。

这是因为上面曾分析过的，试品上的电压Uc=QUs。

Us为高压供电电压，既然高压回路中流过的电流是一样大的，所以供电变压器和调压器的容量，在理论上可比试验所需容量小Q倍。

(2)串联谐振装置所输出的电压波形较好。

这是因为仅对工频（基波）产生谐振，而对其他由电源所带来的高次谐波分量来说，回路总阻抗甚大．所以试品上谐波分量甚弱，试验波形就较好。

(3)若在试品耐压过程中，发生了闪络，则因失去了谐振条件，高电压立即消失，从而使电弧即刻熄灭。

(4)恢复电压之建立过程较长，很容易在再次达到闪络电压之前控制电源跳闸，避免重复击穿。

(5)恢复电压并不出现任何过冲(over shoot)所引起的过电压。

正因为上述(3)，(4)的特点，试品击穿后所形成的烧伤点并不大，这有利于对试品之击穿原因进行研究。

由于以上的特点，这种装置使用起来比较安全，既不会产生大的短路电流，也不会发生恢复过电压。

下面我们将分析和说明上述的(4)，(5)两个特点。

用交流高压串联谐振设备做试验时，试品在初次闪络熄孤后的恢复电压： 图1及图2画出一台实际的串联谐振试验装置在试品闪络后所出现的恢复电压波形，该装置的品质因数Q=40。

由图可见，试品闪络后并不会出现负向过冲过电压。

恢复电压重新达到再次击穿值所需的时间间隔接近1s。

利用串联谐振装置进行耐压试验是由局限性的，譬如不能用它进行外绝缘的湿闪及污闪试验。

变频串联谐振试验耐压装置的注意事项、操作步骤及装置特点
XZB变频串联谐振耐压装置是应用串联谐振原理使用在被测设备上得到高于电源Q倍的试验电压和容量，与传统试验设备相比较，具有体积小、重量轻、便于现场试验的特点。

串联谐振装置是各种容量较大的电机电器等被试设备进行交流耐压的理想设备。

变频串联谐振试验装置的特点
1、试验波形好
XZB变频串联谐振耐压装置产生谐振，而对由电源带来的其他高次谐波来说，回路总阻抗很大，这样就抑制了高次谐波分量，所以试验波形极为理想。

2、使用安全
当被试品发生击穿或闪络时，则因回路失谐，高电压立即消失，不会扩大击穿点或造成其他危险。

3、设备设计新颖，结构合理，体积小，重量轻，操作方便。

控制、升压和电感三部件采用分离式，既便于搬运，也方便连接。

变频串联谐振耐压试验装置的操作步骤
1、首先根据试验电压有效值，调整铜球间隙（按3kV/mm）以保证试验电压不至于过高。

在确证调压器置于零位时，接入被试品，然后接通电源。

2、在试验电压的20%、50%、80%处调谐找出谐振点。

3、继续升压，直至被试品上获得试验电压值。

变频串联谐振试验装置注意事项
1、做谐振试验时，其可调电感的一端必须接变压器3kV输出端（此时35kV端空载）。

2、回路要可靠接地。

3、出调找谐振点时应在低电压下调解，以免在被试品上产生过高的电压。

4、当被试品发生闪络或放电时，应立即把电压降到零，并断开电源。

5、做线棒耐压时，断开变压器3kV输出端、直接将被试品接变压器35kV输出端。

电缆耐压试验又叫串联谐振试验及需要注意的事项电缆耐压试验亦可以称之为串联谐振试验。

电缆耐压试验装置，采用了调节电源的频率的方式，使得电抗器与被试电容器实现谐振，在被试品上获得高电压大电流，因此也可以称为串联谐振试验装置。

这是当前高电压试验的一种新的方法和潮流，在国内外已经得到广泛的应用。

电缆交流耐压试验装置采用了专用的SPWM数字式波形发生芯片，频率分辨率16位，在20～300Hz时频率细度可达0.1Hz；采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好；功率部分采用了先进的IPM模块，在最小重量下确保仪器稳定和安全。

生产的XZB系列电缆交流耐压试验装置由调频调压电源、励磁变压器、电抗器、电容分压器组成。

电缆耐压试验装置的功能：1、稳定性、可靠性高。

系统采用进口功率元件作为功率变换的核心，电压输出和频率输出稳定，电磁兼容设计合理，保护功能完善，经过多次高压直接对地短路的测试，系统仍然保持完好，同时系统也有很强的过载能力。

2、自动调谐功能强大。

系统自动调谐时，从30Hz到300Hz自动扫频，显示扫频曲线，用户能直观地看到系统调谐过程；扫频完成后，系统根据扫频初步找到的谐振频点，在其±5Hz范围内以0.01Hz为分辨率进行频率细扫，最后精确锁定谐振频率。

3、支持多种试验模式。

系统支持"自动调谐＋手动调压"，"自动调谐＋自动调压"，"手动调谐＋手动调压"等试验模式，推荐使用"自动调谐＋手动调压"模式，既能快速找到谐振点，又能通过手动调压控制试验过程，安全性更高。

4、系统人机交互界面友好。

试验参数设置、试验控制、试验结果等同屏显示，直观清晰，并具有自动计时及操作提示功能。

全触摸屏操作及显示，具备试验数据保存和查询功能。

5、保护功能完善。

具备零位保护(电压输出控制旋钮不在零位时，禁止系统启动)，过压保护，过流保护，闪络保护等功能，保证了系统的可靠性。
