低压双电源备自投供电系统的实现方案研究及讨论

电力系统中备用电源自投方案随着社会不断发展，电力的重要性逐渐凸显出来，电力系统已成为城市的基础设施之一。

大型电力系统面临着很多问题，其中备用电源自投方案是电力系统管理中的一个重要环节。

备用电源自投方案是指当主电源出现故障时，备用电源能够自动投入并保证系统的正常运行。

本文将从备用电源自投的原理、方案设计和实施方案等方面进行阐述，以期为电力系统管理者提供一些有用的参考和建议。

一、备用电源自投原理备用电源自投是指在主电源故障或中断的情况下，系统检测到主电源不能正常工作后，自动启动备用电源系统，让备用电源接管主电源的供电任务。

这个过程需要一套完善的控制策略和可靠的自动切换装置来实现。

1.1备用电源自投的控制策略备用电源自投的控制策略是由电力系统设计人员制定的，其目的是保证当主电源故障时，备用电源能够自动投入，并保证系统的正常运行。

备用电源自投的控制策略包括两种方式：手动控制和自动控制。

手动控制是指当主电源故障时，操作员必须手动启动备用电源系统。

自动控制则是在主电源失效后，通过一系列的自动切换装置，让备用电源自动接管供电任务。

这种方式虽然需要一定的资金投入，但是可以有效提高电力系统的可靠性和安全性，赢得用户的信赖和支持。

1.2备用电源自投的自动切换装置备用电源自投的自动切换装置是控制备用电源自动投入的关键。

该装置由继电器、电路板和其他组件构成，通过检测主电源的故障和自动连接备用电源，确保电力系统正常运行。

在电力系统中，通常使用双路自动切换装置，即两条电路同时自动切换到备用电源。

二、备用电源自投方案设计备用电源自投方案设计是电力系统设计的重要环节，设计合理的备用电源自投方案可以提高电力系统的可靠性和安全性。

2.1备用电源自投方案设计的基本原则备用电源自投方案设计需要遵循以下原则：（1）必须保证备用电源的可靠性、稳定性和持续性，确保备用电源的正常运行。

（2）必须对电力系统进行全面的分析和评估，确定自动切换装置的数量、安装位置和接线方式等。

低压备自投系统设计与应用摘要：按照石油化工重要装置0.4KV低压电气系统抗晃电的要求，本文研究设计了一种基于继电保护的0.4KV低压电气系统备自投装置，并应用于变配电间新建或改扩建项目。

通过0.4KV低压电气系统备自投装置与微机电动机保护监控装置抗晃电功能的配合，实现单条0.4KV进线停电或晃电时，低压电动机回路不停车或停车后短时自启动，保障生产装置不停车，确保石油化工装置安全平稳生产的最终目标。

关键词：低压电气系统；备自投；抗晃电；微机电动机保护按照重要装置电气系统稳定性和抗晃电功能的要求，0.4kV变电所母联应有备自投功能，并实现晃电时电动机不停机或能够自启动，装置连续运转不停车。

电气系统通过增加0.4kV低压电气备自投系统，采用具有抗晃电功能的微机电动机保护监控装置，通过继电保护方案的配合，完美实现低压电气系统的备自投及抗晃电功能。

由于以前的0.4kV低压变配电所进线、母联控制系统没有备自投功能，为此我们结合生产实际，设计了一套适用于石油化工电气系统特点的0.4kV低压电气备自投系统。

1备自投系统工作原理（1）电源1#进线、2#进线运行，分段备用，即1#进线、2#进线断路器在合位，母联断路器在分位。

当电源1#进线因为故障导致失电后，母联断路器自动投入(图1)。

备自投满足条件：Ⅰ段母线、Ⅱ段母线均三相有压；1#进线、2#进线断路器在合位，母联断路器在分位。

当备自投满足条件后，Ⅰ段母线线电压均小于母线无压启动定值，1#进线I1无流，Ⅱ段母线有压，线电压大于母线有压定值，则备自投启动，经一定的延时，跳电源1#进线断路器，确认1#进线跳开后，且Ⅰ段母线线电压均小于无压合闸定值，经一定延时去合母联断路器。

（2）电源1#进线、2#进线运行，分段备用，即1#进线、2#进线断路器在合位，母联断路器在分位。

当电源2#进线因为故障导致失电后，母联断路器自动投入(图1)。

备自投满足条件：Ⅰ段母线、Ⅱ段母线均三相有压；1#进线、2#进线断路器在合位，母联断路器在分位。

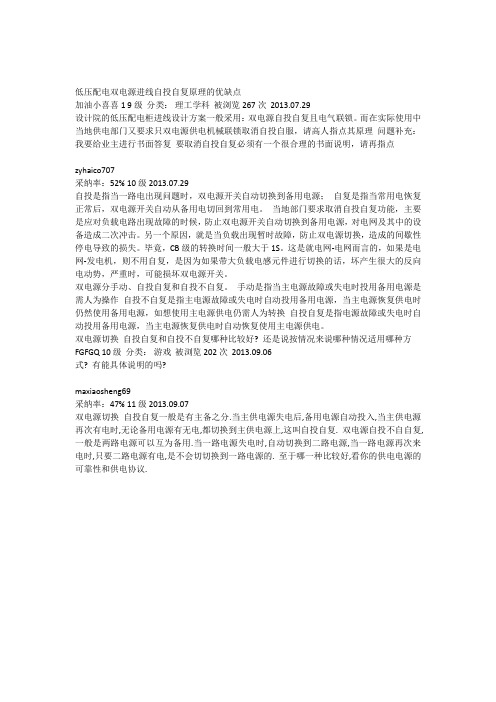

低压配电双电源进线自投自复原理的优缺点加油小喜喜1 9级分类：理工学科被浏览267次 2013.07.29设计院的低压配电柜进线设计方案一般采用：双电源自投自复且电气联锁。

而在实际使用中当地供电部门又要求只双电源供电机械联锁取消自投自服，请高人指点其原理问题补充：我要给业主进行书面答复要取消自投自复必须有一个很合理的书面说明，请再指点zyhaico707采纳率：52% 10级 2013.07.29自投是指当一路电出现问题时，双电源开关自动切换到备用电源；自复是指当常用电恢复正常后，双电源开关自动从备用电切回到常用电。

当地部门要求取消自投自复功能，主要是应对负载电路出现故障的时候，防止双电源开关自动切换到备用电源，对电网及其中的设备造成二次冲击。

另一个原因，就是当负载出现暂时故障，防止双电源切换，造成的间歇性停电导致的损失。

毕竟，CB级的转换时间一般大于1S。

这是就电网-电网而言的，如果是电网-发电机，则不用自复，是因为如果带大负载电感元件进行切换的话，坏产生很大的反向电动势，严重时，可能损坏双电源开关。

双电源分手动、自投自复和自投不自复。

手动是指当主电源故障或失电时投用备用电源是需人为操作自投不自复是指主电源故障或失电时自动投用备用电源，当主电源恢复供电时仍然使用备用电源，如想使用主电源供电仍需人为转换自投自复是指电源故障或失电时自动投用备用电源，当主电源恢复供电时自动恢复使用主电源供电。

双电源切换自投自复和自投不自复哪种比较好? 还是说按情况来说哪种情况适用哪种方FGFGQ 10级分类：游戏被浏览202次 2013.09.06式? 有能具体说明的吗?maxiaosheng69采纳率：47% 11级 2013.09.07双电源切换自投自复一般是有主备之分.当主供电源失电后,备用电源自动投入,当主供电源再次有电时,无论备用电源有无电,都切换到主供电源上,这叫自投自复. 双电源自投不自自复,一般是两路电源可以互为备用.当一路电源失电时,自动切换到二路电源,当一路电源再次来电时,只要二路电源有电,是不会切切换到一路电源的. 至于哪一种比较好,看你的供电电源的可靠性和供电协议.。

目录前言 (1)1 备自投装置的基本原理和概念 (1)2 备自投常用的自投方式 (1)3变电站常用的备自投方式 (3)4 备自投的动作过程 (3)4.1 高压进线暗备用高压分段开关备自投方式 (4)4.2变压器暗备用低压分段备自投方式 (5)5 备自投动作遵循的基本原则 (7)6 备自投的基本运行原则 (7)7 备自投装置的试验方法和方案 (7)7.1安全措施 (7)7.2 试验方法及具体步骤： (8)8 结束语 (9)参考文献 (10)前言随着经济的快速发展，用户对负荷不间断供电的要求也不断提高。

为了实现不间断供电的可靠性，缩短故障停电时间，减少经济损失。

在二次系统中装设备用电源自动投入装置，成为一种趋势。

为了保证备用电源自动投入装置的正常工作，充分了解微机备自投装置的使用方法和做好设备正常运行前的检测与调试，就变得尤为重要。

1 备自投装置的基本原理和概念（1）备自投装置全称备用电源自动投入装置，是当工作电源因故障跳闸后，自动迅速地将备用电源投入的一种自动装置。

装置采用交流不间断采样方式采集到信号后实时进行傅立叶法计算，能精确判断电源状态，并实施延时切换电源。

备自投具有在线运行状态监视功能，可观察各输入电气量、开关量、定值等信息，其有可靠的软硬件看门狗功能和事件记录功能，产品在不同的电压等级如110kV、35kV、10kV系统的供配电回路中使用时需要设定不同的电气参数。

在选择备自投功能时则一定不可以投入低电压保护，以免冲突引起拒动或误动。

由于在现代电力系统中广泛使用了微机线路备自投保护装置，使得不间断供电的需求有了更加可靠的保证，在电力自动化的进程中发挥了不小的作用。

（2）工作电源：用于正常运行时给负荷或母线供电的电源。

（3）备用电源：投入后给失电的负荷或母线恢复供电的电源。

2 备自投常用的自投方式（1）变压器备自投方式：两台变压器一台工作、一台备用，当工作变压器故障跳闸，母线失去电压时，备自投动作将备用变压器自动投入如图①所示：（2）母联（分段）备自投方式：两段母线正常时均投入，分段断路器断开，两段母线互为备投；当其中一段母线因电源进线故障跳闸造成母线失去电压是，备自投动作将分段断路器自动投入。

文章编号：2095－6835（2015）21－0098－02低压双电源备自投供电系统的实现方案研究及讨论宋晓菲（中共内蒙古自治区委员会党校，内蒙古呼和浩特 010070）摘 要：当发生突发状况主电源停电时，利用PLC自动切换两回路电源，不但可以提高供电的安全性、可靠性，还能灵活调节，成本低。

关键词：双电源备自投；供电系统；备用电源；断路器中图分类号：TM762 文献标识码：A DOI：10.15913/ki.kjycx.2015.21.0981 供电系统方案目前，我校的供电系统是双电源供电系统，供电系统备用电源投切如图1所示。

备用电源正常连接的时候，会适当断开联络断路器QF3，两端母线上都带有一定负载，而且并列运行。

如果一次进线出现失电，例如进线1失电，此时，需要断开断路器QF1，合上断路器QF3，从而恢复母线供电。

利用人工方式来实现供电调度，存在灵活性较差、停电时间较长的问题，而利用PLC来调度供电可以很好地解决这一问题。

切换电源的基本条件是：①电源一侧进线，不管是什么原因导致电压消失，PLC都能快速恢复供电。

此外，只有在断开失电电源断路器以后，才能连接QF3断路器。

②自动投切时间尽可能短。

③PLC需要保证每一次只动作一次。

④断路器出现故障跳闸以后，不能连接QF3断路器。

⑤熔断任何一个电压互感器熔断器的时候，PLC不能误动作，手动停电操作的时候，PLC也不能动作。

图1 供电系统备用电源投切图2 设计系统方案2.1 控制断路器接线现阶段，在低压配电系统中，一般都是采用框架式断路器来连接主断路器，控制功能基本相同。

设计本系统时，主要依据目前我校使用的施耐德的M开关来阐述。

假设图1中的断路器QF1、QF2、QF3都是M开关，那么在电压继电器的基础上检测失压，在QF2进线端连接KV3、KV4，在QF1进线端连接KV1、KV2，在PLC 上适当引出电压继电器常闭触点，有电的时候，断开常闭触点，失电的时候闭合。

浅析利用继电器实现备自投及低电压保护改造的问题摘要: 本文是介绍对某化工企业厂配电装置的改造，从原设计存在的问题说起，还包括改造思路，设备选型，改造方案及改造后效果。

某化工企业厂内一6kv配变电所为年产7万的聚丙烯装置供电，配电装置随生产装置由承包商进行设计配置。

该配变电所6kv两段母线采用单母线分段的接线方式，在母联开关设有备自投装置。

两段母线所带设备均为电容器组、电动机和变压器，电容器组分组手动投切。

主接线简图如图1所示。

1．原设计存在的问题（1）在母联断路器qf3上安装备自投装置。

该备自投装置的失压检测元件安装在进线tvi、tv2上，并且没有考虑二次电压回路断线对备自投的影响。

因此有两个问题：一是只有当进线失压时，才可能起动备自投；若进线断路器qfl或qf2误跳，进线仍有电压，但母线已失压时，备自投却不能起动，达不到备自投装置应有的作用；应将电压检测元件安装在母线tv3或tv4上。

二是当二次电压回路有熔断器熔断时，可能触发备自投起动，使一次供电系统电压波动，从而造成生产波动甚至停车，这在化工生产中也是不允许的。

（2）6kv电动机均装设低电压保护。

在6kvⅱ段母线上除一台电动机无自起动功能外，其余都具有失压自起动功能，即在电压瞬时降低又恢复后延时自起动，允许母线失电时间不超过3s。

具有自起动功能的6kv电动机的电压检测元件装设在ⅱ段母线tv4上。

不具有自起动功能（每段母线各有1台）的电动机，其失压保护的电压检测元件安装在i段、ⅱ段进线tvl、tv2的二次回路上。

当有一段进线检修，由另一段进线带两段母线运行时，必有一台电动机因低电压保护动作而不能工作，而这两台电动机都没有相应的备用电动机，只要有一台不能开，就不能保证聚丙烯装置的全流程运行。

这将严重影响高负荷连续性化工生产的正常进行，是不允许的。

虽然后来采用进线断路器qfi、qf2作为低电压保护动作的判据进行了改造，满足了生产需要，但电动机的低电压保护回路显得较为复杂，不利于运行维护及试验。

电网备用电源自动投入的实践与思考摘要：随着经济社会的发展，用电用户对电力的需求逐渐提升，除要求电压稳定外，部分用户还要求供电不能长时间间断。

这就要求供电系统在故障产生时，能通过备用电源供电的方式迅速提供电能。

备用电源自动投入是解决这一问题的关键，必须优化备用电源自动投入的工作参数，注意备用电源投入带来的负面影响，才能为用户提供优质的电力服务。

关键词：备自投实践分析思考备用电源自动投入（简称备自投或BZT）装置是在电力系统出现故障或其他原因导致工作电源断开后，迅速将备用电源，备用设备或其他正常工作的电源自动投入工作，从而恢复供电的一种自动控制装置。

但在实际运行过程中，备自投装置常常出现设计不合理，安装不合规，配置不正确等问题，真正发生母线失压是，备自投装置不能正常投入运行；母线工作正常时受到干扰而导致备自投误自启，为正常供电制造了不必要的麻烦，因此有必要分析备自投装置工作原理及应注意的问题，同时分析备自投装置误动和拒动的原因，以确保供电的可靠性。

1.备自投装置的动作设计1.1确认原工作母线无电压在工作母线上应设计低压继电器，低压继电器能够保证在母线产生故障，失去电压后进行动作，在母线恢复供压后能够及时返回。

根据经验，继电器的定值一般设计为额定电压的0.16~0.28倍，这样可以缩小低压继电器的动作范围。

1.2测试电源电压是否正常电压检测元件应与动作元件协同，在确认原工作母线无电压后，测试备用电源电压，备用电源电压值正常，则启动自投装置，若检测到备用电源电压过低，或剧烈变动，则不启动动作元件，避免将BZT接入供电系统，根据经验，电压设定值一般为0.59~0.69倍的额定电压。

1.3启动时间继电器延时后投入备用电源低电压继电器动作后，延时跳开工作电源进线断路器。

延时的时限应大于本级线路电源侧后备保护的动作时间与线路重合闸时间之和。

在确定工作电源断路器已跳开后，再合上备用电源的断路器。

备用电源投入的过程一般无延时，但如需联切部分负荷，可有0.1~0.5s的时限。
