发电电气设备安装工程单元工程质量验收评定表(共有91个表）本部分系根据中华人民共和国水利部批准《水利水电工程单元工程施工质量验收评定标准——发电电气安装工程》（SL 638—2013)编制。
本标准适用于大中型水电站发电电气设备安装工程中，下列电气设备安装工程单元工程质量验收评定.-—额定电压为26KVA及以下电压等级的发电电气一次设备安装工程；—-水电站通信系统安装工程；小型水电站同类设备安装工程的质量验收评定可参照执行.《评定表》改变了原标准中质量检验项目分类。
将原标准中的“保证项目”、“基本项目”、“主要项目”、“一般项目”等统一规定为“主控项目”和“一般项目”两类。
《水利水电工程单元工程施工质量验收评定表》(以下简称《评定表》）是检验与评定施工质量的基础资料，也是进行工程维修和事故处理的重要参考。
工程竣工验收后，《评定表》归档长期保存.因此，对《评定表》的填写，作如下基本规定:1 单元工程划分应符合下列规定：（1）分部工程开工前应由建设单位或监理单位组织设计、施工等单位,根据本标准要求,共同划分单元工程。
(2）建设单位应根据工程性质和部位确定重要隐蔽单元工程和关键部位的单元工程.（3）划分结果应以书面形式报送质量监督机构备案。
2。
单元工程安装质量验收评定，应在单元工程检验项目的检验结果、试运转达到本标准要求，并具备完整安装记录的基础上进行。
3。
单元工程安装质量验收评定表及其备查资料的制备应由工程施工单位负责，其规格宜采用国际标准A4(210mmX297mm）验收评定表一式4份,备查资料一式2份，其中验收评定及备查资料各1份应由监理单位保存，其余应由施工单位保存。
4. 《评定表》应使用蓝色或黑色墨水钢笔填写，不得使用圆珠笔、铅笔填写。
5。
文字。
应按国务院颁布的简化汉字书写.字迹应工整、清晰.6.数字和单位。
数字使用阿拉伯数字（1、2、3、…、9、0）。
单位使用国家法定计量单位，并以规定的符号表示(如:MPa、m、m3、t、…）。
永磁真空断路器安装使用说明书一、永磁真空断路器概述：永磁真空断路器是我公司自主研发的一款新型产品，分界断路器是集真空断路器、分界断路器、分段器，隔离开关四大开关于一体的多功能智能化装置产品，主要配置由真空分界断路器本体、型控制器、外置电压互感器（注：配网自动化环网线路中可选双侧PT ）三大部分组成，产品广泛用于10kV 城市、农村配电网架空环网线路中作分段隔离开关 联络开关、可实行环网线路负荷调配的 自动化开关装置，在大用户供电的分支线路中可作为分界开关（俗称看门狗），馈线架空配电 网络作分界断路器分段器之用，真空分界断路器具有远程管理模式，保护控制功能及通讯 功能。
能可靠判断、检测界内零序电流及相间短路故障电流，实现自动切除单相接地 故障和相间短路故障。
本安装使用说明书规定了分界断路器的引用标准、使用环境条件、型号和额定参数、结构特点、工作原理、订货须知、以及操作、安装、使用、维护的方法等内容。
二、永磁真空断路器产品型号及含义：户外真空断路器设计序号额定电压（）分界型额定电流（）额定短路开断电流（□-□三、永磁真空断路器使用的环境条件3.1海拔高度：≤2000米3.2环境温度：户外-30℃~+55℃最高年平均气温20℃最高日平均气温30℃3.3相对湿度：95%（25℃）3.4抗震能力：地面水平加速度:0.3g地面垂直加速度0.15g3.5地震强度：7级3.6最大日温差：25℃3.7日照强度(风速0.5m/s时)：0.1W/cm23.8最大风速：34m/s3.9最大覆冰厚度：10mm3.10安装位置：户外、10kV架空线路用户责任分界点处3.11接地方式：中性点不接地、经消弧线圈接地及低电阻接地。
四、永磁真空断路器控制器及分界断路器的功能4.1 控制器的功能◇速断保护◇过流保护◇三次重合闸◇重合闸后加速◇涌流保护◇零序保护◇实时时钟◇事件记录◇实时状态查询◇智能掌上电脑控制◇ GSM短信控制4.2 控制器的特点◇可带485/232通讯接口，或通过智能掌上机、GSM短信无线实现远距离监控；◇重合闸后加速功能：当开关重合于永久性故障时，会加速跳闸；◇三次重合闸延时时间可以调整；◇跳合闸回路采用防误动设计，并具有防跳功能；◇零序电流可以区分区内和区外故障；遥控分合闸采用了防止误动设计；4.3 控制器结构特点a) 控制器为微机型的继电保护及监控装置；b) 控制器具有耐候性强、抗凝露的防护特点；c) 通过航空接插件与开关本体进行连接；d) 连接可靠性好、防护等级高。
六氟化硫SF6断路器单元工程安装质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。
1.单元工程划分：一组六氟化硫（SF6）断路器安装工程宜为一个单元工程。
2.适用于额定电压为26KV及以下六氟化硫（SF6）断路器安装工程质量验收评定。
3.单元工程安装质量验收评定应包括下列资料：（1）施工单位申请验收评定时，应提交下列资料：1）单元工程的安装记录和设备到货验收资料。
2）制造厂提供的产品说明书、试验记录、合格证件及安装图纸等资料。
3）备品备件、专用工器具及测量仪器清单。
4）设计变更及修改等资料。
5）安装调试试验和动作试验记录。
6）单元工程试运行的检验记录资料。
7）重要隐蔽单元工程隐蔽前的影像资料。
8）由施工单位质量检验员填写的单元工程安装质量验收评定表（附录A表A.0.1）、单元工程（部分）质量检查表（附录A表A.0.2）。
（2）监理单位应形成下列资料：1）监理单位对单元工程安装质量的平行检测资料。
2）监理工程师签署质量复核意见的单元工程安装质量验收评定表及单元工程（部分）质量检查表。
4.单元工程安装质量评定等级标准合格等级标准：主控项目应全部符合本标准的质量要求；单元工程所含各质量检验部分中的一般项目质量与本标准有微小出入，但不影响安全运行和设计效益，且不超过该单元工程一般项目的30%。
优良等级标准：在合格等级标准基础上，有70%及以上的检验项目应达到优良标准，其中主控项目应全部达到优良标准。
表8.1 六氟化硫（SF6）断路器单元工程安装质量验收评定表单位工程名称单元工程量分部工程名称安装单位单元工程名称、部位评定日期年月日项目检验结果外观检查主控项目一般项目安装检查主控项目一般项目气体的管理及充注检查主控项目一般项目电气试验及操作试验检查主控项目一般项目施工单位自评意见安装质量检验主控项目项，全部符合本标准的质量要求，一般项目项，与本标准有微小出入的项，所占比率为 %。
质量要求操作试验或试运行符合本标准的要求，操作试验或试运行出现故障，单元工程等级评定为。

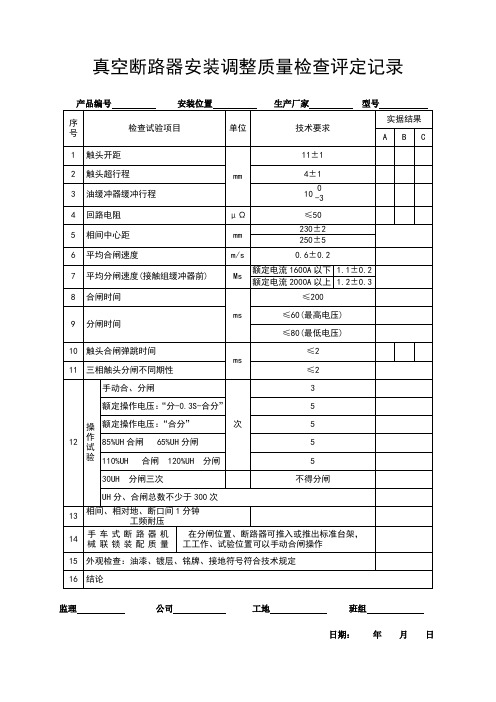

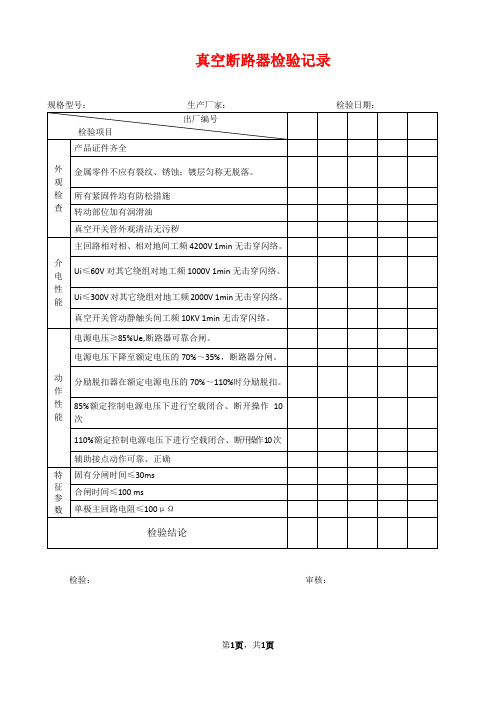

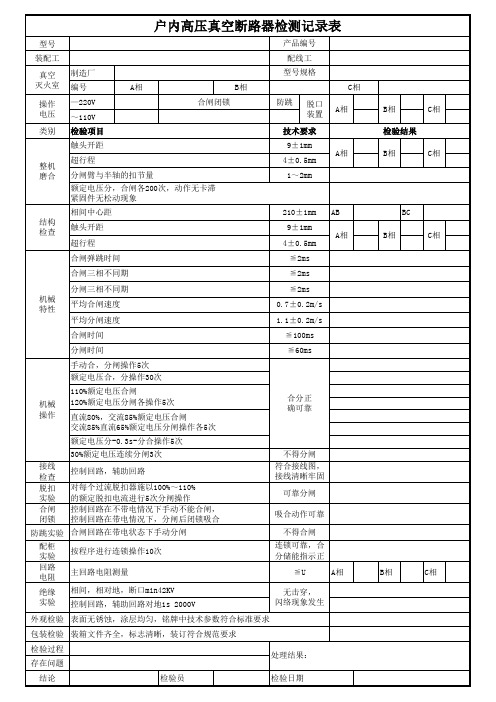

真空断路器验收检查记录
变电站名称：验收日期：
验收人：

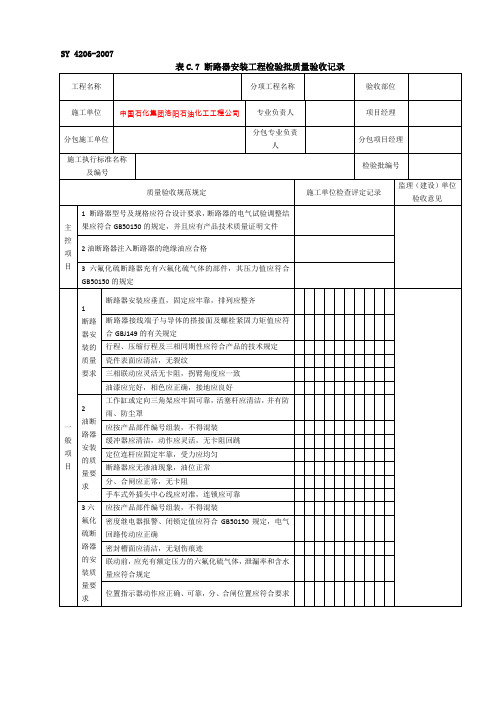

六氟化硫断路器验收检查记录
