三人表决电路

3人抢答电路逻辑表达式“三人表决器”“三人表决器”的逻辑功能是：表决结果与多数人意见相同。

设X0、X1、X2为三个人（输入逻辑变量），赞成为1，不赞成为0；Y0为表决结果（输出逻辑变量），多数赞成Y0为1，否则，Y0为0。

其真值表如表1所示。

表1“三人表决器”真值表输入逻辑变量输出逻辑变量X0X1X2Y000000010010001111000101111011111由真值表写出逻辑表达式并化简得：Y0=X0*×1+X0*X2+X1*×2（1）要实现这个逻辑功能，如果用“集成逻辑门”，则可选用三个两输入“与门”和一个三输入“或门”来实现。

但是，这里我们不是用“集成逻辑门”，而是用PLC“程序”来实现。

程序语句如下：0LDX01ANDX12LDX03ANDX24 ORB 5LDX16AND×27ORB 8OUTYO9END 将这个程序语句写入到PLC中，再进行接线：用三个开关分别控制×0、X1、X2，用一盏指示灯来显示表决结果，并将COM1连接到24V直流电源的正极。

接线完毕就可以进行演示实验的操作了。

如果赞成，则合上开关；如果不赞成，则断开开关。

指示灯的亮灭，显示的是表决的结果。

灯亮表示多数赞成，灯不亮，则表示多数不赞成。

表决结果与多数人意见相同。

下面探讨一下由“逻辑表达式”来编写PLC程序的规律。

一般书上用A、B、C表示输入逻辑变量，用Y表示输出逻辑变量。

在这里为了编程的方便，我们有意把PLC的输入继电器（X）的触点作为输入逻辑变量，把输出继电器的线圈作为输出逻辑变量。

例如，在表达式（1）中，×0、X1、X2为三个输入逻辑变量，代表三个人，YO为输出逻辑变量，代表表决结果。

同时在PLC中，X0、X1、X2又是三个输入继电器，都是输入继电器的常开触点；Y0是一个输出继电器，是输出继电器的一个线圈。

式（1）是一个“与或式”，在第一项×0*×1中，“X0”在项首，用[LD]指令，即LDX0，“*”是“与”逻辑，用[AND]指令，即AND×1。

三人表决器电路原理三人表决器是一种电路装置，用于在三个人之间进行决策或投票。

它由一些逻辑门和触发器组成，可以实现三个输入和一个输出。

三人表决器的原理是基于数字逻辑电路和触发器的工作原理。

逻辑门是电路中的基本元件，有与门、或门、非门等。

触发器是一种存储数字信息的电路，常见的有SR触发器、D触发器、JK触发器等。

三人表决器的主要原理是通过触发器存储每个人的投票状态，并通过逻辑门将这些状态进行组合，得到最终的输出结果。

以下是三人表决器的工作原理。

首先，我们需要为每个人提供一个开关或按钮作为输入，用于表示每个人的投票选项。

这些开关可以设置为“是”或“否”的状态。

然后，我们使用触发器来存储每个人的投票状态。

触发器有两个输入端：时钟输入和数据输入。

时钟输入控制触发器的工作时机，数据输入用于设置触发器的状态。

每个人的输入通过逻辑门连接到相应的触发器的数据输入端。

在每个时钟的上升沿，触发器将数据输入保存到内部状态中。

这样，每个人的投票状态会在时钟上升沿时被存储下来。

接下来，我们使用逻辑门来组合三个触发器的输出，得到最终的输出结果。

三人表决器通常采用多个逻辑门的组合，例如与门、或门等。

最常见的实现方法是使用与门和或门。

与门用于要求所有人同意，只有当所有输入端都是“是”时，与门的输出才为“是”。

而或门用于要求任意一个人同意，只要有一个输入端为“是”，或门的输出就为“是”。

最后，根据需要可以添加显示器或者继电器等装置，将最终的投票结果输出。

需要注意的是，三人表决器可以根据实际需要进行扩展，可以增加更多的输入端和逻辑门来实现更多人的投票。

在实际的应用中，三人表决器可以用于各种决策场景，例如公司的重要决策、学校的班委选举等。

通过这种简单的逻辑电路，可以方便快捷地进行多人投票和决策。

三人表决器电路原理三人表决器是一种电路装置，用于实现三个人之间的表决功能。

它通常由几个电子元件组成，包括多个开关、逻辑门和计数器等等。

这些元件通过相互连接并进行适当的控制，可以实现有效的表决操作。

三人表决器的原理是基于逻辑门和计数器的工作原理。

逻辑门是一种电子电路元件，根据输入信号的逻辑关系来输出相应的逻辑结果。

计数器是一种可在输入信号变化时进行计数的电子电路元件。

通过合理地结合和运用这些元件，可以实现三人表决器的功能。

三人表决器电路的工作原理如下：1. 开关控制：三人表决器通常需要三个开关来实现三个人的表决操作。

开关的设定有两种方式，一种是单击型开关，表示选中；另一种是双击型开关，表示取消选中。

三个开关可以分别与逻辑门的输入端相连，用来控制逻辑门的输出。

2. 逻辑门控制：逻辑门是实现三人表决器功能的核心部件，它可以根据输入的逻辑状态来判断输出的逻辑状态。

常用的逻辑门有与门、或门、非门等。

在三人表决器中，可以根据实际需要选择合适的逻辑门。

3. 计数器控制：在每一次表决过程中，计数器都需要根据开关的状态来进行计数。

计数器的输出结果可以作为逻辑门输入的一部分，用于控制逻辑门的输出状态。

当计数器达到特定值时，可以触发相应的事件，如显示表决结果等。

4. 兼容性考虑：在设计三人表决器时，应考虑各种元件之间的兼容性。

如开关、逻辑门和计数器的输入和输出电平应保持一致，以确保它们正常工作。

三人表决器电路在实际应用中有着广泛的用途。

例如在选举中，三人表决器可以用来统计候选人的得票情况；在会议中，它可以用来决定某项提案是否通过等等。

通过合理地设计和调整，三人表决器可以适应不同场合的需要，并发挥重要的作用。

综上所述，三人表决器是一种利用逻辑门和计数器等电子元件实现的电路装置。

它通过合理地控制和运用这些元件，可以实现三个人之间的表决功能。

在实际应用中，它可以帮助我们快速准确地进行表决，并提高工作效率。

在写文章之前，我了解到你需要一篇关于三人表决器电路原理设计核心思路的文章。

这是一个非常专业的主题，需要深入探讨。

我会按照你的要求，结合深度和广度，为你撰写一篇高质量的中文文章。

一、引言三人表决器电路是一种常见的控制电路，它可以实现三个人中的两人同意才能启动或停止某个装置的功能，这种电路设计的核心思路是如何确保三人表决的结果是可靠和准确的。

下面我将从电路设计的基本原理、核心思路和实际应用等方面进行全面评估。

二、电路设计的基本原理1.三人表决器电路的基本组成–三个开关–逻辑门电路2.逻辑门电路的作用–实现多个开关之间的逻辑运算–确保只有符合表决条件的情况下，电路才能输出控制信号3.电路的工作原理–通过逻辑门电路实现多个开关输入的合理判断–输出控制信号来控制装置的启停三、核心思路的深入探讨1.可靠性和稳定性–如何确保三人表决结果的可靠性–采用哪些措施来避免误操作带来的影响2.逻辑运算的精确性–逻辑门电路设计的精确性–如何避免逻辑门电路的误判3.灵活性和可扩展性–电路应该具备的灵活性和可扩展性–针对不同的控制需求，如何调整和扩展电路四、实际应用与案例分析1.工业控制领域中的应用–三人表决器在工业自动化控制中的应用案例–如何根据具体情况进行电路设计和优化2.安全控制系统中的应用–三人表决器在安全控制系统中的关键作用–如何保证安全控制系统的稳定性和可靠性五、个人观点与总结在我看来，三人表决器电路设计的核心思路在于要确保逻辑运算的精确性和输出的可靠性，同时要考虑灵活性和可扩展性。

在实际应用中，需要结合具体场景来进行设计和优化，以满足不同的控制需求。

通过不断的实践和总结，可以不断完善这一领域的电路设计思路。

以上是对这一主题的全面评估和撰写思路，我会按照这个框架撰写高质量的文章，并在其中多次提及主题文字，以保证深度和广度兼具。

如果你有其他要求或补充，请随时告诉我，我会尽力满足你的需求。

四、实际应用与案例分析3.医疗设备控制领域中的应用–三人表决器在医疗设备控制中的应用案例–如何保证医疗设备的安全性和可靠性4.航天航空领域中的应用–三人表决器在航天航空领域中的关键作用–如何确保航天航空设备的运行安全五、个人观点与总结在今天的信息社会，三人表决器电路在各个领域都具有重要的应用价值。

三人表决器电路原理
三人表决器电路原理
一、三人表决器电路简介
三人表决器电路是一种特殊的多路决策门控电路，它由三个输入信号和一个输出组成。

如果两个以上的输入信号是高电平（H），则输出信号也是高电平，反之输出信号是低电平（L）。

它的主要功能是实现三个以上的信号的决策，以及三路决策门控的功能。

二、三人表决器电路原理
三人表决器电路的工作原理是，当两个输入A、B同时处于高电平（H）时，由于两个输入A、B接在同一个电路中，所以当两个输入A、B为高电平时，则C输出信号也为高电平，当A、B输入信号是低电平（L）时，则C输出信号也是低电平。

三、三人表决器电路应用
三人表决器电路主要用于实现三路决策门控，其中最典型的应用就是微机的中断系统。

在微机中断系统中，通常有三个中断源，采用三人表决器电路可以将三个中断源的信号融合在一起，最终将三个中断源的信号转换为一个有效的中断信号，从而实现中断控制。

四、三人表决器电路特点
1、简单易用：三人表决器电路的结构简单，易于接线安装，具有操作简单、安装快捷的特点。

2、对输入信号有效：三人表决器电路的输入信号可以是低电平或高电平，也可以是模拟信号。

3、高精度：经过三人表决器电路的处理，输出信号的高低精度比单独的输入信号高出很多倍。

4、安全可靠：三人表决器电路可以有效地防止非法操作，确保操作的安全性，是一种可靠的控制电路。

实验名称：三人多数表决电路学生姓名：班级：学号：
一、实验目的及要求:
1.实验目的：
(1)熟悉利用QuartusⅡ的原理图输入方法设计组合电路。

(2)学会对实验板上的FPGA/CPLD进行编程下载。

(3)硬件验证自己的设计项目。

2.实验要求：
用与非门设计三人多数表决电路。

(1)要求所设计的电路有三个输入端：A 、 B 、 C
(2)一个输出端：Y
(3)要求对所设计的电路仿真。

(4)下载到实验板上。

二、实验原理：
根据三人多数表决的要求可知：输出
Y+
=①
+
AC
BC
AB
若用与非门进行设计，则对①式右端进行两次取反即可得到下式：
(('AC
AB
Y=②
BC
)'
()
)'
()'
由②式易知整个电路由三个二输入的与非门和一个三输入的与非门组成。

三、实验步骤：
⒈原理图输入
在QuartusⅡ软件界面下，在bdf
.文件中输入原理图如下：
⒉依次进行编译、综合、适配等步骤。

批阅老师：年月日
⒊建立波形文件并对其进行仿真，其中功能仿真图形如下：
其时序仿真图形如下：
四、实验说明：
时序仿真相比功能仿真更符合实际，输出端会有一定的延时。

批阅老师：年月日。

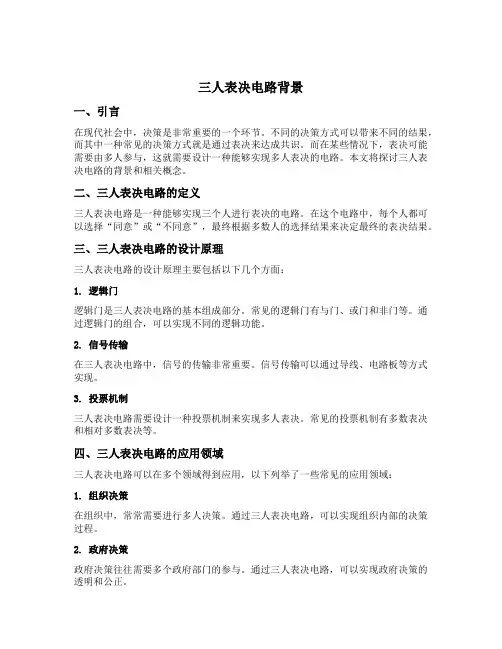

三人表决电路背景一、引言在现代社会中，决策是非常重要的一个环节。

不同的决策方式可以带来不同的结果，而其中一种常见的决策方式就是通过表决来达成共识。

而在某些情况下，表决可能需要由多人参与，这就需要设计一种能够实现多人表决的电路。

本文将探讨三人表决电路的背景和相关概念。

二、三人表决电路的定义三人表决电路是一种能够实现三个人进行表决的电路。

在这个电路中，每个人都可以选择“同意”或“不同意”，最终根据多数人的选择结果来决定最终的表决结果。

三、三人表决电路的设计原理三人表决电路的设计原理主要包括以下几个方面：1. 逻辑门逻辑门是三人表决电路的基本组成部分。

常见的逻辑门有与门、或门和非门等。

通过逻辑门的组合，可以实现不同的逻辑功能。

2. 信号传输在三人表决电路中，信号的传输非常重要。

信号传输可以通过导线、电路板等方式实现。

3. 投票机制三人表决电路需要设计一种投票机制来实现多人表决。

常见的投票机制有多数表决和相对多数表决等。

四、三人表决电路的应用领域三人表决电路可以在多个领域得到应用，以下列举了一些常见的应用领域：1. 组织决策在组织中，常常需要进行多人决策。

通过三人表决电路，可以实现组织内部的决策过程。

2. 政府决策政府决策往往需要多个政府部门的参与。

通过三人表决电路，可以实现政府决策的透明和公正。

3. 项目决策在项目管理中，常常需要进行多人决策。

通过三人表决电路，可以实现项目决策的高效和准确。

4. 学术评审在学术界，常常需要进行多人评审。

通过三人表决电路，可以实现学术评审的公平和客观。

五、三人表决电路的优缺点三人表决电路具有以下优点和缺点：1. 优点•可以实现多人表决，避免了个人意见的主观性和片面性。

•可以提高决策的准确性和公正性。

•可以加快决策的速度，提高工作效率。

2. 缺点•设计和实现三人表决电路需要一定的技术和成本投入。

•电路可能存在故障和失效的风险。

•电路的使用可能受到外界干扰和攻击的影响。

六、结论三人表决电路是一种能够实现多人表决的电路，可以在各个领域得到应用。
