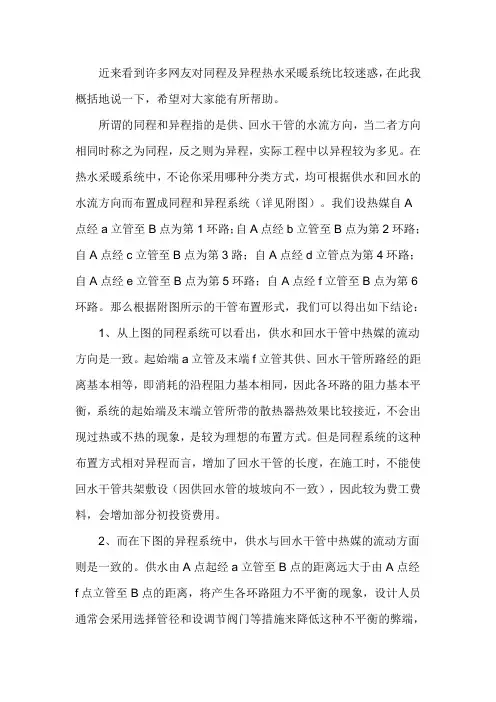

同程式和异程式管路对比

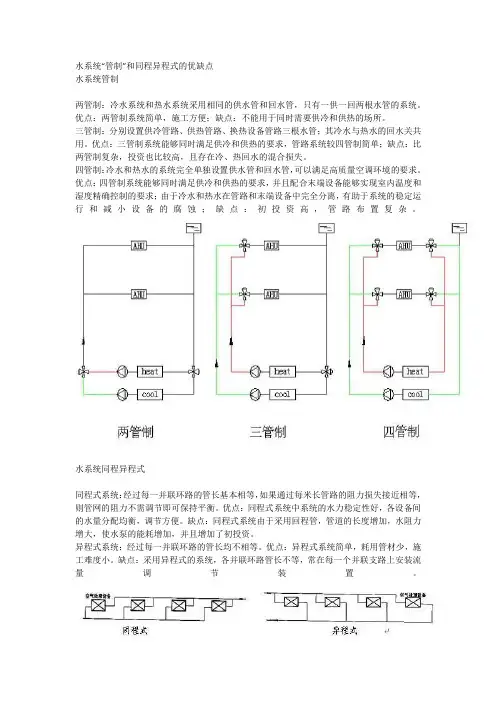

水系统“管制”和同程异程式的优缺点
水系统管制
两管制：冷水系统和热水系统采用相同的供水管和回水管，只有一供一回两根水管的系统。

优点：两管制系统简单，施工方便；缺点：不能用于同时需要供冷和供热的场所。

三管制：分别设置供冷管路、供热管路、换热设备管路三根水管；其冷水与热水的回水关共用。

优点：三管制系统能够同时满足供冷和供热的要求，管路系统较四管制简单；缺点：比两管制复杂，投资也比较高，且存在冷、热回水的混合损失。

四管制：冷水和热水的系统完全单独设置供水管和回水管，可以满足高质量空调环境的要求。

优点：四管制系统能够同时满足供冷和供热的要求，并且配合末端设备能够实现室内温度和湿度精确控制的要求；由于冷水和热水在管路和末端设备中完全分离，有助于系统的稳定运行和减小设备的腐蚀；缺点：初投资高，管路布置复杂。

水系统同程异程式
同程式系统：经过每一并联环路的管长基本相等，如果通过每米长管路的阻力损失接近相等，则管网的阻力不需调节即可保持平衡。

优点：同程式系统中系统的水力稳定性好，各设备间的水量分配均衡，调节方便。

缺点：同程式系统由于采用回程管，管道的长度增加，水阻力增大，使水泵的能耗增加，并且增加了初投资。

异程式系统：经过每一并联环路的管长均不相等。

优点：异程式系统简单，耗用管材少，施工难度小。

缺点：采用异程式的系统，各并联环路管长不等，常在每一个并联支路上安装流量调节装置。

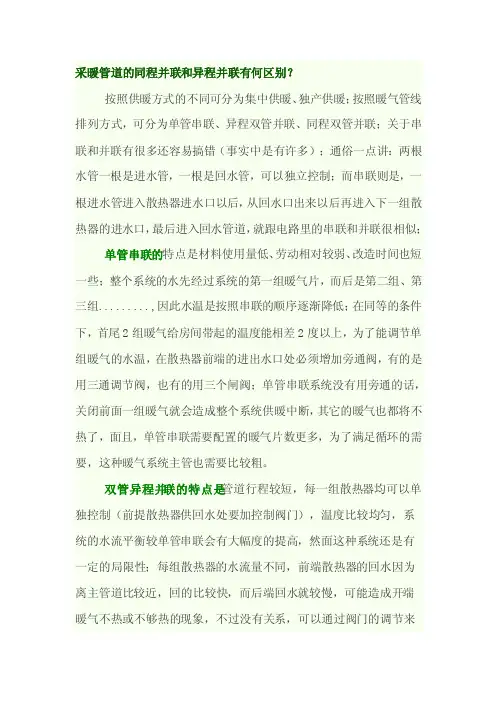

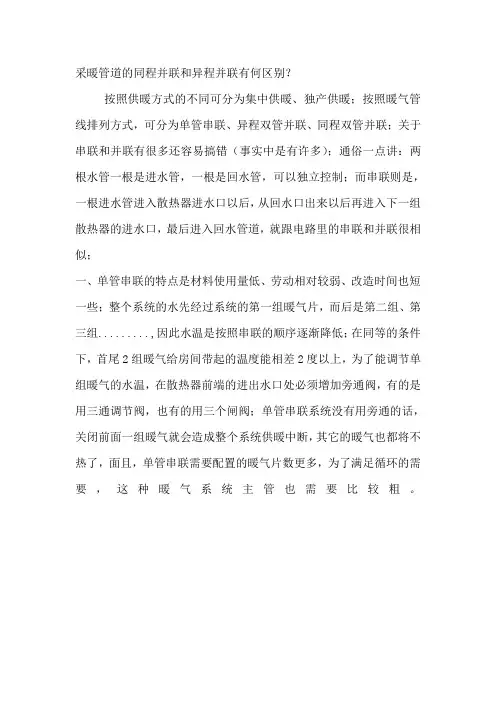

采暖管道的同程并联和异程并联有何区别？按照供暖方式的不同可分为集中供暖、独产供暖；按照暖气管线排列方式，可分为单管串联、异程双管并联、同程双管并联；关于串联和并联有很多还容易搞错（事实中是有许多）；通俗一点讲：两根水管一根是进水管，一根是回水管，可以独立控制；而串联则是，一根进水管进入散热器进水口以后，从回水口出来以后再进入下一组散热器的进水口，最后进入回水管道，就跟电路里的串联和并联很相似；一、单管串联的特点是材料使用量低、劳动相对较弱、改造时间也短一些；整个系统的水先经过系统的第一组暖气片，而后是第二组、第三组.........,因此水温是按照串联的顺序逐渐降低；在同等的条件下，首尾2组暖气给房间带起的温度能相差2度以上，为了能调节单组暖气的水温，在散热器前端的进出水口处必须增加旁通阀，有的是用三通调节阀，也有的用三个闸阀；单管串联系统没有用旁通的话，关闭前面一组暖气就会造成整个系统供暖中断，其它的暖气也都将不热了，面且，单管串联需要配置的暖气片数更多，为了满足循环的需要，这种暖气系统主管也需要比较粗二、双管异程并联的特点是管道行程较短，每一组散热器均可以单独控制（前提散热器供回水处要加控制阀门），温度比较均匀，系统的水流平衡较单管串联会有大幅度的提高，然面这种系统还是有一定的局限性；每组散热器的水流量不同，前端散热器的回水因为离主管道比较近，回的比较快，而后端回水就较慢，可能造成开端暖气不热或不够热的现象，不过没有关系，可以通过阀门的调节来解决问题，在系统工作状态下把前端暖气回水阀门依次关小一些，以确保系统水压的平衡，末端的暖气就会慢慢的热起来了；三、双管同程并联也是叫做双管同程；特点是和双管异程并联基本上一样的，但是在运行原理有差别，简单的说，叫做先供后回，就是前端第一组散热器的回水暂不向主管道循环，而是往下继续走连接下一组散热器的回水管，依次类推，从最末端散热器拉出一根回水管路，回到主管道路的回水管上，系统每组散热器的水流量基本上是相同的，系统非常平衡，一般不会出现末端不热的现象，可以说是一种水利系统平衡最佳的方式；实际生活中关于串联、关联方式供暖的优劣有很多的争议，但是我个人感觉现实生活的一些老小区和较早采暖集中供暖的小区，通常都是串联的管线，而这种串联的管线改为并联的难度会很大（如对楼体有破坏等等）；基本上没有改为并联的可能，除非重新做系统；并联管线一般用在地暖系统中较多，便于准确控制各居室温度，节约供暖的费用。

采暖管道的同程并联和异程并联有何区别？按照供暖方式的不同可分为集中供暖、独产供暖；按照暖气管线排列方式，可分为单管串联、异程双管并联、同程双管并联；关于串联和并联有很多还容易搞错（事实中是有许多）；通俗一点讲：两根水管一根是进水管，一根是回水管，可以独立控制；而串联则是，一根进水管进入散热器进水口以后，从回水口出来以后再进入下一组散热器的进水口，最后进入回水管道，就跟电路里的串联和并联很相似；一、单管串联的特点是材料使用量低、劳动相对较弱、改造时间也短一些；整个系统的水先经过系统的第一组暖气片，而后是第二组、第三组.........,因此水温是按照串联的顺序逐渐降低；在同等的条件下，首尾2组暖气给房间带起的温度能相差2度以上，为了能调节单组暖气的水温，在散热器前端的进出水口处必须增加旁通阀，有的是用三通调节阀，也有的用三个闸阀；单管串联系统没有用旁通的话，关闭前面一组暖气就会造成整个系统供暖中断，其它的暖气也都将不热了，面且，单管串联需要配置的暖气片数更多，为了满足循环的需要，这种暖气系统主管也需要比较粗二、双管异程并联的特点是管道行程较短，每一组散热器均可以单独控制（前提散热器供回水处要加控制阀门），温度比较均匀，系统的水流平衡较单管串联会有大幅度的提高，然面这种系统还是有一定的局限性；每组散热器的水流量不同，前端散热器的回水因为离主管道比较近，回的比较快，而后端回水就较慢，可能造成开端暖气不热或不够热的现象，不过没有关系，可以通过阀门的调节来解决问题，在系统工作状态下把前端暖气回水阀门依次关小一些，以确保系统水压的平衡，末端的暖气就会慢慢的热起来了；三、四、双管同程并联也是叫做双管同程；特点是和双管异程并联基本上一样的，但是在运行原理有差别，简单的说，叫做先供后回，就是前端第一组散热器的回水暂不向主管道循环，而是往下继续走连接下一组散热器的回水管，依次类推，从最末端散热器拉出一根回水管路，回到主管道路的回水管上，系统每组散热器的水流量基本上是相同的，系统非常平衡，一般不会出现末端不热的现象，可以说是一种水利系统平衡最佳的方式；实际生活中关于串联、关联方式供暖的优劣有很多的争议，但是我个人感觉现实生活的一些老小区和较早采暖集中供暖的小区，通常都是串联的管线，而这种串联的管线改为并联的难度会很大（如对楼体有破坏等等）；基本上没有改为并联的可能，除非重新做系统；并联管线一般用在地暖系统中较多，便于准确控制各居室温度，节约供暖的费用。

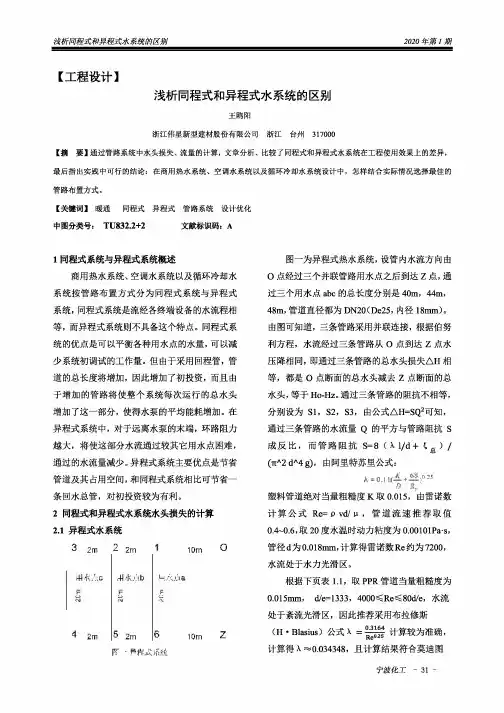

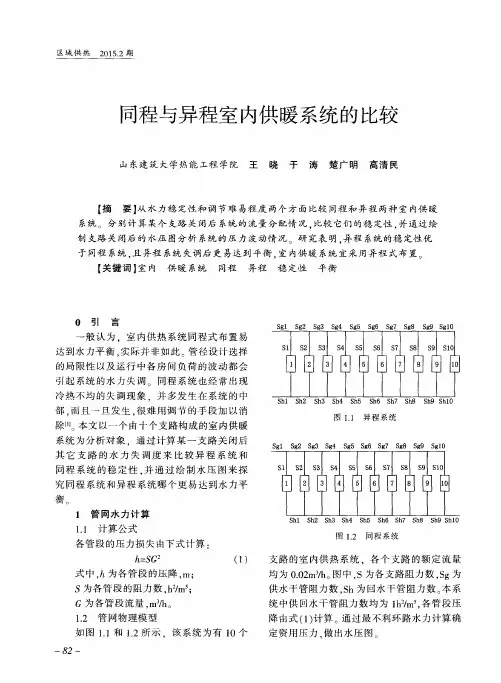

浅析同程式和异程式水系统的区别2020年第1期【工程设计】浅析同程式和异程式水系统的区别王鸥阳浙江伟星新型建材股份有限公司浙江台州317000【摘要】通过管路系统中水头损失、流量的计算，文章分析、比较了同程式和异程式水系统在工程使用效果上的差异，最后指出实践中可行的结论：在商用热水系统、空调水系统以及循环冷却水系统设计中，怎样结合实际情况选择最佳的管路布置方式。

【关键词】暖通同程式异程式管路系统设计优化中图分类号：TU832.2+2文献标识码：A1同程式系统与异程式系统磁商用热水系统、空调水系统以及循环冷却水系统按管路布置方式分为同程式系统与异程式系统，同程式系统是流经各终端设备的水流程相等，而异程式系统则不具备这个特点。

同程式系统的优点是可以平衡各种用水点的水量，可以减少系统初调试的工作量。

但由于采用回程管，管道的总长度将增加，因此增加了初投资，而且由于增加的管路将使整个系统每次运行的总水头增加了这一部分，使得水泵的平均能耗增加。

在异程式系统中，对于远离水泵的末端，环路阻力越大，将使这部分水流通过较其它用水点困难,通过的水流量减少。

异程式系统主要优点是节省管道及其占用空间，和同程式系统相比可节省一条回水总管，对初投资较为有利。

2同程式和异程式水系统水头损失的计算2.1异程式水系统32m22m O10mHi aF642m52m10mF-F料我乐討:Z图一为异程式热水系统，设管内水流方向由O点经过三个并联管路用水点之后到达Z点，通过三个用水点abc的总长度分别是40m,44m,48m,管道直径都为DN20(De25,内径18mm)。

由图可知道，三条管路采用并联连接，根据伯努利方程，水流经过三条管路从O点到达Z点水压降相同，即通过三条管路的总水头损失△!!相等，都是O点断面的总水头减去Z点断面的总水头，等于Ho-Hz o通过三条管路的阻抗不相等,分别设为SI,S2,S3,由公式△H=SQ2可知，通过三条管路的水流量Q的平方与管路阻抗S成反比，而管路阻抗S=8(X l/d+C总)/(tt a2d A4g),由阿里特苏里公式：—0.]1匡+型)口d a t塑料管道绝对当量粗糙度K取0.015,一由雷诺数计算公式Re=P vd/u,管道流速推荐取值0.4-0.6,取20度水温时动力粘度为O.OOlOlPa s,管径d为0.018mm,计算得雷诺数Re约为7200,水流处于水力光滑区。

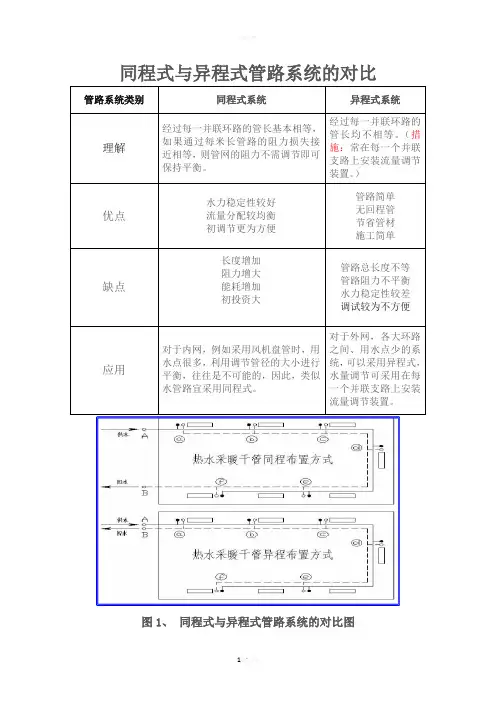

管路系统类别
管路系统类别
异程式系统理解经过每一并联环路的管长基
本相等，如果通过每米长管
路的阻力损失接近相等，则
管网的阻力不需调节即可保
持平衡。

经过每一并联环路的管长均不相等。

（措施：常在每一个并联支路上安装流量调节装置。

优点水力稳定性较好
流量分配较均衡
初调节更为方便管路简单无回程管节省管材
施工简单
缺点长度增加阻力增大 能耗增加 初投资大管路总长度不等
管路阻力不平衡
水力稳定性较差
调试较为不方便
应用
对于内网，例如采用风机盘管时，用水点很多，利用调节管径的大小进行平衡，往往是不可能的，因此，类似水管路宜采用同程式。

对于外网，各大环路 之间、
用水点少的系统，可以采用
异程式，水量调节可采用在
每一个并联支路上安装 流量
调节装置。

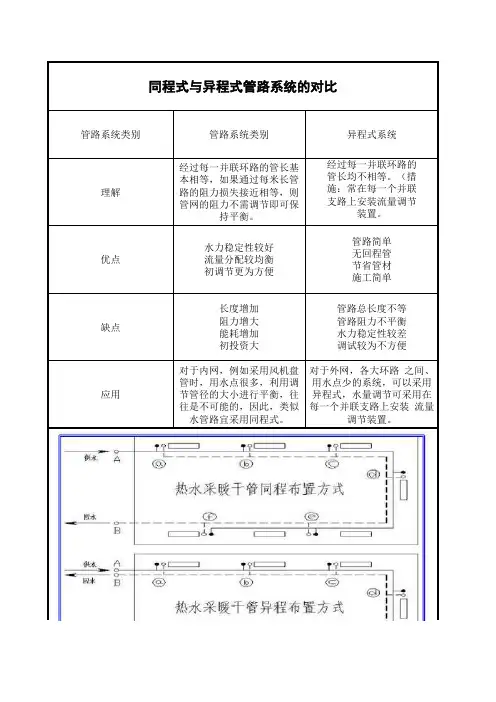

同程式与异程式管路系统的对比。

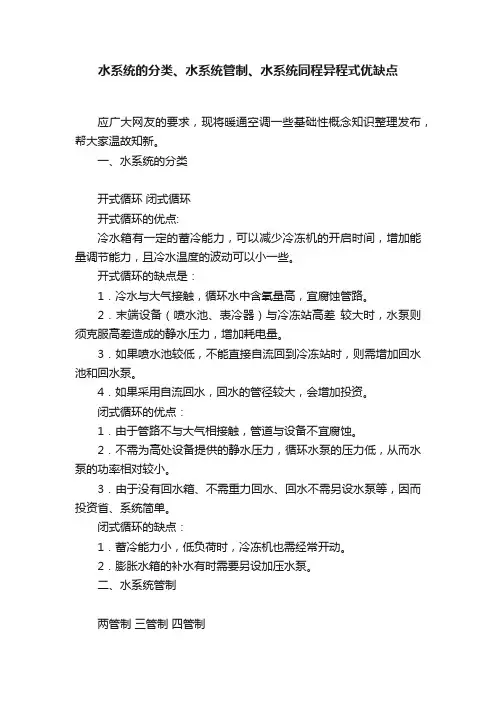

水系统的分类、水系统管制、水系统同程异程式优缺点应广大网友的要求，现将暖通空调一些基础性概念知识整理发布，帮大家温故知新。

一、水系统的分类开式循环闭式循环开式循环的优点:冷水箱有一定的蓄冷能力，可以减少冷冻机的开启时间，增加能量调节能力，且冷水温度的波动可以小一些。

开式循环的缺点是：1．冷水与大气接触，循环水中含氧量高，宜腐蚀管路。

2．末端设备（喷水池、表冷器）与冷冻站高差较大时，水泵则须克服高差造成的静水压力，增加耗电量。

3．如果喷水池较低，不能直接自流回到冷冻站时，则需增加回水池和回水泵。

4．如果采用自流回水，回水的管径较大，会增加投资。

闭式循环的优点：1．由于管路不与大气相接触，管道与设备不宜腐蚀。

2．不需为高处设备提供的静水压力，循环水泵的压力低，从而水泵的功率相对较小。

3．由于没有回水箱、不需重力回水、回水不需另设水泵等，因而投资省、系统简单。

闭式循环的缺点：1．蓄冷能力小，低负荷时，冷冻机也需经常开动。

2．膨胀水箱的补水有时需要另设加压水泵。

二、水系统管制两管制三管制四管制两管制：冷水系统和热水系统采用相同的供水管和回水管，只有一供一回两根水管的系统。

优点：两管制系统简单，施工方便；缺点：不能用于同时需要供冷和供热的场所。

三管制：分别设置供冷管路、供热管路、换热设备管路三根水管；其冷水与热水的回水关共用。

优点：三管制系统能够同时满足供冷和供热的要求，管路系统较四管制简单；缺点：比两管制复杂，投资也比较高，且存在冷、热回水的混合损失。

四管制：冷水和热水的系统完全单独设置供水管和回水管，可以满足高质量空调环境的要求。

优点：四管制系统能够同时满足供冷和供热的要求，并且配合末端设备能够实现室内温度和湿度精确控制的要求；由于冷水和热水在管路和末端设备中完全分离，有助于系统的稳定运行和减小设备的腐蚀；缺点：初投资高，管路布置复杂。

三、水系统同程异程式同程式系统：经过每一并联环路的管长基本相等，如果通过每米长管路的阻力损失接近相等，则管网的阻力不需调节即可保持平衡。

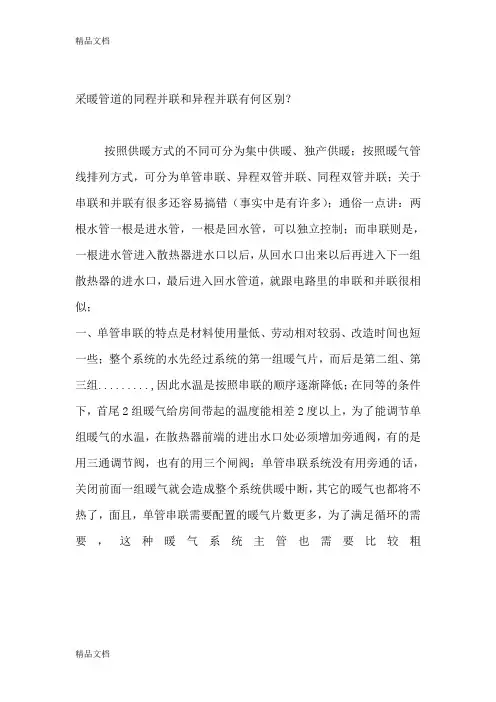

采暖管道的同程并联和异程并联有何区别？按照供暖方式的不同可分为集中供暖、独产供暖；按照暖气管线排列方式，可分为单管串联、异程双管并联、同程双管并联；关于串联和并联有很多还容易搞错（事实中是有许多）；通俗一点讲：两根水管一根是进水管，一根是回水管，可以独立控制；而串联则是，一根进水管进入散热器进水口以后，从回水口出来以后再进入下一组散热器的进水口，最后进入回水管道，就跟电路里的串联和并联很相似；一、单管串联的特点是材料使用量低、劳动相对较弱、改造时间也短一些；整个系统的水先经过系统的第一组暖气片，而后是第二组、第三组.........,因此水温是按照串联的顺序逐渐降低；在同等的条件下，首尾2组暖气给房间带起的温度能相差2度以上，为了能调节单组暖气的水温，在散热器前端的进出水口处必须增加旁通阀，有的是用三通调节阀，也有的用三个闸阀；单管串联系统没有用旁通的话，关闭前面一组暖气就会造成整个系统供暖中断，其它的暖气也都将不热了，面且，单管串联需要配置的暖气片数更多，为了满足循环的需要，这种暖气系统主管也需要比较粗。

二、双管异程并联的特点是管道行程较短，每一组散热器均可以单独控制（前提散热器供回水处要加控制阀门），温度比较均匀，系统的水流平衡较单管串联会有大幅度的提高，然面这种系统还是有一定的局限性；每组散热器的水流量不同，前端散热器的回水因为离主管道比较近，回的比较快，而后端回水就较慢，可能造成开端暖气不热或不够热的现象，不过没有关系，可以通过阀门的调节来解决问题，在系统工作状态下把前端暖气回水阀门依次关小一些，以确保系统水压的平衡，末端的暖气就会慢慢的热起来了；三、双管同程并联也是叫做双管同程；特点是和双管异程并联基本上一样的，但是在运行原理有差别，简单的说，叫做先供后回，就是前端第一组散热器的回水暂不向主管道循环，而是往下继续走连接下一组散热器的回水管，依次类推，从最末端散热器拉出一根回水管路，回到主管道路的回水管上，系统每组散热器的水流量基本上是相同的，系统非常平衡，一般不会出现末端不热的现象，可以说是一种水利系统平衡最佳的方式；实际生活中关于串联、关联方式供暖的优劣有很多的争议，但是我个人感觉现实生活的一些老小区和较早采暖集中供暖的小区，通常都是串联的管线，而这种串联的管线改为并联的难度会很大（如对楼体有破坏等等）；基本上没有改为并联的可能，除非重新做系统；并联管线一般用在地暖系统中较多，便于准确控制各居室温度，节约供暖的费用。

采暖管道的‎同程并联和‎异程并联有‎何区别？按照供暖方‎式的不同可‎分为集中供‎暖、独产供暖；按照暖气管‎线排列方式‎，可分为单管‎串联、异程双管并‎联、同程双管并‎联；关于串联和‎并联有很多‎还容易搞错‎（事实中是有‎许多）；通俗一点讲‎：两根水管一‎根是进水管‎，一根是回水‎管，可以独立控‎制；而串联则是‎，一根进水管‎进入散热器‎进水口以后‎，从回水口出‎来以后再进‎入下一组散‎热器的进水‎口，最后进入回‎水管道，就跟电路里‎的串联和并‎联很相似；单管串联的‎特点是材料‎使用量低、劳动相对较‎弱、改造时间也‎短一些；整个系统的‎水先经过系‎统的第一组‎暖气片，而后是第二‎组、第三组.........,因此水温是‎按照串联的‎顺序逐渐降‎低；在同等的条‎件下，首尾2组暖‎气给房间带‎起的温度能‎相差2度以‎上，为了能调节‎单组暖气的‎水温，在散热器前‎端的进出水‎口处必须增‎加旁通阀，有的是用三‎通调节阀，也有的用三‎个闸阀；单管串联系‎统没有用旁‎通的话，关闭前面一‎组暖气就会‎造成整个系‎统供暖中断‎，其它的暖气‎也都将不热‎了，面且，单管串联需‎要配置的暖‎气片数更多‎，为了满足循‎环的需要，这种暖气系‎统主管也需‎要比较粗。

双管异程并‎联的特点是‎管道行程较‎短，每一组散热‎器均可以单‎独控制（前提散热器‎供回水处要‎加控制阀门‎），温度比较均‎匀，系统的水流‎平衡较单管‎串联会有大‎幅度的提高‎，然面这种系‎统还是有一‎定的局限性‎；每组散热器‎的水流量不‎同，前端散热器‎的回水因为‎离主管道比‎较近，回的比较快‎，而后端回水‎就较慢，可能造成开‎端暖气不热‎或不够热的‎现象，不过没有关‎系，可以通过阀‎门的调节来‎解决问题，在系统工作‎状态下把前‎端暖气回水‎阀门依次关‎小一些，以确保系统‎水压的平衡‎，末端的暖气‎就会慢慢的‎热起来了；双管同程并‎联也是叫做‎双管同程；特点是和双‎管异程并联‎基本上一样‎的，但是在运行‎原理有差别‎，简单的说，叫做先供后‎回，就是前端第‎一组散热器‎的回水暂不‎向主管道循‎环，而是往下继‎续走连接下‎一组散热器‎的回水管，依次类推，从最末端散‎热器拉出一‎根回水管路‎，回到主管道‎路的回水管‎上，系统每组散‎热器的水流‎量基本上是‎相同的，系统非常平‎衡，一般不会出‎现末端不热‎的现象，可以说是一‎种水利系统‎平衡最佳的‎方式；实际生活中‎关于串联、关联方式供‎暖的优劣有‎很多的争议‎，但是我个人‎感觉现实生‎活的一些老‎小区和较早‎采暖集中供‎暖的小区，通常都是串‎联的管线，而这种串联‎的管线改为‎并联的难度‎会很大（如对楼体有‎破坏等等）；基本上没有‎改为并联的‎可能，除非重新做‎系统；并联管线一‎般用在地暖‎系统中较多‎，便于准确控‎制各居室温‎度，节约供暖的‎费用。
