教你如何看懂cad钢筋图纸,图纸符号所表达含义

钢筋符号大全及如何看懂钢筋图纸如何看钢筋图纸热扎钢筋等级和直径符号一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。

2Φ25伸入支座，3Φ22，不伸入支座。

下排筋5Φ25，通长布置。

一、箍筋表示方法：⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

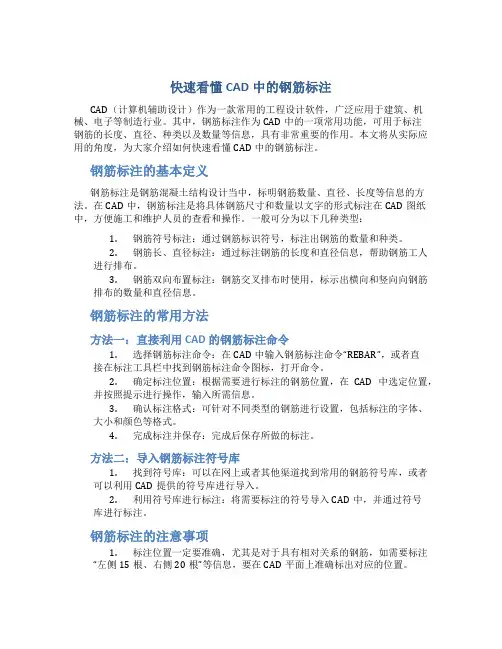

快速看懂CAD中的钢筋标注CAD（计算机辅助设计）作为一款常用的工程设计软件，广泛应用于建筑、机械、电子等制造行业。

其中，钢筋标注作为CAD中的一项常用功能，可用于标注钢筋的长度、直径、种类以及数量等信息，具有非常重要的作用。

本文将从实际应用的角度，为大家介绍如何快速看懂CAD中的钢筋标注。

钢筋标注的基本定义钢筋标注是钢筋混凝土结构设计当中，标明钢筋数量、直径、长度等信息的方法。

在CAD中，钢筋标注是将具体钢筋尺寸和数量以文字的形式标注在CAD图纸中，方便施工和维护人员的查看和操作。

一般可分为以下几种类型：1.钢筋符号标注：通过钢筋标识符号，标注出钢筋的数量和种类。

2.钢筋长、直径标注：通过标注钢筋的长度和直径信息，帮助钢筋工人进行排布。

3.钢筋双向布置标注：钢筋交叉排布时使用，标示出横向和竖向向钢筋排布的数量和直径信息。

钢筋标注的常用方法方法一：直接利用CAD的钢筋标注命令1.选择钢筋标注命令：在CAD中输入钢筋标注命令“REBAR”，或者直接在标注工具栏中找到钢筋标注命令图标，打开命令。

2.确定标注位置：根据需要进行标注的钢筋位置，在CAD中选定位置，并按照提示进行操作，输入所需信息。

3.确认标注格式：可针对不同类型的钢筋进行设置，包括标注的字体、大小和颜色等格式。

4.完成标注并保存：完成后保存所做的标注。

方法二：导入钢筋标注符号库1.找到符号库：可以在网上或者其他渠道找到常用的钢筋符号库，或者可以利用CAD提供的符号库进行导入。

2.利用符号库进行标注：将需要标注的符号导入CAD中，并通过符号库进行标注。

钢筋标注的注意事项1.标注位置一定要准确，尤其是对于具有相对关系的钢筋，如需要标注“左侧15根、右侧20根”等信息，要在CAD平面上准确标出对应的位置。

2.对于不同类型的钢筋，标注的格式和内容可能会有所不同，要进行区分。

3.对于复杂的钢筋结构，需要提前绘制出CAD的钢筋标准图纸，再进行相应的标注操作。

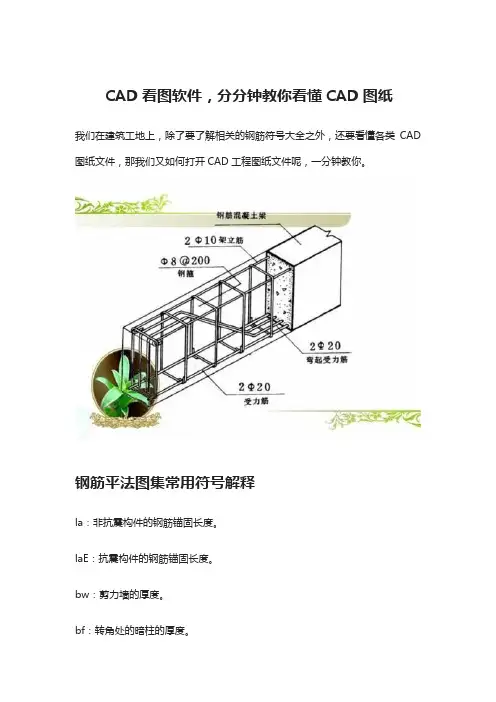

CAD看图软件，分分钟教你看懂CAD图纸
我们在建筑工地上，除了要了解相关的钢筋符号大全之外，还要看懂各类CAD 图纸文件，那我们又如何打开CAD工程图纸文件呢，一分钟教你。

钢筋平法图集常用符号解释
la：非抗震构件的钢筋锚固长度。

laE：抗震构件的钢筋锚固长度。

bw：剪力墙的厚度。

bf：转角处的暗柱的厚度。

ln：梁的净跨度。

llE：钢筋的搭接长度。

hc：支座的净宽度。

λv：为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2,应按360N/mm2计算；箍筋或拉筋沿竖向间距：一级不宜大于100mm，
迅捷CAD看图软件，可以轻松打开图纸，并进行相应的操作。

第一步：我们先准备一张CAD工程图纸和专业的迅捷CAD看图软件在自己的桌面上。

第二步：我们打开该应用软件，在左上方的菜单中打开CAD图纸文件。

第三步：打开文件之后，滑动鼠标，在左侧的属性设置中找到【平移】属性，把图纸调整到合适的大小。

第四步：在左边的属性中我们可以自由编辑，完成之后，点击保存文件即可。

相关的操作还有很多，希望大家都可以充分的了解。

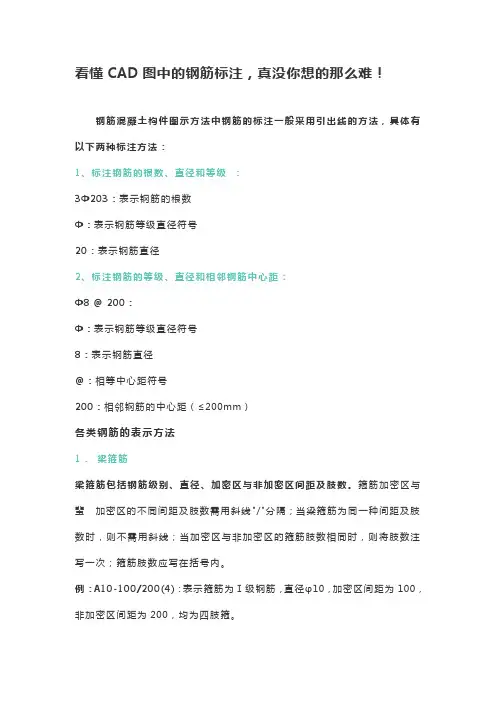

看懂CAD图中的钢筋标注，真没你想的那么难！钢筋混凝土构件图示方法中钢筋的标注一般采用引出线的方法，具体有以下两种标注方法：1、标注钢筋的根数、直径和等级：3Ф203：表示钢筋的根数Ф：表示钢筋等级直径符号20：表示钢筋直径2、标注钢筋的等级、直径和相邻钢筋中心距：Ф8 @ 200：Ф：表示钢筋等级直径符号8：表示钢筋直径@：相等中心距符号200：相邻钢筋的中心距（≤200mm）各类钢筋的表示方法1．梁箍筋梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。

箍筋加密区与蜚加密区的不同间距及肢数需用斜线"/"分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。

例：A10-100/200(4)：表示箍筋为Ⅰ级钢筋，直径φ10，加密区间距为100，非加密区间距为200，均为四肢箍。

A8-100(4)/150(2)：表示箍筋为Ⅰ级钢筋，直径φ8，加密区间距为100，四肢箍，非加密区间距为150，两肢箍。

需要注意的是：此处表示间距不是用"＠"，而是用"－"。

当抗震结构中的非框架梁及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用斜线"/"将其分隔开来。

注写时，先注写梁支座端部的箍筋（包括箍筋的箍数、钢筋级别、直径、间距及肢数），在斜线后注写梁跨中部分的箍筋间距及肢数。

例：13A10-150/200(4)：表示箍筋为Ⅰ级钢筋，直径φ10；梁的两端各有13个四肢箍，间距为150；梁跨中部分，间距为200，四肢箍。

18A12-120(4)/200(2)：表示箍筋为Ⅰ级钢筋，直径φ12；梁的两端各有18个四肢箍，间距为120；梁跨中部分，间距为200，两肢箍。

2．梁上部贯通筋或架立筋梁上部贯通筋或架立筋根数，应根据结构受力要求及箍筋肢数等构造要求而定。

注写时，须将架立筋写入括号内。

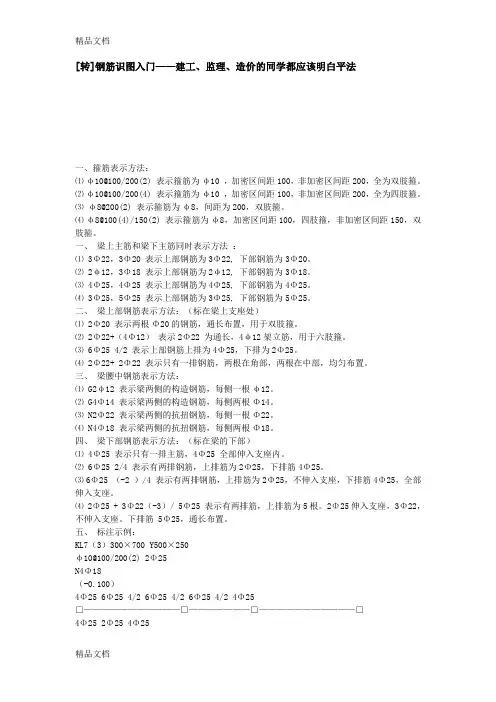

[转]钢筋识图入门——建工、监理、造价的同学都应该明白平法一、箍筋表示方法：⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。

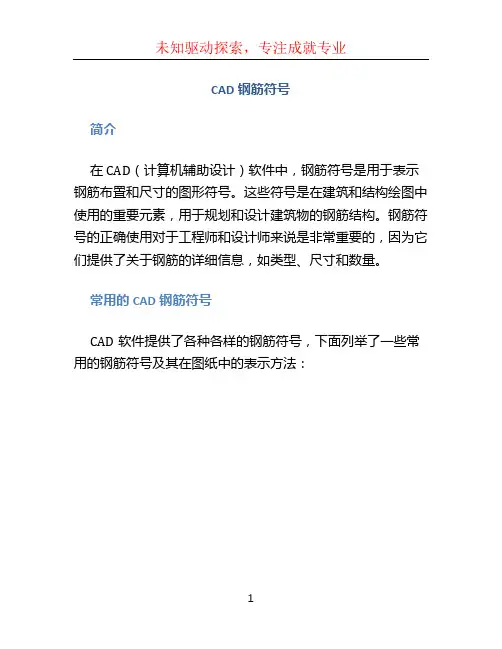

CAD钢筋符号简介在CAD（计算机辅助设计）软件中，钢筋符号是用于表示钢筋布置和尺寸的图形符号。

这些符号是在建筑和结构绘图中使用的重要元素，用于规划和设计建筑物的钢筋结构。

钢筋符号的正确使用对于工程师和设计师来说是非常重要的，因为它们提供了关于钢筋的详细信息，如类型、尺寸和数量。

常用的CAD钢筋符号CAD软件提供了各种各样的钢筋符号，下面列举了一些常用的钢筋符号及其在图纸中的表示方法：1.直筋直筋符号直筋用于表示水平或垂直于图纸的直线钢筋。

在CAD中，直筋通常使用直线段进行表示，长度和方向根据需要进行调整。

2.弯钩弯钩符号弯钩用于表示钢筋弯折或锚固的部分。

在CAD中，弯钩符号由一条直线和两个弯曲部分组成，弯曲部分的角度和长度可根据需要进行调整。

3.U形钩U形钩符号U形钩用于表示钢筋的连接或搭接部分。

在CAD中，U形钩符号由一条直线和一个U形弯曲部分组成，弯曲部分的半径和方向可根据需要进行调整。

4.钢筋网钢筋网符号钢筋网用于表示钢筋的网格布置，通常用于混凝土结构的加固。

在CAD中，钢筋网符号由水平和垂直线段组成，线段的间距和尺寸可根据需要进行调整。

CAD中使用钢筋符号的步骤使用CAD软件绘制钢筋符号可以按照以下步骤进行：1.选择绘图工具在CAD软件中，选择合适的绘图工具，如直线工具或圆弧工具，用于绘制钢筋符号的不同部分。

2.绘制直筋首先，使用直线工具绘制直筋的直线段。

根据需要，可以使用CAD软件的编辑工具修改直线的长度和方向。

3.绘制弯钩和U形钩使用圆弧工具绘制弯钩和U形钩的弯曲部分。

可以根据需要调整圆弧的半径和方向。

4.绘制钢筋网使用直线工具绘制钢筋网的水平和垂直线段。

可以根据需要调整线段的间距和尺寸。

5.调整符号大小和位置根据需要，使用CAD软件的缩放和移动工具调整钢筋符号的大小和位置，以适应图纸的比例和布局。

总结CAD钢筋符号是在建筑和结构绘图中常用的符号，用于表示钢筋的布置和尺寸。

在CAD软件中使用钢筋符号可以通过选择适当的绘图工具，绘制直线段和圆弧来完成。

图纸入门,图纸上钢筋的符号及含义如;KL5(2)200×500 ,φ6@100/150 , 2φ18;2φ16 ,N2φ12含义为:面积为200×500的框架梁5号，两梁跨，梁上箍筋为6号，加密区为100mm非加密区为150mm,上层主筋为2根直径18mm，下层为2根直径16mm，腰筋(N)为2根直径12mm.梁编号由梁类型代号、序号、跨数及有无悬挑代号几项组成，应符合表10-1的规定。

表10-1梁类型代号序号跨数及是否带有悬挑楼层框架梁 KL XX (XX)或(XXA)或(XXB)屋面框架梁 WKL XX (XX)或(XXA)或(XXB)框支梁 KZL XX (XX)或(XXA)或(XXB)非框架梁 L XX (XX)或(XXA)或(XXB)悬挑梁 XL XX注:(XXA)为一端有悬挑，(XXB) 为两端有悬挑，悬挑不计入跨数。

例:KL7(5A)表示第7号框架梁，5跨，一端有悬挑。

? 等截面梁的截面尺寸用 b X h 表示;加腋梁用b X h ,Lt×ht表示，其中Lt 为腋长，ht为腋高;悬挑梁根部和端部的高度不同时，用斜线“/ ”分隔根部与端部的高度值。

例:300×700 Y500×250表示加腋梁跨中截面为300×700，腋长为500，腋高为250; 200×500/300 表示悬挑梁的宽度为200，根部高度为500，端部高度为300。

? 箍筋加密区与非加密区的间距用斜线“/ ”分开，当梁箍筋为同一种间距时，则不需用斜线;箍筋肢数用括号括住的数字表示。

例:φ8@100/200(4) 表示箍筋加密区间距为100，非加密区间距为200，均为四肢箍。

? 梁上部或下部纵向钢筋多于一排时，各排筋按从上往下的顺序用斜线“/ ”分开;同一排纵筋有两种直径时，则用加号“+”将两种直径的纵筋相连，注写时角部纵筋写在前面。

例: 6φ25 4/2 表示上一排纵筋为4φ25，下一排纵筋为2φ25;2φ25+2φ22 表示有四根纵筋，2φ25 放在角部，2φ22放在中部。

令⼈头疼的钢筋图纸看不懂怎么办？⽼师傅教你如何看懂钢筋在我们的⽣活中很少见，⼀般在⼯地上是特别的多，在⼀个施⼯项⽬中，有多种图纸，其中钢筋图纸是最让⼈头疼的。

看不懂钢筋图纸怎么办？⽼师傅教你如何看懂。

⼀、钢筋的级别我们通常在⼯地上所见到的钢筋，唯⼀区别就是粗和细，其实在不同的施⼯中，所⽤到的钢筋种外形和钢种，⽤途也都不⼀样，详情请看下⽅图⽚。

也会不⼀样。

钢筋有钢筋有4个等级、2种外形和钢种，⽤途也都不⼀样⼆、钢筋的表⽰种类1.梁（主、次梁，地梁，圈梁）2.柱（受⼒柱，构造柱）3.板（单向板，双向板）三、快速识别钢筋符号1、标注钢筋的根数、直径、等级例：6Ф606：表⽰钢筋的根数Ф：表⽰钢筋等级直径符号60：表⽰钢筋直径2、标注钢筋的等级、直径和相邻钢筋中⼼距例：Ф20 @ 600Ф：表⽰钢筋等级直径符号20：表⽰钢筋直径@：相等中⼼距符号600：相邻钢筋的中⼼距（≤600mm）四、钢筋的具体作⽤、受⼒筋：构件中承受拉应⼒和压应⼒的钢筋。

⽤于梁、板、柱等各种钢筋混凝⼟构件中。

1、受⼒筋：、箍筋：构件中承受⼀部分斜拉应⼒（剪应⼒），并固定纵向钢筋的位置。

⽤于梁和柱中。

2、箍筋：、架⽴筋：与梁内受⼒筋、箍筋⼀起构成钢筋的⾻架。

3、架⽴筋：、分布筋：与板内受⼒筋⼀起构成钢筋的⾻架，垂直于受⼒筋。

4、分布筋：、构造筋：因构造要求和施⼯安装需要配置的钢筋。

5、构造筋：6、保护层：为了使钢筋在构件中不被锈蚀，加强钢筋与混凝⼟的粘结⼒，在各种构件中的受⼒筋外⾯，必须要有⼀定厚度的混凝⼟，这层混凝⼟就被称为钢筋的保护层。

五、常⽤的构件代号六、看图纸的⼯具作为⼀名经验丰富的设计师，当我们接受到图纸⽂件后，是⽆法直接打开的，即使⼀份图纸再看图软件，将图纸添加进⼊，即可迅捷CAD看图简单，也是有图层组成，包含着各信息，需要搭载迅捷快速打开。

特⾊功能：1、随意变换图纸背景颜⾊，瞬间提升看图⽓质；2、切换图纸三维视⾓，全⽅位看图；3、⼩树苗每天成长⼀点点，办公更加透彻。

如何在2分钟内看懂钢筋图纸？10年老师傅教你方法，看完就开窍了钢筋图纸符号密密麻麻的，对于不会看钢筋图纸的施工员来说看钢筋图纸可能跟看天书差不多。

但是只要你掌握以下这些方法，就能轻松看懂钢筋图纸啦。

一、钢筋分类1. 按力学性能分为四个等级（1）HPB235表示一级钢筋（2）HRB335表示二级钢筋（3）HRB400表示三级钢筋（4）RRB400表示四级钢筋H：表示热轧P：表示光圆R：表示带肋B：表示钢筋二、钢筋标注方法1. 表示钢筋的根数等级、直径（1）2Ф302表示钢筋的根数，Ф表示钢筋等级直径符号，30表示钢筋直径2. 表示钢筋的等级、直径和相邻钢筋中心距。

（1）Ф4 @ 200Ф表示钢筋等级直径符号，4表示钢筋直径，@中心距符号，200相邻钢筋的中心距（≤200mm）。

三、钢筋的表示方法1. 箍筋（1）φ10@150/100(2)：表示箍筋数量为10 ，加密区间距150，非加密区间距100，全为双肢箍。

（2）φ10@150/100(4)：表示箍筋数量为10 ，加密区间距150，非加密区间距100，全为四肢箍。

（3）φ6@100(2)：表示箍筋数量为6，间距为100，双肢箍。

（4）φ6@100(4)/200(2)：表示箍筋为φ6，加密区间距100，四肢箍，非加密区间距200，双肢箍。

2. 梁箍筋（1）A10-200/100(4)：表示箍筋为Ⅰ级钢筋，钢筋直径为10，加密区间距为200，非加密区间距为100，均为四肢箍。

（2）A8-200(4)/150(2)：表示箍筋为Ⅰ级钢筋，钢筋直径为8，加密区间距为200，四肢箍，非加密区间距为150，均为两肢箍。

需要注意的是此处表示间距不是用'＠'，而是用'－'。

3. 梁上部贯通筋（1）4B22+(2A12)：4B22表示贯通筋用于双肢箍，2A12为架立筋。

（2）2B22+2B20：表示梁的上部配置2B22的贯通筋，梁的下部配置2B20的贯通筋。

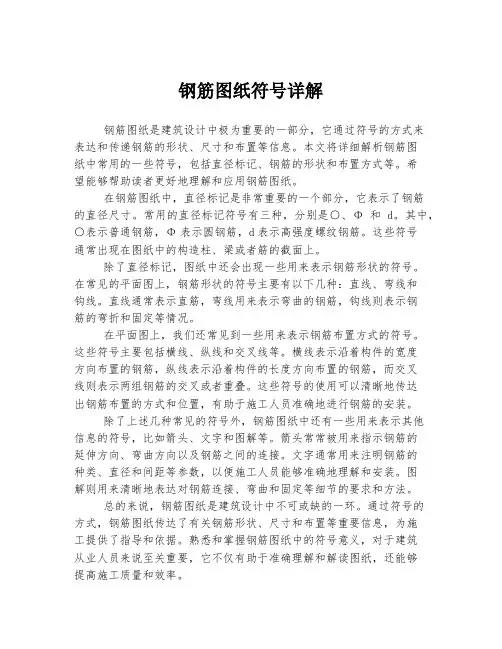

钢筋图纸符号详解钢筋图纸是建筑设计中极为重要的一部分，它通过符号的方式来表达和传递钢筋的形状、尺寸和布置等信息。

本文将详细解析钢筋图纸中常用的一些符号，包括直径标记、钢筋的形状和布置方式等。

希望能够帮助读者更好地理解和应用钢筋图纸。

在钢筋图纸中，直径标记是非常重要的一个部分，它表示了钢筋的直径尺寸。

常用的直径标记符号有三种，分别是○、Φ和d。

其中，○表示普通钢筋，Φ表示圆钢筋，d表示高强度螺纹钢筋。

这些符号通常出现在图纸中的构造柱、梁或者筋的截面上。

除了直径标记，图纸中还会出现一些用来表示钢筋形状的符号。

在常见的平面图上，钢筋形状的符号主要有以下几种：直线、弯线和钩线。

直线通常表示直筋，弯线用来表示弯曲的钢筋，钩线则表示钢筋的弯折和固定等情况。

在平面图上，我们还常见到一些用来表示钢筋布置方式的符号。

这些符号主要包括横线、纵线和交叉线等。

横线表示沿着构件的宽度方向布置的钢筋，纵线表示沿着构件的长度方向布置的钢筋，而交叉线则表示两组钢筋的交叉或者重叠。

这些符号的使用可以清晰地传达出钢筋布置的方式和位置，有助于施工人员准确地进行钢筋的安装。

除了上述几种常见的符号外，钢筋图纸中还有一些用来表示其他信息的符号，比如箭头、文字和图解等。

箭头常常被用来指示钢筋的延伸方向、弯曲方向以及钢筋之间的连接。

文字通常用来注明钢筋的种类、直径和间距等参数，以便施工人员能够准确地理解和安装。

图解则用来清晰地表达对钢筋连接、弯曲和固定等细节的要求和方法。

总的来说，钢筋图纸是建筑设计中不可或缺的一环。

通过符号的方式，钢筋图纸传达了有关钢筋形状、尺寸和布置等重要信息，为施工提供了指导和依据。

熟悉和掌握钢筋图纸中的符号意义，对于建筑从业人员来说至关重要，它不仅有助于准确理解和解读图纸，还能够提高施工质量和效率。

钢筋图纸符号的详解就到这里了。

希望通过本文的介绍，读者能够更好地理解和掌握钢筋图纸中的符号意义，从而在应用图纸的过程中做到更加准确和高效。

看懂CAD图中的钢筋标注，真没你想的那么难！钢筋混凝土构件图示方法中钢筋的标注一般采用引出线的方法，具体有以下两种标注方法：1、标注钢筋的根数、直径和等级：3Ф203：表示钢筋的根数Ф：表示钢筋等级直径符号20：表示钢筋直径2、标注钢筋的等级、直径和相邻钢筋中心距：Ф8 @ 200：Ф：表示钢筋等级直径符号8：表示钢筋直径@：相等中心距符号200：相邻钢筋的中心距（≤200mm）各类钢筋的表示方法1．梁箍筋梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。

箍筋加密区与蜚加密区的不同间距及肢数需用斜线"/"分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。

例：A10-100/200(4)：表示箍筋为Ⅰ级钢筋，直径φ10，加密区间距为100，非加密区间距为200，均为四肢箍。

A8-100(4)/150(2)：表示箍筋为Ⅰ级钢筋，直径φ8，加密区间距为100，四肢箍，非加密区间距为150，两肢箍。

需要注意的是：此处表示间距不是用"＠"，而是用"－"。

当抗震结构中的非框架梁及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用斜线"/"将其分隔开来。

注写时，先注写梁支座端部的箍筋（包括箍筋的箍数、钢筋级别、直径、间距及肢数），在斜线后注写梁跨中部分的箍筋间距及肢数。

例：13A10-150/200(4)：表示箍筋为Ⅰ级钢筋，直径φ10；梁的两端各有13个四肢箍，间距为150；梁跨中部分，间距为200，四肢箍。

18A12-120(4)/200(2)：表示箍筋为Ⅰ级钢筋，直径φ12；梁的两端各有18个四肢箍，间距为120；梁跨中部分，间距为200，两肢箍。

2．梁上部贯通筋或架立筋梁上部贯通筋或架立筋根数，应根据结构受力要求及箍筋肢数等构造要求而定。

注写时，须将架立筋写入括号内。

老师傅3分钟教你看懂钢筋图纸，零基础也能成为顶级设计师在工地上，总有一些戴着头盔却不搬砖的人，手里拿着一张图在比划着什么，这就是钢筋图纸。

钢筋图纸比较复杂，很难看懂，老师傅教你3分钟就能看懂钢筋图纸，不用再求着别人教你了。

一、钢筋图纸上表示的种类1.梁（主、次梁，地梁，圈梁）2.柱（受力柱，构造柱）3.板（单向板，双向板）二、钢筋的分类按强度标准可分为这四级：一级钢筋（HPB235/HPB300两种）普通是光面钢筋二级钢筋（HRB335）是螺纹钢筋三级钢筋（HRB400）是螺纹钢筋四级钢筋（HRB500）有月牙肋和螺纹三、常用构建代号四、箍筋的表示方法⑴ φ10@100/200(2)：表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵ φ10@100/200(4)：表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶ φ8@200(2)：表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2)：表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

五、钢筋的标注方法第一种第二种六、钢筋算量基本方法1、上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋长度＝净跨长＋左右支座锚固值七、查看钢筋图纸学会了看懂钢筋图纸，接下来就要学会如何查看，虽然我们都会制图，但不可能绘制完成后就放在一边不复查，很多制图员都配备了一款看图工具，它就是完全不收费的迅捷CAD看图软件。

轻松打开CAD文件，滑动鼠标对图纸放大缩小，测量图纸，在图纸上标注都可以完成，还有切换三位视角的功能，从不同方向查看图纸，免费的工具是每一位制图员的最爱。

这些都是看懂钢筋图纸的方法，大家可以收藏起来慢慢看，分享给更多的人，让大家一起学习吧！。

框架柱KZ 框支柱KZZ 芯柱XZ 梁上柱LZ 剪力墙上柱QZφ10@100/250,表示箍筋为HPB300级钢筋，直径φ10，加密区间距为100，非加密区间距为250.φ10@100/250（φ12@100），表示柱中箍筋为HPB300级钢筋，直径φ10，加密区间距为100，非加密区间距为250.框架节点核芯区箍筋为HPB300级钢筋，直径φ12，间距为100. φ10@100，表示沿柱全高范围内箍筋均为HPB300级钢筋，直径φ10，间距为100.Lφ10@100/200,表示采用螺旋箍筋，HPB300级钢筋，直径φ10，加密区间距为100，非加密区间距为200.约束边缘构件YBZ 构造边缘构件GBZ 非边缘暗柱AZ 扶壁柱FBZ对于分布钢筋网的排数规定：非抗震：当剪力墙厚度大于160时，应配置双排；当其厚度不大于160时，宜配置双排。

抗震：当剪力墙厚度不大于400时，应配置双排；当剪力墙厚度大于400，但不大于700时，宜配置三排；当剪力墙厚度大于700时，宜配置四排。

连梁LL 连梁(对角暗撑配筋)LL（JC）连梁（交叉斜筋配筋LL(JX)连梁（集中对角斜筋配筋）LL（DX）暗梁AL 边框梁BKLN10@150,表示墙梁两个侧面纵筋对称配置为：HRB400级钢筋，直径φ10，间距为150. JD2 400×300 +3.100 314，表示2号矩形洞口，洞宽400，洞高300，洞口中心距本结构层楼面3100洞口每边补强钢筋为314.JD3 400×300 +3.100 ，表示3号矩形洞口，洞宽400，洞高300，洞口中心距本结构层楼面3100，洞口每边补强钢筋按构造配置。

JD4 800×300 +3.100 318/314,表示4号矩形洞口，洞宽800,洞高300，洞口中心距本结构层楼面3100，洞宽方向补强钢筋为318，洞高方向补强钢筋为314.JD5 1800×2100+1.800 620 φ8@150，表示5号矩形洞口，洞宽1800，洞高2100，洞口中心距本结构层楼面1800，洞口上下设补强暗梁，每边暗梁纵筋为620，箍筋为φ8@150.YD5 1000 1.800 620 φ8@150 216，表示5号圆形洞口，直径1000，洞口中心距本结构层楼面1800，洞口上下设补强暗梁，每边暗梁纵筋为620，箍筋为φ8@150，环向加强钢筋216.DWQ2(①~⑥),b w =300 OS:H18@200,V20@200 IS:H16@200,V18@200tb φ6@400@400双向表示2号外墙，长度范围为①~⑥之间，墙后为300；外侧水平贯通筋为18@200,竖向贯通筋为20@200；内侧水平贯通筋为16@200，竖向贯通筋为18@200；双向拉筋为φ6，水平间距为400，竖向间距为400.楼面框架梁KL 屋面框架梁WKL 框支梁KZL 非框架梁L 悬挑梁XL 井字梁JZL （××A）为一端有悬挑，（××B）为两段有悬挑，悬挑不计入跨数。

老师傅教你一分钟看懂CAD钢筋图纸！
对于CAD的学习来说，不仅学会绘制图很很重要，学会查看建筑CAD图纸也是很重要的！就拿很多小伙伴们望而却步的建筑图纸来说，密密麻麻的图纸只是看起来比较复杂，当你了解图纸中的符号所代表的含义后，就不会这么头痛了！
一、了解图纸中钢筋符号的基本信息
二、了解图纸中数据代表的含义
三、了解建筑基础的符号的代号及符号信息
四、学会查看图纸
在PC端查看dwg图纸的方法小伙伴们早已经是驾轻就熟了，那么怎么在移动端查看CAD图纸呢？这时就需要使用到迅捷CAD手机看图啦，在手机上随时随地查看图纸很是方便了！
五、了解不同钢筋的用途
六、不断实践总结经验
无论任何时候学习都是需要一步一步脚踏实地的走下去的，千万不要只懂得理论知识而忽略了实践的重要性。

在平常的工作中一定要多多的尝试查看图纸信息，久而久之你的看图效率也会有很大的提升
的！。

施工图纸符号详解！学会让你事半功倍
作为一名工地上的技术人员，识图看图是必备的看家本领，如果技术人员真的是看不懂图纸还真是非常的丢人。

想要快速的掌握建筑结构图，首先就要弄明白图纸里面的各种构建代号、钢筋符号，今天小编就给大家总结了一下。

⑴ φ10@100/200(2)：表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵ φ10@100/200(4)：表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶ φ8@200(2)：表示箍筋为φ8，间距为200，双肢箍。

⑷ φ8@100(4)/150(2)：表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

俗话说的好，理论要和实践相结合，才能达到融会贯通。

我们在用迅捷CAD编辑器绘制图形或者是查看图纸的时候，有时会钢筋符号会出现问号，那是你的CAD编辑器中缺乏钢筋字体，这就需要你安装钢筋字体。

这里就给大家分享一套字体，到迅捷CAD图库“每日一图”下载符号字体。

安装完成之后钢筋符号即可显示出来。

教你如何看懂钢筋图一、箍筋表示方法：⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。

cad2020三级钢筋符号第三级钢筋符号是在建筑工程中用来表示钢筋的规格、数量、位置以及布置方式的一种图形符号。

它能够清晰明确地表达出钢筋在构件中的具体要求，为施工人员提供了重要的参考和指导。

下面是一些常见的cad2020三级钢筋符号的相关参考内容：1. 基本符号：1.1 直筋（直径d）：采用一个实心圆表示，圆心表示钢筋的位置。

1.2 弯钩（弯钩长度l）：采用一个开放的圆弧表示，起始点和终点分别表示钢筋的起点和终点。

1.3 弯折（弯折角度α）：采用一个开放的直线表示，起始点和终点分别表示钢筋的起点和终点。

1.4 弯钩加弯折（弯钩长度l，弯折角度α）：采用一个开放的圆弧和直线组合表示，起始点和终点分别表示钢筋的起点和终点。

2. 数量和间距：2.1 单根（n1）：在直筋的上方用数字表示，表示该规格钢筋的数量。

2.2 多根（n1,n2）：在直筋的上方用两个数字表示，表示不同规格钢筋的数量。

2.3 间距（s）：在直筋的下方用数字表示，表示钢筋的间距。

2.4 对称布置：采用一个实心的圆形和一个开放的圆形组合表示，实心圆形表示主筋的位置，开放圆形表示箍筋的位置。

3. 结构构造：3.1 防止锚固：采用一个带有斜线的矩形表示，表示对钢筋进行锚固或连接。

3.2 箍筋（直径d）：采用一个带有斜线的矩形表示，表示箍筋的位置和布置方式。

3.3 纵筋（直径d1）：采用一个带有斜线的矩形表示，表示纵向筋的位置和布置方式。

3.4 纵筋和箍筋：采用一个带有斜线的矩形表示，左边表示纵筋的位置和布置方式，右边表示箍筋的位置和布置方式。

4. 钢筋直径（d）和等级（G）：使用一个表示直径的数字和一个表示等级的字母组合表示，用于说明钢筋的直径和材质等级。

5. 钢筋标识（标记码）：通常以字母和数字的组合表示，用于唯一标识一个钢筋构件，以便于查找和追踪。

这些是cad2020三级钢筋符号的一些相关参考内容，能够帮助施工人员更加准确地理解和解读图纸中的钢筋要求。
