图纸入门,图纸上钢筋的符号及含义

钢筋符号表示意思什么钢筋符号的意思是什么？钢筋在建筑和工程领域中起着非常重要的作用，它用于加强混凝土结构的强度和稳定性。

在钢筋施工过程中，工程师和施工人员必须准确理解和使用钢筋符号，以确保施工的准确性和安全性。

钢筋符号是一种专门用于表示和标记钢筋在结构图纸上的位置、形状、尺寸和布置的符号系统。

每个符号都代表着一种特定的钢筋形状和尺寸。

通过正确使用这些符号，工程师和施工人员可以根据结构图纸上的要求准确地安装和布置钢筋。

在下面的内容中，我们将详细介绍一些常见的钢筋符号及其表示的意思。

1. 直线段符号：直线段符号用于表示直线段的钢筋。

符号的长度表示钢筋的实际长度，符号的位置表示钢筋的布置位置。

2. 弯曲钢筋符号：弯曲钢筋符号用于表示钢筋的弯曲部分。

符号的形状和弯曲角度表示了钢筋的几何形状和布置方式。

3. 弯折钢筋符号：弯折钢筋符号用于表示钢筋的折弯部分。

符号的形状和折弯角度表示了钢筋的几何形状和布置方式。

4. 钢筋连接符号：钢筋连接符号用于表示钢筋之间的连接方式和形式，例如焊接、扣件等。

符号的形状和方向表示了钢筋连接的具体情况。

5. 钢筋间距符号：钢筋间距符号用于表示钢筋之间的间距。

符号的长度表示了钢筋之间的实际间距。

6. 钢筋尺寸符号：钢筋尺寸符号用于表示钢筋的直径和长度。

符号的不同形状和尺寸表示了不同直径和长度的钢筋。

7. 钢筋标记符号：钢筋标记符号用于表示特定的钢筋，例如主筋、箍筋等。

符号的形状和位置表示了不同类型的钢筋。

以上只是一小部分常见的钢筋符号及其意思。

在实际的工程中，还有很多其他的钢筋符号，每个符号都有其特定的含义和用途。

因此，在进行钢筋施工前，工程师和施工人员需要详细阅读和理解结构图纸中的钢筋符号，以确保施工的准确性和安全性。

总结起来，钢筋符号用于表示和标记钢筋在结构图纸上的位置、形状、尺寸和布置。

通过正确使用这些符号，可以确保钢筋施工过程的准确性和安全性。

对于工程师和施工人员来说，了解和掌握这些钢筋符号的意思非常重要，这将有助于他们在实际施工中正确地安装和布置钢筋。

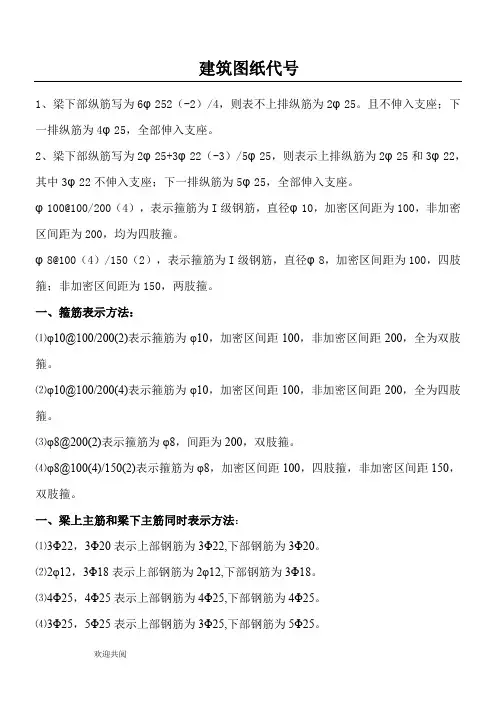

建筑图纸代号1、梁下部纵筋写为6φ252（-2）/4，则表不上排纵筋为2φ25。

且不伸入支座；下一排纵筋为4φ25，全部伸入支座。

2、梁下部纵筋写为2φ25+3φ22（-3）/5φ25，则表示上排纵筋为2φ25和3φ22，其中3φ22不伸入支座；下一排纵筋为5φ25，全部伸入支座。

φφ⑴箍。

⑵箍。

⑶⑷150，一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。

⑵2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。

⑶4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。

⑷3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵2Φ22+（4Φ12）表示2Φ22为通长，4φ12架立筋，用于六肢箍。

⑶6Φ254/2表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷2Φ22+2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

⑴⑵⑶⑷⑴4Φ25⑵⑶6Φ25，全⑷，KL7（3）300×700Y500×250φ10@100/200(2)2Φ25N4Φ18（-0.100）4Φ256Φ254/26Φ254/26Φ254/24Φ25□———————————□———————□———————————□4Φ252Φ254Φ25300×700N4φ10KL7(3)300×700表示框架梁7，有三跨，断面宽300，高700。

Y500×N4Φ18-0.100。

教你如何看懂cad钢筋图纸，图纸符号所表达含义在看CAD图纸时候，常常需要我们记一些钢筋符号。

因为有些钢筋符号也许我们都不认识。

所以，相信很多朋友都遇到这样的问题：一级钢筋的符号怎样表示？工字钢符号是什么符号？⑴φ10@100/200(2)：表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10@100/200(4)：表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200(2)：表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2)：表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

1、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20：表示上部钢筋为3Φ22，下部钢筋为3Φ20。

⑵2φ12，3Φ18：表示上部钢筋为2φ12，下部钢筋为3Φ18。

⑶4Φ25，4Φ25：表示上部钢筋为4Φ25，下部钢筋为4Φ25。

⑷3Φ25，5Φ25：表示上部钢筋为3Φ25，下部钢筋为5Φ25。

2、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20：表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵2Φ22+（4Φ12）：表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶6Φ25 4/2：表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷2Φ22+ 2Φ22：表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

3、梁腰中钢筋表示方法：⑴G2φ12：表示梁两侧的构造钢筋，每侧一根φ12。

⑵G4Φ14：表示梁两侧的构造钢筋，每侧两根Φ14。

⑶N2Φ22：表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷N4Φ18：表示梁两侧的抗扭钢筋，每侧两根Φ18。

4、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25：表示只有一排主筋，4Φ25 全部伸入支座内。

⑵6Φ25 2/4：表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶6Φ25（-2 ）/4：表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

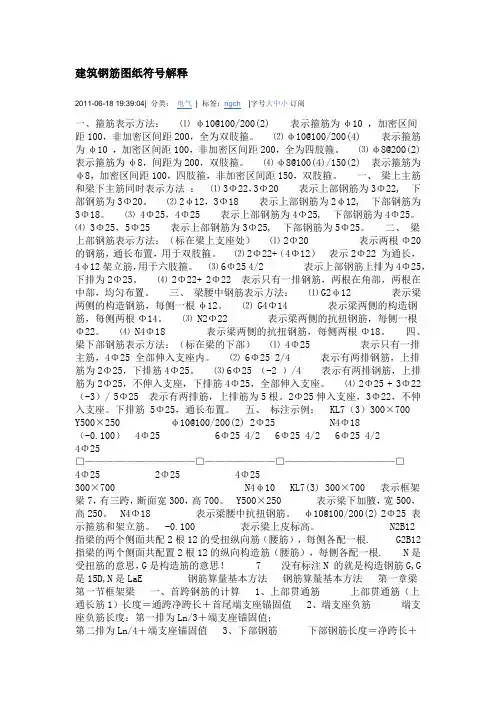

建筑钢筋图纸符号解释2011-06-18 19:39:04| 分类：电气| 标签：ngch |字号大中小订阅一、箍筋表示方法：⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

图纸入门,图纸上钢筋的符号及含义如;KL5(2)200×500 ,φ6@100/150 , 2φ18;2φ16 ,N2φ12含义为:面积为200×500的框架梁5号，两梁跨，梁上箍筋为6号，加密区为100mm非加密区为150mm,上层主筋为2根直径18mm，下层为2根直径16mm，腰筋(N)为2根直径12mm.梁编号由梁类型代号、序号、跨数及有无悬挑代号几项组成，应符合表10-1的规定。

表10-1梁类型代号序号跨数及是否带有悬挑楼层框架梁 KL XX (XX)或(XXA)或(XXB)屋面框架梁 WKL XX (XX)或(XXA)或(XXB)框支梁 KZL XX (XX)或(XXA)或(XXB)非框架梁 L XX (XX)或(XXA)或(XXB)悬挑梁 XL XX注:(XXA)为一端有悬挑，(XXB) 为两端有悬挑，悬挑不计入跨数。

例:KL7(5A)表示第7号框架梁，5跨，一端有悬挑。

? 等截面梁的截面尺寸用 b X h 表示;加腋梁用b X h ,Lt×ht表示，其中Lt 为腋长，ht为腋高;悬挑梁根部和端部的高度不同时，用斜线“/ ”分隔根部与端部的高度值。

例:300×700 Y500×250表示加腋梁跨中截面为300×700，腋长为500，腋高为250; 200×500/300 表示悬挑梁的宽度为200，根部高度为500，端部高度为300。

? 箍筋加密区与非加密区的间距用斜线“/ ”分开，当梁箍筋为同一种间距时，则不需用斜线;箍筋肢数用括号括住的数字表示。

例:φ8@100/200(4) 表示箍筋加密区间距为100，非加密区间距为200，均为四肢箍。

? 梁上部或下部纵向钢筋多于一排时，各排筋按从上往下的顺序用斜线“/ ”分开;同一排纵筋有两种直径时，则用加号“+”将两种直径的纵筋相连，注写时角部纵筋写在前面。

例: 6φ25 4/2 表示上一排纵筋为4φ25，下一排纵筋为2φ25;2φ25+2φ22 表示有四根纵筋，2φ25 放在角部，2φ22放在中部。

图纸入门,图纸上钢筋的符号及含义如;KL5(2)200×500 ,φ6@100/150 , 2φ18;2φ16 ,N2φ12含义为:面积为200×500的框架梁5号，两梁跨，梁上箍筋为6号，加密区为100mm非加密区为150mm,上层主筋为2根直径18mm，下层为2根直径16mm，腰筋(N)为2根直径12mm.梁编号由梁类型代号、序号、跨数及有无悬挑代号几项组成，应符合表10-1的规定。

表10-1梁类型代号序号跨数及是否带有悬挑楼层框架梁 KL XX (XX)或(XXA)或(XXB)屋面框架梁 WKL XX (XX)或(XXA)或(XXB)框支梁 KZL XX (XX)或(XXA)或(XXB)非框架梁 L XX (XX)或(XXA)或(XXB)悬挑梁 XL XX注:(XXA)为一端有悬挑，(XXB) 为两端有悬挑，悬挑不计入跨数。

例:KL7(5A)表示第7号框架梁，5跨，一端有悬挑。

? 等截面梁的截面尺寸用 b X h 表示;加腋梁用b X h ,Lt×ht表示，其中Lt 为腋长，ht为腋高;悬挑梁根部和端部的高度不同时，用斜线“/ ”分隔根部与端部的高度值。

例:300×700 Y500×250表示加腋梁跨中截面为300×700，腋长为500，腋高为250; 200×500/300 表示悬挑梁的宽度为200，根部高度为500，端部高度为300。

? 箍筋加密区与非加密区的间距用斜线“/ ”分开，当梁箍筋为同一种间距时，则不需用斜线;箍筋肢数用括号括住的数字表示。

例:φ8@100/200(4) 表示箍筋加密区间距为100，非加密区间距为200，均为四肢箍。

? 梁上部或下部纵向钢筋多于一排时，各排筋按从上往下的顺序用斜线“/ ”分开;同一排纵筋有两种直径时，则用加号“+”将两种直径的纵筋相连，注写时角部纵筋写在前面。

例: 6φ25 4/2 表示上一排纵筋为4φ25，下一排纵筋为2φ25;2φ25+2φ22 表示有四根纵筋，2φ25 放在角部，2φ22放在中部。

建筑钢筋符号
建筑钢筋符号是指在建筑设计图纸中用于表示钢筋的特定图形和符号。

以下是一些常见的建筑钢筋符号：
1. 垂直钢筋符号（|）：用来表示垂直于地面的直立钢筋，一般用于柱子或墙体的钢筋表示。

2. 水平钢筋符号（－）：用来表示平行于地面的水平钢筋，一般用于梁、板等水平构件的钢筋表示。

3. 弯曲钢筋符号（S）：用来表示具有一定弯曲形状的钢筋，一般用于构件连接或转角处的弯折钢筋表示。

4. 纵梁钢筋符号（┃）：用来表示具有多根垂直于地面的平行钢筋组成的梁，一般用于梁的钢筋表示。

5. 普通钢筋符号（×）：用来表示具有多根交叉的钢筋，一般用于板、墙等构件的钢筋表示。

除了上述基本符号外，还有一些特殊的建筑钢筋符号，如箍筋、挡筋、连接板等。

这些符号通常会在建筑设计图纸的图例中进行详细说明和标注，以确保施工人员能够准确理解和执行建筑设计意图。

一篇看懂cad结构图纸的钢筋符号含义（干货）在看CAD图纸时候，常常需要我们记一些钢筋符号。

因为有些钢筋符号也许我们都不认识。

所以，相信很多朋友都遇到这样的问题：一级钢筋的符号怎样表示？工字钢符号是什么符号？偶尔问一两次别人还会耐心回答你，但是问得多了可能就会招人烦了~不要慌！这次给大家介绍钢筋图纸，你拿出看普通施工图的架势去看钢筋图纸，可能会……额，一脸懵逼。

因为施工图上可能没有各种各样的钢筋符号，这里和大家聊聊如何看懂钢筋图纸？⑴φ10@100/200(2)：表示箍筋为φ10，加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10@100/200(4)：表示箍筋为φ10，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200(2)：表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2)：表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

1、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20：表示上部钢筋为3Φ22，下部钢筋为3Φ20。

⑵2φ12，3Φ18：表示上部钢筋为2φ12，下部钢筋为3Φ18。

⑶4Φ25，4Φ25：表示上部钢筋为4Φ25，下部钢筋为4Φ25。

⑷3Φ25，5Φ25：表示上部钢筋为3Φ25，下部钢筋为5Φ25。

2、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20：表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵2Φ22+（4Φ12）：表示2Φ22为通长，4φ12架立筋，用于六肢箍。

⑶6Φ254/2：表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷2Φ22+2Φ22：表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

3、梁腰中钢筋表示方法：⑴G2φ12：表示梁两侧的构造钢筋，每侧一根φ12。

⑵G4Φ14：表示梁两侧的构造钢筋，每侧两根Φ14。

⑶N2Φ22：表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷N4Φ18：表示梁两侧的抗扭钢筋，每侧两根Φ18。

看懂施工图纸上的符号钢筋平法图集常用符号解释la：非抗震构件的钢筋锚固长度。

laE：抗震构件的钢筋锚固长度。

bw：剪力墙的厚度。

bf：转角处的暗柱的厚度。

ln：梁的净跨度。

llE：钢筋的搭接长度。

hc：支座的净宽度。

λv：为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2，应按360N/mm2计算；箍筋或拉筋沿竖向间距：一级不宜大于100mm，二级不宜大于150mm。

bf：剪力墙厚度。

bc：端柱端头的宽度。

bw：剪力墙厚度。

lc：为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、1.5bw和450mm三者的最大值，有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度；加300mm。

ln：梁跨度值。

lae：纵向受拉钢筋抗震锚固长度。

la：受拉钢筋最小锚固长度。

lle：纵向受拉钢筋抗震（绑扎）搭接长度。

ll：纵向受拉钢筋非抗震绑扎搭接长度。

lni：梁本跨的净跨值。

hac：暗柱长度。

Hn：所在楼层的柱净高。

hc：柱截面长边尺寸（圆柱为截面直径），也表示为端柱的宽度。

hw：抗震剪力墙墙肢的长度（也表示梁净高）。

hb：梁截面高度。

Ac：为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。

各类结构构件名称代码1、柱KZ——框架柱KZZ——框支柱XZ——芯柱LZ——梁上柱QZ——剪力墙上柱2、剪力墙（1）墙柱YDZ——约束边缘端柱YAZ——约束边缘暗柱YYZ——约束边缘翼墙柱YJZ——约束边缘转角柱GDZ——构造边缘端柱GAZ——构造边缘暗柱GYZ——构造边缘翼墙柱GJZ——构造边缘转角柱AZ——非边缘暗柱FBZ——扶壁柱（2）墙身Q——剪力墙（3）墙梁LL——连梁（无交叉暗撑、钢筋）LL（JC）连梁（有交叉暗撑）（03G）LL（JG）连梁（有交叉钢筋）（03G）LL（JC）连梁（对角暗撑配筋）LL（JX）连梁（交叉斜筋配筋）LL（DX）连梁（集中对角斜筋配筋）AL——暗梁BKL——边框梁（4）墙洞JD——矩形洞口YD——圆形洞口3、梁KL——楼层框架梁WKL——屋面框架梁KZL——框支梁L——非框架梁XL——悬挑梁JZL——井字梁4、梁板式筏形基础JZL——基础主梁JCL——基础次梁LPB——梁板筏基础平板5、平板式筏形基础ZXB——柱下板带KZB——跨中板带BPB——平板筏基础平板6、筏形基础相关构造类型SZD——上柱墩XZD——下柱墩WZJ——外包式柱脚MZJ——埋入式柱脚JK——基坑HJD——后浇带7、楼板LB——楼面板WB——屋面板YXB——延伸悬挑板XB——纯悬挑板8、板带ZSB——柱上板带KZB——跨中板带9、楼板相关构造类型JQD——纵筋加强带HJD——后浇带ZMx——柱帽SJB——局部升降板JY——板加腋BD——板开洞FB——板翻边TY——板挑檐Crs——角部加强筋Cis——悬挑阴角加强筋Ces——悬挑阳角放射筋Rh——抗冲切箍筋Rb——抗冲切弯起筋10、独立基础DJj——普通独立基础阶形DJp——普通独立基础坡形BJj——杯口独立基础阶形BJp——杯口独立基础坡形11、条形基础梁JL——基础梁JQL——基础圈梁12、条形基础底板TJBp——条形基础底板坡形TJBj——条形基础底板阶形13、独立承台CTj——独立承台阶形CTp——独立承台坡形14、承台梁CTL——承台梁15、基础连梁JLL——基础连梁16、地下框架梁DKL——地下框架梁17、基础相关构造类型CJQ——窗井墙JLL——基础连系梁HJD——后浇带SZD——上柱墩XZD——下柱墩JK——基坑（沟）。

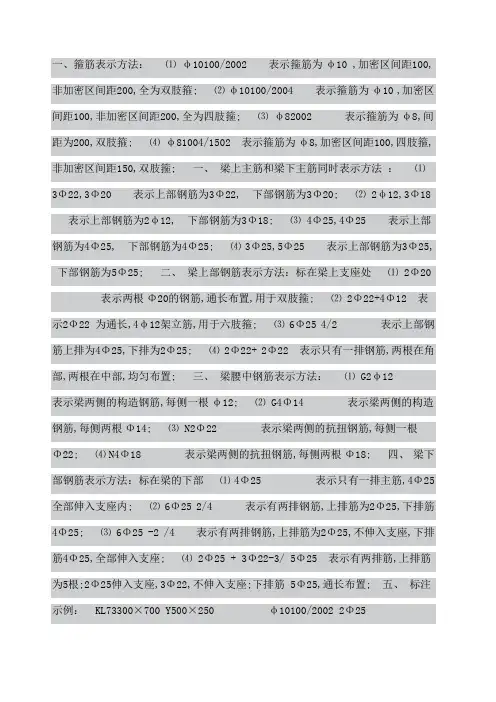

一、箍筋表示方法：⑴ φ10100/2002 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为双肢箍; ⑵ φ10100/2004 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为四肢箍; ⑶ φ82002 表示箍筋为φ8,间距为200,双肢箍; ⑷ φ81004/1502 表示箍筋为φ8,加密区间距100,四肢箍,非加密区间距150,双肢箍; 一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22,3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20; ⑵ 2φ12,3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18; ⑶ 4Φ25,4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25; ⑷ 3Φ25,5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25; 二、梁上部钢筋表示方法：标在梁上支座处⑴ 2Φ20 表示两根Φ20的钢筋,通长布置,用于双肢箍; ⑵ 2Φ22+4Φ12 表示2Φ22 为通长,4φ12架立筋,用于六肢箍; ⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25,下排为2Φ25; ⑷ 2Φ22+ 2Φ22 表示只有一排钢筋,两根在角部,两根在中部,均匀布置; 三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋,每侧一根φ12; ⑵ G4Φ14 表示梁两侧的构造钢筋,每侧两根Φ14; ⑶ N2Φ22 表示梁两侧的抗扭钢筋,每侧一根Φ22; ⑷ N4Φ18 表示梁两侧的抗扭钢筋,每侧两根Φ18; 四、梁下部钢筋表示方法：标在梁的下部⑴ 4Φ25 表示只有一排主筋,4Φ25 全部伸入支座内; ⑵ 6Φ25 2/4 表示有两排钢筋,上排筋为2Φ25,下排筋4Φ25; ⑶ 6Φ25 -2 /4 表示有两排钢筋,上排筋为2Φ25,不伸入支座,下排筋4Φ25,全部伸入支座; ⑷ 2Φ25 + 3Φ22-3/ 5Φ25 表示有两排筋,上排筋为5根;2Φ25伸入支座,3Φ22,不伸入支座;下排筋5Φ25,通长布置; 五、标注示例：KL73300×700 Y500×250φ10100/2002 2Φ25N4Φ18 4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25 □———————————□———————□———————————□ 4Φ25 2Φ25 4Φ25 300×700 N4φ10 KL73 300×700 表示框架梁7,有三跨,断面宽300,高700; Y500×250 表示梁下加腋,宽500,高250;N4Φ18 表示梁腰中抗扭钢筋; φ10100/2002 2Φ25 表示箍筋和架立筋;表示梁上皮标高; N2B12指梁的两个侧面共配2根12的受扭纵向筋腰筋,每侧各配一根. G2B12指梁的两个侧面共配置2根12的纵向构造筋腰筋,每侧各配一根. N是受扭筋的意思,G是构造筋的意思 7 没有标注N 的就是构造钢筋G,G是15D,N是LaE 钢筋算量基本方法钢筋算量基本方法第一章梁第一节框架梁一、首跨钢筋的计算 1、上部贯通筋上部贯通筋上通长筋1长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值 3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值注意：下部钢筋不论分排与否,计算的结果都是一样的,所以我们在标注梁的下部纵筋时可以不输入分排信息; 以上三类钢筋中均涉及到支座锚固问题,那么,在软件中是如何实现03G101-1中关于支座锚固的判断呢现在我们来总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥＋5d,为直锚,取Max{Lae,＋5d }; 钢筋的端支座锚固值＝支座宽≤Lae或≤＋5d,为弯锚,取Max{Lae,支座宽度-保护层+15d };钢筋的中间支座锚固值＝Max{Lae,＋5d } 4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d 抗扭钢筋：算法同贯通钢筋 5、拉筋拉筋长度＝梁宽－2×保护层＋2×抗震弯钩值＋2d 拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距,那么拉筋的根数＝箍筋根数/2×构造筋根数/2；如果给定了拉筋的布筋间距,那么拉筋的根数＝布筋长度/布筋间距; 6、箍筋箍筋长度＝梁宽－2×保护层＋梁高-2×保护层＋2×＋8d 箍筋根数＝加密区长度/加密区间距+1×2＋非加密区长度/非加密区间距－1+1 注意：因为构件扣减保护层时,都是扣至纵筋的外皮,那么,我们可以发现,拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时,都是按照外皮计算的,所以软件自动会将多扣掉的长度在补充回来,由此,拉筋计算时增加了2d,箍筋计算时增加了8d;如下图所示 7、吊筋吊筋长度＝2锚固+2斜段长度+次梁宽度+250,其中框梁高度>800mm 夹角=60°≤800mm 夹角=45° 二、中间跨钢筋的计算 1、中间支座负筋中间支座负筋：第一排为Ln/3＋中间支座值＋Ln/3；第二排为Ln/4＋中间支座值＋Ln/4 注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时,其钢筋长度：第一排为该跨净跨长＋Ln/3＋前中间支座值＋Ln/3＋后中间支座值；第二排为该跨净跨长＋Ln/4＋前中间支座值＋Ln/4＋后中间支座值; 其他钢筋计算同首跨钢筋计算; 三、尾跨钢筋计算类似首跨钢筋计算四、悬臂跨钢筋计算 1、主筋软件配合03G101-1,在软件中主要有六种形式的悬臂钢筋,如下图所示这里,我们以2、5及6钢筋为例进行分析： 2钢筋—悬臂上通筋＝通跨净跨长＋梁高＋次梁宽度＋钢筋距次梁内侧50mm起弯－4个保护层＋钢筋的斜段长＋下层钢筋锚固入梁内＋支座锚固值 5钢筋—上部下排钢筋＝Ln/4+支座宽+ 6钢筋—下部钢筋＝Ln--保护层+15d 2、箍筋 1、如果悬臂跨的截面为变截面,这时我们要同时输入其端部截面尺寸与根部梁高,这主要会影响悬臂梁截面的箍筋的长度计算,上部钢筋存在斜长的时候,斜段的高度及下部钢筋的长度；如果没有发生变截面的情况,我们只需在“截面”输入其端部尺寸即可; 2、悬臂梁的箍筋根数计算时应不减去次梁的宽度；根据修定版03G101-1的66页; 第二节其他梁一、非框架梁在03G101-1中,对于非框架梁的配筋简单的解释,与框架梁钢筋处理的不同之处在于： 1、普通梁箍筋设置时不再区分加密区与非加密区的问题；2、下部纵筋锚入支座只需12d；3、上部纵筋锚入支座,不再考虑＋5d的判断值; 未尽解释请参考03G101-1说明; 二、框支梁 1、框支梁的支座负筋的延伸长度为Ln/3； 2、下部纵筋端支座锚固值处理同框架梁； 3、上部纵筋中第一排主筋端支座锚固长度＝支座宽度－保护层＋梁高－保护层＋Lae,第二排主筋锚固长度≥Lae；4、梁中部筋伸至梁端部水平直锚,再横向弯折15d；5、箍筋的加密范围为≥≥； 7、侧面构造钢筋与抗扭钢筋处理与框架梁一致;第二章剪力墙在钢筋工程量计算中剪力墙是最难计算的构件,具体体现在： 1、剪力墙包括墙身、墙梁、墙柱、洞口,必须要整考虑它们的关系； 2、剪力墙在平面上有直角、丁字角、十字角、斜交角等各种转角形式； 3、剪力墙在立面上有各种洞口； 4、墙身钢筋可能有单排、双排、多排,且可能每排钢筋不同； 5、墙柱有各种箍筋组合； 6、连梁要区分顶层与中间层,依据洞口的位置不同还有不同的计算方法; 需要计算的工程量第一节剪力墙墙身一、剪力墙墙身水平钢筋 1、墙端为暗柱时 A、外侧钢筋连续通过外侧钢筋长度＝墙长-保护层内侧钢筋＝墙长-保护层+弯折 B、外侧钢筋不连续通过外侧钢筋长度＝墙长-保护层+ 内侧钢筋长度＝墙长-保护层+弯折暗拄与墙身相平水平钢筋根数＝层高/间距+1暗梁、连梁墙身水平筋照设 2、墙端为端柱时 A、外侧钢筋连续通过外侧钢筋长度＝墙长-保护层内侧钢筋＝墙净长＋锚固长度弯锚、直锚 B、外侧钢筋不连续通过外侧钢筋长度＝墙长-保护层+ 内侧钢筋长度＝墙净长＋锚固长度弯锚、直锚水平钢筋根数＝层高/间距+1暗梁、连梁墙身水平筋照设注意：如果剪力墙存在多排垂直筋和水平钢筋时,其中间水平钢筋在拐角处的锚固措施同该墙的内侧水平筋的锚固构造; 3、剪力墙墙身有洞口时端拄突出墙当剪力墙墙身有洞口时,墙身水平筋在洞口左右两边截断,分别向下弯折15d;二、剪力墙墙身竖向钢筋 1、首层墙身纵筋长度＝基础插筋＋首层层高＋伸入上层的搭接长度 2、中间层墙身纵筋长度＝本层层高＋伸入上层的搭接长度 3、顶层墙身纵筋长度＝层净高＋顶层锚固长度墙身竖向钢筋根数＝墙净长/间距+1墙身竖向钢筋从暗柱、端柱边50mm开始布置中间层无变截面中间层变截面顶层内墙顶层外墙 4、剪力墙墙身有洞口时,墙身竖向筋在洞口上下两边截断,分别横向弯折15d; 三、墙身拉筋 1、长度＝墙厚-保护层+弯钩弯钩长度＝+2D 2、根数＝墙净面积/拉筋的布置面积注：墙净面积是指要扣除暗端柱、暗连梁,即墙面积-门洞总面积-暗柱剖面积 - 暗梁面积；拉筋的面筋面积是指其横向间距×竖向间距; 例：80003840/600600 第二节剪力墙墙柱一、纵筋 1、首层墙柱纵筋长度＝基础插筋＋首层层高＋伸入上层的搭接长度 2、中间层墙柱纵筋长度＝本层层高＋伸入上层的搭接长度 3、顶层墙柱纵筋长度＝层净高＋顶层锚固长度注意：如果是端柱,顶层锚固要区分边、中、角柱,要区分外侧钢筋和内侧钢筋;因为端柱可以看作是框架柱,所以其锚固也同框架柱相同;二、箍筋：依据设计图纸自由组合计算; 第三节剪力墙墙梁一、连梁1、受力主筋顶层连梁主筋长度＝洞口宽度＋左右两边锚固值Lae 中间层连梁纵筋长度＝洞口宽度＋左右两边锚固值Lae2、箍筋顶层连梁,纵筋长度范围内均布置箍筋即N=LAE-100/150+12+洞口宽-502/间距+1顶层中间层连梁,洞口范围内布置箍筋,洞口两边再各加一根即N=洞口宽-502/间距+1中间层二、暗梁 1、主筋长度＝暗梁净长＋锚固 2、箍筋第三章柱 KZ钢筋的构造连接第一章基础层一、柱主筋基础插筋＝基础底板厚度-保护层+伸入上层的钢筋长度＋Max{10D,200mm} 二、基础内箍筋基础内箍筋的作用仅起一个稳固作用,也可以说是防止钢筋在浇注时受到挠动;一般是按2根进行计算软件中是按三根; 第二章中间层一、柱纵筋 1、 KZ中间层的纵向钢筋＝层高-当前层伸出地面的高度+上一层伸出楼地面的高度二、柱箍筋 1、KZ中间层的箍筋根数＝N个加密区/加密区间距+N+非加密区/非加密区间距－1 03G101-1中,关于柱箍筋的加密区的规定如下 1首层柱箍筋的加密区有三个,分别为：下部的箍筋加密区长度取Hn/3；上部取Max{500,柱长边尺寸,Hn/6}；梁节点范围内加密；如果该柱采用绑扎搭接,那么搭接范围内同时需要加密; 2首层以上柱箍筋分别为：上、下部的箍筋加密区长度均取Max{500,柱长边尺寸,Hn/6}；梁节点范围内加密；如果该柱采用绑扎搭接,那么搭接范围内同时需要加密; 第三节顶层顶层KZ因其所处位置不同,分为角柱、边柱和中柱,也因此各种柱纵筋的顶层锚固各不相同;参看03G101－1第37、38页一、角柱角柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值,那么角柱顶层钢筋锚固值是如何考虑的呢弯锚≤Lae：梁高－保护层＋12d a、内侧钢筋锚固长度为直锚≥Lae：梁高－保护层≥ b、外侧钢筋锚固长度为柱顶部第一层：≥梁高－保护层＋柱宽－保护层＋8d柱顶部第二层：≥梁高－保护层＋柱宽－保护层注意：在GGJ 中,内侧钢筋锚固长度为弯锚≤Lae：梁高－保护层＋12d直锚≥Lae：梁高－保护层外侧钢筋锚固长度＝Max{ ,梁高－保护层＋柱宽－保护层} 二、边柱边柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值,那么边柱顶层钢筋锚固值是如何考虑的呢边柱顶层纵筋的锚固分为内侧钢筋锚固和外侧钢筋锚固： a、内侧钢筋锚固长度为弯锚≤Lae：梁高－保护层＋12d直锚≥Lae：梁高－保护层 b、外侧钢筋锚固长度为：≥ 注意：在GGJ 中,内侧钢筋锚固长度为弯锚≤Lae：梁高－保护层＋12d 直锚≥Lae：梁高－保护层外侧钢筋锚固长度＝Max{ ,梁高－保护层＋柱宽－保护层} 三、中柱中柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值,那么中柱顶层钢筋锚固值是如何考虑的呢中柱顶层纵筋的锚固长度为弯锚≤Lae：梁高－保护层＋12d直锚≥Lae：梁高－保护层注意：在GGJ 中,处理同上; 第四章板在实际工程中,我们知道板分为预制板和现浇板,这里主要分析现浇板的布筋情况; 板筋主要有：受力筋单向或双向,单层或双层、支座负筋、分布筋、附加钢筋角部附加放射筋、洞口附加钢筋、撑脚钢筋双层钢筋时支撑上下层; 一、受力筋软件中,受力筋的长度是依据轴网计算的; 受力筋长度=轴线尺寸+左锚固+右锚固+两端弯钩如果是Ⅰ级筋; 根数＝轴线长度-扣减值/布筋间距＋1 二、负筋及分布筋负筋长度=负筋长度+左弯折+右弯折负筋根数＝布筋范围-扣减值/布筋间距＋1 分布筋长度=负筋布置范围长度-负筋扣减值负筋分布筋根数=负筋输入界面中负筋的长度/分布筋间距+1 三、附加钢筋角部附加放射筋、洞口附加钢筋、支撑钢筋双层钢筋时支撑上下层根据实际情况直接计算钢筋的长度、根数即可,在软件中可以利用直接输入法输入计算; 第五章常见问题为什么钢筋计算中,135o弯钩我们在软件中计算为我们软件中箍筋计算时取的实际上是弯钩加上量度差值的结果,我们知道弯钩平直段长度是10D,那么量度差值应该是,下面我们推导一下这个量度差值的来历：按照外皮计算的结果是1000+300；如果按照中心线计算那么是：1000-D/2-d+135/360D/2+d/22+300,这里D取的是规范规定的最小半径,此时用后面的式子减前面的式子的结果是：≈; 梁中出现两种吊筋时如何处理在吊筋信息输入框中用“/”将两种不同的吊筋连接起来放到“吊筋输入框中”如2B22/2B25;而后面的次梁宽度按照与吊筋一一对应的输入进去如250/3002B22对应250梁宽；2B25对应300梁宽当梁的中间支座两侧的钢筋不同时,软件是如何处理的当梁的中间支座两侧的钢筋不同时,我们在软件直接输入当前跨右支座负筋和下一跨左支座负筋的钢筋;软件计算的原则是支座两侧的钢筋相同,则通过；不同则进行锚固；判断原则是输入格式相同则通过,不同则锚固;如右支座负筋为5B22,下一跨左支座负筋为5B22＋2B20,则5根22的钢筋通过支座,2根20锚固在支座; 梁变截面在软件中是如何处理的在软件中,梁的变截面情况分为两种： 1、当高差>1/6的梁高时,无论两侧的格式是否相同,两侧的钢筋全部按锚固进行计算;弯折长度为15d＋高差; 2、当高差<1/6的梁高时,按支座两侧的钢筋不同的判断条件进行处理; 如果框架柱的混凝土强度等级发生变化,我们如何处理柱纵筋如果框架柱的混凝土强度等级发生变化,柱纵筋的处理分两种情况： 1、若柱纵筋采用电渣压力焊,则按柱顶层的混凝土强度等级设置； 2、若柱纵筋采用绑扎搭接,例如1～2层为C45,3～10层为C35,则柱要分开来建立两个构件：一个为C45,为3层,但3层只输入构件截面尺寸及层高,目的是不让2层作为顶层计算锚固；另一个构件建立1～10层,1～2层只输入构件截面尺寸及层高,钢筋信息自3层开始输入,这样就可以解决问题了; 每米高圆形柱螺旋钢筋长度计算公式：L=NPP+D-2b+do^2π^2^+两个弯钩长度式中：N=螺旋圈数,N=L/PL为构件长即圆形柱长 P=螺距 D=构件直径 do=螺旋钢筋的直径 b=保护层厚度. 另外：钢筋理论质量=钢筋计算长度该钢筋每米质量钢筋总耗质量=钢筋理论质量1+钢筋铁件损耗率钢筋理论质量计算捷径：钢筋理论质量=钢筋直径的平方以毫米为单位。

图纸上的钢筋符号意思表示有两排钢筋，上排筋为2Φ22，下排筋6Φ25一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

⑵6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。

2Φ25伸入支座，3Φ22，不伸入支座。

下排筋5Φ25，通长布置。

五、标注示例：KL7（3）300×700 Y500×250φ10@100/200(2) 2Φ25N4Φ18（-0.100）4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25 □———————————□———————□———————————□4Φ25 2Φ25 4Φ25300×700N4φ10KL7(3) 300×700 表示框架梁7，有三跨，断面宽300，高700。

钢筋符号表示方法及识图方法一、箍筋表示方法：⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。

建筑图纸的钢筋符号详解一、梁上主筋和梁下主筋同时表示方法 :⑴ 3Φ22, 3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵ 2φ12, 3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶ 4Φ25, 4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷ 3Φ25, 5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、梁上部钢筋表示方法:(标在梁上支座处⑴ 2Φ20 表示两根Φ20的钢筋,通长布置,用于双肢箍。

⑵ 2Φ22+(4Φ12 表示2Φ22 为通长, 4φ12架立筋,用于六肢箍。

⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25,下排为2Φ25。

⑷ 2Φ22+ 2Φ22 表示只有一排钢筋, 两根在角部, 两根在中部, 均匀布置。

三、梁腰中钢筋表示方法:⑴ G2φ12 表示梁两侧的构造钢筋,每侧一根φ12。

⑵ G4Φ14 表示梁两侧的构造钢筋,每侧两根Φ14。

⑶ N2Φ22 表示梁两侧的抗扭钢筋,每侧一根Φ22。

⑷ N4Φ18 表示梁两侧的抗扭钢筋,每侧两根Φ18。

四、梁下部钢筋表示方法:(标在梁的下部⑴ 4Φ25 表示只有一排主筋, 4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4 表示有两排钢筋,上排筋为2Φ25,下排筋4Φ25。

⑶ 6Φ25 (-2 /4 表示有两排钢筋,上排筋为2Φ25,不伸入支座,下排筋4Φ25,全部伸入支座。

⑷ 2Φ25 + 3Φ22(-3 / 5Φ25 表示有两排筋,上排筋为 5根。

2Φ25伸入支座,3Φ22,不伸入支座。

下排筋5Φ25,通长布置。

一、箍筋表示方法:⑴ φ10@100/200(2 表示箍筋为φ10 ,加密区间距 100,非加密区间距 200,全为双肢箍。

⑵ φ10@100/200(4 表示箍筋为φ10 ,加密区间距 100,非加密区间距 200,全为四肢箍。

⑶ φ8@200(2 表示箍筋为φ8,间距为 200,双肢箍。

钢筋符号讲解及识图入门钢筋符号表示方法及试图方法一、箍筋表示方法：⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。

施工图纸上一大堆的符号钢筋平法图集常用符号解释la：非抗震构件的钢筋锚固长度。

laE：抗震构件的钢筋锚固长度。

bw：剪力墙的厚度。

bf：转角处的暗柱的厚度。

ln：梁的净跨度。

llE：钢筋的搭接长度。

hc：支座的净宽度。

λv：为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2,应按360N/mm2计算；箍筋或拉筋沿竖向间距：一级不宜大于100mm，二级不宜大于150mm。

bf：剪力墙厚度。

bc：端柱端头的宽度。

b w：剪力墙厚度。

lc：为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、1.5bw和450mm三者的最大值，有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度；加300mm。

ln：梁跨度值。

lae：纵向受拉钢筋抗震锚固长度。

la：受拉钢筋最小锚固长度。

lle：纵向受拉钢筋抗震(绑扎)搭接长度。

ll：纵向受拉钢筋非抗震绑扎搭接长度。

lni：梁本跨的净跨值。

hac：暗柱长度。

Hn：所在楼层的柱净高。

hc：柱截面长边尺寸（圆柱为截面直径），也表示为端柱的宽度。

hw：抗震剪力墙墙肢的长度（也表示梁净高）。

hb：梁截面高度。

Ac：为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。

各类结构构件名称代码1柱KZ-框架柱KZZ-框支柱XZ-芯柱LZ-梁上柱QZ-剪力墙上柱2剪力墙（1）墙柱YDZ-约束边缘端柱YAZ-约束边缘暗柱YYZ-约束边缘翼墙柱YJZ-约束边缘转角柱GDZ-构造边缘端柱GAZ-构造边缘暗柱GYZ-构造边缘翼墙柱GJZ-构造边缘转角柱AZ-非边缘暗柱FBZ-扶壁柱（2）墙身Q-剪力墙（3）墙梁LL-连梁（无交叉暗撑、钢筋）LL（JC）连梁（有交叉暗撑）（03G）LL（JG）连梁（有交叉钢筋）（03G）LL（JC）连梁（对角暗撑配筋）LL（JX）连梁（交叉斜筋配筋）LL（DX）连梁（集中对角斜筋配筋）AL-暗梁BKL-边框梁（4）墙洞JD-矩形洞口YD-圆形洞口3梁KL-楼层框架梁WKL-屋面框架梁KZL-框支梁L-非框架梁XL-悬挑梁JZL-井字梁4梁板式筏形基础JZL-基础主梁JCL-基础次梁LPB-梁板筏基础平板5平板式筏形基础ZXB-柱下板带KZB-跨中板带BPB-平板筏基础平板6筏形基础相关构造类型SZD-上柱墩XZD-下柱墩WZJ-外包式柱脚MZJ-埋入式柱脚JK-基坑HJD-后浇带7楼板LB-楼面板WB-屋面板YXB-延伸悬挑板XB-纯悬挑板8板带ZSB-柱上板带KZB-跨中板带9楼板相关构造类型JQD-纵筋加强带HJD-后浇带ZMx-柱帽SJB-局部升降板JY-板加腋BD-板开洞FB-板翻边TY-板挑檐Crs-角部加强筋Cis-悬挑阴角加强筋Ces-悬挑阳角放射筋Rh-抗冲切箍筋Rb-抗冲切弯起筋10独立基础DJj-普通独立基础阶形DJp-普通独立基础坡形BJj-杯口独立基础阶形BJp-杯口独立基础坡形11条形基础梁JL-基础梁JQL-基础圈梁12条形基础底板TJBp-条形基础底板坡形TJBj-条形基础底板阶形13独立承台CTj-独立承台阶形CTp-独立承台坡形14承台梁CTL-承台梁15基础连梁JLL-基础连梁16地下框架梁DKL-地下框架梁17基础相关构造类型CJQ-窗井墙JLL-基础连系梁HJD-后浇带SZD-上柱墩XZD-下柱墩JK-基坑（沟）。

钢筋图纸符号详解钢筋图纸是建筑设计中极为重要的一部分，它通过符号的方式来表达和传递钢筋的形状、尺寸和布置等信息。

本文将详细解析钢筋图纸中常用的一些符号，包括直径标记、钢筋的形状和布置方式等。

希望能够帮助读者更好地理解和应用钢筋图纸。

在钢筋图纸中，直径标记是非常重要的一个部分，它表示了钢筋的直径尺寸。

常用的直径标记符号有三种，分别是○、Φ和d。

其中，○表示普通钢筋，Φ表示圆钢筋，d表示高强度螺纹钢筋。

这些符号通常出现在图纸中的构造柱、梁或者筋的截面上。

除了直径标记，图纸中还会出现一些用来表示钢筋形状的符号。

在常见的平面图上，钢筋形状的符号主要有以下几种：直线、弯线和钩线。

直线通常表示直筋，弯线用来表示弯曲的钢筋，钩线则表示钢筋的弯折和固定等情况。

在平面图上，我们还常见到一些用来表示钢筋布置方式的符号。

这些符号主要包括横线、纵线和交叉线等。

横线表示沿着构件的宽度方向布置的钢筋，纵线表示沿着构件的长度方向布置的钢筋，而交叉线则表示两组钢筋的交叉或者重叠。

这些符号的使用可以清晰地传达出钢筋布置的方式和位置，有助于施工人员准确地进行钢筋的安装。

除了上述几种常见的符号外，钢筋图纸中还有一些用来表示其他信息的符号，比如箭头、文字和图解等。

箭头常常被用来指示钢筋的延伸方向、弯曲方向以及钢筋之间的连接。

文字通常用来注明钢筋的种类、直径和间距等参数，以便施工人员能够准确地理解和安装。

图解则用来清晰地表达对钢筋连接、弯曲和固定等细节的要求和方法。

总的来说，钢筋图纸是建筑设计中不可或缺的一环。

通过符号的方式，钢筋图纸传达了有关钢筋形状、尺寸和布置等重要信息，为施工提供了指导和依据。

熟悉和掌握钢筋图纸中的符号意义，对于建筑从业人员来说至关重要，它不仅有助于准确理解和解读图纸，还能够提高施工质量和效率。

钢筋图纸符号的详解就到这里了。

希望通过本文的介绍，读者能够更好地理解和掌握钢筋图纸中的符号意义，从而在应用图纸的过程中做到更加准确和高效。

一、箍筋表示方法：⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。

一、箍筋表示方法：⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
