03g101图集中的各种符号表示什么

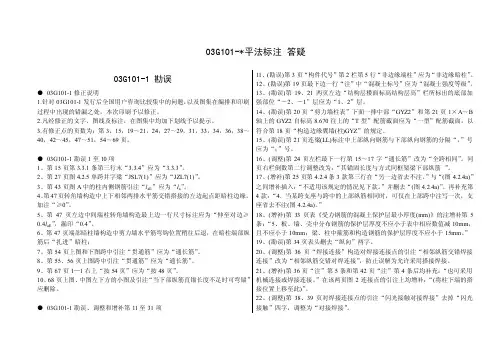

03G101-*平法标注答疑03G101-1 勘误●03G101-1修正说明1.针对03G101-1发行后全国用户咨询比较集中的问题，以及图集在编排和印刷过程中出现的错漏之处，本次印刷予以修正。

2.凡经修正的文字、图线及标注，在图集中均加下划线予以提示。

3.有修正点的页数为：第3，15，19～21，24，27～29，31，33，34，36，38～40，42～45，47～51，54～69页。

●03G101-1勘误1至10项1、第15页第3.3.1条第三行末“3.3.4”应为“3.3.3”。

2、第27页图4.2.5单跨井字梁“JSL7(1)”应为“JZL7(1)”。

3、第43页图A中的柱内侧钢筋引注“l aE”应为“l a”。

4、第47页转角墙构造中上下相邻两排水平筋交错搭接的左边起点距暗柱边缘，加注“≥0”。

5、第47页左边中间端柱转角墙构造最上边一行尺寸标注应为“伸至对边≥0.4l aE”，漏印“0.4”。

6、第47页端部暗柱墙构造中剪力墙水平筋弯钩位置稍往后退，在暗柱端部纵筋后“扎进”暗柱；7、第54页上图和下图跨中引注“贯通筋”应为“通长筋”。

8、第55、56页上图跨中引注“贯通筋”应为“通长筋”。

9、第67页1—1右上“按54页”应为“按48页”。

10、68页上图、中图左下方的小图及引注“当下部纵筋直锚长度不足时可弯锚”应删除。

●03G101-1勘误、调整和增补第11至31项11、(勘误)第3页“构件代号”第2栏第5行“非边缘端柱”应为“非边缘暗柱”。

12、(勘误)第19页最下边一行“注”中“混凝土标号”应为“混凝土强度等级”。

13、(勘误)第19、21两页左边“结构层楼面标高结构层高”栏所标出的底部加强部位“－2、－1”层应为“1、2”层。

14、(勘误)第20页“剪力墙柱表”下面一排中部“GYZ2”和第21页1×A～B 轴上的GYZ2自标高8.670往上的“T型”配筋截面应为“一型”配筋截面，以符合第18页“构造边缘翼墙(柱)GYZ”的规定。

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载钢筋图纸符号解释地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容一、箍筋表示方法：⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25表示只有一排主筋，4Φ25 全部伸入支座内。

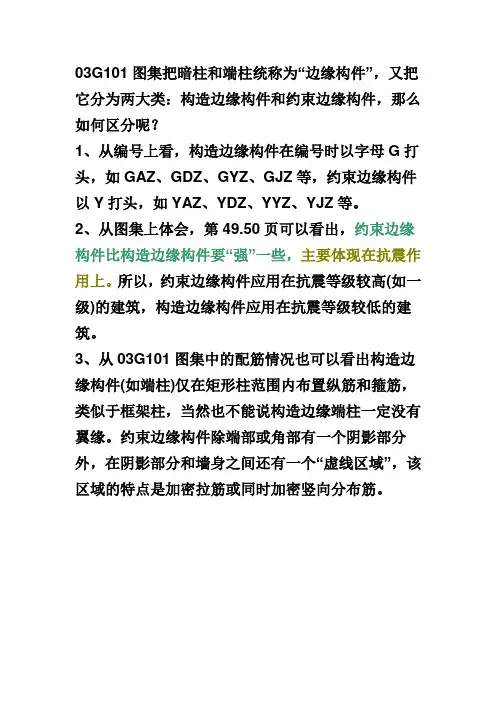

03G101图集把暗柱和端柱统称为“边缘构件”，又把它分为两大类：构造边缘构件和约束边缘构件，那么如何区分呢？
1、从编号上看，构造边缘构件在编号时以字母G打头，如GAZ、GDZ、GYZ、GJZ等，约束边缘构件以Y打头，如YAZ、YDZ、YYZ、YJZ等。

2、从图集上体会，第49.50页可以看出，约束边缘构件比构造边缘构件要“强”一些，主要体现在抗震作用上。

所以，约束边缘构件应用在抗震等级较高(如一级)的建筑，构造边缘构件应用在抗震等级较低的建筑。

3、从03G101图集中的配筋情况也可以看出构造边缘构件(如端柱)仅在矩形柱范围内布置纵筋和箍筋，类似于框架柱，当然也不能说构造边缘端柱一定没有翼缘。

约束边缘构件除端部或角部有一个阴影部分外，在阴影部分和墙身之间还有一个“虚线区域”，该区域的特点是加密拉筋或同时加密竖向分布筋。

筑龙网 W W W .Z H U L O N G .C O M03G101图集解释汇总（收集）梁下部钢筋本着能通则通的原则，CDF 老师请问03G101-1中P60页中的“不伸入支座的梁下部纵向钢筋断点位置”中的下部钢筋中没有画出贯通筋的钢筋。

这样我们在搞决算审计的过程中老是要有这方面的争论。

这一点和00G101中P45页“L 配筋构造”有着异曲同工的地方。

一. 如何解释下部的通长筋的布置？请予以赐教！！1、03G101-1图集第60页中的“不伸入支座的梁下部纵向钢筋断点位置”，该图的重点是说明“不伸入支座的梁下部纵筋”，把它与伸入支座的梁下部纵筋加以对比。

2、钢筋配置上的“能通则通”，是陈教授反复强调的原则，在图集里没有配套的图示说明。

而且，在施工实践中也因为钢筋“定尺长度”而带来许多问题，因为梁的下部钢筋的连接点是比较难以确定的。

对于“非抗震”的情况，可以避开“跨中Ln/3范围”进行钢筋连接。

对于“抗震”的情况，就复杂多了。

从前我们与陈教授有一段讨论，也没有明确的结果。

现在抄录于下，供大家参阅：二. CDF ：请教陈教授：梁下部纵筋在哪儿连接？(2004-3-8 18:34:14)这是一个施工实践中经常发生的问题： 1、框架梁中间支座两边的下部纵筋如果规格、直径相同，应该尽可能贯穿支座，而不要在中间支座内锚固。

2、但是，钢筋的定尺长度有限，必然要发生钢筋连接问题。

在“支座内”进行连接吧，陈教授已经多次强调了：不可行！在跨中1/3处，是正弯矩最大的地方，下部纵筋不可能在此连接。

只剩下靠近支座的1/3跨度的区域，能不能在这里连接呢？陈教授也说过，非抗震时可以，抗震时——03G101-1图集没有做出明确的指示。

3、于是，“梁下部纵筋在哪儿连接？”成了一个不好解决的问题。

于是，不少施工人员只筑龙网 W W W .Z H U L O N G .C O M好把钢筋截断在支座处，让中间支座两边的钢筋都在支座内锚固。

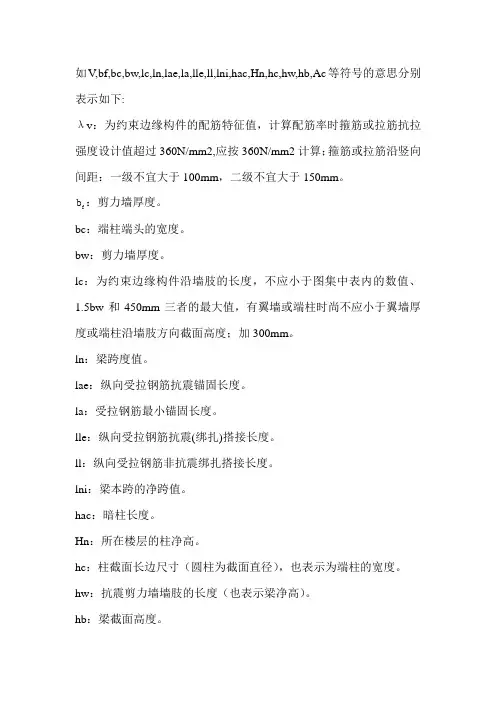

如V,bf,bc,bw,lc,ln,lae,la,lle,ll,lni,hac,Hn,hc,hw,hb,Ac等符号的意思分别表示如下:λv：为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2,应按360N/mm2计算；箍筋或拉筋沿竖向间距：一级不宜大于100mm，二级不宜大于150mm。

b：剪力墙厚度。

fbc：端柱端头的宽度。

bw：剪力墙厚度。

lc：为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、1.5bw和450mm三者的最大值，有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度；加300mm。

ln：梁跨度值。

lae：纵向受拉钢筋抗震锚固长度。

la：受拉钢筋最小锚固长度。

lle：纵向受拉钢筋抗震(绑扎)搭接长度。

ll：纵向受拉钢筋非抗震绑扎搭接长度。

lni：梁本跨的净跨值。

hac：暗柱长度。

Hn：所在楼层的柱净高。

hc：柱截面长边尺寸（圆柱为截面直径），也表示为端柱的宽度。

hw：抗震剪力墙墙肢的长度（也表示梁净高）。

hb：梁截面高度。

Ac：为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。

钢筋：钢筋混凝土构件图示方法中钢筋的标注：一般采用引出线的方法，具体有以下两种标注方法：1。

标注钢筋的根数、直径和等级：3Ф20 3：表示钢筋的根数Ф：表示钢筋等级直径符号20：表示钢筋直径2。

标注钢筋的等级、直径和相邻钢筋中心距Ф8 @ 200：Ф：表示钢筋等级直径符号8：表示钢筋直径@：相等中心距符号200：相邻钢筋的中心距（≤200mm）各类钢筋的表示方法１．梁箍筋梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。

箍筋加密区与蜚加密区的不同间距及肢数需用斜线"/"分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。

例：A10-100/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10，加密区间距为100，非加密区间距为200，均为四肢箍。

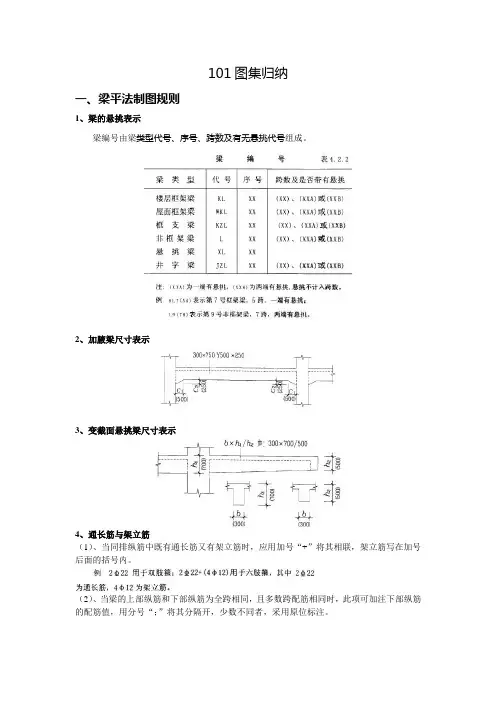

101图集归纳一、梁平法制图规则1、梁的悬挑表示梁编号由梁类型代号、序号、跨数及有无悬挑代号组成。

2、加腋梁尺寸表示3、变截面悬挑梁尺寸表示4、通长筋与架立筋（1）、当同排纵筋中既有通长筋又有架立筋时，应用加号“+”将其相联，架立筋写在加号后面的括号内。

（2）、当梁的上部纵筋和下部纵筋为全跨相同，且多数跨配筋相同时，此项可加注下部纵筋的配筋值，用分号“；”将其分隔开，少数不同者，采用原位标注。

5、构造钢筋与受扭钢筋当梁腹板高度450w h m m 时，须配置纵向构造钢筋，用大写G 表示，受扭钢筋用大写N 表示，两种钢筋都在梁腹板梁侧对称配置。

6、梁顶面标高高差指相对于结构层楼面标高的高差值。

有高差时，须将其写入括号内，无高差时不注。

梁顶面标高高于所在结构层楼板面标高时，标高高差为正值，反之为负值。

7、钢筋画法中的符号加号 “+”相联表示同排，“+”前的钢筋放在角部 分隔号 “/”相联表示不同排 分号 “；”相联表示不同部位8、梁下部纵筋伸入支座表示若梁下部有纵筋不伸入支座，将梁支座下部纵筋减少的数量写在括号内； 若没有，则不写。

例：9、井字梁井字梁通常由非框架梁构成，并以框架梁为支座。

通常由单粗虚线表示，当梁顶面高于楼板面时，可用单粗实线表示。

对某根井字梁编号时，其跨数为其总支座数减1；在该梁任意两个支座间，无论有几根同类梁与其相交，都不作为支座。

10、梁上部纵筋的延伸长度 （1）、对于框架梁的所有支座和非框架梁（不包括井字梁）的中间支座（2）、对于悬挑梁（3）、对于井字梁平面注写：截面注写：11、不伸入支座的梁下部纵筋长度不伸入支座的梁下部纵筋截断点距支座边的距离取0.1l，ni l为本跨梁的净跨值。

ni12、对于非框架梁的下部纵筋长度在中间支座和端支座的锚固长度带肋钢筋：12d，光面钢筋：15d。

03G101图集解释（二）(2009-08-04 20:15:54)标签：03g101图集房产分类：结构设计● 梁问题（9）：P62.63 页中，KL.WKL 箍筋加密区大于等于2hb 且大于等于500，在注中，指出hb 为梁截面高。

而在同页，“梁侧面纵向钢筋构造和拉筋”中,hw 为梁截面高，当然，这里有文字标注，不会不明白，可在P66 页，纯悬挑梁中l<4hb 时，这里hb 没文字说明，就让人糊涂了。

建议陈总，是不是在同一页中同一构件采用同一符号？可能的话，同一图集中，最好同一符号只代表一个构件，一个构件只有一个符号。

不知道是不是我理解错了？■ 答梁问题（9）：（国际）工程界的惯例为：主字母h 代表英文height （高度），主字母b 代表英文breadth（宽度）；脚标b 代表英文beam （梁），脚标c 代表column（柱）。

hb 与bb 分别代表梁截面高度与宽度，hc 与bc 分别代表柱截面高度与宽度。

考虑到我国施工界的具体情况，今后应在标准图中加以解释。

● 梁问题（10）：几个小问题1、P66 页悬挑梁配筋构造中，纯悬挑梁XL 下部筋锚入支座12d,而在C 图中锚入的是15d,那个正确？2、P65 页非框架梁L 配筋构造中，下部筋在中间支座锚固12d(Ll).P66 页L 中间支座纵向钢筋构造中，1。

3、3 节点下部筋在中间支座锚固均为15d(La).那个正确？4、P65 页非框架梁L 配筋构造中，注：1、La 取值见26 页。

应为33 页。

■ 答梁问题（10）：1、应统一为12d 或15d，拟经研究后勘误；2、应统一为12d 或15d，拟经研究后勘误；3、图名下有注“括号内的数字用于弧形非框架梁”4、（实为P66 页注）有误，应勘误。

● 梁问题（11）：1、梁内纵向受拉钢筋是否非采用直锚。

采用此作法后在一个框柱上相互四排钢筋混凝土能难在此节点灌实？2、能否用纵向钢筋在1/4 处，加密区外焊接通过。

平法标注法---梁(03g101 平面标注法)一、箍筋表示方法：⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。

03G101图集解释，很有用！很权威！可能对你有用！03G101 解释●墙问题（1）：在03G101－1 图集中剪力墙竖筋在顶端要求锚入板中有个锚固长度，当剪力墙顶有暗梁AL 时，是否只需锚入AL 够锚固长度即可？■答墙问题（1）：剪力墙竖向钢筋弯折伸入板内的构造不是“锚入板中”（因板不是墙的支座），而是完成墙与板的相互连接。

暗梁并不是梁（梁定义为受弯构件），它是剪力墙的水平线性“加强带”。

暗梁仍然是墙的一部分，它不可能独立于墙身而存在，所以，当墙顶有AL 时，墙竖向钢筋仍然应弯折伸入板中。

●墙问题（2）：剪力墙钢筋、AL 钢筋之间相互关系是怎样，图集中为什么不画出？端头直钩是从面筋上过，还是从下面过？直钩所在板中的位置是否有要求？在图集中剪力墙竖筋要求穿越AL，是否理解为剪力墙竖筋从AL 钢筋中穿过，若这样剪力墙竖筋保护层又增加了一个AL 钢筋直径？■答墙问题（2）：比较合适的钢筋绑扎位置是：（由外及内）第一层为墙水平钢筋（水平钢筋放在外侧施工方便），第二层为墙竖向钢筋及AL 箍筋，第三层为AL 纵向（水平）钢筋。

端头直钩与AL 箍筋为同一层面，所以从面筋上过。

墙筋直钩在板中的位置要看板面标高与墙顶标高的关系（特殊情况下二者可能有较小的高差），当二者一平时，墙筋直钩位置在板的上部。

●梁问题（1）：03G101-1：平法梁纵筋伸入端柱支座长度的两种计算方法：以第54-55 页为例，梁纵筋伸入端柱都有15d 的弯锚部分，如果把它放在与柱纵筋同一个垂直层面上，会造成钢筋过密，显然是不合适的。

正如图上所画的那样，应该从外到内分成几个垂直层面来布置。

但是，在计算过程中，却可以有两种不同的算法，这两种算法都符合图集的规定；第一种算法，是从端柱外侧向内侧计算，先考虑柱纵筋的保护层，再按一定间距布置（计算）梁的第一排上部纵筋、第二排上部纵筋，再计算梁的下部纵筋，最后，保证最内层的下部纵筋的直锚长度不小于0.4laE；第二种算法，是从端柱内侧向外侧计算，先保证梁最内层的下部纵筋的直锚长度不小于0.4laE，然后依次向外推算，这样算下来，最外层的梁上部纵筋的直锚部分可能和柱纵筋隔开一段距离。

03G101-1图集增加“基础梁平法施工图制图规则”内容如下：1、基础梁平法施工图的表示方法：1.1、基础梁平法施工图系在基础平面图上采用平面注写方法或截面注写方式表达。

基法施工图中应注明基础板底标高。

1.2、对于轴线未居中的基础梁应标其偏心定位尺寸。

2、平面注写方式：（本条未说明者均同上部结构平面表示方法）2.1、基础梁支座钢筋（下部钢筋）表示同框架梁上部钢筋表示；基础梁跨中钢筋（上部钢筋）表示同框架下部钢筋表示。

2.2、基础梁编号为JZLXX；跨数、悬挑端上部表示相同，但悬挑端受力钢筋应置于基础梁下部。

2.3、基础梁集中标注示意（原位标注）优先基础梁梁号（跨数、悬挑）基础梁截面（宽X高）基础梁箍筋（肢数）基础梁下部通长钢筋；基础梁上部通长钢筋N（G）基础梁侧面通长抗扭纵筋构造纵筋2.4、普通次梁Lxx支承于基础梁（JLxx）上时吊筋同上部结构梁平面表示；基础次梁（JLxx）支承于基础梁（JLxx）上时吊筋为上部结构梁平面表示反向；2.5、基础梁平面表示见图19示意。

2.6、基础梁、基础拉梁纵向钢筋、梁侧纵向构造钢筋均按受拉锚固，锚固长度均按非抗震值取用。

2.7、基础平法施工图中附加箍筋的标注同本说明1条。

当梁宽>600时，箍筋直径≧10mm。

对03G101-1图集平面整体表示法的修改条文1、03G101-1图集4.2.4条三、改为凡主次梁相交处均按03G101-1图集第62、63、64、65页的附加箍筋或吊筋构造详图在次梁支座的两侧设附加箍筋或吊筋，并将其直接画在平面图中的主梁上，用线引注。

对于吊筋引注总配筋量；对于附加箍筋引注总附加箍筋道数，未注明者为六道，每侧三道。

附加箍筋直径、肢数同主梁箍筋。

2、03G101-1图集4.2.5条“井字梁用单粗虚线表示（当井字梁顶面高出板面时可用单粗实线表示）”改为“井字梁仍用双细虚线表示（当井字梁顶面高出板面时可用双细实线表示）”井字梁的跨数、支座应按结施平面图上梁标注的跨数确定。

03G101图集第十页箍筋的几种类型详述03G101图集第十页箍筋的几种类型详述怎样看懂箍筋图示答：1、03G101—1图集第十页把箍筋类型，分为7个类型；2、把矩型柱用h（表示高），b（表示宽）。

把圆型柱用D（表示圆柱直径）。

3、把矩型柱箍筋类型，分为5个类型，a、箍筋类型1下用了括号（m×n），m是什么？m是竖向（长度等于h）箍筋的肢数，n是什么？n是水平向（长度等于B）箍筋的肢数。

b、箍筋类型1（m×n）即为（4×4），哪么（4×4）又如何组成呢？图中有3个135°弯钩的交叉奌，表示有3个封闭的两肢箍组成。

C、这3个封闭的两肢箍如何弯呢？1个最大箍筋的按（b×h扣保护层弯制而成）。

另1个箍筋按（b扣保护层得的长度除3，取其1/3长度，即扣保护层后的b/3，h向仍按最的尺寸弯制而成），再1个箍筋按（h扣保护层得的长度除3，取其1/3长度，即扣保护层后的h/3，b向仍按最的尺寸弯制而成）。

简洁点：另2箍筋个，一边各按最大箍筋一边的1/3取值，另一边不变弯制而成。

d、在本页下方有一个示例：箍筋类型1（5×4），它是由3个封闭的两肢箍加1个单肢箍（工地上称它为拉筋）组成。

只要把1个单肢箍拿掉，即为上面所述的箍筋类型1（4×4）了，但竖向的内箍短边长度要改成（b扣保护层得的长度除3，取其1/3长度，即扣保护层后的b/3，h向仍按最的尺寸弯制而成）。

4、看了示例，告诉我们单肢箍在图内只有单个135°弯钩表示。

两肢箍是由135°弯钩的交叉奌表示。

Y（圆形箍）是由两个180°弯钩相对表示。

5、箍筋类型2，两肢箍筋。

6、箍筋类型3，外两肢，内箍是八边形箍筋组成。

7、箍筋类型4，外两肢，内箍是圆形箍筋组成。

8、箍筋类型5，（4×4＋Y）箍筋组成。

9、箍筋类型6，圆形箍筋。

10、箍筋类型7，（图示有误少圆形箍筋），一圆四根单肢箍组成。

1:把“0.4LaE+15d”与“LaE”作比较取其大值，对吗1、不要把“0.4LaE+15d”与LaE比较。

LaE是直锚长度标准。

当弯锚时，在弯折点处钢筋的锚固机理发生本质的变化，所以，不应以LaE作为衡量弯锚总长度的标准，否则属于概念错误。

可见“0.4LaE+15d”与“LaE”是两类不同的概念，并不存在可比较的前提。

2、请注意看03G101-1图集第54页框架梁端支座下面的标注：“伸至柱外边（柱纵筋内侧）”，这是首要的，而后面的半句话“且≥0.4LaE”是对直锚水平段长度的一个验算要求。

这就要求我们，首先让梁纵筋伸到柱外侧，然后验算直锚水平段长度，只可以比0.4LaE长，而不能比0.4LaE短。

3、至于框架梁纵筋端部弯15d的直钩，是一个构造要求。

构造要求是混凝土结构的一种技术要求，构造要求是不须经过计算的，是必须执行的。

至于为什么要规定为“15d”呢？陈教授说过，这是经过力学试验的，在“直钩”上5d处至10d处都有内力（变形）存在，到15d处就没有了。

——所以，当梁的支座（框架柱的宽度）较窄时，LaE减去梁纵筋直锚水平段长度后，其差数较大，若按“剩多少拐多少”的说法，把剩下的长度都拐成“直钩”，这个直钩就可能比15d大得多——直钩长度大于15d以外的部分纯属浪费。

关于“15d直钩”的问题还有很多，下面继续讨论。

2第一排钢筋和第二排钢筋的间距在图集中哪里可以反应出来1、钢筋混凝土结构就是钢筋和混凝土这两种不同材料的协同作用，其要点在于二者的紧密结合。

因此，保证混凝土对钢筋周边360度的包裹是十分重要的。

所以，必须保证钢筋之间有足够的净距离。

2、梁第一排钢筋与第二排钢筋的间距是25mm 。

——这个间距不能太小，也不能太大：间距太小了，影响混凝土对钢筋的包裹；间距太大了，会降低梁的“有效高度”，降低梁的强度。

3、还应该注意，梁的上部纵筋的最小间距是30mm和1.5d，梁的下部纵筋的最小间距是25mm和1d 。
