立林户户对讲系统使用说明书

立林L智能化可视对讲系统简易说明书SANY标准化小组 #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#立林L8-5000系统楼宇对讲系统使用手册1、单元主机介绍摄像头调节内六角螺丝喇叭显示屏数字按键感应卡位置麦克风摄像头2、L8系统施工中的网线RJ45头制作方法双绞线分为非屏蔽双绞线（UTP）和屏蔽双绞线（STP）两类，在电磁场干扰比较严重的场所，建议用屏蔽双绞线（STP）。

网线两端水晶头做法相同，都是TIA/EIA-568B标准。

3、主机编程设置（1）进入/退出编程操作操作目标方式一方式二方式三进入编程态主机上电进入工作后（短“嘟”一声,触摸按键板进入工作），在2秒内按住主机0键2秒，长嘟一声，主机进入编程状态。

使用已注册的功能卡，刷卡即可进入编程态。

＊90＊系统密码（出厂密码1234）退出编程态在编程态中按#键清屏，再按即可退出编程态。

直接断电重新上电退出编程态。

RJ45（水晶头）网线水晶头1 白橙2 橙3 白绿4 蓝5 白蓝6 绿7 白棕8 棕（2）菜单选项说明当主机进入编程态后，连续按“*”键，显示屏上依次出现####、1n1t、####、####、bt=3/4、bd=n/C、rd-A/rdUA、Sg-1/---、bg-A/bgUA、dF-A/dFUA、Lt##、LF-1/2/3/4/23/34/12、t###、### - 、####、C###、d###、n###、U###、SC-A/SCUA、EALL等共21个选项，具体含义如下：4、L8-5000系统编号操作（1）编号操作编号的方式有两种，一种是通过分机来设置（详见分机软开关操作部分）。

另外一种是通过主机编号，方式如下：①主机进入编程态后输入需要发送的分机号码（如0101）②分机按住报警键和开锁键③按下主机保安键，编号成功分机会发出他长“嘟”提示音，主机会发出“嘟、嘟”提示音表明编号成功。

（2）主机删号（删除用户卡）主机进入编程态后，按（4位分机号4位分机号用户密码000＊）可删除主机上存储的对应分机的相关信息。

立林楼宇对讲业主卡设置：进入编程：+++++一设置业主编号：如0203，然后按，听到嘟嘟嘟，把卡放在感应器上，听到嘟一声，屏幕显示001,再放另一张显示002,以此类推，每户可输入15张，再按复位，再输入另一张业主卡。

全部输入完成，按，并连按两下，保存退出。

二公共卡及管理卡设置：进入编程，+++++,在键盘上输入要注册的公共号+，听到“嘟嘟嘟”提示音便可注册感应卡，注册成功能听到“嘟”一声，可连续注册15张公共卡，需修改时可按复位，所有操作完成后，按，连续按两下，保存退出。

每张卡可注册10个公共用户号码，该用户号不能与分机用户号相同。

三注销用户感应卡设置：+四位用户号++用户密码++00+。

操作正确主机会有“嘟”一声，并在显示窗显示“00”数字，则表示该用户所有感应卡已注销完毕。

此时也可以对该用户重新注册感应卡，但每张感应卡必须在10秒内完成，当“00”消失后就不能注册感应卡。

四用户密码设置：（为主机密码键，出厂用户密码为“1234”。

）具体操作：+四位用户号++用户旧密码++用户新密码+。

1操作正确主机会有长“嘟”提示音，错误会有短‘嘟嘟’提示音。

2‘用户旧密码’为原先使用密码，‘用户新密码’为想要设置的密码，可设置1-6位数字，诺第一次设置密码则‘用户旧密码’为出厂密码‘1234’。

3 用户密码忘记则门口主机进入编程状态按第一次设置密码操作即可，设置完毕退出编程状态。

4用户密码包括分机用户密码，公共用户密码，巡更用户密码。

例如，第一次设置用户密码“010*********”，此时0101用户密码为‘5678’更改用户密码“010*********”，此时0101用户密码为“8888”。

五查询用户感应卡注册数量：+四位用户号+。

六查询整个系统感应卡数量+99+七无卡编门牌号：进入编程：+++++先清除之前输入的门牌数量，按选择到P***按000清除，按*确认保存。

然后输整栋门牌号，输完后按，099+键给所有分机送号即可。

立林楼宇对讲业主卡设置：进入编程：+++++一设置业主编号：如0203，然后按，听到嘟嘟嘟，把卡放在感应器上，听到嘟一声，屏幕显示001,再放另一张显示002,以此类推，每户可输入15张，再按复位，再输入另一张业主卡。

全部输入完成，按，并连按两下，保存退出。

二公共卡及管理卡设置：进入编程，+++++,在键盘上输入要注册的公共号+，听到“嘟嘟嘟”提示音便可注册感应卡，注册成功能听到“嘟”一声，可连续注册15张公共卡，需修改时可按复位，所有操作完成后，按，连续按两下，保存退出。

每张卡可注册10个公共用户号码，该用户号不能与分机用户号相同。

三注销用户感应卡设置：+四位用户号++用户密码++00+。

操作正确主机会有“嘟”一声，并在显示窗显示“00”数字，则表示该用户所有感应卡已注销完毕。

此时也可以对该用户重新注册感应卡，但每张感应卡必须在10秒内完成，当“00”消失后就不能注册感应卡。

四用户密码设置：（为主机密码键，出厂用户密码为“1234”。

）具体操作：+四位用户号++用户旧密码++用户新密码+。

1操作正确主机会有长“嘟”提示音，错误会有短‘嘟嘟’提示音。

2‘用户旧密码’为原先使用密码，‘用户新密码’为想要设置的密码，可设置1-6位数字，诺第一次设置密码则‘用户旧密码’为出厂密码‘1234’。

3 用户密码忘记则门口主机进入编程状态按第一次设置密码操作即可，设置完毕退出编程状态。

4用户密码包括分机用户密码，公共用户密码，巡更用户密码。

例如，第一次设置用户密码“0”，此时0101用户密码为‘5678’更改用户密码“0”，此时0101用户密码为“8888”。

五查询用户感应卡注册数量：+四位用户号+。

六查询整个系统感应卡数量+99+七无卡编门牌号：进入编程：+++++先清除之前输入的门牌数量，按选择到P***按000清除，按*确认保存。

然后输整栋门牌号，输完后按，099+键给所有分机送号即可。

1、密码开锁在主机上，密码键+4位住户号+开锁密码（初始为1234）+密码键。

立林L智能化可视对讲系统简易说明书SANY标准化小组 #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#立林L8-5000系统楼宇对讲系统使用手册1、单元主机介绍摄像头调节内六角螺丝喇叭显示屏数字按键感应卡位置麦克风摄像头2、L8系统施工中的网线RJ45头制作方法双绞线分为非屏蔽双绞线（UTP）和屏蔽双绞线（STP）两类，在电磁场干扰比较严重的场所，建议用屏蔽双绞线（STP）。

网线两端水晶头做法相同，都是TIA/EIA-568B标准。

3、主机编程设置（1）进入/退出编程操作操作目标方式一方式二方式三进入编程态主机上电进入工作后（短“嘟”一声,触摸按键板进入工作），在2秒内按住主机0键2秒，长嘟一声，主机进入编程状态。

使用已注册的功能卡，刷卡即可进入编程态。

＊90＊系统密码（出厂密码1234）退出编程态在编程态中按#键清屏，再按即可退出编程态。

直接断电重新上电退出编程态。

RJ45（水晶头）网线水晶头1 白橙2 橙3 白绿4 蓝5 白蓝6 绿7 白棕8 棕（2）菜单选项说明当主机进入编程态后，连续按“*”键，显示屏上依次出现####、1n1t、####、####、bt=3/4、bd=n/C、rd-A/rdUA、Sg-1/---、bg-A/bgUA、dF-A/dFUA、Lt##、LF-1/2/3/4/23/34/12、t###、### - 、####、C###、d###、n###、U###、SC-A/SCUA、EALL等共21个选项，具体含义如下：4、L8-5000系统编号操作（1）编号操作编号的方式有两种，一种是通过分机来设置（详见分机软开关操作部分）。

另外一种是通过主机编号，方式如下：①主机进入编程态后输入需要发送的分机号码（如0101）②分机按住报警键和开锁键③按下主机保安键，编号成功分机会发出他长“嘟”提示音，主机会发出“嘟、嘟”提示音表明编号成功。

（2）主机删号（删除用户卡）主机进入编程态后，按（4位分机号4位分机号用户密码000＊）可删除主机上存储的对应分机的相关信息。

立林L8-5000系统楼宇对讲系统使用手册1、单元主机介绍2、L8系统施工中的网线RJ45头制作方法双绞线分为非屏蔽双绞线（UTP ）和屏蔽双绞线（STP ）两类，在电磁场干扰比较严重的场所，建议用屏蔽双绞线（STP ）。

网线两端水晶头做法相同，都是TIA/EIA-568B 标准。

3、主机编程设置（1）进入/退出编程操作（2）菜单选项说明当主机进入编程态后，连续按“*”键，显示屏上依次出现####、1n1t、####、####、bt=3/4、bd=n/C、rd-A/rdUA、Sg-1/---、bg-A/bgUA、dF-A/dFUA、Lt##、LF-1/2/3/4/23/34/12、t###、### - 、####、C###、d###、n###、U###、SC-A/SCUA、EALL等共21个选项，具体含义如下：4、L8-5000系统编号操作（1）编号操作编号的方式有两种，一种是通过分机来设置（详见分机软开关操作部分）。

另外一种是通过主机编号，方式如下：①主机进入编程态后输入需要发送的分机号码（如0101）②分机按住报警键和开锁键③按下主机保安键，编号成功分机会发出他长“嘟”提示音，主机会发出“嘟、嘟”提示音表明编号成功。

（2）主机删号（删除用户卡）主机进入编程态后，按（4位分机号4位分机号用户密码000＊）可删除主机上存储的对应分机的相关信息。

删除该分机号后，主机依然可以呼叫该分机，但是原来注册过的对应该分机号的卡将失效，同时也不能进行密码开锁。

5、主机密码操作（1）密码类别①用户密码：用于密码开锁和对防区撤防操作，适用小区用户。

用户密码可设1-6数字，初始密码为1234。

用户密码忘记则主机进入编程态重新设置。

②系统密码：用于主机进编程操作，系统密码可设1-6数字，初始密码为1234。

用户密码忘记则主机进入编程态重新设置。

（2）更改用户密码：4位分机号用户旧密码用户新密码（3）更改系统密码：＊90＊系统旧密码系统新密码6、主机感应卡操作（1）卡的类别①功能卡：在待机状态下，刷卡直接进入编程态，适用于系统维护人员。

立林L8-5000系统楼宇对讲系统使用手册1、单元主机介绍2、L8系统施工中的网线RJ45头制作方法双绞线分为非屏蔽双绞线（UTP ）和屏蔽双绞线（STP ）两类，在电磁场干扰比较严重的场所，建议用屏蔽双绞线（STP ）。

网线两端水晶头做法相同，都是TIA/EIA-568B 标准。

3、主机编程设置（1）进入/退出编程操作（2）菜单选项说明当主机进入编程态后，连续按“*”键，显示屏上依次出现####、1n1t、####、####、bt=3/4、bd=n/C、rd-A/rdUA、Sg-1/---、bg-A/bgUA、dF-A/dFUA、Lt##、LF-1/2/3/4/23/34/12、t###、### - 、####、C###、d###、n###、U###、SC-A/SCUA、EALL等共21个选项，具体含义如下：4、L8-5000系统编号操作（1）编号操作编号的方式有两种，一种是通过分机来设置（详见分机软开关操作部分）。

另外一种是通过主机编号，方式如下：①主机进入编程态后输入需要发送的分机号码（如0101）②分机按住报警键和开锁键③按下主机保安键，编号成功分机会发出他长“嘟”提示音，主机会发出“嘟、嘟”提示音表明编号成功。

（2）主机删号（删除用户卡）主机进入编程态后，按（4位分机号4位分机号用户密码000＊）可删除主机上存储的对应分机的相关信息。

删除该分机号后，主机依然可以呼叫该分机，但是原来注册过的对应该分机号的卡将失效，同时也不能进行密码开锁。

5、主机密码操作（1）密码类别①用户密码：用于密码开锁和对防区撤防操作，适用小区用户。

用户密码可设1-6数字，初始密码为1234。

用户密码忘记则主机进入编程态重新设置。

②系统密码：用于主机进编程操作，系统密码可设1-6数字，初始密码为1234。

用户密码忘记则主机进入编程态重新设置。

（2）更改用户密码：4位分机号用户旧密码用户新密码（3）更改系统密码：＊90＊系统旧密码系统新密码6、主机感应卡操作（1）卡的类别①功能卡：在待机状态下，刷卡直接进入编程态，适用于系统维护人员。

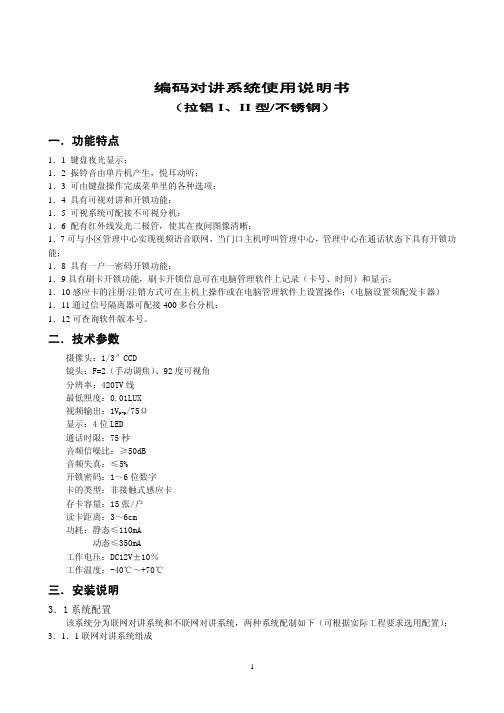

编码对讲系统使用说明书（拉铝I、II型/不锈钢）一．功能特点1．1 键盘夜光显示；1．2 振铃音由单片机产生，悦耳动听；1．3 可由键盘操作完成菜单里的各种选项；1．4 具有可视对讲和开锁功能；1．5 可视系统可配接不可视分机；1．6 配有红外线发光二极管，使其在夜间图像清晰；1．7可与小区管理中心实现视频语音联网，当门口主机呼叫管理中心，管理中心在通话状态下具有开锁功能；1．8 具有一户一密码开锁功能；1．9具有刷卡开锁功能，刷卡开锁信息可在电脑管理软件上记录（卡号、时间）和显示；1．10感应卡的注册/注销方式可在主机上操作或在电脑管理软件上设置操作；（电脑设置须配发卡器）1．11通过信号隔离器可配接400多台分机；1．12可查询软件版本号。

二．技术参数摄像头：1/3″CCD镜头：F=2（手动调焦）、92度可视角分辨率：420TV线最低照度：0.01LUX视频输出：1V P-P/75Ω显示：4位LED通话时限：75秒音频信噪比：≥50dB音频失真：≤5%开锁密码：1～6位数字卡的类型：非接触式感应卡存卡容量：15张/户读卡距离：3～6cm功耗：静态≤110mA动态≤350mA工作电压：DC12V±10％工作温度：-40℃～+70℃三．安装说明3．1系统配置该系统分为联网对讲系统和不联网对讲系统，两种系统配制如下（可根据实际工程要求选用配置）：3．1．1联网对讲系统组成分类 型号名称说明JB-2000IIB 编码联网主机 非可视门口主机 JB-2000ML 编码可视联网主机 黑白可视门口主机 JB-2000IIBG 编码联网刷卡主机 非可视带门禁门口主机 门 口 主 机JB-2000MGL编码可视联网刷卡主机 黑白可视带门禁门口主机 JB-2002II 编码联网分机 非可视室内分机 室内分机 JB-2002V 编码可视分机黑白可视室内分机JB-2701KD 开关电源12V 60W 、带UPS 电 源 JB-2702KD 开关电源18V 80W 、不带UPS JB-2400 小区管理机 非可视管理中心机 JB-2400V 小区可视管理机 黑白可视管理中心机 管 理 机JB-2400F 小区副管理机 出入口管理机 JB-2400IIF社区围墙主机 非可视围墙门口主机 JB-2400IIMF社区围墙可视主机 黑白可视门口主机 JB-2400IIGF社区围墙刷卡主机 非可视带门禁围墙门口主机 围墙门口主机JB-2400IIMGF 社区围墙可视刷卡主机黑白可视带门禁门口主机JB-2000IIG-1/4 编码隔离器 DC12V 供电 JB-2401F联网信号放大器 八路信号输入 JB-2001SZ-2 视频切换器主机控制JB-2001S-2/9视频切换器 12V 供电，视频信号控制其 它JB-2000F-3/5/9/13 视频分配放大器 18V 供电注：门口主机在型号后面加“C ”即为彩色门口主机；室内分机在型号后面加“C ”即为彩色可视分机。

*****（对讲）用户手册一、系统概述该对讲系统集互联网技术、移动通信技术、安防检测技术、音视频编码技术为一体，让住户既能在本地简单的使用，实现对讲功能，也可以实现智能家居控制、安防报警控制功能。

搭建一个更加安全、舒适、高效、环保、智能的居住和生活环境。

本地控制、PC机远程控制、移动手机控制三种方式相结合，构建立体式控制平台、实现全方位、多角度的数字化生活。

系统适用于多层、高层小区的智能家居系统；内置32位超低功耗双核处理器，采用linux嵌入式操作系统；同时内置16路有线防区和8路无线防区接口，可外接扩展防区模块；8路视频输入接口，可对布置在室内外的摄像头进行监控；可视对讲开锁功能；访客留言留影管理功能；信息管理功能；电子相框功能；可设置定时闹钟，定时管理家电控制等智能工具；支持系统巡检，自动检测设备状态。

二、基本硬件功能说明本对讲系统的硬件有以下部分：（1）门口主机的实物图及功能介绍图2-1 门口主机实物图基本功能介绍：默认带二维码开锁及密码开锁，可支持定制蓝牙开锁支持人脸识别功能支持设备移离报警支持磁力锁可用Webserve（浏览器）或PC软件进行参数配置设备提供12V输出接口，可给锁设备供电可接数字系统的门禁控制器或电梯控制器，进行电梯控制具有播放广告功能具有门禁开锁即IC刷卡开锁具有留言留影功能技术参数说明：卡容量：≤3万张待机功耗：≤3W最大功耗：≤7.4W工作电压：12~24VDC防护等级：IP54工作温度：-40°C~70°C操作方式：触摸按键安装方式：嵌入式安装/外挂式安装面板材质：铝面+钢化玻璃面板外观尺寸：370×140×53（mm）预埋盒尺寸：348×123×52（mm）外观颜色：金色（二）室内分机介绍室内分机实物图如图2-2所示：图2-2室内分机实物图技术参数及功能说明：音频失真：＜5%音频信噪比：≥50dB工作温度：-10℃～+55℃外观尺寸：135x99x23（mm）安装方式：壁挂式安装能接收门口主机的呼叫对讲开锁；可按报警键呼叫管理中心机，与之实现双向对讲；（三）数字楼层分配器介绍：数字楼层分配器实物如图3-3所示：图2-3数字楼层分配器实物图基本功能：提供8个端口，连接8台室内分机，同时为8台室内分机供电。

立林L8-5000系统楼宇对讲系统使用手册1、单元主机介绍2、L8系统施工中的网线RJ45头制作方法双绞线分为非屏蔽双绞线（UTP ）和屏蔽双绞线（STP ）两类，在电磁场干扰比较严重的场所，建议用屏蔽双绞线（STP ）。

网线两端水晶头做法相同，都是TIA/EIA-568B 标准。

3、主机编程设置（1）进入/退出编程操作（2）菜单选项说明当主机进入编程态后，连续按“*”键，显示屏上依次出现####、1n1t、####、####、bt=3/4、bd=n/C、rd-A/rdUA、Sg-1/---、bg-A/bgUA、dF-A/dFUA、Lt##、LF-1/2/3/4/23/34/12、t###、### - 、####、C###、d###、n###、U###、SC-A/SCUA、EALL等共21个选项，具体含义如下：4、L8-5000系统编号操作（1）编号操作编号的方式有两种，一种是通过分机来设置（详见分机软开关操作部分）。

另外一种是通过主机编号，方式如下：①主机进入编程态后输入需要发送的分机号码（如0101）②分机按住报警键和开锁键③按下主机保安键，编号成功分机会发出他长“嘟”提示音，主机会发出“嘟、嘟”提示音表明编号成功。

（2）主机删号（删除用户卡）主机进入编程态后，按（4位分机号4位分机号用户密码000＊）可删除主机上存储的对应分机的相关信息。

删除该分机号后，主机依然可以呼叫该分机，但是原来注册过的对应该分机号的卡将失效，同时也不能进行密码开锁。

5、主机密码操作（1）密码类别①用户密码：用于密码开锁和对防区撤防操作，适用小区用户。

用户密码可设1-6数字，初始密码为1234。

用户密码忘记则主机进入编程态重新设置。

②系统密码：用于主机进编程操作，系统密码可设1-6数字，初始密码为1234。

用户密码忘记则主机进入编程态重新设置。

（2）更改用户密码：4位分机号用户旧密码用户新密码（3）更改系统密码：＊90＊系统旧密码系统新密码6、主机感应卡操作（1）卡的类别①功能卡：在待机状态下，刷卡直接进入编程态，适用于系统维护人员。

编码对讲系统使用说明书（拉铝I、II型/不锈钢）一．功能特点1．1 键盘夜光显示；1．2 振铃音由单片机产生，悦耳动听；1．3 可由键盘操作完成菜单里的各种选项；1．4 具有可视对讲和开锁功能；1．5 可视系统可配接不可视分机；1．6 配有红外线发光二极管，使其在夜间图像清晰；1．7可与小区管理中心实现视频语音联网，当门口主机呼叫管理中心，管理中心在通话状态下具有开锁功能；1．8 具有一户一密码开锁功能；1．9具有刷卡开锁功能，刷卡开锁信息可在电脑管理软件上记录（卡号、时间）和显示；1．10感应卡的注册/注销方式可在主机上操作或在电脑管理软件上设置操作；（电脑设置须配发卡器）1．11通过信号隔离器可配接400多台分机；1．12可查询软件版本号。

二．技术参数摄像头：1/3″CCD镜头：F=2（手动调焦）、92度可视角分辨率：420TV线最低照度：0.01LUX视频输出：1V P-P/75Ω显示：4位LED通话时限：75秒音频信噪比：≥50dB音频失真：≤5%开锁密码：1～6位数字卡的类型：非接触式感应卡存卡容量：15张/户读卡距离：3～6cm功耗：静态≤110mA动态≤350mA工作电压：DC12V±10％工作温度：-40℃～+70℃三．安装说明3．1系统配置该系统分为联网对讲系统和不联网对讲系统，两种系统配制如下（可根据实际工程要求选用配置）：3．1．1联网对讲系统组成分类 型号名称说明JB-2000IIB 编码联网主机 非可视门口主机 JB-2000ML 编码可视联网主机 黑白可视门口主机 JB-2000IIBG 编码联网刷卡主机 非可视带门禁门口主机 门 口 主 机JB-2000MGL编码可视联网刷卡主机 黑白可视带门禁门口主机 JB-2002II 编码联网分机 非可视室内分机 室内分机 JB-2002V 编码可视分机黑白可视室内分机JB-2701KD 开关电源12V 60W 、带UPS 电 源 JB-2702KD 开关电源18V 80W 、不带UPS JB-2400 小区管理机 非可视管理中心机 JB-2400V 小区可视管理机 黑白可视管理中心机 管 理 机JB-2400F 小区副管理机 出入口管理机 JB-2400IIF社区围墙主机 非可视围墙门口主机 JB-2400IIMF社区围墙可视主机 黑白可视门口主机 JB-2400IIGF社区围墙刷卡主机 非可视带门禁围墙门口主机 围墙门口主机JB-2400IIMGF 社区围墙可视刷卡主机黑白可视带门禁门口主机JB-2000IIG-1/4 编码隔离器 DC12V 供电 JB-2401F联网信号放大器 八路信号输入 JB-2001SZ-2 视频切换器主机控制JB-2001S-2/9视频切换器 12V 供电，视频信号控制其 它JB-2000F-3/5/9/13 视频分配放大器 18V 供电注：门口主机在型号后面加“C ”即为彩色门口主机；室内分机在型号后面加“C ”即为彩色可视分机。

立林楼宇对讲业主卡设置：进入编程：+++++一设置业主编号：如0203，然后按，听到嘟嘟嘟，把卡放在感应器上，听到嘟一声，屏幕显示001,再放另一张显示002,以此类推，每户可输入15张，再按复位，再输入另一张业主卡。

全部输入完成，按，并连按两下，保存退出。

二公共卡及管理卡设置：进入编程，+ ++++, 在键盘上输入要注册的公共号+，听到“嘟嘟嘟”提示音便可注册感应卡，注册成功能听到“嘟”一声，可连续注册15张公共卡，需修改时可按复位，所有操作完成后，按，连续按两下，保存退出。

每张卡可注册10个公共用户号码，该用户号不能与分机用户号相同。

三注销用户感应卡设置：+四位用户号+ +用户密码++00+。

操作正确主机会有“嘟”一声，并在显示窗显示“00”数字，则表示该用户所有感应卡已注销完毕。

此时也可以对该用户重新注册感应卡，但每张感应卡必须在10秒内完成，当“00”消失后就不能注册感应卡。

四用户密码设置：（为主机密码键，出厂用户密码为“1234”。

）具体操作：+四位用户号++用户旧密码++用户新密码+。

1操作正确主机会有长“嘟”提示音，错误会有短‘嘟嘟’提示音。

2‘用户旧密码’为原先使用密码，‘用户新密码’为想要设置的密码，可设置1-6位数字，诺第一次设置密码则‘用户旧密码’为出厂密码‘1234’。

3 用户密码忘记则门口主机进入编程状态按第一次设置密码操作即可，设置完毕退出编程状态。

4用户密码包括分机用户密码，公共用户密码，巡更用户密码。

例如，第一次设置用户密码“0”，此时0101用户密码为‘5678’更改用户密码“0”，此时0101用户密码为“8888”。

五查询用户感应卡注册数量：+四位用户号+。

六查询整个系统感应卡数量+99+七无卡编门牌号：进入编程：+++++先清除之前输入的门牌数量，按选择到P***按000清除，按*确认保存。

然后输整栋门牌号，输完后按，099+键给所有分机送号即可。

1、密码开锁在主机上，密码键+4位住户号+开锁密码（初始为1234）+密码键。

L8户户对讲系统使用说明书第1节产品型号说明序号产品型号产品名称外观尺寸mm 安装尺寸mm1 L8-5002 L8非可视主机2 L8-5002M L8黑白可视主机3 L8-5002L L8非可视联网主机4 L8-5002GL L8非可视联网刷卡主机5 L8-5002ML L8黑白可视联网主机6 L8-5002MGL L8黑白可视联网刷卡主机7 L8-5002MLC L8彩色可视联网主机8 L8-5002MGLC L8彩色可视联网刷卡主机9 L8-5002LF L8非可视联网副主机10 L8-5002GLF L8非可视联网刷卡副主机11 L8-5002MLF L8黑白可视联网副主机12 L8-5002MGLF L8黑白可视联网刷卡副主机13 L8-5002MLFC L8彩色可视联网副主机14 L8-5002MGLFC L8彩色可视联网刷卡副主机15 L8-5002MLW L8黑白可视围墙主机16 L8-5002LW L8非可视围墙主机17 L8-5002GLW L8非可视围墙刷卡主机18 L8-5002MGLW L8黑白可视围墙刷卡主机19 L8-5002MLWC L8彩色可视围墙主机20 L8-5002MGLWC L8彩色可视围墙刷卡主机2型：140×342×70mm4型：120×373×51 mm10型：170×386×54mm11型：380×240×54mm（1）2型预埋盒：134×340×50 mm铁门安装：130×300×40mm（2）4型预埋盒：344×106×45(52) mm铁门安装：105×340×32mm（3）10型预埋盒：142×358×64mm铁门安装：140×332×48mm（4）11型预埋盒：352×213×64mm铁门安装：322×210×48mm注：型号后面带“T”为触控主机第2节 产品介绍2．1外观摄像头喇叭显示屏电源指示麦克风读卡部操作键盘安装螺丝盖板2．2功能特点（1）可选择不同外观的液晶显示和数码显示；（2）操作键盘可采用机械按键或电容触控按键操作； （3）CCD 摄像头角度可调，夜间可视；（4）可与管理中心进行语音、视频、数据联网通信； （5）可与分机实现双向呼叫对讲开锁功能，（6）音频采用半双工和全双工混合对讲方式，具有声音不丢失，且声音大，不嘯叫； （7）入户只需一根网线即可实现语音、视频、数据通信； （8）采用FLASH 存储用户资料，永不丢失；（9）一户一密码，具有密码开锁和防区密码撤防功能；（10）可内置或外配IC/ID 门禁，具有刷卡开锁和防区布撤防功能； （11）具有开门检测、电梯控制等功能；（12）联网功能强大，可接入TCP/IP 网络； （13）可预埋式安装、嵌入式安装。

*****（对讲）用户手册一、系统概述该对讲系统集互联网技术、移动通信技术、安防检测技术、音视频编码技术为一体，让住户既能在本地简单的使用，实现对讲功能，也可以实现智能家居控制、安防报警控制功能。

搭建一个更加安全、舒适、高效、环保、智能的居住和生活环境。

本地控制、PC机远程控制、移动手机控制三种方式相结合，构建立体式控制平台、实现全方位、多角度的数字化生活。

系统适用于多层、高层小区的智能家居系统；内置32位超低功耗双核处理器，采用linux嵌入式操作系统；同时内置16路有线防区和8路无线防区接口，可外接扩展防区模块；8路视频输入接口，可对布置在室内外的摄像头进行监控；可视对讲开锁功能；访客留言留影管理功能；信息管理功能；电子相框功能；可设置定时闹钟，定时管理家电控制等智能工具；支持系统巡检，自动检测设备状态。

二、基本硬件功能说明本对讲系统的硬件有以下部分：（1）门口主机的实物图及功能介绍图2-1 门口主机实物图基本功能介绍：默认带二维码开锁及密码开锁，可支持定制蓝牙开锁支持人脸识别功能支持设备移离报警支持磁力锁可用Webserve（浏览器）或PC软件进行参数配置设备提供12V输出接口，可给锁设备供电可接数字系统的门禁控制器或电梯控制器，进行电梯控制具有播放广告功能具有门禁开锁即IC刷卡开锁具有留言留影功能技术参数说明：卡容量：≤3万张待机功耗：≤3W最大功耗：≤7.4W工作电压：12~24VDC防护等级：IP54工作温度：-40°C~70°C操作方式：触摸按键安装方式：嵌入式安装/外挂式安装面板材质：铝面+钢化玻璃面板外观尺寸：370×140×53（mm）预埋盒尺寸：348×123×52（mm）外观颜色：金色（二）室内分机介绍室内分机实物图如图2-2所示：图2-2室内分机实物图技术参数及功能说明：音频失真：＜5%音频信噪比：≥50dB工作温度：-10℃～+55℃外观尺寸：135x99x23（mm）安装方式：壁挂式安装能接收门口主机的呼叫对讲开锁；可按报警键呼叫管理中心机，与之实现双向对讲；（三）数字楼层分配器介绍：数字楼层分配器实物如图3-3所示：图2-3数字楼层分配器实物图基本功能：提供8个端口，连接8台室内分机，同时为8台室内分机供电。

立林楼宇对讲操作说明 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】立林楼宇对讲业主卡设置：进入编程：+++++一设置业主编号：如0203，然后按，听到嘟嘟嘟，把卡放在感应器上，听到嘟一声，屏幕显示001,再放另一张显示002,以此类推，每户可输入15张，再按复位，再输入另一张业主卡。

全部输入完成，按，并连按两下，保存退出。

二公共卡及管理卡设置：进入编程，+++++, 在键盘上输入要注册的公共号+，听到“嘟嘟嘟”提示音便可注册感应卡，注册成功能听到“嘟”一声，可连续注册15张公共卡，需修改时可按复位，所有操作完成后，按，连续按两下，保存退出。

每张卡可注册10个公共用户号码，该用户号不能与分机用户号相同。

三注销用户感应卡设置：+四位用户号++用户密码++00+。

操作正确主机会有“嘟”一声，并在显示窗显示“00”数字，则表示该用户所有感应卡已注销完毕。

此时也可以对该用户重新注册感应卡，但每张感应卡必须在10秒内完成，当“00”消失后就不能注册感应卡。

四用户密码设置：（为主机密码键，出厂用户密码为“1234”。

）具体操作：+四位用户号++用户旧密码++用户新密码+。

1操作正确主机会有长“嘟”提示音，错误会有短‘嘟嘟’提示音。

2‘用户旧密码’为原先使用密码，‘用户新密码’为想要设置的密码，可设置1-6位数字，诺第一次设置密码则‘用户旧密码’为出厂密码‘1234’。

3 用户密码忘记则门口主机进入编程状态按第一次设置密码操作即可，设置完毕退出编程状态。

4用户密码包括分机用户密码，公共用户密码，巡更用户密码。

例如，第一次设置用户密码“0”，此时0101用户密码为‘5678’更改用户密码“0”，此时0101用户密码为“8888”。

五查询用户感应卡注册数量：+四位用户号+。

六查询整个系统感应卡数量+99+七无卡编门牌号：进入编程：+++++先清除之前输入的门牌数量，按选择到P***按000清除，按*确认保存。

户户对讲系统使用说明书1．系统组成本系统可分为联网对讲系统和不联网对讲系统，在配置时可根据工程实际要求灵活配置，具体如下：1.1联网对讲系统组成序号型号名称说明1 JB-2000IIIML 户户可视联网主机黑白可视联网型2 JB-2000IIIMGL 户户可视联网刷卡主机黑白可视联网型带门禁3 JB-2000IIIMF 户户可视副主机黑白可视4 JB-2000IIIMGF 户户可视刷卡副主机黑白可视带门禁5 JB-2000IIIL 户户联网主机非可视联网型6 JB-2000IIIGL 户户联网刷卡主机联网型带门禁7 JB-2000IIIF 户户副主机非可视8 JB-2000IIIGF 户户刷卡副主机非可视带门禁9 JB-2004V-4/7 户户安保可视分机黑白可视10 JB-2003V 户户可视分机黑白可视11 JB-2003VW 外挂式免提可视分机黑白可视12 JB-2003VQ 嵌入式免提可视分机黑白可视13 JB-2004VW-4/7 外挂式免提安保可视分机黑白可视14 JB-2004VQ-4/7 嵌入式免提安保可视分机黑白可视15 JB-2004VF 户户安保可视副分机黑白可视16 JB-2003VF 户户可视副分机黑白可视17 JB-2004-4/7 户户安保分机非可视18 JB-2003 户户分机非可视19 JB-2004F 户户安保副分机非可视20 JB-2003F 户户副分机非可视21 JB-2000IIIG 户户隔离器 12V供电22 JB-2000F-3/5/9/13 视频分配放大器 18V供电23 JB-2000D 电源12V（带电池）功率30W，带UPS24 JB-2701KD 开关电源12V（带电池）功率60W，带UPS25 JB-2000DF 可视分机电源18V 功率40W，不带UPS26 JB-2702KD 开关电源18V 功率80W，不带UPS27 JB-2000DS 双路电源功率40W、DC12、DC18V28 JB-2400V 小区可视管理机带开关电源29 JB-2400 小区管理机带开关电源，16位LCD显示30 JB-2400F 小区副管理机带开关电源，四位LED显示31 JB-2400IIMF 社区围墙可视主机黑白可视（户户型）32 JB-2400IIF 社区围墙主机非可视33 JB-2400IIMGF 社区围墙可视刷卡主机黑白可视带门禁34 JB-2400IIGF 社区围墙刷卡主机非可视带门禁35 JB-2001S-2/9 视频切换器 12V供电36 JB-2001SZ-2 视频切换器以主机控制信号方式注：门口主机在型号后面加“C”即为彩色门口主机；室内分机型号后面加“C”即为彩色可视分机。

立林L8-5000系统楼宇对讲系统使用手册1、单元主机介绍2、L8系统施工中的网线RJ45头制作方法双绞线分为非屏蔽双绞线（UTP ）和屏蔽双绞线（STP ）两类，在电磁场干扰比较严重的场所，建议用屏蔽双绞线（STP ）。

网线两端水晶头做法相同，都是TIA/EIA-568B 标准。

3、主机编程设置（1）进入/退出编程操作（2）菜单选项说明当主机进入编程态后，连续按“*”键，显示屏上依次出现####、1n1t、####、####、bt=3/4、bd=n/C、rd-A/rdUA、Sg-1/---、bg-A/bgUA、dF-A/dFUA、Lt##、LF-1/2/3/4/23/34/12、t###、### - 、####、C###、d###、n###、U###、SC-A/SCUA、EALL等共21个选项，具体含义如下：4、L8-5000系统编号操作（1）编号操作编号的方式有两种，一种是通过分机来设置（详见分机软开关操作部分）。

另外一种是通过主机编号，方式如下：①主机进入编程态后输入需要发送的分机号码（如0101）②分机按住报警键和开锁键③按下主机保安键，编号成功分机会发出他长“嘟”提示音，主机会发出“嘟、嘟”提示音表明编号成功。

（2）主机删号（删除用户卡）主机进入编程态后，按（4位分机号4位分机号用户密码000＊）可删除主机上存储的对应分机的相关信息。

删除该分机号后，主机依然可以呼叫该分机，但是原来注册过的对应该分机号的卡将失效，同时也不能进行密码开锁。

5、主机密码操作（1）密码类别①用户密码：用于密码开锁和对防区撤防操作，适用小区用户。

用户密码可设1-6数字，初始密码为1234。

用户密码忘记则主机进入编程态重新设置。

②系统密码：用于主机进编程操作，系统密码可设1-6数字，初始密码为1234。

用户密码忘记则主机进入编程态重新设置。

（2）更改用户密码：4位分机号用户旧密码用户新密码（3）更改系统密码：＊90＊系统旧密码系统新密码6、主机感应卡操作（1）卡的类别①功能卡：在待机状态下，刷卡直接进入编程态，适用于系统维护人员。
