立林L8智能化可视对讲系统简易说明书

立林L智能化可视对讲系统简易说明书SANY标准化小组 #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#立林L8-5000系统楼宇对讲系统使用手册1、单元主机介绍摄像头调节内六角螺丝喇叭显示屏数字按键感应卡位置麦克风摄像头2、L8系统施工中的网线RJ45头制作方法双绞线分为非屏蔽双绞线（UTP）和屏蔽双绞线（STP）两类，在电磁场干扰比较严重的场所，建议用屏蔽双绞线（STP）。

网线两端水晶头做法相同，都是TIA/EIA-568B标准。

3、主机编程设置（1）进入/退出编程操作操作目标方式一方式二方式三进入编程态主机上电进入工作后（短“嘟”一声,触摸按键板进入工作），在2秒内按住主机0键2秒，长嘟一声，主机进入编程状态。

使用已注册的功能卡，刷卡即可进入编程态。

＊90＊系统密码（出厂密码1234）退出编程态在编程态中按#键清屏，再按即可退出编程态。

直接断电重新上电退出编程态。

RJ45（水晶头）网线水晶头1 白橙2 橙3 白绿4 蓝5 白蓝6 绿7 白棕8 棕（2）菜单选项说明当主机进入编程态后，连续按“*”键，显示屏上依次出现####、1n1t、####、####、bt=3/4、bd=n/C、rd-A/rdUA、Sg-1/---、bg-A/bgUA、dF-A/dFUA、Lt##、LF-1/2/3/4/23/34/12、t###、### - 、####、C###、d###、n###、U###、SC-A/SCUA、EALL等共21个选项，具体含义如下：4、L8-5000系统编号操作（1）编号操作编号的方式有两种，一种是通过分机来设置（详见分机软开关操作部分）。

另外一种是通过主机编号，方式如下：①主机进入编程态后输入需要发送的分机号码（如0101）②分机按住报警键和开锁键③按下主机保安键，编号成功分机会发出他长“嘟”提示音，主机会发出“嘟、嘟”提示音表明编号成功。

（2）主机删号（删除用户卡）主机进入编程态后，按（4位分机号4位分机号用户密码000＊）可删除主机上存储的对应分机的相关信息。

立林L智能化可视对讲系统简易说明书SANY标准化小组 #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#立林L8-5000系统楼宇对讲系统使用手册1、单元主机介绍摄像头调节内六角螺丝喇叭显示屏数字按键感应卡位置麦克风摄像头2、L8系统施工中的网线RJ45头制作方法双绞线分为非屏蔽双绞线（UTP）和屏蔽双绞线（STP）两类，在电磁场干扰比较严重的场所，建议用屏蔽双绞线（STP）。

网线两端水晶头做法相同，都是TIA/EIA-568B标准。

3、主机编程设置（1）进入/退出编程操作操作目标方式一方式二方式三进入编程态主机上电进入工作后（短“嘟”一声,触摸按键板进入工作），在2秒内按住主机0键2秒，长嘟一声，主机进入编程状态。

使用已注册的功能卡，刷卡即可进入编程态。

＊90＊系统密码（出厂密码1234）退出编程态在编程态中按#键清屏，再按即可退出编程态。

直接断电重新上电退出编程态。

RJ45（水晶头）网线水晶头1 白橙2 橙3 白绿4 蓝5 白蓝6 绿7 白棕8 棕（2）菜单选项说明当主机进入编程态后，连续按“*”键，显示屏上依次出现####、1n1t、####、####、bt=3/4、bd=n/C、rd-A/rdUA、Sg-1/---、bg-A/bgUA、dF-A/dFUA、Lt##、LF-1/2/3/4/23/34/12、t###、### - 、####、C###、d###、n###、U###、SC-A/SCUA、EALL等共21个选项，具体含义如下：4、L8-5000系统编号操作（1）编号操作编号的方式有两种，一种是通过分机来设置（详见分机软开关操作部分）。

另外一种是通过主机编号，方式如下：①主机进入编程态后输入需要发送的分机号码（如0101）②分机按住报警键和开锁键③按下主机保安键，编号成功分机会发出他长“嘟”提示音，主机会发出“嘟、嘟”提示音表明编号成功。

（2）主机删号（删除用户卡）主机进入编程态后，按（4位分机号4位分机号用户密码000＊）可删除主机上存储的对应分机的相关信息。

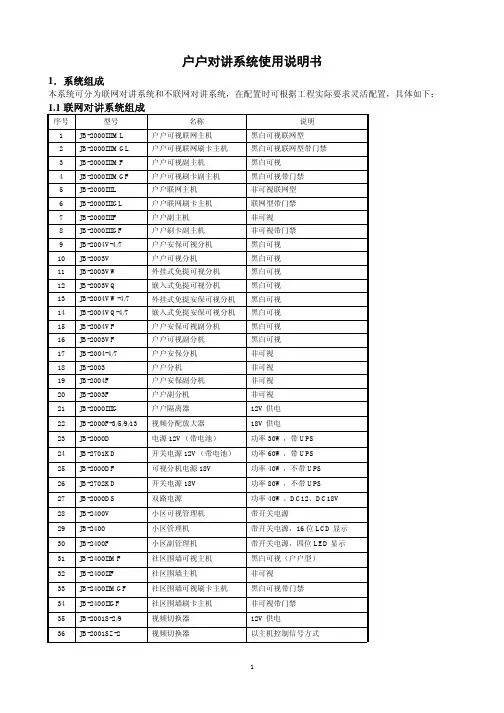

户户对讲系统使用说明书1．系统组成本系统可分为联网对讲系统和不联网对讲系统，在配置时可根据工程实际要求灵活配置，具体如下：1.1联网对讲系统组成序号型号名称说明1 JB-2000IIIML 户户可视联网主机黑白可视联网型2 JB-2000IIIMGL 户户可视联网刷卡主机黑白可视联网型带门禁3 JB-2000IIIMF 户户可视副主机黑白可视4 JB-2000IIIMGF 户户可视刷卡副主机黑白可视带门禁5 JB-2000IIIL 户户联网主机非可视联网型6 JB-2000IIIGL 户户联网刷卡主机联网型带门禁7 JB-2000IIIF 户户副主机非可视8 JB-2000IIIGF 户户刷卡副主机非可视带门禁9 JB-2004V-4/7 户户安保可视分机黑白可视10 JB-2003V 户户可视分机黑白可视11 JB-2003VW 外挂式免提可视分机黑白可视12 JB-2003VQ 嵌入式免提可视分机黑白可视13 JB-2004VW-4/7 外挂式免提安保可视分机黑白可视14 JB-2004VQ-4/7 嵌入式免提安保可视分机黑白可视15 JB-2004VF 户户安保可视副分机黑白可视16 JB-2003VF 户户可视副分机黑白可视17 JB-2004-4/7 户户安保分机非可视18 JB-2003 户户分机非可视19 JB-2004F 户户安保副分机非可视20 JB-2003F 户户副分机非可视21 JB-2000IIIG 户户隔离器 12V供电22 JB-2000F-3/5/9/13 视频分配放大器 18V供电23 JB-2000D 电源12V（带电池）功率30W，带UPS24 JB-2701KD 开关电源12V（带电池）功率60W，带UPS25 JB-2000DF 可视分机电源18V 功率40W，不带UPS26 JB-2702KD 开关电源18V 功率80W，不带UPS27 JB-2000DS 双路电源功率40W、DC12、DC18V28 JB-2400V 小区可视管理机带开关电源29 JB-2400 小区管理机带开关电源，16位LCD显示30 JB-2400F 小区副管理机带开关电源，四位LED显示31 JB-2400IIMF 社区围墙可视主机黑白可视（户户型）32 JB-2400IIF 社区围墙主机非可视33 JB-2400IIMGF 社区围墙可视刷卡主机黑白可视带门禁34 JB-2400IIGF 社区围墙刷卡主机非可视带门禁35 JB-2001S-2/9 视频切换器 12V供电36 JB-2001SZ-2 视频切换器以主机控制信号方式注：门口主机在型号后面加“C”即为彩色门口主机；室内分机型号后面加“C”即为彩色可视分机。

数字家园智能化小区可视对讲系统方案书厦门博易电子科技有限公司目录第一章前言 (3)第二章设计任务 (4)第三章设计依据 (5)第四章系统概述 (6)第五章可视对讲系统 (7)4．1、系统分析 (7)4．2、特性及功能.............................. 错误!未定义书签。

4．3、系统构架图.............................. 错误!未定义书签。

4．4、功能概述................................ 错误!未定义书签。

4．5、设置参数 (7)4.7、小区物业管理系统软件 (20)第六章售后服务承诺书 (27)（全国统一服务热线95105895） (27)一、服务制度 (27)二、维修计划书 (28)三、服务模式 (28)四、服务内容 (32)五、保修范围 (33)立林企业简介 (35)第一章前言自人类社会出现以来，人类居所经历了几个时代的变革。

从奴隶社会刀耕火种时期的洞穴，到农业社会遮风避雨式的建筑，从几代人拥挤在一间阁楼里，到居住的物理空间相对加大，每一种类型的变更都代表着一种前进。

历史的进步，社会的发展，使人们认识和接受了可持续发展的理论，保护大自然，感受大自然，创造新生活，享受高科技，使得熔于大自然的智能化建筑携着健康、舒适和高效迎面走来。

随着二十一世纪的到来，建立在优秀的生态环境和优良的建筑基础上，具有优良的智能化服务系统的智能住宅小区构筑出了一道新世纪风景线。

置身于智能化的时空中，您尽可享受高科技带来的高品质生活：“叮咚”一声，您即可通过对讲分机辨认来访者的身份。

可视对讲系统采用模块化的设计理念，可让用户根据需要，灵活地组建自己的网络，同时，又提供了一体化的信息管理平台，集可视防盗对讲、家庭红外报警、报警求助、住户管理、通讯联网、物业管理、医疗求助、家政服务为一体，是网络化、智能化的管理系统。

系统设计既采用先进的概念、技术和方法，又注意结构、设备和工具的相对成熟。

立林L8-5000系筑楼宇对讲系铳便用手册1s 单元主机介绍嘲叭 显水屏数字按键感应卡位垃2、L8系统蒐工中的网线RJ45头制作方法双绞线分为非屏蔽双绞线（UTP ）和屏蔽双狡线（STP ）两类，在电磁场干扰比较严車 的场所，建放用屏箴双绞线（STP ）。

网线两竭水晶头册法相同，胡是TIA/EIA-568B 标准。

3、主机编程披置（1）进入/退出编程操作操作目标方式■»|」（方式三I 杲像头调卩 慑像头一麦克风RJ45 （朮晶头）网线 水晶头1 白艳23白绿45 白歪6 绿7白跺8（2）菜单选項说明当壬机it人编样态后，连续按8,显示屏上依次岀现####、1n1t、####、####、bt=3/4、bd=n/Cx rd-A/rdUA. Sg-1/一-、bg-A/bgUA. dF-A/dFUA、Lt##、LF-1/2/3/4/23/34/12. t###、 ###・、####、C###、d###、n###、U###、SC-A/SCUA、EALL 等共 21 个选攻，具体含艾如下：4、L8-5000系竦编号操作(1)S号操作编号的方衣有两种，一种是通过分tn来i殳置(详见分tn軟开关I*作部分)。

另外一种是通过主机编号，方衣如下：①主机进人编程态后输人需要发送的分tn ( $110101 )②分机按住报警进a机开碱址"③按卞主机保安捷遷，编号成功分tn会发出他长“曜"提示音，主机会发岀“怖、噺” 梶示音表明编号成功。

(2)主AIU号(剧除用户卡)Jtlia人编椁态后，按(4位分机号14位分讯号T用户密侶T000* )可刪除壬別上存储的对应分机的《1关信息。

制除该分tn号后，主机依然可£1呼叫该分机，II是原来注册过的对应该分机号的卡将失效，同时也不能进行密码开锁。

5、主XX码操作(1)密码类别①用户密码：用于密码开議和对肪区撤肪If作，适用小区用户。

用户密码可设1-6数字，祁始密码为1234。

立林L智能化可视对讲系统简易说明书SANY标准化小组 #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#立林L8-5000系统楼宇对讲系统使用手册1、单元主机介绍摄像头调节内六角螺丝喇叭显示屏数字按键感应卡位置麦克风摄像头2、L8系统施工中的网线RJ45头制作方法双绞线分为非屏蔽双绞线（UTP）和屏蔽双绞线（STP）两类，在电磁场干扰比较严重的场所，建议用屏蔽双绞线（STP）。

网线两端水晶头做法相同，都是TIA/EIA-568B标准。

3、主机编程设置（1）进入/退出编程操作操作目标方式一方式二方式三进入编程态主机上电进入工作后（短“嘟”一声,触摸按键板进入工作），在2秒内按住主机0键2秒，长嘟一声，主机进入编程状态。

使用已注册的功能卡，刷卡即可进入编程态。

＊90＊系统密码（出厂密码1234）退出编程态在编程态中按#键清屏，再按即可退出编程态。

直接断电重新上电退出编程态。

RJ45（水晶头）网线水晶头1 白橙2 橙3 白绿4 蓝5 白蓝6 绿7 白棕8 棕（2）菜单选项说明当主机进入编程态后，连续按“*”键，显示屏上依次出现####、1n1t、####、####、bt=3/4、bd=n/C、rd-A/rdUA、Sg-1/---、bg-A/bgUA、dF-A/dFUA、Lt##、LF-1/2/3/4/23/34/12、t###、### - 、####、C###、d###、n###、U###、SC-A/SCUA、EALL等共21个选项，具体含义如下：4、L8-5000系统编号操作（1）编号操作编号的方式有两种，一种是通过分机来设置（详见分机软开关操作部分）。

另外一种是通过主机编号，方式如下：①主机进入编程态后输入需要发送的分机号码（如0101）②分机按住报警键和开锁键③按下主机保安键，编号成功分机会发出他长“嘟”提示音，主机会发出“嘟、嘟”提示音表明编号成功。

（2）主机删号（删除用户卡）主机进入编程态后，按（4位分机号4位分机号用户密码000＊）可删除主机上存储的对应分机的相关信息。

立林L8智能化的可视对讲系统简易说明书立林L8-5000系统楼宇对讲系统使用手册1、单元主机介绍摄像头调节内六角螺丝喇叭显示屏数字按键感应卡位置麦克风摄像头2、L8系统施工中的网线RJ45头制作方法双绞线分为非屏蔽双绞线（UTP ）和屏蔽双绞线（STP ）两类，在电磁场干扰比较严重的场所，建议用屏蔽双绞线（STP ）。

网线两端水晶头做法相同，都是TIA/EIA-568B 标准。

3、主机编程设置（1）进入/退出编程操作操作目标方式一方式二方式三RJ45（水晶头）网线水晶头1 白橙2 橙 3白绿 4 蓝 5 白蓝 6 绿 7 白棕 8棕（2）菜单选项说明当主机进入编程态后，连续按“*”键，显示屏上依次出现####、1n1t、####、####、bt=3/4、bd=n/C、rd-A/rdUA、Sg-1/---、bg-A/bgUA、dF-A/dFUA、Lt##、LF-1/2/3/4/23/34/12、t###、### - 、####、C###、d###、n###、U###、SC-A/SCUA、EALL 等共21个选项，具体含义如下：4、L8-5000系统编号操作（1）编号操作编号的方式有两种，一种是通过分机来设置（详见分机软开关操作部分）。

另外一种是通过主机编号，方式如下：①主机进入编程态后输入需要发送的分机（如0101）②分机按住报警键和开锁键③按下主机保安键，编号成功分机会发出他长“嘟”提示音，主机会发出“嘟、嘟”提示音表明编号成功。

（2）主机删号（删除用户卡）主机进入编程态后，按（4位分机号4位分机号用户密码000＊）可删除主机上存储的对应分机的相关信息。

删除该分机号后，主机依然可以呼叫该分机，但是原来注册过的对应该分机号的卡将失效，同时也不能进行密码开锁。

5、主码操作（1）密码类别①用户密码：用于密码开锁和对防区撤防操作，适用小区用户。

用户密码可设1-6数字，初始密码为1234。

用户密码忘记则主机进入编程态重新设置。

立林L8-5000系统楼宇对讲系统使用手册1、单元主机介绍2、L8系统施工中的网线RJ45头制作方法双绞线分为非屏蔽双绞线（UTP）和屏蔽双绞线（STP）两类，在电磁场干扰比较严重的场所，建议用屏蔽双绞线（STP）。

网线两端水晶头做法相同，都是TIA/EIA-568B标准。

（2）菜单选项说明当主机进入编程态后，连续按“*”键，显示屏上依次出现####、1n1t、####、####、bt=3/4、bd=n/C、rd-A/rdUA、Sg-1/---、bg-A/bgUA、dF-A/dFUA、Lt##、LF-1/2/3/4/23/34/12、t###、### - 、####、C###、d###、n###、U###、SC-A/SCUA、EALL等共21个选项，具体含义如下：4、L8-5000系统编号操作（1）编号操作编号的方式有两种，一种是通过分机来设置（详见分机软开关操作部分）。

另外一种是通过主机编号，方式如下：①主机进入编程态后输入需要发送的分机号码（如0101）②分机按住报警键和开锁键③按下主机保安键，编号成功分机会发出他长“嘟”提示音，主机会发出“嘟、嘟”提示音表明编号成功。

（2）主机删号（删除用户卡）主机进入编程态后，按（4位分机号4位分机号用户密码000＊）可删除主机上存储的对应分机的相关信息。

删除该分机号后，主机依然可以呼叫该分机，但是原来注册过的对应该分机号的卡将失效，同时也不能进行密码开锁。

5、主机密码操作（1）密码类别①用户密码：用于密码开锁和对防区撤防操作，适用小区用户。

用户密码可设1-6数字，初始密码为1234。

用户密码忘记则主机进入编程态重新设置。

②系统密码：用于主机进编程操作，系统密码可设1-6数字，初始密码为1234。

用户密码忘记则主机进入编程态重新设置。

（2）更改用户密码：4位分机号用户旧密码用户新密码（3）更改系统密码：＊90＊系统旧密码系统新密码6、主机感应卡操作（1）卡的类别①功能卡：在待机状态下，刷卡直接进入编程态，适用于系统维护人员。

立林L8-5000系统楼宇对讲系统使用手册1、单元主机介绍摄像头调节内六角螺丝喇叭显示屏数字按键感应卡位置麦克风摄像头2、L8系统施工中的网线RJ45头制作方法双绞线分为非屏蔽双绞线（UTP ）和屏蔽双绞线（STP ）两类，在电磁场干扰比较严重的场所，建议用屏蔽双绞线（STP ）。

网线两端水晶头做法相同，都是TIA/EIA-568B 标准。

3、主机编程设置（1）进入/退出编程操作操作目标方式一方式二方式三RJ45（水晶头）网线 水晶头1 白橙2 橙 3白绿 4 蓝 5 白蓝 6 绿 7 白棕 8棕（2）菜单选项说明当主机进入编程态后，连续按“*”键，显示屏上依次出现####、1n1t、####、####、bt=3/4、bd=n/C、rd-A/rdUA、Sg-1/---、bg-A/bgUA、dF-A/dFUA、Lt##、LF-1/2/3/4/23/34/12、t###、### - 、####、C###、d###、n###、U###、SC-A/SCUA、EALL等共21个选项，具体含义如下：4、L8-5000系统编号操作（1）编号操作编号的方式有两种，一种是通过分机来设置（详见分机软开关操作部分）。

另外一种是通过主机编号，方式如下：①主机进入编程态后输入需要发送的分机（如0101）②分机按住报警键和开锁键③按下主机保安键，编号成功分机会发出他长“嘟”提示音，主机会发出“嘟、嘟”提示音表明编号成功。

（2）主机删号（删除用户卡）主机进入编程态后，按（4位分机号4位分机号用户密码000＊）可删除主机上存储的对应分机的相关信息。

删除该分机号后，主机依然可以呼叫该分机，但是原来注册过的对应该分机号的卡将失效，同时也不能进行密码开锁。

5、主码操作（1）密码类别①用户密码：用于密码开锁和对防区撤防操作，适用小区用户。

用户密码可设1-6数字，初始密码为1234。

用户密码忘记则主机进入编程态重新设置。

②系统密码：用于主机进编程操作，系统密码可设1-6数字，初始密码为1234。

立林L8-5000系统楼宇对讲系统使用手册1、单元主机介绍摄像头调节内六角螺丝喇叭显示屏数字按键感应卡位置麦克风摄像头2、L8系统施工中的网线RJ45头制作方法双绞线分为非屏蔽双绞线（UTP）和屏蔽双绞线（STP）两类，在电磁场干扰比较严重的场所，建议用屏蔽双绞线（STP）。

网线两端水晶头做法相同，都是TIA/EIA-568B标准。

3、主机编程设置（1）进入/退出编程操作操作目标方式一方式二方式三进入编程态主机上电进入工作后（短“嘟”一声,触摸按键板进入工作），在2秒内按住主机0键2秒，长嘟一声，主机进入编程状态。

使用已注册的功能卡，刷卡即可进入编程态。

＊90＊系统密码（出厂密码1234）退出编程态在编程态中按#键清屏，再按即可退出编程态。

直接断电重新上电退出编程态。

RJ45（水晶头）网线水晶头1白橙2橙3白绿4蓝5白蓝6绿7白棕8棕（2）菜单选项说明当主机进入编程态后，连续按“*”键，显示屏上依次出现####、1n1t、####、####、bt=3/4、bd=n/C、rd-A/rdUA、Sg-1/---、bg-A/bgUA、dF-A/dFUA、Lt##、LF-1/2/3/4/23/34/12、t###、### - 、####、C###、d###、n###、U###、SC-A/SCUA、EALL等共21个选项，具体含义如下：4、L8-5000系统编号操作（1）编号操作编号的方式有两种，一种是通过分机来设置（详见分机软开关操作部分）。

另外一种是通过主机编号，方式如下：①主机进入编程态后输入需要发送的分机号码（如0101）②分机按住报警键和开锁键③按下主机保安键，编号成功分机会发出他长“嘟”提示音，主机会发出“嘟、嘟”提示音表明编号成功。

（2）主机删号（删除用户卡）主机进入编程态后，按（4位分机号4位分机号用户密码000＊）可删除主机上存储的对应分机的相关信息。

删除该分机号后，主机依然可以呼叫该分机，但是原来注册过的对应该分机号的卡将失效，同时也不能进行密码开锁。

第一台到第七台二合一控制接线第八台到第九台二合一控制接线L8主机选择器红黑蓝绿白黄棕AF12VING ETRXD32VINV+V-L8可视分机L82合1控制器OUT1-4白/橙橙白/绿蓝白/蓝绿白/棕棕白/橙橙白/绿蓝白/蓝绿白/棕棕12VGND 32V-AUDIO ETRXD 32V+S1S2INPUT 红黑白黑+12V G +32V SGND白/橙橙白/绿蓝白/蓝绿白/棕棕12V+GND 32V-AUDIO ETRXD 32V+S1S2POUT白/橙橙白/绿蓝白/蓝绿白/棕棕12V GND 32V-AUDIO ETRXD 32V+S1S2SOUT输入RJ45输出RJ45转发RJ45分机输出R J 45黑红电源12V 电源32V黑红白/橙橙白/绿蓝白/蓝绿白/棕棕V1+V1-32V+ETRXD AUDIO 12V+GND白/橙橙白/绿蓝白/蓝绿白/棕棕OUT1(RJ45)GND 32V-AUDIO ETRXD 32V+S1S2L82合1控制器白/橙橙白/绿蓝白/蓝绿白/棕棕12V GND 32V-AUDIO ETRXD 32V+S1S2INPUT黄棕黄棕+12V G +32V SGND输入RJ45黑红电源12V 电源32V黑红有电源层有电源层往下二合一控制接线IP 转换器接线图主机选择器接线图联网选择器接线图白/棕棕R +R -A F -T +T -A F +V +V -INPUT-2(RJ45)白/橙橙白/绿蓝白/蓝绿白/棕棕R +R -A F -T +T -A F +V +V -INPUT-3(RJ45)白/橙橙白/绿蓝白/蓝绿白/棕棕R +R -A F -T +T -A F +V +V -INPUT-4(RJ45)白/橙橙白/绿蓝白/蓝绿白/棕棕R +R -A F -T +T -A F +V +V -O U T -1(R J 45)L8联网选择器L8-5005-5201红黑+12V G黑红电源12V白/橙橙白/绿蓝白/蓝绿白/棕棕R +R -A F -T +T -A F +V +V -O U T -2(R J 45)L8主机L8副主机白/橙橙白/绿蓝白/蓝绿白/棕棕R +R -A F -T +T -A F +V +V -J P 2白/橙橙白/绿蓝白/蓝绿白/棕棕红A F +黄A F +黑T -绿R -蓝R -白T -棕V +灰V -L8IP 网络转换器H 1-8白/橙橙白/绿蓝白/蓝绿白/棕棕R -A F -T +T -A F +V +V -白/橙橙白/绿蓝白/蓝绿白/棕棕R +R -A F -T +T -A F +V +V -INPUT-1(RJ45)白/橙橙白/绿蓝白/蓝绿。

立林L8-5000系统楼宇对讲系统使用手册1、单元主机介绍摄像头调节内六角螺丝喇叭显示屏数字按键感应卡位置麦克风摄像头2、L8系统施工中的网线RJ45头制作方法双绞线分为非屏蔽双绞线（UTP ）和屏蔽双绞线（STP ）两类，在电磁场干扰比较严重的场所，建议用屏蔽双绞线（STP ）。

网线两端水晶头做法相同，都是TIA/EIA-568B 标准。

3、主机编程设置（1）进入/退出编程操作操作目标方式一方式二方式三RJ45（水晶头）网线 水晶头1 白橙2 橙 3白绿 4 蓝 5 白蓝 6 绿 7 白棕 8棕（2）菜单选项说明当主机进入编程态后，连续按“*”键，显示屏上依次出现####、1n1t、####、####、bt=3/4、bd=n/C、rd-A/rdUA、Sg-1/---、bg-A/bgUA、dF-A/dFUA、Lt##、LF-1/2/3/4/23/34/12、t###、### - 、####、C###、d###、n###、U###、SC-A/SCUA、EALL等共21个选项，具体含义如下：4、L8-5000系统编号操作（1）编号操作编号的方式有两种，一种是通过分机来设置（详见分机软开关操作部分）。

另外一种是通过主机编号，方式如下：①主机进入编程态后输入需要发送的分机号码（如0101）②分机按住报警键和开锁键③按下主机保安键，编号成功分机会发出他长“嘟”提示音，主机会发出“嘟、嘟”提示音表明编号成功。

（2）主机删号（删除用户卡）主机进入编程态后，按（4位分机号4位分机号用户密码000＊）可删除主机上存储的对应分机的相关信息。

删除该分机号后，主机依然可以呼叫该分机，但是原来注册过的对应该分机号的卡将失效，同时也不能进行密码开锁。

5、主机密码操作（1）密码类别①用户密码：用于密码开锁和对防区撤防操作，适用小区用户。

用户密码可设1-6数字，初始密码为1234。

用户密码忘记则主机进入编程态重新设置。

②系统密码：用于主机进编程操作，系统密码可设1-6数字，初始密码为1234。

L8户户对讲系统使用说明书第1节产品型号说明序号产品型号产品名称外观尺寸mm 安装尺寸mm1 L8-5002 L8非可视主机2 L8-5002M L8黑白可视主机3 L8-5002L L8非可视联网主机4 L8-5002GL L8非可视联网刷卡主机5 L8-5002ML L8黑白可视联网主机6 L8-5002MGL L8黑白可视联网刷卡主机7 L8-5002MLC L8彩色可视联网主机8 L8-5002MGLC L8彩色可视联网刷卡主机9 L8-5002LF L8非可视联网副主机10 L8-5002GLF L8非可视联网刷卡副主机11 L8-5002MLF L8黑白可视联网副主机12 L8-5002MGLF L8黑白可视联网刷卡副主机13 L8-5002MLFC L8彩色可视联网副主机14 L8-5002MGLFC L8彩色可视联网刷卡副主机15 L8-5002MLW L8黑白可视围墙主机16 L8-5002LW L8非可视围墙主机17 L8-5002GLW L8非可视围墙刷卡主机18 L8-5002MGLW L8黑白可视围墙刷卡主机19 L8-5002MLWC L8彩色可视围墙主机20 L8-5002MGLWC L8彩色可视围墙刷卡主机2型：140×342×70mm4型：120×373×51 mm10型：170×386×54mm11型：380×240×54mm（1）2型预埋盒：134×340×50 mm铁门安装：130×300×40mm（2）4型预埋盒：344×106×45(52) mm铁门安装：105×340×32mm（3）10型预埋盒：142×358×64mm铁门安装：140×332×48mm（4）11型预埋盒：352×213×64mm铁门安装：322×210×48mm注：型号后面带“T”为触控主机第2节 产品介绍2．1外观摄像头喇叭显示屏电源指示麦克风读卡部操作键盘安装螺丝盖板2．2功能特点（1）可选择不同外观的液晶显示和数码显示；（2）操作键盘可采用机械按键或电容触控按键操作； （3）CCD 摄像头角度可调，夜间可视；（4）可与管理中心进行语音、视频、数据联网通信； （5）可与分机实现双向呼叫对讲开锁功能，（6）音频采用半双工和全双工混合对讲方式，具有声音不丢失，且声音大，不嘯叫； （7）入户只需一根网线即可实现语音、视频、数据通信； （8）采用FLASH 存储用户资料，永不丢失；（9）一户一密码，具有密码开锁和防区密码撤防功能；（10）可内置或外配IC/ID 门禁，具有刷卡开锁和防区布撤防功能； （11）具有开门检测、电梯控制等功能；（12）联网功能强大，可接入TCP/IP 网络； （13）可预埋式安装、嵌入式安装。

临沂滨河国际官邸彩色联网刷卡楼宇对讲系统设计方案临沂联瑞商贸有限公司2014年6月目录目录 (2)一、工程概况 (4)二、设计目标 (5)三、技术规范及质量要求 (5)四、生产厂家简介及临沂区域部分业绩一览表 (6)1、厂家简介 (6)2、临沂区域部分业绩一览表 (8)五、系统设计方案 (9)1、系统概述 (9)2、系统选型及组成 (11)3、系统配置原则 (12)4、系统实现功能 (12)六、主要设备简介 (14)1、设备质量和适用性 (14)2、主要设备参数及性能说明 (16)2.1、小区可视管理中心机 (16)2.2、L8彩色可视联网刷卡主机及围墙机 (18)2.3、L8彩色别墅主机 (19)2.4、L8彩色可视分机 (20)2.5、2合1控制器 (22)2.6、IP网络转换器 (22)2.7、主机开关电源 (24)七、产品实验、检验方案 (25)八、技术支持及售后服务承诺 (26)（全国统一服务热线95105895） (26)一、服务制度 (26)二、维修计划书 (27)三、服务模式 (27)四、服务内容 (30)L8彩色可视对讲系统设计方案一、工程概况项目概况：南滨河片区紧靠滨河大道，植被覆盖率达80%以上，具有北方城市中独有的滨水景观资源，片区北有亚洲第一橡胶坝，南有被誉为中国河道第一闸的刘家道口闸，沿河岸线12公里，水面近12平方公里，是一块自然条件优越的黄金水岸。

片区凭借独特的区位优势，引来众多知名地产商投资开发。

看下临沂搜房网倾情推荐的南滨河在售大盘吧。

滨河观邸“滨河国际”由福建开发商----前田地产投资兴建，位于兰山区滨河大道小埠东橡胶坝西侧，东邻滨河大道，南至板栗园、清河南路，北至清河北路。

项目所在区域属滨河板块，是临沂市未来几年重点发展的区域。

根据图纸信息，此次项目共涉及小区楼栋有3#、4#、6#、7#、12#、13 #、14#、25#、26#、27#、28#、29#、30#及31#。

立林L8-5000系统楼宇对讲系统使用手册1、单元主机介绍摄像头调节内六角螺丝喇叭显示屏数字按键感应卡位置麦克风摄像头2、L8系统施工中的网线RJ45头制作方法双绞线分为非屏蔽双绞线（UTP）和屏蔽双绞线（STP）两类，在电磁场干扰比较严重的场所，建议用屏蔽双绞线（STP）。

网线两端水晶头做法相同，都是TIA/EIA-568B标准。

3、主机编程设置（1）进入/退出编程操作操作目标方式一方式二方式三进入编程态主机上电进入工作后（短“嘟”一声,触摸按键板进入工作），在2秒内按住主机0键2秒，长嘟一声，主机进入编程状态。

使用已注册的功能卡，刷卡即可进入编程态。

＊90＊系统密码（出厂密码1234）退出编程态在编程态中按#键清屏，再按即可退出编程态。

直接断电重新上电退出编程态。

RJ45（水晶头）网线水晶头1 白橙2 橙3 白绿4 蓝5 白蓝6 绿7 白棕8 棕（2）菜单选项说明当主机进入编程态后，连续按“*”键，显示屏上依次出现####、1n1t、####、####、bt=3/4、bd=n/C、rd-A/rdUA、Sg-1/---、bg-A/bgUA、dF-A/dFUA、Lt##、LF-1/2/3/4/23/34/12、t###、### - 、####、C###、d###、n###、U###、SC-A/SCUA、EALL等共21个选项，具体含义如下：4、L8-5000系统编号操作（1）编号操作编号的方式有两种，一种是通过分机来设置（详见分机软开关操作部分）。

另外一种是通过主机编号，方式如下：①主机进入编程态后输入需要发送的分机号码（如0101）②分机按住报警键和开锁键③按下主机保安键，编号成功分机会发出他长“嘟”提示音，主机会发出“嘟、嘟”提示音表明编号成功。

（2）主机删号（删除用户卡）主机进入编程态后，按（4位分机号4位分机号用户密码000＊）可删除主机上存储的对应分机的相关信息。

删除该分机号后，主机依然可以呼叫该分机，但是原来注册过的对应该分机号的卡将失效，同时也不能进行密码开锁。

立林L8-5000系统楼宇对讲系统使用手册1、单元主机介绍2、L8系统施工中的网线RJ45头制作方法双绞线分为非屏蔽双绞线（UTP）和屏蔽双绞线（STP）两类，在电磁场干扰比较严重的场所，建议用屏蔽双绞线（STP）。

网线两端水晶头做法相同，都是TIA/EIA-568B标准。

（2）菜单选项说明当主机进入编程态后，连续按“*”键，显示屏上依次出现####、1n1t、####、####、bt=3/4、bd=n/C、rd-A/rdUA、Sg-1/---、bg-A/bgUA、dF-A/dFUA、Lt##、LF-1/2/3/4/23/34/12、t###、### - 、####、C###、d###、n###、U###、SC-A/SCUA、EALL等共21个选项，具体含义如下：4、L8-5000系统编号操作（1）编号操作编号的方式有两种，一种是通过分机来设置（详见分机软开关操作部分）。

另外一种是通过主机编号，方式如下：①主机进入编程态后输入需要发送的分机号码（如0101）②分机按住报警键和开锁键③按下主机保安键，编号成功分机会发出他长“嘟”提示音，主机会发出“嘟、嘟”提示音表明编号成功。

（2）主机删号（删除用户卡）主机进入编程态后，按（4位分机号4位分机号用户密码000＊）可删除主机上存储的对应分机的相关信息。

删除该分机号后，主机依然可以呼叫该分机，但是原来注册过的对应该分机号的卡将失效，同时也不能进行密码开锁。

5、主机密码操作（1）密码类别①用户密码：用于密码开锁和对防区撤防操作，适用小区用户。

用户密码可设1-6数字，初始密码为1234。

用户密码忘记则主机进入编程态重新设置。

②系统密码：用于主机进编程操作，系统密码可设1-6数字，初始密码为1234。

用户密码忘记则主机进入编程态重新设置。

（2）更改用户密码：4位分机号用户旧密码用户新密码（3）更改系统密码：＊90＊系统旧密码系统新密码6、主机感应卡操作（1）卡的类别①功能卡：在待机状态下，刷卡直接进入编程态，适用于系统维护人员。

立林L智能化可视对讲系统简易说明书SANY标准化小组 #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#立林L8-5000系统楼宇对讲系统使用手册1、单元主机介绍摄像头调节内六角螺丝喇叭显示屏数字按键感应卡位置麦克风摄像头2、L8系统施工中的网线RJ45头制作方法双绞线分为非屏蔽双绞线（UTP）和屏蔽双绞线（STP）两类，在电磁场干扰比较严重的场所，建议用屏蔽双绞线（STP）。

网线两端水晶头做法相同，都是TIA/EIA-568B标准。

3、主机编程设置（1）进入/退出编程操作操作目标方式一方式二方式三进入编程态主机上电进入工作后（短“嘟”一声,触摸按键板进入工作），在2秒内按住主机0键2秒，长嘟一声，主机进入编程状态。

使用已注册的功能卡，刷卡即可进入编程态。

＊90＊系统密码（出厂密码1234）退出编程态在编程态中按#键清屏，再按即可退出编程态。

直接断电重新上电退出编程态。

RJ45（水晶头）网线水晶头1 白橙2 橙3 白绿4 蓝5 白蓝6 绿7 白棕8 棕（2）菜单选项说明当主机进入编程态后，连续按“*”键，显示屏上依次出现####、1n1t、####、####、bt=3/4、bd=n/C、rd-A/rdUA、Sg-1/---、bg-A/bgUA、dF-A/dFUA、Lt##、LF-1/2/3/4/23/34/12、t###、### - 、####、C###、d###、n###、U###、SC-A/SCUA、EALL等共21个选项，具体含义如下：4、L8-5000系统编号操作（1）编号操作编号的方式有两种，一种是通过分机来设置（详见分机软开关操作部分）。

另外一种是通过主机编号，方式如下：①主机进入编程态后输入需要发送的分机号码（如0101）②分机按住报警键和开锁键③按下主机保安键，编号成功分机会发出他长“嘟”提示音，主机会发出“嘟、嘟”提示音表明编号成功。

（2）主机删号（删除用户卡）主机进入编程态后，按（4位分机号4位分机号用户密码000＊）可删除主机上存储的对应分机的相关信息。
