电大新版电工电子技术形成性考核作业三 及答案

A.—3A ；B5A； C.2A
52.题图所示电路为三个二端网络，其中--------可以相互等效变换。 (C)
A （a）和（b）； B （b）和（c）；C （a）和（c）
53.题图所示电路中，由R1、R2支路的电流可计算出R3支路的电流I为----------。(C)
A.5A ；B.15A；C.—15A
最新国家开放大学电大《电工电子技术》机考综合题题库及答案
100%通过
综合题题库
一、单项选择题题库：
1.图l所示电路中电流I为(B)。
B.一l5A
2.图2所示是某电路中某一支路的电压U和电流i的波形，可以判断该支路是(A)。
A.电阻电感串联电路
3.已知交流信号源的内阻为lOOOQ，通过一个变压比可调的变压器接10Q的负载RL，要使负载获得最大功率，变压器的变压比k为(B)。
B.偏高
32、有一只用三极管构成的放大器，测得管子的三个极对地电压为
管 脚
1
2
3
电 压U
-6
-2.3
-2
则管脚2为（C）。
C.基极
33.放大电路引入电压串联负反馈，可以使输入电阻（A）。
A.增大
34.放大电路引入电压并联负反馈，可以使输入电阻（B）。
B.减小
35.一般直流稳压电源包含变压器、整流电路、（B）电路和稳压电路。
66.题图所示变压器，初级绕组N1=300匝，次级绕组N2=100匝，R=8Ω，则从初级看入的电阻Ri是----------。（B）
A.8Ω；B.72Ω； C.24Ω
67.变压器初级绕组的等效阻抗等于变压比的----------------乘以负载阻抗值。（B）
A.一次方；B.二次方； C.三次方

国开形成性考核《电工电子技术》平时作业(1-4)试题及答案（课程ID：00289，整套相同，如遇顺序不同，Ctrl+F查找，祝同学们取得优异成绩！）平时作业（1）一、选择题（每小题5分，共40分）题目：1、图1-1所示的电路中，电流I为（A）。

图1-1【A】：5 A【B】：‒5 A【C】：2 A【D】：‒3 A题目：2、图1-2所示电路中，电压Uab的数值是（D）。

图1-2【A】：20V【B】：0V【C】：2V【D】：10V题目：3、图1-3所示的电路中，电流表的正、负接线端用“+”、“‒”号标出，现电流表指针正向偏转，示数为10 A，有关电流、电压方向也表示在图中，则（C）正确。

图1-3【A】：I1=‒10 A，U=12 V【B】：I1=‒10 A，U=6 V【C】：I1=10 A，U=12 V【D】：I1=10 A，U=‒6 V题目：4、图1-4所示的电路中包含（B）条支路，用支路电流法分析该电路，需要列写（B）个方程。

图1-4【A】：4，3【B】：5，3【C】：5，4【D】：4，4题目：5、用叠加定理分析电路时，当其中一个电源单独作用时，其他电源应置零，即电压源（A）、电流源（A）。

【A】：短路，开路【B】：开路，短路【C】：开路，开路【D】：短路，短路题目：6、已知电路某元件的电压u和电流i分别为u=10cos（ωt+20°）V，i=5sin（ωt+110°）A，则该元件的性质是（C）。

【A】：电容【B】：不确定【C】：电阻【D】：电感题目：7、在RLC串联电路中，如果调大电感，则电路（B）。

【A】：性质不变【B】：感性增强【C】：呈电阻性【D】：容性增强题目：8、在三相电路中，三相对称负载为星形连接，三个线电流均为4A，则中线电流为（B）。

【A】：12A【B】：0A【C】：4A【D】：8A二、判断题（每小题5分，共40分）题目：9、电路中电流的实际方向是电位降低的方向，可据此来判别电流源或电压源上电流或电压的关联性。

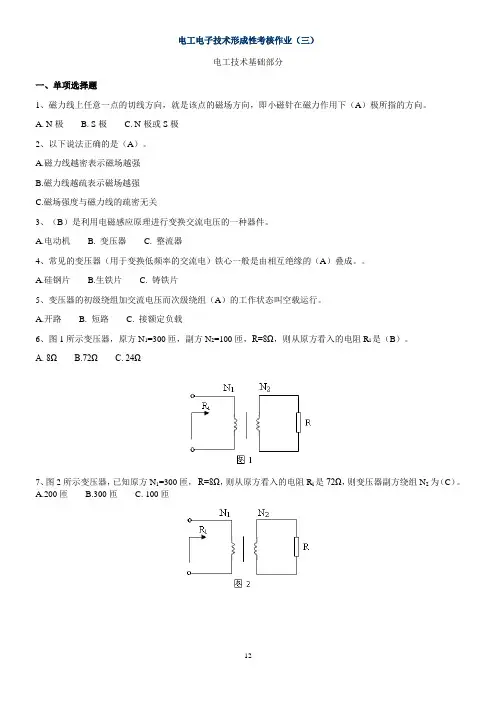

电工电子技术形成性考核作业（三）电工技术基础部分一、单项选择题1、磁力线上任意一点的切线方向，就是该点的磁场方向，即小磁针在磁力作用下（A）极所指的方向。

A. N极B. S极C. N极或S极2、以下说法正确的是（A）。

A.磁力线越密表示磁场越强B.磁力线越疏表示磁场越强C.磁场强度与磁力线的疏密无关3、（B）是利用电磁感应原理进行变换交流电压的一种器件。

A.电动机B. 变压器C. 整流器4、常见的变压器（用于变换低频率的交流电）铁心一般是由相互绝缘的（A）叠成。

A.硅钢片B.生铁片C. 铸铁片5、变压器的初级绕组加交流电压而次级绕组（A）的工作状态叫空载运行。

A.开路B. 短路C. 接额定负载6、图1所示变压器，原方N1=300匝，副方N2=100匝，R=8Ω，则从原方看入的电阻R i是（B）。

A. 8ΩB.72ΩC. 24Ω7、图2所示变压器，已知原方N1=300匝，R=8Ω，则从原方看入的电阻R i是72Ω，则变压器副方绕组N2为（C）。

A.200匝B.300匝C. 100匝二、简答题1、简述当电动机稳定运行时，负载转矩变化时电动机的自适应过程。

负载转矩变化时，电动机会产生较大的电磁转矩来克服阻力，从而使转轴的输出转矩与负载阻力转矩相平衡。

随着负载转矩的变化，电动机的定子电流及输出功率都会相应的变化，而转速只是有非常小的变化，转差率的变化并不大，因此电动机仍然能稳定运行。

2、异步电动机起动的要求是什么？说明原因。

（1）有足够大的起动转矩，使电动机能克服负载转矩迅速旋转起来。

（2）起动电流不要太大，否则会对供电电网产生比较大的电压降，从而影响电网上其它电气设备的正常工作。

3、三相异步电动机的调速方式主要有哪几种？有三种：（1）改变电源频率调速；（2）改变转差率的调速；（3）异步电动机变极调速。

4、三相异步电动机的控制方式主要有哪几种？直接起动控制（点动、长动），正、反转控制，时间控制，行程控制。

电工电子技术形成性考核册参考答案电工电子技术作业3一、选择题1、三极管处于放大状态时,其集电结为( B )状态。

A、正向偏置B、反向偏置C、反向击穿D、均有可能2、三极管放大电路中,直流通路主要用来确定电路( C )的。

A、放大倍数B、输出电压C、静态工作点D、波形失真3、射极输出器的输出电阻小,说明该电路( A )。

A、带负载能力强B、带负载能力差C、减轻后级负荷D、没有影响4、为使集成运放工作在线性区,电路中应引入( A )。

A、负反馈B、正反馈C、电流反馈D、电压反馈二、判断题1、稳压二极管的反向击穿特性曲线很陡,说明它的动态电阻r z越小,它的稳压性能越好。

( √ )2、甲乙类功率放大电路较乙类功率放大电路,具有输出功率大、效率高与非线性失真小的特点。

( √ )3、集成运放的偏置电路为差动放大电路提供直流偏置,以起到稳定静态工作点与抑制温漂的作用。

( √ )4、方波发生器的输出信号周期受RC充放电速度的影响,RC值越小,充放电速度越快,方波周期就越短,反之则周期越长。

( √ )三、简答题1、稳压二极管就是如何起到稳压作用的？答:稳压二极管有一个相对普通二极管较低的反向击穿电压。

在特性曲线上,其反向击穿特性曲线很陡,击穿后在安全的工作电流范围内,能够保证电压变化很小。

串接了限流电阻后,能够使稳压二极管很稳定地工作在指定的反向击穿区,只要输出电压取自稳压二极管两端,在输入电压不稳定的情况下稳压二极管便可起到稳定输出电压的作用。

2、什么就是三极管放大电路的饱与失真与截止失真？如何避免？答:当输入交流信号较大,因静态工作点设置过高,信号正半周使器件进入饱与区而造成的波形失真,称为饱与失真;反之因静态工作点设置过低,信号负半周使器件进入截止区而造成的波形失真,称为截止失真。

这两种失真都就是因为器件的非线性特性造成的,所以统称为非线性失真。

为了避免出现饱与失真与截止失真,可以调节电阻R B、R C或电源U CC,使静态工作点沿负载线移动或改变负载线的斜率,而使静态工作点移到合适的位置。

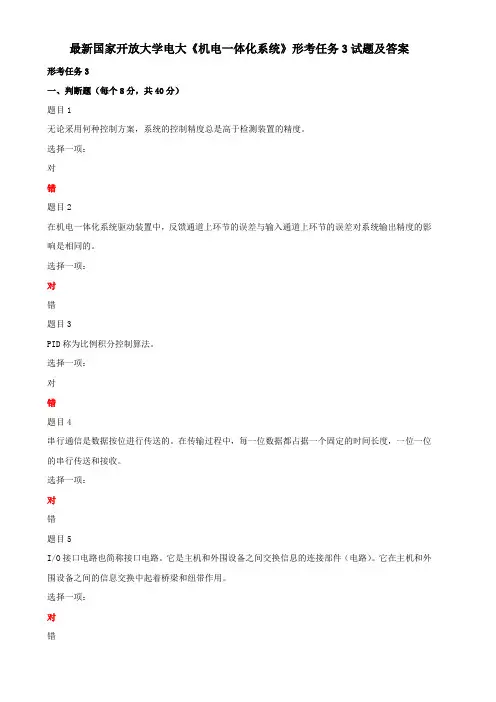

最新国家开放大学电大《机电一体化系统》形考任务3试题及答案形考任务3一、判断题（每个8分，共40分）题目1无论采用何种控制方案，系统的控制精度总是高于检测装置的精度。

选择一项：对错题目2在机电一体化系统驱动装置中，反馈通道上环节的误差与输入通道上环节的误差对系统输出精度的影响是相同的。

选择一项：对错题目3PID称为比例积分控制算法。

选择一项：对错题目4串行通信是数据按位进行传送的。

在传输过程中，每一位数据都占据一个固定的时间长度，一位一位的串行传送和接收。

选择一项：对错题目5I/O接口电路也简称接口电路。

它是主机和外围设备之间交换信息的连接部件（电路）。

它在主机和外围设备之间的信息交换中起着桥梁和纽带作用。

选择一项：对错二、选择题（每个10分，共40分）题目6工业机器人的自由度数取决于什么所要求的动作（）。

选择一项：A. 灵活程度B. 作业目标C. 驱动方式D. 控制方式题目7对于只进行二维平面作业的工业机器人只需要三自由度，若要使操作具有随意的位姿，则工业机器人至少需要几个自由度（）。

选择一项：A. 六个B. 八个C. 四个D. 五个题目8对进行二维平面作业的工业机器人需要几个自由度（）。

选择一项：A. 一个B. 三个C. 四个D. 两个题目9DELTA机构指的是（）的一种类型。

选择一项：A. 脉宽调制B. 计算机集成系统C. 机器人D. 可编程控制器三、综合题（每个10分，共20分）题目10分析、说明如图所示计算机控制系统中信号变换与传输的过程、原理。

答：采样过程是用采样开关（或采样单元）将模拟信号按一定时间间隔抽样成离散模拟信号的过程。

因采样后得到的离散模拟信号本质上还是模拟信号，未数量化，不能直接送入计算机。

故还需经数量化，变成数字信号才能被计算机接受和处理。

量化过程（简称量化）就是用一组数码（如二进制码）来逼近模拟信号的幅值，将其转换成数字信号，由于计算机的数值信号是有限的，因此用数码来逼近模拟信号是进似的处理方法。

+ 2V 图6 R
A
） 。
•
2Ω 1A
•
7、图 7 所示电路中，判断电阻 R 中流通的电流及消耗的功率为（ A. 0A，2W B. 1A，2W C. 1A，4W
+ 2V 图7 2Ω R
B
） 。
1A
8、图 8 所示电路中，电位器 RP1 的滑动端向下移动及 RP2 的滑动端向右移 动时，电流 I1、I2 的变化趋势是（ A. I1 减小，I2 增大 B. I1 增大，I2 减小 C. I1 不变，I2 减小
U2 ，负载增加既是负载电流增大，相当于负载电阻减小。 R
在近似恒流源供电的系统中， 负载获得的功率 P=UI=I2R， 负载增加既是 负载电压增大，相当于负载电阻加大。 4、电压源模型与电流源模型等效变换的条件是什么？ 答： 如果电压源模型的输出电压和输出电流与电流源模型的输出电压和输出 电流对应相等，既是说，对同一外部电路而言，二者的伏安特性相同，那么两种 模型可以等效互换。 5、基尔霍夫定律的基本内容是什么？适用范围如何？ 答：KCL 定律：任意时刻，流入电路中任一节点的电流之和恒等于流出该节 点的电流之和。或 I =0 KVL 定律：在任意时刻，沿电路中任一闭合回路绕行一周各段电压的代数和 恒为零。或 U =0 6、作为线性电路分析中的一个重要定理，简述叠加定理的基本内容和适用 范围？ 答： 对于包含有多个电源的线性电路，电路某元件上的电流或电压等于每个 电源单独作用在该元件上所产生的电流和电压的代数和。 叠加定理只能分析计算 线性电路中的电流和电压，不能用来计算功率。 7、在电路分析与计算中，戴维南定理最适宜应用于哪种情况？
7
相电压与线电压的关系为 UP=UL 三、综合题 1、已知某正弦电压在 t=0 时，其值 u0=110 2 V，初相为 60 ，求其有效值。 解：正弦电压瞬时表达式为 u=Umcos（ωt+600） 当 t=0 时， u0= Umcos600 故有 Um=

2020年国家开放大学《电工电子技术》形考任务和专题讨论试题答案解析平时作业1一、选择题（每小题5分，共40分）题目1正确获得5.00分中的5.00分标记题目题干图1-1所示的电路中，电流I为（）。

图1-1选择一项：A. ‒3 AB. 5 AC. 2 AD. ‒5 A反馈正确答案是：5 A题目2正确获得5.00分中的5.00分标记题目题干图1-2所示电路中，电压Uab的数值是（）。

图1-2选择一项：A. 10VB. 0VC. 2VD. 20V反馈正确答案是：10V题目3正确获得5.00分中的5.00分标记题目题干图1-3所示的电路中，电流表的正、负接线端用“+”、“‒”号标出，现电流表指针正向偏转，示数为10 A，有关电流、电压方向也表示在图中，则（）正确。

图1-3选择一项：A. I1=‒10 A，U=12 VB. I1=10 A，U=12 VC. I1=10 A，U=‒6 VD. I1=‒10 A，U=6 V反馈正确答案是：I1=10 A，U=12 V题目4正确获得5.00分中的5.00分标记题目题干图1-4所示的电路中包含（）条支路，用支路电流法分析该电路，需要列写（）个方程。

图1-4选择一项：A. 5， 4B. 5， 3C. 4， 4D. 4， 3反馈正确答案是：5， 3题目5正确获得5.00分中的5.00分标记题目题干用叠加定理分析电路时，当其中一个电源单独作用时，其他电源应置零，即电压源（）、电流源（）。

选择一项：A. 开路，短路B. 短路，开路C. 开路，开路D. 短路，短路反馈正确答案是：短路，开路题目6正确获得5.00分中的5.00分标记题目题干已知电路某元件的电压u和电流i分别为u=10cos（ωt+20°）V，i=5sin（ωt+110°）A，则该元件的性质是（）。

选择一项：A. 不确定B. 电感C. 电容D. 电阻反馈正确答案是：电阻题目7正确获得5.00分中的5.00分标记题目题干在RLC串联电路中，如果调大电感，则电路（）。

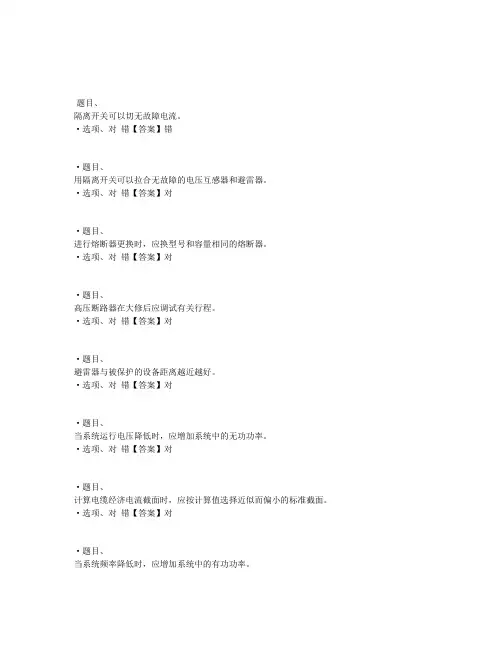

·题目、
隔离开关可以切无故障电流。

·选项、对错【答案】错
·题目、
用隔离开关可以拉合无故障的电压互感器和避雷器。

·选项、对错【答案】对
·题目、
进行熔断器更换时，应换型号和容量相同的熔断器。

·选项、对错【答案】对
·题目、
高压断路器在大修后应调试有关行程。

·选项、对错【答案】对
·题目、
避雷器与被保护的设备距离越近越好。

·选项、对错【答案】对
·题目、
当系统运行电压降低时，应增加系统中的无功功率。

·选项、对错【答案】对
·题目、
计算电缆经济电流截面时，应按计算值选择近似而偏小的标准截面。

·选项、对错【答案】对
·题目、
当系统频率降低时，应增加系统中的有功功率。

国家开放大学年秋季学期电大《电工电子技术》形成性考核及详解形成性作业（一）参考答案一、单项选择题1.A，2.B，3.C，4.B5.A，6.A，7.B，8.B，9.C，10.B二、简答题1、恒压源的性质为（1）它的输出电压始终是恒定的，不受输出电流的影响；（2）通过它的电流不由它本身决定，由与之相连的负载电阻决定。

2、恒流源的性质为（1）它的输出电流始终是恒定的，不受输出电压的影响；（2）恒流源的端电压不由它自身决定，由与之相连的负载电阻决定。

3、负载增加意指电路的输出功率增加。

在近似恒压源供电系统中，负载获得的功率P=UI=RU2，负载增加既是负载电流增大，相当于负载电阻减小。

在近似恒流源供电的系统中，负载获得的功率P=UI=I2R，负载增加既是负载电压增大，相当于负载电阻加大。

4、如果电压源模型的输出电压和输出电流与电流源模型的输出电压和输出电流对应相等，既是说，对同一外部电路而言，二者的伏安特性相同，那么两种模型可以等效互换。

5、KCL定律：任意时刻，流入电路中任一节点的电流之和恒等于流出该节点的电流之和。

或I=0KVL定律：在任意时刻，沿电路中任一闭合回路绕行一周各段电压的代数和恒为零。

或U=06、对于包含有多个电源的线性电路，电路某元件上的电流或电压等于每个电源单独作用在该元件上所产生的电流和电压的代数和。

叠加定理只能分析计算线性电路中的电流和电压，不能用来计算功率。

7、如果只需计算电路中某一支路的电流，此时最适宜采用戴维南定理。

三、综合题1、解：K1闭合，K2打开，有I1（R0+R1）=UK1打开，K2闭合，有I2（R0+R2）=U联立上两式，得出U=5.8V，R0=0.3Ω2、解：设流过ACB回路的电流为I，根据基尔霍夫定律，有（R1+R2+R3）I=U3-U2+U1求出I=92A所以UAB=U1-IR1=34VUBC=-U2-IR2=-232VUCA=-UAB-UBC=34V3、解：断开R5，求开路电压UO和入端电阻R0UBD=U313RRR≈4.33VUCD=U424RRR=3.25VUBC=UBD+UDC=UBD-UCD=1.08V将U短路R0=（R1//R3）+（R2//R4）≈5.83Ω求出电流I5为I5=50RRU=50RRUBC≈0.1A形成性作业（二）参考答案一、单项选择题1.C，2.C，3.A，4.B5.A，6.A，7.C，8.A，9.C，10.C二、简答题1、幅值、频率、初相2、（1）电路的阻抗最小并呈电阻性。

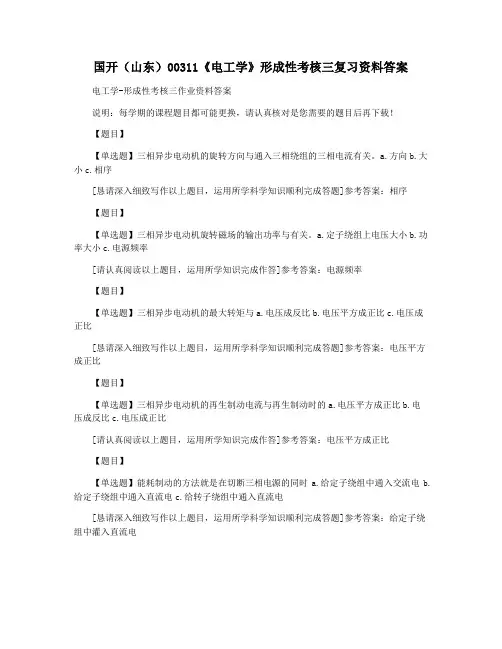

国开（山东）00311《电工学》形成性考核三复习资料答案
电工学-形成性考核三作业资料答案
说明：每学期的课程题目都可能更换，请认真核对是您需要的题目后再下载！
【题目】
【单选题】三相异步电动机的旋转方向与通入三相绕组的三相电流有关。

a.方向b.大小c.相序
[恳请深入细致写作以上题目，运用所学科学知识顺利完成答题]参考答案：相序
【题目】
【单选题】三相异步电动机旋转磁场的输出功率与有关。

a.定子绕组上电压大小b.功率大小c.电源频率
[请认真阅读以上题目，运用所学知识完成作答]参考答案：电源频率
【题目】
【单选题】三相异步电动机的最大转矩与a.电压成反比b.电压平方成正比c.电压成正比
[恳请深入细致写作以上题目，运用所学科学知识顺利完成答题]参考答案：电压平方成正比
【题目】
【单选题】三相异步电动机的再生制动电流与再生制动时的a.电压平方成正比b.电
压成反比c.电压成正比
[请认真阅读以上题目，运用所学知识完成作答]参考答案：电压平方成正比
【题目】
【单选题】能耗制动的方法就是在切断三相电源的同时a.给定子绕组中通入交流电b.给定子绕组中通入直流电c.给转子绕组中通入直流电
[恳请深入细致写作以上题目，运用所学科学知识顺利完成答题]参考答案：给定子绕组中灌入直流电。

国开(中央电大)专科《电子电工技术》网上形考、机考试题及答案国开(中央电大)专科《电子电工技术》网上形考、机考试题及答案说明：资料适用于国开电大机电一体化技术、数控技术和数控技术(机电方向)专科学员国开平台网上形考，包含形考任务平时作业1至4的试题及答案；同时也是期末机考的重要资料。

平时作业一试题及答案一、选择题1.图1-1所示的电路中，电流I为()。

图1-1[答案]5A2.图1-2所示电路中，电压Uab的数值是()。

图1-2[答案]10V3.图1-3所示的电路中，电流表的正、负接线端用“+”、“?”号标出，现电流表指针正向偏转，示数为10A，有关电流、电压方向也表示在图中，则()正确。

图1-3[答案]I1=10A，U=12V4.图1-4所示的电路中包含()条支路，用支路电流法分析该电路，需要列写()个方程。

图1-4[答案]5，35.用叠加定理分析电路时，当其中一个电源单独作用时，其他电源应置零，即电压源()、电流源()。

[答案]短路，开路 6.已知电路某元件的电压u和电流i分别为u=10cos(ωt+20°)V，i=5sin(ωt+110°)A，则该元件的性质是()。

[答案]电阻7.在RLC串联电路中，如果调大电感，则电路()。

[答案]感性增强8.在三相电路中，三相对称负载为星形连接，三个线电流均为4A，则中线电流为()。

[答案]0A二、判断题9.电路中电流的实际方向是电位降低的方向，可据此来判别电流源或电压源上电流或电压的关联性。

[答案]对10.两种电源模型的等效变换只是对相同的外部电路而言，对电源内部是不等效的。

[答案]对11.基尔霍夫定律的理论依据是电荷守恒定律及能量守恒定律，对电路中各元件的种类、性质需加以限制。

[答案]错12.叠加定理是用来分析计算线性电路中的电压、电流和功率的。

[答案]错13.在交流电路中，为了研究多个同频率正弦量之间的关系，常常选择其中的一个作为参考，称为参考正弦量。

平时作业3单相桥式整流电路输出的脉动电压平均值U O(AV)与输入交流电压的有效值U2之比近似为（）。

选择一项：A. 1.2B. 0.9C. 1D. 1.4稳压二极管是利用其工作在伏安特性的（）状态，电压变化极小的特性，使两端电压得以稳定。

选择一项：A. 反向截止B. 正向或反向C. 正向导通D. 反向击穿三极管放大电路中，直流通路主要用来确定电路的（）。

选择一项：A. 静态工作点B. 放大倍数C. 波形失真D. 输出电压有一只用三极管构成的放大器，测得管子的三个极对地电压为下表所示，则管脚3为（）。

管脚123电压U6 2.72选择一项：A. 集电极C. 基极D. 发射极射极输出器的输出电阻小，说明该电路（）。

选择一项：A. 没有影响B. 带负载能力强C. 减轻后级负荷D. 带负载能力差为使集成运放工作在线性区，电路中应引入（）。

选择一项：A. 电压反馈B. 正反馈C. 电流反馈D. 负反馈即要使放大电路具有稳定输出电流的作用，又要降低其输入电阻，应采用下列（）的反馈形式。

选择一项：A. 电流串联负反馈B. 电压并联负反馈C. 电流并联负反馈串联型稳压电路与稳压管稳压电路相比，它的最主要优点是输出电流较大，输出电压( )。

选择一项：A. 固定B. 可调C. 较高PN结反向偏置时，外加电压形成的外电场的方向和PN结内电场方向相反，相当于削弱了内电场。

选择一项：对错由于耦合电容的电容量很大，它对输入交流信号相当于开路，对直流电源相当于短路，确保了三极管直流偏置不受信号源和负载的影响。

选择一项：对错甲乙类功率放大电路较乙类功率放大电路，具有输出功率大、效率高和非线性失真小的特点。

选择一项：对错当电路引入深度负反馈时，放大倍数A f可以认为与原放大倍数A无关，它取决于反馈回路的反馈系数F的大小。

选择一项：对错集成运放的偏置电路主要为差动放大电路提供直流偏置，以起到稳定静态工作点和抑制温漂的作用。

选择一项：对错方波发生器的输出信号周期受RC充放电速度的影响，RC值越小，充放电速度越快，方波周期就越短，反之则周期越长。

电工电子技术形考任务试题及答案一、选择题1.电气设备存在的主要隐患是（）。

A.电击B.漏电C.过流D.短路答案：B.漏电2.根据安全规范和操作规程的要求，开关箱门前应先拔掉（）。

A.全部线缆B.电源插头C.空气开关D.限流开关答案：B.电源插头3.电工常见的工作服装是（）。

A.西装B.制服C.夏装D.防静电服答案：D.防静电服4.下列哪种接线方式具有截止频率较高和插拔方便的特点（）。

A.螺栓式接线B.插座式接线C.焊接式接线D.压接式接线答案：B.插座式接线5.电器设备的不当使用会导致（）。

A.电损B.电抗C.电脑D.电暖答案：A.电损二、判断题1.独立的电气设备为了安全需要接地。

（）答案：正确2.冷热水热交换器是属于电气设备的一种。

（）答案：错误3.电工工作时，不需要佩戴安全帽。

（）答案：错误4.使用充电宝时，可以随意使用充电线的插头。

（）答案：错误5.电动工具断电后不需要拔插头，可以直接离开。

（）答案：错误三、简答题1.简述电气设备接地的作用。

答：电气设备接地的作用主要有三个方面。

首先，接地可以提高电气设备的安全性，当设备出现漏电或电击的情况时，接地能够导致电流通过接地线路流向大地，保护人身安全。

其次，接地可以减少设备的静电积聚，防止静电放电引起火灾或爆炸事故。

最后，接地可以提高设备的工作性能，减少电磁波干扰，提升设备的稳定性和可靠性。

2.阐述电工在现场工作时需要注意的安全事项。

答：电工在现场工作时需要注意以下几个安全事项。

首先，要正确佩戴个人防护装备，如防静电服、安全帽、防滑鞋等，保护自己的安全。

其次，要按照操作规程要求使用工具和仪器，避免误操作导致事故发生。

再次，现场操作时要注意防止触电，避免接触带电部件或带电导线。

此外，还需注意防火防爆，禁止在易燃、易爆场所使用明火作业。

最后，工作完成后要及时清理现场，将不需要的工具和材料归位，确保工作环境整洁，减少意外伤害的发生。

四、计算题1.某电器的额定电压为220V，额定功率为1500W，求其额定电流。

（更新版）国家开放高校电大专科《电工电子技术》机考网考形考网络题库及答案通过整理的（更新版）国家开放高校电大专科《电工电子技术》机考网考形考网络题库及答案相关文档，渴望对大家有所扶植，感谢观看！(更新版)国家开放高校电大专科《电工电子技术》机考网考形考网络题库及答案盗传必究考试说明：形成性考核占课程综合成果的50%，终结性考试占课程综合成果的50%。

单选题题目1 1．在题图1所示的电路中，电流表的正、负接线端用“+”、“‒”号标出，现电流表指针正向偏转，示数为10 A，有关电流、电压方向也表示在图中，则（）正确。

选择一项：a. I1=‒10 A，U=12 V b. I1=‒10 A，U=6 V c. I1=10 A，U=12 V d. I1=10 A，U=‒6 V 题目2 在题图2所示的电路中，电位器RP的滑动端向下移动时，电流I1、I2的变更趋势是（）。

选择一项：a. I1增大，I2减小b. I2不变，I1减小 c. I1减小，I2增大 d. I1不变，I2减小题目3 在题图3所示的电路中，电流I 为（）。

选择一项：a. ‒5 A b. ‒3 A c. 5 A d. 2 A 推断题题目4 1．判别一个元件是吸取功率还是供应功率，取决于元件上电压和电流的实际方向，二者相同时是供应功率，相反时是吸取功率。

选择一项：对错题目5 2．电路中电流的实际方向是电位降低的方向，可据此来判别电流源或电压源上电流或电压的关联性。

选择一项：对错题目6 3．两种电源模型的等效变换只是对相同的外部电路而言，对电源内部是不等效的。

选择一项：对错题目7 4．基尔霍夫定律的理论依据是电荷守恒定律及能量守恒定律，对电路中各元件的种类、性质需加以限制。

选择一项：对错分析计算题题目8 1．测得含源二端网络的开路电压UO=12 V，短路电流IS=0.5 A，试计算当外接电阻为36 Ω时的电压和电流。

答：①设该二端网络为题图1-4所示的电压源US和内阻RS的串联模型。

最新国家开放大学电大《电工电子技术》机考网考三整套标准试题及答案2439电工电子技术-0001客观题单项选择题（共8题，共40分）1. 题图所示电路为三个二端网络，其中可以相互等效变换。

（a）（b）（c）A （a）和（b）B （b）和（c）C （a）和（c）2. 题图所示电路中，电源电压不变，而频率升高，各灯泡的亮度变化是。

A 灯泡A变亮B 灯泡B变亮C 纯电感电路3. 变压器初级绕组的等效阻抗等于变压比的乘以负载阻抗值。

A 一次方B 二次方C 三次方4. 利用生产机械某些运动部件的碰撞来发出控制指令的控制电器是。

A 接触器B 继电器C 行程开关5. 单相桥式整流电路输出的脉动电压平均值U O(AV)与输入交流电压的有效值U2之比近似为。

A 0.9B 1C 1.26. 连接三端集成稳压器基本应用电路时，输入、输出和公共端与地之间一般接。

A 电阻B 电感C 电容7. 比较下列数值，最小数是。

A （157）16B （316）8C （10110011）28. 下列数字电路中，不属于时序逻辑电路。

A 译码器B 寄存器C 555定时器判断题（共6题，共30分）1. 电路中电流的实际方向是电位降低的方向，但不能据此来判别电流源或电压源上电流或电压的关联性。

F2. 由于正弦量与相量存在对应关系，所以相量等于正弦量。

F3. 自耦变压器具有结构简单、体积小、节约材料、效率高等优点，能够作为安全变压器使用。

F4. 从能量控制的角度看，基极电流对直流电源提供的能量起到了控制作用，微小的基极电流能够控制发射极和集电极电流产生较大的变化，所以三极管是一个电流控制器件。

T5. 串联型稳压电路与稳压管稳压电路相比，它的最主要优点是输出电流较大，输出电压可调。

T6. 同步时序逻辑电路中各触发器的时钟脉冲CP不一定相同。

F分析计算题（共2题，共30分）1. 现有一台三相异步电动机，已知其额定功率为10KW，额定电压为380V，额定转速980r/min，额定工作效率η=95%，额定工作电流I N=18A，启动能力系数为1.5，过载系数为2.2。

题目：【单选题】三相异步电动机的起动电流与起动时的选项A：电压成正比选项B：电压平方成正比选项C：电压成反比答案：电压平方成正比题目：【单选题】三相异步电动机旋转磁场的转速与有关。

选项A：电源频率选项B：负载大小选项C：定子绕组上电压大小答案：电源频率题目：【单选题】自动空气开关的热脱扣器用作选项A：断路保护选项B：短路保护选项C：过载保护答案：过载保护题目：【单选题】能耗制动的方法就是在切断三相电源的同时选项A：给定子绕组中通入交流电选项B：给转子绕组中通入直流电选项C：给定子绕组中通入直流电答案：给定子绕组中通入直流电题目：【单选题】Y-Δ降压起动，由于起动时每相定子绕组的电压为额定电压的 1.732倍，所以起动转矩也只有直接起动时的倍。

选项A：0.866选项B：1/3选项C：2答案：1/3题目：【单选题】三相异步电动机的最大转矩与选项A：电压平方成正比选项B：电压成正比选项C：电压成反比答案：电压平方成正比题目：【单选题】交流接触器线圈电压过低将导致选项A：铁心涡流显著增大选项B：线圈电流显著减小选项C：线圈电流显著增大答案：线圈电流显著增大题目：【单选题】三相异步电动机的旋转方向与通入三相绕组的三相电流有关。

选项A：相序选项B：方向选项C：大小答案：相序题目：【单选题】热继电器作电动机的保护时，适用于选项A：任何负载、任何工作制的过载保护选项B：重载起动间断工作时的过载保护选项C：轻载起动连续工作时的过载保护答案：任何负载、任何工作制的过载保护。
