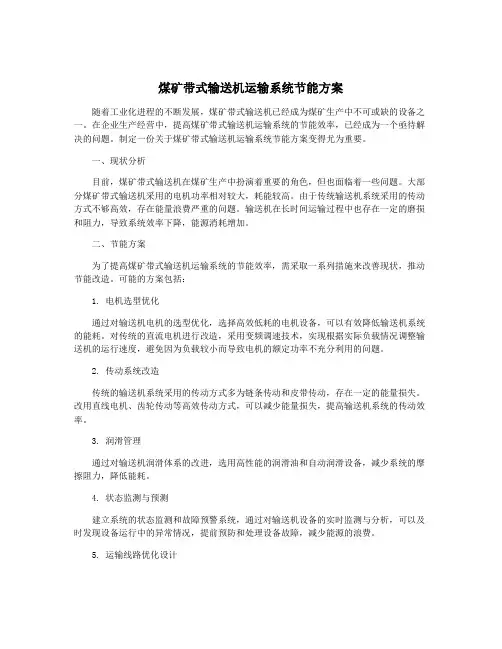

煤矿带式输送机运输系统节能方案随着工业化进程的不断发展，煤矿带式输送机已经成为煤矿生产中不可或缺的设备之一。
在企业生产经营中，提高煤矿带式输送机运输系统的节能效率，已经成为一个亟待解决的问题。
制定一份关于煤矿带式输送机运输系统节能方案变得尤为重要。
一、现状分析目前，煤矿带式输送机在煤矿生产中扮演着重要的角色，但也面临着一些问题。
大部分煤矿带式输送机采用的电机功率相对较大，耗能较高。
由于传统输送机系统采用的传动方式不够高效，存在能量浪费严重的问题。
输送机在长时间运输过程中也存在一定的磨损和阻力，导致系统效率下降，能源消耗增加。
二、节能方案为了提高煤矿带式输送机运输系统的节能效率，需采取一系列措施来改善现状，推动节能改造。
可能的方案包括：1. 电机选型优化通过对输送机电机的选型优化，选择高效低耗的电机设备，可以有效降低输送机系统的能耗。
对传统的直流电机进行改造，采用变频调速技术，实现根据实际负载情况调整输送机的运行速度，避免因为负载较小而导致电机的额定功率不充分利用的问题。
2. 传动系统改造传统的输送机系统采用的传动方式多为链条传动和皮带传动，存在一定的能量损失。
改用直线电机、齿轮传动等高效传动方式，可以减少能量损失，提高输送机系统的传动效率。
3. 润滑管理通过对输送机润滑体系的改进，选用高性能的润滑油和自动润滑设备，减少系统的摩擦阻力，降低能耗。
4. 状态监测与预测建立系统的状态监测和故障预警系统，通过对输送机设备的实时监测与分析，可以及时发现设备运行中的异常情况，提前预防和处理设备故障，减少能源的浪费。
5. 运输线路优化设计通过对输送机运输线路的设计进行优化，减少输送机系统的运输距离，减少额外的能耗。
6. 技术改造采用新型的材料和技术，对输送机的结构和工艺进行改进，减轻输送机的自重和减少系统的摩擦阻力，在不影响输送机正常运行的前提下，降低系统的能耗。
7. 智能化控制系统采用智能化的控制系统，通过对输送机的自动控制和智能化管理，实现系统的高效运行和节能节水。

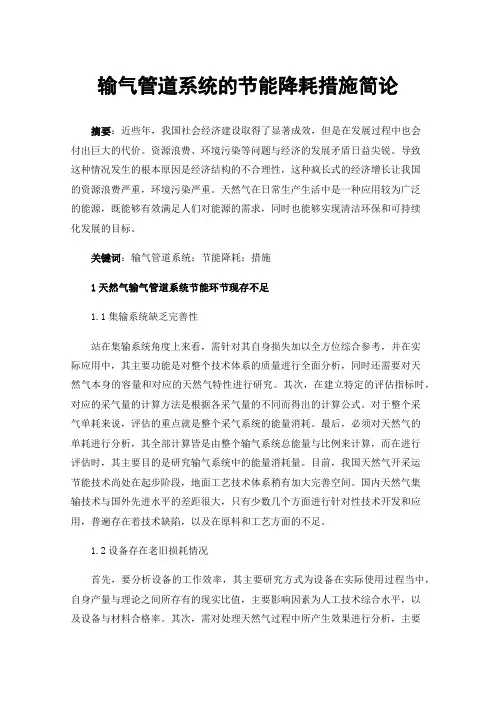

输气管道系统的节能降耗措施简论摘要：近些年，我国社会经济建设取得了显著成效，但是在发展过程中也会付出巨大的代价。
资源浪费、环境污染等问题与经济的发展矛盾日益尖锐。
导致这种情况发生的根本原因是经济结构的不合理性，这种疯长式的经济增长让我国的资源浪费严重，环境污染严重。
天然气在日常生产生活中是一种应用较为广泛的能源，既能够有效满足人们对能源的需求，同时也能够实现清洁环保和可持续化发展的目标。
关键词：输气管道系统；节能降耗；措施1天然气输气管道系统节能环节现存不足1.1集输系统缺乏完善性站在集输系统角度上来看，需针对其自身损失加以全方位综合参考，并在实际应用中，其主要功能是对整个技术体系的质量进行全面分析，同时还需要对天然气本身的容量和对应的天然气特性进行研究。
其次，在建立特定的评估指标时，对应的采气量的计算方法是根据各采气量的不同而得出的计算公式。
对于整个采气单耗来说，评估的重点就是整个采气系统的能量消耗。
最后，必须对天然气的单耗进行分析，其全部计算皆是由整个输气系统总能量与比例来计算，而在进行评估时，其主要目的是研究输气系统中的能量消耗量。
目前，我国天然气开采运节能技术尚处在起步阶段，地面工艺技术体系稍有加大完善空间。
国内天然气集输技术与国外先进水平的差距很大，只有少数几个方面进行针对性技术开发和应用，普遍存在着技术缺陷，以及在原料和工艺方面的不足。
1.2设备存在老旧损耗情况首先，要分析设备的工作效率，其主要研究方式为设备在实际使用过程当中，自身产量与理论之间所存有的现实比值，主要影响因素为人工技术综合水平，以及设备与材料合格率。
其次，需对处理天然气过程中所产生效果进行分析，主要内容为加热炉所需消耗天然气与加热气体之间的实际比例，主要功能在于针对加热炉整体运行效率展开综合性研究。
我国的天然气开采管道往往会因诸如气压、钻孔等问题，部分单位为能够降低成本，往往会选择继续使用，此问题对于管道运行安全性有着极为严重的影响，且如果使用不当会造成设备锈蚀，从而对集输设备造成影响，如果不能及时进行处置，会造成停工、停产、环境污染，甚至会对员工生命安全造成威胁。
双套管气力输送系统运行节能分析与调整
摘要：黔东电厂一期建设2*600MW型号：DG2028/17.45-Ⅱ3，型式：亚临界压力，一次中间再热的自然循环锅炉，双拱形单炉膛，“W”型火焰燃烧方式，尾部
双烟道结构锅炉。
输灰系统采用北京国电富通科技发展有限公司设计和生产的双
套管密相气力输灰系统。
自投产以来，空压机单台炉运行时一直要运行3台空压
机才能满足输灰系统的要求，达不到设计2台运行的要求，弯头磨损严重等，针
对这几个现象进行了认真的分析，并做出相应的调整和措施，调整后运行情况良好，综合效益十分明显。
关键词：双套管密相气力输灰系统；节能；调整
1.黔东电厂除灰系统情况介绍
黔东电厂2×600MW机组每台炉配两台电除尘器，该厂采用双套管密相气力
除灰系统，每台炉设一个单元，每个单元系统设计出力为150t/h（出力为设计煤
种的200%）。
电除尘器为双室五电场，共40个灰斗，每个灰斗下设一仓泵；一
电场为8个仓泵，每4个仓泵为一组，两根母管输送至粗灰库；二、三、四、五
电场每4个仓泵分为一组，每室共用一根输送母管至灰库，共两根输送母管；省
煤器每4个灰斗为一组，与一电场对应共用一根输送母管至只省煤器灰斗，每台
炉安装的仓泵为48个。
该厂输灰气源系统采用螺杆空压机和后处理设备等组成压缩空气系统。
布置
有6台输送空压机，4运2备。
2.系统调整前存在的问题及分析
该厂输灰系统采用北京国电富通科技发展有限公司设计和生产的双套管密相
气力输灰系统。
自投产以来单台炉运行时一直要运行3台空压机才能满足输灰系
统的要求，达不到设计2台运行的要求，厂用电率一直居高不下。
2.1 调整前输灰系统运行状态
单台炉运行时3台空压机运行，减压阀后调整压力0.35 MPa，各电场输灰管
进气门前手动门全开；单个输灰管输灰压力最高0.15MPa。
2.2 运行分析
经过对双套管技术的深入学习、厂家咨询、其他电厂的询问和了解以及3个
多月的现场跟踪调整，分析原因如下：
（1）对双套管密相气力输灰系统的理解不够深入
双套管输灰系统的工作原理：在输灰管内上方增设一根辅助空气管，辅助空
气管上每隔一定距离设置一个开口，开口中安装节流板，飞灰在输送气的作用下，以较低的速度向前运动。
当管内飞灰出现沉积时，输送空气从辅助空气管中流过，并在开口处喷出，扰动沉积下的灰，将积灰扰动吹散，使飞灰继续向前输送。
不
断的挠动使飞灰输送实现密相、低速输送而不堵管，确保系统的安全可靠运行。
双套管气力除灰系统可实现多个仓泵串联运行。
图 1
双套管技术特点：不堵管：可随时启停；流速低：起始流速≤5m/s，末端流速≤15m/s；磨损小：管道、弯头使用寿命≥5年；浓度高：相对于单管系统，输送浓度高30％；能耗低：相对于单管系统，能量消耗小30％；出力大：相对于单管
系统，出力大30％；距离长：试验输送距离4500m，工程输送距离1800m；适应性强：物料最大粒径为5mm，最大比重为1.4t/ m3
根据双套管输灰系统的特点与我厂运行状态进行比较，输灰系统存在以下问题：输送气源压力高；进灰时间较短；输送灰量较少；输灰流速较高；输灰时间
设定较长；输送结束压力设定较低；补气阀开启压力设定不合理；堵管压力设定
不合理。
（2）各输灰管进气门前手动门的作用不够了解
黔东电厂输灰系统气源，从储气罐出口至各输灰管线要经过减压阀（压力调
整在0.35MPa左右）、单个输灰管线手动进气阀（全开）、单个输灰管线气动进
气阀（输灰时保持全开）。
单个输灰管线手动进气阀在双套管密相气力输灰系统中，真正意义上是起节
流作用的，如果在全开状态下，输灰管进气量大，起始流速高，特别是在三、四、五电场，本身灰量较少，进气量与一、二电场相同，输灰时空吹现象比较严重，
导致气源消耗增加，管道磨损增大。
（3）输灰系统参数设置相对保守
输灰系统堵塞，是运行人员最头痛的一件事情，因此，运行人员最担心的就
是怕输灰系统堵塞，在输灰系统的参数设置上，一直遵循着高压力、少灰量、管
道吹空的思想。
但是双套管密相输灰系统就要遵循低压力、大灰量、低流速的设
计理念，而且在正常运行中，每次输灰完毕后，管道下部要保留部分飞灰，以此
来减少管道的磨损。
2.3 输灰系统的调整
根据以上分析，调整如下：
（1）节流：对省煤器、一电场、二电场、三电场、四电场、五电场各输灰管进气进行节流调整。
首先将各电场进气手动门关闭；其次根据各电场灰量大小：
省煤器、一电场进气手动门开启2.5-3圈；二电场进气手动门开启2-2.5圈；三电场、四电场、五电场进气手动门开启1.5-2圈；最后关闭一电场、二电场A/B列
2/3/4号仓泵的加压阀和流化阀，关闭省煤器、三、四、五电场2/3/4号仓泵流化阀。
（2）参数调整：单台炉运行时2台空压机运行，两台炉运行时3台空压机运行，减压阀后调整输灰气源母管压力0.25~0.3MPa，各电场输灰管进气门前手动
门按节流方法进行调整，各电场装灰时间长短根据输灰压力满足0.18~0.20MPa之间进行相应调整。
3.调整后的成果：
通过进行以上调整后，黔东电厂基本上可以达到双套管输灰系统低压力、高
浓度、低流速的设计理念，单台炉运行时可以做到只运行两台空压机，两台机组
运行时三台空压机运行，而且气源充足，各输灰管道在运行中除设备问题外未发
生堵塞现象，并且弯头破损现象在调整后还未发生，输灰系统得到如下优化和明
显改善：
首先使我厂输灰系统真正实现浓相气力输灰，改善气灰比从而减少管道的磨损；其次降低了输灰系统的初始流速，从而有效的防止管道的磨损；再次延长了
管道及弯头的使用周期，降低输灰维护成本；最后减少了运行中停运输灰系统进
行补漏的机率，避免灰斗出现高料位，引起电除尘短路跳闸，从而保证电除尘安全、稳定运行。
小结
黔东电厂安环部除灰脱硫专业对输灰系统的大胆调整与改进输灰系统调整后，双机运行时可减少两台空压机运行，按双机运行4500小时算，
400KW×4500×0.5=900000元。
可以有效的降低厂用电率，节约运行成本。
为黔东电厂提出的节能增效工作做出应有的贡献。
作者简介：
张诚瑛（1977-），女，助理工程师，主要从事火电厂除灰脱硫运行工作。
