合肥工业大学《电力电子技术》试卷A及答案

精品文档考试试卷(1)卷一、填空题（本题共8 小题，每空 1 分，共 20 分）1、电子技术包括______________和电力电子技术两大分支，通常所说的模拟电子技术和数字电子技术就属于前者。

2、为减少自身损耗，提高效率，电力电子器件一般都工作在_________状态。

当器件的工作频率较高时，_________损耗会成为主要的损耗。

3、在 PWM 控制电路中，载波频率与调制信号频率之比称为_____________ ，当它为常数时的调制方式称为_________调制。

在逆变电路的输出频率范围划分成若干频段，每个频段内载波频率与调制信号频率之比为桓定的调制方式称为___分段同步 _________调制。

4、面积等效原理指的是，___冲量 ______相等而 __形状 _____不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。

5、在 GTR、GTO、IGBT 与 MOSFET 中，开关速度最快的是 __MOSFET_，单管输出功率最大的是 __GTO_，应用最为广泛的是 __IGBT___。

6、设三相电源的相电压为U2，三相半波可控整流电路接电阻负载时，晶闸管可能承受的最大反向电压为电源线电压的峰值，即，其承受的最大正向电压为。

7、逆变电路的负载如果接到电源，则称为逆变，如果接到负载，则称为逆变。

8、如下图，指出单相半桥电压型逆变电路工作过程中各时间段电流流经的通路(用 V1,VD1,V2,VD2 表示 )。

(1)0~t1 时间段内，电流的通路为___VD1_____ ； (2) t1~t2 时间段内，电流的通路为 ___V1____ ；(3)t2~t3 时间段内，电流的通路为__VD2_____ ；(4) t3~t4 时间段内，电流的通路为 __V2_____ ；(5) t4~t5时间段内，电流的通路为___VD1____ ；.精品文档二、选择题（本题共10 小题，前 4 题每题 2 分，其余每题 1 分，共 14 分）1、单相桥式PWM 逆变电路如下图，单极性调制工作时，在电压的正半周是（B）A、V1 与 V4 导通， V2 与 V3 关断B、 V1 常通， V2 常断， V3 与 V4 交替通断C、V1 与 V4 关断， V2 与 V3 导通D、 V1 常断， V2 常通， V3 与 V4 交替通断2、对于单相交流调压电路，下面说法错误的是（C）A、晶闸管的触发角大于电路的功率因素角时，晶闸管的导通角小于 180 度B、晶闸管的触发角小于电路的功率因素角时，必须加宽脉冲或脉冲列触发，电路才能正常工作C、晶闸管的触发角小于电路的功率因素角正常工作并达到稳态时，晶闸管的导通角为180度D、晶闸管的触发角等于电路的功率因素角时，晶闸管的导通角不为180 度3、在三相三线交流调压电路中，输出电压的波形如下图所示，在t1~t2 时间段内，有（）晶闸管导通。

一、填空题（11 小题，每空0.5分，共22 分）1、电力电子学是由、和交叉而形成的边缘学科。

2、按照电力电子器件能够被控制电路信号所控制的程度，可以将电力电子器件分为以下三类；1) 的电力电子器件被称为半控型器件，这类器件主要是指及其大部分派生器件。

2) 的电力电子器件被称为全控型器件，这类器件品种很多，目前常用的有和。

3) 的电力电子器件被称为不可控器件，如。

3、根据下面列出的电力电子器件参数的定义，在空格处填写该参数的名称。

4、在GTR、GTO、IGBT与MOSFET中，开关速度最快的是_________，单管输出功率最大的是_____________，在中小功率领域应用最为广泛的是___________。

5、电力电子器件的驱动电路一般应具有电路与之间的电气隔离环节，一般采用光隔离，例如；或磁隔离，例如。

6、缓冲电路又称为吸收电路，缓冲电路可分为关断缓冲电路和开通缓冲电路。

其中缓冲电路又称为du／dt 抑制电路，用于吸收器件的过电压。

缓冲电路又称为di／dt抑制电路，用于抑制器件时的电流过冲和di／dt，减小器件的损耗。

7、单相半波可控整流电路、单相桥式全控整流电路、三相半波可控整流电路和三相桥式全控整流电路，当负载分别为电阻负载和电感负载时，晶闸管的控制角移相范围分别是多少（用角度表示，如0°～180°）？8、在单相全控桥式电阻-反电动势负载电路中，当控制角α大于停止导电角δ时，晶闸管的导通角θ=_____________。

当控制角α小于停止导电角δ时，且采用宽脉冲触发，则晶闸管的导通角θ=_____________。

9、由于器件关断过程比开通过程复杂得多，因此研究换流方式主要是研究器件的关断方法。

换流方式可分以下四种： ， ，， 。

10、正弦脉宽调制（SPWM ）技术运用于电压型逆变电路中，改变 _可改变逆变器输出电压幅值；改变 _ _可改变逆变器输出电压频率；改变_ _可改变开关管的工作频率。

电力电子技术试题与参考答案一、单选题（共25题，每题1分，共25分）1.有源逆变发生的条件为（）A、要有直流电动势B、要求晶闸管的控制角大于90°C、直流电动势极性须和晶闸管导通方向一致D、以上说法都是对的正确答案：D2.为了防止逆变失败，最小逆变角限制为()。

A、300～350B、400～450C、100～150D、200～250正确答案：A3.电流型三相桥式逆变电路，120°导通型，则在任一时刻开关管导通的个数是不同相的上、下桥臂()A、各一只A、各二只B、共三只C、共四只正确答案：A4.已经导通的晶闸管的可被关断的条件是流过晶闸管的电流（）A、减小至维持电流以下B、减小至擎住电流以下C、减小至门极触发电流以下D、减小至5A以下正确答案：A5.对于升降压直流斩波器，当其输出电压小于其电源电压时，有（）。

A、α无法确定B、0.5<α<1C、0<α<0.5D、以上说法均是错误的正确答案：C6.三相全波可控整流电路电阻性负载中，控制角的最大移相范围是（）。

A、120°B、180°C、90°D、150°正确答案：A7.晶闸管的伏安特性是指()A、门极电压与阳极电流的关系B、阳极电压与阳极电流的关系C、阳极电压与门极电流的关系D、门极电压与门极电流的关系正确答案：B8.下列全控器件中，属于电流控制型的器件是（）。

A、P-MOSFETB、SITC、GTRD、IGBT正确答案：C9.α为（）度时，三相半波可控整流电路，电阻性负载输出的电压波形，处于连续和断续的临界状态。

A、120度，B、0度C、60度D、30度正确答案：D10.目前，在中小型变频器中普遍采用的电力电子器件是（）。

A、SCRB、GTOC、MOSFETD、IGBT正确答案：D11.在晶闸管应用电路中，为了防止误触发应将幅值限制在不触发区内的信号是（）A、干扰信号B、触发电流信号C、触发电压信号D、干扰信号和触发信号正确答案：A12.单相全控桥式整流电路大电感性负载中，控制角的最大移相范围是（）A、90°B、180°C、150°D、120°正确答案：A13.采用多重化电压源型逆变器的目的，主要是为()。

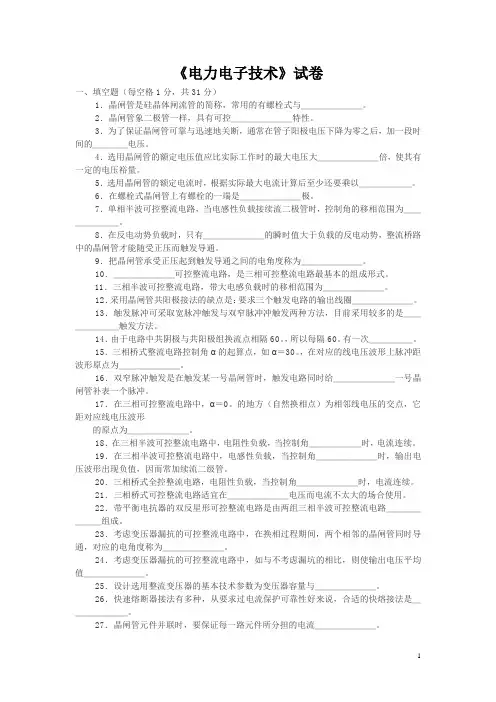

《电力电子技术》试卷一、填空题（每空格1分，共31分）1．晶闸管是硅晶体闸流管的简称，常用的有螺栓式与＿＿＿＿＿＿＿。

2．晶闸管象二极管一样，具有可控＿＿＿＿＿＿＿特性。

3．为了保证晶闸管可靠与迅速地关断，通常在管子阳极电压下降为零之后，加一段时间的＿＿＿＿电压。

4．选用晶闸管的额定电压值应比实际工作时的最大电压大＿＿＿＿＿＿＿倍，使其有一定的电压裕量。

5．选用晶闸管的额定电流时，根据实际最大电流计算后至少还要乘以＿＿＿＿＿＿。

6．在螺栓式晶闸管上有螺栓的一端是＿＿＿＿＿＿＿极。

7．单相半波可控整流电路，当电感性负载接续流二极管时，控制角的移相范围为＿＿＿＿＿＿＿。

8．在反电动势负载时，只有＿＿＿＿＿＿＿的瞬时值大于负载的反电动势，整流桥路中的晶闸管才能随受正压而触发导通。

9．把晶闸管承受正压起到触发导通之间的电角度称为＿＿＿＿＿＿＿。

10．＿＿＿＿＿＿＿可控整流电路，是三相可控整流电路最基本的组成形式。

11．三相半波可控整流电路，带大电感负载时的移相范围为＿＿＿＿＿＿＿。

12．采用晶闸管共阳极接法的缺点是：要求三个触发电路的输出线圈＿＿＿＿＿＿＿。

13．触发脉冲可采取宽脉冲触发与双窄脉冲冲触发两种方法，目前采用较多的是＿＿＿＿＿＿＿触发方法。

14．由于电路中共阴极与共阳极组换流点相隔60。

，所以每隔60。

有一次＿＿＿＿＿。

15．三相桥式整流电路控制角α的起算点，如α＝30。

，在对应的线电压波形上脉冲距波形原点为＿＿＿＿＿＿＿。

16．双窄脉冲触发是在触发某一号晶闸管时，触发电路同时给＿＿＿＿＿＿＿一号晶闸管补表一个脉冲。

17．在三相可控整流电路中，α＝0。

的地方（自然换相点）为相邻线电压的交点，它距对应线电压波形的原点为＿＿＿＿＿＿＿。

18．在三相半波可控整流电路中，电阻性负载，当控制角＿＿＿＿＿＿时，电流连续。

19．在三相半波可控整流电路中，电感性负载，当控制角＿＿＿＿＿＿＿时，输出电压波形出现负值，因而常加续流二级管。

电力电子技术测试题与答案一、单选题（共25题，每题1分，共25分）1.电流型三相桥式逆变电路，120°导通型，则在任一时刻开关管导通的个数是不同相的上、下桥臂()。

A、共四只B、各一只C、各二只D、共三只正确答案：B2.α为（）度时，三相半波可控整流电路，电阻性负载输出的电压波形，处于连续和断续的临界状态。

A、30度B、120度，C、0度D、60度正确答案：A3.具有自关断能力的电力半导体器件称为（）A、全控型器件B、半控型器件C、触发型器件D、不控型器件正确答案：A4.单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是（）A、180°B、90°C、120°D、150°正确答案：A5.可在第一和第四象限工作的变流电路是（）A、接有续流二极管的单相半波可控变流电路B、单相半控桥C、三相半波可控变流电路D、接有续流二极管的三相半控桥正确答案：C6.三相全波可控整流电路电阻性负载中，控制角的最大移相范围是（）。

A、180°B、150°C、90°D、120°正确答案：D7.降压斩波电路中，已知电源电压Ud=16V，负载电压Uo=12V，斩波周期T=4ms，则开通时Ton=（）A、3msB、4msC、1msD、2ms正确答案：A8.三相桥式全控整流电路，电阻性负载时的移相范围为（）度。

A、0～120B、0～180C、0～90D、0～150正确答案：A9.在晶闸管应用电路中，为了防止误触发，应使干扰信号的幅值限制在（）A、安全工作区B、不触发区C、可靠触发区D、不可靠触发区正确答案：B10.采用多重化电压源型逆变器的目的，主要是为()。

A、减小输出谐波B、增大输出幅值C、减小输出功率D、减小输出幅值正确答案：A11.对于升降压直流斩波器，当其输出电压小于其电源电压时，有（）。

A、α无法确定B、0.5<α<1C、0<α<0.5D、以上说法均是错误的正确答案：C12.将直流电能转换为交流电能供给负载的变流器是()A、有源逆变器B、A/D变换器C、D/A变换器D、无源逆变器正确答案：D13.晶闸管的伏安特性是指()A、阳极电压与门极电流的关系B、门极电压与门极电流的关系C、阳极电压与阳极电流的关系D、门极电压与阳极电流的关系正确答案：C14.三相桥式全控整流电路，大电感负载，当α＝（）时整流平均电压Ud=0。

《电力电子技术》试题(A)一、填空（30分）1、为了减小变流电路的开、关损耗，通常让元件工作在软开关状态，软开关电路种类很多，但归纳起来可分为与两大类。

2、对异步电动机实施变频调速控制，通常的控制方式有、、、等四种。

3、PWM逆变电路的控制方法有、、三种。

其中调制法又可分为、两种。

4、通常变流电路实现换流的方式有、、、四种。

5、在单相交流调压电路中，负载为电阻性时移相范围是，负载是阻感性时移相范围是。

6、在电力晶闸管电路中，常用的过电压保护有；；；和等几种。

7、提高变流置的功率因数的常用方法有、、、几种。

8、目前常用的具有自关断能力的电力电子元件有、、、几种。

二判断题,（20分）（对√、错×）1、三相桥式半控整流电路，带大电感性负载，有续流二极管时，当电路出故障时会发生失控现象。

（）2、晶闸管并联使用时，必须采取均压措施。

（）3、供电电源缺相、逆变桥元件损坏、逆变换流失败等故障。

也会引起逆变失败。

（）4、电压型逆变电路，为了反馈感性负载上的无功能量，必须在电力开关器件上反并联反馈二极管。

（）5、用多重逆变电路或多电平逆变电路，可以改善逆变电路的输出波形，使它更接近正弦波。

（）6、三相桥式全控整流电路，输出电压波形的脉动频率是150H Z。

（）7、在普通晶闸管组成的全控整流电路中，带电感性负载，没有续流二极管时，导通的晶闸管在电源电压过零时不关断。

（）8、在桥式半控整流电路中，带大电感负载，不带续流二极管时，输出电压波形中没有负面积。

（）9、提高电力电子装置的工作频率，可以使电力电子装置的体积和重量减小。

（）10、无源逆变电路，是把直流电能逆变成交流电能，送给电网，（）三、选择题（10分）1、在下面几种电路中，不能实现有源逆变的电路有哪几种。

A、三相半波可控整流电路。

B、三相半控整流桥电路。

C、单相全控桥接续流二极管电路。

D、单相半控桥整流电路。

2、在有源逆变电路中，逆变角β的移相范围应选为最好。

****************2014－2015 学年第二学期出题教师：【电力电子技术】课程试题(A卷) 【闭卷考试】姓名学号专业及班级本试卷共有4道大题题号一二三四总分得分阅卷人一、填空题（共20分，每空1分，共11道小题）1.电子技术包括和两大分支。

2.电力变换通常可以分为四大类，即、、交流变交流（AC-AC）和。

3.为了减小本身的损耗，提高效率，电力电子器件一般都工作在状态。

4.按照能够被控制电路信号所控制的程度，电力电子器件分为、和不可控器件。

5.按照载流子参与导电的情况，电力电子器件分为、双极型器件和。

6.典型的全控型器件主要包括、电力晶体管(GTR)、电力场效应晶体管(Power MOSFET) )和。

7.IGBT其开通和关断是由的电压决定的。

8. 度导电型三相桥式逆变电路，晶闸管换相是在同一桥臂的上下两个元件之间进行；度导电型三相桥式逆变电路，晶闸管换相是在不同桥臂上的元件之间进行。

9.在交流交流变流电路中，只改变电压、电流对电路的通断进行控制，而不改变频率的电路称为，改变频率的电路称为。

10.如图1所示电路的输出电压u d一周期脉动次。

图111.除相位控制和斩波控制的交流电力控制电路外，还有以交流电源周波数为控制单位的电路以及对电路通断进行控制的。

二、选择题（满分20分，每小题2分，共10道小题）1. 对三相全控桥中共阴极组的三个晶闸管来说，正常工作时触发脉冲相位应依次差度。

A.60B. 180C. 1202. 晶闸管属于。

A.不可控器件B. 全控器件C.半控器件3. 下列变压器漏抗对整流电路的影响中正确的是。

A.输出电压平均值增加B.整流电路的工作状态减少C.晶闸管的di/dt增大D.换相时晶闸管电压出现缺口4. 下列电路中，存在变压器直流磁化问题的有。

A.单相全控桥整流电路B.单相全波可控整流电路C.三相全控桥整流电路D.三相半波可控整流电路5. 带阻感负载的单相交流调压电路中，稳态时α的移相范围为。

2020—2021学年下学期电气自动化专业 《电力电子技术》期末标准考试题及答案 （试卷A ）一、填空题(每小题1分，共12分)。

1. 电流源型逆变器的输出电流波形为 矩形波 。

2. 三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差 120°。

3. 将直流电能转换为交流电能又馈送回交流电网的逆变电路称为 有源 逆变器。

4. 电流型逆变器中间直流环节以 电感 贮能。

5.同一晶闸管，维持电流I H 与擎住电流IL 在数值大小上有I L _=(2～4)______I H ； 6.对于三相半波可控整流电路，换相重叠角的影响，将使用输出电压平均值 下降 。

7.晶闸管串联时，给每只管子并联相同阻值的电阻R 是___院（系） 班级姓名学号……………………………………………装…………………………订………………………线……………………………………………静态均压_____措施。

8.三相全控桥式变流电路交流侧非线性压敏电阻过电压保护电路的连接方式有______三角形和星形__二种方式。

9.抑制过电压的方法之一是用____储能元件____吸收可能产生过电压的能量，并用电阻将其消耗。

10. 控制角α与逆变角β之间的关系为β=л-α。

11. SPWM有两种调制方式：单极性和___双极性___调制。

12.逆变器可分为无源逆变器和__有源___逆变器两大类。

二、单项选择题；每小题1.5分，共27分。

从每小题的四个备选选答案，选出一个正确答案，并将正确答案的号码填在题干后面的括号内。

1．在型号为KP10-12G中，数字12表示（C）。

A、额定电压12V；B、额定电流12A；C、额定电压1200V；D、额定电流1200A；2．下列电路中，不可以实现有源逆变的有（B）。

A、三相半波可控整流电路；B、三相桥式半控整流电路；C、单相桥式可控整流电路；D、单相全波可控整流电路外接续流二极管；3.整流变压器漏抗对电路的影响有（B）。

考试试卷( 1 )卷一、填空题（本题共8小题，每空1分，共20分）1、电子技术包括______________和电力电子技术两大分支，通常所说的模拟电子技术和数字电子技术就属于前者。

2、为减少自身损耗，提高效率，电力电子器件一般都工作在_________状态。

当器件的工作频率较高时，_________损耗会成为主要的损耗。

3、在PWM 控制电路中，载波频率与调制信号频率之比称为_____________，当它为常数时的调制方式称为_________调制。

在逆变电路的输出频率范围划分成若干频段，每个频段内载波频率与调制信号频率之比为桓定的调制方式称为___分段同步_________调制。

4、面积等效原理指的是，___冲量______相等而__形状_____不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。

5、在GTR 、GTO 、IGBT 与MOSFET 中，开关速度最快的是__MOSFET_，单管输出功率最大的是__GTO_，应用最为广泛的是__IGBT___。

6、设三相电源的相电压为U 2，三相半波可控整流电路接电阻负载时，晶闸管可能承受的最大反向电压为电源线电压的峰值，即 ，其承受的最大正向电压为 。

7、逆变电路的负载如果接到电源，则称为 逆变，如果接到负载，则称为 逆变。

8、如下图，指出单相半桥电压型逆变电路工作过程中各时间段电流流经的通路(用V1,VD1,V2,VD2表示)。

(1) 0~t1时间段内，电流的通路为___VD1_____；(2) t1~t2时间段内，电流的通路为___V1____；(3) t2~t3时间段内，电流的通路为__VD2_____；(4) t3~t4时间段内，电流的通路为__V2_____；(5) t4~t5时间段内，电流的通路为___VD1____；二、选择题（本题共10小题，前4题每题2分，其余每题1分，共14分）1、单相桥式PWM逆变电路如下图，单极性调制工作时，在电压的正半周是（B ）A、V1与V4导通，V2与V3关断B、V1常通，V2常断，V3与V4交替通断C、V1与V4关断，V2与V3导通D、V1常断，V2常通，V3与V4交替通断2、对于单相交流调压电路，下面说法错误的是（ C ）A、晶闸管的触发角大于电路的功率因素角时，晶闸管的导通角小于180度B、晶闸管的触发角小于电路的功率因素角时，必须加宽脉冲或脉冲列触发，电路才能正常工作C、晶闸管的触发角小于电路的功率因素角正常工作并达到稳态时，晶闸管的导通角为180度D、晶闸管的触发角等于电路的功率因素角时，晶闸管的导通角不为180度3、在三相三线交流调压电路中，输出电压的波形如下图所示，在t1~t2时间段内，有（）晶闸管导通。

1.考试试卷( 1 )卷一、填空题（本题共8小题，每空1分，共20分）1、电子技术包括______________和电力电子技术两大分支，通常所说的模拟电子技术和数字电子技术就属于前者。

2、为减少自身损耗，提高效率，电力电子器件一般都工作在_________状态。

当器件的工作频率较高时，_________损耗会成为主要的损耗。

3、在PWM控制电路中，载波频率与调制信号频率之比称为_____________，当它为常数时的调制方式称为_________调制。

在逆变电路的输出频率范围划分成若干频段，每个频段内载波频率与调制信号频率之比为桓定的调制方式称为____________调制。

4、面积等效原理指的是，_________相等而_______不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。

5、在GTR、GTO、IGBT与MOSFET中，开关速度最快的是_________，单管输出功率最大的是_____________，应用最为广泛的是___________。

6、设三相电源的相电压为U2，三相半波可控整流电路接电阻负载时，晶闸管可能承受的最大反向电压为电源线电压的峰值，即，其承受的最大正向电压为。

7、逆变电路的负载如果接到电源，则称为逆变，如果接到负载，则称为逆变。

8、如下图，指出单相半桥电压型逆变电路工作过程中各时间段电流流经的通路(用V1,VD1,V2,VD2表示)。

(1) 0~t1时间段内，电流的通路为________；(2) t1~t2时间段内，电流的通路为_______；(3) t2~t3时间段内，电流的通路为_______；(4) t3~t4时间段内，电流的通路为_______；(5) t4~t5时间段内，电流的通路为_______；二、选择题（本题共10小题，前4题每题2分，其余每题1分，共14分）1、单相桥式PWM逆变电路如下图，单极性调制工作时，在电压的正半周是（）A、V1与V4导通，V2与V3关断B、V1常通，V2常断，V3与V4交替通断C、V1与V4关断，V2与V3导通D、V1常断，V2常通，V3与V4交替通断2、对于单相交流调压电路，下面说法错误的是（）A、晶闸管的触发角大于电路的功率因素角时，晶闸管的导通角小于180度B、晶闸管的触发角小于电路的功率因素角时，必须加宽脉冲或脉冲列触发，电路才能正常工作C、晶闸管的触发角小于电路的功率因素角正常工作并达到稳态时，晶闸管的导通角为180度D、晶闸管的触发角等于电路的功率因素角时，晶闸管的导通角不为180度3、在三相三线交流调压电路中，输出电压的波形如下图所示，在t1~t2时间段内，有（）晶闸管导通。

2020—2021学年第一学期电气工程及其自动化专业《电力电子技术》期末考试题试卷 （试卷A ）一、填空题。

1．触发器具备＿＿＿＿种稳定状态，即＿＿＿＿＿＿＿＿＿状态和＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿状态。

2．根据逻辑功能不同，可将触发器分为＿＿＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿＿＿＿＿。

3．通常规定触发器 Q 端状态为触发器状态，如 Q ＝0与Q ＝1时称为触发器＿＿＿态；Q ＝ 1与 Q ＝0时称触发器＿＿＿＿态。

4．基本RS 触发器中R 端、S 端为＿＿＿＿电平触发。

R 端触发时，S 触发器状态为＿＿＿＿态，因此R 端称为＿＿＿＿端；S 端触发时，触发器状态为＿＿＿＿态，因此S 端称为＿＿＿＿端。

5．同步型触发器只有在＿＿＿＿＿＿端出现时钟脉冲时，触发器才动作，而触发器状态仍由其＿＿＿＿＿端信号决定。

6．触发器在触发脉冲作用下，其状态会发生＿＿＿＿，而在触发脉冲过去后， 状态将＿＿＿，这就是它的＿＿＿＿＿功能。

7．在一个CP 脉冲作用期间，触发器状态产生二次或多次翻转院（系） 班级姓名学号……………………………………………装…………………………订………………………称＿＿＿＿＿＿现象。

8．按电路结构不同，触发器可分为＿＿＿＿＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿＿。

9．JK触发器的逻辑功能为＿＿＿＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿＿＿＿＿＿＿和＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

10．将JK触发器的两个输入端接在一起，就构成了＿＿＿＿触发器，其逻辑功能为＿＿＿＿＿＿和＿＿＿＿＿＿＿＿＿＿。

11．JK触发器中，若J=＿＿＿＿＿，K ＝＿＿＿＿＿＿＿，则实现计数功能。

12．边沿型触发器仅在CP脉冲的＿＿＿＿＿＿或＿＿＿＿＿的突变瞬间触发。

13．按照逻辑功能和电路组成不同，数字电路可分为＿＿＿电路和＿＿＿＿＿＿＿＿＿＿＿电路两大类。

电力电子技术一、名词解释。

1.功率二极管。

P1又称电力二极管，常做整流元件，属于不可控型器件2.直流-直流电压变换。

将一种幅值的直流电压变成另一幅值固定大小可调的直流电压的过程。

3.电力晶体管。

P25电力晶体管也称举行晶体管，又称双极型功率晶体管，属于电流控制型自关断器件4．逆变P136所谓逆变就是要求电路把负载吸收的电流电能转变成交流电能反馈回电网5.交流调压.167交流电压时将一种幅值的交流电转化成同频率的另一种幅值的交流电二、论述题1.交—交变频器的缺点。

1）功率因数低2）主电路使用晶闸管元件数目多，控制电路复杂。

3）变频器受到其电网频率的影响2.晶闸管好坏的判别。

P52根据PN结的单向导电原理，对于晶体管的3个电极，用万用表欧姆档测试元件的3个电极之间的阻值，可初步判定管子是否完好。

1）由于晶闸管在其门极未加触发电压时时关断的，如用万用表R×1K档测量阳极和阴极之间的电阻，其正、反向电阻应该很大，在几百千欧姆以上，且正反向电阻相差别很小。

2）用万用表的黑表棒接到阳极，红表棒接到阴极，这种情况下，将黑表棒移动一点，使其刚好碰到控制极上。

这样晶体管处于导通状态，万用表的表针应该会摆动一下。

3.如何判别大功率晶体管的电极和类型。

P591）判定基极大功率晶体管的漏电流一般都比较大，所以用万用表来测量其极间电阻时，应采用满度电流比较大的低电阻档为宜。

将万用表置于R×1档或R×10档，一表笔固定接在管子的任一电极，用一表笔分别接触其他两个电极，如果万用表读数均为小电阻值或均为大电阻值，则固定接触的那个电极即为基极。

2）判定集电极和发射极在确定基极之后，设接基极的是黑表笔，而用红表笔分别接触另外两个电极比较电阻大小，可以区分发射极和集电极。

对于PNP 管，红笔固定基极后，阻值小的为发射极。

对于NPN管，黑笔固定基极后，阻值小的为发射极。

3）判定类型确定基极后，设基极为黑表笔，而红表笔分别接触另外两个电极时，如果电阻读数均比较小，可认为该管为NPN 型。

系别_________________ 班级____________________________ 考试号__________________ 姓名______________……………………………密……………………………封…………………………………线……………………………【最新整理，下载后即可编辑】德州科技职业学院机电系14级机电专业期末考试试题 《电力电子技术》试卷题 号 一二 三 四 合 计分 数阅卷人 得分1.5分，共60分） 1、 晶闸管内部有（ ）个PN 结。

A 、1 B 、2 C 、3 D 、42、晶闸管在电路中的门极正向偏压（ ）越好。

A 、越大 B 、越小 C 、不变 D 、越稳定3、晶闸管的通态电流（额定电流）是用电流的（ ）来表示的。

A 、有效值 B 、最大值 C 、平均值 D 、瞬时值4、双向晶闸管是用于交流电路中的，其外部有（ ）个电极。

A 、一个 B 、两个 C 、三个 D 、四个5、下列电力半导体器件电路符号中，表示IGBT 器件电路符号的是（ ）6、比较而言，下列半导体器件中开关速度最快的是（ ）A 、IGBTB 、MOSFETC 、GTRD 、GTO7、比较而言，下列半导体器件中开关速度最慢的是（ ） A 、IGBT B 、MOSFET C 、GTR D 、GTO8、比较而言，下列半导体器件中性能最好的是（ ） A 、IGBT B 、MOSFET C 、GTR D 、GTO9、比较而言，下列半导体器件中输入阻抗最大的的是（ ） A 、IGBT B 、MOSFET C 、GTR D 、GTO10、下列半导体器件中属于电流型控制器件的是（ ） A 、IPM B 、MOSFET C 、IGBT D 、GTO11、逆变电路输出频率较高时，电路中的开关元件应采用（ ） A 、晶闸管 B 、单结晶体管 C 、电力晶体管 D 、绝缘栅双极型晶体管12、电力场效应管MOSFET 适于在（ ）条件下工作 A 、直流 B 、低频 C 、中频 D 、高频13、要使绝缘栅双极型晶体管导通，应（ ）A 、在栅极加正电压B 、在集电极加正电压C 、在栅极加负电压D 、在集电极加负电压14、电力晶体管的开关频率（ ）电力场效应管 A 、稍高于 B 、低于 C 、远高于 D 、等于15、如晶闸管的正向阻断重复峰值电压为745V ，反向重复峰值电压为825V ，则该晶闸管的额定电压为（ ） A 、700V B 、750V C 、800V D 、850V 16、下列电力电子器件中，（ ）的驱动功率小，驱动电路简单 A 、普通晶闸管 B 、可关断晶闸管 C 、电力晶体管 D 、功率场效应晶体管17、二极管两端加上正向电压时（ ） A 、一定导通 B 、超过死区电压才导通 C 、超过0.3V 才导通 D 、系别_________________ 班级____________________________ 考试号__________________ 姓名______________……………………………密……………………………封…………………………………线……………………………超过0.7V 才导通 18、下列电力半导体器件电路符号中，表示GTO 器件电路符号的是（ ）19、下列电力半导体器件电路符号中，表示GTR 器件电路符号的是（ ）20、下列电力半导体器件电路符号中，表示MOSFET 器件电路符号的是（ ） 21、单结晶体管振荡电路是利用单结晶体管的（ ）工作特性设计的A 、截止区B 、负阻区C 、饱和区D 、任意区域22、在晶闸管直流电动机调速系统中，改变（ ）就能改变直流电动机的转速。

电力电子技术习题及参考答案一、单选题（共25题，每题1分，共25分）1.降压斩波电路中，已知电源电压Ud=16V，负载电压Uo=12V，斩波周期T=4ms，则开通时Ton=（）A、3msB、2msC、4msD、1ms正确答案：A2.晶闸管的伏安特性是指()A、门极电压与门极电流的关系B、阳极电压与阳极电流的关系C、门极电压与阳极电流的关系D、阳极电压与门极电流的关系正确答案：B3.可实现有源逆变的电路为（）。

A、单相半控桥整流电路B、单相全控桥接续流二极管电路C、三相半波可控整流电路D、三相半控桥整流桥电路正确答案：C4.在单相桥式全控整流电路中，大电感负载时，控制角α的有效移相范围是（）。

A、90°～180°B、0°～180°C、0°～90°正确答案：C5.采用多重化电压源型逆变器的目的，主要是为()。

A、减小输出功率B、减小输出谐波C、减小输出幅值D、增大输出幅值正确答案：B6.单相全控桥式整流电路大电感性负载中，控制角的最大移相范围是（）A、90°B、150°C、180°D、120°正确答案：A7.具有自关断能力的电力半导体器件称为（）A、不控型器件B、全控型器件C、半控型器件D、触发型器件正确答案：B8.电阻性负载三相半波可控整流电路中，控制角的范围是（）。

A、0°～120°B、0°～150°C、30°～150°D、15°～125°正确答案：B9.单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是（）A、150°B、90°C、120°D、180°正确答案：D10.单相全控桥式整流大电感负载电路中，控制角α的移相范围是（）A、90度-180度B、0度-90度C、0度D、180度-360度正确答案：B11.在晶闸管应用电路中，为了防止误触发，应使干扰信号的幅值限制在（）A、可靠触发区B、不触发区C、安全工作区D、不可靠触发区正确答案：B12.IGBT属于（）控制型元件。

考试试卷( 1 )卷一、填空题（本题共8小题，每空1分，共20分）1、电子技术包括______________和电力电子技术两大分支，通常所说的模拟电子技术和数字电子技术就属于前者。

2、为减少自身损耗，提高效率，电力电子器件一般都工作在_________状态。

当器件的工作频率较高时，_________损耗会成为主要的损耗。

3、在PWM控制电路中，载波频率与调制信号频率之比称为_____________，当它为常数时的调制方式称为_________调制。

在逆变电路的输出频率范围划分成若干频段，每个频段内载波频率与调制信号频率之比为桓定的调制方式称为___分段同步_________调制。

4、面积等效原理指的是，___冲量______相等而__形状_____不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。

5、在GTR、GTO、IGBT与MOSFET中，开关速度最快的是__MOSFET_，单管输出功率最大的是__GTO_，应用最为广泛的是__IGBT___。

6、设三相电源的相电压为U2，三相半波可控整流电路接电阻负载时，晶闸管可能承受的最大反向电压为电源线电压的峰值，即，其承受的最大正向电压为。

7、逆变电路的负载如果接到电源，则称为逆变，如果接到负载，则称为逆变。

8、如下图，指出单相半桥电压型逆变电路工作过程中各时间段电流流经的通路(用V1,VD1,V2,VD2表示)。

(1) 0~t1时间段内，电流的通路为___VD1_____；(2) t1~t2时间段内，电流的通路为___V1____；(3) t2~t3时间段内，电流的通路为__VD2_____；(4) t3~t4时间段内，电流的通路为__V2_____；(5) t4~t5时间段内，电流的通路为___VD1____；二、选择题（本题共10小题，前4题每题2分，其余每题1分，共14分）1、单相桥式PWM逆变电路如下图，单极性调制工作时，在电压的正半周是（B ）A、V1与V4导通，V2与V3关断B、V1常通，V2常断，V3与V4交替通断C、V1与V4关断，V2与V3导通D、V1常断，V2常通，V3与V4交替通断2、对于单相交流调压电路，下面说法错误的是（ C ）A、晶闸管的触发角大于电路的功率因素角时，晶闸管的导通角小于180度B、晶闸管的触发角小于电路的功率因素角时，必须加宽脉冲或脉冲列触发，电路才能正常工作C、晶闸管的触发角小于电路的功率因素角正常工作并达到稳态时，晶闸管的导通角为180度D、晶闸管的触发角等于电路的功率因素角时，晶闸管的导通角不为180度3、在三相三线交流调压电路中，输出电压的波形如下图所示，在t1~t2时间段内，有（）晶闸管导通。

电力电子技术习题与参考答案一、单选题（共25题，每题1分，共25分）1.三相桥式全控整流电路，电阻性负载时的移相范围为（）度。

A、0～120B、0～90C、0～180D、0～150正确答案：A2.电阻性负载三相半波可控整流电路中，控制角的范围是（）。

A、0°～150°B、0°～120°C、15°～125°D、30°～150°正确答案：A3.电力电子器件一般工作在（）状态A、开关B、放大C、开关和放大D、其他正确答案：A4.目前，在中小型变频器中普遍采用的电力电子器件是（）。

A、SCRB、GTOC、MOSFETD、IGBT正确答案：D5.在单相全控桥整流电路中，两对晶闸管的触发脉冲，应依次相差（）度。

A、180度B、60度C、120度D、360度正确答案：A6.为了防止逆变失败，最小逆变角限制为（），单位为度。

A、40～45B、20～25C、10～15D、30～35正确答案：D7.三相全控桥式变流电路工作于有源逆变状态的条件是()A、α=л/4B、α＜л/2C、α＞л/2D、α=л/3正确答案：C8.可实现有源逆变的电路为（）。

A、单相半控桥整流电路B、三相半控桥整流桥电路C、单相全控桥接续流二极管电路D、三相半波可控整流电路正确答案：D9.三相半波可控整流电路的自然换相点是（）A、比三相不控整流电路的自然换相点滞后60°B、本相相电压与相邻电压正半周的交点处C、交流相电压的过零点D、比三相不控整流电路的自然换相点超前30°正确答案：B10.α为（）度时，三相半波可控整流电路，电阻性负载输出的电压波形，处于连续和断续的临界状态。

A、120度，B、60度C、0度D、30度正确答案：D11.具有自关断能力的电力半导体器件称为()A、不控型器件B、半控型器件C、全控型器件D、触发型器件正确答案：C12.电阻性负载三相半波可控整流电路中，控制角的范围是（）A、15°～125°B、30°～150C、0°～150°D、0°～120°正确答案：C13.在晶闸管应用电路中，为了防止误触发应将幅值限制在不触发区内的信号是（）A、触发电压信号B、触发电流信号C、干扰信号和触发信号D、干扰信号正确答案：D14.三相桥式全控整流电路，大电感负载，当α＝（）时整流平均电压Ud=0。

电力电子技术复习 1（见教材后习题）1.维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？2.图中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I1、I2、I3。

3.上题中如果不考虑安全裕量，问100A的晶闸管能送出的平均电流I d1、I d2、I d3各为多少？这时，相应的电流最大值I m1、I m2、I m3各为多少？4.GTO和普通晶闸管同为PNPN结构，为什么GTO能够自关断，而普通晶闸管不能？5.如何防止电力MOSFET因静电感应引起的损坏？6.全控型器件的缓冲电路的主要作用是什么？试分析RCD缓冲电路中各元件的作用。

7.试说明IGBT、GTR、GTO和电力MOSFET各自的优缺点。

8.单相半波可控整流电路对电感负载供电，L=20mH，U2=100V，求当α=0°和60°时的负载电流I d，并画出u d与i d波形。

9.单相桥式全控整流电路，U2=100V，负载中R=2Ω，L值极大，当α=30°时，要求：①作出u d、i d和i2的波形；②求整流输出平均电压U d、电流I d，变压器二次电流有效值I2；③考虑安全裕量，确定晶闸管的额定电压和额定电流。

10.单相桥式全控整流电路，U2=100V，负载中R=2Ω，L值极大，反电动势E=60V，当α=30°时，要求：①作出u d、i d和i2的波形；②求整流输出平均电压U d、电流I d，变压器二次电流有效值I2；③考虑安全裕量，确定晶闸管的额定电压和额定电流。

11.晶闸管串联的单相半控桥（桥中VT1、VT2为晶闸管），电路如图，U2=100V，电阻电感负载，R=2Ω，L值很大，当α=60°时求流过器件电流的有效值，并作出u d、i d、i VT、i VD的流形。

12.三相半波可控整流电路，U2=100V，带电阻电感负载，R=5Ω，L值极大，当α=60°时，要求：①画出u d、i d和i VT的波形；②计算U d、I d、I dVT和I VT。

考试试卷( 1 ) 卷一、填空题（本题共8小题，每空1分，共20分）1、电子技术包括______________和电力电子技术两大分支，通常所说的模拟电子技术和数字电子技术就属于前者。

2、为减少自身损耗，提高效率，电力电子器件一般都工作在_________状态。

当器件的工作频率较高时，_________损耗会成为主要的损耗。

3、在PWM 控制电路中，载波频率与调制信号频率之比称为_____________，当它为常数时的调制方式称为_________调制。

在逆变电路的输出频率范围划分成若干频段，每个频段内载波频率与调制信号频率之比为桓定的调制方式称为___分段同步_________调制。

4、面积等效原理指的是，___冲量______相等而__形状_____不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。

5、在GTR、GTO、IGBT 与MOSFET 中，开关速度最快的是__MOSFET_，单管输出功率最大的是__GTO_，应用最为广泛的是__IGBT___。

6、设三相电源的相电压为U2，三相半波可控整流电路接电阻负载时，晶闸管可能承受的最大反向电压为电源线电压的峰值，即，其承受的最大正向电压为。

7、逆变电路的负载如果接到电源，则称为逆变，如果接到负载，则称为逆变。

8、如下图，指出单相半桥电压型逆变电路工作过程中各时间段电流流经的通路(用V1,VD1,V2,VD2 表示)。

(1) 0~t1 时间段内，电流的通路为___VD1_____ ；(2) t1~t2 时间段内，电流的通路为___V1____ ；(3) t2~t3 时间段内，电流的通路为__VD2_____ ；(4) t3~t4 时间段内，电流的通路为__V2_____；(5) t4~t5时间段内，电流的通路为___VD1____ ；二、选择题（本题共10小题，前4题每题2分，其余每题1分，共14分）1、单相桥式PWM 逆变电路如下图，单极性调制工作时，在电压的正半周是（ B ）A、V1 与V4 导通，V2 与V3 关断B、V1 常通，V2 常断，V3 与V4 交替通断C、V1 与V4 关断，V2 与V3 导通D、V1 常断，V2 常通，V3 与V4 交替通断2、对于单相交流调压电路，下面说法错误的是（ C ）A、晶闸管的触发角大于电路的功率因素角时，晶闸管的导通角小于180 度B、晶闸管的触发角小于电路的功率因素角时，必须加宽脉冲或脉冲列触发，电路才能正常工作C、晶闸管的触发角小于电路的功率因素角正常工作并达到稳态时，晶闸管的导通角为180度D、晶闸管的触发角等于电路的功率因素角时，晶闸管的导通角不为180 度3、在三相三线交流调压电路中，输出电压的波形如下图所示，在t1~t2 时间段内，有（）晶闸管导通。
