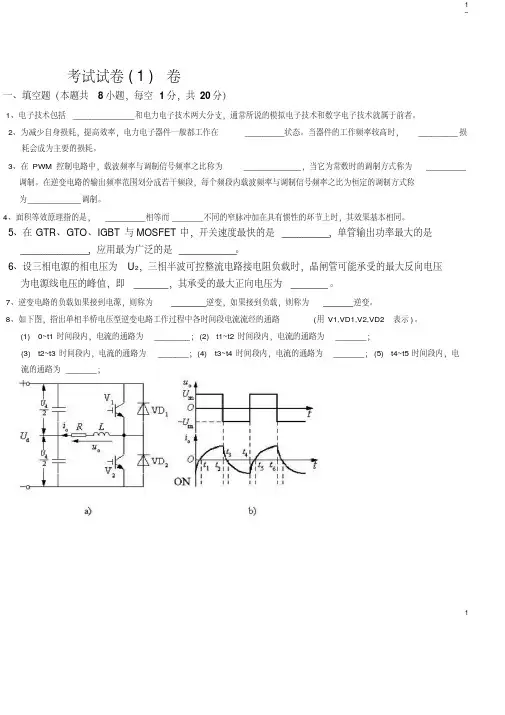

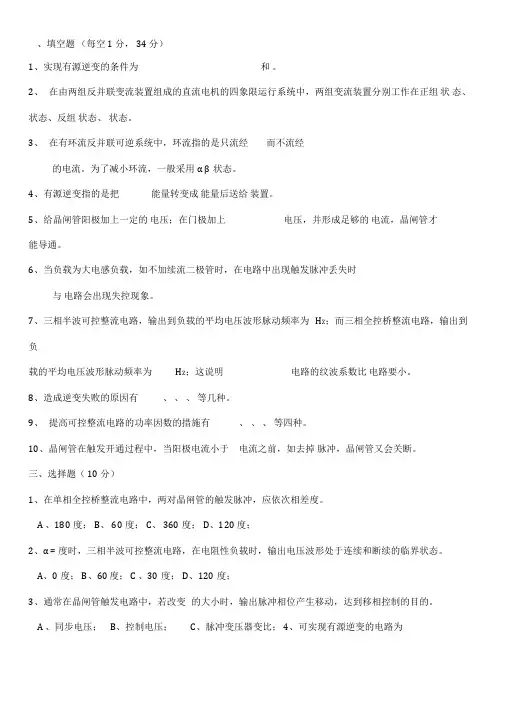

一、填空题（每空1分，34分）
1、实现有源逆变的条件为和。
2、在由两组反并联变流装置组成的直流电机的四象限运行系统中，两组变流装置分别工作在正组状态、状态、反组状态、状态。
3、在有环流反并联可逆系统中，环流指的是只流经而不流经
的电流。为了减小环流，一般采用αβ状态。
4、有源逆变指的是把能量转变成能量后送给装置。
5、给晶闸管阳极加上一定的电压；在门极加上电压，并形成足够的电流，晶闸管才能导通。
6、当负载为大电感负载，如不加续流二极管时，在电路中出现触发脉冲丢失时
与电路会出现失控现象。
7、三相半波可控整流电路，输出到负载的平均电压波形脉动频率为H Z；而三相全控桥整流电路，输出到负载的平均电压波形脉动频率为H Z；这说明电路的纹波系数比电路要小。
8、造成逆变失败的原因有、、、等几种。
9、提高可控整流电路的功率因数的措施有、、、等四种。
10、晶闸管在触发开通过程中，当阳极电流小于电流之前，如去掉脉冲，晶闸管又会关断。
三、选择题（10分）
1、在单相全控桥整流电路中，两对晶闸管的触发脉冲，应依次相差度。
A 、180度；B、60度；C、360度；D、120度；
2、α= 度时，三相半波可控整流电路，在电阻性负载时，输出电压波形处于连续和断续的临界状态。
A、0度；
B、60度； C 、30度；D、120度；
3、通常在晶闸管触发电路中，若改变的大小时，输出脉冲相位产生移动，达到移相控制的目的。
A、同步电压；
B、控制电压；
C、脉冲变压器变比；
4、可实现有源逆变的电路为。
A、单相全控桥可控整流电路
B、三相半控桥可控整流电路
C、单相全控桥接续流二极管电路
D、单相半控桥整流电路
5、由晶闸管构成的可逆调速系统中，逆变角βmin选时系统工作才可靠。
A、300~350
B、100~150
C、00~100
D、00
四、问答题（每题9分，18分）
1、什么是逆变失败？形成的原因是什么？
2、为使晶闸管变流装置正常工作，触发电路必须满足什么要求？
五、分析、计算题：（每题9分，18分）
1、三相半波可控整流电路，整流变压器的联接组别是D/Y—5，锯齿波同步触发电路中的信号综合管是NPN型三极管。试确定同步变压器TS的接法钟点数为几点钟时，触发同步定相才是正确的，并画出矢量图。（8分）
2、如图所示：变压器一次电压有效值为220V，二次各段电压有效值为100V，电阻性负载，R=10Ω，当控制角α=90º时，求输出整流电压的平均值U d，负载电流I d，并绘出晶闸管、整流二极管和变压器一次绕组电流的波形。（10分）
一、填空题
1、要有一个直流逆变电源，它的极性方向与晶闸管的导通方向一致，其幅极应稍大于逆变桥直流侧输出的平均
电压；逆变桥必须工作在β<90º（即α>90º）区间，使输出电压极性与整流时相反，才能把直流能量逆变成交流能量反送到交流电网。
2、整流，逆变，整流，逆变，
3、变流桥，不流经负载，α>β，
4、直流，交流，电网的，
5、正向，正向门极，门极触发，
6、单相桥式半控整流桥，三相桥式半控整流桥，
7、150，300，三相桥式全控整流桥，三相半波可控流电路，
8、逆变桥晶闸管或元件损坏，供电电源缺相，逆变角太小，触发脉冲丢失或未按时到达，
9、小控制角运行，增加电源相数，多组变流装置串联运行并进行控制，增加电容补偿装置，
10、掣住，触发脉冲，san 1、A；2、C；3、B；4、A；5A；
四、1、逆变失败指的是：逆变过程中因某种原因使换流失败，该关断的器件末关断，该导通的器件末导通。从而使逆变桥进入整流状态，造成两电源顺向联接，形成短路。逆变失败后果是严重的，会在逆变桥与逆变电源之间产生强大的环流，损坏开关器件。产生逆变失败的原因：一是逆变角太小；二是出现触发脉冲丢失；三是主电路器件损坏；四是电源缺相等。
2、A、触发电路必须有足够的输出功率；
A、触发脉冲必须与主回路电源电压保持同步；
B、触发脉冲要有一定的宽度，且脉冲前沿要陡；
C、触发脉冲的移相范围应能满足主电路的要求；
五、1、由于采用锯齿波同步触发电路，用NPN三极管做综合管，故同步电压应滞后于晶闸管阳极电压180º相位角。并画出矢量图如下：同步变压器的联接组别应选择D/Y=11。
2、输出电压平均值为：
π
ω
ω
ω
ω
π
π
π
π
2
2
2
2
2
3
)
(
sin
2
2
)
(
sin
2
1U
t
td
t
td
U
U
d
=
⎥
⎦
⎤
⎢
⎣
⎡
+
=⎰
⎰
π
10
2
3
2
U
R
U
I d
d
=
=
变压器一次侧电流波形I I1，整波二极管管电流I VD，两只晶闸管电流的波形合成电流I VT，如右图所示：
一．填空（共15分，1分/空）
1.电力电子技术通常可分为（）技术和（）技术两个分支。
2.按驱动电路信号的性质可以将电力电子器件分为（）型器件和（）型器件两类，晶闸管属于其中的（）型器件。
3.晶闸管单相桥式全控整流电路带反电动势负载E时（变压器二次侧电压有效值为U2，忽略主电路各部分的电感），与电阻负载时相比，晶闸管提前了电角度δ停止导电，δ称为（）角，数量关系为δ=（）。
4.三相桥式全控整流电路的触发方式有（）触发和（）触发两种，常用的是（）触发。
5.三相半波可控整流电路按联接方式可分为（）组和（）组两种。
6.在特定场合下，同一套整流电路即可工作在（）状态，又可工作在（）状态，故简称变流电路。
7.控制角α与逆变角β之间的关系为（）。
二．单选
1．采用（）是电力电子装置中最有效、应用最广的一种过电流保护措施。
A.直流断路器
B. 快速熔断器
C.过电流继电器
2．晶闸管属于（）。
A.不可控器件
B. 全控器件
C.半控器件
3．单相全控桥式整流电路，带阻感负载（L足够大）时的移相范围是（）。
A．180O B.90O C.120O
4．对三相全控桥中共阴极组的三个晶闸管来说，正常工作时触发脉冲相位应依次差（）度。
A.60
B. 180
C. 120
5．把交流电变成直流电的是（）。
A. 逆变电路
B.整流电路
C.斩波电路
三．多选（共10分，2分/题）
1．电力电子器件一般具有的特征有。
A.所能处理电功率的大小是其最重要的参数
B.一般工作在开关状态
C.一般需要信息电子电路来控制
D.不仅讲究散热设计，工作时一般还需接散热器
