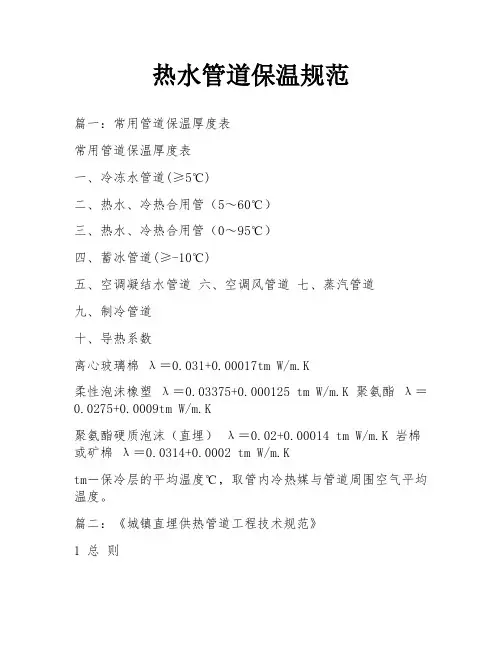

热水管道保温规范篇一:常用管道保温厚度表常用管道保温厚度表一、冷冻水管道(≥5℃)二、热水、冷热合用管(5~60℃)三、热水、冷热合用管(0~95℃)四、蓄冰管道(≥-10℃)五、空调凝结水管道六、空调风管道七、蒸汽管道九、制冷管道十、导热系数离心玻璃棉λ=0.031+0.00017tm W/m.K柔性泡沫橡塑λ=0.03375+0.000125 tm W/m.K 聚氨酯λ=0.0275+0.0009tm W/m.K聚氨酯硬质泡沫(直埋)λ=0.02+0.00014 tm W/m.K 岩棉或矿棉λ=0.0314+0.0002 tm W/m.Ktm-保冷层的平均温度℃,取管内冷热媒与管道周围空气平均温度。
篇二:《城镇直埋供热管道工程技术规范》1 总则1.O.1 为统一我国城镇直埋供热管道工程的设计、施工及验收标准,促进直埋管道技术的发展和推广,制定本规程。
1.O.2本规程适用于供热介质温度小于或等于150℃、公称直径小于或等于DN500mm的钢制内管、保温层、保护外壳结合为一体的预制保温直埋热水管道。
1.O.3在地震、湿陷性黄土、膨胀土等地区应遵守《室外给水排水和煤气热力工程抗震设计规范》(GB50032)、《湿陷性黄土地区建筑规范》(GBJ25)、《膨胀土地区建筑地基技术规范》(GBJ112)的规定。
1.O.4直埋供热管道工程设计、施工和验收除应符合本规程外,尚应符合《城市热力网设计规范》(CJJ34)、《城市供热管网工程施工及验收规范》(CJJ28)等国家现行有关标准的规定。
2术语和符号2.1术语2.1.1 屈服温差temperature difference of yielding 管道在伸缩完全受阻的工作状态下,钢管管壁开始屈服时的工作温度与安装温度之差。
2.1.2固定点fixpoint管道上采用强制固定措施不能发生位移的点。
2.1.3活动端free end管道上安装套筒、波纹管、弯管等能补偿热位移的部位。

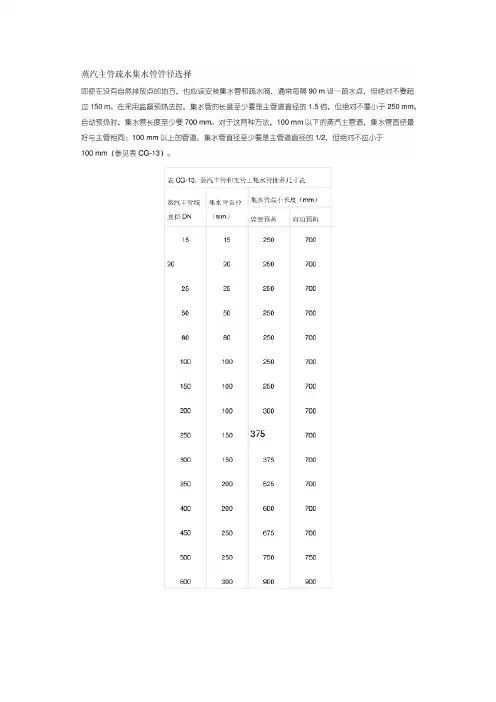

动⼒蒸汽管径计算公式及焓值对照表蒸汽部分计算书⼀、蒸汽量计算:(6万平⽶)市政管⽹过热蒸汽参数:压⼒=0.4MPa 温度=180℃密度=2.472kg/m3蒸汽焓值=2811.7KJ/kg 换热器凝结⽔参数:温度=70℃焓值=293 KJ/kg 密度=978kg/m3(1)采暖部分耗汽量:热负荷6160kWG=3.6*Q/Δh=3.6*6160*1000/(2811.7-293)=8805kg/h凝结⽔量计算:G=m/ρ=8805/978=9m3/h(2)四⼗七层空调耗汽量:热负荷200kWG=3.6*Q/Δh=3.6*200*1000/(2811.7-293)=285kg/h凝结⽔量计算:G=m/ρ=285/978=0.29m3/h(3)⾼区供暖耗汽量:热负荷1237kWG=3.6*Q/Δh=3.6*1237*1000/(2811.7-293)=1768kg/h凝结⽔量计算:G=m/ρ=1768/978=1.8m3/h(4)中区供暖耗汽量:热负荷1190kWG=3.6*Q/Δh=3.6*1385*1000/(2811.7-293)=1980kg/h凝结⽔量计算:G=m/ρ=1980/978=2m3/h(5)低区供暖耗汽量:热负荷1895kWG=3.6*Q/Δh=3.6*1895*1000/(2811.7-293)=2708kg/h凝结⽔量计算:G=m/ρ=2708/978=2.8m3/h(6)低区空调耗汽量:热负荷1640kWG=3.6*Q/Δh=3.6*1640*1000/(2811.7-293)=2344kg/h凝结⽔量计算:G=m/ρ=3830/978=4m3/h(7)⽣活热⽔耗汽量:热负荷200kWG=3.6*Q/Δh=3.6*200*1000/(2811.7-293)=286kg/h凝结⽔量计算:G=m/ρ=286/978=0.3 m3/h(8)洗⾐机房预留蒸汽量: 150kg/h(9)橱房预留蒸汽量: 200kg/h(10)蒸汽量合计: 9720kg/h⼆、蒸汽管道管径计算:蒸汽流速范围:ω=20~30m/s 计算公式:d=18.8*(V/ω)1/2(1)蒸汽⼊户管径:ω=35m/s V=9720/2.472=3932m3/hd=18.8*(3932/30)1/2=215 管径为D273X8(2)四⼗七层蒸汽总管径: ω=30m/s V=300/2.472=120m3/hd=18.8*(120/25)1/2= 41 管径为D57X3.5(3)⾼区供暖蒸汽总管径: ω=30m/s V=1768/2.472= 715m3/hd=18.8*(715/30)1/2= 92 管径为D108X4(4)中区供暖蒸汽总管径: ω=30m/s V=1980/2.472=800m3/hd=18.8*(800/30)1/2= 97 管径为D108X4(5)低区第⼀套换热系统蒸汽总管径: ω=30m/s V=2708/2.472=1095m3/hd=18.8*(1095/30)1/2= 113 管径为D133X4(6)低区第⼆套换热系统蒸汽总管径: ω=30m/s V=2344/2.472=948m3/hd=18.8*(948/30)1/2= 135 管径为D133x4(7)⽣活热⽔换热系统蒸汽总管径: ω=30m/s V=286/2.472=116m3/hd=18.8*(116/30)1/2= 37 管径为D45X3.5(8)厨房蒸汽总管径: ω=25m/s V=200/2.472=81m3/hd=18.8*(81/25)1/2= 33 管径为D45X3.5(9)洗⾐机房蒸汽总管径: ω=25m/s V=150/2.472=61m3/hd=18.8*(61/25)1/2= 29 管径为D32X2.5(10)三⼗⼆⾄⼗五层⽴管管径: ω=30m/s V=120+715=835m3/hd=18.8*(835/30)1/2= 99 管径为D108X4(11)⼗五⾄地下四层⽴管管径: ω=30m/s V=120+715+800=1635m3/hd=18.8*(1635/30)1/2= 138 管径为D159X4.5三、各部分单台换热器凝结⽔量计算:(1)四⼗七层:285X0.7X1.1=220kg/h(2)⾼区供暖:1768X0.7X1.1=1360kg/h(3)中区供暖:1980X0.7X1.1=1524kg/h(4)低区供暖:2708X0.7X1.1=1895kg/h(5)低区空调:2344X0.7X1.1=1640kg/h四、各部分凝结⽔管管径根据流量与流速查《实⽤供热空调设计⼿册》⽔利计算表计算。
计算书工程名称:热力站子项名称:设计号:专业:热机计算人:校对人:审核人:审定人:年月日一、已知条件供热面积:S1= 39501m2采暖形式:气片热指标: q= 60 w/ m2热负荷:Q1=q*s*10-3=2370Kw运行参数:一次侧设计压力: 1.6MPa一次侧供/回水温度:95/70℃一次侧温差T1= 25℃二次侧设计压力: 1.0MPa二次侧供/回水温度:80/60℃二次侧温差T2= 20 ℃对数平均温差:Tn=12.33℃二、计算内容1)管径选择一次侧流量:G=0.86*(Q1)/T1= 81.5 t/h选择管径:DN200,比摩阻R=27Pa/m,按以上步骤,计算各分系统管径及流量2)循环水泵选择低区流量G2=1.15*0.86*(23781*60)/20= 70t/h扬程H=28mH2O水泵选择:型号:台数:2台,运行1台,备用1台流量:70m3/h, 扬程:28mH2O,功率:KW高区流量G2=1.15*0.86*(15720*60)/T2= 41t/h扬程H=28mH2O水泵选择:型号:台数:2台,运行1台,备用1台流量:41m3/h, 扬程:28mH2O,功率:KW3) 补水泵选择高区H1=地势高差 6 mH2OH2=循环水汽化压力70mH2O定压点压力:Hb=H1+H2+5= 81mH2O定压范围:低点:Hb,高点:Hb+5补水泵流量Gb=0.02*G2= 0.8 t/h补水泵扬程H=Hb+10=91mH2O补水泵选择:型号:台数:2台,运行1台,备用1台流量:0.8m3/h, 扬程:91mH2O,功率:KW低区H1=地势高差 6 mH2OH2=循环水汽化压力32mH2O定压点压力:Hb=H1+H2+5= 43mH2O定压范围:低点:Hb,高点:Hb+5补水泵流量Gb=0.02*G2= 1.4 t/h补水泵扬程H=Hb+10=53mH2O补水泵选择:型号:台数:2台,运行1台,备用1台流量:1.4m3/h, 扬程:53mH2O,功率:KW4) 水处理设备及水箱水处理设备出水量:G=Gb=1.4+0.8=2.2 m3型号:补水箱G=40*Gb/60= 1.5t/h水箱型号及尺寸:1000*1500*1500水箱有效容积:5)换热器选型(板式)普通采暖选等截面,空调及地板采暖等选不等截面,一般不小于两台。
给水给排水管道支吊架规范
1、钢管管道支架的最大间距
2、塑料管及复合管管道支架的最大间距
公称直径(mm) 12 14 16 18 20 25 32 40 50 63 75 90 110
支架最大间距立管 0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.3 1.6 1.8 2.0 2.2 2.4
水平管冷水管 0.4 0.4 0.5 0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.2 1.35 1.55
水平管热水管 0.2 0.2 0.25 0.3 0.3 0.35 0.4 0.5 0.6 0.7 0.8 3 3
3、铜管垂直水平安装的支架间距
公称直径(mm) 15 20 25 32 40 50 65 80 100 125 150 200
支架最大间距垂直管 1.8 2.4 2.4 3.0 3.0 3.0 3.5 3.5 3.5 3.5 4 4 水平管 1.2 1.8 1.8 2.4 2.4 2.4 3.0 3.0 3.0 3.0 3.5 3.5
采暖,给水及热水供应系统的金属管道立管管卡安装应符合下列规定:
1、楼层高度小于或等于5m,每层必须安装1个。
2、楼层高度大于5m,每层不得少于2个。
3、管卡安装高度,距地面应为1.5~1.8m,2个以上管卡应匀称安装,同一房间管卡应安装在同一高度上。
分类:燃气锅炉技术交流采暖供热设备的估算方法简介:为解决供热设备选型,造价作出估算及验算负荷或在施工中需要作局部变更,或需编制供暖锅炉的耗煤计划,常因缺乏数据而不能进行工作,这些琐碎的工作给设计部门增添麻烦。
本人根据从事暖通专业工作多年的经验,撰写此文,供从事咨询工作的人员参考。
关键字:设备选型造价估算耗煤相关站中站:锅炉及锅炉房专题负荷计算技术专题供暖系统由锅炉、供热管道、散热器三部分组成。
建筑物的耗热量和散热器的确定以及供热管道管径和系统压力损失的计算是一项周密细致和复杂的设计过程。
一般由设计部门暖通设计人员承担。
但是对于我们咨询行业要为某业主在初建、扩建或可研阶段,对供热设备(散热器、管道、锅炉)的选型,造价作出估算及验算供热管道和锅炉的负荷或在施工中需要作局部变更,或需编制供暖锅炉的耗煤计划,常因缺乏数据而不能进行工作,况且这些零星琐碎的工作也不便给设计部门增添麻烦。
为解决上述问题,本人根据从事暖通专业工作多年的经验,特撰写此文,仅供从事咨询工作的人员参考。
一、建筑物的供热指标(q0)供热指标是在当地室外采暖计算温度下,每平方米建筑面积维持在设计规定的室内温度下供暖,每平方米所消耗的热量(W/m2)。
在没有设计文件不能详细计算建筑物耗热量,只知道总建筑面积的情况下,可用此指标估算供暖设备,概略地确定系统的投资,q0值详见表-1。
各类型建筑物热指标及采暖系统所需散热器的片数表-1说明:1).此表散热器是恒定在64.5℃温差情况下的数量。
2).此表所列散热器片数可根据q0的变更作相应修正。
二、散热器散热量及数量的估算1.以四柱640型散热器为准,采暖供回水温度95-70℃热水采暖时,一片散热器的Q值为:Q水=K×F×Δt=7.13×0.20×64.5=92(W/片)式中:K=3.663Δt0.16K=3.663×(100 -18)0.16=7.13W/m2·℃当采用低压蒸汽采暖时:Q汽= K×F×Δt =7.41×0.20×(100-18)=122(W/片)式中:K=3.663Δt0.16K=3.663×(100-18)0.16=7.41W/m2·℃根据热平衡原理,将建筑物热指标和所需散热器片数列表1(以四柱640型为准)。

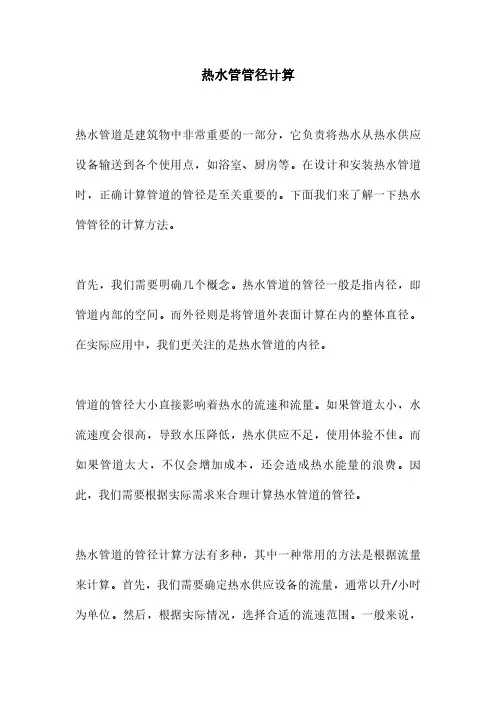

热水管管径计算热水管道是建筑物中非常重要的一部分,它负责将热水从热水供应设备输送到各个使用点,如浴室、厨房等。
在设计和安装热水管道时,正确计算管道的管径是至关重要的。
下面我们来了解一下热水管管径的计算方法。
首先,我们需要明确几个概念。
热水管道的管径一般是指内径,即管道内部的空间。
而外径则是将管道外表面计算在内的整体直径。
在实际应用中,我们更关注的是热水管道的内径。
管道的管径大小直接影响着热水的流速和流量。
如果管道太小,水流速度会很高,导致水压降低,热水供应不足,使用体验不佳。
而如果管道太大,不仅会增加成本,还会造成热水能量的浪费。
因此,我们需要根据实际需求来合理计算热水管道的管径。
热水管道的管径计算方法有多种,其中一种常用的方法是根据流量来计算。
首先,我们需要确定热水供应设备的流量,通常以升/小时为单位。
然后,根据实际情况,选择合适的流速范围。
一般来说,热水管道的流速范围为1-2米/秒。
在选择流速范围后,我们可以使用管道流量计算公式来计算管道的内径。
管道流量计算公式如下:Q=V×A其中,Q表示流量,V表示流速,A表示管道的横截面积。
根据公式,我们可以将流量除以流速,得到管道的横截面积。
然后,根据横截面积的大小,选择合适的管径。
在选择管径时,可以参考一些相关的标准和规范,如国家标准《建筑给水排水及采暖工程设计规范》。
除了流量计算方法,还有一些其他的计算方法,如压力损失法、经验公式法等。
这些方法各有特点,适用于不同的情况。
在实际应用中,我们可以结合多种方法来计算热水管道的管径,以确保设计和安装的准确性。
综上所述,热水管道的管径计算是热水供应系统设计中至关重要的一环。
正确计算管径可以确保热水供应的稳定性和高效性。
在进行计算时,我们可以根据流量、流速和管道横截面积等因素来选择合适的管径。
同时,我们还可以参考相关标准和规范,以确保计算结果的准确性和可靠性。
暖通空调系统过滤器目数孔径选择及对应表目前很多设计人员仅在水泵进口设置过滤器,而在其他位置不设置过滤器,并且在过滤器前后均不加压力表,以下是相关规范对设置过滤器的规定,望在今后设计中最好设置过滤器。
《采暖通风与空气调节设计规范》(GB 50019-2003)7.7.3中第二条,《民用建筑供暖通风与空气调节设计规范》(GB 50736-2012)中8.6.4第二条中均明确“水泵或冷水机组的入口管道上应设置过滤器或除污器”。
在解释条文中是这样说的:“为了避免安装过程的焊渣、焊条、金属碎屑、砂石、有机织物以及运行过程产生的冷却塔填料等异物进入冷凝器和蒸发器,宜在冷水机组冷却水和冷冻水入水口前设置过滤孔径不大于3mm的过滤器。
对于循环水泵设置在冷凝器和蒸发器入口处的设计方式,该过滤器可以设置在循环水泵进水口”《民用建筑供暖通风与空气调节设计规范》(GB 50736-2012)中8.5.22::“冷水机组或换热器、循环水泵、补水泵等设备的入口管道上,应根据需要设置过滤器或除污器”;条文解释中是这样说明的:“设备入口除污要求。
设备入口需除污,应根据系统大小和设备的需要确定除污装置的位置。
例如系统较大、产生污垢的管道较长时,除系统冷热源、水泵等设备的入口外,各分环路或末端设备、自控阀前也应根据需要设置除污装置,但距离较近的设备可不重复串联设置除污装置。
”《全国民用建筑工程设计技术措施暖通空调·动力》5. 9. 6 冷水机组、换热器、水泵、电动调节阀等设备的入口管道上,应安装过滤器或除污器,且宜优先选用除污器;各设备相距不远时可不重复设置。
过滤器孔径宜如下确定:1 水泵进口:4mm;2 空气处理机组和新风机组进口:2.5mm;3 风机盘管进口:1.5mm。
一般DN15--DN150过滤器分为60目、80目、100目三种常用滤网规格,60目-80目均可用在热力入口装置处。
准确地说,筛目为“60目”的孔径是0.25mm。

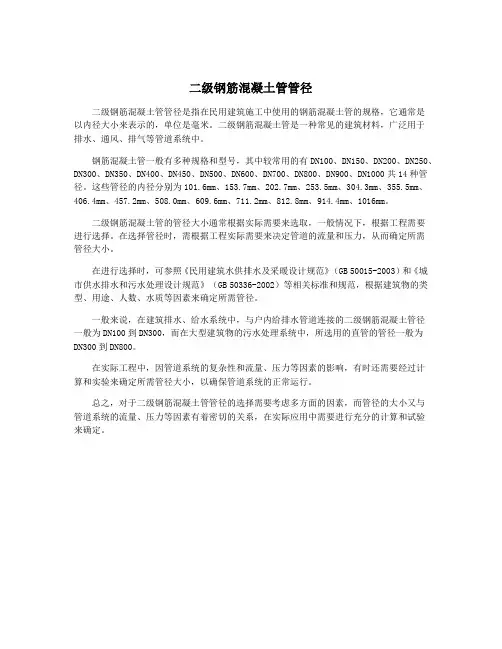

二级钢筋混凝土管管径二级钢筋混凝土管管径是指在民用建筑施工中使用的钢筋混凝土管的规格,它通常是以内径大小来表示的,单位是毫米。
二级钢筋混凝土管是一种常见的建筑材料,广泛用于排水、通风、排气等管道系统中。
钢筋混凝土管一般有多种规格和型号,其中较常用的有DN100、DN150、DN200、DN250、DN300、DN350、DN400、DN450、DN500、DN600、DN700、DN800、DN900、DN1000共14种管径。
这些管径的内径分别为101.6mm、153.7mm、202.7mm、253.5mm、304.3mm、355.5mm、406.4mm、457.2mm、508.0mm、609.6mm、711.2mm、812.8mm、914.4mm、1016mm。
二级钢筋混凝土管的管径大小通常根据实际需要来选取,一般情况下,根据工程需要进行选择。
在选择管径时,需根据工程实际需要来决定管道的流量和压力,从而确定所需管径大小。
在进行选择时,可参照《民用建筑水供排水及采暖设计规范》(GB 50015-2003)和《城市供水排水和污水处理设计规范》(GB 50336-2002)等相关标准和规范,根据建筑物的类型、用途、人数、水质等因素来确定所需管径。
一般来说,在建筑排水、给水系统中,与户内给排水管道连接的二级钢筋混凝土管径一般为DN100到DN300,而在大型建筑物的污水处理系统中,所选用的直管的管径一般为DN300到DN800。
在实际工程中,因管道系统的复杂性和流量、压力等因素的影响,有时还需要经过计算和实验来确定所需管径大小,以确保管道系统的正常运行。
总之,对于二级钢筋混凝土管管径的选择需要考虑多方面的因素,而管径的大小又与管道系统的流量、压力等因素有着密切的关系,在实际应用中需要进行充分的计算和试验来确定。
室内采暖系统节点做法目录1总说明1。
1技术要求1.2管材、管件选择及质量要求1.3管道连接1。
4管道布置和敷设1.5 管道补偿器与支架1.6施工安装注意事项1.7管道检验及验收2 节点大样图2。
1地面预留管道安装槽标准做法2.2隐蔽管道标记2.3穿楼板套管大样图2.4管道穿墙套管大样图2.5室内采暖系统标准做法2.6采暖立管安装位置标准图2。
7空调预留空洞标准2。
8塑料管管道自由臂安装大样图1总说明1。
1技术要求1.1.1住宅采暖应设分户式采暖系统,分户装置可设于集中管井或热量表箱内,没有明确要求安装时分户热量表,要预留热量表安装位置.1.1。
2管井内分户计量表的安装位置应设在易于查表、维修等方便管理部门管理地方;热量表箱应达到三防的质量标准(即防盗、防冻、防火),热量表宜安装在供水管上.1。
1.3散热器采暖系统:散热器应首选铝合金散热器;住宅室内散热器采暖系统宜采用双管并联(同程系统)式,下供下回式布置;网点等无分隔的大房间的散热器采暖系统宜采用单管水平串联系统.热量表箱内或管井内预留热量表位置,各用户供回水支管安装锁闭阀;室内供回水支管安装球阀,热水采暖系统每组散热器热入口处应设温度调节阀(或温控调节阀)1.1。
4 地热采暖系统:热量表箱或管井内预留热量表箱位置,各用户供回水支管安装锁闭阀,供水管安装过滤器。
1。
1.5散热器支架、托架安装,位置应准确,埋设牢固,散热器支架、托架数量,应符合设计或相关施工规范技术要求.1。
1。
6 散热器背面与装饰后的墙内表面安装距离,应符合设计或产品说明书要求.如果设计未注明,应为30mm(卫生间为50mm).1.1。
7散热器安装允许偏差应符合下表1.1。
8采用管道上阀门DN≤40mm采用全铜闸阀或铜球阀,DN>40mm采用蝶阀。
1。
2管材、管件选择及质量要求1。
2.1管道应根据采暖系统设计热媒温度和设计工作压力选用,对楼层地面下直埋敷设管道(塑料管)内流速不应小于0。
1[软件]管道重量计算56空调水管管径流量对照表2[软件]管材辅助计算57空调通风计算书3[软件]冷却水的最高温度计算58空调消防送排风风管面积及支吊架法兰计算软件4HEPA計算59空压管管径选择表5冷库冷负荷计算表60冷却水冷冻水计算方法及设计6EXCEL常用函数实例61冷风渗透负荷计算表7安装工程常用数据62冷负荷指标表8百米管道保温体积查询表63冷库负荷计算表9表冷器加热器选型计算表 64[软件]冷却数计算程序10表冷器接触系数表65国标、美标、日标常用法兰规格尺寸表11采暖热负荷计算实例 66暖气系统水力计算表12采暖热负荷计算书 67暖气系统水力平衡计算表13[推荐]常用五金手册大全(共65小册)68暖通产品单价计算表14常压湿空气密度表 69暖通空调基础设计资料15常用材料单位重量计算表70暖通空调设计常用资料16常用的几种动态图表71暖通空调设计工具箱17常用各种型钢表面积对照表 72暖通水管保温支架计算表18除尘风管三通阻力计算表73膨胀水箱有效容积计算公式19除尘系统设计参数表 74气站内管道壁厚与设计压力换算 20大气露点换算表 75热负荷及散热器计算软件21低压风管尺寸选择表 76暖通负荷热工计算表22多联机铜管工程量计算模板77热力管道保温及固定支架轴向推力计算表23防腐保温计算表78散流器计算表24防腐材料计算表79室内同程双管水力计算25防排烟快速计算80室外采暖管道保温防腐计算表格 26分、集水器计算B08010781水管保温材料尺寸表27风管、水管支架估算表82水管管径和风管铁皮厚度选定表 28[软件]风机风量相似定理换算工具 83水管管径计算常用数据29风盘散流器尺寸表84水管管径-流速-流量对照表30封头直径展开计算 85水管流量及比摩阻估算表31钢板风管板材厚度及支架间距表86水平串散热器计算32钢材理论重量表(EXCEL)87送风口风量估算33钢管标准 88天然气压缩因子查询及CNG气瓶壁标准体积计算34钢管材料快算表 89天圆地方及四棱锥圆锥展开面积计算式(excel)35给水管径快速计算表90天正室外气象参数表36暖通工程计算手册 91通风防排烟风系统计算模板37工程量计算书模板(空白表) 92铜管重量价格及保温体积价格计算表38共板风管工程量计算表 93围护结构最小传热阻计算表格39固定支架推力计算表 94新风回风混合点计算软件暖通工程设计计算必备110个excle表(含500多个工作表)40管材保温表 95压缩空气管径对照表41管材辅助计算工具 96制冷剂物性参数表42管道保温量计算表97中低压风管面积厚度速算表43管道保温体积、面积计算表 98住宅采暖实用计算表44管道工程常用数据表99最佳的五金数据及计算图式45锅炉房排污率计算表 100三回程结构设计热力计算46锅炉热力计算表 101水管水力计算表47换热面积计算102水管保温系数48家用空调能效等级的计算软件103舒适性空调室内设计参数49建筑物制冷供暖负荷表104商业及公共建筑物室内空调设计参数50洁净空调负荷计算表格 105三回程结构设计热力计算51进度计划Excel表自动生成 106热水箱加热时间速算52空调常用计算表107冷负荷设计计算53空调风管水力计算EXCEL自动生成108空调制冷系统设计技术性资料54空调负荷估算表 109建筑物冷负荷概算指标55空调工程设备计算表格 110管径筛选表。

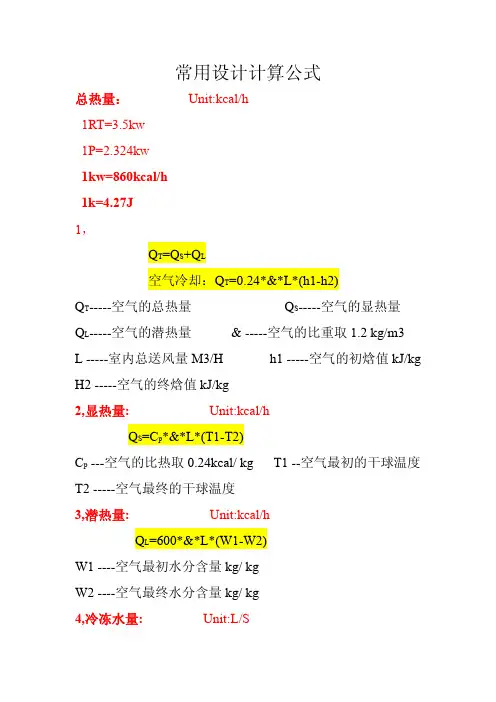

空调系统中常用的一些基本数据:一、空调系统用水量估算:1、冷冻水量:0.172L/W(折合0.2L/Kal或0.6m3/TR)2、冷却水量:0.215L/W(折合0.25L/Kal或0.75m3/TR)3、冷却水补水量按冷却水循环量的1-2%计算。
二、空调系统耗电量估算:1.1-1.4KW/TR按不同建筑物面积估算:旅馆0.035-0.045KW/m2 办公0.042-0.054KW/m2商业网点:0.072-0.094KW/m2 体育馆:0.105-0.145KW/m2 商场(营业厅)0.105-0.135 KW/m2电影院:0.046-0.059KW/m2医院0.03-0.04 KW/m2三、空调冷水管径选择表:(依据河北省设计院上海分院提供,浮动值不宜超过10%).四、空调冷凝水管径选择表:因凝结水管为重力流,管内流速取V=0.3m/S,最小凝结水管管径不小于DN25,各管径排水量如下:五、不同管径的排水管所能承担的不同规格的风机盘管机组的台数见下表:六、循环水泵扬程的估算:1、离心式冷水机组:蒸发器30-80Kpa 冷凝器50-80kpa2、吸收式冷水机组:蒸发器40-100KPa冷凝器:50-140Kpa3、风冷热泵机组蒸发器30-100Kpa4、螺杆式冷水机组:蒸发器40-90kpa 蒸发器60-90kpa5、冷热盘管:20-50Kpa6、热交换器:20-50Kpa7、风机盘管:10-30Kpa8、自动控制阀:30-150Kpa 9冷却塔:20-80Kpa 10、冷却塔盛水池到喷嘴高差取30Kpa 11、冷却塔喷嘴喷雾压力50Kpa 12、机房设备管线:70kpa 管道:0.2kpa/m:循环泵扬程考虑1.1-1.2的富裕量。
七、空调风管及送回风口的风速推荐值八、按不同的风口类型选取送风速度:1、孔板下送:3-5m/S2、条缝风口:2-4m/S3、喷口:4-10m/S九、按回风口不同位置选取流速:1、房间上部:3-4m/S2、靠近座位:1.5-2m/S3、不靠近座位:2-3m/S4、走廊回风:1.0-1.5m/S十、管道保温厚度表:1冷冻水管:(保温材料采用防潮离心玻璃棉管壳、超细玻璃棉管壳)2、采暖水管:1)采用矿渣棉管壳、岩棉管壳2)采用超细玻璃棉管壳、防潮离心玻璃棉管壳3)空调风管(保温材料采用防潮离心玻璃棉管壳、超细玻璃棉管壳)室内风管保温层厚度为30mm;室外风管保温层厚度为50mm,若采用福乐斯橡塑保温板:室内风管10mm,室外风管为30mm。
