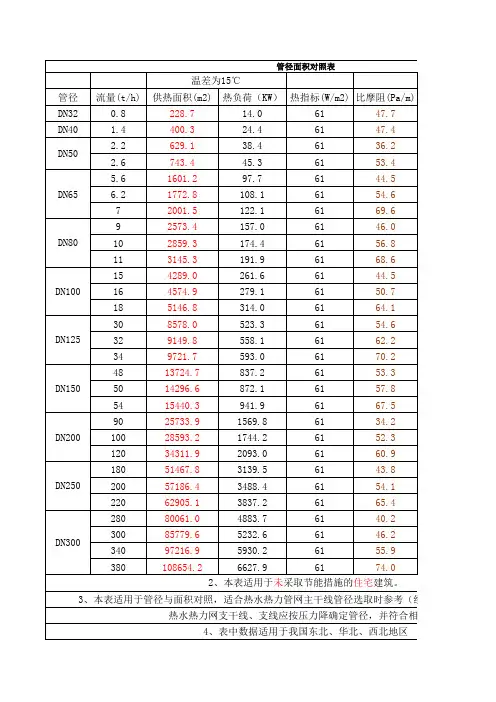

钢管管径与流量供暖面积对照表

管径/流速/流量对照表已知流量、管材，如何求管径？分两种情形：1、水源水压末定，根据合理流速V（或经济流速）确定管径d：d=√[4q/(πV)] (根据计算数值，靠近选取标准管径）2、已知管道长度及两端压差，确定管径流量q不但与管内径d有关，还与单位长度管道的压力降落（压力坡度）i有关, i=(P1-P2)/L.具体关系式可以推导如下：管道的压力坡度可用舍维列夫公式计算 i=0.0107V^2/d^1.3——（1）管道的流量 q=(πd^2/4)V ——（2）上二式消去流速V得： q = 7.59d^2.65√i (i 以kPa/m为单位）管径：d=0.4654q^0.3774/i^0.1887 (d 以m为单位）这就是已知管道的流量、压力坡度求管径的公式。

例：某管道长100m，管道起端压力P1=96kPa，末端压力P2=20kPa，要求管道过1.31 L/s的流量，试确定管径压力坡度 i=(P1-P2)/L=(96-20)/100=0.76kPa/m流量 q=1.31 L/s=0.00131 m^3/s管径d=0.4654q^0.3774/i^0.1887 =0.4654*0.00131^0.3774/0.76^0.1887= 0.0400m =400mm还可用海森威廉公式：i=105C^(-1.85)q ^1.85/d^4.87 ( i 单位为 kPa/m )钢管、铸铁管：C=100，i=0.02095q ^1.85/d^4.87 ，q =8.08d^2.63 i ^0.54铜管、不锈钢管：C=130，i=0.01289q ^1.85/d^4.87 ，q =10.51d^2.63 i ^0.54塑料管：C=140，i=0.01124q ^1.85/d^4.87 ，q =11.31d^2.63 i ^0.54C=150，i=0.009895q ^1.85/d^4.87 ，q =12.12d^2.63 i ^0.54。

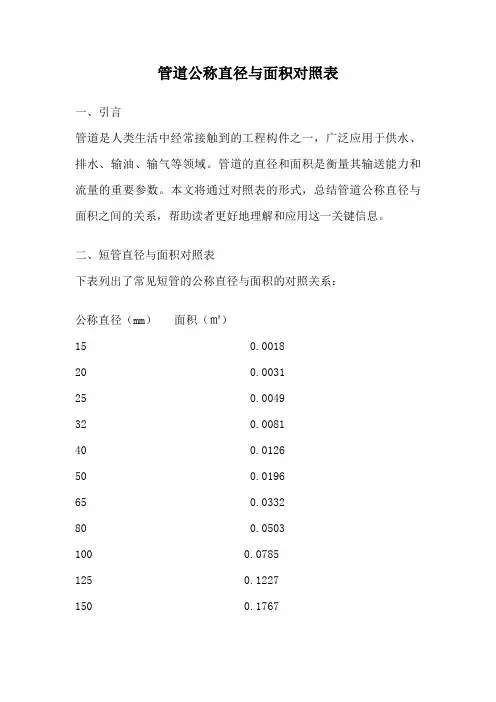

管道公称直径与面积对照表一、引言管道是人类生活中经常接触到的工程构件之一，广泛应用于供水、排水、输油、输气等领域。

管道的直径和面积是衡量其输送能力和流量的重要参数。

本文将通过对照表的形式，总结管道公称直径与面积之间的关系，帮助读者更好地理解和应用这一关键信息。

二、短管直径与面积对照表下表列出了常见短管的公称直径与面积的对照关系：公称直径（mm）面积（㎡）15 0.001820 0.003125 0.004932 0.008140 0.012650 0.019665 0.033280 0.0503100 0.0785125 0.1227150 0.1767三、长管直径与面积对照表下表列出了常见长管的公称直径与面积的对照关系：公称直径（mm）面积（㎡）200 0.3142250 0.4913300 0.7069350 0.9612400 1.2566450 1.5932500 1.9817600 2.8274700 3.8013800 5.0265900 6.40541000 7.854四、结论与应用通过以上对照表可以清晰地看出，管道的直径和面积成正比关系。

当管道直径增大时，其面积也相应增大。

这意味着在相同流速条件下，直径较大的管道可以输送更大的流量。

因此，根据具体需求，我们可以根据对照表中的数据选择合适的管道直径，以满足输送流量的要求。

研究管道公称直径与面积的对照关系对于设计和施工人员来说也具有重要意义。

在实际工程中，他们可以根据对照表的数据，合理选择管道直径，确保系统的正常运行。

管道公称直径与面积对照表为我们提供了重要的参考信息。

通过合理应用这些数据，我们能够更好地设计和使用管道系统，提高资源的利用效率，为人类的生活和工业发展做出贡献。

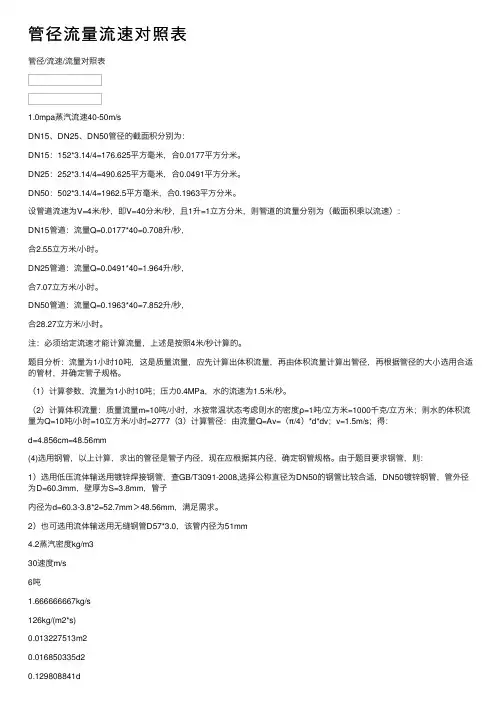

管径流量流速对照表管径/流速/流量对照表1.0mpa蒸汽流速40-50m/sDN15、DN25、DN50管径的截⾯积分别为：DN15：152*3.14/4=176.625平⽅毫⽶，合0.0177平⽅分⽶。

DN25：252*3.14/4=490.625平⽅毫⽶，合0.0491平⽅分⽶。

DN50：502*3.14/4=1962.5平⽅毫⽶，合0.1963平⽅分⽶。

设管道流速为V=4⽶/秒，即V=40分⽶/秒，且1升=1⽴⽅分⽶，则管道的流量分别为（截⾯积乘以流速）：DN15管道：流量Q=0.0177*40=0.708升/秒，合2.55⽴⽅⽶/⼩时。

DN25管道：流量Q=0.0491*40=1.964升/秒，合7.07⽴⽅⽶/⼩时。

DN50管道：流量Q=0.1963*40=7.852升/秒，合28.27⽴⽅⽶/⼩时。

注：必须给定流速才能计算流量，上述是按照4⽶/秒计算的。

题⽬分析：流量为1⼩时10吨，这是质量流量，应先计算出体积流量，再由体积流量计算出管径，再根据管径的⼤⼩选⽤合适的管材，并确定管⼦规格。

（1）计算参数，流量为1⼩时10吨；压⼒0.4MPa，⽔的流速为1.5⽶/秒。

（2）计算体积流量：质量流量m=10吨/⼩时，⽔按常温状态考虑则⽔的密度ρ=1吨/⽴⽅⽶=1000千克/⽴⽅⽶；则⽔的体积流量为Q=10吨/⼩时=10⽴⽅⽶/⼩时=2777（3）计算管径：由流量Q=Av=（π/4）*d*dv；v=1.5m/s；得：d=4.856cm=48.56mm(4)选⽤钢管，以上计算，求出的管径是管⼦内径，现在应根据其内径，确定钢管规格。

由于题⽬要求钢管，则：1）选⽤低压流体输送⽤镀锌焊接钢管，查GB/T3091-2008,选择公称直径为DN50的钢管⽐较合适，DN50镀锌钢管，管外径为D=60.3mm，壁厚为S=3.8mm，管⼦内径为d=60.3-3.8*2=52.7mm＞48.56mm，满⾜需求。

2）也可选⽤流体输送⽤⽆缝钢管D57*3.0，该管内径为51mm4.2蒸汽密度kg/m330速度m/s6吨1.666666667kg/s126kg/(m2*s)0.013227513m20.016850335d20.129808841d积流量计算出管径，再根据管径的⼤⼩选⽤合适的管材，并确定管⼦规格。

管径/流速/流量对照表已知流量、管材，如何求管径？分两种情形：1、水源水压末定，根据合理流速V（或经济流速）确定管径d：d=√[4q/(πV)] (根据计算数值，靠近选取标准管径）2、已知管道长度及两端压差，确定管径流量q不但与管内径d有关，还与单位长度管道的压力降落（压力坡度）i有关, i=(P1-P2)/L.具体关系式可以推导如下：管道的压力坡度可用舍维列夫公式计算i=0.0107V^2/d^1.3——（1）管道的流量q=(πd^2/4)V ——（2）上二式消去流速V得：q = 7.59d^2.65√i(i 以kPa/m为单位）管径：d=0.4654q^0.3774/i^0.1887 (d 以m为单位）这就是已知管道的流量、压力坡度求管径的公式。
