防爆三波段红外火焰探测器

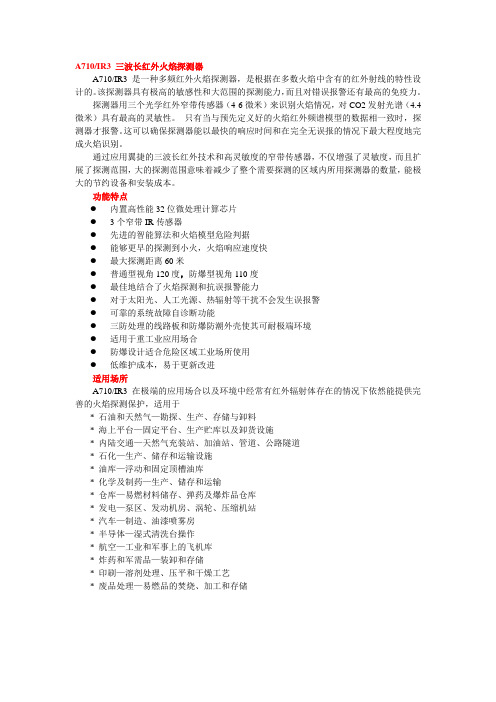

A710/IR3 三波长红外火焰探测器A710/IR3是一种多频红外火焰探测器，是根据在多数火焰中含有的红外射线的特性设计的。

该探测器具有极高的敏感性和大范围的探测能力，而且对错误报警还有最高的免疫力。

探测器用三个光学红外窄带传感器（4-6微米）来识别火焰情况，对CO2发射光谱（4.4微米）具有最高的灵敏性。

只有当与预先定义好的火焰红外频谱模型的数据相一致时，探测器才报警。

这可以确保探测器能以最快的响应时间和在完全无误报的情况下最大程度地完成火焰识别。

通过应用翼捷的三波长红外技术和高灵敏度的窄带传感器，不仅增强了灵敏度，而且扩展了探测范围，大的探测范围意味着减少了整个需要探测的区域内所用探测器的数量，能极大的节约设备和安装成本。

功能特点●内置高性能32位微处理计算芯片●3个窄带IR传感器●先进的智能算法和火焰模型危险判据●能够更早的探测到小火，火焰响应速度快●最大探测距离60米●普通型视角120度，防爆型视角110度●最佳地结合了火焰探测和抗误报警能力●对于太阳光、人工光源、热辐射等干扰不会发生误报警●可靠的系统故障自诊断功能●三防处理的线路板和防爆防潮外壳使其可耐极端环境●适用于重工业应用场合●防爆设计适合危险区域工业场所使用●低维护成本，易于更新改进适用场所A710/IR3在极端的应用场合以及环境中经常有红外辐射体存在的情况下依然能提供完善的火焰探测保护，适用于* 石油和天然气—勘探、生产、存储与卸料* 海上平台—固定平台、生产贮库以及卸货设施* 内陆交通—天然气充装站、加油站、管道、公路隧道* 石化—生产、储存和运输设施* 油库—浮动和固定顶槽油库* 化学及制药—生产、储存和运输* 仓库—易燃材料储存、弹药及爆炸品仓库* 发电—泵区、发动机房、涡轮、压缩机站* 汽车—制造、油漆喷雾房* 半导体—湿式清洗台操作* 航空—工业和军事上的飞机库* 炸药和军需品—装卸和存储* 印刷—溶剂处理、压平和干燥工艺* 废品处理—易燃品的焚烧、加工和存储技术规格订货信息订货号：F1332：A710/IR3，防爆型，继电器输出，订货号：F1331：A710/IR3，防爆型，4-20mA输出，A710/UVIR2 双波长红紫外复合火焰探测器A710/UVIR2火焰探测器结合了最新UV和IR2检测技术，能提供快速、准确和可靠的火灾探测，提高了对错误报警（光盲）的免疫力。

隔爆型红外火焰探测器(IR3)安装使用说明书(Ver.1.0, 2008.04)一、概述JTGB-HW-BK51Ex/IR3隔爆型红外火焰探测器（以下简称探测器）根据GB3836.1-2000 《爆炸性气体环境用电气设备第1部分: 通用要求》，GB3836.2-2000《爆炸性环境用防爆电气设备隔爆型电气设备“d”》和GB4208-93《外壳防护等级IP代码》的规定制成防爆外壳，其防爆标志为ExdⅡCT6，适用于工厂，温度组别为T1～T6组，出现或可能出现的爆炸危险场所作为火灾探测之用。

1.1 产品特点※三重红外IR3光谱检测※防爆、防尘等级高※远距离探测※ 90度宽锥形区域侦测※实时自诊断功能※电磁辐射免疫※专利、工业化外形设计※灵敏度可调※标准4-20mA电流输出、标准RS-485接口、无源接点输出1.2 主要用途及适用范围适用于一般工业与民用建筑中火灾萌发时无阴燃阶段，突然起火的场所。

具体应用如下：化学品 --- 生产、储存、运输发电 --- 泵区、机房、无人职守区炸药和军需品 --- 储存和装卸印刷 --- 溶剂处理、压平、和干燥工艺飞机库汽车 --- 制造、喷漆房油漆 --- 制造仓库 --- 易燃品的储存石化产品 ---生产、储存、运输制药业石油天然气 --- 勘探、生产、储存海上石油平台沿海 --- 精练厂、冲装站、管道油库 ---浮动固定顶槽油库区废品处理厂 --- 易燃品加工、焚烧和储存1.3 使用环境条件a.海拔不超过1500m；b.周围环境温度-10℃～+55℃；c.周围空气相对湿度不大于95%（40±2℃）；d.出现或可能出现的爆炸危险场所作为火灾探测之用;e. 无显著摇动和剧烈冲击振动的地方。

二、结构特征与工作原理2.1 外型结构图 2.1.12.2 内部结构第 3 页共 10 页图 2.2.12.3 工作原理IR3红外火焰探测器采用了三个对红外线敏感的红外传感器，对特定范围内的火灾红外辐射波长进行侦测。

三波段红外火焰探测器工作原理
三波段红外火焰探测器是一种常用的火灾监测设备，它能够及
时检测到火焰的存在并发出警报。

该火焰探测器的工作原理是基
于红外辐射和红外光谱分析的技术。

三波段红外火焰探测器利用红外辐射原理进行火焰信号的采集。

当火焰燃烧时，产生的高温会释放出丰富的红外辐射。

这些红外
辐射波段主要集中在短波红外、中波红外和长波红外三个波段。

探测器会将采集到的红外辐射信号传给红外光学系统进行分析。

红外光学系统会将不同波段的红外辐射信号进行滤波和光谱分解，然后将其转换成电信号。

然后，经过信号处理电路的处理，探测器会分析火焰产生的红
外辐射波段特征，将其与事先设定的火焰参数进行比对。

如果检
测到与火焰特征匹配的信号，探测器就会判断为火焰存在，触发
声光警报器以及其他紧急措施。

三波段红外火焰探测器的工作原理在不同的环境条件下都具有
较高的可靠性和灵敏度。

它可以有效地区分火焰的红外辐射信号
与其他光源的干扰信号，准确地进行火灾监测和报警。

三波段红外火焰探测器通过采集、分析和比对火焰产生的红外
辐射信号，实现了对火焰的及时监测和报警。

它在工业、商业和
住宅等各个领域都有广泛的应用，为防火安全提供了重要的保障。

三波段红外火焰探测器工作原理三波段红外火焰探测器是一种用于检测火焰的重要设备，它能够及时发现火灾，并通过报警系统提供实时的火警信息，以保障人们的生命财产安全。

三波段红外火焰探测器主要应用于石油化工、电力、冶金、航空航天等领域，以及日常生活中的家用消防系统。

本文将介绍三波段红外火焰探测器的工作原理和基本构造，以便更好地了解这一重要设备的运作机制。

三波段红外火焰探测器利用了红外线传感技术。

红外线是一种光波，它的波长较长，人眼无法看到，但是可以被专门的传感器检测到。

火焰产生的时候会释放红外辐射，这种辐射会在红外传感器上产生变化。

三波段红外火焰探测器通过对这种变化的检测，从而实现了对火焰的快速准确的检测。

三波段红外火焰探测器是基于三种不同波长范围的红外线检测技术工作的。

这三种波段分别是紫外波段、近红外波段和中红外波段。

这三种波段对应的波长范围分别为200-250nm、700-1100nm以及3-5μm。

这三种波段的选择是因为火焰在不同的波段下会产生不同的信号，通过对这三种波段进行综合检测可以极大地提高火焰探测的准确性和鲁棒性。

三波段红外火焰探测器的工作原理还包括了信号对比分析和电路处理。

当火焰释放红外辐射时，三波段红外火焰探测器会将获得的信号与预设的阈值进行对比分析，从而判断是否有火焰存在。

在这个过程中，火焰产生的红外辐射信号会同时传入三个不同的通道，经过电路处理后再进行综合分析，利用多通道的信息可以进一步提高火焰探测的准确性和可靠性。

三波段红外火焰探测器还具有对抗误警和故障检测功能。

通过多波段红外波段的综合分析，可以降低对抗误警率。

在实际应用中，由于环境因素等原因会造成红外波段信号的失真或是产生干扰信号，但是利用多个波段的综合分析可以较好地避免这些误警情况的出现。

三波段红外火焰探测器还内置了故障检测功能，可以及时监测传感器和电路的正常运行情况，一旦发现异常情况就会及时报警，以保证系统的稳定可靠运行。

在工作原理的基础上，三波段红外火焰探测器的基本构造也相当重要。

红外火焰探测器原理红外火焰探测器是一种用来检测火焰的设备，它基于红外辐射的原理工作。

红外辐射是指波长在红外光谱范围的电磁辐射，其波长范围通常从0.75微米到1000微米。

红外火焰探测器利用了火焰产生的红外辐射特性，通过检测这种辐射就可以判断是否有火焰存在。

当有火焰燃烧时，火焰会产生大量的热量，这些热量在一定程度上会转化成红外辐射。

红外火焰探测器会接收到这种红外辐射，然后通过内部的电路处理和分析，最终输出一个信号，用以指示火焰的存在。

红外火焰探测器的工作原理可以分为两个关键步骤：红外辐射感应和信号处理。

首先，红外辐射感应。

红外火焰探测器内部有一个红外传感器，该传感器通常采用具有高吸收红外辐射能力的材料制成。

当有火焰产生红外辐射时，这个传感器会感应到辐射，并将其转化成电信号。

这个传感器通常采用热电偶（thermocouple）或者红外光敏二极管（infrared-sensitive photodiode）。

其次，信号处理。

红外火焰探测器会将从红外传感器接收到的电信号送入内部的电路进行处理。

首先，电路会将电信号增强，以增加火焰辐射的检测灵敏度。

接下来，电路会将电信号进行滤波，以去除引起误判的干扰信号。

然后，电路会进行电压比较，将火焰辐射信号与背景辐射信号进行对比，以确定是否存在火焰。

最后，电路还会对检测到的火焰辐射信号进行解码，确定火焰的位置和强度。

这些信息可以通过控制器或者显示屏输出。

此外，红外火焰探测器还可以通过使用光栅或者滤光片来选择感应特定波长范围内的红外辐射，以提高检测的精确度。

同时，还可以通过调节电路中的参数来改变探测器的灵敏度和报警阈值。

综上所述，红外火焰探测器利用火焰产生的红外辐射特性，通过感应和处理红外辐射信号来判断火焰是否存在。

它可以用于各种场合，如工业生产、建筑安全等，提供了一种高效、准确的火灾检测方法。

火焰探测器（Flame Detector）工作原理与分类
工作原理：
火焰探测器（flame detector）是探测在物质燃烧时所产生可见的或大气中没有的不可见的光辐射。

火焰燃烧辐射光波段火焰探测器又称感光式火灾探测器，它是用于响应火灾的光特性，即探测火焰燃烧的光照强度和火焰的闪烁频率的一种火灾探测器。

分类：
一、根据火焰的光特性，目前使用的火焰探测器有三种：
1、对火焰中波长较短的紫外光辐射敏感的紫外探测器；
2、对火焰中波长较长的红外光辐射敏感的红外探测器；
3、同时探测火焰中波长较短的紫外线和波长较长的红外线的紫外/红外混合探测器。

具体根据探测波段可分为：单紫外、单红外、双红外、三重红外、红外\紫外、附加视频等火焰探测器；
二、根据防爆类型可分为：隔爆型、本安型；
传感器类型：
紫外探测：对于火焰燃烧中产生的0.185~0.260μm波长的紫外线，可采用一种固态物质作为敏感元件，如碳化硅或硝酸铝，也可使用一种充气管作为敏感元件，如盖革一弥勒管。

红外探测：对于火焰中产生的2.5~3μm波长的红外线，可采用硫化铝材料的传感器，对于火焰产生的4.4~4.6μm波长的红外线可采用硒化
铅材料或钽酸铝材料的传感器。

根据不同燃料燃烧发射的光谱可选择不同的传感器，三重红外（IR3）应用较广。

红外火焰探测器测试方法全文共四篇示例，供读者参考第一篇示例：红外火焰探测器是一种常用于火灾预警系统中的重要设备，能够及时、准确地探测到火焰，帮助人们在火灾发生时快速采取应急措施。

为了确保红外火焰探测器的使用效果和性能稳定，需要定期进行测试和维护。

本文将介绍一种常用的红外火焰探测器测试方法，帮助大家了解如何正确进行测试。

红外火焰探测器测试方法主要包括以下几个步骤：第一步：准备测试设备在进行红外火焰探测器测试之前，首先需要准备好相应的测试设备，包括测试火焰、火焰发生器、燃烧物等。

确保测试设备的品质和性能符合相关标准要求，以保证测试结果的准确性和可靠性。

第二步：设置测试环境在进行红外火焰探测器测试时，需要选择一个合适的测试环境，确保环境条件符合标准要求。

通常情况下，测试环境应该是安静、干燥、无阳光直射、无干扰物体等条件下进行测试，以避免外部环境对测试结果的干扰。

第三步：测试红外火焰探测器的响应能力将红外火焰探测器安装在测试设备上，通过火焰发生器产生火焰，并将火焰移动到一定距离处，观察红外火焰探测器的响应时间和距离。

测试时需要注意观察火焰探测器的灵敏度和准确性，确保其能够及时、准确地探测到火焰。

在测试红外火焰探测器的稳定性时，需要长时间观察其在不同环境条件下的工作状态。

可以通过改变环境温度、湿度等参数，观察红外火焰探测器的稳定性和可靠性。

确保红外火焰探测器在各种环境条件下都能够正常工作。

第五步：记录测试结果在完成红外火焰探测器测试后，需要及时记录测试结果，包括测试时间、测试环境、测试数据等信息。

通过记录测试结果，可以及时发现问题并进行处理，确保红外火焰探测器的正常运行。

总结：红外火焰探测器测试方法是确保火灾预警系统正常运行的关键环节，通过定期测试和维护可以保证红外火焰探测器的性能和稳定性。

在进行测试时，需要注意选择合适的测试设备、设置测试环境、测试红外火焰探测器的响应能力和稳定性，并及时记录测试结果。

只有做好这些准备工作，才能确保红外火焰探测器能够及时发现火灾并避免可能的危险。

红外火焰探测器火灾是由物体在空气或氧气中发光、发热的一种燃烧现象，多指发出热、烟、火焰的燃烧现象。

火灾初期开始火焰燃烧表现出特有的特征，即火焰中含有肉眼无法辨别的不同波长的紫外线和红外线。

目录适用场所仪器简介适用场所红外火焰探测器适用于无烟液体和气体火灾、产生明火以及产生爆燃的场所。

例如：航天工业、飞机库、飞机修理场、化学工业、道路隧道、弹药和爆炸品仓库、油漆工厂、石油化工企业、天然气勘探生产企业、制药企业、发电站、印刷企业、易燃材料仓库等可燃物含碳物质的其他场合。

1、红外火焰探测器在上电时有10s的复位时间，在该时间段内，红外火焰探测器不响应任何火警信号；待电源指示灯变绿后，方能正常工作；火警发生时，指示灯变为红色。

2、红外火焰探测器接入系统时，应提前完成其测试工作：将火焰处于红外火焰探测器的有效视角范围内，持续快速抖动火焰或煽动火焰，使火焰连续闪亮，察看其报警功能和探测距离。

3、要常常检查红外火焰探测器窗口玻璃表面是否清洁，须定期擦拭。

红外火焰探测器窗口玻璃不清洁会影响红外火焰探测器的灵敏度，严重时可能造成红外火焰探测器发生火情时不报警。

4、严禁在红外火焰探测器带电状态下打开盖子；进行清洁前，请短时间将红外火焰探测器停止工作，切断将进行维护的区域或系统的逻辑掌控功能，以免无为的报警联动。

5、禁止使用非规定的红外火焰探测器工作电源，以免损坏红外火焰探测器。

6、红外火焰探测器接线必需牢靠无误；红外火焰探测器屏蔽线丝网连接外壳，接地应坚固。

7、用户不可任意拆卸红外火焰探测器，以免造成不必要的损失。

仪器简介红外火焰探测器目前除已有的红外火焰探测器和双波红外火焰探测器以外，道路隧道的防护方面三波长红外火焰探测器结合隧道发生火灾的特点及三波长红外火焰探测器的技术优势，某公司成功研制了一种专门用于隧道火灾探测的三波长红外火焰探测器。

该探测器除了具有一般三波长火焰探测器的技术优势以外，还具有以下独特之处：1、双鉴探测，探测角度180度，安装时无需调整探测角度，确保在隧道火灾探测中不留死角；2、内置防雷保护措施，能有效防止雷击对线路的干扰，确保系统在多山、多雷区牢靠稳定工作。
