什么是柱平法【学员问题】：什么是柱平法？【解答】柱平法1、定义疑问：（1）嵌固部位是指地下室顶板处，地面以下的结构构造（含地下室部分）划归基础结构（待出图集）。
嵌固部位以下箍筋也划归到基础结构部位，不归本图集。
（2）柱钢筋总截面为柱截面面积bh，梁钢筋总截面为梁有效截面面积bh0，h0为梁高扣单排钢筋35mm、双排钢筋60mm后的数值。
（3）水平段钢筋0.45lae，垂直段钢筋15lae，达不到以上要求时，将钢筋调细（等面积代换钢筋）。
（4）保护层保护的是一个面、一条线，不保护一个点。
要让所有的钢筋都完成混凝土的360○包裹。
2、钢筋疑问：（1）钢筋需搭接在箍筋非加密区，在全高加密的情况下可以突破上述规定，避开两端、在中间区可以连接。
柱筋焊接时两根钢筋级差不超两级，若级差超过两级可等截面代换。
（2）两根钢筋交叉时允许两根钢筋紧挨在一起，因为紧挨在一起的是点，握裹考虑的是线和面。
（3）柱冒顶时钢筋直接通上去，若柱顶没有梁，则12d弯折也不要。
柱钢筋收边尽量采用b图节点样式，往外侧收边，减少柱内钢筋拥挤程度，柱钢筋有效封边即可。
（4）柱箍筋复合方式很合理，任何一个局部重叠的部位钢筋均不超过两层，尽可能减少了两根钢筋并排出现的概率和长度。
因为两根钢筋并排出现时，两根钢筋之间存在一道暗缝，存在隐患，混凝土也无法做到对钢筋的360○握裹。
柱箍筋首先由一个最大的箍筋包起来，其余可以全部用拉筋，必须拉住主筋和纵筋。
（5）拉筋和单肢箍筋的概念不同，没必要勾住所有（纵向、横向）的钢筋，而拉筋则必须勾住所有钢筋。
以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。

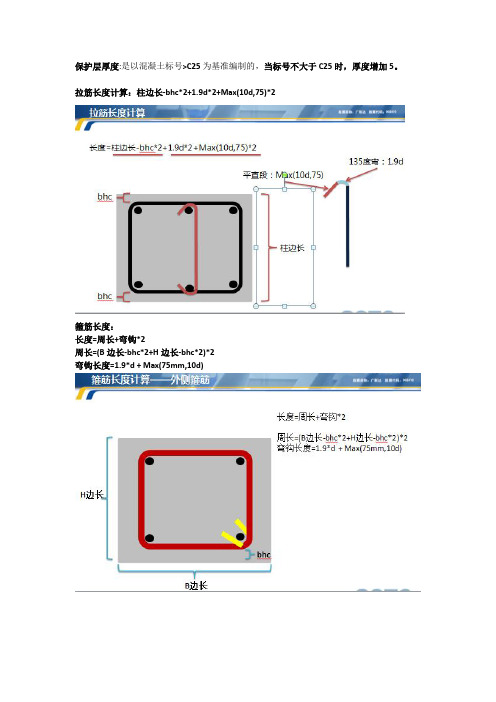

保护层厚度:是以混凝土标号>C25为基准编制的，当标号不大于C25时，厚度增加5。
拉筋长度计算：柱边长-bhc*2+1.9d*2+Max(10d,75)*2
箍筋长度：
长度=周长+弯钩*2
周长=(B边长-bhc*2+H边长-bhc*2)*2
弯钩长度=1.9*d + Max(75mm,10d)
锚固长度
平法图集一53页。
掌握Lab、Labe、ζa、ζaE、La、LaE的含义
掌握La、LaE的换算方法
Lab（基本锚固长度）
Labe（抗震基本锚固长度）
ζa（关于直径的修正系数）
ζaE（关于抗震的锚固修正系数）
La(受拉钢筋锚固长度)=Lab*ζa
Lae（抗震锚固长度）=La*ζaE= Lab*ζa*ζaE。
需要信息：混凝土标号，钢筋种类，直径，抗震等级。
柱子
钢筋布置：
Hn柱子的净高：
柱子钢筋长度=基础插筋长度+中间层纵长度+顶层纵筋长度对于机械连接：
柱基础插筋长度=弯折长度+纵筋插入长度+底部非连接区长度
弯折长度取值：
1、Hj>laE(la) 弯折长度=Max(150,6d)
2、Hj<=laE(la) 弯折长度=15d
纵筋插入长度= Hj-bhc
底部非连接区长度：
•基础上为嵌固部位
取值= Hn/3
•基础上为非嵌固部位
取值=max (Hn/6,Hc(柱大边),500)
基础层箍筋计算：
中间层中部筋
中间层箍筋：
顶层中柱纵筋计算：。
柱平法总结☆柱平法柱平法的类型：列表法、截面法柱平法的内容：平面布置状况、定型（b×h、D）、定位（b1、b2、h1、h2、标高）、纵筋、箍筋一、柱箍筋..1、箍筋的类型及肢数：M×N为竖向（横向排布肢数）×横向（竖向排布肢数）2、箍筋的加密：a)、在柱刚性连接处加密。
梁柱节点处：柱长边、柱净高/6、500三者取大值，或者查表P30柱嵌固部位：柱净高/3刚性地面处：上下各500，参见P30b)、钢筋搭接处c)、特殊情况的加密：参见P30及补充的笔记3、箍筋的基本施工要求：P29、P314、箍筋的数量（估算值）：加密区长度/加密间距+非加密区长度/非加密间距+1+插筋（非复合箍）的箍筋数量（如果有）二、柱纵筋1、柱中部：连接部位：非加密区钢筋搭接：l lE＋0.3l lE＋l lEl lE查表03G101-1的P34（按较小直径）11G101-1的P53（按较小直径）钢筋焊接：间距≥35d且≥500 d按较大直径，不宜超过两个直径级差钢筋机械连接：间距≥35d且≥500上下柱纵筋变数量：多出纵筋向另一侧延伸1.2l aE（从梁顶或底开始锚固）上下柱纵筋变直径：将上部粗钢筋向下延伸至细钢筋一侧连接，连接部位在柱上端下粗上细按正常连接上下柱变截面：能通则通(△/hb≤1/6弯折贯通)；不能贯通则直锚1.2l aE，不能直锚则到顶弯12d；柱外侧变截面时，下柱外侧纵筋到顶后弯锚△+l aE 注：上下柱变混凝土强度时，锚固长度按锚固所在构件的混凝土强度取值2、柱根部插筋：如果没特别说明按柱底部纵筋。
插筋固定在基础地板筋上。
能直锚则直锚l aE到底弯6d 且≥150(部分情况可以仅4角筋到底弯6d)不能直锚则到底弯15d。
柱根部插筋的箍筋：采用非复合箍a）一般箍筋间距≤500，且不少于两道b) 插筋在基础内的上部第一根箍筋距基顶100 c）柱外侧插筋保护层厚度≤5d时，基础里的插筋也要加密。
