平法基础知识

11G101-1平法基础知识测试一、单项选择题(25题每题2分共50分)1 梁上起柱时，在梁内设几道箍筋（ A ）A、两道B、三道C、一道答案解析：解析：参考图集11G101-1第61页2 当直形普通梁端支座为框架梁时，第一排端支座负筋伸入梁内的长度为（A ）A、1/3LnB、1/4LnC、1/5LnD、1/6Ln答案解析：解析：参考图集11G101-1第79页3 上柱钢筋比下柱钢筋多时，上柱比下柱多出的钢筋如何构造（C ）A、从楼面直接向下插1.5LaeB、从楼面直接向下插1.6LaeC、从楼面直接向下插1.2*LaeD、单独设置插筋，从楼面向下插1.2La，和上柱多出钢筋搭接答案解析：解析：参考图集11G101-1第57页,图34 关于地下室外墙下列说法错误的是（B ）A 、地下室外墙的代号是DWQB 、h表示地下室外墙的厚度C 、OS表示外墙外侧贯通筋D、IS表示外墙内侧贯通筋正确答案：B答案解析：解析：参考图集11G101-1第19页5 抗震框架柱中间层柱根箍筋加密区范围是（ D ）A、500B、700C、Hn/3D、Hn/6正确答案：D答案解析：解析：参考图集11G101-1第61页6 纵向受拉钢筋非抗震锚固长度任何情况下不得小于多少（D ）A、250mmB、350mmC、400mmD、200mm正确答案：D答案解析：解析：参考图集11G101-1第53页7当板支座为剪力墙时，板负筋伸入支座内平直段长度为（C ）A、5dB、墙厚/2C、墙厚-保护层-墙外侧竖向分布筋直径D、0.4Lab正确答案：C答案解析：解析：参考图集11G101-1第92页8 下柱钢筋比上柱钢筋多时，下柱比上柱多出的钢筋如何构造( C )A、到节点底向上伸入一个锚固长度B、伸至节点顶弯折15dC、到节点底向上伸入一个1.2lae（la）D、到节点底向上伸入一个1.5Lae长度正确答案：C答案解析：解析：参考图集11G101-1第57页9.首层Hn的取值下面说法正确的是( A )A、Hn为首层柱净高B、Hn为首层高度C、Hn为嵌固部位至首层节点底D、无地下室时Hn为基础顶面至首层节点底正确答案：A答案解析：参考图集11G101-1第57页10 梁高≥800时，吊筋弯起角度为( A )A、60B、30C、45正确答案：A答案解析：参考图集11G101-1第87页11 剪力墙洞口处的补强钢筋每边伸过洞口( C )A、500mmB、15dC、Lae（La）D、洞口宽/2正确答案：C答案解析：参考图集11G101-1第78页12 KL2的净跨长为7200mm，梁截面尺寸为300*700，箍筋的集中标注为10@100/200（2）一级抗震，求箍筋的非加密区长度( A )A、4400B、4300C、4200 D2800正确答案：A答案解析：加密区长度=Max（2hb，500）=Max（2*700,500）=1400mm非加密区长度=7200-1400*2=4400mm答案解析：参考图集11G101-1第85页13当板的端支座为梁时，底筋伸进支座的长度为多少( C )A、10dB、支座宽/2+5dC、Max（支座宽/2，5d）D、5d正确答案：C答案解析：参考图集11G101-1第92页14当板的端支座为砌体墙时，底筋伸进支座的长度为多少( D )A、板厚B、支座宽/2+5dC、Max（支座宽/2，5d）D、Max（板厚，120，墙厚/2）正确答案：D答案解析：参考图集11G101-1第92页15 墙端为端柱时，外侧钢筋其长度怎样计算( B )A、墙长-保护层B、墙净长+锚固长度（弯锚或直锚）C、墙长-保护层+0.65Lae 正确答案：b答案解析：参考图集11G101-1第69页,左下角。

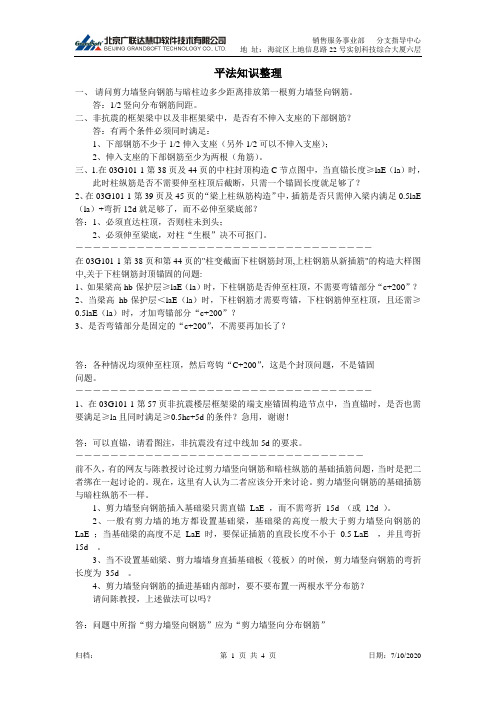

平法知识整理一、请问剪力墙竖向钢筋与暗柱边多少距离排放第一根剪力墙竖向钢筋。

答：1/2竖向分布钢筋间距。

二、非抗震的框架梁中以及非框架梁中，是否有不伸入支座的下部钢筋？答：有两个条件必须同时满足：1、下部钢筋不少于1/2伸入支座（另外1/2可以不伸入支座）；2、伸入支座的下部钢筋至少为两根（角筋）。

三、1.在03G101-1第38页及44页的中柱封顶构造C节点图中，当直锚长度≥laE（la）时，此时柱纵筋是否不需要伸至柱顶后截断，只需一个锚固长度就足够了？2、在03G101-1第39页及45页的“梁上柱纵筋构造”中，插筋是否只需伸入梁内满足0.5laE （la）+弯折12d就足够了，而不必伸至梁底部？答：1、必须直达柱顶，否则柱未到头；2、必须伸至梁底，对柱“生根”决不可抠门。

――――――――――――――――――――――――――――――――――在03G101-1第38页和第44页的"柱变截面下柱钢筋封顶,上柱钢筋从新插筋"的构造大样图中,关于下柱钢筋封顶锚固的问题:1、如果梁高hb-保护层≥laE（la）时，下柱钢筋是否伸至柱顶，不需要弯锚部分“c+200”？2、当梁高hb-保护层＜laE（la）时，下柱钢筋才需要弯锚，下柱钢筋伸至柱顶，且还需≥0.5laE（la）时，才加弯锚部分“c+200”？3、是否弯锚部分是固定的“c+200”，不需要再加长了？--------------------------------------------------------------------------------答：各种情况均须伸至柱顶，然后弯钩“C+200”，这是个封顶问题，不是锚固问题。

――――――――――――――――――――――――――――――――――1、在03G101-1第57页非抗震楼层框架梁的端支座锚固构造节点中，当直锚时，是否也需要满足≥la且同时满足≥0.5hc+5d的条件？急用，谢谢！--------------------------------------------------------------------------------答：可以直锚，请看图注，非抗震没有过中线加5d的要求。

1、当梁宽<=350时，拉筋直径为6mm;梁宽>350时，拉筋直径为8mm、拉筋的间距为:非加密区的两倍2、在基础内的第一根柱箍筋到基础顶面的距离是50mm3、高板位筏形基础是指梁顶与板顶一平4、吊筋的计算公式：次梁宽B+2X50+2X(梁高-2X保护层)/正弦45度（60度）+2X20d5、混凝土保护层是指箍筋的最外层到砼的最外层的距离6、影响混凝土锚固长度的因素：钢筋种类及强度等级、混凝土强度、抗震等级。

7、抗裂构造钢筋自身及其受力主筋搭接长度为LL .抗温度筋自身及其与受力主筋搭接长度为150。

8、分布筋自身与受力主筋，构造钢筋的搭接长度为150 .当分布筋兼作抗温度筋时，其自身及其受力主筋，构造钢筋搭接长度为LL 。

9、板上下贯通筋可兼作10、∮10@100/250（∮12@100）表示基础次梁上部筋下部筋并弯折（76）11、拉筋的布置方式为隔一布一12、如果柱下层钢筋在柱截面处弯折，上层采用插筋构造，插筋深入下层1.2lae从梁顶开始计算13、悬挑梁上部至少两根角筋，并不少于第一排纵筋的1/2,其余纵筋弯下。

14、纯悬挑梁下部锚入支座的长度为15d 纯XL上部的锚固长度为15d。

15、梁顶面标高高差是指相对于结构层楼面标高的高差值高于时为正低于时为负。

板面标高高差是指相对于结构层楼面标高的高差。

16、板的端支座为粱时，其上部支座负筋锚固长度为15d,下部大于5d且至少梁中心线圈梁时15d,下部纵筋锚入支座长度大于5d且至少梁中心线墙时上部为15d,下部纵筋Max（120，H,墙厚/2）。

17、设计按铰接时，深入支座的长度≥0.35lab充分利用钢筋抗拉强度≥0.6lab19、1-3,90）当桩直径或桩截面边长＜800mm时，桩顶嵌入承台50mm ＞800时100mm （桩直径与桩顶嵌入承台的关系）20、地下室外墙代号为DWQ22、LZ表示梁上柱23、独立基础按截面形式分，有阶形和坡形两种形式24、基础梁箍筋的复合方式有-3 P5725、两个柱编号必须相同的条件是柱的总高、分段截面尺寸和配筋均对应相同。

平法钢筋11G101图集相关知识点1、什么叫平法？平法的表达方式，概括来讲，是把结构构件的尺寸和配筋等，按照平面整体表达制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型的完整的设计。

2、什么叫结构层楼面标高？结构层楼面标高系指将建筑图中的各层地面和楼面标高值扣除建筑面层及垫层做法厚度后的标高，结构层号应与建筑楼层号相应一致。

11G101平法系列图集共有三本，涉及：11G101-1（重要讲的是现浇砼框架、剪力墙、梁、板部分的平面整体表达方法制图规则和构造详图）本图集涉及基础顶面以上的现浇砼柱、剪力墙、梁、板（涉及有梁楼盖和无梁楼盖）等构件的平法制图规则和标准构造图两大部分。

本图集合用于非抗震和抗震设防烈度为6~9度地区的现浇砼框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计，以及各类结构中的现浇板（涉及有梁楼盖和无梁楼盖）、地下室结构部分现浇砼墙体、柱、梁、板结构施工图的设计。

11G101-2（重要讲的是现浇砼板式楼梯部分的平面整体表达方法制图规则和构造详图）本图集涉及现浇砼板式楼梯制图和标准构造图两大部分。

本图集合用于非抗震和抗震设防烈度为6~9度地区的现浇钢筋砼板式楼梯。

11G101-3（重要讲的是独立基础、条形基础、筏形基础及桩基承台部分的平面整体表达方法制图规则和构造详图）本图集涉及常用的现浇砼独立基础、条形基础、筏形基础及桩基承台的平法制图规则和标准构造图两大部分。

本图集合用于各种结构类型的现浇砼独立基础、条形基础、筏形基础及桩基承台施工图设计。

第一部分制图规则柱平法施工图系在柱平面布置图采用列表注写方式或截面注写方式表达。

一、柱1、柱要计算哪些钢筋？柱要计算的钢筋重要有纵筋（基础插筋、中间层纵筋、顶层纵筋、变截面纵筋）、箍筋、拉筋。

这里要注意的是1、只有顶层纵筋才分边柱、角柱、中柱，其它层无须划分。

2、变截面纵筋要注意斜通上层和当前层锚固。

钢筋平法基础知识第⼀部分平法基础知识总说明1.本图集是混凝⼟结构施⼯图采⽤建筑结构施⼯图平⾯整体设计⽅法的国家建筑标准设计图集。

建筑结构施⼯图平⾯整体设计⽅法（简称平法）对我国⽬前混凝⼟结构施⼯图的设计表⽰⽅法作了重⼤改⾰，被国家科委列为《“九五”国家级科技成果重点推⼴计划》项⽬（项⽬编号：97070209A）和建设部列为⼀九九六年科技成果重点推⼴项⽬（项⽬编号：96008）。

平法的表达形式，概括来讲，是把结构构件的尺⼨和配筋等，按照平⾯整体表⽰⽅法制图规则，整体直接表达在各类构件的结构平⾯布置图上，再与标准构件详图相配合，即构成⼀套新型完整的结构设计。

改变了传统的那种将构件从结构平⾯布置图中索引出来，再逐个绘制配筋详图的繁琐⽅法。

2.图集适⽤于⾮抗震和抗震设防烈度为6、7、8、9度地区抗震等级为特⼀级和⼀、⼆、三、四级的现浇混凝⼟框架、剪⼒墙、框架—剪⼒墙和框⽀剪⼒墙主体结构施⼯图的设计。

3.本图集包括常⽤的现浇混凝⼟柱、墙、梁三种构件的平法制图规则和标准构造详图两⼤部分内容。

4.本图集的制图规则、既是设计者完成柱、墙、梁平法施⼯图的依据，也是施⼯、监理⼈员准确和实施平法施⼯图的依据。

5.本图集的标准构件详图编⼊了⽬前国内常⽤的且较为成熟的构造作法，是施⼯⼈员必须与平法施⼯图配套使⽤的正式设计⽂件。

6.本图集标准构造详图的设计依据：（1）混凝⼟结构设计规范GB50010-2002；（2）建筑抗震设计规范GB50011-2001；（3）⾼层建筑混凝⼟结构技术规程JGJ3-2002 J186-2002；（4）建筑结构制图标准GB/T50105-2001。

7.本图集的制图规则和标准构造详图中未包括的抗震及⾮抗震构造详图，以及其它未尽事项，应在具体设计中由设计者另⾏设计。

8.本图集提供的“标准构造详图变更表”，是为了在具体⼯程设计中需要对本图集的标准构造详图作某些变更，供设计者在结构设计总说明中写明变更内容时参考使⽤。

平法的识图培训课件xx年xx月xx日•课程介绍•平法基础知识•平法识图基本方法•平法图集解读•平法构造详图•平法的施工应用•平法的质量控制•总结与展望目录01课程介绍平法是混凝土结构施工图平面整体表示方法，方便施工技术人员对施工图纸进行理解和查阅。

平法识图对于施工技术人员来说是一项必备技能，能够提高施工效率和质量。

课程背景掌握平法的基本原理和表示方法熟悉平法图集和相关规范要求掌握平法在实际工程中的应用技巧课程目标课程内容平法图集和相关规范要求解析平法的基本原理和表示方法介绍平法识图练习和互动交流平法在实际工程中的应用案例分析02平法基础知识平法是指将梁、板、柱等构件的受力情况转化为平面图形的一种表示方法。

平法的主要特点是采用标准化的图形和符号来表示构件的形状和尺寸，方便施工人员进行识图和计算。

平法的定义与特点平法可以帮助施工人员进行准确的施工图识读和计算，从而确保施工质量和安全。

平法可以提高施工效率，减少施工误差和返工现象，同时也可以降低施工成本。

平法的作用和意义1平法的历史与发展23平法的起源可以追溯到20世纪初，当时主要采用的是“比例尺”表示法。

随着建筑技术的发展，比例尺表示法逐渐被淘汰，代之而来的是“平法”。

平法在20世纪中叶开始流行，并逐渐成为我国建筑行业的一种标准表示方法。

03平法识图基本方法平法识图的基本流程了解施工图的整体结构和组成先从总平面图、建筑平面图等大图入手，了解建筑物的总体情况，再逐步细化和深入。

学习各个图纸的标识和符号掌握各种标识和符号的含义和作用，例如轴线、标高、梁编号等。

掌握平法标注的规律了解平法标注的规律和特点，如集中标注、原位标注等。

03掌握构造要求了解各种构件的构造要求和施工工艺，如梁、板、柱的配筋等。

平法识图的技巧和要点01熟悉平法图集掌握国家建筑标准设计图集（11G101-1、11G101-2、11G101-3）的相关规定和要求。

02注重细节注意图纸中的细节和标注，例如钢筋的直径、间距、搭接方式等。
