供配电系统电气主接线

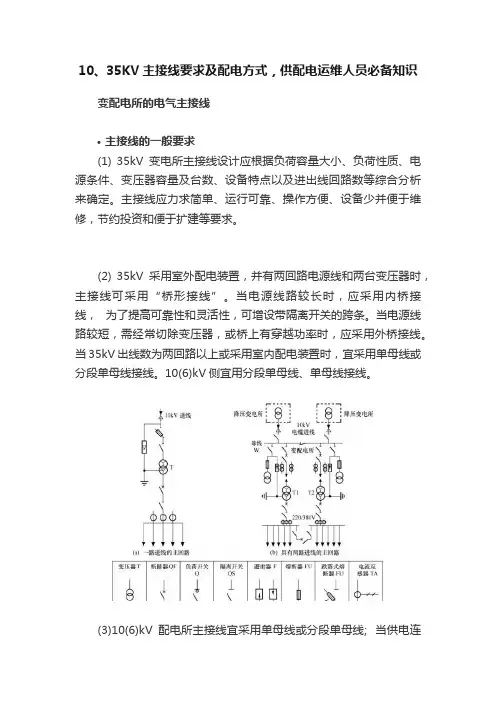

10、35KV主接线要求及配电方式，供配电运维人员必备知识变配电所的电气主接线•主接线的一般要求(1) 35kV变电所主接线设计应根据负荷容量大小、负荷性质、电源条件、变压器容量及台数、设备特点以及进出线回路数等综合分析来确定。

主接线应力求简单、运行可靠、操作方便、设备少并便于维修，节约投资和便于扩建等要求。

(2) 35kV采用室外配电装置，并有两回路电源线和两台变压器时，主接线可采用“桥形接线”。

当电源线路较长时，应采用内桥接线，为了提高可靠性和灵活性，可增设带隔离开关的跨条。

当电源线路较短，需经常切除变压器，或桥上有穿越功率时，应采用外桥接线。

当35kV出线数为两回路以上或采用室内配电装置时，宜采用单母线或分段单母线接线。

10(6)kV侧宜用分段单母线、单母线接线。

(3)10(6)kV配电所主接线宜采用单母线或分段单母线; 当供电连续性要求较高，不允许停电检修断路器或母线时，可采用双母线接线。

(4)10(6)kV配电所专用电源线的进线开关宜采用断路器或带熔断器的负荷开关。

当无继电保护和自动装置要求，且出线回路少无需带负荷操作时，可采用隔离开关或隔离触头。

(5) 在高压断路器的电源侧及可能反馈电能的一侧，必须装设高压隔离开关或隔离触头。

(6) 向高压并联电容器组或频繁操作的高压用电设备供电的出线断路器兼做操作开关时，应采用具有高分断能力和频繁操作性能的断路器。

(7) 10 (6) kV母线的分段处，宜装设断路器，但符合下列情况时，可装设隔离开关或隔离触头组:1)事故时手动切换电源能满足要求。

2)不需要带负荷操作。

3)继电保护或自动装置无要求。

4)出线回路较少。

(8)10(6)kV两配电所之间的联络线宜在供电可能性大的一侧配电所装设断路器，另一侧装隔离开关或负荷开关，如两侧供电可能性相同，宜在两侧均装设断路器。

(9)变电所、配电所每段高压母线上及架空线路末端必须装设避雷器。

接在母线上的避雷器和电压互感器，宜合用-~组隔离开关。

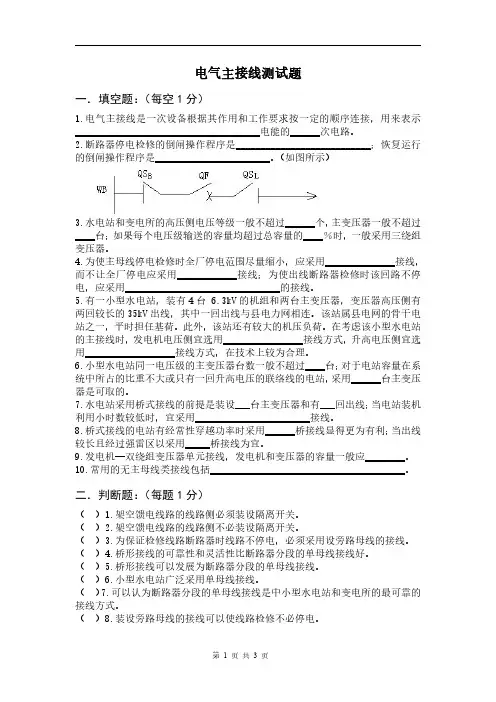

电气主接线测试题一．填空题：（每空1分）1.电气主接线是一次设备根据其作用和工作要求按一定的顺序连接，用来表示_____________________________________电能的______次电路。

2.断路器停电检修的倒闸操作程序是___________________________；恢复运行的倒闸操作程序是_______________________。

（如图所示）3.水电站和变电所的高压侧电压等级一般不超过______个，主变压器一般不超过____台；如果每个电压级输送的容量均超过总容量的____％时，一般采用三绕组变压器。

4.为使主母线停电检修时全厂停电范围尽量缩小，应采用______________接线，而不让全厂停电应采用____________接线；为使出线断路器检修时该回路不停电，应采用_______________________________的接线。

5.有一小型水电站，装有4台6.3kV的机组和两台主变压器，变压器高压侧有两回较长的35kV出线，其中一回出线与县电力网相连。

该站属县电网的骨干电站之一，平时担任基荷。

此外，该站还有较大的机压负荷。

在考虑该小型水电站的主接线时，发电机电压侧宜选用________________接线方式，升高电压侧宜选用__________________接线方式，在技术上较为合理。

6.小型水电站同一电压级的主变压器台数一般不超过____台；对于电站容量在系统中所占的比重不大或只有一回升高电压的联络线的电站，采用______台主变压器是可取的。

7.水电站采用桥式接线的前提是装设___台主变压器和有___回出线；当电站装机利用小时数较低时，宜采用_______________________接线。

8.桥式接线的电站有经常性穿越功率时采用______桥接线显得更为有利；当出线较长且经过强雷区以采用_____桥接线为宜。

9.发电机—双绕组变压器单元接线，发电机和变压器的容量一般应________。

电气主接线名词解释
电气主接线是指在发电厂、变电所、电力系统中，为满足预定的功率传送和运行等要求而设计的，表明高压电气设备之间相互连接关系的传送电能的电路。

电气主接线以电源进线和引出线为基本环节，以母线为中间环节构成的电能输配电路。

电气主接线主要包括发、变、输、配、用五个环节，通过这五个部分的协调运行才能将电能源源不断地输送到用户。

同时，为了保证电力系统的安全稳定运行，还需要配备测量、通信、自动化装置、调度、控制与保护等环节。

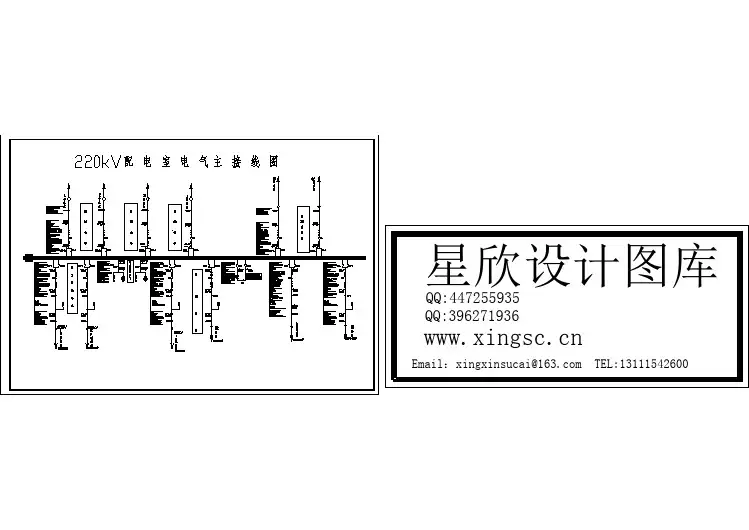

电气主接线图一般用单线图表示，但对三相接线不完全相同的局部图面则应画成三线图。

电气主接线的基本形式包括单母线接线等，例如在单母线接线中，各电源和出现都接在一条共同母线W上，每条回路中都装有断路器和隔离开关。

电气主接线基础知识及操作电气主接线是指将配电电源与用电设备连接起来的线路和设备的总称。

它承担着电能的传输和分配的任务，是电气系统中的重要部分。

掌握电气主接线的基础知识和操作方法对于电气工程师和电气技术人员来说是非常重要的。

下面我将从主接线的定义、分类、组成、要求以及操作方法等方面详细介绍。

首先，电气主接线是指连接电源和用电设备的电气线路和设备。

电气主接线将电源输送到用电设备的过程，它起着桥梁和中介的作用。

根据电力系统的不同规模和分布，电气主接线可以分为高压主接线、低压主接线以及配电室主接线等。

高压主接线一般是指输电线路，主要用于输送发电厂产生的大功率电能到变电站，并将其通过变电设备转换为低压电能。

高压主接线一般采用导线架设于空中，具有输送电能远距离、损耗小的特点。

在高压输电线路中，需要注意保持一定的安全距离，避免与建筑物和大树等发生事故。

低压主接线一般是指从配电室到用电设备的线路，它将低压电源输送到用电设备。

这类主接线一般采用电缆或者裸露导线敷设于地下或者墙壁之间。

低压主接线的选择应根据线路的负载情况、环境条件以及电气设备的要求来确定。

配电室主接线是指从变压器到低压用电设备之间的接线。

配电室主接线的安全性和可靠性对于保障用电设备正常运行和电气系统的安全性至关重要。

电气主接线由导线、绝缘材料、接头、分支箱等组成。

导线是主接线的核心部分，根据工作电流和电气负荷的不同，有不同的导线截面尺寸和材质选择。

绝缘材料是保持导线与外界电气设备隔离的重要部分，绝缘性能的好坏直接影响到电气主接线的安全性。

接头是主接线上常见的连接件，用于连接导线和设备之间。

分支箱则是分支和连接主接线的设备，用于将电源分配到各个用电设备。

在进行电气主接线时，需要遵守一定的安全规范和操作步骤。

首先，应先切断电源，确保安全操作。

其次，根据电气系统的需求，选用合适的导线和材料。

接线时应注意导线的牢固性和绝缘性能，确保电气设备的安全使用。

同时，应保持良好的接触电阻和电气连接，减少电气能量的损耗。

电气工程师-专业基础（供配电）-电气工程基础-4.13电气主接线[单选题]1.主接线在检修出线断路器时，不会暂时中断该回路供电的是()。

[2018年真题]A.单母线不分段接线B.（江南博哥）单母线分段接线C.双母线分段接线D.单母线带旁母线正确答案：D参考解析：为了保证采用单母线分段或双母线分段的配电装置，在进出线断路器检修时（包括其保护装置的检修和调试），不中断对用户的供电，可增设旁路母线或旁路隔离开关。

旁母线的作用是：当线路或主变压器回路的断路器检修时，该回路可以通过旁路隔离开关接至旁路母线，再通过断路器接至主母线，使该回路继续正常工作。

[单选题]2.外桥形式的主接线适用于()。

[2018年真题]A.进线线路较长，主变压器操作较少的电厂B.进线线路较长，主变压器操作较多的电厂C.进线线路较短，主变压器操作较少的电厂D.进线线路较短，主变压器操作较多的电厂正确答案：D参考解析：外桥接线是指桥断路器在进线断路器的外侧，适用于较小容量的发电厂对一、二级负荷供电；变压器的切换较频繁或线路较短、故障率较少的变电所。

此外，线路有穿越功率时，也宜采用外桥接线。

[单选题]3.环网供电的缺点是()。

[2017年真题]A.可靠性差B.经济性差C.故障时电压质量差D.线损大正确答案：C参考解析：环网供电的优点是可靠性高，比较经济；缺点是故障时环网点断开后，更多的负荷接在了单环电网的一侧，造成该侧负载重，使负荷不均匀导致电压质量差，电压下降大且波动较大。

[单选题]4.电力系统中，用来限制短路电流的措施为下列哪一项？()[2016年真题]A.降低电力系统的电压等级B.采用分裂绕组变压器C.采用低阻抗变压器D.直流输电正确答案：D参考解析：限制短路电路的措施可分为针对电力系统和针对变电所两类。

①电力系统可采取的限流措施。

a.提高电力系统的电压等级；b.直流输电；c.在电力系统主网加强联系后，将次级电网解环运行；d.在允许范围内，增大系统的零序阻抗。
