供电工程复习题—翁双安第一章1.P1 电力系统的构成包含：发电、输电、变电、配电和用电。
2.P4 电力系统运行的特点：（1）电力系统发电与用电之间的动态平衡（2）电力系统的暂态过程十分迅速 (3）电力系统的地区性特色明显(4）电力系统的影响重要3、P4 简答:对电力系统运行的要求（1）安全在电能的生产、输送、分配和使用中,应确保不发生人身和设备事故(2）可靠在电力系统的运行过程中，应避免发生供电中断，满足用户对供电可靠性的要求(3)优质就是要满足用户对电压和频率等质量的要求(4）经济降低电力系统的投资和运行费用，尽可能节约有色金属的消耗量,通过合理规划和调度，减少电能损耗,实现电力系统的经济运行。
4、P7 电力系统中性点的接地方式：电源中性点不接地，电源中性点经消弧线圈接地，电源中性点经小电阻接地和中性点直接接地.P9 电源中性点不接地的电力系统发生单相接地故障时，非故障相的对地电压电压升至电源相电压的√3倍，非故障相的电容电流为正常工作时的√3,而故障相的对地电容电流升至正常工作时的3倍.·中性点不接地发生单相短路时，短路电流小;·源中性点直接接地发生单相短路时，短路电流很大。
对于3-10kV电力系统中单相接地电流大于30A,20kV及以上电网中单相接地电流大于10A时，电源中性点必须采用经消弧线圈的接地方式.5、P14 三相低压配电系统分类N、TT和IT系统。
6、P18 各级电力负荷对供电电源的要求：一级负荷:由两个独立电源供电二级负荷:采用两台变压器和两回路供电三级负荷：对供电方式无特殊要求（一个回路）7、额定电压的计算：P6用电设备的额定电压=所连电网的额的电压UN发电机的额定电压UN。
G =1.05UN(UN同级电网额定电压）电力变压器的额定电压:一次绕组：与发电机或同级电网的额定电压相同,U1N.T =UN.G或U1N。
T=UN1;二次绕组：线路长：U2N.T =1.1UN.G；线路短： U2N.T=1.05UN28、输电电压等级:220/380v，380/660v,1kv，3kv，6kv，10kv，20kv，35kv,66kv，110kv，220kv，330kv，500kv，750kv. 我国最高电压等级为750kv。
1、供电系统的主要接线方式，各中接线方式的优缺点是什么？①桥式接线：采用有两回电源线路受电和装设两台变压器的桥式主接线。
桥式接线分为：外桥、内桥和全桥三种。
外桥接线对变压器的切换方便，比内桥少两组隔离开关，继电保护简单，易于过渡到全桥或单母线分段的接线，且投资少，占地面积小。
缺点是倒换线路时操作不方便，变电所一侧无线路保护。
适用于进线短而倒闸次数少的变电所，或变压器采取经济运行需要经常切换的终端变电所，以及可能发展为有穿越负荷的变电所。
内桥接线一次侧可设线路保护，倒换线路操作方便，设备投资与占地面积均较全桥少。
缺点是操作变压器和扩建成全桥或单母线分段不如外侨方便。
适用于进线距离长，变压器切换少的终端变电所。
全桥接线适应性强，对线路、变压器的操作均方便，运行灵活，且易于扩展成单母线分段式的中间变电所。
缺点是设备多，投资大，变电所占地面积大。
②线路变压器组结线：其优点是简单，设备少，基建快，投资费用低，但供电设备可靠性差。
③单母线:进出线均有短路器以及与母线相连的母线隔离开关，与负电线路的线隔离开关。
一般分为单母线不分段和单母线分段两种典型结线。
a、单母线不分段：结果简单，造价低，运行不够灵活，供电可靠性差，适用于小容量用户。
b、单母线分段的可靠性和灵活性比单母线不分段有所提高。
隔断开关分段（QS分段）—适用由双回路供电，允许短时间停电的二级负荷。
短路器分段（QF分段）—适用一级负荷较多的情况，可切断负荷和故障电流，也可在继电保护下实现自动分合闸，在其中一条路线故障或需要检修时，可以将负荷转到另外一条线路，避免全部停电，但它使电源只能通过一回路供进线供电，供电功率降低，从而使更多的用户停电。
2、无限大容量供电系统和有限大容量供电系统答：所谓无限大容量供电系统是指电源内阻抗为零，在短路过程中电源端电压恒定不变，短路电流周期分量恒定不变的供电系统。
事实上，真正无限大容量供电系统是不存在的，通常将电源内阻抗小于短路回路总阻抗10%的电源看做无限大容量供电系统。

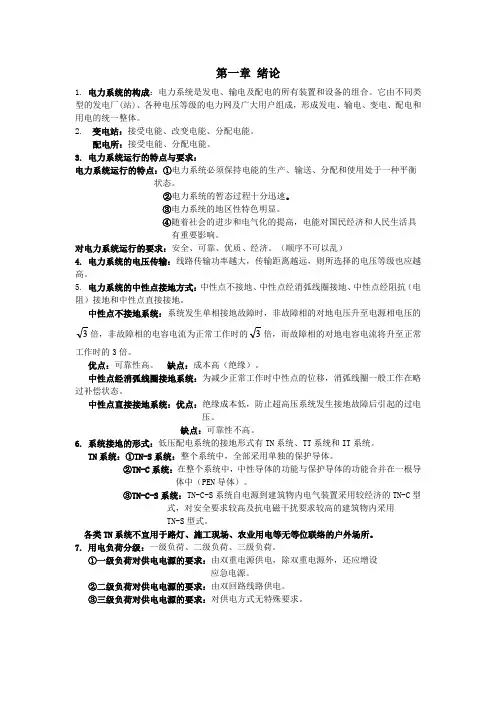

第一章绪论1.电力系统的构成：电力系统是发电、输电及配电的所有装置和设备的组合。
它由不同类型的发电厂(站)、各种电压等级的电力网及广大用户组成，形成发电、输电、变电、配电和用电的统一整体。
2.变电站：接受电能、改变电能、分配电能。
配电所：接受电能、分配电能。
3.电力系统运行的特点与要求：电力系统运行的特点：①电力系统必须保持电能的生产、输送、分配和使用处于一种平衡状态。
②电力系统的暂态过程十分迅速。
③电力系统的地区性特色明显。
④随着社会的进步和电气化的提高，电能对国民经济和人民生活具有重要影响。
对电力系统运行的要求：安全、可靠、优质、经济。
（顺序不可以乱）4.电力系统的电压传输：线路传输功率越大，传输距离越远，则所选择的电压等级也应越高。
5.电力系统的中性点接地方式：中性点不接地、中性点经消弧线圈接地、中性点经阻抗（电阻）接地和中性点直接接地。
中性点不接地系统：系统发生单相接地故障时，非故障相的对地电压升至电源相电压的3倍，非故障相的电容电流为正常工作时的3倍，而故障相的对地电容电流将升至正常工作时的3倍。
优点：可靠性高。
缺点：成本高（绝缘）。
中性点经消弧线圈接地系统：为减少正常工作时中性点的位移，消弧线圈一般工作在略过补偿状态。
中性点直接接地系统：优点：绝缘成本低，防止超高压系统发生接地故障后引起的过电压。
缺点：可靠性不高。
6.系统接地的形式：低压配电系统的接地形式有TN系统、TT系统和IT系统。
TN系统：①TN-S系统：整个系统中，全部采用单独的保护导体。
②TN-C系统：在整个系统中，中性导体的功能与保护导体的功能合并在一根导体中（PEN导体）。
③TN-C-S系统：TN-C-S系统自电源到建筑物内电气装置采用较经济的TN-C型式，对安全要求较高及抗电磁干扰要求较高的建筑物内采用TN-S型式。
各类TN系统不宜用于路灯、施工现场、农业用电等无等位联络的户外场所。
7.用电负荷分级：一级负荷、二级负荷、三级负荷。
第一章1-1 火力发电站水电站及核电站的电力生产和能量转换过程有何异同。
答：火力发电站是由燃煤或碳氢化合物获得热能的热力发电站。
水电站是将水流能量转变为电能的电站。
核电站是由何核反应获得热能的热力发电站。
1-2电力系统由哪几部分组成各部分有何作用，电力系统的运行有哪些特点与要求？答：发电站，他是生产电能的工厂。
电力网其作用是将电能从发电厂输送并分配至电力用户。
电力用户其是电能的使用者。
特点 1电力系统发电与用电之间的动态平衡2电力系统的暂态过程十分迅速3电力系统的地区性特色明显4电力系统的影响重要。
要求安全可靠优质经济。
1-4电力系统中性点接地方式主要有哪几种？中性点不接地中性点经消弧线圈接地中性点经阻抗接地和中性点直接接地等1-5什么是低压配电TN系统、TT系统和IT系统各有什么特点？各适用于什么场合？答：tn系统在电源端处有一点直接接地而装置的外露可导电部分是利用保护导体连接到那个接地电商的，tn系统不适用于，路灯施工场地农业用电等无等电位联结的户外场所。
tt系统电源只有一点直接接地，而电气装置的外露可导电部分，则是被接到独立于电源系统接地的接地极上。
对于无等电位连接作用的户外装置，路灯装置应采用tt系统来供电。
it系统电源的所有带电部分都与地隔离或有一点通过阻抗接地，电气装置的外露可导电部分，被单独地或集中的接地，适用于对供电不间断要求高的电器装置，如医院手术室，矿井下等1-6如何区别TN-S、TN-C 、TN-C-S系统？为什么民用建筑内应采用tn-s系统答：tn-s在整个系统中全部采用单独的保护导体。
tn-c在整个系统中中性导体的功能与保护导体的功能合并在一根导体中。
tn-c-s在系统的一部分中中性导体的功能与保护导体的功能合并在一根导体中。
正常情况下PEN 导体不通过工作电流，他只在发生接地故障时通过故障电流，其点位接近地电位。
因此对连接PEN导体的信息技术设备不会产生电磁干扰，也不会对地打火比较安全。
发电厂电气部分模拟考试试题与答案（全）一、填空题（每题2分，共40分）1. 火力发电厂的能量转换过程是化学能――热能――机械能――电能2. 电流互感器正常运行时二次侧不允许开路。
3. 导体热量的耗散有对流辐射导热、三种形式。
4. 按输出能源分,火电厂分为热电厂和凝汽式电厂。
5. 在进行矩形硬导体的动稳定校验时，当每相为单条矩形时，工程计算目的是已知材料允许应力确定绝缘子最大允许跨距；当每相为多条矩形时，工程计算目的是已知材料应力和绝缘子跨距确定最大允许衬垫跨距。
6. 根据运行状态，自启动可分为失压自启动空载自启动 .带负荷自启动三类。
7. 发电厂的厂用电备用方式，采用暗备用方式与明备用方式相比，厂用工作变压器的容量增大。
（填增大或减小）8．加装旁路母线的唯一目的是不停电检修出线断路器。
9．厂用供电电源包括工作电源启动和备用电源事故保安电源。
二、单项选择题（每题2分，共20分）1. 电源支路将电能送至母线，引出线从母线得到电能。
因此,母线起到汇集和分配电能的作用。
2. 目前世界上使用最多的是核电厂是__轻水堆___核电厂，即__压水堆__核电厂和__沸水堆__核电厂。
3. 通常把__生产___、_输送__、_分配__、__转化____和_使用电能__的设备，称为一次设备。
4. 隔离开关的作用是隔离电压、倒闸操作和分合小电流。
5. “F－C回路”是高压熔断器与高压接触器（真空或SF6接触器）的配合，被广泛用于200～600MW大型火电机组的厂用6kV高压系统。
6. 根据布置的型式，屋内配电装置通常可以分为单层式、、二层式和三层式三种型式。
7. 当额定电压为110kV及以上时，电压互感器一次绕组与隔离开关之间不安装高压熔断器。
这时，如果电压互感器高压侧发生短路故障，则由母线的继电保护装置动作切断高压系统的电源。
8. 有汇流母线的接线形式可概括地分为__单母线__和_双母线__两大类；无汇流母线的接线形式主要有__单元接线__、_桥型接线_和_角型接线_。
