供配电系统的二次回路学校：学院：班级：姓名：学号：指导老师：目录摘要 ............................................................................................................ 错误！未定义书签。
1、二次回路概述 (3)2、二次回路的操作电源 (3)2.1直流操作电源 (3)1、蓄电池组直流操作电源 (3)2、硅整流电容储能式整流电源 (4)3、高频开关直流操作电源 (5)2.2交流操作电源 (5)3、高压断路器控制和信号回路 (6)3.1概述 (6)3.2电磁操动机构的断路器控制回路 (7)4、测量和绝缘监视回路 (8)总结 (10)参考文献 (10)1、二次回路概述二次回路按电源性质分，有直流回路和交流回路。
交流回路又分交流电流回路和交流电压回路。
交流电流回路由电流互感器供电，交流电压回路由电压互感器供电。
供配电系统的二次回路是指用来控制、指示、监测和保护一次电路运行的电路，亦称二次系统，包括控制系统、信号系统、监测系统及继电保护和自动化系统等。
二次回路按其用途分，有断路器控制回路、信号回路、测量回路、继电保护回路和自动装置回路等。
二次回路在供配电系统中虽然是一次电路的辅助系统，但它对一次电路的安全、可靠、优质、经济地运行有着十分重要的作用，因此必须予以充分的重视。
2、二次回路的操作电源二次回路操作电源是供高压断路器跳合闸回路和继电保护装置、信号回路、监测系统及其它二次回路所需电源。
对操作电源的可靠性要求很高，容量要求足够大，尽可能不受供配电系统运行的影响。
二次回路操作电源，分直流和交流两大类。
直流操作电源又有由蓄电池组供电的电源和由整流装置供电的电源两种。
交流操电源又有由所用变压器供电的和由仪用互感器供电的两种。
2.1直流操作电源1、蓄电池组直流操作电源铅酸蓄电池容量大、冲击放电电流大、端电压也相对较高，但其寿命较短、充电时会逸出有害的硫酸气体、需要专用房间、维护工作量大。
1、供电系统的主要接线方式，各中接线方式的优缺点是什么？①桥式接线：采用有两回电源线路受电和装设两台变压器的桥式主接线。
桥式接线分为：外桥、内桥和全桥三种。
外桥接线对变压器的切换方便，比内桥少两组隔离开关，继电保护简单，易于过渡到全桥或单母线分段的接线，且投资少，占地面积小。
缺点是倒换线路时操作不方便，变电所一侧无线路保护。
适用于进线短而倒闸次数少的变电所，或变压器采取经济运行需要经常切换的终端变电所，以及可能发展为有穿越负荷的变电所。
内桥接线一次侧可设线路保护，倒换线路操作方便，设备投资与占地面积均较全桥少。
缺点是操作变压器和扩建成全桥或单母线分段不如外侨方便。
适用于进线距离长，变压器切换少的终端变电所。
全桥接线适应性强，对线路、变压器的操作均方便，运行灵活，且易于扩展成单母线分段式的中间变电所。
缺点是设备多，投资大，变电所占地面积大。
②线路变压器组结线：其优点是简单，设备少，基建快，投资费用低，但供电设备可靠性差。
③单母线:进出线均有短路器以及与母线相连的母线隔离开关，与负电线路的线隔离开关。
一般分为单母线不分段和单母线分段两种典型结线。
a、单母线不分段：结果简单，造价低，运行不够灵活，供电可靠性差，适用于小容量用户。
b、单母线分段的可靠性和灵活性比单母线不分段有所提高。
隔断开关分段（QS分段）—适用由双回路供电，允许短时间停电的二级负荷。
短路器分段（QF分段）—适用一级负荷较多的情况，可切断负荷和故障电流，也可在继电保护下实现自动分合闸，在其中一条路线故障或需要检修时，可以将负荷转到另外一条线路，避免全部停电，但它使电源只能通过一回路供进线供电，供电功率降低，从而使更多的用户停电。
2、无限大容量供电系统和有限大容量供电系统答：所谓无限大容量供电系统是指电源内阻抗为零，在短路过程中电源端电压恒定不变，短路电流周期分量恒定不变的供电系统。
事实上，真正无限大容量供电系统是不存在的，通常将电源内阻抗小于短路回路总阻抗10%的电源看做无限大容量供电系统。

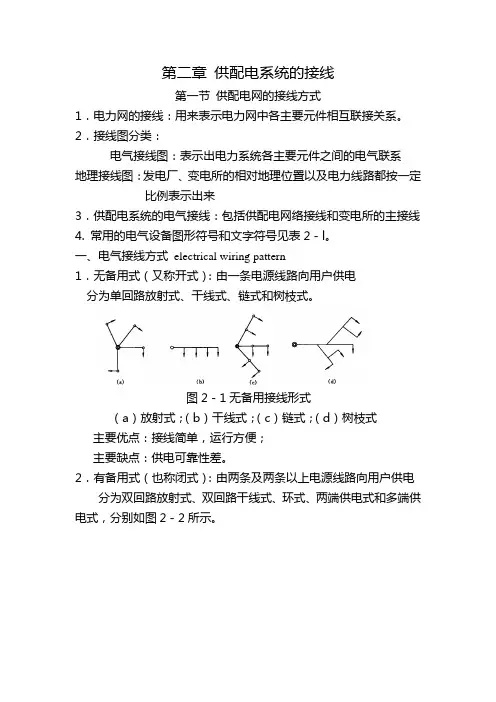

第二章供配电系统的接线第一节供配电网的接线方式1．电力网的接线：用来表示电力网中各主要元件相互联接关系。
2．接线图分类：电气接线图：表示出电力系统各主要元件之间的电气联系地理接线图：发电厂、变电所的相对地理位置以及电力线路都按一定比例表示出来3．供配电系统的电气接线：包括供配电网络接线和变电所的主接线4. 常用的电气设备图形符号和文字符号见表2－l。
一、电气接线方式electrical wiring pattern1．无备用式（又称开式）：由一条电源线路向用户供电分为单回路放射式、干线式、链式和树枝式。
图2－1无备用接线形式（a）放射式；（b）干线式；（c）链式；（d）树枝式主要优点：接线简单，运行方便；主要缺点：供电可靠性差。
2．有备用式（也称闭式）：由两条及两条以上电源线路向用户供电分为双回路放射式、双回路干线式、环式、两端供电式和多端供电式，分别如图2－2所示。
图2-2 有备用接线形式（a）双回路放射式；（b）双回路干线式；（c）环式；（d）两端供电式；（e）多端供电式特点:供电可靠性高，适用于对I类负荷供电。
二、配电网接线方式wiring patterns of power distribution system中、低压配电网：接线方式应符合N—1原则（即一回线故障不会造成对用户停电）的可靠性要求。
城市电力网一般采用有备用的接线方式，而且往往根据负荷的大小、分布以及对供电可靠性的不同要求，选取几种方式相结合的混合接线型式，并按电压等级220／60（110）／10kV布局成“强／弱／强”的接线形式。
<一> 高压配电网的接线方式1．包括110kV、60kV和35kV的线路和变电所。
2．由于可靠性要求很高，故一般用有备用的接线。
3．采用架空线路时，为两回路；采用电缆线路时可分多回路。
为避免双回路同时故障而使变电所全停，应尽可能在双侧有电源。
图2-3 两侧电源分段的高压配电网图2-4 电缆线路的双T接线图2－5 三侧电源的三T接线4．线路上接入3个及以上变电所时，线路宜在两侧有电源，但正常运行时两侧电源不并列。

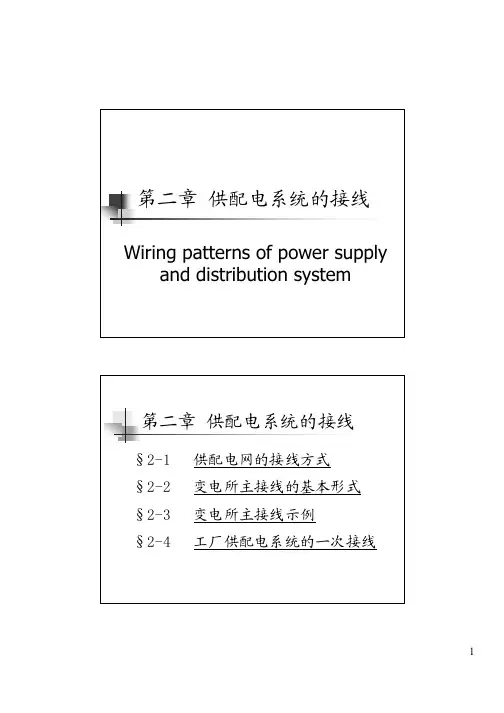

第二章第二章供配电系统的接线§准备性知识电力网的接线：地理接线图力线路的长度都按一定比例表示出来§2-1 供配电网的接线方式一、电气接线方式electrical wiring pattern二、配电网接线方式wiring patterns of power distribution network1、无备用式（又称开式）由一条电源线路向用户供电分为单回路放射式、干线式、链式和树枝式。
优点：接线简单，运行方便；缺点：供电可靠性差2、有备用式（也称闭式）由两条及两条以上电源线路向用户供电。
供电式和多端供电式供电可靠性高类负荷供电配电网接线方式二、配电网接线方式1 、高压配电网的接线方式包括两侧电源分段的高压配电网电缆线路的双T接线三侧电源的三T接线2 、中压配电网的接线方式放射式特点：结构简单，投资较小，维护方便放射式供电接线图多回路平行供电接线原理图普通环式架空线路的普通环式特点：配电线路可分段检修，停电范围较小电缆线路的普通环式单一电源供电缆插头组成的“П”接进口设备，便于电缆分段。
拉手环式架空线路拉手环式线路可分段检修。
中间断开式；末端断开式电缆拉手环式但故障停电时，人工倒闸会影响用户用电。
双线放射式一个电源，两回线路供电，即常说的双只有在这个中压变电站全停时，用户才会停电。
双线拉手环式两端有电源，双路供电的某些重要用户已采用这种接线供电3 、低压配电网的接线方式低压配电网:指电压等级1kV以下的自配电变压器低压放射式一台配电变压器一组低压熔断器 所有的低压配电线路都由一组低压熔断器控制且配电变压器容量不超过50kV一台配电变压器多组低压熔断器接线方式特点：停电面积小，可靠性高；熔断器的保护灵敏度高。
电缆配电网放射式所的放射式。
双回路放射有低压开闭所的低压供电示意图普通环式一般用于住宅楼群区。
拉手环式供电可靠性大大高于单电源的普通环式。
格式要求：每个配电变压器周围的其他配电变压器的电源应来自不同中压变电站或同一中压变电站不同母线段的中压配供电可靠性高。
第二章供配电系统的接线Wiring patterns of power supply and distribution system第一节供配电网的接线方式Wiring patterns of power supply and distribution system1．电力网的接线：用来表示电力网中各主要元件相互联接关系。
2．接线图分类：电气接线图：表示出电力系统各主要元件之间的电气联系地理接线图：发电厂、变电所的相对地理位置以及电力线路都按一定比例表示出来3．供配电系统的电气接线：包括供配电网络接线和变电所的主接线4. 常用的电气设备图形符号和文字符号见表2－l。
一、电气接线方式electrical wiring pattern1．无备用式（又称开式）：由一条电源线路向用户供电分为单回路放射式、干线式、链式和树枝式。
图2－1无备用接线形式（a）放射式；（b）干线式；（c）链式；（d）树枝式主要优点：接线简单，运行方便；主要缺点：供电可靠性差。
2．有备用式（也称闭式）：由两条及两条以上电源线路向用户供电分为双回路放射式、双回路干线式、环式、两端供电式和多端供电式，分别如图2－2所示。
图2-2 有备用接线形式（a）双回路放射式；（b）双回路干线式；（c）环式；（d）两端供电式；（e）多端供电式特点:供电可靠性高，适用于对I类负荷供电。
二、配电网接线方式wiring patterns of power distribution system中、低压配电网：接线方式应符合N—1原则（即一回线故障不会造成对用户停电）的可靠性要求。
城市电力网一般采用有备用的接线方式，而且往往根据负荷的大小、分布以及对供电可靠性的不同要求，选取几种方式相结合的混合接线型式，并按电压等级220／60（110）／10kV布局成“强／弱／强”的接线形式。
<一> 高压配电网的接线方式1．包括110kV、60kV和35kV的线路和变电所。
2．由于可靠性要求很高，故一般用有备用的接线。
3．采用架空线路时，为两回路；采用电缆线路时可分多回路。
为避免双回路同时故障而使变电所全停，应尽可能在双侧有电源。
图2-3 两侧电源分段的高压配电网图2-4 电缆线路的双T接线图2－5 三侧电源的三T接线4．线路上接入3个及以上变电所时，线路宜在两侧有电源，但正常运行时两侧电源不并列。
<二> 中压配电网的接线方式1.组成：10kV线路、配电所、开闭所、箱式配电所、杆架变压器等2.主要的接线方式：放射式、普通环式、拉手环式、双路放射式、双路拉手环式等五种。
⑴放射式架空线路的放射式结构见图2－6；电缆线路为多回路平行线式，如图2－7所示。
特点：结构简单，投资较小，维护方便图2－6 放射式供电接线图图2-7 多回路平行供电接线原理图⑵普通环式只有一个电源，中压变电站停电，则用户停电。
a.架空线路的普通环式在同一个中压变电站的供电范围内，不同线路的末端或中部连接起来构成环式网络，见图2－8。
注意：中压变电站10kV 侧为单母线分段时，两回线路最好分别来自不同的母线段，这样只有中压变电站全停时，才会影响用户用电。
特点：配电线路可分段检修，停电范围较小。
图 2－8 普通环式供电接线原理图b.电缆线路的普通环式单一电源供电由电缆本身构成环式图2-9 电缆环式供电接线原理图注意：每个用户入口都要装设由负荷开关或电缆插头组成的“П”接进口设备，便于电缆分段检修。
⑶拉手环式两端都有电源。
a.架空线路拉手环式特点：两端都有电源、环式设计、开式运行；任何一端都可以供给全线负荷，变电站的备用容量要适当增加；线路可分段检修。
图2－10 拉手环式供电接线原理图（a）中间断开式；（b）末端断开式b.电缆拉手环式图2-11电缆拉手环式电缆供电接线原理图供电可靠性较高。
但故障停电时，人工倒闸会影响用户用电。
⑷双线放射式一端供电，两回线路，即常说的双“T”接。
任何一回线路事故或检修停电时，都可由另一回线路供电。
只有在这个中压变电站全停时，用户才会停电。
可靠性较高。
图2－12双线放射供电接线原理图⑸双线拉手环式两端有电源，双“T”接。
这种接线的架空线路造价过高，很少采用。
该接线方式对双电源用户基本上可以做到不停电，目前电缆线路供电的某些重要用户已采用这种接线供电。
图2－13 双线拉手环式接线原理图3．应用举例：城市配电网就可采用拉手环式；城市边缘和乡镇配电网就可采用普通环式和放射式；中压变电站邻近的末端集中负荷就可采用多回路平行线式；供电可靠性要求高的就可采用双线放射式或双线拉手环式。
<三〉低压配电网的接线方式低压配电网:指电压等级1kV以下的自配电变压器低压侧或从直配发电机母线，至各用户受电设备的电力网络。
低压配电网的接线要综合考虑配电变压器的容量及供电范围和导线截面。
低压配电网供电半径一般不超过400m。
接线形式有以下几种。
1、放射式⑴低压架空配电网放射式a.一台配电变压器一组低压熔断器所有的低压配电线路都由一组低压熔断器控制。
优点：接线简单，造价较低。
缺点：供电可靠性差，安全性差、灵敏度差。
用于：负荷密度较小、供电范围也较小的地区，且配电变压器容量不超过50kV•A或100kV•A时。
图2-14 一台变压器一组低压熔断器b.多组低压熔断器接线方式一路低压配电线路采用一组低压熔断器，如图2－15所示。
特点：停电面积小，可靠性高；熔断器的保护灵敏度高。
⑵电缆配电网放射式有单回路放射式、双回路放射式、带低压开闭所的放射式。
图2－16 双回路放射图2－17 有低压开闭所的低压供电示意图供电接线原理图2、普通环式在电缆线路中，只有一台配电变压器或几台属于同一中压电源的配电变压器供电的低压配电网。
一般用于住宅楼群区。
3、拉手环式两侧都有电源。
供电可靠性大大高于单电源的普通环式。
4、格式用于低压电缆线路。
分为低压格网、低压变电站群、中压配电线路三个部分。
配电变压器一般都是同一容量。
要求：每个配电变压器周围的其他配电变压器的电源应来自不同中压变电站或同一中压变电站不同母线段的中压配电线路。
特点：结构灵活，供电可靠性高。
l一中压配电线路；2一配电变压器；3一低压熔断器；4一低压格网；5一负荷图2-18 格式低压网接线原理图第二节变电所主接线的基本形式Basic pattern of substation main electrical connection 1.变电所的电气主接线由变压器、断路器、隔离开关、互感器、母线和电缆等电气设备，按一定顺序连接的，用以表示生产和分配电能的电路。
又称为一次接线。
2.电气主接线图:用规定的设备文字符号和图形符号，按其实际连接顺序绘制而成的,通常用单线图表示。
如果三相不尽相同，则局部可以用三线图表示。
电气主接线图表示了各主要设备的规格、数量，反映了各设备的作用、连接方式和各回路间的相互联系。
3.主接线的基本要求：（1）保证供电的可靠性（2）具有一定的灵活性和方便性主接线应能适应各种运行方式，并能灵活地进行方式转换（3）具有经济性（4）可扩展性一、具有母线的主接线main electrical connection with bus母线的作用：汇集和分配电能<－> 单母线接线single bus connection1.断路器QF:用来接通或切断电路隔离开关QS:检修断路器时，形成一个明显的断口母线隔离开关:紧靠母线的隔离开关QS1、QS2出线隔离开关:靠近线路的隔离开关QS3接地隔离开关EQS:检修出线时闭合，代替安全接地线的作用.2.隔离开关和断路器的操作顺序保证隔离开关“先通后断”或在等电位状态下进行操作。
如给出线WL1送电时，必须先合QS1,再合QS3，最后合上断路器QF2；如停止供电，须先断开QF2，然后再拉开QS3,最后短开QS1。
此外:为防止误操作，除严格执行操作规程外，在隔离开关和相应的断路器之间，应加装电磁闭锁或机械闭锁。
3．单母线接线的特点优点：接线简单清晰、操作方便、设备少、投资小，隔离开关仅用于检修，不作为操作电器，不容易发生误操作。
缺点：（1）母线和母线隔离开关检修或故障时，将造成全部回路停电；（2）出线断路器检修时，该回路将停电。
4．主要用于小容量的发电厂和变电所中。
<二> 单母线分段接线single bus with two sections1.优点：可分段检修母线和母线隔离开关，减小母线故障的影响范围，缺点：出线断路器检修时，该出线停电。
2．运行方式⑴正常运行时,分段断路器DQF是断开的.在DQF上还装有备用电源自动投入装置，当任一电源失电，电源断路器断开后，DQF自动接通，保证全部线路的继续供电；⑵正常运行时，DQF是接通的任一母线故障，DQF断开，保证非故障段母线可以正常工作。
在可靠性要求不高时可以用隔离开关分段故障时将短时停电拉开分段隔离开关DQS后正常段母线即可恢复供电3.分段的数目取决于电源数量和容量。
段数分得越多故障时停电范围越小，但同时所用断路器等设备也增多，且运行也越复杂。
通常2～3段为宜，为减少母线故障的影响范围，应尽可能使一段母线上的电源功率与出线功率之和相等。
<三> 带旁路母线的单母线接线main and transfer bus旁路母线的作用：可以不停电地检修与它相连的任一断路器。
优点：可不停电检修任一出线断路器。
W—母线SW—旁路母线SQF—旁路断路SQS一旁路隔离开关虚线表示旁路母线系统也可以用来不断开电源的检修电源断路器。
1．正常运行时，旁路不带电。
2．隔离开关作为操作电器必须遵循的“等电位原则’，即判断操作前后隔离开关两端的电位。
检修QF之前的步骤：（1）先合隔离开关QS3，再合QS4；（2）合上SQF（对旁路母线充电检查）；（3）合上SQS；（4）断开QF；（5）断开QS1，再断开QS2。
3．适用范围由于旁路系统造价昂贵，同时使配电装置和运行复杂，所以规程规定：电压为35kV而出线在8回以上，110kV、6回以上，220kV、4回以上的屋外配电装置都可加设旁路母线。
6~10kV屋内配电装置，一般不装设旁路母线。
<四> 单母线分段带旁路的接线single bus with twosections andone transfer bus1. 用专门的分段断路器和旁路段路器，则断路器数目较多，造价较高，一般不用。
常用：以分段断路器兼作旁路断路器的接线形式，如上图所示。
2．正常运行时旁路母线不带电，以单母线分段方式运行分段断路器DQF及隔离开关QS1、QS2在闭合状态，QS3、QS4、QS5均断开。
3．单母线方式运行DQF作为旁路断路器运行，若闭合隔离开关QS1、QS4（此时QS2、QS3断开）及DQF，旁路母线即接至A段母线；若合上隔离开关QS2、QS3（此时QS1、QS4断开）及DQF，则旁路母线接至B段母线。
