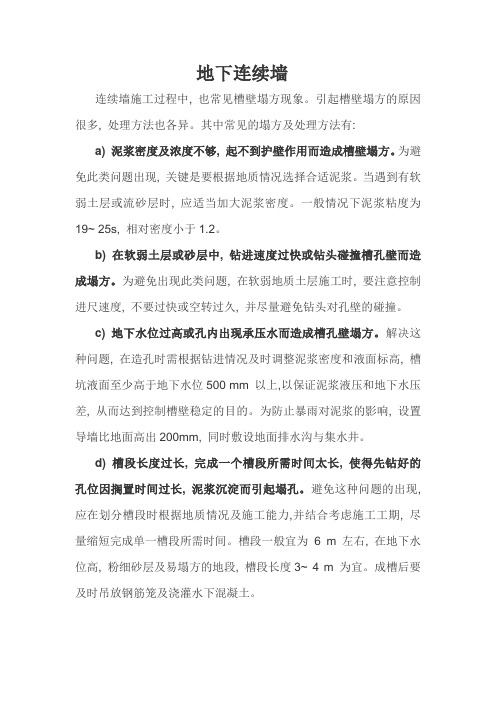

地下连续墙连续墙施工过程中, 也常见槽壁塌方现象。
引起槽壁塌方的原因很多, 处理方法也各异。
其中常见的塌方及处理方法有:a) 泥浆密度及浓度不够, 起不到护壁作用而造成槽壁塌方。
为避免此类问题出现, 关键是要根据地质情况选择合适泥浆。
当遇到有软弱土层或流砂层时, 应适当加大泥浆密度。
一般情况下泥浆粘度为19~ 25s, 相对密度小于1.2。
b) 在软弱土层或砂层中, 钻进速度过快或钻头碰撞槽孔壁而造成塌方。
为避免出现此类问题, 在软弱地质土层施工时, 要注意控制进尺速度, 不要过快或空转过久, 并尽量避免钻头对孔壁的碰撞。
c) 地下水位过高或孔内出现承压水而造成槽孔壁塌方。
解决这种问题, 在造孔时需根据钻进情况及时调整泥浆密度和液面标高, 槽坑液面至少高于地下水位500 mm 以上,以保证泥浆液压和地下水压差, 从而达到控制槽壁稳定的目的。
为防止暴雨对泥浆的影响, 设置导墙比地面高出200mm, 同时敷设地面排水沟与集水井。
d) 槽段长度过长, 完成一个槽段所需时间太长, 使得先钻好的孔位因搁置时间过长, 泥浆沉淀而引起塌孔。
避免这种问题的出现, 应在划分槽段时根据地质情况及施工能力,并结合考虑施工工期, 尽量缩短完成单一槽段所需时间。
槽段一般宜为 6 m 左右, 在地下水位高, 粉细砂层及易塌方的地段, 槽段长度3~ 4 m 为宜。
成槽后要及时吊放钢筋笼及浇灌水下混凝土。
e) 槽边地面附加荷载过大而造成槽孔塌方。
为避免这种问题的出现, 在施工槽段附近, 应尽可能避免堆放重物和大型机械的动、静荷载的影响, 吊放钢筋笼的起重设备应尽量远离槽边, 也可采用路基和厚钢板来扩散压力。
当上述几种情况出现严重塌方时, 可向槽内填入优质粘土至槽孔位上方2~ 3 m, 待沉积密实后再重新造孔。
f)混凝土浇灌过程中遇上槽壁严重塌方的处理若塌方时混凝土浇灌量不多, 应将钢筋笼吊起, 将混凝土清出并重新清孔后, 再安放钢筋笼及装导管浇灌混凝土。
地下连续墙施工技术介绍1. 地下连续墙简介地下连续墙是一种常见的地下工程支护结构，用于控制周围土体的变形并支撑施工坑壁。
它通过在地下挖掘一定深度的连续墙体来作为支撑结构，能够有效地解决地下工程中的土体稳定和水土保持问题。
2. 地下连续墙施工方法地下连续墙的施工通常分为以下几个步骤：2.1 地面工作在进行地下连续墙施工前，需要进行地面工作的准备。
首先，要清理工地，确保施工区域平整无障碍物。
其次，需要在地面上进行地形勘测和标线，确定连续墙的位置和尺寸。
2.2 基坑开挖根据连续墙的设计要求，进行基坑的开挖工作。
开挖的深度和规模要根据工程实际情况来确定，并采用适当的挖掘方式。
2.3 连续墙施工连续墙施工可以采用不同的方法，常见的包括：•挖孔灌注桩法：先进行挖孔，然后通过顺序灌注钢筋混凝土来形成连续墙。
•钢板桩法：使用钢板桩作为支撑结构，在挖掘基坑的同时，逐个安装钢板桩来形成连续墙。
•聚合物连续墙法：使用聚合物材料制作连续墙，常见的有聚乙烯材料和聚丙烯材料。
2.4 连续墙加固完成连续墙的施工后，还需要进行加固处理，以增强连续墙的稳定性和承载能力。
加固方式常见的有：•土钉加固：在连续墙的背面钻孔安装土钉，并注入胶结材料以增强墙体与土体的粘结力。
•钢筋混凝土加固：在连续墙的内部或外部加入钢筋混凝土构件，以增强其承载力。
•地锚加固：通过地锚等设施将连续墙与周围地质层牢固连接，提高整体稳定性。
3. 地下连续墙施工注意事项在地下连续墙的施工过程中，需要注意以下几点：3.1 地质环境要充分了解周围地质环境，包括土层、地下水位等因素的影响。
并采取相应的措施来应对潜在风险。
3.2 施工安全在进行连续墙施工时，要严格按照相关安全规范和施工标准进行操作，确保施工过程安全可靠。
3.3 施工质量要进行严格的质量控制，包括原材料的选择和检测，施工工艺的控制等。
确保连续墙的施工质量符合设计要求。
3.4 环境保护在施工过程中，要合理规划施工现场，注意环境保护和土地利用。

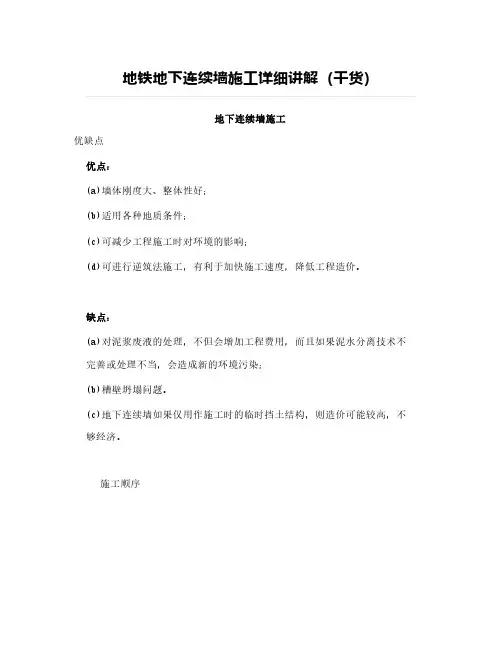

地铁地下连续墙施工详细讲解（干货）地下连续墙施工优缺点优点：(a)墙体刚度大、整体性好；(b)适用各种地质条件；(c)可减少工程施工时对环境的影响；(d)可进行逆筑法施工，有利于加快施工速度，降低工程造价。
缺点：(a)对泥浆废液的处理，不但会增加工程费用，而且如果泥水分离技术不完善或处理不当，会造成新的环境污染；(b)槽壁坍塌问题。
(c)地下连续墙如果仅用作施工时的临时挡土结构，则造价可能较高，不够经济。
施工顺序连续墙的分类支护基坑的连续墙，按其受力特性，又可分为四种型式：临时墙：单层墙叠合墙复合墙(1)现浇钢筋混凝土壁板式连续墙壁式连续墙厚度视地质条件、基坑深度、挖槽设备而定，有1000px、1500px、2000px、3000px等多种。
墙体配筋按强度和抗裂性计算而定。
钢筋间距不小于80mm。
保护层：临时墙大于60mm；永久墙大于100mm。
(2)预制钢筋混凝土连续墙预应力钢筋混凝土。
受吊装能力限制。
地下连续墙稳定性分析(1)泥浆槽壁稳定性分析泥浆槽壁稳定性的影响因素：地层性质槽内泥浆液位高度泥浆比重地下水位槽边荷载一次成槽长度槽的深度泥浆槽壁稳定性分析方法：二维楔形分析法考虑拱效应的三维分析法成槽设备目前使用的成槽机，按成槽机理可分为抓斗式、回转式和冲击式三种。
1-多头钻；2-机架；3-吸泥泵；4-振动筛；5-水力旋流器；6-泥浆搅拌机；7-螺旋输送机；8-泥浆池；9-泥浆沉淀池；10-补浆用输浆管；11-接头管；12-接头管顶升架；13-混凝土灌注机；14-混凝土吊斗；15-混凝土导管上的料斗；16-膨润土；17-轨道地下连续墙的施工方法施工工艺导墙施工、泥浆护壁、成槽、钢筋混凝土施工、接头处理。
导墙施工①导墙的作用a．控制地下连续墙施工精度；b．成槽时起挡土作用；c．重物支承台；d．维持稳定泥浆液面的作用。
②导墙的形式a．现浇钢筋混凝土结构；b．钢制装配式结构；c．预制钢筋混凝土结构。

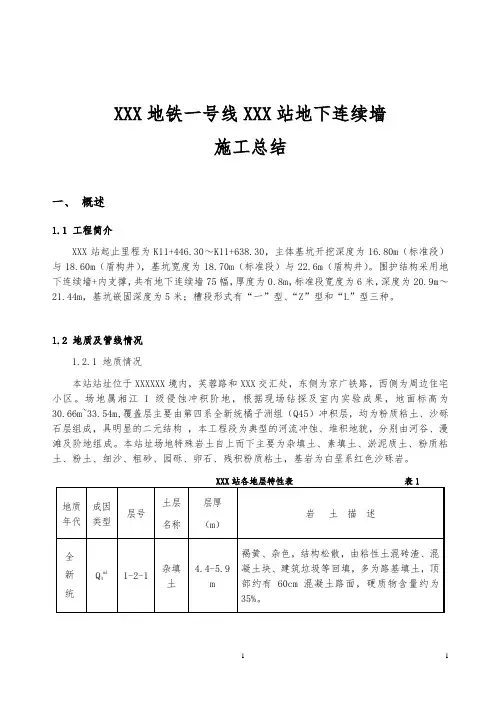

XXX地铁一号线XXX站地下连续墙施工总结一、概述1.1 工程简介XXX站起止里程为K11+446.30～K11+638.30，主体基坑开挖深度为16.80m（标准段）与18.60m（盾构井），基坑宽度为18.70m（标准段）与22.6m（盾构井）。
围护结构采用地下连续墙+内支撑，共有地下连续墙75幅，厚度为0.8m，标准段宽度为6米，深度为20.9m～21.44m，基坑嵌固深度为5米；槽段形式有“一”型、“Z”型和“L”型三种。
1.2 地质及管线情况1.2.1 地质情况本站站址位于XXXXXX境内，芙蓉路和XXX交汇处，东侧为京广铁路，西侧为周边住宅小区。
场地属湘江I级侵蚀冲积阶地，根据现场钻探及室内实验成果，地面标高为30.66m~33.54m,覆盖层主要由第四系全新统橘子洲组（Q45）冲积层，均为粉质粘土、沙砾石层组成，具明显的二元结构，本工程段为典型的河流冲蚀、堆积地貌，分别由河谷、漫滩及阶地组成。
本站址场地特殊岩土自上而下主要为杂填土、素填土、淤泥质土、粉质粘土、粉土、细沙、粗砂、园砾、卵石、残积粉质粘土，基岩为白垩系红色沙砾岩。
XXX站在地下连续墙施工过程中，其地质基本与设计相符，其中地下3～5m为杂填土，内含大量块石、混凝土块等建筑垃圾和生活垃圾，给施工成槽造成了巨大的困难。
1.2.2 管线情况车站所在位置管线繁多，对XXX站地下连续墙施工进度造成了严重的影响，其中有军缆、电信、城通、长信、移动、联通、电力、给水等管线，在施工过程中均进行了临时改迁和永久改迁。
1.3 人员配备情况根据项目部人员配置情况和施工过程的各个环节，进行各部门各岗位分工，明确岗位职责，责任落实到人，设立项目部施工生产管理机构（详见下图1：XXX站施工生产管理机构图）。
XXX站设架子队队长（工区长）1名，副队长1名，技术主管1名，施工员2名，技术员6名，安全员1名，材料员1名，资料员1名，机电管理人员2名。
人员及分工详见下表3，施工班组人员配备详见表4。
地下连续墙_(完整版)地下连续墙地下连续墙是一种常见的地下工程结构，它具有良好的抗水、抗压能力，广泛应用于建筑、交通、水利等领域。
本文将介绍地下连续墙的定义、施工方法以及应用案例，以帮助读者更好地了解和应用该技术。
一、地下连续墙的定义地下连续墙，顾名思义，就是在地下形成一道连续的墙体结构。
它可以防止地下水的渗透，同时还能承担地表和地下水的压力，使地下空间更加稳定和安全。
地下连续墙一般由混凝土、钢筋、灌浆材料等组成，具有很高的强度和耐久性。
二、地下连续墙的施工方法1. 基础准备地下连续墙的施工需要对场地进行充分的勘察和准备。
首先要确保地下连续墙的深度和宽度符合设计要求，其次要清理和处理地下的障碍物，确保施工的顺利进行。
2. 墙体的浇筑地下连续墙的墙体一般采用混凝土浇筑的方法。
在施工前，需要搭建相应的模板，并在模板内设置钢筋。
然后进行混凝土的搅拌和浇筑，确保墙体的一致性和强度。
3. 灌浆处理为了加强地下连续墙的防水和抗渗能力，还需要进行灌浆处理。
灌浆材料可以选择水泥浆、膨润土浆等，根据具体情况进行选择。
灌浆材料通过注入地下连续墙的空隙中，填充并固化，提高墙体的密封性和稳定性。
三、地下连续墙的应用案例地下连续墙在各个领域都有广泛的应用。
以下是几个典型的案例：1. 地铁隧道工程地下连续墙在地铁隧道工程中起到了重要作用。
它可以作为地铁隧道的支护结构，保证地铁隧道的稳定和安全。
同时，地下连续墙还可以防止地下水的渗透，提高隧道的防水性能。
2. 水利工程在水利工程中，地下连续墙主要用于堤坝、河道等地方的加固和护坡。
它可以有效地控制水流，防止土壤的冲刷和塌方，保护水利设施的完整性。
3. 地下车库工程地下连续墙也被广泛应用于地下车库的建设。
它可以作为地下车库的围护结构，提供强大的支撑力，确保车库的稳定和安全。
此外，地下连续墙还可以防止地下水的渗透，减少车库的湿气和污染。
总结：地下连续墙作为一种重要的地下工程结构，具有抗水、抗压能力强的特点，在建筑、交通、水利等领域得到了广泛的应用。

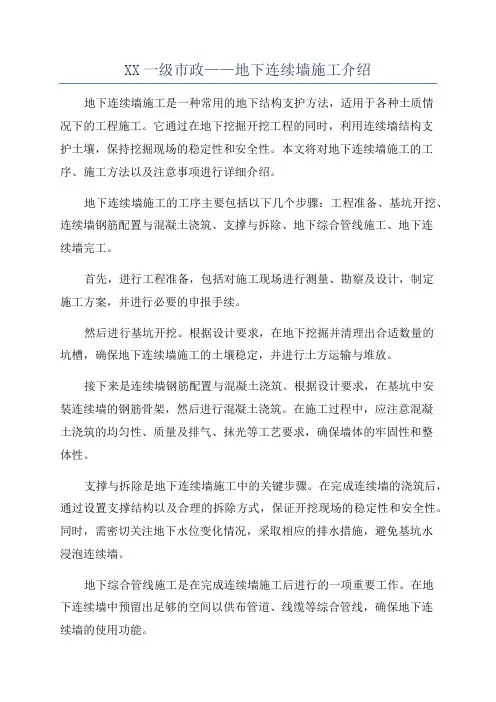

XX一级市政——地下连续墙施工介绍地下连续墙施工是一种常用的地下结构支护方法，适用于各种土质情况下的工程施工。
它通过在地下挖掘开挖工程的同时，利用连续墙结构支护土壤，保持挖掘现场的稳定性和安全性。
本文将对地下连续墙施工的工序、施工方法以及注意事项进行详细介绍。
地下连续墙施工的工序主要包括以下几个步骤：工程准备、基坑开挖、连续墙钢筋配置与混凝土浇筑、支撑与拆除、地下综合管线施工、地下连续墙完工。
首先，进行工程准备，包括对施工现场进行测量、勘察及设计，制定施工方案，并进行必要的申报手续。
然后进行基坑开挖。
根据设计要求，在地下挖掘并清理出合适数量的坑槽，确保地下连续墙施工的土壤稳定，并进行土方运输与堆放。
接下来是连续墙钢筋配置与混凝土浇筑。
根据设计要求，在基坑中安装连续墙的钢筋骨架，然后进行混凝土浇筑。
在施工过程中，应注意混凝土浇筑的均匀性、质量及排气、抹光等工艺要求，确保墙体的牢固性和整体性。
支撑与拆除是地下连续墙施工中的关键步骤。
在完成连续墙的浇筑后，通过设置支撑结构以及合理的拆除方式，保证开挖现场的稳定性和安全性。
同时，需密切关注地下水位变化情况，采取相应的排水措施，避免基坑水浸泡连续墙。
地下综合管线施工是在完成连续墙施工后进行的一项重要工作。
在地下连续墙中预留出足够的空间以供布管道、线缆等综合管线，确保地下连续墙的使用功能。
最后是地下连续墙的完工。
在实施地下连续墙施工后，进行验收，确保施工质量符合设计要求。
同时，进行清理工程现场，恢复地面的平整度和美观度。
在地下连续墙施工过程中，需要注意以下几点：1.地下连续墙的材料选用应符合相关标准，并进行质量检验，确保施工质量。
2.在连续墙施工过程中，必须按照施工方案进行施工，不得擅自更改。
3.在地下连续墙施工中，需要根据现场土体情况，合理设置支撑结构，确保开挖现场的稳定性。
4.施工过程中应密切关注地下水位变化情况，采取相应措施进行排水，避免水浸泡连续墙。
