电力变压器温度相关标准

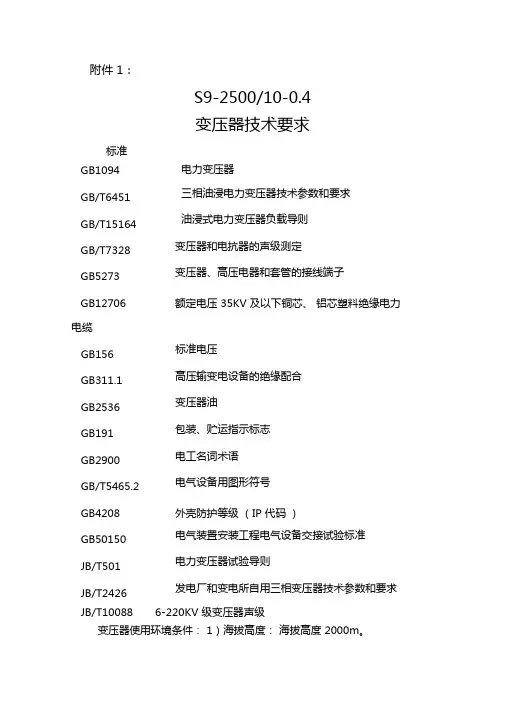

附件 1：S9-2500/10-0.4变压器技术要求标准GB1094 电力变压器GB/T6451 三相油浸电力变压器技术参数和要求GB/T15164 油浸式电力变压器负载导则GB/T7328 变压器和电抗器的声级测定GB5273 变压器、高压电器和套管的接线端子GB12706 额定电压 35KV 及以下铜芯、铝芯塑料绝缘电力电缆GB156 标准电压GB311.1 高压输变电设备的绝缘配合GB2536 变压器油GB191 包装、贮运指示标志GB2900 电工名词术语GB/T5465.2 电气设备用图形符号GB4208 外壳防护等级（IP 代码）GB50150 电气装置安装工程电气设备交接试验标准JB/T501 电力变压器试验导则JB/T2426 发电厂和变电所自用三相变压器技术参数和要求JB/T10088 6-220KV 级变压器声级变压器使用环境条件： 1）海拔高度：海拔高度 2000m。

2）环境温度和冷却介质温度：最高气温： +45° C。

多年平均温度： 20° C 。

最低气温： -10 ° C。

3）安装地点 : 户外4）地震基本烈度:叫度5）地面水平方向加速度 0.2g, 地面垂直方向加速度 0.1g（安全系数为 1.67）三 . 变压器技术参数1）型式 : 户外式三相双绕组铜线圈油浸式自冷变压器2）型号 :S9-2500/10-0.43）频率 :50HZ4）台数 :1 台5）相数 :3 相6）额定电压:高压侧10KV,低压侧0.4 KV7）电压组合及分接范围： 10±2x2.5%/0.4KV。

8）联结组标号： Y， yno。

9）短路阻抗： Ud=4.5%10）系统最高运行电压 :11.5 KV11 ）绝缘介质 : 国产 25 号变压器油12）冷却方式:ONAN13）绕组绝缘耐热等级:A级14）变压器的绝缘水平：按国标 GB1094.3《电力变压器》及 GB311.1《高压输变电设备的绝缘配合》的规定.（套管的内绝缘水平高于或等于相应绕组的绝缘水平）变压器额定绝缘水平:16）损耗及空载电流标准:变压器在输出额定容量时，损耗按以下标准:空载损耗:3450W负载损耗:20000W空载电流:0.4%17）温升限值分接电压为额定电压并供给额定容量时，其温升实测值不超过以下规定的温升限值18）过负荷能力经以上负荷运行后，变压器线圈最高温度不超过 140C19）变压器过激磁允许时间由于工频电压和频率变化引起的变压器过激磁，其持续时间符合下表规定：20）承受短路的能力变压器满载及任何插头位置情况下，应能承受出口三相短路产生的短路电流3秒钟而无损坏，且线圈最高平均温度不超过 250 • C21）声压级噪音水平按照GB/T7328〈〈变压器和电抗器声级测量》、JB/T10088《6-220KV 变压器声级》的测量方法和规定，变压器的声压级噪音水平满足以下要求：当变压器满载运行时，在距离设备 0.3m 处测量，变压器的声压噪音水平不大于65dB(A)。

35kV电力变压器技术规范2.1使用环境条件2.1.1 周围空气温度极端最高温度 41.5℃极端最低温度 -15.1℃2.1.2 海拔高度1～100m2.1.3 最大风速 20m/s2.1.4 多年平均相对湿度 71%2.1.5 地震动峰值加速度 0.10g（地震烈度按7级考虑）2.1.6 污秽等级Ⅳ级2.1.7 覆冰厚度 10mm2.1.8 系统概况2.1.8.1系统额定电压 35kV2.1.8.2系统最高电压 40.5kV2.1.8.3系统额定频率 50Hz2.1.8.4系统中性点接地方式2.1.9 安装地2.1.9.2 35kV、6KV布置在室内。

2.1.10 电气主接线2.1.10.1 35KV电缆与变压器的方案采用单元接线，电压经变压器降至6KV，由开关柜作为变电站出线柜分别送出。

2.1.10.2 35kV、6KV母线为单母线接线，其中6KV为单母双进线柜，母线上安装PT消弧消谐成套设备。

2.2 应遵循的主要现行规范、标准GB1094 《电力变压器》GB/T6451 《三相油浸式电力变压器技术参数和要求》GB/T16274 《油浸式电力变压器机会速参数和要求500kV级》GB311.1 《高压输变电设备的绝缘配合》GB/T16434 《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》GB/T15164 《油浸式电力变压器负载导则》GB763 《交流高压电器在长期工作时的发热》GB2900 《电工名词术语》GB5273 《变压器、高压电器和套管的接线端子》GB2536 《变压器油》GB7328 《变压器和电抗器的声级测定》GB7449 《电力变压器和电抗器的雷电冲击和操作冲击试验导则》GB156 《标准电压》GB191 《包装贮运标志》GB50229 《火力发电厂与变电所设计防火规范》GB5027 《电力设备典型消防规程》GB4109 《交流电压高于1000V的套管通用技术条件》GB10237 《电力变压器绝缘水平和绝缘试验外绝缘的空气间隙》GB 1208 《电流互感器》GB 16847 《保护用电流互感器暂态特性技术要求》DL/T 725 《电力用电流互感器订货技术条件》GB/T5582 《高电压电力设备外绝缘污秽等级》GB50150 《电气装置安装工程电气设备交接试验标准》JB/T5356 《电流互感器试验导则》GB／T 1804 《一般公差未注公差的线性和角度尺寸的公差》GB 4208 《外壳的防护等级(IP代码)》GB/T 11022 《高压开关设备和控制设备标准的共用技术条件》GB1985 《交流高压隔离开关和接地开关》GB/T5582 《高压电力设备外绝缘污秽等级》GB 4585.2 《交流系统用高压绝缘子人工污秽试验方法固体层法》GB/T 13540 《高压开关设备抗地震性能试验》DL/T 593 《高压开关设备的共用订货技术条件》GB8287.1 《高压支柱瓷绝缘子第一部分：技术条件》GB/T8287.2 《高压支柱瓷绝缘子第二部分：尺寸与特性》GB11604 《高压电器设备无线电干扰测试方法》DL/T486 《交流高压隔离开关和接地开关订货技术条件》GB 7354 《局部放电测量》GB 11032 《交流无间隙金属氧化物避雷器》JB/Z336 《避雷器用橡胶密封件及材料规范》GB772 《高压电瓷元件技术条件》DL/T620 《交流电气装置的过电压保护和绝缘配合》《防止电力生产重大事故的二十五项重点要求》（以上标准均执行最新版本）2.3 变压器基本技术参数2.3.1 型式：三相、双线圈、铜导线绕制、有载调压、高阻抗、低损耗、油浸式全密封将压变压器。

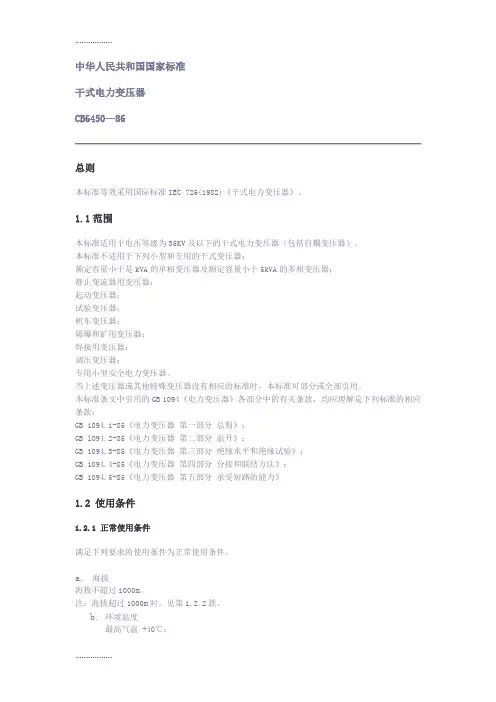

中华人民共和国国家标准干式电力变压器CB6450—86总则本标准等效采用国际标准IEC 726(1982)《干式电力变压器》。

1.1范围本标准适用于电压等级为35KV及以下的干式电力变压器（包括自耦变压器）。

本标准不适用于下列小型和专用的干式变压器：额定容量小于是kVA的单相变压器及额定容量小于5kVA的多相变压器；静止变流器用变压器；起动变压器；试验变压器；机车变压器；隔爆和矿用变压器；焊接用变压器：调压变压器；专用小型安全电力变压器。

当上述变压器或其他特殊变压器没有相应的标准时，本标准可部分或全部引用。

本标准条文中引用的GB 1094《电力变压器》各部分中的有关条款，均应理解是下列标准的相应条款：GB 1094.1-85《电力变压器第一部分总则》；GB lO94.2-85《电力变压器第二部分温升》：GB 1094.3-85《电力变压器第三部分绝缘水平和绝缘试验》；GB 1094.4-85《电力变压器第四部分分接和联结方法》；GB 1094.5-85《电力变压器第五部分承受短路的能力》1.2 使用条件1.2.1 正常使用条件满足下列要求的使用条件为正常使用条件。

a.海拔海拔不超过1000m。

注：海拔超过1000m时，见第1.2.2款。

b.环境温度最高气温+40℃；最高日平均气温+30℃;最高年平均气温+20℃;最低气温 -30℃(适用于户外式变压器)；最低气温 -5℃(适用于户内式变压器)。

注：越过这些温度时，见第1.2.2款。

c.电源电压的波形电源电压的波形近似于正弦波。

d.多相电源电压的对称性多相变压器所连接的电源电压应近似对称。

1.2.2特殊使用条件的规定用户应在询价单中详细提出在第1.2.1款正常使用条件中尚未包括的使用条件(见附录A及附录B)。

为不符合第1.2.1款规定的正常使用条件而设计的变压器，例如冷却空气温度更高或海拔超过1000m，其定额及试验方面的补充方面的补充要求（在规定范围以内的）见第3.2.2、3.2.3款和4.2条。

油浸式变压器a级绝缘温升标准概述说明以及解释1. 引言1.1 概述在电力系统中，油浸式变压器被广泛使用来传输、分配和转换电能，它具有良好的绝缘性能和高效的能量转换效率。

然而，由于工作过程中会产生一定的热量，变压器内部温度会升高，这可能会对其正常运行造成影响甚至损坏。

因此，确保变压器的绝缘温升在安全范围内是非常关键的。

1.2 文章结构本文将就油浸式变压器a级绝缘温升标准进行详细介绍和解释。

首先，我们将提供背景介绍，包括变压器基本原理、油浸式变压器的优势和应用以及绝缘温升标准的重要性。

接下来，文中将重点探讨a级绝缘温升标准的制定与演变，包括定义和分类，并回顾其制定历史并探讨更新与改进情况。

随后，在第四节中，我们将详细说明和解释油浸式变压器a级绝缘温升标准的主要要求和指标，并对其在实际应用中的局限性进行分析。

最后，我们将总结本文，并对未来a级绝缘温升标准研究方向进行展望。

1.3 目的本文的目的是全面介绍油浸式变压器a级绝缘温升标准，解释其制定与演变过程以及说明和分析在实际应用中可能存在的问题。

通过本文的阐述，读者将能够深入了解a级绝缘温升标准的重要性，并了解如何提高其符合性。

同时，本文也为今后关于a级绝缘温升标准的研究提供了展望和参考。

2. 背景介绍2.1 变压器基本原理变压器是一种电气设备，用于变换交流电的电压和电流。

它基于电磁感应的原理工作，由主要包括一个铁芯和绕组两部分组成。

通过将输入绕组连接到交流电源，变压器可以将高电压低电流的输入信号转化为低电压高电流的输出信号（降压变压器）或者反之（升压变压器）。

这种通过互感作用实现能量转移的装置在各个领域广泛应用。

2.2 油浸式变压器的优势和应用油浸式变压器是一种常见的变压器类型，其绕组和铁芯都被油浸泡以提供冷却和绝缘保护。

与干式变压器相比，油浸式变压器具有以下优点：- 有效冷却：油能够快速传导热量，使得油浸式变压器能够更好地散热。

- 良好的绝缘性能：油具有良好的绝缘特性，在高温下也能提供可靠的保护。

变压器技术规范要求变压器是电力系统中常用的电力传输和分配设备，其性能和质量直接影响着电力系统的可靠性和稳定性。

为了保证变压器的性能和质量，制定了一系列的技术规范要求。

1.标准化和规范化：变压器的制造、检测和运行应符合国家及行业相关的标准和规范，如国家标准GB/T6451《变压器》、GB1094《电力变压器》等。

制定统一的标准和规范，可以确保不同厂家生产的变压器具备相同的性能和质量要求。

2.产品设计要求：变压器的产品设计应确保其结构合理、可靠性高、使用寿命长。

在变压器的设计中，需要满足一些基本要求，如合理的电气参数设计、低损耗和低噪音设计、良好的散热设计等。

3.材料和部件要求：变压器的主要部件和材料应具备良好的导电、绝缘、机械强度和耐腐蚀性能。

例如，变压器的绕组应选用高纯度铜或铝材料制造，绝缘材料应具备高绝缘强度和热稳定性。

4.检测和试验要求：变压器的制造过程中需要进行一系列的检测和试验，以确保产品符合设计要求并具备良好的性能和质量。

常见的检测和试验包括外观质量检查、电气参数测试、绝缘电阻测试、短路试验、负载试验等。

5.运行和维护要求：变压器的运行和维护应按照相关规范和要求进行，以确保其安全可靠的运行。

运行时需要对变压器的温度、振动、噪音等进行监测和记录，及时发现并处理异常情况。

维护方面需要进行定期的绝缘测试、油质检测、机械检查等。

6.环境保护要求：电力变压器在整个寿命期内应满足环境保护的要求。

在制造过程中，应采用环保材料和工艺，控制废气、废水和废弃物的排放。

变压器应具备可回收和可再生利用的特性。

7.安全要求：变压器在运行中应满足相关的安全要求，如防止触电危险、防火防爆等。

变压器的绝缘、接地和连接应符合安全规范，运行时应定期进行绝缘电阻测试，确保安全可靠。

总之，变压器技术规范要求涉及产品设计、材料选择、制造工艺、检测试验、运行维护等各个环节，旨在确保变压器具备良好的性能和质量，为电力系统的运行提供可靠的保障。

变压器标准GB（国家标准）系列由中华人民共和国国家质量监督检验检疫总局、中国国家标准化管理委员会联合发布。

DL（电力行业）、JB（机械行业标准）系列标准由中华人民共和国国家发展和改革委员会发布。

CECS为中国工程建设标准化协会标准。

Q/GDW（电力负荷管理系统数据传输规约）为国家电网公司企业标准。

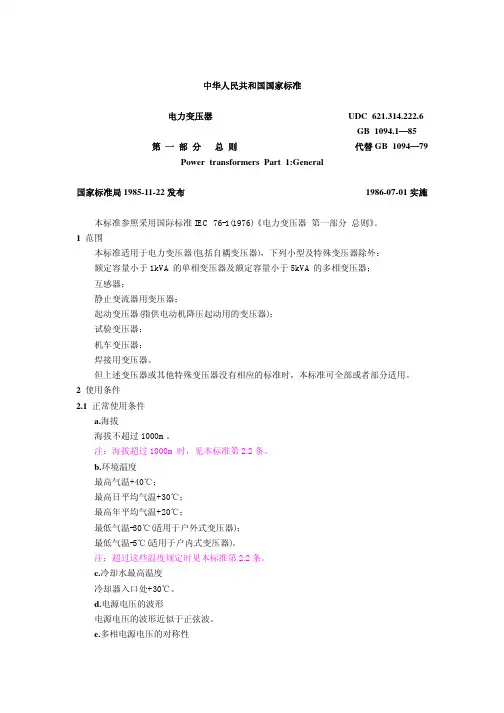

1、电力变压器第1部分总则(GB1094·1-1996)本标准适用于三相和单相电力变压器(包括自耦变压器)。

小型和专用变压器（如：额定容量小于1kVA 的单相变压器和额定容量小于5kVA的三相变压器；互感器；变流变压器；电机车牵引变压器；起动变压器；试验变压器；电焊变压器）没有相应的标准时，可参照本标准。

2、电力变压器第2部分温升(GB1094·2-1996)本标准规定了变压器冷却方式的标志、变压器温升限值及温升试验方法。

本标准适用于符合GB1094.1规定的电力变压器。

3、电力变压器第3部分:绝缘水平、绝缘试验和外绝缘空气间隙(GB1094·3-2003)本标准适用于GB 1094.1所规定的单相和三相油浸式电力变压器，但某些小型和专用变压器除外。

本标准是按设备最高电压Um和相应的额定绝缘水平对变压器绕组进行检验的。

4、电力变压器第4部分:电力变压器和电抗器的雷电冲击和操作冲击试验导则（GB/T1094·4-2005）本部分目的是对电力变压器的雷电冲击和操作冲击试验的现行方法提供一个准则并作一些说明，以作为GB 1094．3的补充。

本部分通常也适用于电抗器试验(见GB/T 10229)，当它与电力变压器所用的试验方法有不同之处时，将单独给出专门的叙述。

本部分包括波形、连同试验接线在内的试验回路、试验时接地的实施、故障探测方法、试验程序、测量技术以及试验结果的判断等方面。

本部分所述的一些试验技术尽可能地采用了GB/T 16927．1和GB/T 16927.2所推荐的内容。

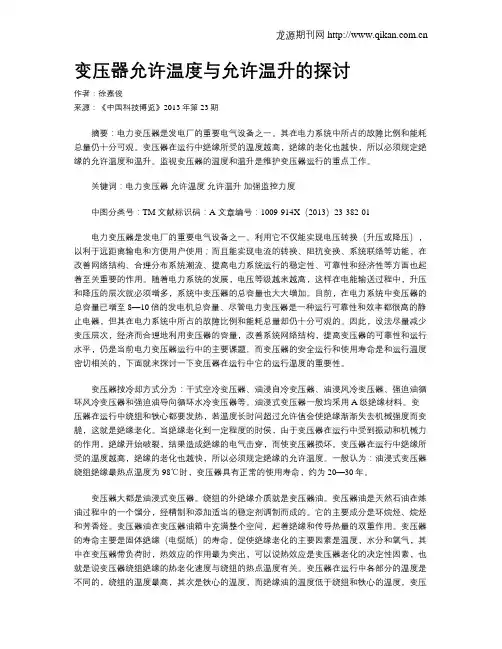

变压器允许温度与允许温升的探讨作者：徐嘉俊来源：《中国科技博览》2013年第23期摘要：电力变压器是发电厂的重要电气设备之一。

其在电力系统中所占的故障比例和能耗总量仍十分可观。

变压器在运行中绝缘所受的温度越高，绝缘的老化也越快，所以必须规定绝缘的允许温度和温升。

监视变压器的温度和温升是维护变压器运行的重点工作。

关键词：电力变压器允许温度允许温升加强监控力度中图分类号：TM 文献标识码：A 文章编号：1009-914X（2013）23-382-01电力变压器是发电厂的重要电气设备之一。

利用它不仅能实现电压转换（升压或降压），以利于远距离输电和方便用户使用；而且能实现电流的转换、阻抗变换、系统联络等功能，在改善网络结构、合理分布系统潮流、提高电力系统运行的稳定性、可靠性和经济性等方面也起着至关重要的作用。

随着电力系统的发展，电压等级越来越高，这样在电能输送过程中，升压和降压的层次就必须增多，系统中变压器的总容量也大大增加。

目前，在电力系统中变压器的总容量已增至8—10倍的发电机总容量、尽管电力变压器是一种运行可靠性和效率都很高的静止电器，但其在电力系统中所占的故障比例和能耗总量却仍十分可观的。

因此，设法尽量减少变压层次，经济而合理地利用变压器的容量，改善系统网络结构，提高变压器的可靠性和运行水平，仍是当前电力变压器运行中的主要课题。

而变压器的安全运行和使用寿命是和运行温度密切相关的，下面就来探讨一下变压器在运行中它的运行温度的重要性。

变压器按冷却方式分为：干式空冷变压器、油浸自冷变压器、油浸风冷变压器、强迫油循环风冷变压器和强迫油导向循环水冷变压器等。

油浸式变压器一般均采用A级绝缘材料。

变压器在运行中绕组和铁心都要发热，若温度长时间超过允许值会使绝缘渐渐失去机械强度而变脆，这就是绝缘老化。

当绝缘老化到一定程度的时侯，由于变压器在运行中受到振动和机械力的作用，绝缘开始破裂，结果造成绝缘的电气击穿，而使变压器损坏。

变压器试验标准随着电力系统的发展，变压器作为电力系统的重要组成部分之一，其性能和可靠性的保证变得尤为重要。

为了确保变压器的正常运行和安全性能，需要对其进行各种试验。

本文将详细介绍变压器试验标准，包括常见的试验项目及其要求。

一、外观检查变压器试验之前，首先要进行外观检查。

检查变压器外壳、接线端子、油箱、绝缘材料等是否存在损坏、老化、腐蚀等问题。

外观检查是为了保证变压器试验的准确性和安全性。

二、绝缘电阻试验绝缘电阻试验是变压器试验的重要项目之一。

变压器的绝缘性能直接影响其正常运行和安全性能。

绝缘电阻试验的要求是在特定温度和湿度条件下，测量变压器的绝缘电阻值，以评价其绝缘性能。

三、过负荷试验过负荷试验是为了验证变压器在额定负荷和超负荷条件下的运行可靠性。

通过在一定时间内施加额定负荷以上的负荷，观察变压器的温升和电流等参数是否正常。

过负荷试验的要求是确保变压器的绝热材料和冷却系统能够正常工作，以及变压器能够持续运行的能力。

四、绕组电阻测量绕组电阻测量是变压器试验中的一项基本项目。

通过测量主绕组、中性点和高压绕组、低压绕组的电阻值，可以评估绕组接头的接触性能和变压器的线圈质量。

测量时要保证测量仪器的准确性，并采取适当的措施，如平均值测量、温度修正等，以获得准确的电阻值。

五、绕组变比测量绕组变比测量是为了验证变压器的变比是否符合设计要求。

通过测量变压器主绕组与各相与相之间、高压绕组与低压绕组之间的变比，以确保变压器的输出电压与额定电压一致。

六、油质试验油质试验是变压器试验中的重要环节，可以评估变压器绝缘材料的性能和油的污染程度。

包括油的电气特性、介电损耗、油的闪点和耐磨损性等指标的测试。

七、局部放电试验局部放电试验是对变压器的绝缘系统进行评估的常用方法。

通过在一定电压下观察和监测变压器内部可能存在的局部放电现象，以判断绝缘系统的质量和性能。

局部放电试验要求使用高灵敏度的局部放电检测设备，并根据试验结果进行合理的评估和判定。

ICS 29.180K 41国家质量监督检验检疫总局发布目 次前言 (IV)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (2)4 运行条件 (2)4.1概述 (2)4.2正常使用条件 (2)4.3电磁兼容（EMC） (2)4.4特殊使用条件 (3)4.5运输和贮存条件 (3)5 分接 (3)6 联结组 (3)7 承受短路的能力 (3)8 额定值 (3)8.1概述 (3)8.2额定容量 (4)8.3额定容量优先值 (4)8.4高于额定电压时的运行 (4)8.5风机冷却时的运行 (4)8.6置于外壳内的运行 (4)9 铭牌 (4)9.1固定于变压器上的铭牌 (4)9.2固定于变压器外壳上的铭牌 (5)10 冷却方式的标志 (5)10.1标志代号 (5)10.2字母代号的排列 (5)11 温升限值 (5)11.1正常温升限值 (5)11.2为较高的冷却空气温度或特殊的空气冷却条件而设计的变压器的温升降低 (6)11.3高海拔处的温升修正 (6)12 绝缘水平 (6)12.1概述 (6)12.2用于高海拔处的变压器 (6)13 气候、环境和燃烧性能等级 (7)13.1气候等级 (7)13.2环境等级 (7)13.3燃烧性能等级 (7)13.4气候、环境和燃烧性能等级的试验准则 (7)14 试验的一般要求 (7)15 绕组电阻测量（例行试验） (8)16 电压比测量和联结组标号检定（例行试验） (8)17 短路阻抗和负载损耗测量（例行试验） (8)18 空载损耗和空载电流测量（例行试验） (8)19 外施耐压试验（例行试验） (8)20 感应耐压试验（例行试验） (8)21 雷电冲击试验（型式试验） (8)22 局部放电测量（例行试验和特殊试验） (9)22.1概述 (9)22.2基本测量线路（仅为典型线路） (9)22.3测量线路的校准 (9)22.4电压施加方式 (9)22.5局部放电接受水平 (10)23 温升试验（型式试验） (10)23.1概述 (10)23.2施加负载的方法 (10)23.3降低电流下的绕组温升校正 (12)23.4稳态条件的确定 (13)24 声级测定（特殊试验） (13)25 短路承受能力试验（特殊试验） (13)26 环境试验（特殊试验） (13)26.1概述 (13)26.2试验的有效性 (13)26.3试验程序 (13)27 气候试验（特殊试验） (14)27.1概述 (14)27.2试验的有效性 (14)27.3 C1级变压器的气候试验（热冲击试验） (14)27.4 C2级变压器的气候试验（热冲击试验） (15)28 燃烧性能试验（特殊试验） (15)28.1概述 (15)28.2腐蚀性及有害性气体逸出的检测 (15)28.3 F1级变压器的燃烧性能试验 (15)28.4待测参量和测量装置 (19)28.5不带试品时试验箱的校准 (19)28.6试验方法 (19)28.7试验报告 (19)28.8试验结果的评价准则 (20)29 偏差 (20)30 防止直接接触的保护 (20)31 外壳防护等级 (20)32 接地端子 (20)33 询价和订货时需要的信息 (20)34安装和安全方面的信息 (20)附录A （资料性附录）本部分章、条、表编号与IEC 60076-11：2004章、条、表编号对照 (21)附录B （资料性附录）本部分与IEC 60076-11：2004的技术性差异及其原因 (22)附录C （资料性附录） IEC 60076-11:2004中有关北美地区的绝缘水平 (23)附录D （资料性附录）干式变压器的安装与安全 (24)D.1 使用说明书 (24)D.2 安装与安全 (24)D.2.1 概述 (24)D.2.2 变压器自身的安全 (24)D.2.3 安装注意事项 (24)D.2.4 安装设计人员应做好的如下事项 (25)图1 单相变压器局部放电试验的基本测量线路 (9)图2 三相变压器局部放电试验的基本测量线路 (9)图3 局部放电例行试验的施加电压方式 (10)图4 局部放电特殊试验的施加电压方式 (10)图5 单相相互负载法示例 (12)图6 三相相互负载法示例 (12)图7 试验箱 (17)图8 试验箱详细尺寸 (18)表1 字母代号 (5)表2 绕组温升限值 (5)表3 绝缘水平 (6)表4 试验顺序 (7)表5 试验箱的尺寸（见图7和图8） (16)表 A.1 本部分章、条编号与IEC 60076-11：2004章、条编号对照 (21)表 A.2 本部分表的编号与IEC 60076-11：2004表的编号对照 (21)表 B.1 本部分与IEC 60076-11：2004的技术性差异及其原因 (22)表 C.1 绝缘水平—按北美实践 (23)前 言本部分的第1章、第2章、第3章、第6章、第33章和第34章为推荐性的，其余为强制性的。

干变变压器铁芯温度标准# 《干变变压器铁芯温度标准》## 一、前言嘿，朋友们！今天咱们来聊聊干变变压器铁芯温度标准这个事儿。

你知道吗，在电力系统里，干变变压器可是个相当重要的角色呢。

就像一个默默工作的大功臣，把电能变来变去，输送到各个需要的地方。

而铁芯呢，就像是干变变压器的心脏一样重要。

要是铁芯温度不正常，那就好比人的心脏出问题了，整个变压器都可能跟着“生病”。

所以呀，咱们得搞清楚铁芯温度的标准，这样才能保证变压器健康工作，电力供应也就稳稳当当的啦。

## 二、适用范围1. 电力变电站- 在电力变电站里，有各种各样的变压器在工作。

干变变压器被广泛应用于站内的不同电压等级的变换。

比如说，从高压电变成适合站内设备使用的中压或者低压电。

这个时候，铁芯温度标准就非常关键啦。

不管是大型的枢纽变电站，还是小型的配电站，只要用到了干变变压器，这个标准就得遵守。

要是不遵守的话，就像你在大热天让工人在没有空调的车间里长时间高强度工作一样，变压器很快就会出故障的。

2. 工业厂房- 很多工业厂房里也有自己的电力供应系统，干变变压器常常被用来满足厂房里各种设备的用电需求。

像一些大型的制造工厂，有很多大型的机器设备，它们对电力的稳定性要求很高。

干变变压器就得一直正常工作，铁芯温度必须在标准范围内。

如果铁芯温度过高，可能会导致变压器自动保护停机，那厂房里的设备可就都得停工了，这损失可就大了去了。

3. 商业建筑- 商业建筑里，比如大型商场、写字楼之类的，里面有很多电器设备，像空调、电梯、照明设备等等。

干变变压器负责把从电网来的电进行转换，然后分配到各个设备。

这里的干变变压器铁芯温度也得符合标准。

你想啊，如果铁芯温度过高，可能会引发火灾等安全事故，那商场里的人可就危险了，写字楼里的办公人员也得赶紧疏散，多可怕呀。

## 三、术语定义1. 干变变压器- 说白了，干变变压器就是一种不用油来绝缘和冷却的变压器。

它主要靠空气或者固体绝缘材料来进行绝缘和散热。

电力变压器的温升计算与散热设计电力变压器作为电力系统中至关重要的设备之一，其正常运行需要保持温度稳定，以确保设备性能和寿命。

本文将介绍电力变压器的温升计算方法以及散热设计原则，以帮助读者更好地理解和应用于实际工程。

一、电力变压器的温升计算电力变压器的温升计算主要基于电流密度和导热方程进行。

下面将分别介绍电流密度的计算和导热方程的应用。

1. 电流密度的计算电流密度是电力变压器温升计算的重要参数之一。

其计算公式如下：电流密度 = 传导电流 / 导体横截面积传导电流是指变压器中通过导体的电流总量，可以通过电压和线路电阻计算得到。

导体横截面积可以由导线的材料、尺寸等参数确定。

2. 导热方程的应用导热方程是电力变压器温度分布计算的基础，其计算公式如下：Q = k × A × ΔT / LQ：单位时间内传导的热量k：导热系数A：导热面积ΔT：温度差L：热传导路径长度通过导热方程，可以计算出变压器各部分的温度分布情况，有效指导散热设计。

二、电力变压器的散热设计电力变压器的散热设计是为了确保设备的温度稳定在安全范围内，以提高设备的可靠性和寿命。

以下是几个常见的散热设计原则。

1. 合理的散热结构设计变压器的散热结构设计应充分考虑热量传递和热量分配情况。

通常采用散热片、散热器、风扇等结构，在保证散热效果的同时要尽量减小设备的体积和噪音。

2. 散热介质的选择散热介质的选择对于电力变压器的散热效果至关重要。

常见的散热介质包括风、水和油。

根据具体情况选择合适的散热介质，并确保散热介质的流通和更替。

3. 散热性能的检测和监控对于电力变压器的散热性能应定期进行检测和监控，及时发现散热问题并采取相应的措施。

可以使用红外热像仪等设备对变压器进行温度检测，确保设备的正常运行。

三、总结电力变压器的温升计算与散热设计是电力系统中不可或缺的重要环节。

通过合理地计算电流密度和应用导热方程，可以有效地预测变压器温升情况。

35kV电力变压器技术规范135kV电力变压器技术规范2.1使用环境条件2.1.1 周围空气温度极端最高温度41.5℃极端最低温度 -15.1℃2.1.2 海拔高度1～100m2.1.3 最大风速20m/s2.1.4 多年平均相对湿度71%2.1.5 地震动峰值加速度0.10g（地震烈度按7级考虑）2.1.6 污秽等级Ⅳ级2.1.7 覆冰厚度10mm2.1.8 系统概况2.1.8.1系统额定电压35kV2.1.8.2系统最高电压40.5kV2.1.8.3系统额定频率50Hz2.1.8.4系统中性点接地方式2.1.9 安装地2.1.9.2 35kV、6KV布置在室内。

2.1.10 电气主接线2.1.10.1 35KV电缆与变压器的方案采用单元接线，电压经变压器降至6KV，由开关柜作为变电站出线柜分别送出。

2.1.10.2 35kV、6KV母线为单母线接线，其中6KV为单母双进线柜，母线上安装PT消弧消谐成套设备。

2.2 应遵循的主要现行规范、标准GB1094 《电力变压器》GB/T6451 《三相油浸式电力变压器技术参数和要求》GB/T16274 《油浸式电力变压器机会速参数和要求500kV级》GB311.1 《高压输变电设备的绝缘配合》GB/T16434 《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》GB/T15164 《油浸式电力变压器负载导则》GB763 《交流高压电器在长期工作时的发热》GB2900 《电工名词术语》GB5273 《变压器、高压电器和套管的接线端子》GB2536 《变压器油》GB7328 《变压器和电抗器的声级测定》GB7449 《电力变压器和电抗器的雷电冲击和操作冲击试验导则》GB156 《标准电压》GB191 《包装贮运标志》GB50229 《火力发电厂与变电所设计防火规范》GB5027 《电力设备典型消防规程》GB4109 《交流电压高于1000V的套管通用技术条件》GB10237 《电力变压器绝缘水平和绝缘试验外绝缘的空气间隙》GB 1208 《电流互感器》GB 16847 《保护用电流互感器暂态特性技术要求》DL/T 725 《电力用电流互感器订货技术条件》GB/T5582 《高电压电力设备外绝缘污秽等级》GB50150 《电气装置安装工程电气设备交接试验标准》JB/T5356 《电流互感器试验导则》GB／T 1804 《一般公差未注公差的线性和角度尺寸的公差》GB 4208 《外壳的防护等级(IP代码)》GB/T 11022 《高压开关设备和控制设备标准的共用技术条件》GB1985 《交流高压隔离开关和接地开关》GB/T5582 《高压电力设备外绝缘污秽等级》GB 4585.2 《交流系统用高压绝缘子人工污秽试验方法固体层法》GB/T 13540 《高压开关设备抗地震性能试验》DL/T 593 《高压开关设备的共用订货技术条件》GB8287.1 《高压支柱瓷绝缘子第一部分：技术条件》GB/T8287.2 《高压支柱瓷绝缘子第二部分：尺寸与特性》GB11604 《高压电器设备无线电干扰测试方法》DL/T486 《交流高压隔离开关和接地开关订货技术条件》GB 7354 《局部放电测量》GB 11032 《交流无间隙金属氧化物避雷器》JB/Z336 《避雷器用橡胶密封件及材料规范》GB772 《高压电瓷元件技术条件》DL/T620 《交流电气装置的过电压保护和绝缘配合》《防止电力生产重大事故的二十五项重点要求》（以上标准均执行最新版本）2.3 变压器基本技术参数2.3.1 型式：三相、双线圈、铜导线绕制、有载调压、高阻抗、低损耗、油浸式全密封将压变压器。

电力变压器绕组温度测量技术作者：王健来源：《中国科技博览》2013年第01期[摘要]：本文通过分析变压器运行中热效应对其寿命和安全运行的影响，阐明对油浸式变压器绕组温度检测和控制的必要性，并简要介绍了绕组温度计的工作原理和使用方法。

[关键词]：油浸变压器绕组温度计应用中图分类号：TH765.2+3 文献标识码：TH 文章编号：1009-914X（2013）01- 0035-011、前言电力变压器是电力系统中重要的电气设备之一，其运行状况对电力系统安全可靠运行关系极大。

据相关资料统计，1990-1999年间110kV及以上变压器的平均事故率约为0.69%。

其中因绕组超温运行，导致绝缘老化，变压器绕组击穿、烧毁事故占有相当大比例。

对于油浸式变压器，其寿命实际主要是固体绝缘（纤维纸）的寿命。

促使绝缘老化的主要因素是温度、水分和氧气，其中在变压器带负载时，热效应的作用最为突出。

可以说热效应是变压器老化的决定性因素。

也就是说变压器绕组绝缘的热老化速度与绕组的热点温度有关。

按GB1094电力变压器标准设计的油浸式电力变压器，GB/T15164―94《油浸式电力变压器负载导则》规定其热点温度基准值是98℃，即在此温度下绝缘的相对老化率为1。

在80～140℃范围内，温度每增加6K，老化率就增加一倍（所谓的6K法则）。

对于大型的、冷却系统采用强油循环的油浸电力变压器，油的时间常数约为1～2h，而绕组的时间常数很小，只有约5～10min，两者差别较大。

所以由于热传导过程影响，目前所采用检测油顶层温度来推断绕组温度以作为变压器运行工况的判据的方法，存在不准确、不及时、不直观的弱点。

因此，有必要采用新的办法来对运行中电力变压器绕组温度进行监测，及时反映出绕组的工作温度。

从而引出了绕组温度计。

2、绕组温度计的工作原理变压器绕组本身是一个带电体，直接测量绕组温度在绝缘处理上具有较大难度，特别是电压等级较高的绕组，虽可以采用光纤技术也能实现，但成本较高。

为规范本公司的成品试验，特别定本标准。

本标准主要根据下述标准制定：GB 1094。

1—1996 电力变压器第1部分总则GB 1094.2-1996 电力变压器第2部分温升GB 1094。

3—2003 变压器第3部分绝缘水平和绝缘试验GB 1094.5—2008 变压器第5部分承受短路的能力GB 1094.11—2007 电力变压器第11部分干式变压器GB/T 6451-2008 三相油浸式电力变压器技术参数和要求GB/T 10228—1997 干式电力变压器技术参数和要求JB/T 3837-1996 变压器类产品型号编制方法GB 7595—87 运行中变压器油质量标准JB/T 10088—2004 6kV—500kV级电力变压器声级3、试验程序和判定标准。

⒊⒈绕组直流电阻的测量(油变器身进炉烘干前也要测试该项目）：对于配电变压器，绕组直流电压电阻不平衡率：相为不大于4％，线为不大于2%；对于电力变压器，绕组直流电阻不平衡率：相（有中性点引出时）为不大于2%，线（无中性点引出时）为不大于1%。

注1：绕组直流电阻不平衡率应以三相实测最大值减最小值作分子，三相实测平均值作分母计算。

注2:对所有引出的相应端子间的电阻值均应进行测量比较。

⒊⒉空载电压比测量和联结组标号的检定(油变可在器身进炉烘干前测试）：每个分接都应进行电压比测量,各分接电压比的允许测量误差为:实际短路阻抗的±1/10，但不超过±0.5％。

在测量电压比时,同时应检定三相变压器的联结组标号是否正确及单相变压器的极性. ⒊⒊绝缘电阻的测量测量变压器的绝缘电阻通常利用2500V或5000V的兆欧表,测量时:应以约每分钟120转的速度摇动兆欧表1分钟，此时读取的数值即为绝缘电阻值。

对双绕组变压器测量绝缘电阻的部位有：a、高压绕组(接火线）对低压绕组和地；其绝缘电阻值应不小于1000（MΩ）b、低压绕组（接火线）对高压绕组和地；其绝缘电阻值应不小于1000(MΩ）c、高压和低压绕组（接火线）对地。
