(完整版)户外变压器安装方法及规定

变压器安装规范配电变压器可以安装在室内，也可以安装在室外，都有具体的安装规范。

一是安装位置应靠近负荷中心，一般低压供电半径不宜超过500m，避开易燃易爆场所、污秽及低凹地带，并便于运输、检修及维护。

二是变压器要有出厂合格证书、说明书、检验报告单等资料。

检查外观有无瓷件和油箱损坏或渗油现象。

投运前还要进行现场测试。

三是配电变压器台架距离地面高度，农村为 2.8m，城镇为3～3.5m。

配电变压器安装后必须平稳牢固，变压器上部应用GJ-16mm2或GJ-25mm2镀锌钢绞线和花兰螺丝与台架杆捆紧。

变压器台架安装时，容量应控制在315KVA 及以下。

四是避雷器引下线、变压器外壳、低压侧中性线接地必须连在一起，通过接地引下线连接入地。

容量100KVA及以上配电变压器接地电阻不大于4欧，100KVA以下配电变压器接地电阻不大于10欧。

五是高低压引线应用绝缘线，城镇配电变压器低压侧宜用铜绝缘线。

高压引线不小于25mm，2低压引线视变压器容量而定，但必须满足额定电流的需要，连接点应用铜铝设备线夹或铜铝接线鼻子固定，接线时要防止导电杆转动，避免造成配电变压器内部短路。

六是配电变压器分接开关需要调整必须由修试人员进行，调正后要用电桥测试直流电阻并合格。

七是变压器台架虽然有造价低、便于维护等优点，但转角杆、分支杆、设有线路开关、高压进户线或电缆头的电杆，或交叉路口的电杆、低压接户线较多的电杆不宜装设变压器台架。

变压器台架一般采用三杆式，在受地理条件限制时可采用双杆式。

8M台架杆台架的具体安装尺寸规范如图。

台架由10#镀锌槽钢构成，距地面的高度不小于 2.5m，在实际安装时，高度为2.8m，10M台架杆时为3.5m。

城镇配电变压器低压出线侧应装可挑式熔断器。

农村低压侧电缆进线时，台架杆上应装电缆支架，电缆固定在支架上，尽可能减少变压器低压桩头拉力。

八、变压器接地接地极一般采用两根钢管垂直打入，避雷器引下线和变压器零线及变压器接地线应在台架处水平连接，两接地线分别沿电杆敷设引下。

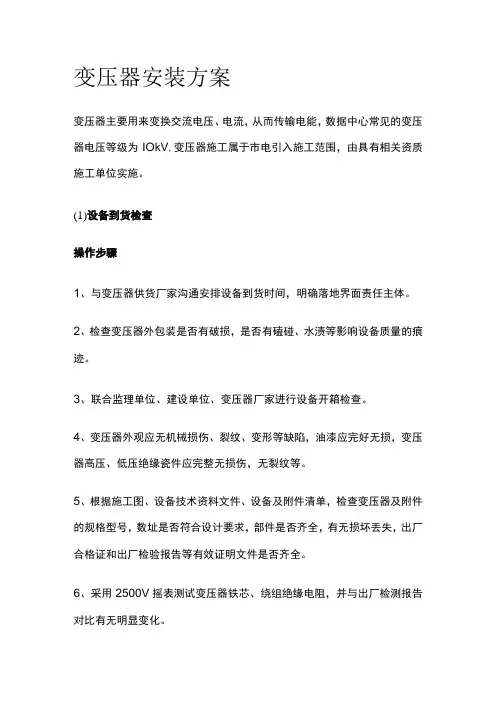

变压器安装方案变压器主要用来变换交流电压、电流，从而传输电能，数据中心常见的变压器电压等级为IOkV,变压器施工属于市电引入施工范围，由具有相关资质施工单位实施。

(1)设备到货检查操作步骤1、与变压器供货厂家沟通安排设备到货时间，明确落地界面责任主体。

2、检查变压器外包装是否有破损，是否有磕碰、水渍等影响设备质量的痕迹。

3、联合监理单位、建设单位、变压器厂家进行设备开箱检查。

4、变压器外观应无机械损伤、裂纹、变形等缺陷，油漆应完好无损，变压器高压、低压绝缘瓷件应完整无损伤，无裂纹等。

5、根据施工图、设备技术资料文件、设备及附件清单，检查变压器及附件的规格型号，数址是否符合设计要求，部件是否齐全，有无损坏丢失，出厂合格证和出厂检验报告等有效证明文件是否齐全。

6、采用2500V摇表测试变压器铁芯、绕组绝缘电阻，并与出厂检测报告对比有无明显变化。

7、开箱检查确认无误后，与监理单位、建设单位、设备厂家签署开箱检测报告和材料进场检验报告。

8、若设备进场后不立刻安装，办理相应的入库手续和文档。

对于设备临时放置在室外，必须采用有效的防雨措施，并设置物料堆放隔离区，禁止将配电设备露天放置在室外。

关键工艺1开箱检查相关人员必须全部在场。

2、变压器绝缘电阻测试。

工具及任务1、装箱清单、产品说明书。

2、兆欧表。

(2)安装环境检查操作步骤1现场勘查变压器搬运条件，变压器属于大型设备，需要采用吊装，勘查内容包括室外运输通道，吊装位置，吊装口尺寸，变压器室位置及通道门尺寸高度。

2、根据搬运条件和变压器尺寸重量制定吊装方案，吊装方案必须经过监理审核确认后，方可组织实施。

3、检查安装房间内卫生环境是否已清理干净，房间内灰尘度、温湿度是否满足条件，设备就位位置附近遮挡物是否已清理干净，并制定相应的成品保护措施。

4、检查变压器预埋钢板、槽钢是否水平，基础下方是否有空穴现象，基础安装位置是否与设计图纸一致，进、出线孔洞是否与设计匹配，安装条件不满足时需要根据现场情况进行位置调整,并及时传递给相关施工方。

变压器安装方案
变压器的安装方案需要经过以下步骤：
1.安装前检查
在安装变压器之前，需要检查以下几点：
确保变压器的出厂合格证、产品说明书、试验记录、安装图等技术文件完整无缺，且外观良好。

拆下变压器柜的后门，检查母排连接尺寸和形式是否与高低压柜相匹配。

确保地坪平整，基础槽钢已经验收。

确保高压柜已经安装就位。

2.安装方法
安装变压器的具体步骤如下：
把变压器推至设计位置，使变压器低压侧朝里。

使用4个千斤顶把变压器抬起，使滚轮离开地面。

拆掉滚轮，将两根预制好的200×100槽钢（长短为
1400mm）塞入变压器滚轮槽钢内并靠近滚轮架外侧。

然后调
整槽钢位置，使其与中心线对称，调整槽钢水平度（小于
1mm）和两根槽钢的平行度（小于2mm）。

最后与基础槽钢
焊接固定牢靠。

拆掉变压器的柜后门。

将变压器柜推入变压器，使其就位，一侧紧靠高压电器柜，前后与高压电器柜对齐。

将变压器柜后门装好，形成整体，并调整变压器柜位置，使其垂直度与相邻高压柜的不平面度、间隙、高低差达到要求（按高低压电器柜安装要求检查）。

变压器柜与基础槽钢用螺栓固定牢固。

检查变压器位置是否准确，离变压器四周、顶底的距离是否符合要求。

放下千斤顶使变压器就位，使变压器水平，水平度不应大于1/1000，并用螺栓将变压器滚轮槽钢与基础槽钢固定牢固。

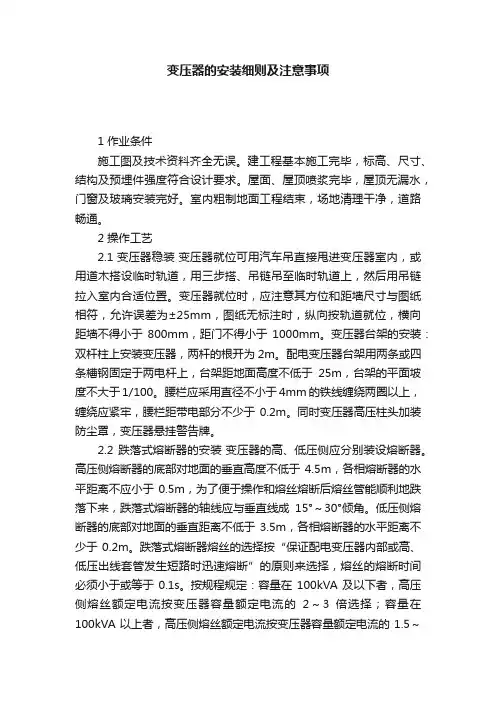

变压器的安装细则及注意事项1 作业条件施工图及技术资料齐全无误。

建工程基本施工完毕，标高、尺寸、结构及预埋件强度符合设计要求。

屋面、屋顶喷浆完毕，屋顶无漏水，门窗及玻璃安装完好。

室内粗制地面工程结束，场地清理干净，道路畅通。

2 操作工艺2.1 变压器稳装变压器就位可用汽车吊直接甩进变压器室内，或用道木搭设临时轨道，用三步搭、吊链吊至临时轨道上，然后用吊链拉入室内合适位置。

变压器就位时，应注意其方位和距墙尺寸与图纸相符，允许误差为±25mm，图纸无标注时，纵向按轨道就位，横向距墙不得小于800mm，距门不得小于1000mm。

变压器台架的安装：双杆柱上安装变压器，两杆的根开为2m。

配电变压器台架用两条或四条槽钢固定于两电杆上，台架距地面高度不低于25m，台架的平面坡度不大于1/100。

腰栏应采用直径不小于4mm的铁线缠绕两圈以上，缠绕应紧牢，腰栏距带电部分不少于0.2m。

同时变压器高压柱头加装防尘罩，变压器悬挂警告牌。

2.2 跌落式熔断器的安装变压器的高、低压侧应分别装设熔断器。

高压侧熔断器的底部对地面的垂直高度不低于4.5m，各相熔断器的水平距离不应小于0.5m，为了便于操作和熔丝熔断后熔丝管能顺利地跌落下来，跌落式熔断器的轴线应与垂直线成15°～30°倾角。

低压侧熔断器的底部对地面的垂直距离不低于3.5m，各相熔断器的水平距离不少于0.2m。

跌落式熔断器熔丝的选择按“保证配电变压器内部或高、低压出线套管发生短路时迅速熔断”的原则来选择，熔丝的熔断时间必须小于或等于0.1s。

按规程规定：容量在100kVA及以下者，高压侧熔丝额定电流按变压器容量额定电流的2～3倍选择；容量在100kVA以上者，高压侧熔丝额定电流按变压器容量额定电流的1.5～2倍选择。

变压器低压侧熔丝按低压侧额定电流选择。

2.3 避雷器的安装运行经验证明：影响配电变压器安全运行的外界危险大部分来自雷电事故。

变压器的安装方法变压器是将电能从一个电压等级转化为另一个电压等级的电器设备。

在安装变压器时，需要遵循一定的安装规范和安全要求，以确保安全运行。

下面将详细介绍变压器的安装方法。

1.安装位置选择变压器应安装在通风良好、无易燃、易爆物品和腐蚀性气体的区域。

最好的安装位置是室内，保护变压器免受恶劣天气或灾害的影响。

如若必须安装在室外，应选择遮阳、防水、防雨的位置。

2.安装基础工程安装变压器前，需要进行基础工程。

根据变压器的尺寸和重量，确定基础尺寸和强度。

基础应按照规范和要求进行设计，并确保其稳固性和可靠性。

3.环境检查在安装变压器之前，需要对安装环境进行检查。

确保安装区域没有其他设备或障碍物，以便于变压器的安装和维护。

同时，检查周围是否有易燃、易爆、腐蚀性气体等危险物质，以确保变压器运行的安全性。

4.卸货和搬运在卸货和搬运过程中，需要注意遵循安全操作规范。

使用适当的起重设备和工具，确保变压器不受损坏。

在搬运过程中，要避免震动和碰撞，以保证变压器的正常运行。

5.变压器连接在连接变压器之前，需要先进行电缆或导线的铺设。

根据变压器的容量和安装环境，选择合适的电缆或导线，并按照相应要求进行布线和接线。

在连接过程中，要注意绝缘性能和接头的可靠性，以避免接触不良或发生短路等故障。

6.系统接地在安装变压器时，要确保变压器和系统的接地可靠。

接地系统包括变压器的接地线和接地装置。

接地线应按照规范进行敷设，接地装置应符合相关标准，并连接到可靠的大地。

7.绝缘测试在变压器安装完成后，需要进行绝缘测试。

绝缘测试旨在检测变压器的绝缘性能是否符合要求。

使用绝缘测试仪对变压器的绝缘电阻进行测量，测试结果应符合规定的绝缘电阻值范围。

8.检查并启动在完成安装和接线后，需要对变压器进行检查并启动。

检查包括检查变压器的外观、接线情况、连接是否牢固等。

启动过程包括关闭变压器的刀闸、检查电源电压是否正常、逐步升压等。

9.运行监测变压器安装完成后，需要对其进行运行监测。

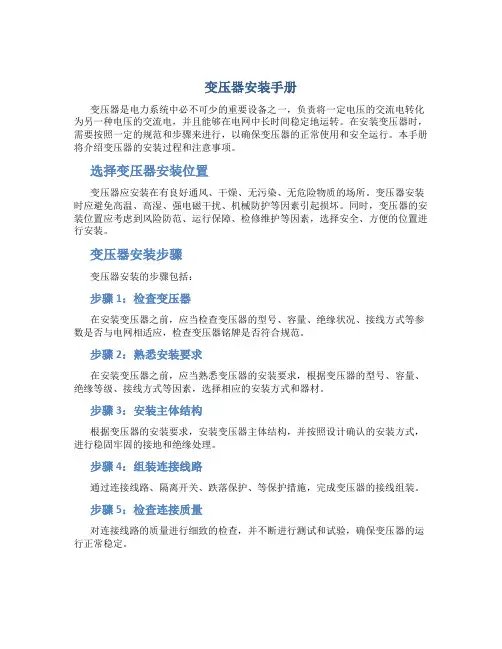

变压器安装指导书一、前言变压器作为电力系统的重要组成部分，其正确安装和调试对于电力系统的正常运行至关重要。

本文将为您提供一份详细的变压器安装指导书，以确保您能正确、安全地进行变压器的安装工作。

二、安装前的准备工作1. 确认安装位置：在进行变压器的安装之前，首先需要确认变压器的安装位置是否符合要求。

安装位置应具备良好的通风条件，并且远离易燃、易爆等危险物质。

2. 准备所需材料和工具：在进行变压器安装之前，需要准备好所需的安装材料和工具，包括电缆、螺栓、垫片、压板等。

确保这些材料和工具的质量符合要求，并保持其干净、整洁。

三、安装步骤1. 安装基础：首先需要在安装位置上进行基础的施工工作。

确保基础的平整度和稳固性，并根据变压器的尺寸和重量进行合理设计。

2. 连接主接线：将主接线与变压器的引线进行连接。

在连接过程中，要注意接线的正确性和紧固度，确保连接牢固可靠。

3. 安装附件设备：根据需要安装附件设备，如温度控制器、湿度控制器等。

在安装过程中，要注意设备的位置和布线，确保设备的正常运行。

4. 连接地线：在变压器的安装过程中，要确保正确连接地线，以保证系统的安全运行。

5. 进行试运行：在完成变压器的安装后，需要进行试运行。

在试运行过程中，要仔细观察变压器的工作情况和运行参数，确保其正常运行。

四、安装注意事项1. 安全第一：在进行变压器安装的过程中，要始终将安全放在首位。

操作人员应戴好安全帽、安全鞋等个人防护装备，并遵守相关的安全操作规程。

2. 操作规范：在安装过程中，要按照相关的操作规范进行操作。

严禁擅自更改操作方法或者使用不合格的材料和工具。

3. 注意绝缘：在进行变压器安装的过程中，要注意保持良好的绝缘状态。

避免操作人员因接触到带电部分而发生触电事故。

4. 防止损坏：在安装过程中，要注意防止变压器及其附件设备的损坏。

避免在操作过程中对设备进行过度冲击或者不当操作。

5. 使用手册：在进行变压器安装的过程中，要仔细阅读并按照变压器的使用手册进行操作。

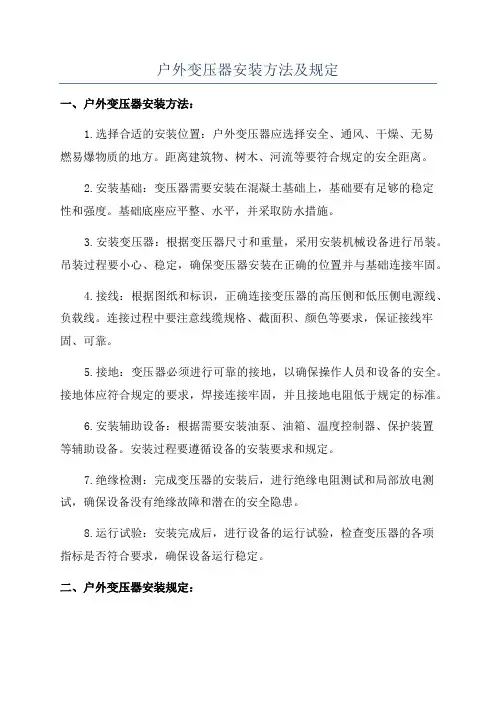

户外变压器安装方法及规定一、户外变压器安装方法：1.选择合适的安装位置：户外变压器应选择安全、通风、干燥、无易燃易爆物质的地方。

距离建筑物、树木、河流等要符合规定的安全距离。

2.安装基础：变压器需要安装在混凝土基础上，基础要有足够的稳定性和强度。

基础底座应平整、水平，并采取防水措施。

3.安装变压器：根据变压器尺寸和重量，采用安装机械设备进行吊装。

吊装过程要小心、稳定，确保变压器安装在正确的位置并与基础连接牢固。

4.接线：根据图纸和标识，正确连接变压器的高压侧和低压侧电源线、负载线。

连接过程中要注意线缆规格、截面积、颜色等要求，保证接线牢固、可靠。

5.接地：变压器必须进行可靠的接地，以确保操作人员和设备的安全。

接地体应符合规定的要求，焊接连接牢固，并且接地电阻低于规定的标准。

6.安装辅助设备：根据需要安装油泵、油箱、温度控制器、保护装置等辅助设备。

安装过程要遵循设备的安装要求和规定。

7.绝缘检测：完成变压器的安装后，进行绝缘电阻测试和局部放电测试，确保设备没有绝缘故障和潜在的安全隐患。

8.运行试验：安装完成后，进行设备的运行试验，检查变压器的各项指标是否符合要求，确保设备运行稳定。

二、户外变压器安装规定：2.安全距离：变压器安装的距离建筑物、树木、河流等要符合国家规定的安全距离，以防止因火灾、漏电等事故引发。

3.接地：变压器必须进行可靠的接地，接地电阻应低于规定的标准值，确保人员和设备的安全。

4.线缆规格：变压器接线时，必须符合线缆规格、截面积、颜色等要求，以保证线路连接可靠且安全。

5.安装环境：变压器安装的环境必须干燥、通风、无易燃易爆物质，确保设备的正常运行和操作人员的安全。

6.绝缘检测：安装完成后，必须进行绝缘电阻测试和局部放电测试，检查设备的绝缘性能，以防止绝缘故障导致安全事故。

7.运行试验：安装完成后，必须进行设备的运行试验，检查设备的运行状态、指标是否符合技术要求，确保设备的正常运行。

变压器安装施工方法变压器是电力系统中重要的电气设备，它主要用于实现电能的变换和传输。

变压器的安装施工方法对其性能和使用寿命有着重要的影响。

下面将介绍变压器的安装施工方法。

首先，在进行变压器安装施工之前，需要进行一系列的准备工作。

包括：1.确定安装地点：变压器应该选择在距离负载中心较近，供电输电线路较短的地方安装。

2.做好基础施工：变压器的基础施工包括地基的挖掘、土方的回填、打桩和浇筑混凝土等步骤。

基础施工的质量直接影响变压器的稳定性和使用寿命。

3.准备安装设备和工具：包括起重机械、吊装绳索、安装螺栓等。

其次，变压器的安装施工过程如下：1.搬运变压器：使用起重机械将变压器从运输车辆上吊装到基础上，避免碰撞和摩擦。

注意要避免对变压器的轴心线进行不必要的冲击和变形。

2.安装变压器本体：将变压器本体放置平稳并使之与基础连接。

如果基础上的安装螺栓已预埋，需要使用扳手将变压器与螺栓固定。

3.安装绝缘支撑：根据变压器的结构，安装绝缘支撑。

绝缘支撑需要固定在变压器本体上，用于支撑变压器的绝缘件，以防止与其他金属部件的电气接触。

4.安装变压器附件：根据变压器的要求，安装变压器附件，如温度计、泄漏报警器、油位指示器等。

这些附件通常包括在变压器的设备配套供应中，并需要按照设备的技术要求进行安装。

5.安装冷却设备：根据变压器的冷却方式，安装相应的冷却设备，如风扇、水冷却器等。

确保冷却设备与变压器的连接牢固可靠，并对变压器的温度进行有效控制。

6.进行电气连接：连接变压器的高压侧和低压侧的电气设备，包括主接线柜、分接开关、保护装置等。

安装和连接电气设备需要根据具体的电气设计图纸进行，确保连接的正确性和可靠性。

7.进行绝缘测试：在变压器安装完毕后，需要进行绝缘测试。

绝缘测试可以检测变压器的绝缘性能，确保绝缘材料和绝缘结构的质量，并判断变压器是否可以正常工作。

最后，变压器的安装施工需要按照相关的规范和标准进行操作，确保安全和可靠性。

装配变压器操作指南最新1. 安全须知在安装或维护变压器时,请务必遵守所有适用的安全规程和程序。

佩戴合适的个人防护装备,如安全帽、绝缘手套和防护眼镜等。

确保工作区域保持整洁有序,并远离明火和易燃物品。

2. 准备工作仔细检查变压器及其附件,确保无任何损坏或缺失。

根据制造商说明书准备所需的工具和材料。

清洁安装现场,确保足够的空间进行操作。

3. 安装步骤3.1 固定底座按照设计图纸,将变压器底座牢固地固定在地面上。

3.2 安装绝缘支架小心地将绝缘支架安装到底座上,并用螺栓将其固定。

检查支架是否水平且没有倾斜。

3.3 安装线圈按照说明书指导,将线圈小心地放置在支架上。

确保线圈对准且没有受损。

3.4 连接引线将引线与线圈正确连接,并遵循标准的接线方式。

检查所有连接是否牢固。

3.5 安装外壳小心地将外壳放置在变压器上,并用螺钉将其固定。

检查外壳是否密封良好,没有任何缝隙。

4. 测试和调试安装完成后,请按照制造商的指示进行测试和调试。

检查变压器的绝缘强度、极化特性和其他关键参数是否符合标准。

必要时进行校准和调节。

5. 维护保养定期检查变压器的运行状况,包括温度、噪音等。

按照建议的时间表进行预防性维护,如清洁、更换易耗件等。

保持良好的记录,以便追踪变压器的使用历史。

以上是装配变压器的一般操作指南。

具体的步骤和要求可能因变压器型号和应用场景而有所不同,请务必参考制造商提供的具体说明。

安全始终是头等大事,操作时请保持高度警惕。
