(完整版)变压器安装规范

变压器安装位置的要求标题：变压器安装位置的要求引言概述：变压器是电力系统中重要的电气设备，其安装位置的选择对其正常运行和安全性至关重要。

本文将从五个大点出发，详细阐述变压器安装位置的要求。

正文内容：1. 环境要求1.1 温度要求：变压器的安装位置应远离高温源，避免过热对变压器的影响。

一般来说，变压器的周围温度不应超过其额定温度。

1.2 湿度要求：变压器应远离潮湿环境，以防止水分对绝缘材料的损害。

湿度应控制在合适的范围内，以确保变压器的正常运行。

1.3 空气质量要求：变压器的安装位置应避免有害气体和腐蚀性气体的存在，以免对变压器的绝缘和冷却系统造成损害。

2. 安全距离要求2.1 防火要求：变压器的安装位置应远离易燃物品和易燃气体，以防止火灾事故对变压器的损害。

2.2 安全通道要求：变压器的周围应保留足够的安全通道，以确保人员和维修设备的安全进出。

2.3 避免振动和冲击：变压器的安装位置应远离机械设备和震动源，以避免振动和冲击对变压器的影响。

3. 空间要求3.1 安装空间：变压器的安装位置应具备足够的空间，以方便变压器的安装、维修和检修。

3.2 通风要求：变压器的安装位置应保证良好的通风条件，以确保变压器的正常散热和运行。

3.3 防尘要求：变压器的安装位置应避免灰尘和污染物的积聚，以保持变压器的清洁和正常运行。

4. 电磁干扰要求4.1 远离干扰源：变压器的安装位置应远离电磁干扰源，如高频设备、电磁辐射强的设备等，以避免对变压器的影响。

4.2 屏蔽要求：如果无法避免电磁干扰源，变压器的安装位置应采取屏蔽措施，以减少电磁干扰对变压器的影响。

5. 维护和检修要求5.1 安全操作空间：变压器的安装位置应提供足够的安全操作空间，以方便维护和检修人员进行必要的操作。

5.2 维护通道要求：变压器的周围应保留足够的维护通道，以确保维修和检修的顺利进行。

5.3 标识要求：变压器的安装位置应标识清晰，以便维修和检修人员能够准确找到变压器。

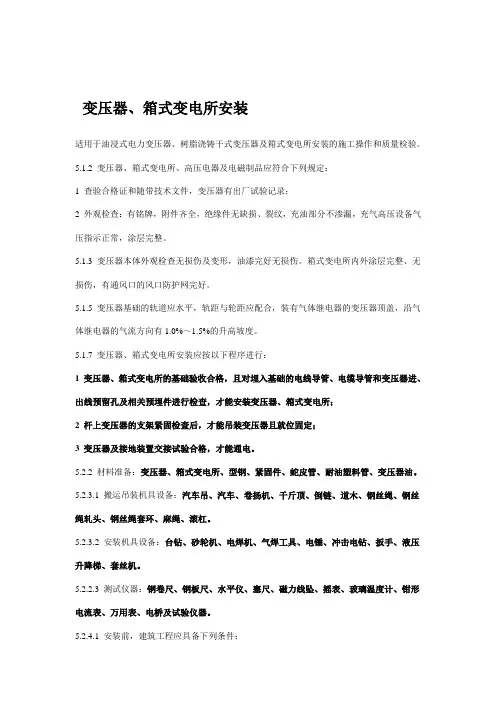

变压器、箱式变电所安装施工工艺标准（QB-CNCEC J060102-2004）1 适用范围本工艺标准适用于一般工业与民用建筑电气安装工程10KV及以下中小型室内变压器及箱式变电所安装。

2 施工准备2.1 原材料半成品的要求2.1.1查验合格证和随带技术文件，变压器应有出厂试验记录。

2.1.2变压器应有铭牌，铭牌上应注明制造厂名，额定容量，一、二次额定电压，电流电阻抗电压（%）及接线组别等技术数据。

附件齐全，绝缘件无缺损、裂纹，充油部分不渗漏，充气高压设备气压指示正常，涂层完整。

2.1.3 干式变压器的局放试验PC值及噪声测试Db(A）值应符合设计及标准要求。

2.1.4 带有防护罩的干式变压器，防护罩与变压器的间距应符合标准的规定。

2.1.5 型钢：各种规格型钢应符合设计要求，并无明显锈蚀。

2.1.6 螺栓：除地脚螺栓及防震装置螺栓外，均采用镀锌螺栓，并配相应的平垫圈和弹簧垫。

2.1.7 其它材料：蛇皮管，耐油塑料管，电焊条，防锈漆，调合漆及变压器油，均应符合设计要求，并有产品合格证。

2.2主要机具2.2.1 搬运吊装机具：汽车吊、汽车、卷扬机、吊链、三步搭、道木、钢丝绳、带子绳、滚杠。

2.2.2 安装机具：台砂轮、电焊机、气焊工具、电锤、台虎钳、活扳子、锤子、套丝扳、滤油机、行灯变压器、电工用梯、手电钻。

2.2.3 测试器具：钢卷尺，钢板尺，水平尺，线坠，摇表，万用表，钳形电流表，温度计，电桥及试验仪器。

2.3 作业条件2.3.1 施工图及技术资料齐全无误。

2.3.2 土建工程基本施工完毕，标高、尺寸、结构及预埋件焊件强度均符合设计要求。

2.3.3 变压器轨道安装完毕，并符合设计要求（注：此项工作应由土建做，安装单位配合）。

2.3.4 墙面、屋顶喷浆完毕，屋顶无漏水，门窗及玻璃安装完好。

2.3.5 室内地面工程结束，场地清理干净，道路畅通。

2.3.6 安装干式变压器室内应无灰尘，相对湿度宜保持在70%以下。

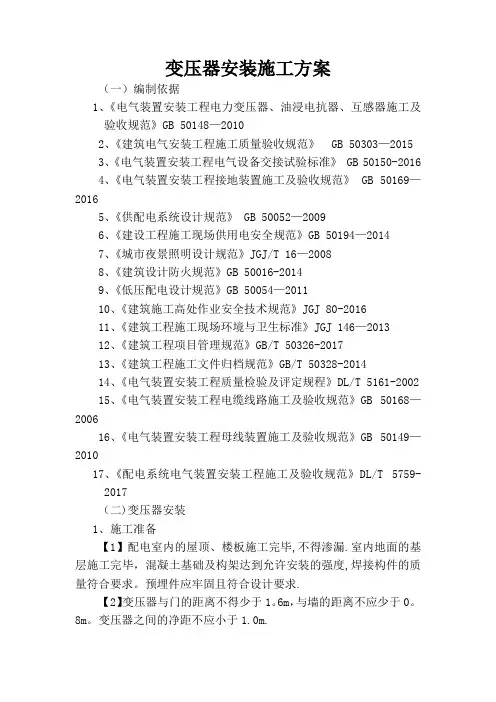

变压器安装施工方案（一）编制依据1、《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GB 50148—20102、《建筑电气安装工程施工质量验收规范》 GB 50303—20153、《电气装置安装工程电气设备交接试验标准》 GB 50150-20164、《电气装置安装工程接地装置施工及验收规范》 GB 50169—20165、《供配电系统设计规范》 GB 50052—20096、《建设工程施工现场供用电安全规范》GB 50194—20147、《城市夜景照明设计规范》JGJ/T 16—20088、《建筑设计防火规范》GB 50016-20149、《低压配电设计规范》GB 50054—201110、《建筑施工高处作业安全技术规范》JGJ 80-201611、《建筑工程施工现场环境与卫生标准》JGJ 146—201312、《建筑工程项目管理规范》GB/T 50326-201713、《建筑工程施工文件归档规范》GB/T 50328-201414、《电气装置安装工程质量检验及评定规程》DL/T 5161-200215、《电气装置安装工程电缆线路施工及验收规范》GB 50168—200616、《电气装置安装工程母线装置施工及验收规范》GB 50149—201017、《配电系统电气装置安装工程施工及验收规范》DL/T 5759-2017（二)变压器安装1、施工准备【1】配电室内的屋顶、楼板施工完毕,不得渗漏.室内地面的基层施工完毕，混凝土基础及构架达到允许安装的强度,焊接构件的质量符合要求。

预埋件应牢固且符合设计要求.【2】变压器与门的距离不得少于1。

6m，与墙的距离不应少于0。

8m。

变压器之间的净距不应小于1.0m.【3】检查变压器基础：基础的中心距离及高度的误差不应大于10mm、水平误差小于5mm。

【4】接地电阻不宜大于4Ω。

【5】开箱检查：（1)开箱检查时应有建设单位专工、设备厂家代表、专业监理工程师、设备保管员、施工单位参加,并填写开箱记录。

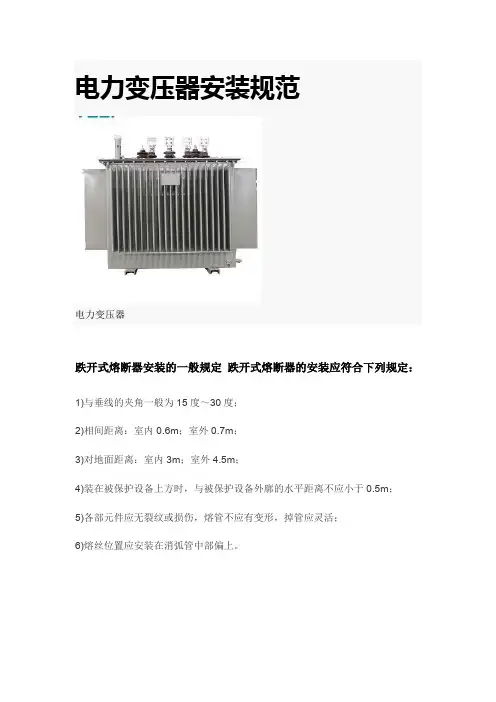

电力变压器安装规范
电力变压器
跌开式熔断器安装的一般规定跌开式熔断器的安装应符合下列规定：
1)与垂线的夹角一般为15度～30度；
2)相间距离：室内0.6m；室外0.7m；
3)对地面距离：室内3m；室外4.5m；
4)装在被保护设备上方时，与被保护设备外廓的水平距离不应小于0.5m；
5)各部元件应无裂纹或损伤，熔管不应有变形，掉管应灵活；
6)熔丝位置应安装在消弧管中部偏上。

2、跌开式熔断器及阀型避雷器的一般要求各有哪些？
答：阀型避雷器的安装要求：
1)阀型避雷器的安装，应垂直安装不得倾斜，应便于巡视检查，引线要连接牢固，避雷器上接线端不得受力；
2)阀型避雷路的瓷套应无裂纹，密封良好，经预防性试验合格；
3)阀型壁雷器安装位置距被保护物的距离尽量靠近。

避雷器与3～10kV变压器的最大电气距离，雷雨季经常运行的单路进线处不大于15m，双路进线处不大于23m，三路进线处不大于27m，若大于上述距离时应在母线上装设阀型避雷器；
4)阀型避雷器为防止其正常运行或雷击后发生故障，影响电力系统正常运行，其安装位置可以处于跌开式熔断器保护范围之内；
5)阀型避雷器的引线截面不应小于：铜线：≮16平方毫米；钢线：≮25平方毫米；钢管壁厚≮3.5mm；角钢、扁钢壁厚≮4mm；。

1变压器安装1.变压器、变电所的安装应符合下列规定：1.1 变压器、变电所安装前，室内顶棚、墙体的装饰面应完成施工，无渗漏水，地面的找平层应完成施工，基础应验收合格，埋入基础的导管和变压器进线、出线预留孔及相关预埋件等经检查应合格；1.2 变压器、变电所通电前，变压器及系统接地的交接试验应合格。

2.变压器安装应位置正确，附件齐全，油浸变压器油位正常，无渗油现象。

3.变压器中性点的接地连接方式及接地电阻值应符合设计要求。

4.变压器箱体、干式变压器的支架、基础型钢及外壳应分别单独与保护导体可靠连接，紧固件及防松零件齐全。

5.变压器及高压电气设备应按完成交接试验且合格，方能投入使用。

6.配电间和静止补偿装置栅栏门应采用铜芯软线与保护导体可靠连接，其截面积不应小于4mm2。

7.有载调压开关的传动部分润滑应良好，动作应灵活，点动给定位置与开关实际位置应一致，自动调节应符合产品的技术文件要求。

8.绝缘件应无裂纹、缺损和瓷件瓷柏损坏等缺陷，外表应清洁，测温仪表指示应准确。

9.对有防护等级要求的变压器，在其高压或低压及其他用途的绝缘盖板上开孔时，应符合变压器的防护等级要求。

2配电柜、控制柜安装1.成套配电柜、控制柜（台、箱）和配电箱（盘）的安装应符合下列规定：1.1 成套配电柜（台）、控制柜安装前，室内顶棚、墙体的装饰工程应完成施工，无渗漏水，室内地面的找平层应完成施工，基础型钢和柜、台、箱下的电缆沟等经检查应合格，落地式柜、台、箱的基础及埋入基础的导管应验收合格；1.2 墙上明装的配电箱（盘）安装前，室内顶棚、墙体、装饰面应完成施工，暗装的控制（配电）箱的预留孔和动力、照明配线的线盒及导管等经检查应合格；1.3 电源线连接前，应确认电涌保护器（SPD）型号、性能参数符合设计要求，接地线与PE排连接可靠；1.4 试运行前，柜、台、箱、盘内PE排应完成连接，柜、台、箱、盘内的元件规格、型号应符合设计要求，接线应正确且交接试验合格。

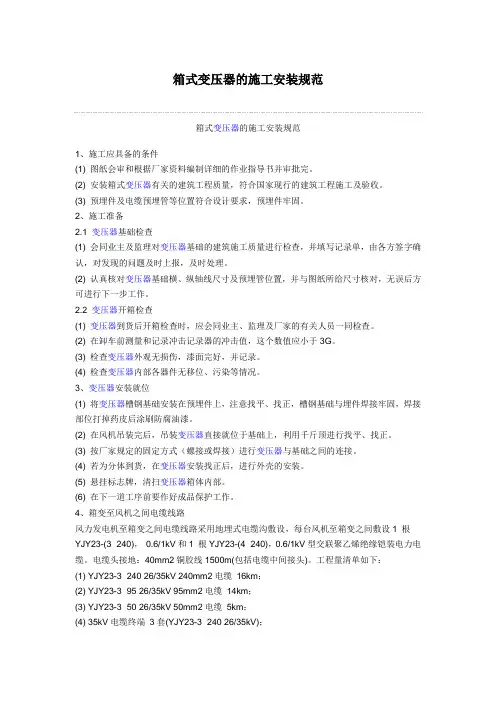

箱式变压器的施工安装规范箱式变压器的施工安装规范1、施工应具备的条件(1) 图纸会审和根据厂家资料编制详细的作业指导书并审批完。

(2) 安装箱式变压器有关的建筑工程质量，符合国家现行的建筑工程施工及验收。

(3) 预埋件及电缆预埋管等位置符合设计要求，预埋件牢固。

2、施工准备2.1 变压器基础检查(1) 会同业主及监理对变压器基础的建筑施工质量进行检查，并填写记录单，由各方签字确认，对发现的问题及时上报，及时处理。

(2) 认真核对变压器基础横、纵轴线尺寸及预埋管位置，并与图纸所给尺寸核对，无误后方可进行下一步工作。

2.2 变压器开箱检查(1) 变压器到货后开箱检查时，应会同业主、监理及厂家的有关人员一同检查。

(2) 在卸车前测量和记录冲击记录器的冲击值，这个数值应小于3G。

(3) 检查变压器外观无损伤，漆面完好，并记录。

(4) 检查变压器内部各器件无移位、污染等情况。

3、变压器安装就位(1) 将变压器槽钢基础安装在预埋件上，注意找平、找正，槽钢基础与埋件焊接牢固，焊接部位打掉药皮后涂刷防腐油漆。

(2) 在风机吊装完后，吊装变压器直接就位于基础上，利用千斤顶进行找平、找正。

(3) 按厂家规定的固定方式（螺接或焊接）进行变压器与基础之间的连接。

(4) 若为分体到货，在变压器安装找正后，进行外壳的安装。

(5) 悬挂标志牌，清扫变压器箱体内部。

(6) 在下一道工序前要作好成品保护工作。

4、箱变至风机之间电缆线路风力发电机至箱变之间电缆线路采用地埋式电缆沟敷设，每台风机至箱变之间敷设1 根YJY23-(3×240)，0.6/1kV和1 根YJY23-(4×240)，0.6/1kV型交联聚乙烯绝缘铠装电力电缆。

电缆头接地：40mm2铜胶线1500m(包括电缆中间接头)。

工程量清单如下：(1) YJY23-3×240 26/35kV 240mm2电缆16km；(2) YJY23-3×95 26/35kV 95mm2电缆14km；(3) YJY23-3×50 26/35kV 50mm2电缆5km；(4) 35kV电缆终端3套(YJY23-3×240 26/35kV)；(5) 35kV电缆终端58套(YJY23-3×50 26/35kV)；(6) 35kV电缆中间接头（根据电缆供货长度确定数量）；(7) YJY23-(3×240)，0.6/1kV 2100m；(8) YJY23-(4×240)，0.6/1kV 2100m；1kV 电缆鼻子232套。

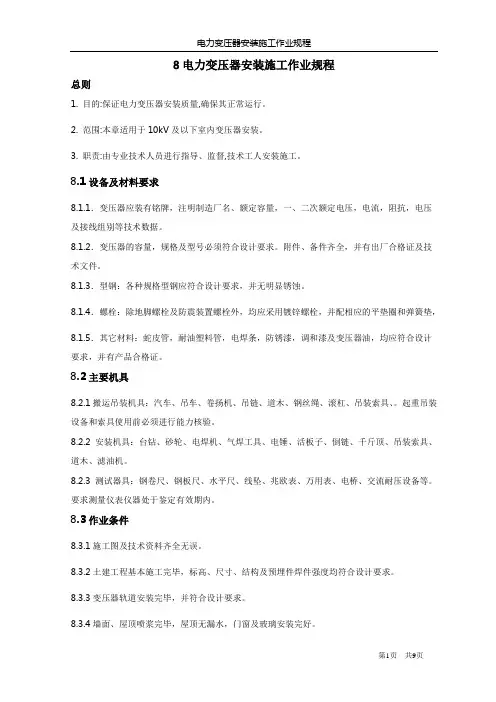

8电力变压器安装施工作业规程总则1. 目的:保证电力变压器安装质量,确保其正常运行。

2. 范围:本章适用于10kV及以下室内变压器安装。

3. 职责:由专业技术人员进行指导、监督,技术工人安装施工。

8.1设备及材料要求8.1.1．变压器应装有铭牌，注明制造厂名、额定容量，一、二次额定电压，电流，阻抗，电压及接线组别等技术数据。

8.1.2．变压器的容量，规格及型号必须符合设计要求。

附件、备件齐全，并有出厂合格证及技术文件。

8.1.3．型钢：各种规格型钢应符合设计要求，并无明显锈蚀。

8.1.4．螺栓：除地脚螺栓及防震装置螺栓外，均应采用镀锌螺栓，并配相应的平垫圈和弹簧垫，8.1.5．其它材料：蛇皮管，耐油塑料管，电焊条，防锈漆，调和漆及变压器油，均应符合设计要求，并有产品合格证。

8.2主要机具8.2.1搬运吊装机具：汽车、吊车、卷扬机、吊链、道木、钢丝绳、滚杠、吊装索具、。

起重吊装设备和索具使用前必须进行能力核验。

8.2.2安装机具：台钻、砂轮、电焊机、气焊工具、电锤、活板子、倒链、千斤顶、吊装索具、道木、滤油机。

8.2.3测试器具：钢卷尺、钢板尺、水平尺、线坠、兆欧表、万用表、电桥、交流耐压设备等。

要求测量仪表仪器处于鉴定有效期内。

8.3作业条件8.3.1施工图及技术资料齐全无误。

8.3.2土建工程基本施工完毕，标高、尺寸、结构及预埋件焊件强度均符合设计要求。

8.3.3变压器轨道安装完毕，并符合设计要求。

8.3.4墙面、屋顶喷浆完毕，屋顶无漏水，门窗及玻璃安装完好。

8.3.5．室内地面（初找）工程结束，场地清理干净，道路畅通。

8.4操作工艺8.4.1.工艺流程：8.4.2. 设备点件检查：1.设备点件检查应由安装单位，供货单位、会同建设单位代表共同进行，并作好记录。

2.按照设备清单，施工图纸及设备技术文件核对变压器本体及附件、备件的规格型号是否符合设计图纸要求，是否齐全，有无丢失及损坏。

3.变压器本体外观检查无损伤及变形， 油漆完好无损伤。

8.2.2 干式变压器安装8.2.2.1 一般要求1．干变应符合下列规定：(1)查验合格证和随带技术文件，变压器有出厂试验记录。

(2)外观检查：有铭牌，附件齐全，绝缘件无缺损、裂纹。

2．变压器安装应按以下程序进行：(1)变压器基础验收合格，埋入基础的线、缆导管和变压器进、出线预留孔及相关预埋件检查合格，才能安装变压器。

(2)变压器及接地装置交接试验合格，才能通电。

3．在验收时应提交下列资料和文件：(1)产品合格证。

(2)产品出厂技术文件，包括出厂试验报告单、安装使用说明书。

(3)设备、材料进货检查记录。

(4)交接试验报告单。

(5)安装自互检记录。

(6)设计变更洽商记录(7)试运行记录。

8.2.2.2施工流程及说明1．施工流程设备点件检查→变压器二次搬运→变压器稳装→附件安装→变压器联线→变压器接地→变压器交接试验→送电前的检查→变压器送电运行验收。

2．流程说明(1)设备点件检查①设备点件检查应由安装单位、供货单位、会同建设单位代表共同进行，并作好记录。

②变压器铭牌上应注明制造厂名、额定容量、一二次额定电压、电流、阻抗电压及接线组别等技术数据。

③按照设备清单，施工图纸及设备技术文件核对变压器本体及附件备件的规格型号是否符合设计图纸要求。

是否齐全，有无丢失及损坏。

外观、油漆、绝缘瓷件及环氧树脂铸件等应无损伤、缺陷和裂纹。

④带有防护罩的干式变压器，防护罩与变压器之间的距离应符合要求。

(2)变压器二次搬运①变压器二次搬运应由起重工作业，电工配合。

最好采用汽车吊吊装，也可采用吊链吊装，距离较长最好用汽车运输，运输时必须用钢丝绳固定牢固，并应行车平稳，尽量减少需动；距离较短且道路良好时，可用卷扬机、滚杠运输。

变压器重量及吊装点高度可参照表8.2-1。

表8.2-1树脂浇铸干式变压器重量②雨天二次搬运时，要加盖防雨布。

(3)变压器稳装①用垫铁找平变压器基础，垫铁要整齐、平整。

②变压器就位时，应注意其方位，并找准变压器纵横中心线。

装配变压器操作指南最新1. 安全须知在安装或维护变压器时,请务必遵守所有适用的安全规程和程序。

佩戴合适的个人防护装备,如安全帽、绝缘手套和防护眼镜等。

确保工作区域保持整洁有序,并远离明火和易燃物品。

2. 准备工作仔细检查变压器及其附件,确保无任何损坏或缺失。

根据制造商说明书准备所需的工具和材料。

清洁安装现场,确保足够的空间进行操作。

3. 安装步骤3.1 固定底座按照设计图纸,将变压器底座牢固地固定在地面上。

3.2 安装绝缘支架小心地将绝缘支架安装到底座上,并用螺栓将其固定。

检查支架是否水平且没有倾斜。

3.3 安装线圈按照说明书指导,将线圈小心地放置在支架上。

确保线圈对准且没有受损。

3.4 连接引线将引线与线圈正确连接,并遵循标准的接线方式。

检查所有连接是否牢固。

3.5 安装外壳小心地将外壳放置在变压器上,并用螺钉将其固定。

检查外壳是否密封良好,没有任何缝隙。

4. 测试和调试安装完成后,请按照制造商的指示进行测试和调试。

检查变压器的绝缘强度、极化特性和其他关键参数是否符合标准。

必要时进行校准和调节。

5. 维护保养定期检查变压器的运行状况,包括温度、噪音等。

按照建议的时间表进行预防性维护,如清洁、更换易耗件等。

保持良好的记录,以便追踪变压器的使用历史。

以上是装配变压器的一般操作指南。

具体的步骤和要求可能因变压器型号和应用场景而有所不同,请务必参考制造商提供的具体说明。

安全始终是头等大事,操作时请保持高度警惕。
