基于功率运算放大器的恒流源技术研究

公式 1 显示，图 1所示电路的主要误差源于内部电阻匹配、 R1的公差和负载电阻的公差。AD8276（B级）的最大增益误 差为 0.02%，AD8276（A级）的最大增益误差为 0.05%，该 电路的整体精度可以达到 0.02%。
同时，R1的精度也非常重要，其公差应达到 0.1%或更佳，此 误差可通过校准来消除。
CN-0099
电路笔记
输出电流值IO可通过下式计算：
AD8276 具有非常严格的电阻匹配，RF1/RG1 = RF2/RG2 = 1，因 此公式 1 可简化为：
AD8276 可以驱动 15 mA 以下的输出电流，而不需要外部晶 体管或 MOSFET。
图 2 所示为室温下采用AD8276A、AD8603 和 2N3904 的测试 结果。R1为 50 Ω，公差 0.1%。显然，实际输出与计算结果相 符。在所示数值范围内，测量结果与理想结果相差无几，不 超过 0.5%，平均误差低于R1公差限制的 0.1%。
电路的输出电流量IO受以下因素限制：运算放大器输入范围、 差动放大器输出范围以及差动放大器SENSE引脚电压范围。
根据图 1，必须满足以下三个条件：
1. VLOAD = IO × RLOAD必须在运算放大器AD8603 的输入范 围内。
2. VOUT = IO × (RLOAD + R1)必须在AD8276 SENSE引脚电压 范围内：2(−Vs) − 0.2 V至 2(+Vs) − 3 V。
电路笔记
CN-0099
利用 ADI 公司产品进行电路设计 放心运用这些配套产品迅速完成设计。 欲获得更多信息和技术支持，请拨打 4006-100-006 或 访问/zh/circuits 。
连接/参考器件

基于功率MOS管恒流源电路的研究摘要：目前，国内在 LED 显示驱动领域存在着巨大的商机。

况且恒流源驱动器作为高速发展的LED 工作中的一个重要的基本驱动单元，发展速度越来越快，对性能的要求也越来越高。

随着 CMOS 工艺的不断发展完善，电路所能达到的集成度也越来越高、电源电压和特征尺寸被不断减小，对于一些半导体企业是一个挑战，同时也是半导体产业的未来争取的一个重要的竞争的目标产业。

关键词：恒流源电路；基准电压；温度补偿系数1 功率MOS 管的特性功率MOSFET 指具有垂直于芯片表面的导电路径的MOS 场效应晶体管，习惯上称为VMOS。

这种器件的源极和漏极分置于芯片的两个表面，因而具备短沟道，高电阻漏极漂移区和垂直导电电路等特点，从而提高了器件的耐压能力，电流处理能力和开关速度，使MOS 器件从小功率范围跨进到大功率范围。

功率MOSFET 的优点主要包括：高输入阻抗，低驱动电流；开关速度快，高频特性好；负电流温度系数，热稳定性优良；安全工作区域大；高度线性化的跨导；理想的线性特性等。

它的这些优点使得其在电力电子技术中的地位上长很快，应用很广。

N 沟道增强型功率MOSFET 的符号及特征曲线如图所示。

由图可以看到，功率MOSFET 在确定栅压VGS 时，输出电流ID 基本为一常量，而功率晶体管在确定基极电流下的输出电流还会随着电压的上升而增大，并未完全饱和，特别是在基极电流较大的时候，所以这个差别表明，功率MOSFET比功率晶体管更适合于作为恒流器件使用。

2 基于功率MOS 管恒流源电路2.1 Widlar 带隙基准电压的恒流源。

在这个电路中，整流管采用Linear 公司生产的J500 系列中的J502，它给Q1 提供一个相对比较稳定的430 μA 电流，并获得一个稳定的开启电压，使电路带隙基准电压维持稳定。

为了保证三个NPN 三极管Q1、Q2、Q3 是拥有相同的温度特性，电路选用集成三极管芯片系列CA3045。

运放恒流电流电路⼀、引⾔在电⼦电路设计中，恒流电流电路扮演着⾄关重要的⻆⾊。

这种电路能够确保电流在特定负载上保持恒定，不受外部条件（如电压波动、温度变化等）的影响。

其中，使⽤运算放⼤器（运放）构建的恒流电路因其⾼稳定性、易实现性⽽⼴受欢迎。

本⽂将详细探讨基于运放的恒流电流电路的设计原理、实现⽅法以及应⽤场景。

⼆、运放恒流电路的基本原理运放恒流电路的核⼼思想是利⽤运放的⾼放⼤倍数和负反馈机制来维持输出电压的恒定，进⽽通过负载电阻转换为恒定的电流输出。

其基本原理如下：1.电压到电流的转换：在电路中，通常利⽤⼀个精密的电阻（称为负载电阻）将运放的输出电压转换为电流。

根据欧姆定律，当电阻值固定时，电压与电流成正⽐。

2.负反馈机制：为了维持输出电压的恒定，电路中引⼊了负反馈机制。

当输出电压因外部条件变化⽽波动时，负反馈会调整运放的输⼊电压，使其恢复到原始值，从⽽保持输出电压的稳定。

3.运放的⾼放⼤倍数：运放具有极⾼的放⼤倍数，这意味着即使输⼊电压有微⼩的变化，输出电压也会发⽣显著的变化。

这种特性使得运放能够迅速响应外部条件的变化，维持电流的稳定。

三、运放恒流电路的实现⽅法实现运放恒流电路的⽅法有多种，以下是其中⼀种典型的实现⽅式：1.电路组成：该电路主要由运放、负载电阻、反馈电阻和电源组成。

其中，运放负责提供输出电压，负载电阻将电压转换为电流，反馈电阻则与运放的反相输⼊端相连，构成负反馈回路。

2.电路设计：在设计电路时，需要根据所需的恒流值和负载电阻的值来选择合适的反馈电阻。

此外，还需考虑电源的稳定性、运放的带宽和失真等指标。

3.元件选择：为了确保电路的稳定性和可靠性，应选择性能优良的运放和精密的电阻。

同时，还需注意元件的耐压、耐流等参数，以确保电路在恶劣环境下仍能正常⼯作。

四、运放恒流电路的应⽤场景运放恒流电路在众多领域有着⼴泛的应⽤，例如：1.LED驱动：LED的亮度与其电流成正⽐，因此，使⽤运放恒流电路可以为LED提供稳定的驱动电流，确保LED亮度的稳定。

用运放制作恒流源的方法
用运放制作恒流源是一种有趣的实验，可以应用到很多不同的情况中，而这篇文章就讨论如何正确地利用运放来制作恒流源。

首先，要制作恒流源，一定需要用到运放，而最常见的运放就是集成运放（Integrated FET），它具有体积小、价格低、效率高等优点，从而可以更好地满足我们制作恒流源的要求。

其次，在制作恒流源时，我们需要考虑电路结构的要求。

一般来说，要想让一个运放具有恒流特性，我们需要在电路中引入调节元件（也就是反馈电路），当电路中的电流发生变化时，这个调节元件就会调整运放的输入电压，以此来保持电路中电流的恒定。

最后，在制作恒流源时，还需要考虑电子元器件的性能参数，这是因为每种运放都有自己的特性，所以必须结合运放的性能参数来选择最合适的电子元器件。

只有这样，才能保证最后的结果是正确的，而不会有任何问题出现。

总的来说，利用运放制作恒流源是一项有趣的实验，其主要步骤就是：选择合适的运放，在电路中引入调节元件，并根据运放的性能参数来选择最合适的电子元器件。

只要把这几个步骤做到位，就可以制作出一个可靠、可靠的恒流源。

- 1 -。

运放电路中的恒流源电路分析方法普通镜像恒流源、多集电极恒流源、高精度镜像恒流源、高内阻恒流源和镜像微恒流源电路，以及恒流源电路输出电阻的计算等。

分析恒流源电路的方法是：（1）确定恒流源电路中的基准晶体管或场效应管；（2）计算或确定基准电流；&nbbsp; （4）绘制恒流部分的交流通路，确定恒流源的内阻。

由于恒流源的内阻较大，计算恒流源内阻时不能忽略三极管集电极与发射极之间，或场效应管漏极与源极之间的动态电阻。

1、基本镜像恒流源分析已知基本镜像恒流源电路如图1所示，试计算输出电流的大小和恒流源内阻。

图1晶体管是基准管，且，工作在放大状态。

当与特性参数完全一致时，由可推得由基准输入回路得，所以，当时，。

恒流输出管的交流通路如图1(b)所示，将晶体管用微变等效模型替代后的电路模型如图1(c)，显然，恒流源的内阻。

必须注意，应用管的恒流特性时，必须满足，保证始终工作在放大状态。

基本镜像恒流源电路的扩展电路有两种，如图2所示。

图2图2(b)的管采用多集电极晶体管（图2(a)已将其分散画），以基准管的集电极面积为基准，可得到一组与集电极面积成正比的多个恒流源。

图2(c)中增加管可以进一步减少恒流输出与基准电流之间的近似程度，此时，所以，当时，基本镜像恒流值，增加管后，更接近。

2．高内阻（Wilson）恒流源图3是Wilson恒流源电路，试计算恒流输出值。

图3管是基准管，，工作在放大状态。

当、、均工作在放大状态时，各电流之间关系为：整理后可得：按二极管形式连接的管是管发射极的等效电阻，Wilson恒流源的内阻要大于。

3．微恒流源（Widlar）电路图4是Widlar微恒流源电路，试计算输出恒流值。

图4晶体管是基准管，且，工作在放大状态，。

管发射极电流与发射极电压之间的关系为：所以，（1）同理，当工作在放大状态时，（2）由基极回路方程得：（3）将式（1）和式（2）代入式（3），同时考虑，得：（4）例，当电源电压等于+15V，，若要产生的恒流源，试确定电阻R1的值。

PMOS基本电流镜
2.基本电流源的工作原理
基本原理（以NMOS电流镜为例）
如果两个相同MOS管的栅——源电压 相等，则他们的漏源电流也应相等。
3.基本电流源的性能指标
① 电流源的等效输出阻抗ROUT
② 电流源正常工作时的最小电压Vmin
4.基本电流源的误差分析
沟道长度调 制效应
误差来源
电源、工艺、 温度等
静态误差
电流比值 Io ：Ir 的精确性
动态误差
输出电流的恒流性
工艺误差
沟道宽长比偏差
阈值电压失配
环境温度的影响 IDS负温度系数
3.基本电流源的误差分析
静态误差
由于沟道长度调制效应的存在，不同的VDS将 使得两个管子的漏电流不同，从而使输出电流 和参考电流比值产生变化，出现静态误差。
动态误差
作为负载电路的输入，电流镜的输出端即M2 管的漏端的电位受到外电路的影响，是经常变 化的，在沟道长度调制效应影响下，M2管的 输出电阻有限，因此M2管交流输出时，输出 电流变化，即产生交流误差。
REFERENCE
[1] C.-H. Lee and H.-J. Park, “All-CMOS temperature independent current reference,” Electron. Lett., vol. 32, no. 14, pp. 1280–1281, Jul. 1996. [2] W. M. Sansen, F. Op’t Eynde, and M. Steyaert, “A CMOS temperaturecompensated current reference,” IEEE J. Solid-State Circuits, vol. 23, no. 3, pp. 821–824, Jun. 1988. [3] H. J. Oguey and D. Aebischer, “CMOS current reference without resistance,” IEEE J. Solid-State Circuits, vol. 32, no. 7, pp. 1132–1135, Jul. 1997. [4] E. M. Camacho-Galeano, C. Galup-Montoro, and M. C. Schneider, “A 2-nW 1.1-V self-biased current reference in CMOS technology,” IEEE Trans. Circuits Syst. II, Express Briefs, vol. 52, no. 2, pp. 61–65, Feb. 2005. [5] F. Fiori and P. S. Crovetti, “A new compact temperature-compensated CMOS current reference,” IEEE Trans. Circuits Syst. II, Express Briefs, vol. 52, no. 11, pp. 724–728, Nov. 2005. [6] A. Bendali and Y. Audet, “A 1-V CMOS current reference with temperature and process compensation,” IEEE Trans. Circuits Syst. I, Reg. Papers, vol. 54, no. 7, pp. 1424–1429, Jul. 2007. [7] K. Ueno et al., “A 46-ppm/°C temperature and process compensated current reference with on-chip threshold voltage monitoring circuit,” in Proc. IEEE Asian Solid-S tate Circuits Conf., Nov. 2008, pp. 161–164. [8] K. Ueno, T. Hirose, T. Asai, and Y. Amemiya, “A 1μW 600-ppm/°C current reference circuit consisting of subthreshold CMOS circuits,” IEEE Trans. Circuits Syst. II Express Briefs, vol. 57, no. 9, pp. 681–685, Sep. 2010. [9] H. Kayahan, O. Ceylan, M. Yazici, S. Zihir, and Y. Gurbuz, “Wide range, process and temperature compensated voltage controlled current source,” IEEE Trans. Circuits Syst. I, Reg. Papers, vol. 60, no. 5, pp. 1345–1353, May 2013. [10] C. Yoo and J. Park, “CMOS current reference with supply and temperature compensation,” Electron. Lett., vol. 43, no. 25, pp. 1422–1424, Dec. 2007. [11] B.-D. Yang, Y.-K. Shin, J.-S. Lee, Y.-K. Lee, and K.-C. Ryu, “An accurate current reference using temperature and process compensation current mirror,” in Proc. Asian Solid-State Circuits Conf., Nov. 2009, pp. 241–244. [12] W. Liu, W. Khalil, M. Ismail, and E. Kussener, “A resistor-free temperature-compensated CMOS current reference,” in Proc. IEEE Int. Symp. Circuits Syst., May 2010, pp. 845–848. [13] G. Serranoy and P. Hasler, “A precision low-TC wide-range CMOS current reference,” IEEE J. Solid-State Circuits, vol. 43, no. 2, pp. 558–565, Feb. 2008.

运算放大器做恒流源一、什么是恒流源？恒流源是一种能够产生恒定电流的电路，它对于电流的变化具有很高的稳定性和精度。

在实际应用中，恒流源广泛应用于电子设备的电源、光学测量、电化学分析等领域。

二、运算放大器的基本原理运算放大器（Operational Amplifier，简称Op Amp）是一种非常重要的电子器件，具有高增益、高输入阻抗、低输出阻抗、高共模抑制比等优点。

运算放大器通常由多个晶体管、二极管和电容等元器件组成，其内部结构复杂，但是对于外部电路来说，它可以被看作是一个差分放大器和一个输出级的组合。

三、运算放大器做恒流源的原理运算放大器可以通过反馈电路来实现恒流源的功能。

在反馈电路中，运算放大器的输出电流通过一个电阻器反馈到运算放大器的负输入端，这样就可以使得输出电流与输入电压成正比例关系，从而实现恒流源的功能。

具体来说，可以通过改变反馈电路中的电阻值来改变输出电流的大小，从而实现对恒流源的控制。

四、运算放大器做恒流源的实现方法1.基本恒流源电路基本恒流源电路由一个运算放大器、一个电阻和一个电源组成。

其中，运算放大器的正输入端接地，负输入端通过一个电阻与输出端相连，电阻的另一端接地。

当电阻的阻值为R 时，输出电流为I=V/R，其中V为运算放大器的输出电压。

2.改进型恒流源电路改进型恒流源电路在基本恒流源电路的基础上加入了一个稳流二极管，从而可以提高电路的精度和稳定性。

稳流二极管可以将输入电压转化为恒定的电流，从而使得输出电流与输入电压成正比例关系。

五、实际应用举例1.电源在电子设备中，恒流源可以用来稳定电源，防止电压波动对设备造成损害。

例如，在LED 驱动电路中，恒流源可以保证LED的亮度恒定，从而提高LED的使用寿命和稳定性。

2.光学测量在光学测量中，恒流源可以用来驱动光电二极管，从而实现精确的光强测量。

例如，在光电测距仪中，恒流源可以驱动接收器，从而提高仪器的测量精度和稳定性。

3.电化学分析在电化学分析中，恒流源可以用来控制电解液中的电流，从而实现对电化学反应的控制。

恒流源电路图讲解基于运放和三极管的恒流源电路设计大家好，这里是（程序员）杰克。

一名平平无奇的（嵌入式软件）（工程师）。

最近，杰克又开始不务正业，继续学习起了（硬件）电路的设计。

本篇推文主要内容包括：运放的虚短和虚断描述、简单恒流源（电路分析）。

最后通过一个由三极管/mos管、（运算放大器）组成的恒流源VI电路示例来演示实际的设计过程。

下面正式进入本章推送的内容。

01 原理介绍">分析过程：1. 根据运放的虚断路，同向输入端IN+、反相输入端IN-连线断开，R1与RL形成串联电路，有：I_in = I_RL;2. 根据运放的虚短路，同向输入端IN+与反相输入端IN-形成导线连接到GND，形成“Vin ->R1 - >IN-->IN+ ->GND”通路, 有：V_R1 = Vin/R1;3. 综合上述, 负载电流I_RL = Vin/R1；恒流源VI 电路恒流源VI电路描述利用（电阻）和运放，组成一个电压向电流转换(电压控制电流)的恒流源VI电路。

该电路可以把输入的电压转换成对应的电流，常用于使用电压去控制负载电流的场合。

恒流源VI电路分析简单恒流源VI电路如下图所示：分析过程:1. 根据运放的虚断路，同向输入端IN+、反相输入端IN-连线断开，反相输入端的电流几乎为0, 负载RL的电流完全由运放输出, RL和RL1组成串联电路, 有: I_RL = I_RL1;2. 根据运放的虚短路，同向输入端IN+与反相输入端IN-形成导线，形成通路:"Vin - >R1 - >IN+ - >IN-- >RL1 - >GND", R1和RL1组成串联电路有: I_RL1 = Vin * RL1/(R1 + RL1); 3. 综合上述, 负载电流I_RL = Vin * RL1/(R1 + RL1)；恒流源应用场景恒流源电路在硬件电路设计和工程领域中具有广泛的应用。

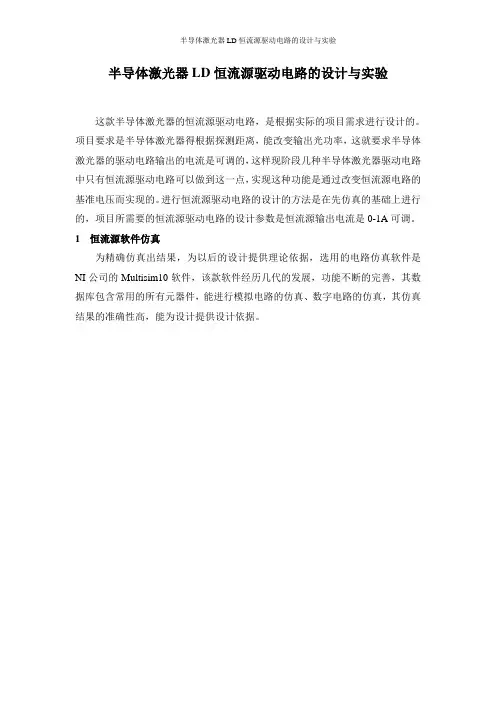

半导体激光器LD恒流源驱动电路的设计与实验这款半导体激光器的恒流源驱动电路，是根据实际的项目需求进行设计的。

项目要求是半导体激光器得根据探测距离，能改变输出光功率，这就要求半导体激光器的驱动电路输出的电流是可调的，这样现阶段几种半导体激光器驱动电路中只有恒流源驱动电路可以做到这一点，实现这种功能是通过改变恒流源电路的基准电压而实现的。

进行恒流源驱动电路的设计的方法是在先仿真的基础上进行的，项目所需要的恒流源驱动电路的设计参数是恒流源输出电流是0-1A可调。

1恒流源软件仿真为精确仿真出结果，为以后的设计提供理论依据，选用的电路仿真软件是NI公司的Multisim10软件，该款软件经历几代的发展，功能不断的完善，其数据库包含常用的所有元器件，能进行模拟电路的仿真、数字电路的仿真，其仿真结果的准确性高，能为设计提供设计依据。

恒流源仿真结果恒流源仿真电路选取了单电源供电的集成运放LM2900N、功率管IRF540、供电的电源电压是9V，为测量电路输出的电流，将万用表调整到电流档串联到电路中进行测量，以上图可见、设计的电路是很简单的。

集成运放U2B的作用是将采样电阻所测得电压反馈回输入端，通过集成运放U2A与输入端的基准电压进行比较。

恒流源仿真电路是一款很经典恒流源电路，具有的优点是电路稳定性很高、这款恒流源电路在基准电压不变的情况下，可以很容易的进行恒流源输出电流大小的调整，因为只需要调整电阻3R、3R的阻值即可。

R R 、基准电压选仿真结果显示，当将采样电阻的阻值选为1欧姆、341取为2V时，仿真结果得到的电流是1.5A。

在仿真过程中、通过选取不同的基准电压和3R、3R的值可以得到不同的电流值，这样仿真结果为实际的电路设计提供很好参考依据。

为了进一步简化恒流源驱动电路的设计、又作了如下的设计仿真。

选取的功率管是IRF530、采样1R的阻值为1欧姆、选取的电压比较器是单电源供电的集成运算放大器LM2900N，在电路仿真中，可以看见当基准电压选为1V、采样电阻为1欧姆时，恒流源的输出电流是0.9A，这与理论推导的结果完全一样。

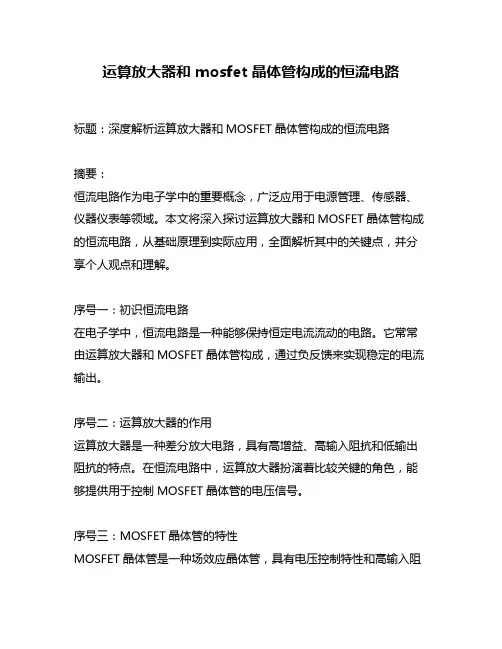

运算放大器和 mosfet 晶体管构成的恒流电路标题：深度解析运算放大器和MOSFET晶体管构成的恒流电路摘要：恒流电路作为电子学中的重要概念，广泛应用于电源管理、传感器、仪器仪表等领域。

本文将深入探讨运算放大器和MOSFET晶体管构成的恒流电路，从基础原理到实际应用，全面解析其中的关键点，并分享个人观点和理解。

序号一：初识恒流电路在电子学中，恒流电路是一种能够保持恒定电流流动的电路。

它常常由运算放大器和MOSFET晶体管构成，通过负反馈来实现稳定的电流输出。

序号二：运算放大器的作用运算放大器是一种差分放大电路，具有高增益、高输入阻抗和低输出阻抗的特点。

在恒流电路中，运算放大器扮演着比较关键的角色，能够提供用于控制MOSFET晶体管的电压信号。

序号三：MOSFET晶体管的特性MOSFET晶体管是一种场效应晶体管，具有电压控制特性和高输入阻抗。

在恒流电路中，MOSFET晶体管负责实际的电流调节和稳定输出。

序号四：恒流电路的工作原理通过结合运算放大器和MOSFET晶体管，恒流电路能够在输入电压或负载变化时，自动调整输出电流，使得输出电流保持恒定。

序号五：实际应用与优缺点分析恒流电路在电源管理、传感器接口和仪器仪表中有着广泛应用，可以提供稳定的电流输出。

然而，也存在一定的功耗和线性度等方面的局限。

总结与展望：通过本文的深度解析，相信读者对于运算放大器和MOSFET晶体管构成的恒流电路有了更深入的理解。

在未来的实际应用中，我们需要充分考虑其优缺点，并结合具体场景做出合理的设计选择和优化。

个人观点与理解：作为一种重要的电子学概念，恒流电路在现代电子产品中有着广泛的应用。

通过不断深入学习和实践，我对于恒流电路的原理和设计有了更清晰的认识。

在未来的工程设计中，我将继续注重对恒流电路的研究，以更好地应用于实际场景中。

（以上内容仅供参考，具体文章内容还需要根据主题进行深入拓展和撰写。

）恒流电路作为电子学中的重要概念，在现代电子产品中发挥着至关重要的作用。

No 其涂层多为红色。
5．热敏电阻 热敏电阻的电阻值随着温度的变化而变化，一般用做温
技 能
Image 度补偿和限流保护等。从特性上可分为两类：正温度
系数电阻和负温度系数电阻。正温度系数的阻值随温 度升高而增大，负温度系数的电阻则相反。
热敏电阻在结构上分为直热式和旁热式两种。直热式是
利用电阻体本身通过电流产生热量，使其电阻值发生
变化，旁热式热敏电阻器由两个电阻组成，一个电阻
为热源电阻，另一个为热敏电阻。
第1章 元 件
6．贴片电阻
理 该类电阻目前常用在高集成度的电路板上，它体积很小，
论
分布电感、分布电容都较小，适合在高频电路中使用。 一般用自动安装机安装，对电路板的设计精度有很高
No 的要求，是新一代电路板设计的首选组件。
,8.2
E6
±20%
Ⅲ 1.0,1.5,2.2,3.3,3.9,4.7,5.6,6.8,8.2
第1章 元 件
标称值一般用色标法、直标法和文字符号描述法来表示。
理 论
① 色标法：用不同的颜色表示不同的数值和误差，详见表1.2所示， 电阻器有三环表示和四环表示两种表示方法。
No 表1.2 电阻色环与数值的对应关系
论
色环分别表示数值X、Y、Z则电阻阻值为R=XY×10Z，第四色环
仅表示该电阻的误差。三环表示的时候只有第一环表示基数，
No 第二环表示十的指数，第三环表示误差。
② 直标法和文字符号表示法：直标法就是在电阻上直接标出电阻 的数值。文字符号表示法是把文字、数字有规律的结合起来表
示电阻的阻值和误差。符号规定如下：欧姆用“”来表示，
3．碳膜电阻器
碳膜电阻器是由结晶碳沉积在磁棒或瓷管骨架上制成的，稳定性好、 高频特性较好、并能工作在较高的温度下（70C），目前在电 子产品中得到广泛的应用。其涂层多为绿色。

基于运算放大器的压控恒流源
压控恒流源是由运算放大器作为主要部件而设计的压流线路。

它可以
根据实际要求，以恒定的流量维持一定压力，满足系统的要求。

【运算放大器压控恒流源的结构】
1、输入端：由电压信号源接入，输出外加偏置电压；
2、电路：主要包括放大器电路、滤波电路以及恒流电路，对外加压力
进行放大滤波；
3、恒流电路：根据外加压力，调节电流的大小，使得输出的流量恒定；
4、输出端：输出的流量由流量计测量，以调节电路输出流量；
【运算放大器压控恒流源的工作原理】
1、输入信号：输入信号(压力信号)传入后，由放大器放大信号强度，
同时去除一定波形噪声；
2、恒流控制：其中包含有流量传感器和控制电路，可以根据实际要求，调节电流的大小以达到恒定的流量；
3、输出信号：放大器放大后的信号，进入恒流电路后经由滤波，输出
稳定的流量；
4、控制调整：使用电路调整，可以调动恒流源的流量，达到控制要求。

【运算放大器压控恒流源的优点】
1、操作灵活：使用此类电路，可以实现半自动操作，易于操作；
2、性能稳定：恒流电路具有较高的可靠性和稳定性，输出的流量稳定
可靠；
3、精度高：恒流源的对流量的控制精度很高，达到多以毫米计的精度；
4、安全可靠：所有的操作都是在有安全装置的室内完成，可以确保系
统的安全性。

运算放大器恒流下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!运算放大器和恒流源是电子电路中常见的两种元器件，它们在电路设计和应用中发挥着重要作用。

专利名称：一种基于运算放大器实现PWM调制的恒流源电路专利类型：发明专利
发明人：刘松柏,任文毅,杨栋新,郭建,何良,谢小婷
申请号：CN201910548647.0
申请日：20190624
公开号：CN112134457A
公开日：
20201225
专利内容由知识产权出版社提供
摘要：本发明公开了一种基于运算放大器实现PWM调制的恒流源电路，包括供电主电路和控制电路；所述供电主电路包括主电源和采样电阻，所述主电源和采样电阻依次相连并与负载串联；所述控制电路包括用于对采样电阻的电压或/和电流进行采样的采样单元、第一运算放大器N1、MOS管V1和目标电压给定单元，所述采样单元的输入端连接所述采样电阻，所述采样单元的输出端连接至第一运算放大器N1的输入负端，所述目标电压给定单元与所述第一运算放大器N1的输入正端相连，用于提供目标电压；所述第一运算放大器N1的输出端与所述MOS管V1的栅极相连，所述MOS管V1串联于所述供电主电路中。

本发明的恒流源电路具有结构简单可靠、成本低、可调范围大等优点。

申请人：株洲中车时代电气股份有限公司
地址：412001 湖南省株洲市石峰区时代路169号
国籍：CN
代理机构：湖南兆弘专利事务所(普通合伙)
更多信息请下载全文后查看。

第２２卷第３期２０１０年３月强激光与粒子束ＨＩＧＨＰＯＷＥＲＩ。

ＡＳＥＲＡＮＤＰＡＲＴＩＣＬＥＢＥＡＭＳＶ０１．２２。

Ｎｏ．３Ｍａｒ．，２０１０文章编号：ｌｏＯｌ一４３２２（２０１０）０３—０５５３—０４基于运算放大器的压控恒流源‘秦玲，赖青贵，张良，王华岑（中国工程物理研究院流体物理研究所．四川绵阳６２１９００）摘要：针对直线感应加速器校正线圈的供电需求，用悬浮负载法和接地负载法研究了基于功率运算放大器的电压控制型恒流源。

从理论计算、数值模拟和实验方面研究和对比了两种压控恒流源的工作原理、工作特性和输出结果。

试验结果表明，在两种恒流源上都能够得到预定的电流输出，悬浮负载恒流源的输出更加稳定，能够满足将来的工程运用要求。

关键词：校正线圈；功率运算放大器；压控恒流源；印制电路板；纹波中图分类号：ＴＬ５０６文献标志码：Ａｄｏｉ：１０．３７８８／ＨＰＬＰＢ２０１０２２０３．０５５３恒流源（ＶＣＣＳ）的研究历经数十年，从早期的晶体管恒流源到现在的集成电路恒流源，恒定电流在各个领域的广泛使用激发起人们对恒流源的研究不断深入和多样化。

稳恒电流在加速器中的使用是加速器结构改善的一个标志。

从早期的单一依靠磁场线圈到加入匀场环，到校正线圈的使用，束流输运系统的改进有效地提高了束流的品质［１］。

校正线圈是光刻于印制电路板上的导线圈，将其按照方位角放置在加速腔内，通电后，载流导线产生的横向磁场就可以起到校正偏心束流的作用［２］。

显然，稳定可调的恒流源是校正线圈有效工作的必要条件。

针对现在加速粒子能量的提高，对校正线圈提出了新的供电需求，本文就这一需求研究了基于功率运算放大器的两种压控恒流源，为工程应用做技术储备。

ｌ设计思路用于校正线圈的恒流源，供聚焦和补偿时使用，输出功率不大，但要求调节精度高，稳定性好，纹波小。

具体技术参数为：输出电流ｏ～５Ａ；调节范围０．１～５．０Ａ；调节精度５ｍＡ；负载电阻３．５Ｑ；纹波稳定度优于１‰（相对５Ａ）；基准电压模块型号为ＲＥＦ０１。

运放做恒流源（范文12篇）以下是网友分享的关于运放做恒流源的资料12篇，希望对您有所帮助，就爱阅读感谢您的支持。

[运放做恒流源篇一]这几种电路都可以在负载电阻RL上获得恒流输出第一种由于RL浮地,一般很少用第二种RL是虚地,也不大使用第三种虽然RL浮地,但是RL一端接正电源端,比较常用第四种是正反馈平衡式,是由于负载RL接地而受到人们的喜爱第五种和第四种原理相同,只是扩大了电流的输出能力,人们在使用中常常把电阻R2取的比负载RL大的多,而省略了跟随器运放第五种是本人想的电路,也是对地负载后边两种是恒流源电路对比几种V/I电路,凡是没有三极管只类的单向器件,都可以实现交流恒流,加了三极管之后就只能做单向直流恒流了第四和第五是建立在正负反馈平衡的基础上的,如果由于电阻的误差而失去平衡,会影响恒流输出特性,也就是说,输出电流会随负载变化而其他几种电阻的误差只会影响输出电流的值,而不会影响输出特性如果输出电流大,或者嫌三极管的集电极电流和发射极电流不相等,可以把三极管换成MOSFET[运放做恒流源篇二]关于双运放恒流源原理“典型双运放电流源电路”的框图，供分析与讨论。

附图方框内的4个电阻其数值是一样的。

因此才有公式：Io=(V3-V2)/R 。

由公式可看出：当V32幅度与R的数值恒定不变时，Io恒定输出且与负载电阻Load的数值大小无关（在运放的线性工作区域以内）。

可以利用负载电阻为0欧姆和负载电压为1V两种状态，推演出上面运放输出端（PIN6）的电压Vo’会随负载电压Vo等比升降，从而保证定流电阻的端压与通过电流幅度恒定不变的和与输入电压的比例结果。

双运放恒流源有两个显著特点:1.负载可以接地;2.输出电流可以是双向输出或交流输出(通常以双电源供电为前提条件)。

单电源供电时，双运放恒流源的第2个特长也就不一定存在了--即通常只能输出单向电流，所用运放也必须是单电源运放。

当V2为零，即接地时，根据公式可计算得到输出电流的极性与流向；此时输出电流的大小、极性由V3控制(以双电源供电为前提条件)。

53今日电子 · 2011年5月应用设计：电源Applications一种基于功率放大器的恒流源设计中国矿业大学信息与电气工程学院 王珏 常伟在断路器可靠性试验设备中，试验电源的稳定、精确是保证测试可靠的基础。

否则，无论是在断路器出厂试验还是型式试验中，都会因为测试电源的波动使校验后的产品存在着合格品被判为不合格，而不合格品被判为合格的可能。

传统恒流源制作是利用二极管、三极管、集成稳压源的特性制作的参数稳流器、串联反馈调整型稳流电源、开关稳流源等，但往往存在着输出电流范围小、稳流精度不高、效率较低、可靠性较差、输出纹波大等缺点。

我们设计了一种基于A T89C51的恒流源控制系统，电流输出0 100A，电流精度≤2%，电压输出15V，能实现快速、高精度、灵活、多功能的控制要求，在断路器可靠性试验中提供了稳定、精确的试验电源。

主电路的组成主电路是由电压电流调节电路，升流变压器，电流检测反馈电路，输入控制和显示等几部分电路构成的，以上各个模块都是由A T89C51来控制的，其总体构架如图1所示。

1 电压电流调节电路电压调节模块主要由变压器和DS1267数字电位器构成，单个DS1267可调精度最大为16位，可知单次最小变化量为1/512，对于220V电压来说基本可认为是线性关系，符合恒流源的电压调节精度。

电流调节模块主要由T D A2030芯片和大功率晶体管2S A1302、2S C3281组成的。

其中，2SA1302与2SC3281组成推挽功率放大结构，为了增加输出电流，采用了两路相同结构的并联电路，其电路如图2所示。

图2中，当输入电压信号时，由于I N4001两个二极管的动态电阻很小，且R2的阻值较小，可以认为2S A1302管基极电位的变化与2S C3281管基极电位的变化近似相等，两个基极的电位随输入电压u i n 产生相同的变化。

当处于输入信号的正半周，且u i n 逐渐增大时，2S A1302管基极电流随之增大，发射极电流也必然增大，负载电阻(即升流变压器)R L 上得到正方向的电流；当u i n 减小到一定数值时，2S C3281管截止。
