运算放大器的应用和选型

运放选型参数摘要：一、运放简介二、运放选型参数1.增益带宽积2.输入偏置电流3.输入偏置电压4.共模抑制比5.输出电流和电压6.电源电压范围7.功耗三、运放选型实例1.确定应用场景2.根据参数进行选型3.实际应用案例四、总结正文：运放，全称为运算放大器，是一种模拟电子器件，广泛应用于各种电子设备和系统中。

作为核心组件，运放的选择至关重要，其中运放选型参数是重要的参考依据。

本文将详细介绍运放选型参数，并以实际案例进行说明。

首先，我们来了解一下运放的增益带宽积。

增益带宽积是运放的一个重要参数，表示运放能够处理信号的最大增益和带宽。

在选择运放时，应根据所需信号的增益和带宽来选取合适的增益带宽积。

输入偏置电流和输入偏置电压是衡量运放输入性能的重要参数。

输入偏置电流是指输入端电流的差值，输入偏置电压是指输入端电压的差值。

这两个参数对运放的输入阻抗和共模抑制比产生影响，需要根据实际应用场景进行选择。

共模抑制比是运放抑制共模信号的能力，它影响了运放在实际应用中的抗干扰性能。

在选择运放时，应根据共模抑制比来选取能够满足抗干扰要求的运放。

输出电流和电压是运放输出性能的重要参数。

输出电流表示运放能够驱动负载的最大电流，输出电压表示运放能够输出的最大电压。

在选择运放时，应根据实际应用中负载的电流和电压需求来选取合适的输出电流和电压。

电源电压范围和功耗是运放的两个重要电气参数。

电源电压范围表示运放能够正常工作的电源电压范围，功耗表示运放在工作过程中的能量消耗。

在选择运放时，应根据实际应用场景的电源电压和功耗要求来选取合适的运放。

下面通过一个实际应用案例来说明如何进行运放选型。

某智能家居系统需要一个用于信号放大的运放，信号增益需求为100倍，信号带宽为10kHz。

根据这些参数，我们可以选择一个增益带宽积大于100kHz的运放。

接下来，我们需要考虑运放的输入性能，输入偏置电流和输入偏置电压应满足系统对输入阻抗和共模抑制比的要求。

运算放大器参数说明及选型指南一、运放的参数说明：1.增益：运算放大器的增益是指输出信号与输入信号之间的比值，通常用V/V表示。

增益可以是固定的，也可以是可调的。

增益决定了输出信号相对于输入信号的放大程度。

2.带宽：运算放大器的带宽是指在其增益达到-3dB时的频率范围。

带宽决定了运放的工作频率范围，对于高频应用，需要选择具有宽带宽的运放。

3.输入偏置电压：输入偏置电压是指在无输入信号时，运放输入端的直流偏置电压。

输入偏置电压可能会引入偏置误差，对于精密测量电路，需要选择输入偏置电压尽可能小的运放。

4.输入偏置电流：输入偏置电流是指在无输入信号时，运放输入端的直流偏置电流。

输入偏置电流可能会引起输入端的电平漂移，对于高精度应用，需要选择输入偏置电流尽可能小的运放。

5.输入偏置电流温漂：输入偏置电流温漂是指输入偏置电流随温度变化的比例。

输入偏置电流温漂可能会导致运放的工作点发生变化，对于温度变化较大的应用，需要选择输入偏置电流温漂较小的运放。

6.输入噪声：输入噪声是指在无输入信号时，运放输入端产生的噪声。

输入噪声可能会影响信号的纯净度，对于低噪声应用，需要选择输入噪声较低的运放。

7.输出电流：输出电流是指运放输出端提供的最大电流。

输出电流决定了运放的输出能力，在驱动负载电流较大的应用中，需要选择输出电流较大的运放。

8.输出电压：输出电压是指运放输出端能够提供的最大电压。

输出电压决定了运放的输出范围，在需要大幅度信号放大的应用中，需要选择输出电压较大的运放。

二、选型指南：1.确定应用需求：根据实际应用需求确定所需的放大倍数、带宽、输入/输出电压等参数。

例如，对于音频放大器，需要考虑音频频率范围、输出功率等因素。

2.选择性能指标：根据应用需求选择合适的性能指标。

不同应用对各个参数的要求可能会有所差异，需根据实际情况进行权衡与选择。

3.查询产品手册：查询供应商的产品手册或网站，获取相关产品的详细参数信息。

产品手册通常会提供各项参数的典型值和极限值，可以用于评估是否满足需求。

运算放大器的参数、选型与应用唐桃波长江大学国家级电工电子实验教学示范中心创新基地长江大学石油仪器研究室1•1930年TI的前身Geophysical service inc.成立，主要研发地震仪与石油探测仪。

•1950年Geophysical service inc.上市同时改名为TI。

•1956年Burr-Brown Research公司成立。

•1958年7月TI公司的Jack Kilby发明了集成电路(integrated circuit)简称IC。

•1963年Fairchild公司的Bob widlar发明了世界上第一片世界公认的单片集成电路运放μA702但是不是很成功。

•1965年1月MATT LORBER和RAY STATA创建了ADI公司。

•1965年11月Fairchild公司的Bob widlar发明了μA709大获成功，但是μA709不稳定,易烧坏，易锁闭。

•1967年Bob widlar离开Fairchild加入NSC（National Semiconductor后并入TI），同年发表了LM101，后来陆续开发了LM301,LM307，LM308，LM318，LM309等运放。

•1969年Fairchild公司的Dave Fullagar发表了发明了世界上第一款内置30pF相位补偿电容的运放μA741一直应用至今，现在还是各大高校模电实验的首选运放。

2•1975年PMI公司的George Erdi发表了世界上第一款精密运放OP07（后逐渐发展出OP27 OP37 OP177及OP27的JFET版本OPA627，OP37的JFET版本OPA637）.由于OP07太过经典，各大公司都推出了自己的相关产品。

•1972年NSC公司的Russell and Frederiksen引入新技术设计出LM324.•1975年RCA公司发布了CMOS运放CA3130.•1976年NSC公司发布了JFET运放LF356.•1978年TI发布了TL06X TL07X TL08X系列低价格JFET运放。

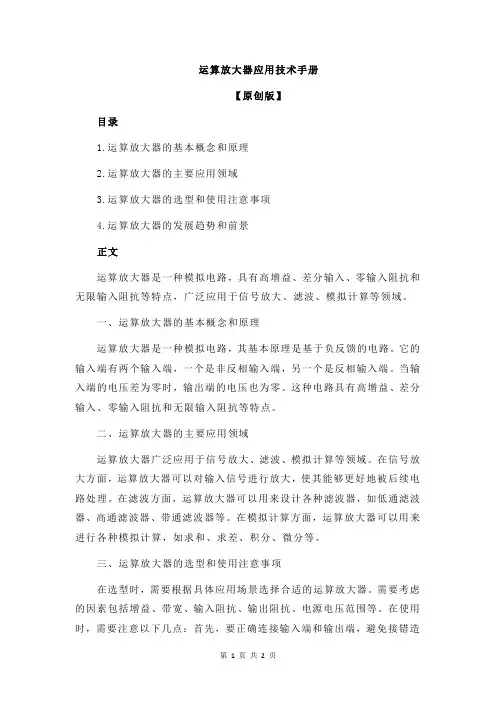

运算放大器应用技术手册【原创版】目录1.运算放大器的基本概念和原理2.运算放大器的主要应用领域3.运算放大器的选型和使用注意事项4.运算放大器的发展趋势和前景正文运算放大器是一种模拟电路，具有高增益、差分输入、零输入阻抗和无限输入阻抗等特点，广泛应用于信号放大、滤波、模拟计算等领域。

一、运算放大器的基本概念和原理运算放大器是一种模拟电路，其基本原理是基于负反馈的电路。

它的输入端有两个输入端，一个是非反相输入端，另一个是反相输入端。

当输入端的电压差为零时，输出端的电压也为零。

这种电路具有高增益、差分输入、零输入阻抗和无限输入阻抗等特点。

二、运算放大器的主要应用领域运算放大器广泛应用于信号放大、滤波、模拟计算等领域。

在信号放大方面，运算放大器可以对输入信号进行放大，使其能够更好地被后续电路处理。

在滤波方面，运算放大器可以用来设计各种滤波器，如低通滤波器、高通滤波器、带通滤波器等。

在模拟计算方面，运算放大器可以用来进行各种模拟计算，如求和、求差、积分、微分等。

三、运算放大器的选型和使用注意事项在选型时，需要根据具体应用场景选择合适的运算放大器。

需要考虑的因素包括增益、带宽、输入阻抗、输出阻抗、电源电压范围等。

在使用时，需要注意以下几点：首先，要正确连接输入端和输出端，避免接错造成电路故障。

其次，要注意电源电压的稳定性，避免因电源电压波动影响电路性能。

最后，要注意散热，避免因过热造成电路损坏。

四、运算放大器的发展趋势和前景随着科技的发展，运算放大器也在不断发展和改进。

未来的发展趋势包括更高的增益、更宽的带宽、更高的输入阻抗、更低的噪声等。

运算放大器应用场景
一、运算放大器在信号处理中的应用
在信号处理中，运算放大器可以用来放大、滤波和反相等操作。

例如，在音频放大器的电路中，运算放大器可以将音频信号的电压进行放大，从而增强声音的音量。

此外，运算放大器还可以用来对信号进行滤波，以消除噪声和杂波。

二、运算放大器在测量仪器中的应用
在测量仪器中，运算放大器可以用来进行电压、电流和温度等参数的测量。

例如，在电压表中，运算放大器可以将被测电压信号放大，从而使电压表能够准确地显示电压值。

在电流表中，运算放大器可以将电流信号转换为电压信号，然后进行放大和显示。

三、运算放大器在控制系统中的应用
在控制系统中，运算放大器可以用来进行反馈控制和比例控制。

例如，在温度控制系统中，运算放大器可以将被控温度信号与设定温度信号进行比较，然后控制加热器的加热功率，从而使被控温度保持在设定温度范围内。

四、运算放大器在滤波器中的应用
在滤波器中，运算放大器可以用来进行低通滤波、高通滤波、带通
滤波和带阻滤波等。

例如，在语音通信系统中，运算放大器可以用来进行语音信号的滤波，以提高语音的清晰度。

五、运算放大器在信号发生器中的应用
在信号发生器中，运算放大器可以用来产生正弦波、方波和三角波等信号。

例如，在音频合成器中，运算放大器可以用来产生各种音调和音色的声音信号，从而实现音乐合成和声音效果的生成。

运算放大器是一种非常重要的电子元件，它在电子电路设计、控制系统和测量仪器等方面都有着广泛的应用。

在日常工作和生活中，我们常常会用到运算放大器，因此对于运算放大器的原理和应用有一定的了解是非常有必要的。

运算放大器是模拟电路设计中非常重要的电子元件。

在传感器采集电路设计以及其他模拟信号调节设计中应用很广。

因此有必要就如何选择运放的问题进行一次整理。

除了对运放参数指标的整理外，本文还以某个ADC等为例，详细讲述了如何结合当前系统实现运放的合理应用。

笔者功力有限，文中不周之处，请不吝赐教。

运放的产生与内部工作原理在此不作阐述，具体详情可查看任何模拟电路书籍。

下文将对运放的功能与分类、输入、输出性能指标、噪声与电源理论以及运放实例应用等四部分逐一说明。

一、运放的功能与分类从工程上讲，按照集成程度来讲，运放一般可分为独立运放芯片和内含分立元件的运放，如图1所示。

独立运放具有一般运放的所有功能，具体功能可根据使用者的需要，配合外部分立元件自行设计。

内含分立元件的运放芯片，可选择的输出方式会被限制为特定的几种，当在输出效果上会比独立的运放好很多。

内含电阻的运放ina133独立运放OPA130图1以图1的两个片子为例，ina133的应用电路为图2所示。

如果对ina133的2,3引脚外部再连接25K电路使其变成1/2倍数电路，则精度会大大增加。

由原有的1-2mv变为几十mv。

（笔者所做实验片子类型不多，在此仅表述现象）图2运放的功能一般可分为以下四个：放大器：主要用于改变信号的幅度。

缓冲器：隔离输入输出，完成阻抗匹配（输入端高阻，输出端低阻），一般用于ADC的设计，当然在其他三类功能中也能体现。

滤波器：设计不同类型的滤波器，消除信号源以外的其他干扰和噪声。

现在集成度滤波器很多，只需要外部配备电阻，选择滤波的频率范围即可。

其他各种运放功能：积分、微分、乘法、对数等等。

对于ADC设计而言，前三种功能根据具体面向对象都有所涉及。

主要以缓冲器为主，缓冲器作为ADC的一部分，除了缓冲以外，同时还承担着放大器的工作。

常见ADC运放与AD的匹配环节，运放作为放大器只做跟随器设计，当然也有缩小信号的设计等。

除了上述分类以外，运放也可以按照反馈方式分为：电压反馈与电流反馈两种，记作VFA与CFA。

运算放大器选型指南运算放大器（Operational Amplifier，简称Op Amp）是一种重要的电子元件，广泛应用于各种电子设备和电路中。

它具有输入阻抗高、增益稳定、输出能力强等特点，可放大输入信号并输出放大后的信号，被用于放大、滤波、比较、积分、微分等多种信号处理应用。

在进行运算放大器选型时，需要考虑以下几个因素：1.功能要求：首先要明确需要运算放大器实现的功能。

不同的应用场景需要不同的功能要求，比如需要放大直流或交流信号，需要实现滤波、比较、积分、微分等功能。

2.参数指标：选择合适的运算放大器要考虑其参数指标，如增益带宽积、输入与输出电压范围、电源电压范围、偏置电压、输入偏置电流、输出阻抗等。

这些参数指标对于实现具体的应用要求至关重要。

3.精度要求：根据应用需求考虑运算放大器的精度要求，如增益的稳定性、输入和输出的精度、温度漂移、噪声等。

一般来说，要求精度越高的应用，选择的运算放大器性能要求也相对较高。

4.效率和成本：运算放大器的效率和成本也是选型中的考虑因素。

效率指的是运算放大器的功耗和能耗，可以根据实际需求选择功耗较低的型号。

成本包括器件本身的价格和其他外部元件的成本，需要综合考虑投资和应用需求。

5.兼容性和可靠性：考虑运算放大器的兼容性和可靠性，特别是在多个放大器组成的电子系统中，要保证各个放大器之间的配合和运行稳定性。

在具体选型时，可以参考厂商提供的数据手册和技术规格表，查找满足应用需求的运算放大器型号。

此外，也可以借鉴其他工程师的经验和评价，了解不同型号的优缺点，从而做出更好的选择。

总结起来，在运算放大器选型时要考虑功能要求、参数指标、精度要求、效率和成本、兼容性和可靠性等因素，根据实际需求选择合适的型号。

最后，进行实际应用前，还需通过实验和测试验证选型的正确性和可靠性。

模拟电路设计中的运算放大器选择与应用
在模拟电路设计中，运算放大器是一种常用的集成电路器件，用于放大信号、
滤波、比较电压等各种功能。

选择合适的运算放大器并正确应用是设计中至关重要的一环。

在选择运算放大器时，首先要考虑的是其性能参数。

常见的性能参数包括增益
带宽积、输入偏置电流、输入偏置电压、共模抑制比、失调电压等。

根据实际需求选择相应性能参数的运算放大器，可以保证电路的性能。

在应用运算放大器时，最常见的应用之一是作为信号放大器。

通过适当选择反
馈电阻的数值，可以实现对输入信号的放大。

此外，运算放大器还可以用于比较器、积分器、微分器等电路中。

在设计这些电路时，需要充分了解运算放大器的特性，并根据需要合理选择。

另外，运算放大器还可以通过与其他器件的组合应用，实现更加复杂的功能。

例如，结合电容器可以实现滤波器的设计，结合二极管可以实现压缩器的设计，结合开关可以实现开关电路的设计。

在设计这些复杂功能时，需要考虑到所有元器件的特性，并综合考虑各种影响因素。

总之，选择合适的运算放大器并正确应用，是模拟电路设计中不可或缺的一部分。

只有充分理解运算放大器的性能参数和特性，并灵活运用，才能设计出稳定可靠、性能优良的电路。

希望以上内容对您有所帮助。

如果有其他问题，欢迎随时向我咨询。

《运算放大器》PPT 课件目录CONTENTS•运算放大器概述•运算放大器的工作原理•运算放大器的应用•运算放大器的选择与使用•运算放大器的性能指标•运算放大器的设计实例01运算放大器概述0102运算放大器的定义它能够实现加、减、乘、除等基本算术运算，因此得名“运算放大器”。

运算放大器（简称运放）是一种具有高放大倍数的电路单元，其输出信号与输入信号之间存在一定的数学关系。

运算放大器的开环放大倍数极高，一般在10^4~10^6之间。

高放大倍数运算放大器的输入阻抗很大，使得它对信号源的影响很小。

输入阻抗高运算放大器的输出阻抗很小，使得它对负载的影响也很小。

输出阻抗低运算放大器对共模信号的抑制能力很强，能够有效地抑制温漂和干扰信号。

共模抑制比高运算放大器的基本特点可以分为通用型、高精度型、高速型、低功耗型等。

按性能指标分类按电路结构分类按工作原理分类可以分为分立元件型和集成电路型。

可以分为线性运放和开关电容型运放。

030201运算放大器的分类02运算放大器的工作原理1 2 3差分输入是指运算放大器使用两个输入信号的差值作为输入，以实现更高的精度和抑制噪声。

差分输入电路可以消除共模信号，只对差模信号进行放大，从而提高信号的信噪比。

差分输入电路的对称性和平衡性对放大器的性能有重要影响，因此需要精心设计和选择合适的元件。

差分输入放大倍数01放大倍数是运算放大器的重要参数，表示输出电压与输入电压的比值。

02运算放大器的放大倍数很高，通常在100dB以上，即放大10万倍以上。

03放大倍数可以通过外接电阻和电容进行调节，以满足不同的应用需求。

输出电压与输入电压的关系01输出电压与输入电压的关系是运算放大器的基本工作特性之一。

02当输入电压变化时，输出电压会相应地变化，以保持放大倍数恒定。

03输出电压与输入电压的关系是非线性的，但在一定的线性范围内，可以近似认为放大倍数是恒定的。

非线性范围是指输入电压超过一定范围时，输出电压与输入电压不再成正比关系，放大倍数发生变化。
