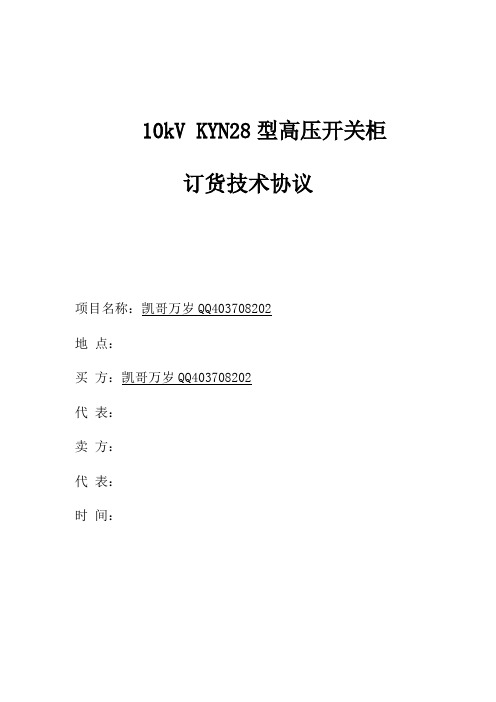

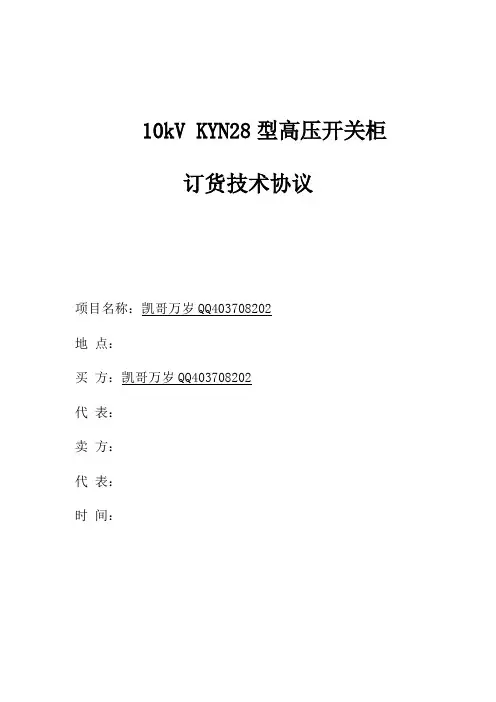

KYN28-12高压开关柜
技
术
协
议
书
20年月日
一、总则
1.1 乙方向甲方提供KYN28A-12Z型金属铠装中置式开关柜,配用ABB-VD4断
路器.
1.2 本开关柜在满足本技术协议的要求外,其它部分应满足IEC298、GB-3906、
GB/T11022-99及DL/T404-1997其相关标准和技术条件要求,并应达到“五防”
功能.
1.3 本产品的质量由乙方保证.
1.4 本协议书为商务合同的附件,与商务合同具有同等法律效力。
二、基本技术条件
2.1电气主接线:单母线
2.2本期建设规模:共7台开关柜。其中进线柜1台、母线设备柜1台、出线柜
3台、电容柜1台、站用变柜1台。
2.3柜体型式：中置式交流金属铠装柜。
柜宽：站用变1000mm，其余800mm。
柜深：1660mm
柜高：2300mm
三、使用环境
3.1 室内；
3.2 地震烈度：<8度；
3.3 海拔高度：<1000m；
3.4 环境温度：最高+40℃，最低-15℃；
3.5 湿度：月平均相对湿度90％（+25℃时）；
3.6使用环境：不含导电微量粉尘，无严重污秽、化学腐蚀、无火灾，无爆炸危
险及剧烈振动的场所。
四、设备规范
4.1柜体设备型式：
4.1.1断路器：真空断路器ABB VD4.
4.1.2断路器操作机构:弹簧操作机构.
4.1.3电流互感器:LZZBJ9-10.
4.1.4 电压互感器:JDZX10-10.
4.1.5高压熔断器：限流式
PT熔断器：XRNP1-10。
站用变：XRNT-12
4.1.6接地开关：手动弹簧储能操作，JN15；
4.1.7母线氧化锌避雷器：YH5WZ-17/45；
4.1.8 站用变：SC10-50/10.5
4.1.9支持绝缘子选用大爬距有机绝缘子，爬距2.0cm/KV（240mm）。
4.2柜体参数（含柜体元件）：
4.2.1额定电压（KV）：12；
4.2.2主母线额定电流（A）：1250A
4.2.3额定频率：50HZ；
4.2.4绝缘水平：柜体、断路器；
工频耐压：42KV（一分钟）；
冲击耐压：75KV（对地及相间）；
电压及电流互感器：应符合GB311规定；
4.2.5额定热稳定电流（3s）（kA）：25；
4.2.6额定动稳定电流（峰值）（kA）：63；
五、柜内设备参数
5.1真空断路器
5.1.1额定电压：12kV；
额定电流：进线、分段1250A，其余630A
5.1.2最高电压：12kV；
5.1.3额定短路开断电流（有效值）（kA）；25kA
5.1.4额定短路关合电流（峰值）（kA）；63kA
5.1.5合闸时间：50~80ms；
分闸时间：40~60 ms；
5.1.6操作循环：分-0.3s-合分-180s-合分
5.1.7机械寿命：20000次；
额定短路电流开断次数：100次；
额定电流开关次数：20000次；
5.2断路器操作机构：
5.2.1机构型式：弹簧操作机构；储能电机电源AC220V；
5.3高压熔断器：
5.3.1额定电压（kV）：10
5.3.2最高电压（kV）：12；
5.3.3电压互感器回路三相额定开断容量：1000MV A。
5.3.4额定电流：电压互感器为1A、站用变
6.3A
5.4电压互感器：
5.4.1 额定电压（kV）：母线：10/√3，
5. 4.2额定电压比（kV）：母线10/√3 0.1/√3 0.1/3
5. 4.3准确级和负载：母线：0.5/40V A、6P/50V A。
5.5 电流互感器：
5.5.1额定电压：10kV；
5.5.2电流比：*/5A；（按接线图配置）
5.6 接地开关：
动稳定电流：80kA；
热稳定电流：31.5Ka
5.7 站用变：
SC10-50，10.5±2*2.5%/0.4kV Uk=4% Dyn11
5.8 母线：
主母线为TMY-80*10mm，接地母线为TMY-40*4mm
六、技术要求
6.1 柜体：柜体由前柜、后柜、仪表室、泄压装置四部分独立组装后相拼而成，
柜体的外壳和隔板采用敷铝锌板。外壳防护等级为IP4X，断路器抽出时为IP2X。
电缆孔应能密封。
6.2开关柜内设有电加热器100W 2只，电缆室设照明灯，电源电压AC220V。
二次室设置二次抗干扰接地铜排。截面不小于100mm2,并设有绝缘支撑。
6.3开关柜内小车推进、抽出应灵活方便，不应产生冲击力，同类型规格的小
车具有互换性。
6.4开关柜内应有下列防误联锁功能：
6.4.1只有当断路器处于分闸位置时断路器小车方能推进、抽出。
6.4.2只有当小车处于工作或试验位置时方能操作断路器。
6.4.3只有当小车处于试验位置时方能合上接地刀闸。
6.5 开关柜在后部采用后开门，留有观察窗口。
6.6 开关柜在工作、试验位置都应有定位装置。
6.7 手车在试验位置及隔离位置时，一次静触头活门应自动关闭。活门上要有
“有电危险”标志。
6.8 主变进线柜后门加电磁锁，进线侧装设带电显示装置。
6.9 出线电缆侧加带电显示装置。
6.10电容器门与电容器开关柜实现正、反向闭锁.
6.11 断路器增设储能指示灯及控制开关。辅助开关开断分合闸电流要满足开断
时无拉弧及触头无烧毛现象。
6.12 母线与分支母线应有明显相序颜色，A、B、C分别为黄、绿、红色，相
序排列按国家标准
6.13 开关柜小母线截面由设计院提供，小母线绝缘采用热缩套管。
6.14 设计院提供开关柜二次图。制造厂按图完成柜内配线.
6.15 二次线CT回路导线截面不得小于2.5mm2，PT回路导线截面不得小于
2.5mm2，柜内连接导线选用多股软铜线。
6.16.开关柜电缆室布置应考虑电缆搭接的空间，电缆搭接处距柜底大于
650mm，出线柜、电容器柜底开一孔。
6.1
7. PT柜中PT、熔断器安装在小车上。
6.18. 所有开关柜必须设有专门的可靠接地。
七、技术资料
7.1 产品制造完成后发货前，应通知甲方进行出厂验收。
7.2 开关柜出厂时制造厂应提供完整的技术文件3份，包括使用说明书、安装调
