高压电柜技术协议书范本甲方（委托方）：____________________乙方（技术提供方）：____________________鉴于甲方需要就高压电柜项目进行技术合作，乙方愿意提供相应的技术支持，双方本着平等互利、诚实信用的原则，经友好协商，就高压电柜技术合作事宜达成如下协议：第一条合作内容1.1 乙方应根据甲方的要求，提供高压电柜的技术支持服务，包括但不限于设计、制造、安装、调试、维护等。
1.2 乙方应保证所提供的技术支持服务符合国家相关标准和行业规范。
第二条技术资料与知识产权2.1 乙方应向甲方提供高压电柜项目所需的全部技术资料，包括但不限于设计图纸、技术参数、操作手册等。
2.2 乙方保证所提供的技术资料不侵犯任何第三方的知识产权。
2.3 甲方对乙方提供的技术资料享有使用权，但不得转让或许可第三方使用，除非得到乙方的书面同意。
第三条技术支持服务3.1 乙方应按照甲方的要求，提供高压电柜项目的技术支持服务。
3.2 乙方应保证技术支持服务的质量，满足甲方的使用需求。
3.3 甲方有权对乙方提供的技术支持服务提出改进建议，乙方应予以积极响应。
第四条质量保证与售后服务4.1 乙方应保证高压电柜项目的质量符合国家标准和行业规范。
4.2 乙方应提供至少____年的质保期，质保期内因乙方技术原因导致的质量问题，乙方应负责免费维修或更换。
4.3 乙方应提供及时有效的售后服务，包括但不限于技术咨询、故障排除、定期维护等。
第五条费用与支付5.1 甲方应按照本协议约定向乙方支付技术支持服务费用，具体金额为人民币___________元。
5.2 甲方应在合同签订后____天内支付定金，金额为总费用的____%。
5.3 余款应在乙方完成技术支持服务并经甲方验收合格后____天内支付。
第六条违约责任6.1 如甲方未按约定支付费用，应按未支付金额的____%向乙方支付违约金。
6.2 如乙方未按约定提供技术支持服务，应按未履行部分金额的____%向甲方支付违约金。
山西华晋韩咀煤业35kV变电站新建工程35kV开关柜技术规范山西晋通电力勘察设计院二〇一三年一月供货范围：见附件一《供货清单》1、总的要求1.1本书提出了对设备本体及其附属设备的技术要求。
主要包括设备的使用条件、主要技术参数、结构、性能、试验及所需技术资料等方面的内容。
1.2本书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准的条文，供货方应按有关标准提供符合国标、行标和本书的优质产品。
1.3本书所使用的标准及规定的条款如遇到与供货方所执行的标准不一致时，按较高标准执行。
1.4本书经买卖双方确认后，作为合同的附件，与合同正文具有同等的法律效力。
1.5本书中涉及有关商务方面的内容，如与合同的《商务部分》有矛盾时，以《商务部分》为准。
1.6对设计图纸、说明书和试验报告的要求1.6.1图纸及图纸的认可和交付1.6.1.1须经买方确认的图纸应由供货方提交表1所列接收单位。
表1 接收图纸单位买方在收到需认可图纸1周内，将一套确认的或签有买方校订标记的图纸（买方负责人签字）返还给供货方。
凡买方认为需要修改且经供货方认可的，不得对买方增加费用。
在未经买方对图纸作最后认可前任何采购或加工的材料损失应由供货方单独承担。
1.6.1.2供货方在收到买方确认图纸（包括认可方修正意见）后，应于1周内向表1所列有关单位提供最终版的正式图纸和CAD文件电子版，正式图纸必须加盖工厂公章或签字。
1.6.1.3完工后的产品应与最后确认的图纸一致。
买方对图纸的认可并不减轻供货方关于其图纸的正确性的责任。
设备在现场安装时，如供货方技术人员进一步修改图纸，供货方应对图纸重新收编成册，正式递交买方，并保证现场安装后的设备与图纸完全相符。
1.6.1.4图纸的格式：所有图纸均应有标题栏、全部符号和部件标志，文字均用中文书写，并使用国际单位制。
1.6.1.5供货方免费提供买方全部最终版的图纸、资料及说明书。
其中，图纸应包括总装配图及安装时设备位置的精确布置图，并且应保证买方可按最终版的图纸资料对所供设备进行维护，并在运行中进行更换零部件等工作。
35kV10kv开关柜技术规范书-3 35kV10kv开关柜技术规范书-3第一章总则1.1目的和依据1.2适用范围1.3缩写词和术语解释1.4引用标准1.5术语、符号和单位第二章35kV、10kV开关柜的类型2.135kV开关柜的类型2.210kV开关柜的类型2.3设备名称和型号第三章技术要求3.1电压等级3.2静态和动态稳定性3.3绝缘水平3.4防护等级3.5允许最大短路电流3.6过电压抗性3.7隔离和切换性能3.8阻尼电阻3.9面板和架构3.10操作机构3.11联锁与防误操作功能3.12过温和过载保护3.13接地3.14绝缘监测3.15光纤通信3.16防护装置3.17运行可靠性和维护性3.18辅助电源3.19防雷和过电压保护3.20检测和监控系统3.21其他特殊要求第四章引线和电缆连接要求4.1引线和电缆类型4.2引线和电缆的固定和保护4.3接地和屏蔽第五章安全和环保要求5.1安全要求5.2环保要求第六章安装指导6.1安装前准备6.2安装流程6.3安装检查和测试6.4安装记录第七章调试和操作指南7.1调试前准备7.2调试过程7.3操作指南第八章维护和保养8.1维护计划8.2定期检查和测试8.3异常处理和故障排除第九章附录9.135kV、10kV开关柜技术规范书示意图9.2典型故障示例及处理方法9.3术语表请注意，以上仅为35kV、10kV开关柜技术规范书的大纲，详细的技术规范书需要根据实际情况进行编写。
以上文档仅为参考，如有需要，请结合实际需求进行补充和修改，以确保文档内容完整。
技术规范书35kV开关柜文档仅供参考，不当之处，请联系改正。
安徽华电濉溪刘桥20MWp光伏发电工程(35k V开关柜部分)技术协议书设计方：海南电力设计研究院12月1 2020年4月19日目录1.技术要求 ................................................................... 错误!未定义书签。
1.1基本技术要求 ....................................................... 错误!未定义书签。
1.2结构要求 ............................................................... 错误!未定义书签。
1.3元件详细技术要求................................................ 错误!未定义书签。
1.4二次部分技术要求................................................ 错误!未定义书签。
2. 技术数据 .................................................................. 错误!未定义书签。
3 供货范围 .................................................................. 错误!未定义书签。
4 备品备件 ................................................................... 错误!未定义书签。
1.技术要求1.1 基本技术要求35kV高压开关柜1. 35kV高压开关柜采用单列布置。
本工程所上开关柜应预留接口以便后期增加高压开关柜。
布置图详见附图1：35kV开关柜室平面布置图。
技术协议甲方：（以下简称甲方）乙方：（以下简称乙方）一、高压开关柜KYN28-121、环境条件：1.1、环境温度最高： +40℃最低： -25℃1.2、海拔高度：≤2000m1.3、地震裂度： 8度耐受地震能力：地面水平加速度：0.25g垂直加速度：0.125g正弦波持续时间： 5周波安全系数： 1.671.4、空气相对湿度：年平均≤63%1.5、安装地点：户内1.6、系统中性点接地方式：中性点不接地1.7、环境相对湿度：日平均：95%（25℃）；月平均：90%（25℃）1.6、污秽等级: Ⅲ级2、技术标准GB3906-2006 《3-35KV交流金属封闭开关设备》GB11022 《高压开关柜通用技术条件》GB311.1-83 《高压输变电设备的绝缘配合》GB311.2-83 《高电压试验技术》GB1984 《交流高压断路器》GB/T11022 《高压开关设备和控制设备标准的公用技术要求》GB/T16927 《高电压试验技术第一部分:一般试验要求第二部分:测量系统》GBJ149 《电气装置安装工程母线装置施工及验收规范》GB50150 《电气装置安装工程电气设备交接试验标准》GB1985-89 《交流高压隔离开关和接地开关》GB11032 《交流无间隙技术氧化物避雷器》GB4208 《外壳防护等级》GB1207 《电压互感器》GB1208 《电流互感器》GB2706 《交流高压电器动、热稳定试验方法》GB3309 《高压开关设备常温下的机械试验》GBJ50150 《电气装置安装工程电气设备交接试验标准》GB311 《高压输变电设备的绝缘配合》GB2706 《交流高压电器动热稳定试验方法》GB763 《交流高压电器在长期工作时的发热》GB2900 《电工名词术语》GB191 《包装贮运标志》DL/T5132 《水力发电厂二次接线设计规范》DL/T486 《交流高压隔离开关和接地开关订货条件》DL/T539-93 《户内交流高压开关柜和元部件凝露及污秽试验技术条件》DL/T539-96 《高压开关设备的共用订货技术件》DL404-91 《户内交流高压开关柜订货技术条件》DL/T402 《交流高压开关柜订货技术条件》DL/T403 《10～35KV户内高压真空断路器订货技术条件》DL/T404 《户内交流高压开关柜订货技术条件》DL/T620 《交流配电装置的过电压保护和绝缘配合》DL/T621 《交流电气装置的接地》DL/T593 《高压开关设备的共用订货技术导则》DL5027 《电力设备典型消防规程》IEC4201990 《高压交流负荷开关熔断器的组合电器》IEC60298 《1-52KV交流金属封闭开关设备和控制设备》IEC60632-1 《高压电动机启动器》IEC60056 《交流高压断路器》。
高压电柜技术协议书范本甲方（买方）：_____________________乙方（卖方）：_____________________鉴于甲方需要购买高压电柜，乙方愿意提供符合甲方要求的高压电柜，双方本着平等自愿、诚实信用的原则，经协商一致，特订立本技术协议书。
第一条产品规格和要求1.1 高压电柜型号：_______________________1.2 技术参数：_______________________1.3 性能指标：_______________________1.4 质量标准：_______________________1.5 特殊要求：_______________________1.6 产品应符合国家相关电气安全标准及行业规范。
第二条交付和验收2.1 乙方应按照甲方指定的时间和地点交付产品。
2.2 甲方应在收到产品后____天内完成验收，验收合格后签署验收报告。
2.3 如产品存在质量问题，甲方应在验收后____天内书面通知乙方，乙方负责免费更换或维修。
第三条价格和支付方式3.1 产品总价为人民币（大写）：______________________。
3.2 支付方式：甲方在合同签订后____天内支付____%的预付款，产品交付并验收合格后支付剩余款项。
第四条保修和售后服务4.1 乙方对所售产品提供____年的保修服务。
4.2 在保修期内，因产品本身质量问题导致的损坏，乙方负责免费维修或更换。
4.3 保修期外，乙方提供有偿维修服务。
第五条违约责任5.1 如乙方未能按时交付产品，应向甲方支付违约金，违约金为迟延交付产品总价的____%。
5.2 如甲方未能按时支付货款，应向乙方支付违约金，违约金为迟延支付货款金额的____%。
第六条不可抗力6.1 因不可抗力导致任何一方不能履行或完全履行合同义务时，该方应及时通知对方，并在合理期限内提供证明。
6.2 不可抗力事件消除后，双方应继续履行合同。
技术协议甲方：（以下简称甲方）乙方：（以下简称乙方）一、高压开关柜KYN28-121、环境条件：1.1、环境温度最高： +40℃最低： -25℃1.2、海拔高度：≤2000m1.3、地震裂度： 8度耐受地震能力：地面水平加速度：0.25g垂直加速度：0.125g正弦波持续时间： 5周波安全系数： 1.671.4、空气相对湿度：年平均≤63%1.5、安装地点：户内1.6、系统中性点接地方式：中性点不接地1.7、环境相对湿度：日平均：95%（25℃）；月平均：90%（25℃）1.6、污秽等级: Ⅲ级2、技术标准GB3906-2006 《3-35KV交流金属封闭开关设备》GB11022 《高压开关柜通用技术条件》GB311.1-83 《高压输变电设备的绝缘配合》GB311.2-83 《高电压试验技术》GB1984 《交流高压断路器》GB/T11022 《高压开关设备和控制设备标准的公用技术要求》GB/T16927 《高电压试验技术第一部分:一般试验要求第二部分:测量系统》GBJ149 《电气装置安装工程母线装置施工及验收规范》GB50150 《电气装置安装工程电气设备交接试验标准》GB1985-89 《交流高压隔离开关和接地开关》GB11032 《交流无间隙技术氧化物避雷器》GB4208 《外壳防护等级》GB1207 《电压互感器》GB1208 《电流互感器》GB2706 《交流高压电器动、热稳定试验方法》GB3309 《高压开关设备常温下的机械试验》GBJ50150 《电气装置安装工程电气设备交接试验标准》GB311 《高压输变电设备的绝缘配合》GB2706 《交流高压电器动热稳定试验方法》GB763 《交流高压电器在长期工作时的发热》GB2900 《电工名词术语》GB191 《包装贮运标志》DL/T5132 《水力发电厂二次接线设计规范》DL/T486 《交流高压隔离开关和接地开关订货条件》DL/T539-93 《户内交流高压开关柜和元部件凝露及污秽试验技术条件》DL/T539-96 《高压开关设备的共用订货技术件》DL404-91 《户内交流高压开关柜订货技术条件》DL/T402 《交流高压开关柜订货技术条件》DL/T403 《10～35KV户内高压真空断路器订货技术条件》DL/T404 《户内交流高压开关柜订货技术条件》DL/T620 《交流配电装置的过电压保护和绝缘配合》DL/T621 《交流电气装置的接地》DL/T593 《高压开关设备的共用订货技术导则》DL5027 《电力设备典型消防规程》IEC4201990 《高压交流负荷开关熔断器的组合电器》IEC60298 《1-52KV交流金属封闭开关设备和控制设备》IEC60632-1 《高压电动机启动器》IEC60056 《交流高压断路器》IEC60129 《交流隔离开关和接地开关》IEC60694 《交流高压开关和控制设备标准的共用条款》IEC60044 -1 《电流互感器》IEC60044-2 《电压互感器》IEC60298 《额定电压1KV以上至52KV以下交流金属封闭开关设备和控制设备》IEC60282-1 《限流熔断器》SDGJ17 《火力电厂厂用设计技术规定》SDGJ14 《导体和电器选择设计技术规定》SDJ9 《电测量仪表装置设计技术规定》SDJ7 《电力设备过电压保护设计技术规程》SD-318 《高压开关闭锁装置技术条件》SDJS 《高压配电装置设计技术规定》SD334 《高压带电显示装置技术条件》3、开关柜技术参数3.1额定电压： 10KV最高运行电压: 12KV3.2额定绝缘水平a、额定雷电冲击耐压（KV）75（对地及相间） 85（一次隔离断口间）；b、相间及相对地（1min）工频耐压（KV） 42；c、一次隔离断口间（1min）工频耐压（KV） 48；d、辅助回路和控制回路（1min）工频耐压（KV） 2；3.3额定频率：50Hz3.4额定电流熔断器 2A3.5电容器 BWF10.5-25-1W 3只BWF10.5-25-1W高压并联电容器使用条件：□海拔高度不超过2000m，环境空气温度-40℃~+40℃；□安装场所无剧烈的机械振动、无有害气体及蒸汽、无导电性及爆炸性尘埃；□连续运行电压1.0Un，长期过电压最高值超过1.1Un；□稳态过电流(包括谐波电流)不超过1.43In；□最大允许容量不超过1.35Qn。
山西晋煤集团临汾新梦源煤业有限公司35kV变电站新建工程35kV、10kV开关设备技术规范设计单位：临汾临能电力工程勘察设计有限公司2012年3月目录1、项目需求部分........................................................ 错误!未定义书签。
货物需求及供货范围一览表.............................................. 错误!未定义书签。
图纸资料提交单位...................................................... 错误!未定义书签。
工程概况.............................................................. 错误!未定义书签。
2、总则................................................................ 错误!未定义书签。
一般规定.............................................................. 错误!未定义书签。
对设计图纸、说明书和试验报告的要求.................................... 错误!未定义书签。
标准和规范............................................................ 错误!未定义书签。
投标人必须提交的技术参数和信息........................................ 错误!未定义书签。
备品备件........................................................ 错误!未定义书签。
专用工具与仪器仪表.................................................... 错误!未定义书签。

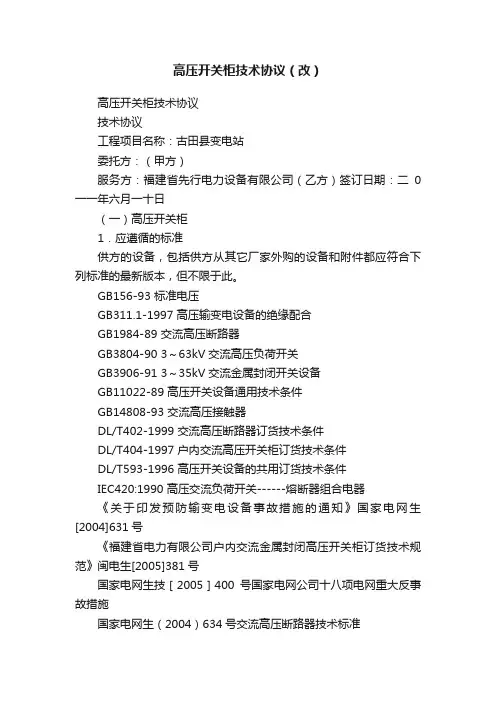

高压开关柜技术协议（改）高压开关柜技术协议技术协议工程项目名称：古田县变电站委托方：（甲方）服务方：福建省先行电力设备有限公司（乙方）签订日期：二0一一年六月一十日（一）高压开关柜1．应遵循的标准供方的设备，包括供方从其它厂家外购的设备和附件都应符合下列标准的最新版本，但不限于此。
GB156-93 标准电压GB311.1-1997 高压输变电设备的绝缘配合GB1984-89 交流高压断路器GB3804-90 3～63kV交流高压负荷开关GB3906-91 3～35kV交流金属封闭开关设备GB11022-89 高压开关设备通用技术条件GB14808-93 交流高压接触器DL/T402-1999 交流高压断路器订货技术条件DL/T404-1997 户内交流高压开关柜订货技术条件DL/T593-1996 高压开关设备的共用订货技术条件IEC420:1990 高压交流负荷开关------熔断器组合电器《关于印发预防输变电设备事故措施的通知》国家电网生[2004]631号《福建省电力有限公司户内交流金属封闭高压开关柜订货技术规范》闽电生[2005]381号国家电网生技［2005］400号国家电网公司十八项电网重大反事故措施国家电网生（2004）634号交流高压断路器技术标准国家电网生〔2010〕811号预防12kV-40.5kV交流高压开关柜事故补充措施闽电生〔2005〕332号电气设备配套的机构箱（端子箱）订货技术规范（试行）闽电生［2005］794号福建省电力有限公司交流高压断路器订货技术规范闽电生[2005]139号福建省电力有限公司电气设备交接预防性试验规程（试行）闽电生［2008］480号福建省电力有限公司户内交流金属封闭高压开关柜订货技术规范闽电安〔2005〕780号高压带电显示装置管理规定福建省电力有限公司《关于加强高压开关柜类设备管理工作的通知》（生变〔2009〕127号2．使用环境条件：2.1 温度：-10～+45℃2.2 湿度：日相对湿度平均值不大于95%月相对湿度平均值不大于90%2.3 海拔高度≤1000m2.4 安装地点：户内2.5 耐震能力抗震设防烈度：7度；设计基本地震加速度：0.15g。

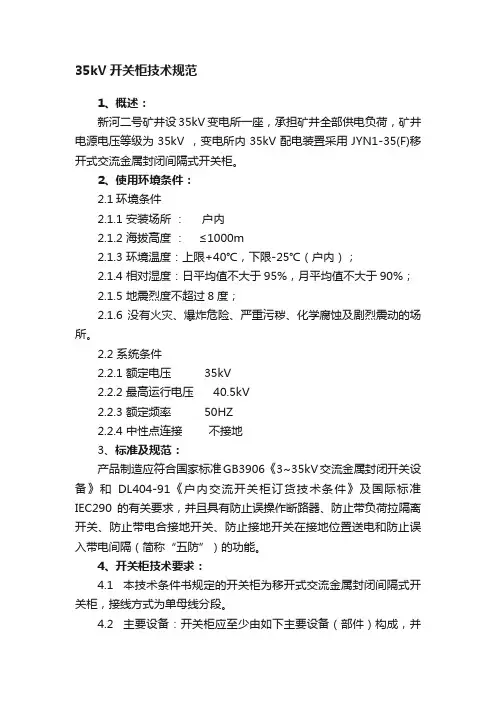

35kV开关柜技术规范1、概述：新河二号矿井设35kV变电所一座，承担矿井全部供电负荷，矿井电源电压等级为35kV ，变电所内35kV配电装置采用JYN1-35(F)移开式交流金属封闭间隔式开关柜。
2、使用环境条件：2.1环境条件2.1.1 安装场所：户内2.1.2 海拔高度：≤1000m2.1.3 环境温度：上限+40℃，下限-25℃（户内）；2.1.4 相对湿度：日平均值不大于95%，月平均值不大于90%；2.1.5 地震烈度不超过8度；2.1.6 没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。
2.2 系统条件2.2.1 额定电压 35kV2.2.2 最高运行电压 40.5kV2.2.3 额定频率 50HZ2.2.4 中性点连接不接地3、标准及规范：产品制造应符合国家标准GB3906《3~35kV交流金属封闭开关设备》和DL404-91《户内交流开关柜订货技术条件》及国际标准IEC290的有关要求，并且具有防止误操作断路器、防止带负荷拉隔离开关、防止带电合接地开关、防止接地开关在接地位置送电和防止误入带电间隔（简称“五防”）的功能。
4、开关柜技术要求：4.1 本技术条件书规定的开关柜为移开式交流金属封闭间隔式开关柜，接线方式为单母线分段。
4.2 主要设备：开关柜应至少由如下主要设备（部件）构成，并相互隔离。
4.2.2 真空断路器（手车式）4.2.3 母线4.2.4 隔离手车及接地开关4.2.5 电流互感器及电压互感器4.2.6 避雷器（氧化锌）4.2.7 熔断器4.2.8 过电压限制器（TBP）4.2.9 电缆出线小室4.2.10 热缩套管4.2.11 其他本技术规格书规定的开关柜应使得正常运行，监视和维护工作安全方便；对于额定参数和结构相同而需要替代的元件应能互换；其内部的设备应保持其原有的电气及机械性能，应具有防止真空断路器操作过电压的措施。
4.3 温升：开关柜及其内部设备的温升及防护等级均应符合相应的国家标准。
***************************************35KV开关站技改工程35k V高压开关柜技术规范书**********************************编制：校核：目次1. 总则2. 技术要求3. 设备规范4．供货范围5．技术服务6．买方工作7．工作安排8．备品备件及专用工具9．质量保证和试验10．监造1总则1.1 本技术规范书适用于35KV开关站技改工程的35kV开关柜，它提出了35kV开关柜设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应提供符合国家和行业标准以及本规范书的优质产品。
1.3 如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。
如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
1.4 本技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行，并在“差异”章节中列出。
1.5 本技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
2 技术要求2.1 应遵循的主要现行标准GB3906 《3-35kV交流金属封闭开关设备》GB11022 《高压开关设备通用技术条件》GB1985 《隔离开关（隔离插头）和接地开关标准》GB311.1 《高压输变电设备的绝缘配合》DL/T593 《高压开关柜共用订货技术条件》DL404 《户内交流高压开关柜订货技术条件》GB763 《交流高压电器在长期工作时的发热》GB2706 《交流高压电器动热稳定试验方法》GB3309 《高压开关设备常温下的机械试验》GB1984 《交流高压断路器》SD318 《高压开关柜闭锁装置技术条件》SD201 《隔离开关（隔离插头）技术条件》国电发2000第589号《防止电力生产重大事故的二十五项重点要求》2.2环境条件2.2.1泉林包装35KV开关站技改工程厂址：山东高唐平均气压1030.8hPa累年极端最高气温41.7℃累年极端最低气温-27.6 ℃地震烈度7度爬电比距≥2.5cm/kV（按40.5kV计算）2.3 工程条件系统额定电压：38.5kV系统最高电压：40.5kV系统额定频率：50Hz系统中性点接地方式：不接地安装地点：户内2.4 真空开关柜型号：KYN61-40.5 移开式装于35kV配电室内结构尺寸：宽×深×高=1200×2800×2600 (mm)2.4.1 柜体参数额定电压：40.5kV额定电流：柜体主母线采用优质铜材，1250A动稳定电流：80kA（峰值）额定开断电流：31.5kA额定热稳定电流：31.5kA（有效值）-4S外壳及隔室防护等级：IP30雷电冲击耐受电压：（峰值）≥185kV；一分钟工频耐受电压：（有效值）≥95kV；2.4.2 真空断路器采用固封极柱式断路器型号：额定电压：40.5kV额定电流：断路器1250A额定开断电流：31.5 kA额定短路电流开断次数：50次额定短路关合电流：80kA（峰值）额定开断电流直流分量：≥35%热稳定电流：31.5kA，4秒机械寿命次数：≮10000雷电冲击耐受电压（峰值）：≥185kV一分钟工频耐受电压（有效值）：≥95kV操作方式：弹簧储能式操动机构，操作机构合闸线圈应在直流220V的（85-110）%范围内正确动作，跳闸线圈应在直流220V的（65-120）%范围内正确动作；分、合闸时间：不大于100ms分、合闸电流： 1.2A合闸电压：DC220V；控制电压：DC220V；加热器电源：AC220V辅助接点：不少于10常开10常闭（220V，10A）2.4.3 电流互感器型号：LZZBJ9-35A额定电压：40.5kV额定电流比：2*400/5A准确级：0.2/0.5/5P20 二次负荷30/30/30V A要求在一次电流范围内，电流互感器能满足动热稳定的要求。
35kV10kv开关柜技术规范书-3
35kV10kv开关柜技术规范书-3
35kV10kv开关柜技术规范书-3
35KV/10KV开关柜技术规范
一、总则
1.1本技术规范适用于35KV/10KV开关柜的设计、制造、安装、试验以及安装完成后的投运使用。
1.2托盘上施加的负载应符合全体失电及负荷变动时的用电要求，特别是有关热负荷、电流、阻抗、电容等参数的要求。
1.3承载电气元件的连接件均应承受至少2倍额定电流的过载电流，且能反复使用，使用寿命不少于20年。
1.4所有设备和电气件的性能指标应符合国家相关标准及规定。
二、设备安装
2.1开关柜应采用内部接线，电气电缆应采用悬挂式安装。
2.2开关柜的安装位置应符合一定的高低，水平尺寸，抗震、防尘、防潮等环境要求；如果是安装在排风机附近，应准确测量出柜体的允许安装位置。
2.3入线槽的安装位置及出线位置要保证进出线电缆顺利引出，并且保持结构强度和尺寸。
2.4每块连接板安装时，要检查连接件的长度、外观尺寸及安装角度等，接续片的安装位置应保护。
2.5导线的安装须牢固，电气接头应完整无损，不应有氧化凹痕等。
三、安装调试
3.1把安装完成后的开关柜的装接件及接线矩阵清晰地标注出来，安装、接线、调试必须按照设计确定的规程来进行。
35KV开关柜技术规范35kV 金属铠装移开式封闭开关柜35kV 输变电工程35kV 金属铠装移开式封闭开关柜技术规范书2015年11月目录技术规范书 (1)1.总则 (1)1.1.一般规定 (1)1.2.卖方应提供的资格文件 (1)1.3.工作范围 (2)35kV 金属铠装移开式封闭开关柜1.4.对设计图纸、说明书和试验报告的要求 (2) 1.5.标准和规范 (4)1.6.必须提交的技术数据和信息 (6)1.7.专用工具与仪器仪表 (6)1.8.安装、调试、性能试验、试运行和验收 (6)2.使用条件 (6)3.技术参数和性能要求 (7)3.1.技术参数 (7)3.2.结构要求 (7)4.试验 (14)4.1.型式试验 (14)4.2.例行试验 (15)4.3.现场试验 (15)5.质量保证及管理 (16)6.技术服务、设计联络、工厂检验和监造 (17) 6.1.技术服务 (17)6.2.设计联络 (18)6.3.在卖方工厂的检验和监造 (19)7.成品包装、运输及交货 (21)7.1.包装要求 (21)7.2.装运及交货 (21)附录B：使用条件 (21)附录：技术要求应答表 (22)五、技术数据表 (22)附录 A 使用条件 (22)附录 B 技术参数表 (23)表2 结构要求 . (29)附录 C技术偏差表 (29)附录 D备品备件、专用工具和仪器仪表 (30)35kV 金属铠装移开式封闭开关柜帕拉菲35KV变电站1.总则1.1. 一般规定1.1.1. 卖方必须有权威机关颁发的ISO–9001 质量保证体系的认证书。
卖方（包括分包厂）应已设计、制造和提供过同类设备，且使用条件应与本工程相类似，或较规定的条件更严格，至少有 3 站 3 年以上的商业运行经验。
在安装调试运行中未发现重大的设备质量问题或已有有效的改进措施；或与其进行技术合作或对其进行技术支持的厂商具有上述业绩，并提供相应的技术合作或技术支持的书面证明材料。
35KV高压开关柜技术规范书1、.35kV开关柜技术规范书2021年08月22日 1 总则 1.1 本设备技术规范书适用于项目35kV沟通高压开关柜设备。
它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术详情做出规定，也未充分引述有关标准和规范的条文，供方应提供符合本规范书和工业标准的优质产品。
1.3 假如供方没有以书面形式对本规范书的条文提出异议，则意味着供方提供的设备完全符合本规范书的要求。
如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的特地章节中加以具体描述。
1.4 本设备技术规范书所使用的标准如遇与供方所执行的标准不一致时，按较高标准执行。
1.5 本设备技术规范书经供、需双方确认后2、作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.6 本设备技术规范书未尽事宜，由供、需双方协商确定。
2技术要求2.1应遵循的主要现行标准GB156-93标准电压GB311.1高压输变电设备的绝缘协作GB311.2～GB311.6-83高电压试验技术GB763-90沟通高压电器在长期工作时的发热GB1408-89固定绝缘材料工频电气强度的试验方法GB2706-89沟通高压电器动、热稳定试验方法GB2900.1-82电工名词术语基本名词术语GB3309-89高压开关设备常温下的机械试验GB3804-903～63KV沟通高压负荷开关GB7354-87局部放电测量GB11022-89高压开关设备通用技术条件SD/T318-89高压开关柜闭锁装置技术条件DL/T402-91沟通高压断路 3、器订货技术条件DL/T539-93户内沟通高压开关柜和元部件凝露及污秽试验技术条件DL/T593-96高压开关设备的共用订货技术条件DL/T404-1997户内沟通高压开关柜订货技术条件SDGJ14-86导体和电器选择设计技术规定GB50060-923-110KV高压配电装置设计规范SDJ9-88电气测量仪表装置设计技术规程DL/T620-1997沟通电气装置的过电压爱护和绝缘协作SD334-89高压带电显示装置技术条件IEC-2981kV以上52kV及以下高压沟通金属封闭开关设备和掌握设备2.2环境条件 2.2.1四周空气温度最高温度：40℃最低温度：-15℃2.2.2海拔高度：≤1000m2.2.3地震烈度：72.2.4基本地震加速度值为0.10g2.3工程条件：2.3.1系统概况系统额定4、电压：35kV系统最高电压：40.5kV系统额定频率：50Hz系统中性点接地方式：中性点不接地2.3.2安装地点：户内2.4技术条件2.4.1型式：箱型固定式高压开关柜：XGN17-40.5，2.4.2额定电压〔即最高电压〕：40.5kV长期运行电压：38.5kV额定频率：50Hz 母线额定电流：1250A热稳定电流(有效值)：31.5kA4秒各回路开断稳定短路电流周期重量(有效值)：31.5kA动稳定电流(峰值)：80kA 各回路额定短路关合电流(峰值)：80kA工频及冲击耐压值见下表：施加电压耐耐压部位压值柜体及开关设备绝缘的工频耐压值(kV)柜体及开关设备绝缘的冲击耐压值〔峰值〕(kV)额定值电压〔kV〕主绝缘对地断路器断口间的绝缘主绝缘对地断路器断口间的绝缘35951151802102.5、4.3真空断路器ZN12-40.5：额定电压：35KV最高工作电压：40.5KV额定电流：1250A〔详见配置接线图〕额定开断电流(周期重量，有效值)：31.5kA额定短路开断次数50次最大关合电流(峰值)80kA/100kA动稳定电流(峰值)80kA4秒热稳定电流(有效值)31.5kA额定短路开断电流的直流重量不小于45%一分工频耐压：95KV〔此值为最低保证值，如能到达更大数值，请在投标书中注明。
山西兆丰铝业有限责任公司氧化铝项目二期工程35KV高压开关柜技术协议甲方：山西兆丰铝业有限责任公司氧化铝分公司乙方：乐星湖开电气（湖北）有限公司设计院：东北大学设计研究院（有限公司）二○一二年三月十日总则1、本协议提出的是最低限度的技术要求，乙方应保证所供设备符合本协议和国家标准、工业标准的优质产品。
2、经甲乙双方协商最终确定的技术协议书作为本设备合同一个附件，并与合同、投标文件有相同的法律效力。
3、如果本技术协议与有关的标准规范中某些要求或标准规范之间的某些要求有冲突时,应按较高的规定执行。
一、项目条件项目概况本工程厂址位于阳泉市境内东北部，一期已建成400kt/a氧化铝，二期在一期厂内预留地扩建700kt/a氧化铝。
总计规模为年产110万吨氧化铝。
项目建设条件A、气象阳泉所在地区属温带大陆性季风气候。
一年中四季分明，春季少雨多风，夏季炎热，雨量集中，秋季气候凉爽，冬季严寒少雪。
根据阳泉市气象站1992年～2002年之间的统计资料，其主要气象要素如下：1) 气温：极端最高气温40.2℃，极端最低气温-16.2℃。
年平均气温11.3℃。
年平均气压。
2) 湿度：全年平均相对湿度53%，旱季最干月为25%，雨季最湿月为96%。
3) 降水：最大年降雨量835.7mm，最小年降雨288.5mm。
平均年降水量515.8mm。
2) 蒸发：年平均蒸发量1931.2mm。
5) 冰冻：标准冻土深度为610mm冻结期为每年的11月至次年的3月。
年平均有霜期200d，年最大积雪厚度236mm。
6) 风：年平均风速2.5m/s最大风速22.0m/s,主导风向NW、WNW大风日数，年静风频率39%。
B、地震根据中华人民共和国国家标准《中国地震动参数区划图》（GB18306-2001），工厂所在地区的地震动峰值加速度为0.05g，地震动反应谱特征周期为。
根据该标准附录D，相对应的地震基本烈度为7度。
（见晋震字（2002）13号文）C、地形、地貌阳泉市位于东经113°19′～113°23′，北纬37°22′～38°05′，地处山西高原中部东侧，太行山西麓的山间盆地之中。
属山区丘陵地区，海拔均在600m 以上，市区西高东低，大部属黄土地带，部分地区有岩石出露。
根据地貌成因及其形态特征，区内可划三个地貌单元：构造剥蚀中低山区、剥蚀堆积丘陵区、侵蚀堆积河谷阶地区。
厂址位于阳泉市以东5km的太湖石矿区，矿区南部为采空区和排土场，北部为未开采矿区，东侧为正在改建中的207 国道，西侧为阳泉煤业（集团）有限责任公司下属的生产场地，东南部为规划中的阳泉市开发区。
D、区域地质及构造本区域位于太行山断裂的西侧，沁水拗陷的东北边缘。
地层主要为下古生界奥陶系石灰岩，上古生界石岩系砂页岩、石灰岩含煤层与二迭系砂页岩，新生界第四系中更新统红土，上更新统粉土、粉质粘土。
阳泉位于太阳山断裂的西侧，沁水拗陷的东北边缘，属于沁水拗陷的次一级构造单元。
其构造形态主要受加里东运动的影响，形成地台型波浪式开阔褶皱，阳泉盆地由此形成。
二、技术参数（1）额定技术要求1、额定电压：35kV2、最高运行电压：3、额定频率：50Hz4、额定绝缘水平：符合(GB311.1-6-83)《高电压输变电设备的绝缘配合》5、额定电流：1600A（2）柜体及元器件技术要求：1、型交流金属封闭式移开式开关柜技术要求1.1防护等级：IP4X1.2操作机构型式：弹簧操作机构1.3工作电源电压：DC220V，加热器电源：AC220V1.4控制电压：DC220V开关柜结构：1.5.1开关柜为组装式，有坚固的框架式结构, 并具有良好的互换性、密封性，防护等级不低于IP4X，用平整的2mm敷铝锌板覆盖框架结构,使开关柜密封性能良好。
1.5.2开关柜的前门为铰链门，且在开关“试验”位置时，也能关闭，开关柜背后有可拆卸的盖板（电缆小间后盖板能单独拆卸）。
1.5.3 五防功能：开关柜具备完善的机械五防功能,确保不发生误操作。
1.5.4 开关柜内设照明，灯泡电压为交流220V，在开关柜带电情况下可以安全更换灯泡。
1.5.5 所有操作机构和辅助开关的接线除有特殊要求外，均采用相同接线。
1.5.6 开关柜有良好的通风条件，如通风设有百叶窗或其他通风口，有防小动物进入的措施，并符合有关标准。
开关柜允许在-25℃的温度下运输及储存。
1.5.7 开关内所配一次设备（含接地开关），都与断路器参数相配合，各元件的动、热稳定性满足要求。
开关柜中的接地母线能满足该回路动热稳定的影响。
1.5.8 所有用螺栓固定的主母线和分支母线接头，对铜导体作镀银处理，保证其温升不超过标准值。
在长期使用期间，从标准环境温度到额定满负荷温度，固定螺栓的初始接触压力值不降低，每个连接点不少于两个螺栓并按有关标准执行。
1.5.9 供方对母线的每个接点进行接触电阻测试，达到标准： 800-1000A＜20 u 、3000A＜10 u以保证母线接触可靠。
1.5.10 母线采用绝缘母线并在醒目的位置标明相别的颜色，A、B、C相分别为黄、绿、红色。
柜内母排均采用热缩套管作外包加强绝缘。
1.5.11 高压开关柜中各组件及其支持绝缘件的绝缘爬电比距按凝露型考虑，1.5.12 母线支承绝缘子的吸潮性能很低，在设备使用期间，不降低机构和介质强度。
开关柜母线及电缆均配备带电显示装置。
1.5.13 开关柜内各小室均隔离，为防止母线发生故障时波及临柜，在母线小室柜间加装母线绝缘套管。
1.5.14对由于内部故障引起的隔离室压力升高,开关柜内具有单独的压力释放通道。
1.5.15 柜内采用绝缘母线，并具有防潮和阻燃性能以及足够的介电强度，其对母线容量的影响由供方考虑。
1.5.16 柜内相间、对地的空气间隙不小于300mm。
1.5.17 开关柜具有抗凝露措施的加热器和照明灯，温湿度控制器采用山西华电银河HD-WK系列。
（灯泡采用防爆型）1.5.18 开关柜的外形平整美观，开关柜颜色为：浅驼灰。
1.5.19 开关柜按配置接线图制作，见图纸。
1.5.20高压开关柜的铭牌应包括：卖方名称和商标、型号、名称和出厂序号、使用参数、防护等级、出厂日期。
高压开关柜所安装的高压电器组件均应具有耐久和清晰的名牌。
1.5.21 开关柜各小车的推进、抽出应灵活方便，相同用途的开关柜小车应有互换性。
开关小车为抽出式，开关柜配套提供专用服务小车便于小车推进与拉出。
2、开关柜内主要元件及其它要求真空断路器（湖北开关厂产品）技术要求：2.1.1真空灭弧室被整体浇注在高性能环氧树脂中（采用最先进的APG工艺）。
2.1.2操作机构采用弹簧操作机构，要求可靠性高，结构简单，零部件少，机械寿命30000次以上。
2.1.3真空断路器为移开小车式安装。
电流互感器（大连二互）：电流互感器应满足系统短路动热稳定要求，电流互感器布置在电缆间隔内便于维护和检修。
电压互感器放在单独的间隔内，并配有一次熔断器，允许检查和进入开关柜内更换一次熔断器，为防止铁磁谐振过电压，要求二次加装微机消谐装置。
过电压保护装置选用安徽赛普电气公司产品技术（功能）要求：2.4.1装置额定电压为50KV；2.4.2保护对象为电站设备；2.4.3采用放电间隙和氧化锌电阻串联结构；2.4.4可以分相记录过电压次数；2.4.5体积小、安装方便。
智能操控装置选用南京亚电公司产品所用为显示及操作于一体的装置技术（功能）要求：2.5.1动态模拟图：分合闸显示，预分预合闸指示，接地显示，储能显示，工作位置显示，试验位置显示等；2.5.2 带6点无线测温；2.5.3三相带电显示；2.5.4操作功能：分合闸操作，储能操作，远方/就地操作，照明操作；2.5.5通讯功能：RS485接口具备远方通讯能力。
控制和转换开关分别采用相同外形与手把的组合开关，相同用途的开关把手操作方向一致。
表计、控制、信号和保护回路连接用线为铜芯绝缘线，最小截面不小于1.5mm2，控制小母线截面不小于6mm2。
电压回路导线截面不小于2.5mm2。
电流互感器二次绕组至端子排的铜导线最小截面不小于4mm2，所有导线牢固加紧，设备端子均有标字牌。
供电流互感器用的端子排设计成短接型，电流不小于20A（500V），并具有隔离板。
柜内采用具有阻燃型端子，接线可靠、方便。
电流回路用试验端子。
不同回路（电流、电压、控制回路），正负电源之间有空端子。
留有20%的备用端子。
对外引接电缆均经过端子排，每个端子排只接一根导线（多根并接时，采用可联端子），导线均选用交联聚乙烯绝缘，电压不小于500V的铜绞线。
除断路器自身控制回路（如跳合闸、储能等）所有辅助接点外，另提供6常开，6常闭辅助接点供外部联锁用。
这些辅助接点均引至开关柜内接线端子上。
辅助接点的允许载流量不小于5A。
开关柜内电缆室和开关室各设一只电加热器，并由温湿度控制器进行控制。
电源为交流220V，从柜顶交流小母线引入。
开关柜内除配置主母线外，还设置小母线（套绝缘管），小母线初定数量为 20根（具体按二次配置的需要）。
小母线采用Φ6紫铜棒，并延伸至整列开关柜长度，小母线有单独的隔离小室。
电气元件的壳体按要求应可靠接地。
过门接地线截面不小于6mm2，电流、电压互感器二次接地线引至端子排与柜内主接地可靠联结，其接地线截面不小于4mm2。
设备厂家供货时应注明外协厂家产品证明。
额定雷电冲击耐受电压峰值（∕50s）（相对地）额定雷电冲击耐受电压峰值（∕50s）额定雷电冲击耐受电压峰值（∕50s）注：开关柜内部参数配置详见图纸，严格按图纸要求生产。
三、原材料、元器件明细1 一般要求本条规定了合同设备的供货范围。
乙方保证提供设备为全新的、先进的、成熟的、完整的和安全可靠的，且设备的技术经济性能符合要求。
乙方应提供详细供货清单，清单中依次说明型号、数量、产地、生产厂家等内容。
对于属于整套设备运行和施工所必需的部件，即使本合同附件未列出和/或数目不足，乙方仍须在执行合同时补足。
除有特别注明外，所列数量均为一面开关柜所需。
开关柜设计满足设计图纸要求，在设计施工阶段满足设计院二次图要求。
在供方厂内做整体并柜试验，需方参与验收。
所需二次元件也属于本次供货范围。
2 供货范围（不限于此）供货范围五、结构/配置情况六、交货时间及地点交货时间：中标通知书下达后30天内交货。
交货地点：山西兆丰铝业氧化铝分公司工地现场。
发运货前将所供设备的合同号、名称、件数、及发运日期等以传真方式通知甲方。
乙方应保证所供设备安全运达目的地。
七、质量保证、质量保证期限质保期为设备投运后一年,在质保期由于设备质量问题厂家负责"三包"。
注：质保期满后，乙方仍免费提供技术服务，对更换部件只收成本费用，并终身保证以合理价提供易损件。
