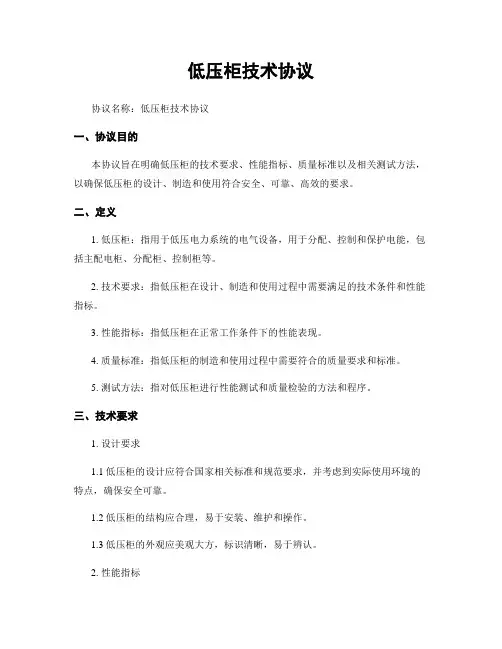

低压柜技术协议协议名称：低压柜技术协议一、协议目的本协议旨在明确低压柜的技术要求、性能指标、质量标准以及相关测试方法，以确保低压柜的设计、制造和使用符合安全、可靠、高效的要求。
二、定义1. 低压柜：指用于低压电力系统的电气设备，用于分配、控制和保护电能，包括主配电柜、分配柜、控制柜等。
2. 技术要求：指低压柜在设计、制造和使用过程中需要满足的技术条件和性能指标。
3. 性能指标：指低压柜在正常工作条件下的性能表现。
4. 质量标准：指低压柜的制造和使用过程中需要符合的质量要求和标准。
5. 测试方法：指对低压柜进行性能测试和质量检验的方法和程序。
三、技术要求1. 设计要求1.1 低压柜的设计应符合国家相关标准和规范要求，并考虑到实际使用环境的特点，确保安全可靠。
1.2 低压柜的结构应合理，易于安装、维护和操作。
1.3 低压柜的外观应美观大方，标识清晰，易于辨认。
2. 性能指标2.1 额定电压：低压柜的额定电压应符合实际工程需求。
2.2 额定电流：低压柜的额定电流应根据负载计算和设计要求确定。
2.3 短路承受能力：低压柜应具备足够的短路承受能力，能够安全可靠地承受额定短路电流。
2.4 绝缘性能：低压柜的绝缘电阻应符合国家标准要求，确保安全可靠。
2.5 防护等级：低压柜的防护等级应符合实际使用环境的要求，以保护内部设备不受灰尘、水等外界因素的侵害。
2.6 开关操作性能：低压柜的开关操作应灵活、可靠，无卡滞、跳闸等现象。
2.7 环境适应性：低压柜应能适应不同的环境温度、湿度和海拔高度等变化，确保正常工作。
3. 质量标准3.1 材料选择：低压柜的材料应符合国家相关标准和规范要求，具有良好的耐腐蚀性和机械强度。
3.2 制造工艺：低压柜的制造过程应按照国家标准和规范要求进行，确保质量可控。
3.3 检验测试：低压柜在制造过程中应进行必要的检验测试，确保产品质量符合要求。
3.4 质量控制：低压柜的制造企业应建立健全的质量管理体系，进行全面的质量控制。

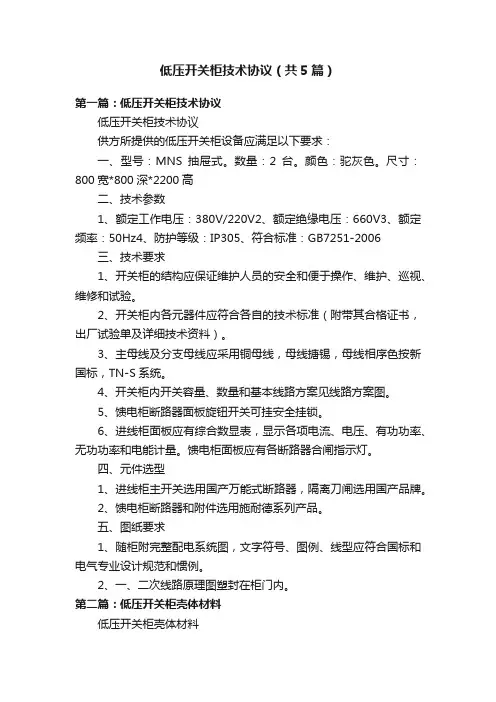

低压开关柜技术协议（共5篇）第一篇：低压开关柜技术协议低压开关柜技术协议供方所提供的低压开关柜设备应满足以下要求：一、型号：MNS抽屉式。
数量：2台。
颜色：驼灰色。
尺寸：800宽*800深*2200高二、技术参数1、额定工作电压：380V/220V2、额定绝缘电压：660V3、额定频率：50Hz4、防护等级：IP305、符合标准：GB7251-2006三、技术要求1、开关柜的结构应保证维护人员的安全和便于操作、维护、巡视、维修和试验。
2、开关柜内各元器件应符合各自的技术标准（附带其合格证书，出厂试验单及详细技术资料）。
3、主母线及分支母线应采用铜母线，母线搪锡，母线相序色按新国标，TN-S系统。
4、开关柜内开关容量、数量和基本线路方案见线路方案图。
5、馈电柜断路器面板旋钮开关可挂安全挂锁。
6、进线柜面板应有综合数显表，显示各项电流、电压、有功功率、无功功率和电能计量。
馈电柜面板应有各断路器合闸指示灯。
四、元件选型1、进线柜主开关选用国产万能式断路器，隔离刀闸选用国产品牌。
2、馈电柜断路器和附件选用施耐德系列产品。
五、图纸要求1、随柜附完整配电系统图，文字符号、图例、线型应符合国标和电气专业设计规范和惯例。
2、一、二次线路原理图塑封在柜门内。
第二篇：低压开关柜壳体材料低压开关柜壳体材料低压开关柜的壳体材料主要有覆铝锌板、镀锌钢板和冷轧钢板这三种，东莞市欧申电气设备有限公司为您介绍这三种壳体材料各有什么样的特点。
覆铝锌板镀铝锌钢板是广泛应用于建材、家电、汽车、环境、机械、船舶等诸多领域的一种合金镀层钢板。
镀铝锌钢板是铝锌合金结构组成，由55%铝、43.4%锌与1.6%硅在600℃高温下凝固而组成，其整个结构由铝－铁－硅－锌，形成致密的四元结晶体的一种合金镀层钢板。
镀锌钢板1937年美国建立了第一条连续热镀锌带钢生产线，1942年在美国建成了第一条连续电镀锌带钢生产线，从进入工业性生产至今已有160多年的生产历史。
低压开关柜及动力配电箱技术协议规范书1. 引言低压开关柜及动力配电箱是电力系统中的重要组成部分，与电源之间的联系紧密，是保证电力系统正常运行的关键设备之一。
为提高低压开关柜及动力配电箱的产品质量及技术水平，本规范书制定了以下技术协议。
2. 术语及定义2.1 低压开关柜低压开关柜是供电系统中控制、保护、测量和馈电的设备，它采用低压电器成套设备组成，具有母线、开关、测量和控制元件等功能模块，其外壳及内部各组成部分必须符合国家及行业标准要求。
2.2 动力配电箱动力配电箱是低压电力配电设备，用于对工业及民用建筑区域内的进线电压进行分配和控制，在其内部实现多路短路与过载保护等功能。
动力配电箱的外壳和所有内部元器件必须符合国家和行业标准要求。
3. 设计要求3.1 性能要求低压开关柜及动力配电箱应满足以下性能要求：•可靠性：产品应具有高可靠性，各部件应能完成自身的基本功能。
•安全性：产品应满足安全性要求，能够保证人身及设备安全。
•维护性：产品的各部位应便于检修及维护，以保证其正常运行。
•环保性：产品的各个环节应符合环境保护要求，对环境不产生污染。
3.2 结构要求低压开关柜及动力配电箱应满足以下结构要求：•外形精致，尺寸标准，方便搬运及安装。
•外壳材料要求有足够的硬度，抗摔、防腐、防水、防潮、防尘。
•内部零部件良好密封，防止潮气、灰尘和异物侵入，造成危险或影响正常工作。
3.3 运行要求低压开关柜及动力配电箱应满足以下运行要求：•开关止动准确可靠，换相准确，操作轻便。
•智能电度表和保护元器件应具有自检、自动环形记录等先进功能。
•锁具可靠，坚固耐用，防盗保密。
4. 生产要求4.1 工艺流程生产过程应符合以下流程：原材料进厂→ 设计→ 检验→ 投产→ 加工→ 装配→ 检验→ 成品入库→ 出厂检验。
4.2 工艺规范生产过程中应符合国家及行业标准要求。
如各种接线、插拔、表面处理、塑封密封、机械装配、探伤、电气测试、遥控等应符合标准要求。

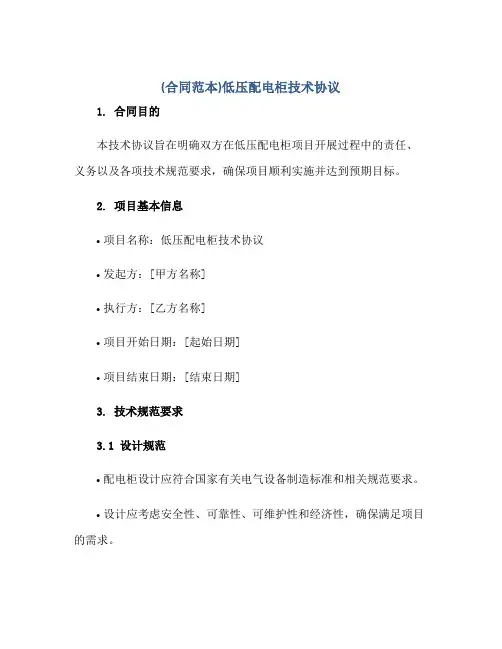

(合同范本)低压配电柜技术协议1. 合同目的本技术协议旨在明确双方在低压配电柜项目开展过程中的责任、义务以及各项技术规范要求，确保项目顺利实施并达到预期目标。
2. 项目基本信息•项目名称：低压配电柜技术协议•发起方：[甲方名称]•执行方：[乙方名称]•项目开始日期：[起始日期]•项目结束日期：[结束日期]3. 技术规范要求3.1 设计规范•配电柜设计应符合国家有关电气设备制造标准和相关规范要求。
•设计应考虑安全性、可靠性、可维护性和经济性，确保满足项目的需求。
•设计图纸应详细标注配电柜的主要参数、开关设备、保护装置、接线方式等信息，并清晰易懂。
3.2 材料规范•配电柜所使用的材料应符合国家或行业标准，具有良好的质量和可靠性。
•乙方应提供各种材料的合格证明，并保证所提供的材料符合设计及规范要求。
3.3 工程施工•配电柜的安装、调试和验收工作应由乙方负责，确保施工过程符合设计要求，并进行必要的测试和检验。
•施工人员应具备相应的资质和经验，并在施工过程中遵守相关安全规范，确保工作安全进行。
3.4 运行维护•乙方应提供配电柜的运行维护手册，详细说明配电柜的操作与维护流程、注意事项等。
•在项目交付后，乙方应提供一定期限的免费维护服务，并对配电柜进行定期巡检和维护，确保设备正常运行。
4. 质量保证4.1 乙方责任•乙方在项目实施过程中应确保所提供的配电柜符合设计要求和相关技术规范，并承担相应的质量责任。
•如发生质量问题或故障，乙方应及时采取修复措施，并承担相应的修复费用。
4.2 甲方责任•甲方应及时提供所需的技术资料、设备和场地等支持，确保项目顺利进行。
•在项目验收过程中，甲方应全程参与，并对项目实施过程中发现的问题提出及时的反馈和建议。
5. 交付与验收•乙方按照约定的交付日期完成配电柜的安装与调试工作，并邀请甲方进行验收。
•甲方与乙方共同进行验收，确保配电柜的功能正常、性能稳定，并达到设计要求。
•验收合格后，项目正式交付，并提交相应的验收报告和相关资料。

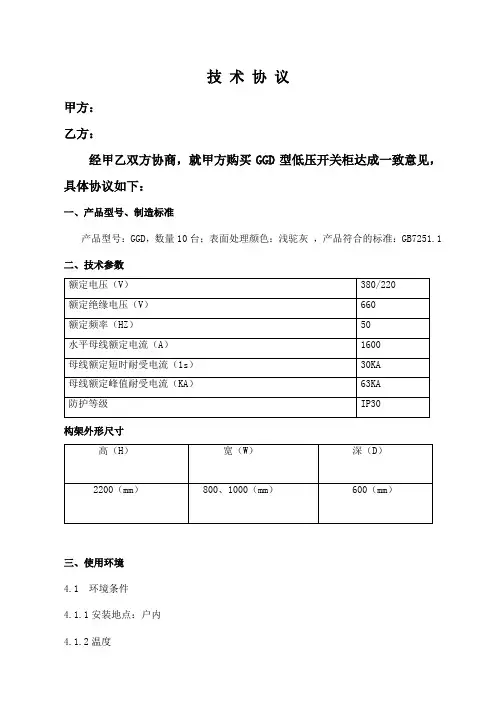

技术协议甲方：乙方：经甲乙双方协商，就甲方购买GGD型低压开关柜达成一致意见，具体协议如下：一、产品型号、制造标准产品型号：GGD，数量10台；表面处理颜色：浅驼灰，产品符合的标准：GB7251.1 二、技术参数构架外形尺寸三、使用环境4.1 环境条件4.1.1安装地点：户内4.1.2温度环境温度：最高：40℃最低：-5℃平均：≤35℃4.1.3 湿度日平均相对湿度：≤95％月平均相对湿度：≤90％4.1.4 海拔海拔高度：＜1000m4.1.5 地震烈度：不超过7度4.2 电气使用条件4.2.1 供电电源正常为额定电压、频率和在数据表上说明的中性点接地系统。
额定电压：三相五线、380V/220V额定频率：50Hz4.2.2 低压开关柜在额定电流状态时，当供电电源具有下述变化时应能正常的连续工作。
a) 电压变化：±10％额定值b) 频率变化：±1％Hz4.2.3额定值a) 低压开关柜的母线为带保护接地线的三相四线制系统。
b) 低压开关柜的额定绝缘电压为1000V。
c) 电源进线及出线柜的控制和操作器件的额定电压为AC220Vd) 在低压开关柜内安装的元件温升不超过有关标准所规定的允许温升。
五、柜体结构1、构架用薄壁冷弯高频焊接异型钢材组装而成，其钢性、强度及承载能力均达到电器元件的安装要求，具有较好的接地连续性。
构架上分别有按E=20mm和E=100mm模数排列的安装孔，以提高产品装配的通用性。
2、主母线排列在柜的上部后方，采用的ZMJ型母线夹为积木式组合结构，用高阻燃PPO 合金材料热注成型，机械强度和绝缘强度高，能承受有效值50KA峰值105KA动、热稳定冲击力，长期允许温度可达120℃。
3、装有电器元件的仪表门用多股软铜线与构架相连。
柜内安装件与构架间用接地滚花螺钉连接，构成完整的接地保护电路。
4、为加强通风和散热,在柜体的下部、后上部和顶部均有通风散热孔,使柜体在运行中形成自然通风道,有较好的散热性能。

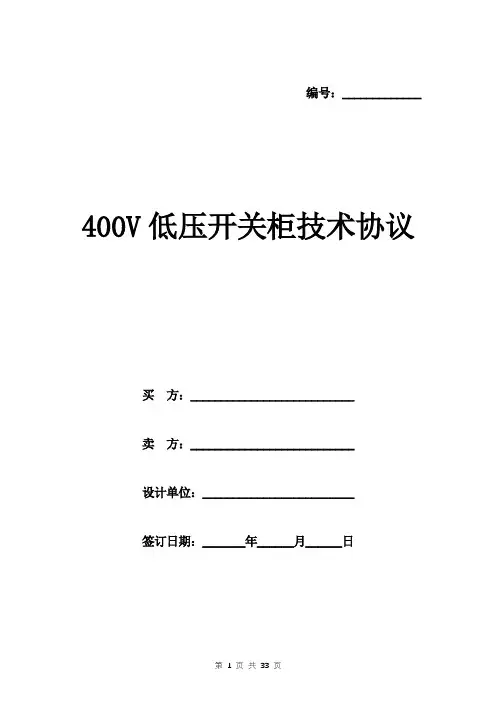

编号：_____________ 400V低压开关柜技术协议买方：___________________________卖方：___________________________设计单位：_________________________签订日期：_______年______月______日买方：卖方：设计单位：1.总则1.0.1本设备技术协议书适用于XX项目一期2X600MW新建工程400V交流厂用低压开关柜及其附属设备。
本协议书提出了开关柜及其附属设备的功能、设计、结构、性能、安装和试验等方面的技术要求。
1.0.2卖方提供的设备应是符合本技术要求、适用于交流额定电压400V、额定频率50HZ的火力发电厂厂用电系统、完整的成套开关设备，在符合使用环境条件情况下，接通电源即可使用。
1.0.3本设备技术协议书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应提供符合工业标准和本规范书要求的优质产品。
1.0.4本技术协议书使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。
1.0.6招标时附图仅作招标用，不能作为制造依据，制造需另见订货图。
1.0.7附图中注明为靠墙布置的开关柜，其结构应满足本技术协议书的规定。
1.0.8本技术协议书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.0.9本技术协议书未尽事宜，由买、卖双方协商确定。
1.0.10 本工程全面采用KKS编码标识系统。
卖方所提供的设备和技术文件（包括图纸）采用KKS标识系统。
卖方采用买方提供的标准；标识原则、方法和内容由设计院提供。
2.工程概况云南XX电厂打铁坝厂址位于XX，到XX县城的公路距离约34km。
西距县级XX 区约10km。
厂址大部分场地位于XX中，XX河自北向南流过厂址，XX河为电厂排水受纳水体。
XX沟灰场在厂址XX1.6km，XX山煤矿区位于厂址的南面。

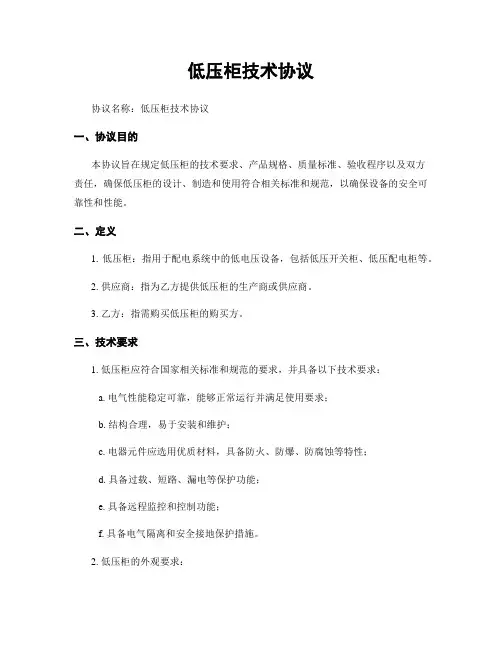

低压柜技术协议协议名称：低压柜技术协议一、协议目的本协议旨在规定低压柜的技术要求、产品规格、质量标准、验收程序以及双方责任，确保低压柜的设计、制造和使用符合相关标准和规范，以确保设备的安全可靠性和性能。
二、定义1. 低压柜：指用于配电系统中的低电压设备，包括低压开关柜、低压配电柜等。
2. 供应商：指为乙方提供低压柜的生产商或供应商。
3. 乙方：指需购买低压柜的购买方。
三、技术要求1. 低压柜应符合国家相关标准和规范的要求，并具备以下技术要求：a. 电气性能稳定可靠，能够正常运行并满足使用要求；b. 结构合理，易于安装和维护；c. 电器元件应选用优质材料，具备防火、防爆、防腐蚀等特性；d. 具备过载、短路、漏电等保护功能；e. 具备远程监控和控制功能；f. 具备电气隔离和安全接地保护措施。
2. 低压柜的外观要求：a. 表面应平整、光滑，无明显划痕、凹陷等缺陷；b. 柜门应能够自由开合，开合顺畅，无卡阻等现象；c. 低压柜的颜色应符合规定标准。
3. 低压柜的产品规格：a. 额定电压：根据实际需要确定；b. 额定电流：根据实际需要确定；c. 防护等级：根据实际需要确定。
四、质量标准1. 低压柜的质量应符合国家相关标准和规范的要求。
2. 供应商应提供低压柜的产品合格证明，包括但不限于以下内容：a. 产品检验报告；b. 产品合格证书；c. 产品质保书。
五、验收程序1. 供应商应按照合同约定的交货日期提供低压柜，并通知乙方进行验收。
2. 乙方应组织专业人员对低压柜进行验收，包括但不限于以下内容：a. 外观检查：检查低压柜的表面是否平整、光滑，柜门是否能够自由开合；b. 功能检查：检查低压柜的各项功能是否正常；c. 安全检查：检查低压柜的安全保护措施是否完善；d. 文件检查：检查供应商提供的产品合格证明是否齐全。
六、双方责任1. 供应商责任：a. 按照合同约定的技术要求和交货日期提供符合质量标准的低压柜；b. 提供低压柜的产品合格证明；c. 协助乙方进行低压柜的安装、调试和运行。

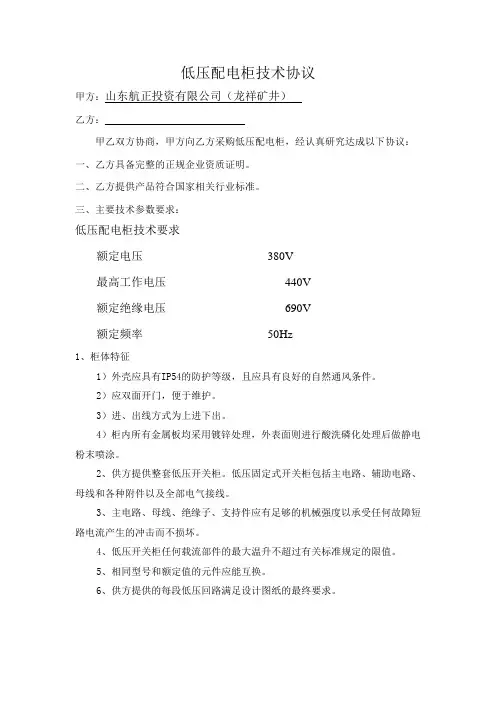

低压配电柜技术协议甲方：山东航正投资有限公司（龙祥矿井）乙方：甲乙双方协商，甲方向乙方采购低压配电柜，经认真研究达成以下协议：一、乙方具备完整的正规企业资质证明。
二、乙方提供产品符合国家相关行业标准。
三、主要技术参数要求：低压配电柜技术要求额定电压380V最高工作电压440V额定绝缘电压690V额定频率50Hz1、柜体特征1）外壳应具有IP54的防护等级，且应具有良好的自然通风条件。
2）应双面开门，便于维护。
3）进、出线方式为上进下出。
4）柜内所有金属板均采用镀锌处理，外表面则进行酸洗磷化处理后做静电粉末喷涂。
2、供方提供整套低压开关柜。
低压固定式开关柜包括主电路、辅助电路、母线和各种附件以及全部电气接线。
3、主电路、母线、绝缘子、支持件应有足够的机械强度以承受任何故障短路电流产生的冲击而不损坏。
4、低压开关柜任何载流部件的最大温升不超过有关标准规定的限值。
5、相同型号和额定值的元件应能互换。
6、供方提供的每段低压回路满足设计图纸的最终要求。
7、由钢板外壳封闭的框架应是垂直地面安装的刚性、自承式独立结构，并能承受所安装元件和短路时产生的动、热稳定。
同时不会因为开关柜的安装、运输等情况而影响开关柜的性能。
8、开关柜的外壳钢板的厚度应满足国标和IEC的有关标准。
9、低压开关柜开设通风孔，且通风孔安装百叶保护。
通风孔的设计和设置使得当断路器在正常运行时或在短路情况下没有电弧或可熔金属喷出。
10、低压开关柜内的电器元件、裸露的带电导体和端子等的电气距离和爬电距离符合有关标准，同时适合使用的环境条件。
11、开关柜可在柜顶或柜底进出线。
12、低压开关柜的外形尺寸为：宽(W)⨯深(D)⨯高(H)= 800⨯600⨯2200mm13、母线及其绝缘子1）母线系统为三相五线制，即A、B、C、N、PE母线合理地分布在柜内并与相邻贯通连接。
2）母线采用连续焊接或螺栓连接。
3）所有导体良好固定，以便能承受动稳定要求的应力。

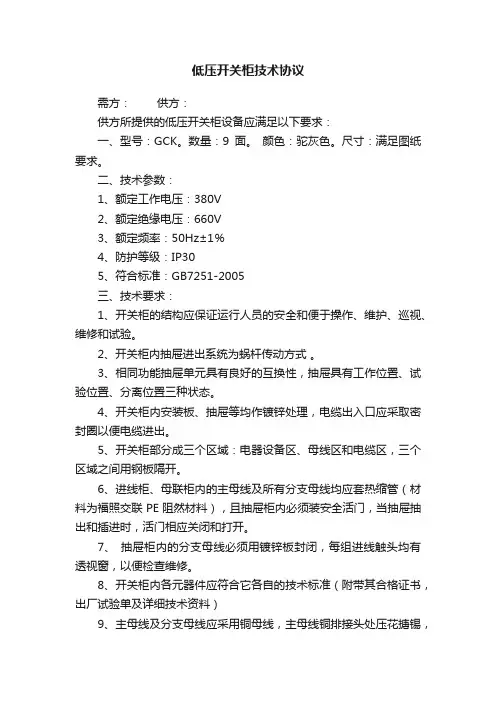

低压开关柜技术协议需方：供方：供方所提供的低压开关柜设备应满足以下要求：一、型号：GCK。
数量：9面。
颜色：驼灰色。
尺寸：满足图纸要求。
二、技术参数：1、额定工作电压：380V2、额定绝缘电压：660V3、额定频率：50Hz±1％4、防护等级：IP305、符合标准：GB7251-2005三、技术要求：1、开关柜的结构应保证运行人员的安全和便于操作、维护、巡视、维修和试验。
2、开关柜内抽屉进出系统为蜗杆传动方式。
3、相同功能抽屉单元具有良好的互换性，抽屉具有工作位置、试验位置、分离位置三种状态。
4、开关柜内安装板、抽屉等均作镀锌处理，电缆出入口应采取密封圈以便电缆进出。
5、开关柜部分成三个区域：电器设备区、母线区和电缆区，三个区域之间用钢板隔开。
6、进线柜、母联柜内的主母线及所有分支母线均应套热缩管（材料为福照交联PE阻然材料），且抽屉柜内必须装安全活门，当抽屉抽出和插进时，活门相应关闭和打开。
7、抽屉柜内的分支母线必须用镀锌板封闭，每组进线触头均有透视窗，以便检查维修。
8、开关柜内各元器件应符合它各自的技术标准（附带其合格证书，出厂试验单及详细技术资料）9、主母线及分支母线应采用铜母线，主母线铜排接头处压花搪锡，分支母线全部搪锡，母线相序色标按新国标。
10、开关柜内端子应留有不少于10％的备用端子，二次回路采用BVR型绝缘铜芯线。
11、单元抽屉与门之间应设机械联锁，只有当开关处于分闸时门才可打开。
四、元件选型1、进线、母联柜主开关选用ABB公司的Emax系列产品。
2、塑壳断路器、接触器选用ABB公司的S、A系列产品。
3、热继电器选用西门子公司3UAe系列产品。
4、微机电动机保护监控装置选用上海华建电力设备有限公司LM-30系列产品。
五、图纸要求1、文字符号、图例均按国家新标准；2、统一以端子号代替线芯号；3、端子排中，应注出外引对方端子号；4、每回路有控制原理图塑封贴在柜门内。
六、资料交付：供方应向需方提供如下资料五套，随机发运：1、装箱单2、柜内二次接线原理图，二次接线图和端子排列图3、安装、调试、使用、维护说明书七、现场技术服务：供方技术人员应在本合同安装期间，到现场进行技术服务，其内容包括：1、指导设备的安装，协助安装验收。

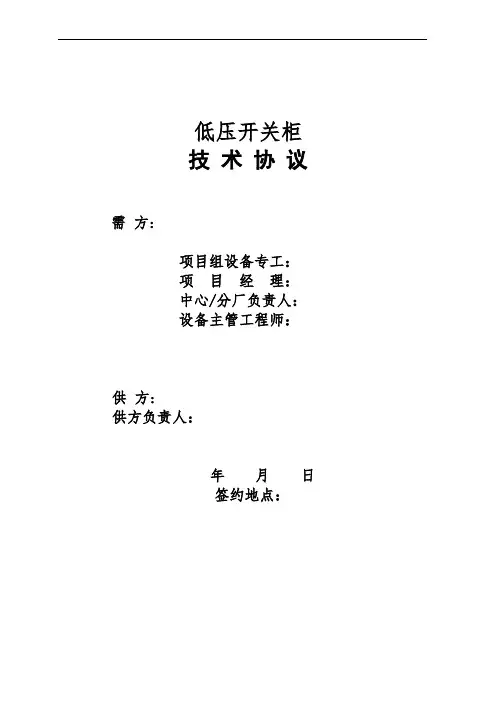

低压开关柜技术协议需方:项目组设备专工：项目经理：中心/分厂负责人：设备主管工程师：供方:供方负责人：年月日签约地点：目录1、总则2、设计、制造依据3、设计制造标准及规范4、技术要求5、职责范围6、供方工作范围7、供方供货范围8、质量保证和试验9、包装运输10、安装要求11、供货地点及周期1、总则1.1 招标人在本技术标书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，投标人应提供一套满足本技术标书要求的高质量产品及其相应服务。
对国家有关安全、技术、环保等强制性标准，必须满足其要求。
1.2 如未对本技术标书中提出的标准提出偏差，将认为投标人提供的设备符合规范和标准的要求，偏差（无论多少）都必须清楚地表示在投标文件的差异表中。
1.3 投标人须执行本招标文件所列标准。
有矛盾时，按较高标准执行。
1.4 现场条件1.4.1 当地气象条件a.气温历年平均气温16.5℃极端最高气温40℃极端最低气温-10℃b.降水量年平均降雨量1600mmc.湿度最大相对湿度：95%(25℃)，年平均相对湿度79%d.风年平均风速 1.6m/s主导风向WNMe. 耐受地震能力：水平加速度0.2g，垂直加速度0.1g，同时作用，安全系数≥1.67。
1.4.2 设备安装地点：。
1.5 使用条件1.5. 1 安装场所：户内。
1.5. 2 海拔高度：不大于1000m。
1.5. 3 环境温度：-10.0℃~+40.0℃。
1.5. 4 最高日气温：+35℃(24小时平均值)。
1.5. 5 最大相对湿度：95%(25℃) (日平均、月平均)。
1.5. 6 耐受地震能力：水平加速度0.2g，垂直加速度0.1g，同时作用，安全系数≥1.67。
2、设计、制造依据GB1497 《低压电器基本标准》GB7251 《低压成套开关设备和控制设备》JB1284 《低压断路器》JB4012 《低压开关隔离器、开关、隔离开关及熔断器组合电器》JB2455 《低压接触器》BJ4013.1 《控制电路电器和开关元件一般要求》JB4011.1 《低压熔断器一般要求》GB4720 《指示灯和按钮的颜色》GB4942-2 《低压电气外壳防护等级》GB9466 《低压成套开关设备基本测试方法》GB1207-1997 《电压互感器》GB1208-1997 《电流互感器》GB11032 《交流无间隙金属氧化锌避雷器》GB2900.1-82 《电工名词术语》GB 50054-2011 《低压配电系统设计规范》GB/T 50063-2008 《电力装置的电测量仪表装置设计规范》3、设计制造标准及规范3.1 额定参数3.1.2系统工作电压：AC400V 三相3.1.3 额定绝缘电压：AC750V 三相3.1.4额定电流：主母线3000 A（TMY-3*63*6.3+2*40＊4），分支母线不小于400 A；额定短时耐受电流：30KA；3.1.6额定峰值耐受电流：75KA 。
陕西长青能源化工有限公司150万吨/年甲醇项目首期60万吨/年甲醇工程改造项目低压抽屉式开关柜技术协议陕西长青能源化工有限公司150万吨/年甲醇项目首期60万吨/年甲醇工程改造项目中国，陕西，宝鸡市凤翔县长青工业园低压开关柜技术协议技术附件编号：合同编号：设备位号：详见数据表目录1．概述和说明 (1)2.标准规范.............................................................. 错误！未定义书签。
3.供货范围和工作范围 ......................................... 错误！未定义书签。
4.技术要求............................................................... 错误！未定义书签。
7.设备铭牌.............................................................. 错误！未定义书签。
8.检验与试验 ......................................................... 错误！未定义书签。
9性能考核与性能保证 .......................................... 错误！未定义书签。
10.包装与运输 ....................................................... 错误！未定义书签。
11.技术服务和培训 ............................................... 错误！未定义书签。
12.文件资料交付要求 ........................................... 错误！未定义书签。
13.附件.................................................................... 错误！未定义书签。
14.联系方式............................................................ 错误！未定义书签。
低压抽屉式开关柜技术协议项目定义项目名称：陕西长青能源化工有限公司150万吨/年甲醇项目首期60万吨/年甲醇工程改造项目项目地点：中国陕西省宝鸡市凤翔县长青工业园买方：陕西长青能源化工有限公司卖方：宝鸡科迈机电设备有限公司1．概述和说明1.1本技术附件响应防爆电动双梁桥式起重机的询价技术文件。
卖方确保所提供的设备完全符合本技术附件文件阐述的设计条件及相关标准规范的要求。
本技术附件是合同不可分割的一部分，与合同具有同等法律效力。
1.2本技术文件适用于陕西长青能源化工有限公司150万吨/年甲醇项目首期60万吨/年甲醇工程改造项目。
1.3本技术附件与文中引用的其它文件一起，作为陕西长青能源化工有限公司150万吨/年甲醇项目首期60万吨/年甲醇工程改造项目低压开关柜（以下简称“开关柜”）设计、制造、检验、验收、运输交付以及技术服务的最低要求。
1.4当本技术附件要求与在本文件中所列文件（包括设计文件、图纸资料或标准）发生矛盾时，卖方必须及时书面通知买方，并在得到买方书面确认后才能进行下一步工作。
1.5设计基础条件1.5.1自然环境和公用工程设计参数1．5.1.1气象条件1.5.1.2工程地质条件本项目厂址位于凤翔县长青工业园区现代煤化工产业区，根据地质报告建议，设计时湿陷等级按Ⅲ级（严重）考虑。
拟建场地土类型属中硬土，场地类别为Ⅱ类。
地震设防烈度为VII度，设计基本地震加速度值为0.15g(第一组)。
1.5.1.3公用工程条件2、标准、规范开关柜的设计、制造和试验应符合或高于下列最新版国家标准和国际标准的要求。
2.1 国家标准·GB1207-1997 电压互感器·GB1208-1997 电流互感器·GB9815-88 家用及类似用途的熔断器·GB7251-1997 低压成套开关设备·GB14048.1-5-2000 低压开关设备和控制设备·GB4026/T-1992 电器接线端子的识别和用字母数字符号标志接线端子的原则·GB/T4942.2-93 低压电器外壳防护等级·GB6829-1997 剩余电流动作保护器的一般要求2.2 国际标准·IEC60185 电流互感器·IEC60186 电压互感器·IEC60269 低压熔断器·IEC60439 低压开关设备和控制设备成套装置·IEC60364 建筑物的电气设施·IEC60445 电器端子和用相应符号标志的接线端子的识别方法(包括字母数字标志识别通则)·IEC60529 外壳防护等级·IEC60664 低压系统内部的绝缘匹配(包括设备的电气间隔和爬电距离) ·IEC60947 低压开关设备和控制设备·IEC60831-1 交流电压660V及以下自动补偿式并联电容器，第一部分，总则-性能，试验和额定容量-安全要求-安装和运行指导·IEC60070 电力电容器·IEC60289 电抗器·IEC60593 并联电容器的内部熔断器和内部过压分离装置以上所列标准并非全部标准，它仅指出了主要标准。
3、供货范围和供货范围我公司受陕西长青能源化工有限公司物资供销部委托，对新增低压抽屉式开关柜设备项目做出如下技术承诺说明，具体如下：设备名称、规格、位号和数量4、技术要求4.1 设计条件4.1.1 环境条件极端最高温度：40.1℃极端最低温度：-16.1℃最热月平均温度（7月)：29.9℃年平均空气相对湿度：68.4%最大相对湿度（%）：76.45最小相对湿度（%）：18.5%年平均雷暴日：18.1天年最多雷暴日：27天海拔高度：689m基本地震烈度：7级设防烈度：8级污秽等级：III级4.1.2 供电条件4.1.2.1 供电条件如额定电压，额定频率及系统接地形式等见《电气数据表》。
4.1.2.2开关柜应能在数据表中外界环境条件下，并在如下表的进线电压，频率波动范围4.1.2.3 控制电压、工作电压和频率如下：控制及信号电压：AC220V、单相、50Hz；工作电压：380V、三相五线、50Hz、中性点接地（TN-S系统）。
4.1.2.4 主接线：222工号变电所0.4kV系统为双电源进线单母线分段接线，母联自投。
变压器容量为两台10/0.4kV 1250kVA，变压器中心点接地（TN-S系统）。
4.2 结构低压开关柜和MCC为全封闭金属铠装，组合式落地安装的可抽出式开关柜。
一个垂直单元内各抽屉的重新排列不需要对柜子框架进行切割，钻孔或焊接。
开关柜的两端应可以扩展。
各个单元的结构设计应能实现防止火焰，气体从一个功能单元传导到另一个功能单元。
各个功能单元封闭于独立的仓室内。
仓室门的开度不小于100 。
低压开关柜内抽屉的推进，抽出应灵活方便，不产生冲击力，相同类型的抽屉具有互换性。
开关柜内所用塑料材料均不含CFC和卤素并具有阻燃、自熄灭的特性。
除了隔离开关外，所有开关装置均能关合最大非对称系统短路电流而不会损坏和危及人身安全。
断路器同样可以分断该故障电流。
开关柜可以耐受最大非对称系统短路电流所产生应力的影响，并能耐受额定短路耐受时间（1秒）的发热。
所有未使用的安装孔或电缆接线孔均密封起来。
温升计算和温升测试时每面柜子的降容系数取1。
备用回路和备用空间按其额定电流的90％考虑。
卖方保证开关柜在满负荷下连续运行40，000小时而不需要断电维护主母线和垂直母线。
开关柜的所有金属部件要考虑防腐要求。
框架和内部隔板应为敷铝锌板或镀锌钢板。
需要喷漆的外表面等部位要做充分的予处理。
至少要经过清洗，脱脂，刷红丹底漆和两遍防腐面漆等工序。
面板钢板厚度至少为1.5mm。
开关柜应能在内部燃弧故障情况下对人身安全提供保护。
燃弧故障被限制在故障发生的间隔内。
内部燃弧试验应符合IEC1641的规定。
面板的螺栓，螺母在拆下面板时应能够留在原位。
所有柜内采用的绝缘材料应为阻燃，无毒的。
根据GB4208 （或IEC60529），户内安装的开关柜外壳防护等级应为IP41. 户外安装的开关柜外壳防护等级为IP55(上部加雨棚挡雨)。
变配电所的地面不能认为是开关柜外壳的一部分。
所有开关柜内需要维护的器件应位于操作人员易于够得到的地方。
在进行正常操作、维护时需要接触到的柜子内部，在打开柜门时暴露的器件应处于断电状态或具有至少IP20的防护等级。
尤其要注意进线和母联柜在开关装置处于OFF位置时端子也会带电。
因此这些端子要有IP20的防护等级。
在柜门上安装的设备的端子在柜门打开时有可能带电，因此应用护套保护起来，使其具有IP20的防护等级。
仓室门或盖板应带有机械连锁，当在开关装置在“ON”位置时不能打开。
开关装置只有在柜门关闭并开关在插入位置时才能操作。
当抽屉从柜体内抽出后，柜内带电部分应据有IP20的防护等级。
当用活门实现上述要求时，活门的关闭应由抽出装置的移动驱动而不应靠重力。
应尽量采取措施保护维修人员在工作于一个断电的单元而相邻的单元带电时。
开关柜应为自然通风。
开关设备应具有国家“五防”功能。
在断路器“OFF”位置可以加挂锁锁定。
4.3 断路器断路器为框架式（800A及以上）和塑壳式（630A及以下），断路器应为抽出式，抽出机构应具有下列功能：“连接”位置：主回路及控制回路完全插入“试验”位置：主回路抽出，控制回路插入“隔离”位置：主回路和控制回路完全抽出上述三个位置应有明显的标记。
应提供机械联锁以避免断路器在合闸时插入或抽出。
框架式断路器采用电动机驱动弹簧储能操作机构；电动机驱动弹簧操作机构应能手动弹簧储能。
应具有弹簧释放机构，当断路器由试验位置抽出后可以释放弹簧能量以避免检修时造成危害。
塑壳断路器都应有手动操作机构。
大于400A塑壳式断路器还应带有电动操作机构。
手动储能不会因操作人员施加力的不同而影响储能效果。
并不可能造成部分合闸。
电动机驱动弹簧储能操作机构应在一个合闸周期后自动再储能。
断路器上应具有机械显示机构显示未储能和储能完毕状态。
断路器应在没有限流装置和熔断器的情况下，自身可以分断额定短路电流。
断路器上应具有机械指示装置，使操作人员在柜前操作不需打开柜门就可以知道断路器是处于“合闸”，分闸状态。
控制电压失电时，可以通过手动跳闸按钮断开断路器。
断路器的参数选择并不限于数据表和单线图中列出的数据。
