第一讲：继电保护及自动装置概述

继电保护与安全自动装置概述继电保护是一种安全设备，它会在系统出现故障或异常情况时，自动地对电气设备进行保护，防止设备受到过载、短路、接地故障等情况的损坏。

继电保护的核心功能是检测电气设备上的电流、电压等参数，一旦超出设定的范围就能及时地采取措施，确保系统运行安全稳定。

继电保护的一些常见类型包括过流保护、欠电压保护、过压保护等。

安全自动装置是一种与继电保护紧密相关的设备，它们可以根据继电保护的信号自动地进行操作。

安全自动装置通常用于控制断路器、隔离开关等设备的动作，以达到快速隔离故障部分，确保电力系统的其他部分能够继续运行，减少故障对系统的影响。

总的来说，继电保护与安全自动装置在电力系统中扮演着关键角色，它们能够有效地保护设备和人员的安全，确保电力系统的正常运行。

因此，对于电力系统来说，继电保护与安全自动装置的设计和运行至关重要，必须得到高度重视。

继电保护与安全自动装置在电力系统中扮演着至关重要的角色，其作用涉及到电力系统的稳定性、安全性、可靠性以及经济性。

在现代电力系统中，随着电力设备规模的不断扩大和复杂化，继电保护与安全自动装置的功能也不断得到拓展和完善。

首先，继电保护的作用主要是监测电路的状态和电气信息，一旦发现电气设备出现异常，及时采取措施，避免设备的损坏。

在过去，继电保护主要是基于电流、电压等参数的保护，但随着技术的发展，现代继电保护可以实现更精细化的保护，包括差动保护、远方保护、故障录波等，使得继电保护的可靠性和精确度有了大幅提升。

其次，安全自动装置配合继电保护的作用，自动执行系统的隔离、切换等操作，以确保故障发生时电力系统能够快速进行隔离和修复，减小故障范围，保证正常的供电。

安全自动装置的自动化特性能够大大降低人为操作的失误，并且能够在发生故障时迅速做出响应，提高了电力系统的可靠性和安全性。

除了以上所述的作用外，继电保护与安全自动装置还可以通过数据采集和信号处理，实现对电力系统的监控和诊断，帮助运维人员分析电力系统的运行状态，提前发现潜在的故障隐患，减少发生故障的可能性。

继电保护及安全自动装置知识讲解继电保护及安全自动装置是电力系统中的重要组成部分，主要用于保护电力元件和系统的安全稳定运行。

以下是关于继电保护及安全自动装置的详细知识讲解：一、继电保护装置继电保护装置是用于保护电力元件的自动化设备，其作用是在电力系统发生故障或异常时，能够快速地检测并切除故障部分，以保证其他部分的正常运行。

继电保护装置的工作原理基于电力系统中的电流、电压、频率等参数的变化，通过比较正常与异常状态下的参数差异，判断是否发生故障，并采取相应的措施。

二、安全自动装置安全自动装置主要用于保护电力系统的安全稳定运行。

当电力系统出现异常或故障时，安全自动装置可以快速地采取相应措施，如切除故障部分、调整运行参数等，以防止事故扩大，避免发生长时间的大面积停电事故。

常见的安全自动装置包括自动重合闸装置、备用电源自动投入装置等。

三、继电保护及安全自动装置的发展历程继电保护及安全自动装置的发展经历了多个阶段，从最初的电磁型、整流型、晶体管型到现在的集成电路和微机型。

随着科技的不断进步，继电保护及安全自动装置的性能和可靠性得到了不断提高，其检测和判断故障的准确率也越来越高。

四、继电保护及安全自动装置的维护与调试为了保证继电保护及安全自动装置的正常运行，需要进行定期的维护和调试。

维护和调试内容包括检查设备的外观、清洁度、紧固件等是否正常，测试设备的各项功能是否正常，检查设备的运行记录等。

同时，还需要定期对设备进行校验和调试，以保证其性能和可靠性。

五、未来发展方向随着科技的不断进步和应用需求的不断提高，继电保护及安全自动装置也在不断发展。

未来发展方向包括进一步提高设备的智能化水平、提高设备的自适应能力、研究新的保护算法和控制策略等。

同时，随着新能源和分布式电源的广泛应用，对继电保护及安全自动装置也提出了新的挑战和要求。

因此，需要不断加强技术研发和创新，以适应未来发展的需要。

总之，继电保护及安全自动装置是电力系统中的重要组成部分，对于保护电力元件和系统的安全稳定运行具有重要作用。

编订：__________________审核：__________________单位：__________________电力系统继电保护、安全自动装置概述Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-3698-19 电力系统继电保护、安全自动装置概述使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。

下载后就可自由编辑。

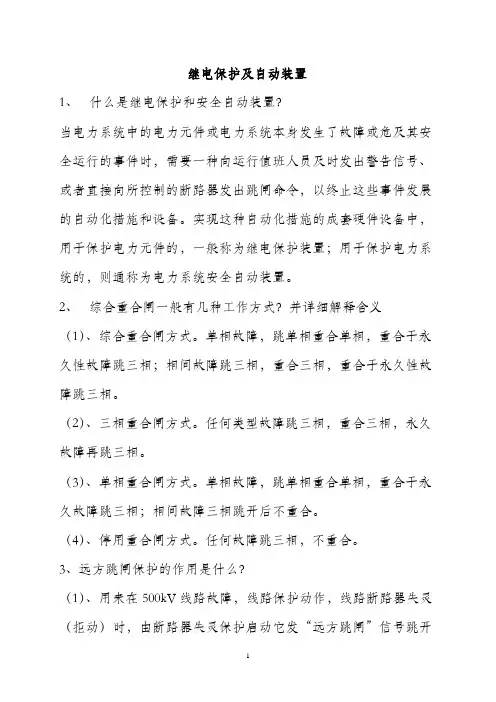

1．什么是继电保护装置?答：当电力系统中的电力元件(如发电机、线路等)或电力系统本身发生了故障危及电力系统安全运行时，能够向运行值班人员及时发出警告信号，或者直接向所控制的断路器发出跳闸命令以终止这些事件发展的一种自动化措施和设备，一般通称为继电保护装置。

2．继电保护在电力系统中的任务是什么?答：继电保护的基本任务：(1)当被保护的电力系统元件发生故障时，应该由该元件的继电保护装置迅速准确地给脱离故障元件最近的断路器发出跳闸命令，使故障元件及时从电力系统中断开，以最大限度地减少对电力系统元件本身的损坏，降低对电力系统安全供电的影响，并满足电力系统的某些特定要求(如保持电力系统的暂态稳定性等)。

(2)反应电气设备的不正常工作情况，并根据不正常工作情况和设备运行维护条件的不同(例如有无经常值班人员)发出信号，以便值班人员进行处理，或由装置自动地进行调整，或将那些继续运行会引起事故的电气设备予以切除。

反应不正常工作情况的继电保护装置允许带一定的延时动作。

电力系统继电保护、安全自动装置概述1．什么是继电保护装置答：当电力系统中的电力元件(如发电机、线路等)或电力系统本身发生了故障危及电力系统安全运行时，能够向运行值班人员及时发出警告信号，或者直接向所控制的断路器发出跳闸命令以终止这些事件发展的一种自动化措施和设备，一般通称为继电保护装置。

2．继电保护在电力系统中的任务是什么答：继电保护的基本任务：(1)当被保护的电力系统元件发生故障时，应该由该元件的继电保护装置迅速准确地给脱离故障元件最近的断路器发出跳闸命令，使故障元件及时从电力系统中断开，以最大限度地减少对电力系统元件本身的损坏，降低对电力系统安全供电的影响，并满足电力系统的某些特定要求(如保持电力系统的暂态稳定性等)。

(2)反应电气设备的不正常工作情况，并根据不正常工作情况和设备运行维护条件的不同(例如有无经常值班人员)发出信号，以便值班人员进行处理，或由装置自动地进行调整，或将那些继续运行会引起事故的电气设备予以切除。

反应不正常工作情况的继电保护装置允许带一定的延时动作。

3．简述继电保护的基本原理和构成方式。

答：继电保护主要利用电力系统中元件发生短路或异常情况时的电气量(电流、电压、功率、频率等)的变化，构成继电保护动作的原理，也有其他的物理量，如变压器油箱内故障时伴随产生的大量瓦斯和油流速度的增大或油压强度的增高。

大多数情况下，不管反应哪种物理量，继电保护装置都包括测量部分(和定值调整部分)、逻辑部分、执行部分。

4．电力系统对继电保护的基本要求是什么答：继电保护装置应满足可靠性、选择性、灵敏性和速动性的要求：这四“性”之间紧密联系，既矛盾又统一。

(1)可靠性是指保护该动体时应可靠动作。

不该动作时应可靠不动作。

可靠性是对继电保护装置性能的最根本的要求。

(2)选择性是指首先由故障设备或线路本身的保护切除故障，当故障设备或线路本身的保护或断路器拒动时，才允许由相邻设备保护、线路保护或断路器失灵保护切除故障。

电力系统中的继电保护与自动装置一、引言电力系统作为现代社会的重要基础设施之一，其稳定运行对保障国家经济和社会的发展至关重要。

然而，电力系统中存在着各类故障和异常情况，如短路、过载、地故障等，这些问题如果得不到及时有效的处理，将对电力系统的正常运行产生严重影响。

因此，继电保护与自动装置的设计与应用成为电力系统运行的重要组成部分。

本报告将全面介绍电力系统中继电保护与自动装置的相关知识，包括其定义、分类、原理、设计与应用等内容。

二、继电保护与自动装置的概述1. 继电保护的定义与作用1.1 继电保护的定义1.2 继电保护的作用2. 自动装置的定义与作用2.1 自动装置的定义2.2 自动装置的作用三、继电保护与自动装置的分类1. 继电保护的分类1.1 按保护对象分类1.2 按保护功能分类1.3 按保护原理分类2. 自动装置的分类2.1 按应用领域分类2.2 按功能分类四、继电保护与自动装置的基本原理1. 继电保护的基本原理1.1 故障检测原理1.2 信号传递原理1.3 判断决策原理1.4 动作指令原理2. 自动装置的基本原理2.1 自动控制原理2.2 传感器原理2.3 执行机构原理五、继电保护与自动装置的设计与应用1. 继电保护的设计与应用1.1 设计流程与方法1.2 保护设备的选型1.3 实例分析：过电流保护的设计与应用2. 自动装置的设计与应用2.1 设计流程与方法2.2 控制策略的选择2.3 实例分析：电力系统自动装置在变电站的应用六、继电保护与自动装置的发展趋势1. 智能化发展趋势1.1 智能继电保护与自动装置的概念1.2 智能化技术在继电保护与自动装置中的应用2. 可靠性与灵活性发展趋势2.1 继电保护与自动装置的可靠性改进2.2 灵活性技术在继电保护与自动装置中的应用七、结论继电保护与自动装置作为电力系统运行的重要保障手段，在保障电力系统安全稳定运行方面发挥着重要作用。

本报告全面介绍了继电保护与自动装置的相关概念、分类、原理、设计与应用，并展望了其未来的发展方向。

电力系统继电保护安全自动装置概述电力系统继电保护是电力系统中的一种安全保护措施，主要用于检测系统中的故障，通过及时切断电路和隔离故障点，保护系统安全运行。

安全自动装置是电力系统中的一种装置，通过监测和控制电力系统的运行，确保系统的正常运行和安全性。

继电保护系统是电力系统中重要的安全设备，用于检测电力系统中的故障，及时切断故障电路，确保系统的安全运行。

继电保护系统主要由继电保护装置和电力系统的故障检测保护装置组成。

继电保护装置是指用来检测电力系统中故障信号，并根据一定条件进行动作的装置。

继电保护装置主要由继电器、电力元器件（如接触器、断路器等）、信号电缆等组成。

继电保护装置通过检测电力系统中的故障信号，如电流、电压、频率等，判断是否存在故障。

当发生故障时，继电保护装置会根据预设的动作条件，向相应的断路器发送断开信号，切断故障电路，保护系统安全。

故障检测保护装置是用来检测电力系统中发生的故障，并进行定位和保护的装置。

故障检测保护装置主要由故障测量仪、保护装置、信号传输系统等组成。

故障测量仪通过测量电力系统中的故障信号，如故障电流、故障电压等，判断故障的类型和位置。

保护装置根据故障测量仪提供的信息，进行故障判断和故障保护操作。

信号传输系统用于传输故障信号和保护操作信号，确保保护装置的正确运行。

安全自动装置是指通过监测和控制电力系统的运行，确保系统的正常运行和安全性的装置。

安全自动装置主要由监控设备、控制设备、通信设备等组成。

监控设备用于监测电力系统的运行状态和故障情况，如电压、电流、频率等参数。

控制设备用于根据监测设备提供的信息，进行电力系统的控制操作，如启动发电机、切换电源等。

通信设备用于与其他设备进行数据传输和通信，如与继电保护装置、SCADA系统等进行数据交互。

继电保护和安全自动装置在电力系统中起到了非常重要的作用，确保了电力系统的安全稳定运行。

随着电力系统的不断发展和变化，继电保护和安全自动装置的技术和应用也在不断提高和完善，为电力系统的安全性和可靠性提供了有力的保障。

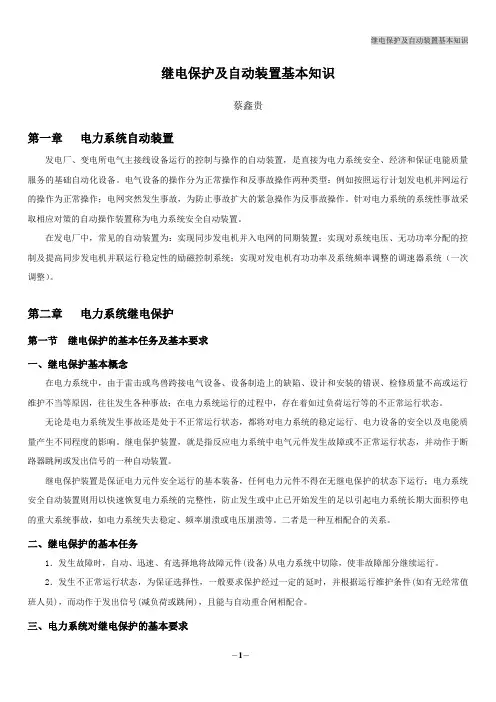

继电保护及自动装置基本知识蔡鑫贵第一章电力系统自动装置发电厂、变电所电气主接线设备运行的控制与操作的自动装置，是直接为电力系统安全、经济和保证电能质量服务的基础自动化设备。

电气设备的操作分为正常操作和反事故操作两种类型：例如按照运行计划发电机并网运行的操作为正常操作；电网突然发生事故，为防止事故扩大的紧急操作为反事故操作。

针对电力系统的系统性事故采取相应对策的自动操作装置称为电力系统安全自动装置。

在发电厂中，常见的自动装置为：实现同步发电机并入电网的同期装置；实现对系统电压、无功功率分配的控制及提高同步发电机并联运行稳定性的励磁控制系统；实现对发电机有功功率及系统频率调整的调速器系统（一次调整）。

第二章电力系统继电保护第一节继电保护的基本任务及基本要求一、继电保护基本概念在电力系统中，由于雷击或鸟兽跨接电气设备、设备制造上的缺陷、设计和安装的错误、检修质量不高或运行维护不当等原因，往往发生各种事故；在电力系统运行的过程中，存在着如过负荷运行等的不正常运行状态。

无论是电力系统发生事故还是处于不正常运行状态，都将对电力系统的稳定运行、电力设备的安全以及电能质量产生不同程度的影响。

继电保护装置，就是指反应电力系统中电气元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。

继电保护装置是保证电力元件安全运行的基本装备，任何电力元件不得在无继电保护的状态下运行；电力系统安全自动装置则用以快速恢复电力系统的完整性，防止发生或中止已开始发生的足以引起电力系统长期大面积停电的重大系统事故，如电力系统失去稳定、频率崩溃或电压崩溃等。

二者是一种互相配合的关系。

二、继电保护的基本任务1．发生故障时，自动、迅速、有选择地将故障元件(设备)从电力系统中切除，使非故障部分继续运行。

2．发生不正常运行状态，为保证选择性，一般要求保护经过一定的延时，并根据运行维护条件(如有无经常值班人员)，而动作于发出信号(减负荷或跳闸)，且能与自动重合闸相配合。
