a1 总则1.1 为了加强电力系统继电保护及安全自动装置(统称为电力系统继电保护或保护装置，下同)的技术监督管理，提高电力系统安全稳定运行水平，对电力系统中运行的继电保护动作行为及可靠性进行统计评价，特制定本规程。

1.2 本规程根据《中华人民共和国电力法》及电力工业有关法规、贯彻全过程管理精神而制定，主要指导专业管理部门从技术上分析电力系统继电保护的动作行为，从技术原则、装置原理(接线)、试验运行、制造质量等方面总结在制造、设计、基建、运行维护等环节的问题，反映出保护装置及专业管理的综合水平。

1.3 电力系统继电保护的运行评价分为综合评价与分部门评价。

综合评价实现指标是反映电力系统及其保护装置、运行管理总体水平的指标，分部门评价实现指标是衡量有关部门工作成效的重要内容。

1.4 电力系统继电保护运行统计评价范围为：1.4.1 接入电力系统运行的发电机、调相机、变压器、母线、电抗器、电动机、电容器、线路(含电缆)、断路器的继电保护装置及自动重合闸、远方跳闸装置、备用设备及备用电源自动投入装置。

1.4.2 电力系统安全自动装置(简称安全自动装置，下同)。

1.4.3 电力系统故障录波装置。

1.4.4 以下设施列入评价范围(但不作为界定现场继电保护部门运行维护职责范围的依据，现场各专业运行维护职责范围的界定按相应规程、规定等执行)。

a)供保护装置使用的交流电流、电压互感器的二次绕组。

b)交流电流、电压回路：自互感器二次绕组的端子排接至保护装置间的全部连线，包括电缆、导线、接线端子、试验部件、电压切换回路等。

c)纵联保护通道：供保护装置用的载波、微波、光纤、导引线等通道设备。

d)保护装置内部元件：包括每一套保护装置内部各继电器元件、端子排及回路。

e)直流回路：自保护装置直流电源回路的分路熔断器或分路开关起至断路器操作机构的端子排间的全部连线，包括电缆及分线箱端子排、二次控制电缆。

1.4.5 直流输电系统保护的统计评价另行规定。

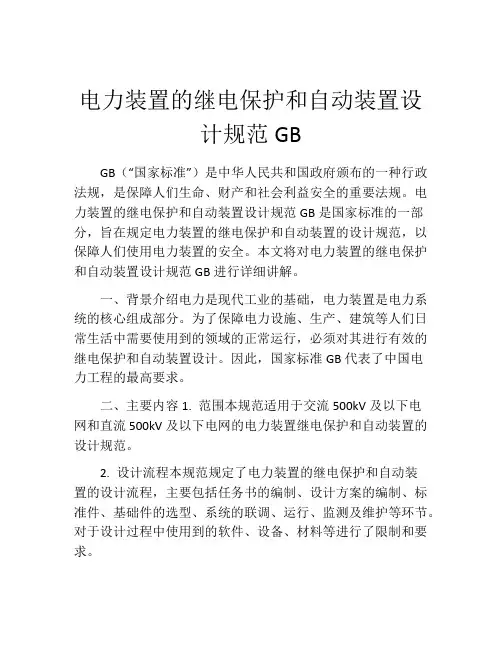

电力装置的继电保护和自动装置设计规范GBGB（“国家标准”）是中华人民共和国政府颁布的一种行政法规，是保障人们生命、财产和社会利益安全的重要法规。

电力装置的继电保护和自动装置设计规范GB是国家标准的一部分，旨在规定电力装置的继电保护和自动装置的设计规范，以保障人们使用电力装置的安全。

本文将对电力装置的继电保护和自动装置设计规范GB进行详细讲解。

一、背景介绍电力是现代工业的基础，电力装置是电力系统的核心组成部分。

为了保障电力设施、生产、建筑等人们日常生活中需要使用到的领域的正常运行，必须对其进行有效的继电保护和自动装置设计。

因此，国家标准GB代表了中国电力工程的最高要求。

二、主要内容1. 范围本规范适用于交流500kV及以下电网和直流500kV及以下电网的电力装置继电保护和自动装置的设计规范。

2. 设计流程本规范规定了电力装置的继电保护和自动装置的设计流程，主要包括任务书的编制、设计方案的编制、标准件、基础件的选型、系统的联调、运行、监测及维护等环节。

对于设计过程中使用到的软件、设备、材料等进行了限制和要求。

3. 设计技术要求本规范规定了电力装置的继电保护和自动装置的设计技术要求，主要包括：前置处理：采用合适的前置处理电路，来提高系统的性能。

选用保护：根据电力设施的实际需求，合理选择各种保护继电器，选用恰当的保护装置并设置保护的阈值、延时等参数。

装置设计：设计适当的自动装置，并对设备的组合和调试进行检查。

联锁与互锁：选用合适的联锁与互锁，确保设备正常运行。

备用保护和自动切换：为了保障系统的灵活性和容错能力，必须选择合适的备用保护和自动切换装置。

4. 试验和检验本规范规定了电力装置的继电保护和自动装置的试验和检验方法，主要包括交流电气试验、直流电气试验、继电器保护试验、自动控制装置试验、通道检测和防护动作试验等。

通过试验和检验，可以保证系统的可靠性和稳定性。

三、结语电力装置的继电保护和自动装置设计规范GB是国家标准的重要组成部分，其规定的设计流程、技术要求、试验和检验方法等，对电力设施的正常运行至关重要。

电力系统继电保护与自动装置-————————————————————————————————作者：————————————————————————————————日期：《电力系统继电保护与自动装置》教学大纲及复习习题库版本：校本教材主编：临沂电力学校校本教材编写组适用专业：电力工程三年制适用班级：13电三一，13电三二 13电三三 14电二一代课人：田芳刘粉制定人：田芳刘粉审核人：《电力系统继电保护与自动装置》教学大纲部分绪论掌握内容：继电保护的基本原理了解（熟悉（选学））内容：继电保护技术发展概述第一单元电网的电流保护课题一继电器掌握内容：电磁型电流、电压、时间、信号、中间继电器结构及动作原理课题二电网的电流保护1、方向电流保护的规定2、接地保护原理了解内容：保护的三种图中的安装图第二单元距离保护课题二阻抗继电器了解内容：全阻抗继电器的构成课题四相间短路距离保护（熟悉（选学））第三单元输电线路的全线速动保护课题一线路的差动保护了解内容：1、平行线路横联方向差动保护2、平行线路的电流平衡保护课题二高频保护的基本原理了解内容：1、微波通道2、光纤通道课题四相差高频保护了解内容：1、比相元件的闭锁角2、相差高频保护应引起关注的几个问题第四单元电力变压器的继电保护课题二变压器的瓦斯保护掌握内容：开口杯挡板式气体继电器的动作原理课题三变压器的差动保护掌握内容：二次谐波制制动式变压器差动保护课题五变压器的过电流保护掌握内容：三绕组变压器过电流保护的特点了解内容：负序电压滤过器及负序电压继电器课题六变压器的保护全图（熟悉（选学））第五单元发电机的继电保护课题二发电机的差动保护了解内容：发电机匝间短路保护课题三发电机定子绕组接地保护了解内容：三次谐波电压的特点课题四发电机的电流、电压保护掌握内容：发电机承受负序电流的能力课题五发电机励磁回路接地保护（熟悉（选学））课题七发电机的逆功率保护（熟悉（选学））课题八大型发电机—变压器组继电保护配置及原理框图（熟悉（选学））第六单元母线保护课题二比相式、比率式母线差动保护（熟悉（选学））第七单元电动机的保护（熟悉（选学））第八单元微机型继电保护（熟悉（选学））第九单元电力系统自动装置课题一三相一次自动重合闸装置了解内容：1、自动重合闸装置接线2、DH型重合闸继电器3、装置动作情况掌握内容：与继电保护配合的后加速课题二备用电源自动投入装置掌握内容：自动投入装置的工作原理课题三按频率自动减负荷装置掌握内容：按频率自动减负荷装置课题四同步发电机自动调节励磁装置掌握内容：1、继电强行励磁装置2、复式励磁装置了解内容：KFD-3型相复励自动调节励磁装置简介第十单元继电保护与自动装置运行（熟悉（选学））第十一单元发电厂计算机监控系统（熟悉（选学））第十二单元故障录波装置（熟悉（选学））《电力系统继电保护与自动装置》复习习题库部分重点部分题库（100题）绪论一、填空题1、电力系统继电保护装置是指反应电力系统中电气元件发生（）或（）运行状态而动作于（）跳闸或发出信号的一种自动装置。

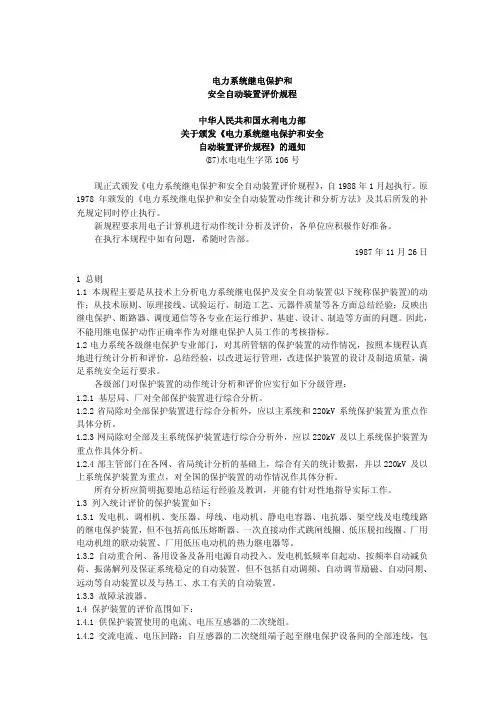

电力系统继电保护和安全自动装置评价规程中华人民共和国水利电力部关于颁发《电力系统继电保护和安全自动装置评价规程》的通知(87)水电电生字第106号现正式颁发《电力系统继电保护和安全自动装置评价规程》，自1988年1月起执行。

原1978年颁发的《电力系统继电保护和安全自动装置动作统计和分析方法》及其后所发的补充规定同时停止执行。

新规程要求用电子计算机进行动作统计分析及评价，各单位应积极作好准备。

在执行本规程中如有问题，希随时告部。

1987年11月26日1总则1.1本规程主要是从技术上分析电力系统继电保护及安全自动装置(以下统称保护装置)的动作；从技术原则、原理接线、试验运行、制造工艺、元器件质量等各方面总结经验；反映出继电保护、断路器、调度通信等各专业在运行维护、基建、设计、制造等方面的问题。

因此，不能用继电保护动作正确率作为对继电保护人员工作的考核指标。

1.2电力系统各级继电保护专业部门，对其所管辖的保护装置的动作情况，按照本规程认真地进行统计分析和评价，总结经验，以改进运行管理，改进保护装置的设计及制造质量，满足系统安全运行要求。

各级部门对保护装置的动作统计分析和评价应实行如下分级管理：1.2.1基层局、厂对全部保护装置进行综合分析。

1.2.2省局除对全部保护装置进行综合分析外，应以主系统和220kV系统保护装置为重点作具体分析。

1.2.3网局除对全部及主系统保护装置进行综合分析外，应以220kV及以上系统保护装置为重点作具体分析。

1.2.4部主管部门在各网、省局统计分析的基础上，综合有关的统计数据，并以220kV及以上系统保护装置为重点，对全国的保护装置的动作情况作具体分析。

所有分析应简明扼要地总结运行经验及教训，并能有针对性地指导实际工作。

1.3列入统计评价的保护装置如下：1.3.1发电机、调相机、变压器、母线、电动机、静电电容器、电抗器、架空线及电缆线路的继电保护装置，但不包括高低压熔断器、一次直接动作式跳闸线圈、低压脱扣线圈、厂用电动机组的联动装置、厂用低压电动机的热力继电器等。

关于颁发《电力系统继电保护及安全自动装置反事故措施要点》的通知电安生［1994］191号为提高电力系统继电保护和自动装置的安全运行水平，在总结多年来继电保护运行经验和事故教训的基础上，部组织编写了《电力系统继电保护及安全自动装置反事故措施要点》。

经组织专家讨论，审查通过，现颁发执行。

新建、扩建、技改等工程均必须执行本“要点”；现有发电厂、变电所，凡涉及严重威胁安全运行的，必须立即采取相应措施，其它可分轻重缓急、有计划地予以更新、改造。

过去颁发的反措及相关文件，凡与本“要点”有抵触的，均应按本“要点”的规定执行。

科研、制造、基建、设计和运行等单位必须执行本“要点”的有关规定。

请各单位将执行“要点”中遇到的问题及时报告电力部安生司和国调中心。

电力系统继电保护及安全自动装置反事故措施要点(电力工业部1994年1月)总的说明：(1) “继电保护及安全自动装置反事故措施要点”(以下简称“要点”)汇总了多年来设计与运行部门在保证继电保护装置安全运行方面的基本经验，也是事故教训的总结。

(2) 新建、扩建和技改等工程，均应执行本“要点”；现有发电厂、变电所设施，凡严重威胁安全运行的必须立即更改，其他可分轻重缓急有计划地予以更新或改造。

制造和科研部门也必须遵守本“要点”的规定。

(3) 本“要点”只是要点，不是应有的全部内容。

有的问题在其他颁规程如“现场试验工作保安规程”中已有明确规定，但为了强调某些部分也在本“要点”中重复列出。

(4) 过去颁发的反措及相关文件凡与本“要点”有抵触的，应按本“要点”执行。

(5) 本“要点”由电力工业部安全监察及生产协调司和国家电力高度通令中心负责解释。

1. 直流熔断器与相关回路配置基本要求：(1)消除寄生回路；(2)增强保护功能的冗余度。

1.1 直流溶断器的配置原则如下：1.1.1 信号回路由专用熔断器供电，不得与其它回路混用。

1.1.2 由一组保护装置控制多组断路器(例如母线差动保护、变压器差动保护、发电机差动保护、线路横联差动保护、断路器失灵保护等)和各种双断路器的变电所结线方式(一又二分之一断路器、双断路器、角结线等)：(1) 每一断路器的操作回路应分别由专用的直流熔断器供电。

电力系统中的继电保护与自动装置一、引言电力系统作为现代社会的重要基础设施之一，其稳定运行对保障国家经济和社会的发展至关重要。

然而，电力系统中存在着各类故障和异常情况，如短路、过载、地故障等，这些问题如果得不到及时有效的处理，将对电力系统的正常运行产生严重影响。

因此，继电保护与自动装置的设计与应用成为电力系统运行的重要组成部分。

本报告将全面介绍电力系统中继电保护与自动装置的相关知识，包括其定义、分类、原理、设计与应用等内容。

二、继电保护与自动装置的概述1. 继电保护的定义与作用1.1 继电保护的定义1.2 继电保护的作用2. 自动装置的定义与作用2.1 自动装置的定义2.2 自动装置的作用三、继电保护与自动装置的分类1. 继电保护的分类1.1 按保护对象分类1.2 按保护功能分类1.3 按保护原理分类2. 自动装置的分类2.1 按应用领域分类2.2 按功能分类四、继电保护与自动装置的基本原理1. 继电保护的基本原理1.1 故障检测原理1.2 信号传递原理1.3 判断决策原理1.4 动作指令原理2. 自动装置的基本原理2.1 自动控制原理2.2 传感器原理2.3 执行机构原理五、继电保护与自动装置的设计与应用1. 继电保护的设计与应用1.1 设计流程与方法1.2 保护设备的选型1.3 实例分析：过电流保护的设计与应用2. 自动装置的设计与应用2.1 设计流程与方法2.2 控制策略的选择2.3 实例分析：电力系统自动装置在变电站的应用六、继电保护与自动装置的发展趋势1. 智能化发展趋势1.1 智能继电保护与自动装置的概念1.2 智能化技术在继电保护与自动装置中的应用2. 可靠性与灵活性发展趋势2.1 继电保护与自动装置的可靠性改进2.2 灵活性技术在继电保护与自动装置中的应用七、结论继电保护与自动装置作为电力系统运行的重要保障手段，在保障电力系统安全稳定运行方面发挥着重要作用。

本报告全面介绍了继电保护与自动装置的相关概念、分类、原理、设计与应用，并展望了其未来的发展方向。

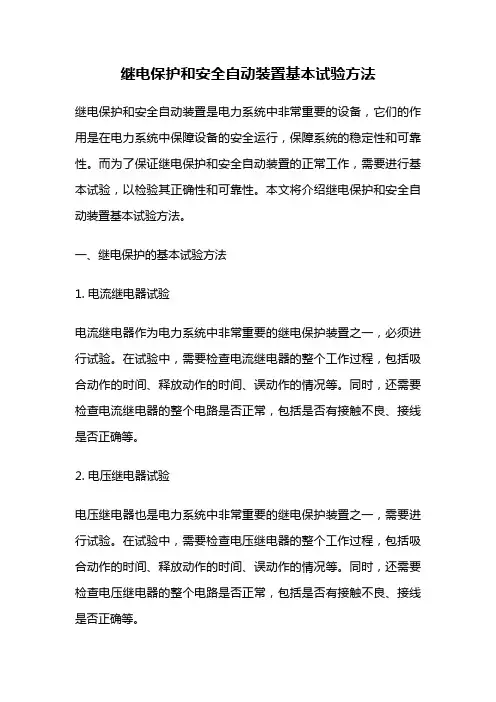

继电保护和安全自动装置基本试验方法继电保护和安全自动装置是电力系统中非常重要的设备，它们的作用是在电力系统中保障设备的安全运行，保障系统的稳定性和可靠性。

而为了保证继电保护和安全自动装置的正常工作，需要进行基本试验，以检验其正确性和可靠性。

本文将介绍继电保护和安全自动装置基本试验方法。

一、继电保护的基本试验方法1. 电流继电器试验电流继电器作为电力系统中非常重要的继电保护装置之一，必须进行试验。

在试验中，需要检查电流继电器的整个工作过程，包括吸合动作的时间、释放动作的时间、误动作的情况等。

同时，还需要检查电流继电器的整个电路是否正常，包括是否有接触不良、接线是否正确等。

2. 电压继电器试验电压继电器也是电力系统中非常重要的继电保护装置之一，需要进行试验。

在试验中，需要检查电压继电器的整个工作过程，包括吸合动作的时间、释放动作的时间、误动作的情况等。

同时，还需要检查电压继电器的整个电路是否正常，包括是否有接触不良、接线是否正确等。

3. 差动继电器试验差动继电器也是电力系统中非常重要的继电保护装置之一，需要进行试验。

在试验中，需要检查差动继电器的整个工作过程，包括吸合动作的时间、释放动作的时间、误动作的情况等。

同时，还需要检查差动继电器的整个电路是否正常，包括是否有接触不良、接线是否正确等。

二、安全自动装置的基本试验方法1. 自动装置试验安全自动装置是电力系统中非常重要的装置之一，需要进行试验。

在试验中，需要检查自动装置的整个工作过程，包括吸合动作的时间、释放动作的时间、误动作的情况等。

同时，还需要检查自动装置的整个电路是否正常，包括是否有接触不良、接线是否正确等。

2. 保护装置试验保护装置也是电力系统中非常重要的装置之一，需要进行试验。

在试验中，需要检查保护装置的整个工作过程，包括吸合动作的时间、释放动作的时间、误动作的情况等。

同时，还需要检查保护装置的整个电路是否正常，包括是否有接触不良、接线是否正确等。

继电保护和安全自动装置技术规程1. 背景介绍在电力系统中，继电保护和安全自动装置是保障系统可靠运行的关键技术之一。

它们作为电力系统自动化与保护的基础，能够保护电网的安全稳定运行，保证电网的可靠性和经济性。

为了实现继电保护和安全自动装置技术的规范化和标准化，本文将详细介绍继电保护和安全自动装置技术规程，包括规程内容、规程执行范围与要求、监督管理、实施效果和执行情况等方面的内容。

2. 规程内容继电保护和安全自动装置技术规程是指对电力系统中的继电保护和安全自动装置技术进行标准、规范和统一管理的一份文件。

该规程的主要内容如下：2.1 继电保护技术要求本规程要求所有配电网络、变电设备、并发机组等在使用继电保护技术时，必须严格按照国家标准和电力行业技术标准进行设计和应用。

特别是针对电力系统中的重要设备，需开发灵敏可靠的保护装置，以避免可能的设备损坏，防止事故的发生。

2.2 安全自动装置技术要求本规程针对配电装置、变电所、发电机组、输电线路、变电站等电力系统中的安全自动装置技术，提出了使用该技术的必要性、技术标准、技术条件等要求，保证电网的安全、稳定、高效运行。

2.3 继电保护和安全自动装置设备质量要求本规程对继电保护和安全自动装置设备的品质要求及制造过程的质量控制进行了详细规定，从而确保设备的质量符合国家标准和行业技术标准的要求。

2.4 继电保护和安全自动装置的调试和检验要求本规程对继电保护和安全自动装置的全过程中的调试和检验作出详细规定，从设计、制造、现场安装到调试和投入使用等各个环节，从而确保装置的工作可靠性。

3. 规程执行范围与要求本规程适用于国内所有电力系统（含火电厂、变电所、配电网、输电线路、发电机组等），对继电保护和安全自动装置的设计、制造、调试、投运等各个环节均适用，并对继电保护和安全自动装置的选型、设备的品质、调试和检验等作出详细规定。

同时，本规程还要求各电力设备制造企业应当按照本规程对其设计、制造的继电保护和安全自动装置进行质量控制，并应提供相应的技术支持和服务。

简析电力系统继电保护及自动化装置摘要：在电力系统中，为了保证电力系统能够处于安全稳定的运行状态，必须要加强继电保护和自动化装置。

在电力系统中的继电保护和自动化装置和相关电力设备有一定的关联性，能够对相关设备是否出现故障进行有效的判断，同时也可以防止进一步扩大电力系统故障。

为了保证电力系统的安全性和可靠性，必须要对继电保护和自动化装置进行全面的分析，并针对继电保护和自动化装置的可靠性进行有效的探究，从而确保电力系统安全稳定的运行。

关键词：电力系统；继电保护；自动化装置随着用电范围越来越广泛，必须要保证电力系统的正常运行。

在电力系统运行过程中，必须提高继电保护的应用，加强自动装置的可靠性。

继电保护和自动装置的稳定运行在很大程度上是会促进电力系统的安全可靠的运行。

因此，必须要对继电保护和自动装置进行全面的分析，从而提高电力系统运行的安全性和可靠性。

一、继电保护和自动化装置的特点当电力系统出现短路或者是过载运行的状态后，为了能够将对应的信号及时的发送出去，必须要确保继电保护装置有着足够的可靠性，这样才能及时的将对应的信号发送出去。

为了及时的切除故障点时，可以联合其它设备进行排除。

继电保护装置在发生故障时，包括两种形式，主要是拒动和误动故障。

在出现拒动故障时，主要表现在当电力系统出现故障后，继电保护装置无法做出及时准确的动作，从而不能及时的切除电力系统的故障。

当继电保护出现严重的故障后，那么会导致电力系统崩溃的现象。

继电保护的误动故障主要表现在电力系统没有发生故障后，当受到其它因素的影响或者是自身特性不良，从而发生误动作，这时就会出现一定的经济损失。

自动化装置主要是实时检测和控制电力系统的运行参数，当自动化装置在出现故障后，在对电力系统运行测量、调节和控制参数时，其准确性会受到影响。

二、提高继电保护运行的可靠性1、冗余设计以及优化措施。

为了提高继电保护系统容错技术，可以利用硬件冗余进行实现。

在设计继电保护时，可以利用容错技术，当继电保护系统中的某一个保护装置在出现不正确动作时，依然不会影响电力系统的运行工作。

电力系统继电保护和自动化装置技术导则1.引言1.1 概述电力系统继电保护和自动化装置技术在电力行业的发展和应用中起到了至关重要的作用。

随着电力系统规模的不断扩大和供电质量要求的日益提高，继电保护和自动化装置的技术也在不断发展和创新。

继电保护技术是保障电力系统安全稳定运行的重要手段。

它通过监测电力系统中的电流、电压、功率等参数，实时判断电力系统是否存在故障和异常情况，并通过采取相应的保护动作来隔离故障，确保系统的可靠性和连续性供电。

继电保护技术的发展经历了从传统的电气继电器到现代的数字化继电保护装置的演化过程。

现代继电保护装置不仅具备更高的精度和可靠性，还可以实现通信功能，构建智能电力系统。

自动化装置技术是实现电力系统的智能化和自动化运行的关键。

它通过应用现代信息技术和控制理论，实现对电力系统的自动监测、自动控制和自动调度，提高供电可靠性和经济性。

自动化装置的发展包括了远动技术、远动装置、自动化监控系统等多个方面。

这些装置可以实现对电力设备的在线监测和故障诊断，减少人工操作和干预，提高电力系统的响应速度和运行效率。

本文旨在系统介绍电力系统继电保护和自动化装置技术的相关内容。

首先对继电保护技术进行了概述，包括其原理和基本概念，以及继电保护装置的分类和功能。

然后对自动化装置技术进行了介绍，包括自动化装置的作用和优势，以及不同种类的自动化装置的应用领域。

最后，对继电保护和自动化装置的重要性进行了总结，并展望了其技术发展趋势和应用前景。

通过深入了解和掌握电力系统继电保护和自动化装置技术，我们可以更好地把握电力系统的运行状态，提高系统的安全性和可靠性，为电力行业的可持续发展做出更大的贡献。

1.2 文章结构文章结构:本文主要分为以下几个部分来介绍电力系统继电保护和自动化装置技术。

初步的大纲如上所示。

在引言部分，我们将首先对本文的概述进行简要说明，介绍电力系统继电保护和自动化装置技术的基本情况。

接着，我们将在正文部分详细介绍电力系统继电保护技术和自动化装置技术。

继电保护和安全自动装置技术规程继电保护和安全自动装置技术规程一、继电保护装置的概述1、继电保护装置是一种电气装置，它通过监测电力系统中的电流、电压和频率等参数，作出决策并采取行动来防止或减轻设备故障或人身伤害。

2、继电保护装置通常由测量元件、比较元件、逻辑元件、执行元件等组成。

3、继电保护装置主要包括过流、过压、欠频、过频、电压跌落、接地等装置，其主要目标是在恶劣条件下保护电力系统。

二、安全自动装置的概述1、安全自动装置是一种在危险环境下自动启动的电气装置，它可以监测现场情况并根据预定的逻辑关系自动采取行动以解决问题。

2、安全自动装置通常由传感器、控制器和执行元件等组成。

3、安全自动装置的主要目标是保护人员、设备和环境，以及确保生产过程中的安全。

三、技术规范1、为了保证继电保护和安全自动装置的准确性和可靠性，应制定相关技术规范。

2、技术规范应包括以下方面：装置的选型、试验、安装、调试和维护，以及设备的标准测试。

3、技术规范应该是灵活的，以便于在需要时进行升级、完善或修改。

四、继电保护和安全自动装置的使用1、继电保护和安全自动装置应该按照技术规范进行使用，以确保其功能的准确性和可靠性。

2、在使用过程中，应注意保持装置的可见性和易于维护。

3、在发生故障时，应及时进行诊断和维护，以确保装置的功能在发生故障时得到及时维护。

四、电力系统的监控1、电力系统的监控应按照与监控系统有关的技术规范进行。

2、监控系统应能够检测各种故障并采取适当的措施来防止或者减轻设备的故障。

3、监控系统应具有良好的维护和修改能力，以确保其功能的持久性和有效性。

五、总结1、继电保护和安全自动装置是电力系统的重要部分，它们的准确性和可靠性直接影响电力系统的安全性和生产效益。

2、制定和执行良好的技术规范和使用程序是保证继电保护和安全自动装置功能可靠性的关键。

3、在使用过程中，应维护装置的可见性和易于维护，以最大程度确保其功能的持久性和有效性。

电力系统中的继电保护与自动装置一、引言电力系统是现代社会不可或缺的基础设施之一，电力的可靠供应对于经济和社会的发展至关重要。

然而，电力系统中存在着各种电气故障，如短路、过载等，这些故障可能导致电力系统的停电甚至设备损坏，严重影响社会生产和生活。

因此，继电保护与自动装置在电力系统中具有不可替代的作用。

二、继电保护的基本原理与分类1. 继电保护的基本原理1.1 电力系统故障的产生与特点1.2 继电保护的作用与目标1.3 继电保护的基本原理2. 继电保护的分类2.1 按保护对象划分2.2 按保护动作方式划分2.3 按保护动作速度划分2.4 按保护的范围划分三、继电保护与自动装置的组成与功能1. 继电保护与自动装置的组成1.1 传感器与检测装置1.2 信号处理与传输装置1.3 控制执行装置1.4 人机交互装置2. 继电保护与自动装置的功能2.1 故障检测与切除2.2 负荷开关控制2.3 电力系统状态监测与控制2.4 通信与数据处理四、继电保护与自动装置的设计与应用1. 继电保护与自动装置的设计原则1.1 可靠性与灵敏度1.2 速度与稳定性1.3 经济性与可扩展性1.4 兼容性与互联互通性2. 继电保护与自动装置的应用案例2.1 保护与自动装置在变电站中的应用2.2 保护与自动装置在输配电网中的应用2.3 保护与自动装置在特殊电力系统中的应用五、继电保护与自动装置的发展趋势1. 数字化与智能化发展趋势1.1 数字继电保护系统的优势与应用1.2 智能继电保护与自动装置的发展方向2. 新技术的应用与挑战2.1 在继电保护与自动装置中的应用2.2 大数据与云计算技术在继电保护中的应用2.3 新材料与新器件在继电保护与自动装置中的应用六、结论继电保护与自动装置在电力系统中具有非常重要的作用，能够及时检测和切除电力系统中的故障，并实现对电力系统的自动监控和控制。

随着数字化和智能化技术的快速发展，继电保护与自动装置将不断更新和升级，为电力系统的安全稳定运行提供更加可靠和高效的保障。

继电保护和安全自动装置技术规程1. 引言继电保护和安全自动装置技术规程是为了确保电力系统的安全、稳定运行而制定的。

本规程旨在规范继电保护和安全自动装置的设计、安装、运行与维护，以提高电力系统的可靠性和安全性。

2. 规程适用范围本规程适用于各类电力系统中继电保护和安全自动装置的设计、安装、运行与维护工作。

主要包括发电厂、变电站、输电线路、配电网等电力系统的继电保护和安全自动装置。

3. 术语和定义3.1 继电保护继电保护是一种自动装置，用于在电力系统发生故障时，迅速切除故障部分，并保护其他正常运行的设备，以防止故障扩大和影响电力系统的安全运行。

3.2 安全自动装置安全自动装置是一种根据设定的条件和逻辑关系，在电力系统中自动执行特定动作的装置。

其主要目的是确保电力系统运行在安全范围内，防止事故的发生。

4. 继电保护和安全自动装置的设计原则4.1 安全性原则继电保护和安全自动装置的设计应符合国家电力系统的安全标准，确保设备和人员的安全。

4.2 可靠性原则继电保护和安全自动装置的设计应具备高可靠性，能够快速准确地检测故障并采取相应措施，以保护电力系统的正常运行。

4.3 灵活性原则继电保护和安全自动装置的设计应具备灵活性，能够适应不同电力系统的需求，实现对设备和线路的灵活控制和保护。

5. 继电保护和安全自动装置的安装和调试5.1 安装继电保护和安全自动装置的安装应按照设计要求进行，确保设备的正确连接和可靠固定。

5.2 调试继电保护和安全自动装置的调试应由专业人员进行，确保装置的正常运行和功能的可靠实现。

6. 继电保护和安全自动装置的运行与维护6.1 运行继电保护和安全自动装置的运行应按照操作规程进行，确保装置的正常运行和故障时的正确处理。

6.2 维护继电保护和安全自动装置的维护应定期进行，包括设备检查、清洁、松紧度检查等，以确保装置的可靠性和长期稳定运行。

7. 总结本技术规程对继电保护和安全自动装置的设计、安装、运行与维护进行了规范，旨在提高电力系统的可靠性和安全性。

继电保护及自动装置1. 什么是继电保护装置？其基本任务是什么？答：继电保护装置就是能反应电力系统中各电气设备发生故障或不正常工作状态，并作用于断路器跳闸或发出信号的一种自动装置。

它的基本任务是：（1）能自动地、迅速地、有选择性地借助断路器将故障设备从系统中切除，保证无故障设备迅速恢复正常运行，并使故障设备免于继续遭受破坏；（2）能反映电气设备的不正常工作状态，并根据运行维护的条件作用于信号或将那些继续运行即会造成损坏或发展为故障的设备切除。

反应不正常状态的继电保护，通常都不需要立即动作，即可带一定的延时。

2. 对继电保护的基本要求是什么？答：继电保护对于电力系统运行的安全稳定可靠运行及时切断故障起着极其重要的作用，为此继电保护应满足下列要求：（1）选择性：系统发生故障时，要求保护装置只将故障的设备切除，保证无故障的设备继续运行，从而尽量缩小停电范围，达到有选择地动作的目的。

（2）快速性：在系统发生故障后，如不能迅速将故障切除，则可能使故障扩大，如短路时，电压大量降低，短路点附近用户的电动机受到制动转速减慢或停止，用户的正常生产将遭到破坏；另一方面，短路时发电机送不出功率，要引起电力系统稳定破坏。

再有，短路时，故障设备本身将通过很大的短路电流，由于电动力和热效应的作用设备也将遭到严重损坏。

短路电流通过的时间越长，设备损坏越严重。

所以电力系统发生故障后，继电保护装置应尽可能快速地动作并将故障切除。

（3）灵敏性：保护装置对在它保护范围内发生的故障和不正常工作状态应能准确地反应。

也就是说保护装置不但在最大运行方式下三相金属性短路时能够灵敏地动作，而且在最小运行方式和经过较大过渡电阻的两相短路时，也能有足够的灵敏度和可靠的动作。

（4）可靠性：一套保护装置的可靠性是非常重要的，也就是说，在其保护的范围内发生故障时，不应因其本身的缺陷而拒绝动作，在任何不属于它动作的情况下，又不应误动作。

否则不可靠的保护装置投入使用，本身就能成为扩大事故和直接造成事故的根源。

电力系统继电保护及安全自动装置运行评价规程电力系统继电保护及安全自动装置运行评价规程是为了保障电力系统的安全稳定运行，对继电保护及安全自动装置的运行进行评价和监控。

评价规程主要包括对继电保护及安全自动装置的设计、运行、检修和运维等方面进行评估，从而有效提高电力系统的可靠性和安全性。

一、评价规程的目的和重要性评价规程的目的是为了确保电力系统的可靠性和安全性，提高继电保护及安全自动装置的运行水平。

评价规程的重要性体现在以下几个方面：1.提高电力系统的可靠性：通过对继电保护及安全自动装置的运行进行评价，可以及时发现和解决潜在的故障和问题，从而保证电力系统的可靠性和连续供电。

2.保障电力系统的安全性：评价规程可以对继电保护及安全自动装置的设计和运行进行评估和监控，确保其符合相关的工程标准和安全要求，从而保障电力系统的安全运行。

3.提高继电保护及安全自动装置的运行水平：通过对继电保护及安全自动装置的运行进行评价，可以及时发现问题并采取措施加以解决，提高其运行水平和可靠性。

二、评价规程的内容和要求1.设计评价：对继电保护及安全自动装置的设计方案进行评价，包括选型、布置、接线等方面是否合理和符合工程标准要求。

2.运行评价：对继电保护及安全自动装置的运行情况进行评价，包括运行状态、操作记录、故障记录等方面的评估，以及对运行参数的监控和分析。

3.检修评价：对继电保护及安全自动装置的检修工作进行评价，包括检修计划、检修记录、检修结果等方面的评估，以及对检修质量的把控和监督。

4.运维评价：对继电保护及安全自动装置的运维工作进行评价，包括运维计划、巡检记录、故障处理等方面的评估，以及对运维人员的培训和管理。

三、评价规程的实施步骤1.制定评价方案：确定评价的目标、内容、方法和标准，制定相应的评价方案和工作计划。

2.数据收集和整理：收集和整理继电保护及安全自动装置的相关数据，包括设计文件、运行记录、检修记录等。

3.评价分析：对收集到的数据进行分析和评价，评估继电保护及安全自动装置的运行情况和质量。

GBT电力装置的继电保护和自动装置设计规范1.设备选择：继电保护装置应选择性能好、可靠性高的设备，并符合相关国际和国家标准的要求，确保其正常运行和可靠性。

2.测试和校验：继电保护装置应在投入运行之前进行全面的测试和校验，确保其功能和性能符合设计要求。

3.参数设置：继电保护装置的参数设置应按照系统的特点和要求进行合理的选择，包括插入电流和敏感度等参数。

4.可靠性和安全性：继电保护装置应具有较高的可靠性和安全性，能够快速准确地对故障进行检测和保护动作，并能抵御外界的干扰和破坏。

5.故障报警和记录：继电保护装置应具备故障报警和记录的功能，能够及时通知操作人员发生了什么故障，并记录下故障的具体信息，以便于后期分析和故障排除。

6.调试和维护：继电保护装置应具备方便的调试和维护的功能，能够快速定位故障并进行修复和替换。

7.通信和监控：继电保护装置应具备通信和监控的功能，能够与其他装置进行数据交互和远程监控，并能发出告警信号。

1.自动化程度：自动装置应根据电力系统的具体要求和特点进行合理的自动化程度的选择，包括远距离的自动化和智能化。

2.设计思路：自动装置的设计应根据电力系统的实际需求和目标，确定合理的设计思路和控制策略，并确保其有效性和可靠性。

3.控制逻辑和算法：自动装置的控制逻辑和算法应符合电力系统的运行规律和特点，能够准确地进行控制和调度。

4.可视化界面：自动装置应具备友好的可视化界面，方便操作人员进行监控和操作，并提供必要的显示和报警功能。

5.数据处理和分析：自动装置应具备数据处理和分析的能力，包括对电力系统的运行数据进行实时采集和处理，以及对历史数据进行分析和统计。

6.故障自动恢复：自动装置应能够对电力系统的故障进行自动判断和恢复，快速准确地进行控制和修复，确保电力系统的安全和可靠运行。

7.预防和预警功能：自动装置应具备相应的预防和预警功能，能够及时发现潜在的故障和问题，并通过主动通知操作人员采取相应措施。
