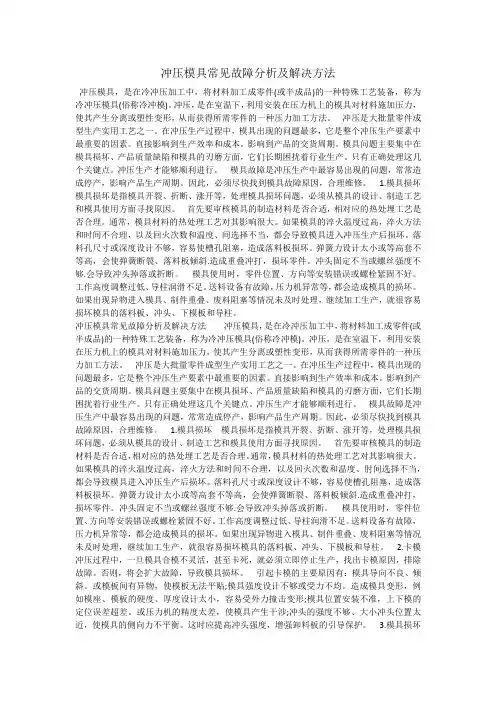

冲压模具常见故障分析及解决方法冲压模具，是在冷冲压加工中，将材料加工成零件(或半成品)的一种特殊工艺装备，称为冷冲压模具(俗称冷冲模)。
冲压，是在室温下，利用安装在压力机上的模具对材料施加压力，使其产生分离或塑性变形，从而获得所需零件的一种压力加工方法。
冲压是大批量零件成型生产实用工艺之一。
在冲压生产过程中，模具出现的问题最多，它是整个冲压生产要素中最重要的因素。
直接影响到生产效率和成本。
影响到产品的交货周期。
模具问题主要集中在模具损坏、产品质量缺陷和模具的刃磨方面，它们长期困扰着行业生产。
只有正确处理这几个关键点。
冲压生产才能够顺利进行。
模具故障是冲压生产中最容易出现的问题，常常造成停产，影响产品生产周期。
因此，必须尽快找到模具故障原因，合理维修。
1.模具损坏模具损坏是指模具开裂、折断、涨开等，处理模具损坏问题，必须从模具的设计、制造工艺和模具使用方面寻找原因。
首先要审核模具的制造材料是否合适，相对应的热处埋工艺是否合理。
通常，模具材料的热处理工艺对其影响很大。
如果模具的淬火温度过高，淬火方法和时间不合理，以及回火次数和温度、间选择不当，都会导致模具进入冲压生产后损坏。
落料孔尺寸或深度设计不够，容易使槽孔阻塞，造成落料板损坏。
弹簧力设计太小或等高套不等高，会使弹簧断裂、落料板倾斜.造成重叠冲打，损坏零件。
冲头固定不当或螺丝强度不够.会导致冲头掉落或折断。
模具使用时，零件位置、方向等安装错误或螺栓紧固不好。
工作高度调整过低、导柱润滑不足。
送料设备有故障，压力机异常等，都会造成模具的损坏。
如果出现异物进入模具、制件重叠、废料阻塞等情况未及时处理，继续加工生产，就很容易损坏模具的落料板、冲头、下模板和导柱。
冲压模具常见故障分析及解决方法冲压模具，是在冷冲压加工中，将材料加工成零件(或半成品)的一种特殊工艺装备，称为冷冲压模具(俗称冷冲模)。
冲压，是在室温下，利用安装在压力机上的模具对材料施加压力，使其产生分离或塑性变形，从而获得所需零件的一种压力加工方法。
冲压模具维修知识点汇总图冲压模具是工业生产中常用的一种加工工艺，它能够将金属材料通过冲压机的力量进行一系列的冲压、弯曲、拉伸等加工。
在冲压模具的使用过程中，由于长时间的使用或者操作不当等原因，模具可能会出现一些故障或者损坏，这时候就需要进行相应的维修。
下面是冲压模具维修过程中的一些重要知识点的汇总图。
一、常见的冲压模具故障冲压模具在使用过程中可能会出现以下几种常见的故障：模具磨损、疲劳断裂、变形、卡死以及模具的局部开裂等。
这些故障会严重影响模具的使用寿命和加工的质量，因此需要及时进行维修。
二、冲压模具维修工具进行冲压模具维修需要一些特定的工具和设备，常见的工具包括：手工工具（如锉刀、螺丝刀等）、打磨工具（如砂轮、砂纸等）、量具（如卡尺、测微计等）、切割工具（如电动切割机、钻孔机等）等。
正确选择和使用这些工具可以提高维修效率和质量。
三、冲压模具维修步骤冲压模具的维修通常包括以下几个步骤：问题分析、损坏部位清洁、损坏部位修复、部件调整、性能测试和模具保养。
维修的每个步骤都需要严谨细致地进行，以保证模具的使用效果和寿命。
四、冲压模具维修常用技术冲压模具维修常用的技术包括：焊接修复、切割修复、磨削修复和喷涂修复等。
对于不同的故障，需要选择相应的修复技术进行维修。
这些技术需要由经验丰富的维修人员来进行操作，以确保修复效果的质量。
五、冲压模具维修的注意事项在进行冲压模具维修时，需要注意以下几点：严格按照维修步骤进行操作、选用适合的修复技术、注意维修过程中的安全问题、保护模具的表面质量、进行维修后的性能测试和保养等。
六、冲压模具维修的案例分析通过一些具体的案例分析，可以更好地理解和掌握冲压模具维修的知识。
例如，一种常见的冲压模具故障是磨损，我们可以通过案例来学习如何正确分析问题、选择适当的修复技术、进行维修过程中的注意事项等。
七、冲压模具维修的前景和挑战随着工业化的不断发展，冲压模具的需求也越来越大。
因此，冲压模具维修这个行业也具有广阔的前景。

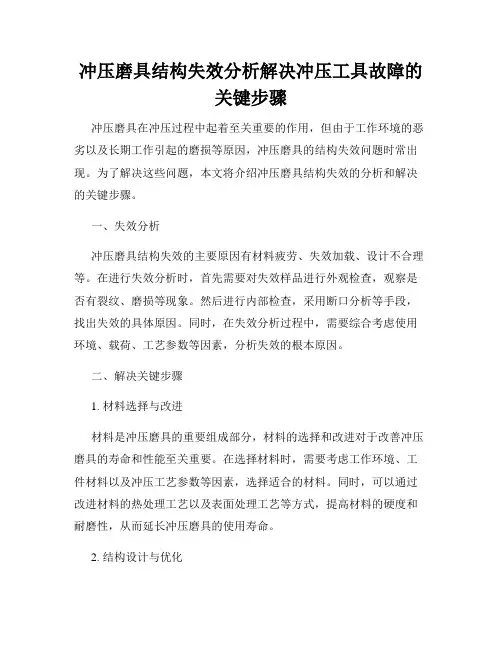

冲压磨具结构失效分析解决冲压工具故障的关键步骤冲压磨具在冲压过程中起着至关重要的作用，但由于工作环境的恶劣以及长期工作引起的磨损等原因，冲压磨具的结构失效问题时常出现。
为了解决这些问题，本文将介绍冲压磨具结构失效的分析和解决的关键步骤。
一、失效分析冲压磨具结构失效的主要原因有材料疲劳、失效加载、设计不合理等。
在进行失效分析时，首先需要对失效样品进行外观检查，观察是否有裂纹、磨损等现象。
然后进行内部检查，采用断口分析等手段，找出失效的具体原因。
同时，在失效分析过程中，需要综合考虑使用环境、载荷、工艺参数等因素，分析失效的根本原因。
二、解决关键步骤1. 材料选择与改进材料是冲压磨具的重要组成部分，材料的选择和改进对于改善冲压磨具的寿命和性能至关重要。
在选择材料时，需要考虑工作环境、工件材料以及冲压工艺参数等因素，选择适合的材料。
同时，可以通过改进材料的热处理工艺以及表面处理工艺等方式，提高材料的硬度和耐磨性，从而延长冲压磨具的使用寿命。
2. 结构设计与优化冲压磨具的结构设计是解决冲压工具故障的关键。
合理的结构设计可以减少冲击力和磨损，提高使用寿命和性能。
在进行结构设计时，需要考虑冲压力、冲击力的传递方式，合理选择结构材料和表面涂层，提高冲压磨具的抗磨性和硬度。
同时，可以通过加装导向装置、减小结构缺陷等手段，优化磨具的结构，提高其稳定性和使用寿命。
3. 加工工艺与优化冲压磨具的加工工艺也是影响其寿命和性能的重要因素。
通过优化冲压磨具的加工工艺，可以提高其表面质量和硬度，减少破裂和磨损的可能性。
在加工过程中，需要选择适当的材料切削方式、热处理参数以及加工液的选择等，并采取有效的工艺控制措施，如喷涂硬膜、涂覆陶瓷等，提高冲压磨具的耐磨性和硬度。
4. 维护与保养冲压磨具在使用过程中需要进行定期的维护和保养，以延长其使用寿命。
维护和保养工作包括清洁冲压磨具表面、涂抹润滑剂、更换磨具零部件等。
特别是对于易磨损和高精度要求的部件，需要定期检查和更换，以保证冲压磨具的准确性和长期稳定性。

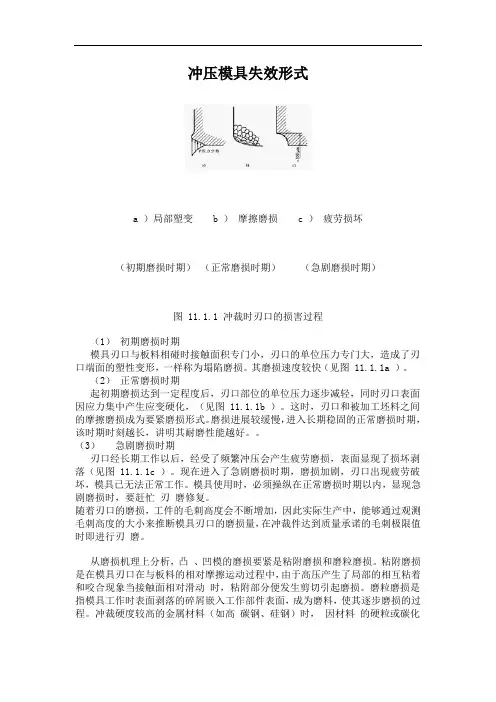

冲压模具失效形式a ）局部塑变b ）摩擦磨损c ）疲劳损坏（初期磨损时期）（正常磨损时期）（急剧磨损时期）图 11.1.1 冲裁时刃口的损害过程（1）初期磨损时期模具刃口与板料相碰时接触面积专门小，刃口的单位压力专门大，造成了刃口端面的塑性变形，一样称为塌陷磨损。
其磨损速度较快（见图 11.1.1a ）。
（2）正常磨损时期起初期磨损达到一定程度后，刃口部位的单位压力逐步减轻，同时刃口表面因应力集中产生应变硬化，（见图 11.1.1b ）。
这时，刃口和被加工坯料之间的摩擦磨损成为要紧磨损形式。
磨损进展较缓慢，进入长期稳固的正常磨损时期，该时期时刻越长，讲明其耐磨性能越好。
（3）急剧磨损时期刃口经长期工作以后，经受了频繁冲压会产生疲劳磨损，表面显现了损坏剥落（见图 11.1.1c ）。
现在进入了急剧磨损时期，磨损加剧，刃口出现疲劳破坏，模具已无法正常工作。
模具使用时，必须操纵在正常磨损时期以内，显现急剧磨损时，要赶忙刃磨修复。
随着刃口的磨损，工件的毛刺高度会不断增加，因此实际生产中，能够通过观测毛刺高度的大小来推断模具刃口的磨损量，在冲裁件达到质量承诺的毛刺极限值时即进行刃磨。
从磨损机理上分析，凸、凹模的磨损要紧是粘附磨损和磨粒磨损。
粘附磨损是在模具刃口在与板料的相对摩擦运动过程中，由于高压产生了局部的相互粘着和咬合现象当接触面相对滑动时，粘附部分便发生剪切引起磨损。
磨粒磨损是指模具工作时表面剥落的碎屑嵌入工作部件表面，成为磨料，使其逐步磨损的过程。
冲裁硬度较高的金属材料（如高碳钢、硅钢）时，因材料的硬粒或碳化物剥离而产生磨粒磨损。
当冲压高韧性材料（如奥氏体不锈钢）时，易产生粘附磨损。
一样情形下，凸模的磨损要快于凹模，这是因为凸模刃口处的承力面积小于凹模，在同一冲裁力的作用下，凸模刃口处单位面积承担的压应力要比凹模刃口处更大一些；同时，在每一次冲裁过程中，凸模都要切入并退出板料，前后经历两次摩擦，而凹模和板料的分离部分仅发生一次摩擦。
冲压模具的失效形式分析与思考第一篇：冲压模具的失效形式分析与思考摘要：本文简单介绍了冲压模具失效的几种形式，并针对每种失效形式产生的原因进行了具体分析，提出了相应的预防及解决措施。
关键词：冲压模具；失效形式；分析；措施前言随着我国现代工业技术的不断发展，冲压模具在工业生产中起到了越来越广泛的应用。
冲压模具质量的好坏直接决定了所冲产品质量的优劣。
然而，冲压模具在使用过程中，常常出现各种形式的失效情况，应对这些失效，往往需要耗费一定的时间、人力、物力以及财力资源，严重影响到了工业生产的进度，不利于企业经济效益的提高。
因此，如何有效地预防冲压模具的失效，最大限度的提高其使用寿命，是很多企业共同面临的一个技术难题。
只有对冲压模具的失效形式做出正确分析，归属其失效类型，才能精准地找出其失效的原因，采取相应的技术措施对其修复或预防，延长其使用寿命。
冲压模具失效形式概述2.1 冲压模具失效的涵义冲压模具在使用过程中，因各种原因如结构形状、尺寸的变化以及零部件组织与性能的变化等，使得冲压模具冲不出合格的冲压件，同时也无法再修复的情形就叫做冲压模具的失效。
鉴定模具是否失效的判据有三种：一是模具已经完全丧失工作能力；二是模具虽然可以工作，但无法完成设定的功能；三是模具因结构受到严重损害，使用时存在安全隐患。
2.2 冲压模具失效的形式冲压模具在使用过程中，因模具本身类型、结构、材料的不同以及实际工作条件的不同，会表现出不同的失效形式，主要可分为以下四种。
（1）磨损失效。
冲压模具在正常工作过程中，往往会与加工的成形坯料直接接触，二者之间因相对运动而产生摩擦，造成冲压模具表面磨损。
当磨损程度达到一定限度时，模具表面失去原来的状态，使之无法冲出合格的冲压件，这就是磨损失效。
磨损在任何机械的使用过程中是不可避免的，因此是一种正常的失效形式，也是冲压模具失效形式中最为主要的一种。
根据磨损机理，可将磨损失效细分为四种：①磨粒磨损失效。
模具失效的基本概念及失效主要形式模具失效的基本概念：众所周知，模具在服役时，在其不同部位，承受着不同的作用力。
一个副模具在服役过程中，可能同时或先后出现多种损伤形式。
大多数模具出现损伤后不会立即丧失服役能力，仅在其中之一种损伤发展到足以妨碍模具的正常工作或是生产出废品时，此模具才停止服役。
因此，所谓失效形式，就是使模具丧失服役能力的某些损伤形式。
冷、热模具在服役中失效的基本形式有五种：塑性变形、磨损、疲劳、冷热疲劳、断裂及开裂。
东莞弘超研究表明，模具在工作过程中有可能同时出现多种损坏形式，各种损伤之间又相互渗透、相互促进、各自发展，而当某种损坏的发展导致模具失去正常功能，则模具失效。
其中除冷热疲劳主要出现在热作模具外，其他四种失效形式，在冷作或热作模具上，均可能出现。
失效分析的目的：失效分析是指分析失效原因，研究和采取补救措施和预防措施的技术与管理活动，再反馈于生产，因而是质量管理的一个重要环节（下图为压铸模具热龟裂的表现图）。
失效分析的目的是寻找材料及其构件失效的原因，从而避免和防止类似事故的发生，并提出预防或延迟失效的措施。
失效分析工作在材料的正确选择和使用，新材料、新工艺、新技术的发展，产品设、制造技术的改进，材料及零件质量检查、验收标准的制定、改进设备的操作与维护，促进设备监控技术的发展等方面均起重要作用。
金属材料失效分析涉及的学科和技术种类极为广泛。
学科包括金属材料、金属学、冶金学、金属工艺学、金属焊接、材料力学、断裂力学、金属物理、摩擦学、金属的腐蚀与保护等。
试验分析技术包括金相、化学成分、力学性能、电子显微断口、X射线相结构等。
失效形式一：塑性变形当模具承受的负荷超过模具钢材的屈服强度时，模具会产生塑性变形。
东莞市弘超模具科技有限公司根据实践总结，图例解读模具的塑性变形概念和原理。
例如：凹模在服役中出现的型腔、型孔胀大，棱角倒塌以及冲头在服役中出现冲头镦粗、纵向弯曲等，尤其是热模具，模具的工作面与高温的坯料接触，使型腔表面温度往往超过热作模具钢的回火温度，型槽内壁由于软化而被压塌或压堆，使型槽尺寸变样，失去其尺寸和形状的精度而失效。
冲压模具失效形式冲压模具在工业生产中扮演着非常重要的角色，可以用于成型加工各种类型的金属材料，是制造硬件产品、汽车零部件、电子元器件和家具制品等必备的工具。
然而，由于工作环境的恶劣性质和长期使用，冲压模具难免会出现失效的情况。
为此，本文将介绍冲压模具失效形式的相关知识，以便于制造者和用户更好地了解模具的使用寿命和维护方式。
1. 疲劳寿命失效冲压模具的疲劳寿命是指在循环载荷作用下，经过一定数量的循环次数后产生的形变、龟裂或裂纹导致的失效。
在连续生产中，冲压模具多次受到高强度冲击和应力作用，一旦超过极限循环次数，就会出现失效现象。
一般情况下，冲压模具的疲劳寿命是由材料的强度、韧性、成分和结构等因素决定的。
2. 磨损失效磨损失效是指冲压模具表面沿着相对移动的方向，由于与工件或模具间的摩擦力而引起的材料表面不断剥落、损伤和磨损，导致其功能逐渐下降或失效。
通常，冲压模具的磨损失效是由于材料硬度不足、表面粗糙度过大、润滑不良、冲击负荷作用等因素引起的。
3. 塑性变形失效塑性变形失效是指冲压模具在受到高强度载荷作用下，模具的材料发生塑性变形导致模具形状和精度的变化。
在工业生产中，如连续冲击造成模具部分塑性变形，就会导致模具无法正常工作，降低产量和质量。
通常，冲压模具的塑性变形失效是由于材料的硬度、强度、韧性和应力分布不均等因素引起的。
4. 热疲劳失效热疲劳失效是指冲压模具在高循环温度和压力下，材料发生氧化腐蚀、高温软化甚至变形、裂纹等现象，导致失效。
在模具制造和使用中，热疲劳失效是一个比较难以避免的问题，因此需要采取相应的预防措施，如选用高温耐受材料、保护表面涂层、合理的冷却循环等。
5. 腐蚀失效腐蚀失效是指冲压模具在潮湿或有害气体的环境下，发生腐蚀、氧化、磨损和变形等现象，导致失效。
在模具的制造和使用中，腐蚀失效是由于金属材料的化学稳定性不足、环境因素的影响、保养和维护不当等原因引起的。
因此，在使用过程中需要对模具加以保护和预防。
冲压模具维修知识点总结在制造业中，冲压模具可谓是不可或缺的一环。
冲压模具的质量和性能直接影响到产品的质量和生产效率。
然而，由于长时间的使用和各种因素的影响，冲压模具也难免会出现一些问题和故障。
因此，了解冲压模具的维修知识点，掌握相应的维修技巧，对于提高冲压模具的使用寿命和生产效率至关重要。
一、冲压模具常见的故障及解决方法1. 模具磨损随着冲压模具的使用时间增长，各种摩擦和冲击会使模具表面逐渐磨损，从而影响其精度和使用寿命。
解决方法是定期对模具进行修复和保养，包括复磨、加工涂层等，以恢复模具的几何形状和表面光洁度。
2. 模具断裂由于冲击载荷和工作负荷过大，冲压模具有可能出现断裂现象。
对于断裂严重的模具，应该及时停止使用，并进行细致的检查和修复。
同时，对于模具的设计和材料选择要注意预防断裂的发生。
3. 模具卡死在模具使用的过程中，有时会出现模具卡死的情况。
这种情况一般是由于模具间隙过小或者冲压件上有异物导致的。
处理方法是清理模具间的异物，同时适当调整模具的间隙，以保证正常运行。
4. 模具疲劳在长期的使用中，模具会受到不同程度的疲劳损伤。
为了防止模具疲劳断裂，应该根据模具使用的实际情况，合理安排模具的使用次数和使用周期。
定期对模具进行材料分析，以及疲劳试验和应力分析等，以确保模具的使用安全性。
二、冲压模具维修的基本流程1. 故障诊断当冲压模具出现故障时，首先需要进行故障诊断，明确故障的原因和位置。
可以通过仔细观察模具的使用情况，或者使用一些传感器和监测设备进行数据采集，以获得更准确的故障信息。
2. 维修计划制定在确定故障原因后，需要制定维修计划。
根据故障的性质和程度，制定出切实可行的维修方案和时间安排。
同时，要考虑到维修所需的设备和材料，以便及时准备和调度。
3. 模具拆卸与修复根据维修计划，进行模具的拆卸和修复工作。
拆卸过程中要注意保护模具的各个部件，避免二次损坏。
修复过程中要根据实际情况采取适当的修复方法，如磨削、焊接、复涂等。
冲压模具维修知识点总结大全冲压模具是现代工业生产中不可或缺的重要工具，它的正常运行对于生产效率和产品质量有重要影响。
然而，由于长时间使用和不合理的操作，冲压模具难免会出现故障。
因此，了解冲压模具维修的知识点对于保持模具的正常使用至关重要。
本文将从常见故障及维修方法、维修常用工具以及维修技能等三个方面进行总结和介绍。
常见故障及维修方法：1. 模具磨损：模具磨损是常见的故障之一。
当冲压模具表面磨损严重时，会导致产品尺寸不准确甚至无法使用。
解决方法是采用修复材料对磨损部位进行修补，并做好表面处理，以延长模具使用寿命。
2. 模具卡涩：冲压模具在长时间使用后，可能会出现卡涩现象。
这可能是由于模具内部积聚了杂质或者部件磨损所致。
修复方法包括彻底清理模具内部杂物、更换磨损严重的部件等。
3. 模具变形：冲压模具在工作过程中受到的力和温度变化会导致模具变形，影响产品的尺寸和质量。
修复方法通常包括对变形模具进行热处理或冷却处理，使其恢复至正常状态。
4. 模具开裂：高强度的冲压力和模具长时间使用可能导致模具出现裂纹。
修复方法可以采用焊接技术对裂纹进行修复，并进行后续的热处理来提高模具的强度。
维修常用工具：1. 模具检测工具：包括测量工具（卡尺、角尺等）和检测仪器（显微镜、硬度计等），用于检查模具的尺寸、表面质量和硬度等指标。
2. 维修工具：包括手工工具（扳手、榔头等）和电动工具（电钻、砂轮机等），用于拆卸、修复和安装模具。
3. 清洁工具：包括刷子、喷气枪等，用于清理模具内部的杂物和污垢。
4. 焊接设备：用于修复模具开裂等问题，包括氩弧焊机、激光焊接机等。
维修技能：1. 基础机械知识：熟悉冲压模具的结构和工作原理，了解常见故障及其产生原因，具备基本的机械常识和操作技能。
2. 材料知识：了解冲压模具常用的材料特性和加工工艺，具备选择合适材料修复模具的能力。
3. 焊接技能：掌握常见的焊接方法和技术，熟练操作焊接设备，能够对模具进行焊接修复。
冲压模具的几种失效形式冲压模具是一种重要的工业制造工具，用于将金属材料进行冲压加工，制造出形状各异的零件和产品。
然而，在使用过程中，冲压模具也会出现一些失效的情况，影响其使用寿命和性能。
下面将介绍冲压模具的几种失效形式。
1.磨损失效：冲压模具在长期使用过程中，由于与金属材料间的摩擦和剪切作用，会导致表面的磨损。
磨损主要分为焊接磨损、因磨造粒子的挤压破坏和疲劳磨损等形式。
焊接磨损是指当冲压模具表面的微观凹陷与工件材料在接触时，由于高温和高压力的作用，两者之间产生金属结合现象，导致微小的表面局部泄漏。
而因磨造粒子的挤压破坏和疲劳磨损是由于金属材料不断受到冲击载荷作用，产生局部变形，进而导致表面的表面磨损。
2.疲劳失效：冲压模具在工作过程中会受到周期性的冲击载荷和应力作用，长期以往会导致模具的疲劳失效。
疲劳失效主要体现在冲压模具的裂纹扩展和断裂。
裂纹扩展是由于应力集中引起的，当模具受到重复应力作用时，裂纹会逐渐扩展，最终导致断裂。
3.变形失效：冲压模具在使用过程中，可能会由于应力过大或应力不均匀而发生变形。
主要表现为形状失真、尺寸变化、几何偏差等。
变形失效会造成冲压零件加工精度下降，进而影响产品的质量和使用寿命。
4.组织失效：冲压模具通常由高硬度的工具钢制成，经过多次冷却和加热工艺。
长期使用后，会因为孔隙、夹杂物的存在，使得模具材料的物理和化学性质发生变化，进而导致组织失效。
组织失效主要表现为晶粒长大、晶界透明化、应力应变的聚焦和软化等现象。
这些变化会导致模具材料的硬度和强度下降，从而影响模具的功能和寿命。
5.腐蚀失效：如果冲压模具在没有得到很好的防护措施的情况下长期暴露在潮湿环境中，模具材料可能被化学物质腐蚀。
腐蚀失效主要表现为表面的腐蚀、结构的疏松、氧化和变色等。
综上所述，冲压模具的失效形式主要包括磨损失效、疲劳失效、变形失效、组织失效和腐蚀失效等。
为了延长冲压模具的使用寿命和提高工作效率，需要采取合理的冷却和润滑措施，定期进行维护保养，以及选择适当的工具钢和热处理方式。
冲压模具失效形式a ）局部塑变b ）摩擦磨损c ）疲劳损坏（初期磨损阶段）（正常磨损阶段）（急剧磨损阶段）图 11.1.1 冲裁时刃口的损伤过程（1）初期磨损阶段模具刃口与板料相碰时接触面积很小，刃口的单位压力很大，造成了刃口端面的塑性变形，一般称为塌陷磨损。
其磨损速度较快（见图 11.1.1a ）。
（2）正常磨损阶段当初期磨损达到一定程度后，刃口部位的单位压力逐渐减轻，同时刃口表面因应力集中产生应变硬化，（见图 11.1.1b ）。
这时，刃口和被加工坯料之间的摩擦磨损成为主要磨损形式。
磨损进展较缓慢，进入长期稳定的正常磨损阶段，该阶段时间越长，说明其耐磨性能越好。
（3）急剧磨损阶段刃口经长期工作以后，经受了频繁冲压会产生疲劳磨损，表面出现了损坏剥落（见图 11.1.1c ）。
此时进入了急剧磨损阶段，磨损加剧，刃口呈现疲劳破坏，模具已无法正常工作。
模具使用时，必须控制在正常磨损阶段以内，出现急剧磨损时，要立即刃磨修复。
随着刃口的磨损，工件的毛刺高度会不断增加，因此实际生产中，可以通过观测毛刺高度的大小来推断模具刃口的磨损量，在冲裁件达到质量允许的毛刺极限值时即进行刃磨。
从磨损机理上分析，凸、凹模的磨损主要是粘附磨损和磨粒磨损。
粘附磨损是在模具刃口在与板料的相对摩擦运动过程中，由于高压产生了局部的相互粘着和咬合现象当接触面相对滑动时，粘附部分便发生剪切引起磨损。
磨粒磨损是指模具工作时表面剥落的碎屑嵌入工作部件表面，成为磨料，使其逐渐磨损的过程。
冲裁硬度较高的金属材料（如高碳钢、硅钢）时，因材料的硬粒或碳化物剥离而产生磨粒磨损。
当冲压高韧性材料（如奥氏体不锈钢）时，易产生粘附磨损。
一般情况下，凸模的磨损要快于凹模，这是因为凸模刃口处的承力面积小于凹模，在同一冲裁力的作用下，凸模刃口处单位面积承受的压应力要比凹模刃口处更大一些；同时，在每一次冲裁过程中，凸模都要切入并退出板料，前后经历两次摩擦，而凹模和板料的分离部分仅发生一次摩擦。
冲压模具维修知识点冲压模具是现代工业中非常重要的工具，它被广泛应用于各个领域，如汽车制造、家电制造、航空航天等。
然而，长期的使用和不可避免的磨损会导致冲压模具出现各种问题，因此维修冲压模具成为了工程师们必须掌握的技能。
本文将介绍冲压模具维修的一些关键知识点，希望能够对读者有所帮助。
首先，模具维修前必须进行全面的检查和评估。
在维修模具之前，工程师们需要对模具进行全面的检查，确定模具出现问题的具体部位和原因。
这包括检查模具的外观是否损坏、模具的尺寸是否偏差以及部件之间的配合情况等。
只有通过全面的评估，才能更好地制定维修方案，避免出现二次修复的情况。
其次，维修时需要注意选择合适的修补材料。
冲压模具的损坏形式多种多样，有可能是模具表面的磨损、严重的划伤甚至是模腔的磨损等。
针对不同的损坏形式，需要选择不同的修补材料来进行修复。
一般来说，对于模具表面的磨损，可以采用电弧喷涂、硬质合金等材料进行修复；对于严重的划伤和模腔的磨损，可以采用修模焊接的方法进行修复。
在选择修补材料时，还要考虑到材料的硬度、粘附性和耐磨性等因素，以确保修复后的模具具有更好的使用寿命。
第三，维修过程中需要注意使用合适的设备和工具。
冲压模具的维修需要使用各种设备和工具，如磨床、铣床、镗床、修模机等。
正确选择和操作这些设备和工具，对于模具的维修效果起着至关重要的作用。
例如，在进行模具的磨削和修复时，应根据具体情况选择合适的砂轮和研磨工艺，以确保修复后的模具表面平整度和精度达到要求。
最后，维修后需要进行全面的测试和调试。
维修完毕后，需要对模具进行全面的测试和调试，确保修复后的模具能够正常运行和满足要求。
这包括对模具的尺寸、配合间隙、模具的开合力以及模具的使用寿命等进行测试。
只有通过全面的测试和调试，才能保证修复后的模具能够稳定工作，提高生产效率。
综上所述，冲压模具的维修是一项繁琐而重要的工作。
只有掌握了冲压模具维修的关键知识点，才能够更好地解决模具出现的问题，并提高模具的使用寿命和生产效率。
端子冲压模具维修知识点对于从事端子冲压模具维修工作的人来说，掌握一些基本的知识点是必不可少的。
本文将介绍一些关键的维修知识，希望能为读者提供一些帮助。
一、模具的常见故障及维修方法1. 模具磨损：由于长时间使用，模具的一些零件如冲头、模座等可能会出现磨损的情况。
此时，可以采用补焊或更换零件的方式进行修复。
2. 模具变形：模具在使用过程中可能会因为材料变形或者温度变化等原因而发生变形。
这时，可以通过对变形部位进行热处理或纠偏来修复。
3. 模具裂纹：模具出现裂纹可能会导致模具的寿命缩短，甚至完全无法使用。
修复模具裂纹的方法有热处理、焊接和拆解修复等。
4. 模具卡滞：当模具在冲压过程中卡滞时，往往会造成产品的质量问题。
模具卡滞的原因有很多，如润滑不良、零件松动等。
解决这个问题可以采用对卡滞位置进行修整或更换零部件的方式。
5. 模具丧失精度：随着使用时间的增长，模具的加工精度可能会下降，导致产品出现尺寸偏差。
这种情况下，可以通过对模具进行重新调整、淬火等方式进行修复。
二、模具维修的基本步骤1. 故障检查：在进行模具维修时，首先需要对模具的故障进行全面的检查。
通过观察和测试，确定模具故障的具体位置和原因。
2. 修复方案制定：在确定模具故障后，需要制定相应的修复方案。
这个方案应包括具体的修复步骤、所需工具和材料等。
3. 零部件更换：在模具维修过程中，有时候需要更换一些零部件。
这时需要选择与原件相匹配的零部件进行更换。
4. 修复操作：根据修复方案的要求，进行具体的修复操作。
修复操作时要注意操作的正确性和精确性，以防造成更严重的损坏。
5. 试模检验：在完成模具的修复后，需要进行试模检验。
通过试模检验，可以验证修复效果以及确认该模具是否可以正常使用。
三、模具维修的注意事项1. 定期保养：定期对模具进行保养是保证模具性能和寿命的关键。
包括定期清洗、润滑、防锈等操作，以及对模具的定期检查和修复。
2. 安全操作：模具维修工作涉及到许多机械操作，因此必须要保证安全操作。
冲模失效形式：冲模失效形式主要为磨损失效、变形失效、裂纹失效和压伤失效等。
由于冲压形态不同，工作条件不同，影响冲模寿命的因素是多方面的。
下面就冲模的设计、制造及使用等方面进行综合分析，并提出相应的改进措施。
冲压设备：冲压设备(如压力机)的精度与刚性对冲模寿命的影响极为重要。
冲压设备的精度高、刚性好，冲模寿命大为提高。
例如：复杂硅钢片冲模材料为Crl2MoV，在普通开式压力机上使用，平均复磨寿命为1~3万次，而新式精密压力机上使用，冲模的复磨寿命可达6~12万次。
尤其是小间隙冲模、硬质合金冲模及精密冲模必须选择精度高、刚性好的压力机，否则，将会降低模具寿命，严重者还会损坏模具。
模具设计：(1)、模具的导向机构精度准确和可靠的导向，对于减少模具工件的磨损，避免凸、凹模压伤影响极大，尤其是小间隙冲裁模、复合模和多工位级进模则更为有效。
为提高模具寿命，必须根据工序性质和零件精度等要求，正确选择导向形式和确定导向机构的精度。
一般情况下，导向机构的精度应高于凸、凹模配合精度。
(2)、模具(凸、凹模)刃口几何参数形状、配合间隙和圆角半径不仅对冲压件成形有较大的影响，而且对于模具的磨损及寿命也影响很大。
如模具的配合间隙直接影响冲裁件质量和模具寿命。
精度要求较高的，宜选较小的间隙值；反之则可适当加大间隙，以提高模具寿命。
冲压工艺：(1)、冲压零件的原材料。
实际生产中，由于外压零件的原材料厚度公差超标、材料性能波动较大、表面质量较差(如锈迹)或不干净(如污垢)等，会造成模具磨损加剧、易崩刃等不良后果。
为此，应当注意：①尽可能采用冲压工艺性好的原材料，以减少冲压变形力；②冲压前应严格检查原材料的牌号、厚度及表面质量等，并将原材料擦拭干净，必要时应清除表面氧化物和锈迹；③根据冲压工序和原材料种类，必要时可安排软化处理和表面处理，以及选择合适的润滑剂和润滑工序。
(2)、排样与搭边。
不合理的往复送料排样法以及过小的搭边值往往会造成模具急剧磨损或凸、凹模压伤。
冲压品过程潜在失效模式及效果分析冲压是一种重要的金属加工工艺，涉及到的冲压过程有：冲压工序、模具设计与制作、技术要求等，其中模具设计与制作是冲压过程质量的关键，冲压模具的失效一旦发生会严重影响冲压过程和冲压产品的性能，从而导致生产线停止和延误，严重的影响到厂家的生产效率和财务损失。
冲压模具的失效可以根据原因分为设计失效和运行失效，其中设计失效是指模具设计上的技术失误，模具热胀冷缩失效、冲裂失效和冲击失效等，其失效原因源于模具设计上的技术缺陷和结构设计上的不足。
另一方面，运行失效是指模具由于生产作业过程中的流动、冲击和侵蚀等外力作用而发生失效，其失效原因可能源于过载、冲击、摩擦、用料不当等。
因此，为了保证冲压模具的可靠性，必须结合历史数据和经验，对冲压模具进行结构优化设计，减少冲压模具的失效概率。
为了分析冲压模具潜在潜在失效模式，并全面考虑模具结构设计和生产环境条件的影响，可以采用基于动态加载的累积可能性失效模式（APMEF）分析方法，该方法是一种动态失效分析技术，可以模拟冲压模具在不同的工作环境条件下，承受各种力的演变情况。
