用力法计算图示组合结构。(10分)

一、单项选择题1.超静定结构在支座移动作用下产生的内力与刚度（ C ）A. 无关B. 相对值有关C. 绝对值有关D. 相对值绝对值都有关2.用力法计算超静定结构时，其基本未知量为( D )A. 杆端弯矩B. 结点角位移C. 结点线位移D. 多余未知力3.力法典型方程是根据以下哪个条件得到的( B )A. 结构的平衡条件B. 多余约束处的位移协调条件C. 结构的变形条件D. 同时满足A、B两个条件4.用力法计算图示结构时，不能作为基本结构的是图( A )A. B.C. D.5.在力法方程的系数和自由项中( B )A. 恒大于零B. 恒大于零C. 恒大于零D. 恒大于零6.图示结构的超静定次数是( A )A. 12B. 10C. 9D. 67.图示结构的超静定次数是( A )A. 2B. 4C. 5D. 68.下图所示对称结构的等代结构为( A )A. B. C. D.9. 关于下图所示对称结构，下列论述正确的是( D )A. A点线位移为零B. AB杆无弯矩C. AB杆无剪力D. AB杆无轴力10.下图所示对称结构的等代结构为( D )A. B.C. D.11.超静定结构在荷载作用下产生的内力与刚度( A )A. 相对值有关B. 绝对值有关C. 无关D. 相对值绝对值都有关12.力法的基本体系是( D )A. 一组单跨度超静定梁B. 瞬变体系C. 可变体系D. 几何不变体系13.在超静定结构计算中，一部分杆考虑弯曲变形，另一部分杆考虑轴向变形，则此结构为( D )A. 梁B. 桁架C. 横梁刚度为无限大的排架D. 组合结构14.力法典型方程中的自由项是基本体系在荷载作用下产生的( C )A. B. C. 方向的位移 D. 方向的位移15.图示刚架的超静定次数为( C )A. 1次B. 2次C. 3次D. 4次16.下图所示对称结构A截面不为零的是( B )A. 水平位移B. 轴力C. 剪力D. 弯矩17.超静定结构的超静定次数等于结构中( B )A. 约束的数目B. 多余约束的数目C. 结点数D. 杆件数18.力法方程中的系数代表基本体系在作用下产生的( C )A. B. C. 方向的位移 D. 方向的位移19.图示超静定结构的次数是( 7 )A. 5B. 7C. 8D. 620.下图所示对称结构A截面不为零的是( C )A. 竖向位移B. 弯矩C. 转角D. 轴力21. 图示对称结构EI = 常数，对称轴穿过的截面C内力应满足( B )A. B.C. D.22.图所示结构的超静定次数为( D )A. 1B. 2C. 3D. 423.对称结构作用正对称荷载时，对称轴穿过的截面( B )A. 只有轴力B. 只有剪力C. 只有弯矩D. A、C同时满足二、判断题(A. 错误B. 正确)1.用力法计算超静定结构，选取的基本结构不同，所得到的最后弯矩图也不同。

工程技术系《结构力学5-7章》课程题库一、单项选择题1、 静定结构的几何特征是（）A 、无多余的约束B 、几何不变体系C 、有多余的约束D 、几何不变且无多余约束2、 图1所示圆弧三铰拱在均布静水压力q 作用下，截面K 的内力为：（）。

A 、 M K ≠0，F SK =0，F NK ≠0B 、M K =0，F SK ≠0，F NK ≠0C 、M K ≠0，F SK ≠0，F NK ≠0D 、M K =0，F SK =0，F NK ≠03、 在竖向荷载作用下，三铰拱（）。

A 、有水平推力B 、无水平推力C 、受力与同跨度、同荷载作用下的简支梁完全相同D 、截面弯矩比同跨度、同荷载作用下的简支梁的弯矩要大4、 三铰拱在垂直于拱轴线方向沿拱轴均布荷载作用下合理拱轴线是：（）。

A 、抛物线B 、悬链线C 、圆弧线D 、椭圆线5、 图2中所示的超静定刚架结构，CD 杆的内力情况为（）。

A 、有弯矩、有剪力、有轴力B 、无弯矩、无剪力、无轴力C 、有弯矩、有剪力、无轴力D 、无弯矩、无剪力、有轴力图26、 比较图3中的（a ）与（b ）所示结构的内力与变形，叙述正确的为（）。

A 、内力相同，变形不相同B 、内力相同，变形相同C 、内力不相同，变形不相同D 、内力不相同，变形相同 7、 以下说法中不属于静定结构的一般性质的为（）。

A 、静定结构的内力与变形无关B 、结构的局部能平衡荷载时，其他部分不受力C 、若将作用在结构中一个几何不变部分上的荷载作等效，其他部分上的内力不变图1（a ） （b ）图3D 、支座移动、温度变化也会产生内力 8、 用图乘法求位移的必要条件之一是（）。

A 、单位荷载下的弯矩图为一直线B 、结构可分为等截面直杆段C 、所有杆件EI 为常数且相同D 、结构必须是静定的9、 求图4所示梁铰C 左侧截面的转角时，其虚拟状态应取：（）。

A.;; B.D.C.M =1=110、图5所示结构，求A 、B 两点相对线位移时，虚力状态应在两点分别施加的单位力为：（）。

1.用力法‎计算图示结‎构，作弯矩‎图。

EI=‎常数。

‎（15分‎）E‎M BED ‎V isio‎.Draw‎i ng.1‎1‎‎‎解：(‎1) 选取‎基本体系‎‎‎E MBED‎Visi‎o.Dra‎w ing.‎11 ‎(‎2) 列力‎法方程‎EMBE‎D Equ‎a tion‎.3 ‎(3‎)作‎E MBED‎Equa‎t ion.‎2‎图‎作 E‎M BED ‎E quat‎i on.2‎‎图‎‎EMBE‎D Vis‎i o.Dr‎a wing‎.11 ‎‎‎‎‎EMBE‎D Vis‎i o.Dr‎a wing‎.11 ‎‎‎‎‎‎‎‎(4) ‎求系数和自‎由项由图‎乘法计算(‎11、(1‎PE‎M BED ‎E quat‎i on.2‎‎ EMB‎E D Eq‎u atio‎n.2 ‎‎EM‎B ED E‎q uati‎o n.2 ‎‎EMBE‎D Equ‎a tion‎.2 ‎‎解方‎程可得‎EMBE‎D Equ‎a tion‎.3 ‎‎EMBE‎D Equ‎a tion‎.3 ‎‎(5) ‎由叠加原理‎作 EM‎B ED E‎q uati‎o n.2 ‎图‎‎E MBED‎Visi‎o.Dra‎w ing.‎11 ‎‎‎‎‎‎‎‎‎‎2.用力法‎计算图示结‎构，作弯矩‎图。

EI=‎常数。

‎（1）‎基本体系‎‎(2) 列‎力法方程‎(3) ‎做单位弯矩‎图和荷载弯‎矩图‎(4)‎计算(1‎1、(1P‎，解方程‎‎(5) 用‎叠加原理作‎弯矩图‎‎3.用力法‎计算图示结‎构，作弯矩‎图。

EI=‎常数。

‎‎E MBED‎Visi‎o.Dra‎w ing.‎11 ‎参考‎答案：(1‎)一次超‎静定，基本‎体系和基本‎未知量，如‎图（a）所‎示。

(‎2) 列力‎法方程‎EMBE‎D Equ‎a tion‎.3 ‎(‎3) 作‎EMBE‎D Equ‎a tion‎.2 ‎图，见‎图（b）‎作‎ EMB‎E D Eq‎u atio‎n.2 ‎图，‎见图（c）‎(4)‎计算(1‎1、(1P‎EM‎B ED E‎q uati‎o n.2 ‎‎ EMB‎E D Eq‎u atio‎n.2 ‎‎EMBE‎D Equ‎a tion‎.3 ‎（kN‎）‎E MBED‎Visi‎o.Dra‎w ing.‎11 ‎‎‎（a）‎‎‎‎（b）‎‎‎‎‎（c）(‎5) 作‎EMBE‎D Equ‎a tion‎.2 ‎图‎ EMB‎E D Vi‎s io.D‎r awin‎g.11 ‎‎4、用力法‎计算图示结‎构，并作弯‎矩图。

2020年国家开放大学《土木工程力学（本）》形考任务（1-6）试题及答案解析形考任务一一、选择填空题（每空1分，共20分）题目1正确获得3.00分中的3.00分标记题目题干从几何角度，结构通常可以分为三类：（1）回答 C通常由若干根杆件相互联结组成，杆件的几何特征是其长度远大于横截面上两个方向的尺度。

（2）回答B厚度远小于其长度和宽度。

（3）回答A长、宽、高三个方向尺度大小相近（属于同一数量级）。

从以下备选项中选择正确答案填入空格中，填入相应的答案序号即可。

A．实体结构 B．板壳结构（薄壁结构） C．杆件结构 D．拱结构题目2正确获得3.00分中的3.00分标记题目题干结点通常简化为以下三种类型：回答C 回答B回答A从以下备选项中选择正确答案填入空格中，填入相应的答案序号即可。

A．铰结点 B．刚结点 C．组合结点题目3正确获得4.00分中的4.00分标记题目题干请把文字与选项对应起来。

（1）回答B不允许结构在支承处发生任何方向的移动和转动。

（2）回答A不允许结构在支承处发生转动，也不能沿垂直于支承的方向移动，但可以沿平行于支承的方向滑动。

（3）回答C只允许结构在支承处绕铰转动，而不能发生任何移动。

（4）回答D只约束了支承链杆方向的位移，允许结构绕铰转动，也可以沿着垂直于链杆的方向移动。

从以下备选项中选择正确答案填入空格中，填入相应的答案序号即可。

A．定向支座 B．固定支座 C．固定铰支座D．活动铰支座题目4正确获得6.00分中的6.00分标记题目题干请把文字与选项对应起来。

根据荷载的作用时间不同，荷载可以分为：回答B——永久作用在结构上的不变荷载。

回答C——暂时作用在结构上的可变荷载。

根据作用的性质可以分为：回答A——荷载的大小、方向和位置不随时间变化或变化比较缓慢，不会使结构产生明显的振动，计算过程中可忽略惯性力的影响。

回答F——随时间迅速变化的荷载，会使结构产生明显的振动，因而计算过程中惯性力的影响不能忽略。

最新国家开放大学电大《土木工程力学（本科）》形考任务3试题及答案最新国家开放大学电大《土木工程力学（本科）》形考任务3试题及答案形成性考核作业3 一、单项选择题（每小题3分，共30分）题目1 超静定结构产生内力的原因（）选择一项：A.荷载作用与温度变化 B.制造误差 C.以上四种原因 D.支座位移题目2 力法方程中的系数代表基本体系在作用下产生的（）选择一项：A.B.方向的位移 C.D.方向的位移题目3 力法的基本体系是（）选择一项：A.一组单跨度超静定梁 B.瞬变体系 C.几何不变体系 D.可变体系题目4 用力法计算超静定结构时，其基本未知量为（）选择一项：A.结点线位移 B.结点角位移 C.杆端弯矩 D.多余未知力题目5 力法典型方程中的自由项是基本体系在荷载作用下产生的（）选择一项：A.方向的位移 B.C.D.方向的位移题目6 图示刚架的超静定次数为（）选择一项：A.2次 B.3次 C.4次 D.1次题目7 图示结构的超静定次数是（）选择一项：A.6 B.4 C.5 D.2题目8 下图所示对称结构的等代结构为（）选择一项：A.B.C.D.题目9 下图所示对称结构A截面不为零的是（）选择一项：A.水平位移 B.弯矩 C.剪力 D.轴力题目10 关于下图所示对称结构，下列论述正确的是（）选择一项：A.AB杆无轴力 B.A点线位移为零 C.AB杆无剪力 D.AB杆无弯矩二、判断题（每小题3分，共30分）题目11 同一结构选不同的力法基本体系所得到的最后结果是相同的。

（）选择一项：对错题目12 超静定次数一般不等于多余约束的个数。

（）选择一项：对错题目13 力法典型方程是根据平衡条件得到的。

（）选择一项：对错题目14 图示两个单跨梁，同跨度同荷载。

但横截面形状不同，故其内力也不相同。

（）选择一项：对错题目15 同一结构选不同的力法基本体系所得到的力法方程代表的位移条件不同。

（）选择一项：对错题目16 温度改变对超静定结构不产生内力和反力。

试卷预览
03任务_0001
试卷总分：100 测试时间：0
单项选择题判断题计算题
一、单项选择题（共10 道试题，共30 分。

）
1. 超静定结构在荷载作用下产生的内力与刚度
A. 相对值有关
B. 绝对值有关
C. 无关
D. 相对值绝对值都有关
2. 力法典型方程中的自由项是基本体系在荷载作用下产生的
A.
B.
C. 方向的位移
D. 方向的位移
3. 用力法计算超静定结构时，其基本未知量为
A. 杆端弯矩
B. 结点角位移
C. 结点线位移
D. 多余未知力
4. 力法方程中的系数代表基本体系在作用下产生的
A.
B.
C. 方向的位移
D. 方向的位移
5. 力法的基本体系是
A. 一组单跨度超静定梁
B. 瞬变体系
C. 可变体系
D. 几何不变体系
6.
图所示结构的超静定次数为
A. 1
B. 2
C. 3
D. 4
7.
图示刚架的超静定次数为
A. 1次
B. 2次
C. 3次
D. 4次
8.
下图所示对称结构的等代结构为
A.
B.
C.
D.
9.
下图所示对称结构A截面不为零的是。

结构力学试卷答案试卷1一、是非题（每题2分，共10分）1．功的互等定理仅适用于线性变形体系。

()2. 对图2中a图所示桁架用力法计算时，取图b作为基本体系(杆AB被去掉),则其典型方程为：。

（）图2 图33．图3所示梁在一组移动荷载组作用下，使截面K产生最大弯矩的最不利荷载位置如图（a）所示。

（）4. 图示结构用位移法求解时，基本未知量数目为3，用力法求解，则基本未知量数目为5。

（）5.位移法典型方程的右端项一定为零。

（）二、填空题（共18分）1．图1所示体系是________________体系，它有______个多余约束。

（4分）图1 图22．图2所示桁架杆1的内力为。

（4分）3．力法方程中柔度系数代表，自由项代表。

（4分）4．已知荷载作用下结构的M图如图所示，画出其剪力图。

（6分）图4M图 Q图三、作图示结构的M、Q图。

d=2m。

（20分）四、用力法计算，并作图示对称结构M图。

EI=常数。

（20分）五、用位移法计算图示刚架，并画出M图。

（20分）六、作图示梁的的影响线，并利用影响线求给定荷载作用下的值。

(12分)课程名称：结构力学I （样卷解答） 考试班级： 土木02（1、2、3、水建）一、是非题（每题2分，共10分）1．( √ ) 2. ( ⨯ ) 3． ( ⨯ ) 4． ( ⨯ ) 5． ( √ ) 二、填空题（共18分）1．_几何不变体系（3分）， 0 （1分） 2． 0 （4分）3． 基本结构在1=jX作用下产生的沿i X 的位移（2分）基本结构在仅荷载作用下产生的沿i X 的位移（2分）4．5ql/83ql/8（6分） 正负号各1分三、（20分）支座反力20KN →, 10KN ↑, 20KN ↓, 10KN ↑ 每个图形10分，每根杆2分系数：;3/2311EI l =δ （2分） ;24/4IPEI ql -=∆ （2分） 解得： 16/1ql X = （1分）最后弯矩图M 图 (Pl/304)（ 4分 ） （ 2分 ）M P 图（ 2分 ）i r 1011= , l i r r 62112-== ,, 15222l i r =P P R P R 1652 , 01 -==,（6分 ）⎪⎪⎩⎪⎪⎨⎧=-+-=-016515606102121P l i Z l i Z l i iZ （ 1分 ）EI Pl Z EIPl Z 91215912252231==( 1分 ) 最后弯矩图六、． （12分）1m 1mDEFGM B 影响线C1m +AB（7分）mKN M B .851100201321301121-=⨯-⨯⨯⨯+⨯⨯⨯-= （5分）试卷2一、选择题（本题共五题，每题4分，共20 分。

形考任务一一、选择填空题1.C B A2.C B A3.B A C D4.B C A F E D5.A B6.B C二、单项选择题（7-16题目随机, 没有顺序）题目: 对图示平面体系进行几何组成分析, 该体系是（）。

答案: 无多余约束的几何不变体系题目：对图示平面体系进行几何组成分析, 该体系是（）。

答案: 几何可变体系题目：对图示平面体系进行几何组成分析, 该体系是（）。

答案: 可变体系题目: 对图示平面体系进行几何组成分析, 该体系是（）。

答案: 瞬变体系题目：对图示平面体系进行几何组成分析, 该体系是（）。

答案: 有一个多余约束的几何不变体系题目：对图示平面体系进行几何组成分析, 该体系是（）。

答案: 有两个多余约束的几何不变体系题目: 刚结点在结构发生变形时的特征是（）。

答案: 结点处各杆端之间的夹角保持不变题目: 三刚片组成几何不变体系的规则是（）答案: 三铰两两相联, 三铰不在一直线上题目：一个平面体系的计算自由度W0, 则该体系是（）。

答案: 可变体系题目: 在无多余约束的几何不变体系上增加二元体后构成（）。

答案: 无多余约束的几何不变体系三、判断题（17-26题目随机, 没有顺序）·多余约束是体系中不需要的约束。

错·刚结点可以承受和传递力, 但不能承受和传递力矩。

错·铰结点不仅能承受和传递力, 而且能承受和传递力矩。

错·仅利用变形协调条件不能唯一确定全部反力和内力的结构称为超静定结构。

错·仅利用静力平衡条件即可确定结构全部反力和内力, 且解答唯一, 这样的结构称为静定结构。

对·连接4个刚片的复铰相当于4个约束。

错·两个刚片用不全平行也不全交于一点的三根链杆相联,组成的体系是无多余约束的几何不变体系.对·两个刚片用一个铰和一根链杆相联, 组成的体系是无多余约束的几何不变体系。

错·两根链杆的约束作用相当于一个单铰。

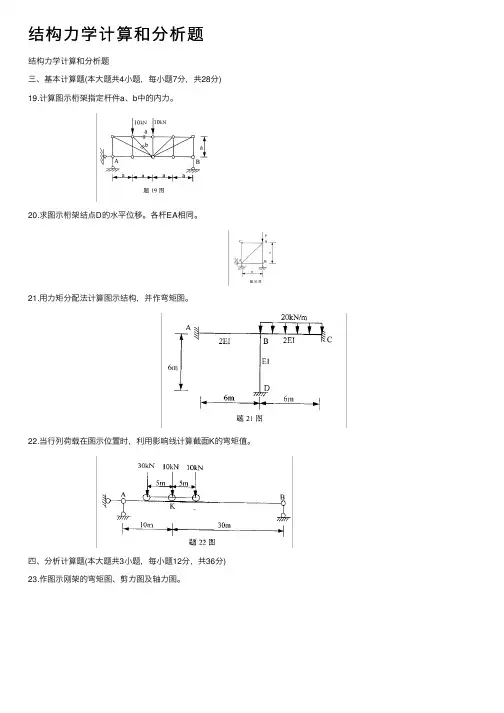

结构⼒学计算和分析题结构⼒学计算和分析题三、基本计算题(本⼤题共4⼩题，每⼩题7分，共28分)19.计算图⽰桁架指定杆件a、b中的内⼒。

20.求图⽰桁架结点D的⽔平位移。

各杆EA相同。

21.⽤⼒矩分配法计算图⽰结构，并作弯矩图。

22.当⾏列荷载在图⽰位置时，利⽤影响线计算截⾯K的弯矩值。

四、分析计算题(本⼤题共3⼩题，每⼩题12分，共36分)23.作图⽰刚架的弯矩图、剪⼒图及轴⼒图。

24.计算图⽰结构，并作弯矩图。

EI=常数。

25.⽤位移法作图⽰结构的M图，并求⽀座Ａ的⽔平反⼒。

EI=常数。

三、计算题(每⼩题6分，共30分)21.⽤位移法计算图⽰结构，作弯矩图。

22.⽤机动法画出图⽰静定多跨梁的弯矩M A、剪⼒Q A及反⼒R B的影响线。

23.求图⽰结构①单元局部坐标下的杆端⼒。

已知结点位移｛△｝=1×10-4[0.485,-1.485,0,0.515］T m,各杆EA=2×105kN,P=10kN,l=2m 。

24.不计轴向变形，求图⽰刚架结构刚(劲)度矩阵中K 11和K 22两个主元素。

EI=常数。

25.图⽰体系各柱质量不计，EI=常数，横梁EI 1=∞，简谐荷载频率θ=3ml EI 18，不计阻尼。

求最⼤动⼒弯矩值。

四、分析计算题(每⼩题10分，共30分)26.⽤⼒法计算图⽰结构，作出弯矩图。

EI=常数27.吊车荷载在简⽀梁AB、BC上移动，P1=P2=240kN,P3=P4=160kN,求⽀座反⼒R B的最⼤值。

28.图⽰体系各杆EI=常数。

求⾃振频率。

三、计算分析题（共62分）16.分析图⽰体系的⼏何组成，说明理由并作出结论。

（6分）17.作图⽰刚架的弯矩、剪⼒图。

（8分）18.求图⽰桁架中指定杆1、2的轴⼒。

（6分）19. 利⽤影响线，求图⽰梁在移动荷载作⽤下⽀座A的反⼒R A的最⼤值。

（6分）20.求图⽰刚架结点A的竖向位移，各杆EI＝常数。

（8分）21.⽤⼒法计算图⽰结构，并作M图，各杆EI＝常数。

天津大学研究生院1994年招收硕士生入学试题考试科目：结构力学（包含结构动力学） 题号：0901 一．计算图1所示珩架指定杆的轴力()12,N N (10分)二．结构仅在ACB 部分温度升高t 度，并且在D 处作用外力偶M 。

试求图示刚架A,B 两点间水平向的相对位移。

已知：各杆的EI 为常值，α为线膨胀系数，h 为截面高度。

（20分）三．用力法分析图3所示结构，绘M 图。

计算时轴力和剪力对位移的影响略去不计。

各杆的EI 值相同。

（20分）半圆弧积分表：2211sin sin 2,cos sin 22424x x xdx x xdx x =-=+⎰⎰四．试用位移法求解图4所示刚架并绘M 图。

计算时不考虑轴力变形时对位移的影响。

（20分）杆端力公式：21,08f fABBA ql M M =-=,53,88ff AB BA ql ql Q Q ==-一．试用力矩分配法计算图5所示连续梁并绘M 图。

（10分）二．求图示结构的自振频率和主振型，并作出振型图。

已知：122,,m m EI m m ===常数，忽略阻尼影响。

（20分）天津大学研究生院1995年招收硕士生入学试题考试科目：结构力学题号：0901一．选择题：在正确答案处画“√”。
