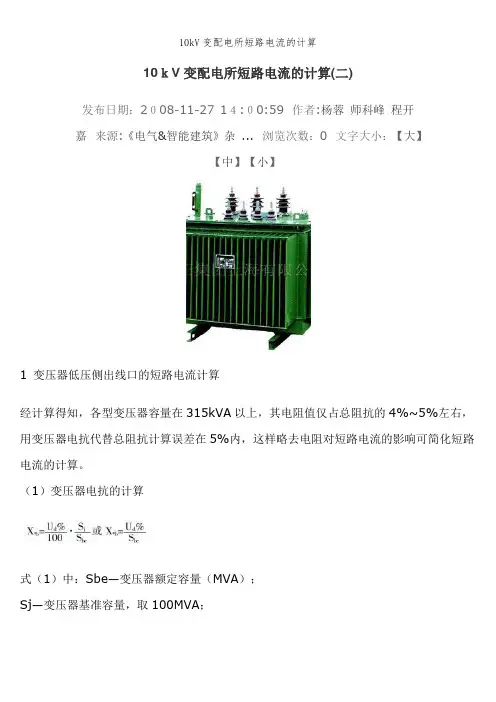

10kV变配电所短路电流的计算

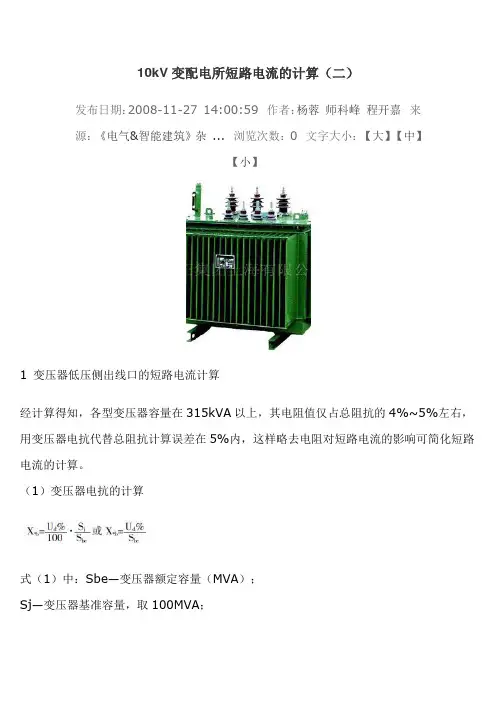

10kV变配电所短路电流的计算（二）发布日期：2008-11-27 14:00:59 作者：杨蓉师科峰程开嘉来源：《电气&智能建筑》杂 ...浏览次数：0 文字大小：【大】【中】【小】1 变压器低压侧出线口的短路电流计算经计算得知，各型变压器容量在315kVA以上，其电阻值仅占总阻抗的4%~5%左右，用变压器电抗代替总阻抗计算误差在5%内，这样略去电阻对短路电流的影响可简化短路电流的计算。

（1）变压器电抗的计算式（1）中：Sbe—变压器额定容量（MVA）；Sj—变压器基准容量，取100MVA；Ud%—变压器短路阻抗百分值，可从相应容量的变压器产品样本及设计手册查得。

一般常用变压器（油浸型、干式型）电抗计算例：已知干式变压器额定容量为500kVA，Ud%=40,标准容量Sj=100MVA，计算变压器的电抗值。

用式（1）计算：（2）用基准电计算，取Sj=100MVA,Uj=0.4则（3）系统短路容量取35MVA，10kV出线开关遮断容量的短路电流计算：例：已知系统短路容量为350MVA的电抗值为0.286，电缆线路为1km的电抗值为0. 068，变压器额定容量500kVA的电抗为8.0，Ij=144.5kA。

用式（2）计算：各类型变压器的低压侧出线口短路电流计算见表3~表8。

2 高压电器及电缆的热稳定校验高压电器及电缆应能承受在短路电流持续时间内短路电流的热效应而不致损坏，则认为是热稳定，且应满足《低压配电设计规范》第4.2.2条规定的热稳定校验公式进行校验。

（1）当短路持续时间大于5s时，绝缘导体的热稳定应按式（3）进行校验式（3）中，S—绝缘导体的线芯截面（mm2）;Id—短路电流周期分有效值即均方根值（A）；t—在已达到允许最高持续工作温度的绝缘导体内短路电流持续时间（s）；K—热稳定系数.短路电流持续时间t与断路器的断开速度有关（见表9），当断路器的全断开时间小于0. 08s时为高速，0.08~0.12s为中速，大于0.12s为低速，当主保护为短路瞬动无延时保护，其短路电流的持续时间t可由表10选定，当有延时保护装置时，则应为表中数据加延迟时间。

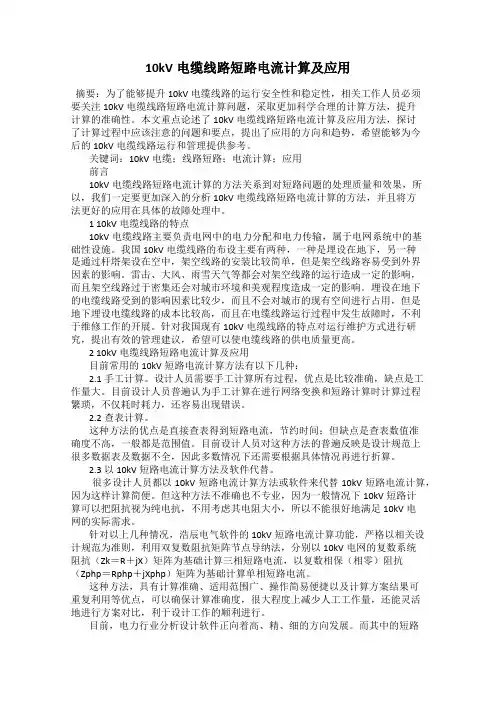

10kV电缆线路短路电流计算及应用摘要：为了能够提升10kV电缆线路的运行安全性和稳定性，相关工作人员必须要关注10kV电缆线路短路电流计算问题，采取更加科学合理的计算方法，提升计算的准确性。

本文重点论述了10kV电缆线路短路电流计算及应用方法，探讨了计算过程中应该注意的问题和要点，提出了应用的方向和趋势，希望能够为今后的10kV电缆线路运行和管理提供参考。

关键词：10kV电缆；线路短路；电流计算；应用前言10kV电缆线路短路电流计算的方法关系到对短路问题的处理质量和效果，所以，我们一定要更加深入的分析10kV电缆线路短路电流计算的方法，并且将方法更好的应用在具体的故障处理中。

1 10kV电缆线路的特点10kV电缆线路主要负责电网中的电力分配和电力传输，属于电网系统中的基础性设施。

我国10kV电缆线路的布设主要有两种，一种是埋设在地下，另一种是通过杆塔架设在空中，架空线路的安装比较简单，但是架空线路容易受到外界因素的影响。

雷击、大风、雨雪天气等都会对架空线路的运行造成一定的影响，而且架空线路过于密集还会对城市环境和美观程度造成一定的影响。

埋设在地下的电缆线路受到的影响因素比较少，而且不会对城市的现有空间进行占用，但是地下埋设电缆线路的成本比较高，而且在电缆线路运行过程中发生故障时，不利于维修工作的开展。

针对我国现有10kV电缆线路的特点对运行维护方式进行研究，提出有效的管理建议，希望可以使电缆线路的供电质量更高。

2 10kV电缆线路短路电流计算及应用目前常用的10kV短路电流计算方法有以下几种：2.1 手工计算。

设计人员需要手工计算所有过程，优点是比较准确，缺点是工作量大。

目前设计人员普遍认为手工计算在进行网络变换和短路计算时计算过程繁琐，不仅耗时耗力，还容易出现错误。

2.2 查表计算。

这种方法的优点是直接查表得到短路电流，节约时间；但缺点是查表数值准确度不高，一般都是范围值。

目前设计人员对这种方法的普遍反映是设计规范上很多数据表及数据不全，因此多数情况下还需要根据具体情况再进行折算。

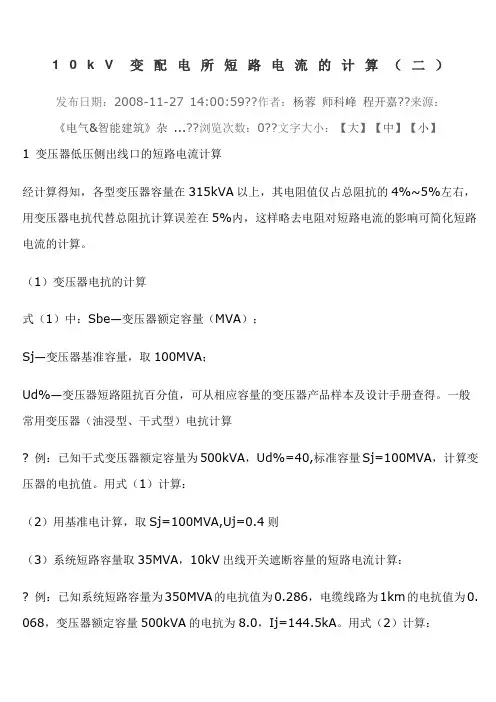

10k V变配电所短路电流的计算（二）发布日期：2008-11-27 14:00:59??作者：杨蓉师科峰程开嘉??来源：《电气&智能建筑》杂 ...??浏览次数：0??文字大小：【大】【中】【小】1 变压器低压侧出线口的短路电流计算经计算得知，各型变压器容量在315kVA以上，其电阻值仅占总阻抗的4%~5%左右，用变压器电抗代替总阻抗计算误差在5%内，这样略去电阻对短路电流的影响可简化短路电流的计算。

（1）变压器电抗的计算式（1）中：Sbe—变压器额定容量（MVA）；Sj—变压器基准容量，取100MVA；Ud%—变压器短路阻抗百分值，可从相应容量的变压器产品样本及设计手册查得。

一般常用变压器（油浸型、干式型）电抗计算? 例：已知干式变压器额定容量为500kVA，Ud%=40,标准容量Sj=100MVA，计算变压器的电抗值。

用式（1）计算：（2）用基准电计算，取Sj=100MVA,Uj=0.4则（3）系统短路容量取35MVA，10kV出线开关遮断容量的短路电流计算：? 例：已知系统短路容量为350MVA的电抗值为0.286，电缆线路为1km的电抗值为0. 068，变压器额定容量500kVA的电抗为8.0，Ij=144.5kA。

用式（2）计算：各类型变压器的低压侧出线口短路电流计算见表3~表8。

2 高压电器及电缆的热稳定校验高压电器及电缆应能承受在短路电流持续时间内短路电流的热效应而不致损坏，则认为是热稳定，且应满足《低压配电设计规范》第4.2.2条规定的热稳定校验公式进行校验。

（1）当短路持续时间大于5s时，绝缘导体的热稳定应按式（3）进行校验式（3）中，S—绝缘导体的线芯截面（mm2）;Id—短路电流周期分有效值即均方根值（A）；t—在已达到允许最高持续工作温度的绝缘导体内短路电流持续时间（s）；K—热稳定系数.? 短路电流持续时间t与断路器的断开速度有关（见表9），当断路器的全断开时间小于0. 08s时为高速，0.08~0.12s为中速，大于0.12s为低速，当主保护为短路瞬动无延时保护，其短路电流的持续时间t可由表10选定，当有延时保护装置时，则应为表中数据加延迟时间。

10ｋV变配电所短路电流的计算(二)发布日期：2０08-11-27 1４:０0:59 作者:杨蓉师科峰程开嘉来源:《电气&智能建筑》杂 ...浏览次数：0 文字大小：【大】【中】【小】1 变压器低压侧出线口的短路电流计算经计算得知，各型变压器容量在315kVA以上，其电阻值仅占总阻抗的4%~5%左右，用变压器电抗代替总阻抗计算误差在5%内，这样略去电阻对短路电流的影响可简化短路电流的计算。

（1）变压器电抗的计算式（1）中：Sbe—变压器额定容量（MVA）；Sj—变压器基准容量，取100MVA；Ud%—变压器短路阻抗百分值，可从相应容量的变压器产品样本及设计手册查得。

一般常用变压器（油浸型、干式型）电抗计算例：已知干式变压器额定容量为500kVA，Ud%=40,标准容量Sj=100MVA，计算变压器的电抗值。

用式（1）计算：（2）用基准电计算，取Sj=100MVA,Uj=0.4则（3）系统短路容量取35MVA，10kV出线开关遮断容量的短路电流计算：例：已知系统短路容量为350MVA的电抗值为0.286，电缆线路为1km的电抗值为0. 068，变压器额定容量500kVA的电抗为8.0，Ij=144.5kA。

用式（2）计算：各类型变压器的低压侧出线口短路电流计算见表3~表8。

2 高压电器及电缆的热稳定校验高压电器及电缆应能承受在短路电流持续时间内短路电流的热效应而不致损坏，则认为是热稳定，且应满足《低压配电设计规范》第4.2.2条规定的热稳定校验公式进行校验。

（1）当短路持续时间大于5s时，绝缘导体的热稳定应按式（3）进行校验式（3）中，S—绝缘导体的线芯截面（mm2）;Id—短路电流周期分有效值即均方根值（A）；t—在已达到允许最高持续工作温度的绝缘导体内短路电流持续时间（s）；K—热稳定系数.短路电流持续时间t与断路器的断开速度有关（见表9），当断路器的全断开时间小于0. 08s时为高速，0.08~0.12s为中速，大于0.12s为低速，当主保护为短路瞬动无延时保护，其短路电流的持续时间t可由表10选定，当有延时保护装置时，则应为表中数据加延迟时间。

短路电流的计算及步骤一、短路电流的计算步骤：1、首先绘出计算电路图2、接着，按所选择的短路计算点绘出等效电路图二、短路电流的计算方法：1、欧姆法2、标幺制法三、采用欧姆法进行三相短路电流的计算根据设计的供电系统图1-1所示。

电力系统出口断路器为SN10-10Ⅲ型。

可计算本饲料厂变电所高压10KV母线上k-1点短路和低压380V母线上k-2点短路的三相短路电流和短路容量。

图1-11.k-1点的三相短路电流和短路容量（U=10.5KV）(1)计算短路电流中各元件的电抗及总电抗1）电力系统的电抗：由附表8查得SN10-10Ⅲ型短路器的断流容量S=750MV·A,因此X===0.1472)架空线路的电抗：由表3-1得X=0.35/km,因此X=X l=0.35 (/km)5km=1.753)绘k-1点短路的等效电路图，如图1-2(a)所示，图上标出各元件的序号（分子）和电抗值（分母），并计算其总电抗为:X= X+ X=0.147+1.75=1.897图1-2 短路等效电路图（欧姆法）(2)计算三相短路电流和短路容量1）三相短路电流周期分量有效值===3.18 kA2)三相短路次暂态电流和稳态电流= = =3.18kA3)三相短路冲击电流及第一个周期短路全电流有效值=2.55=2.553.18kA=8.11kA=1.51=1.513.18kA=4.8kA4)三相短路容量==10.5KV3.18 kA=58.10MV·A2 K-2点的短路电流和短路容量（U=0.4KV）1）电力系统的电抗===2.132)架空线路的电抗==0.35(/km) 5km=2.543)电力变压器的电抗：由附录表5得%=5,因此X===84) 绘k-2点短路的等效电路图，如图5-2(b)所示，图上标出各元件的序号（分子）和电抗值（分母），并计算其总电抗为：= X+ X+ X//= X+ X+=6.753(2)计算三相短路电流和短路容量1）三相短路电流周期分量有效值===34.04kA2)三相短路次暂态电流和稳态电流= = =34.04kA3)三相短路冲击电流及第一个周期短路全电流有效值=1.84=1.8434.04kA=62.64kA=1.09=1.0934.04 kA=37.11Ka4)三相短路容量==0.4KV34.04 kA=23.69MV·A综上所述可列短路计算表，如下表1-1工厂变配电所的选择第一节工厂变配电所类型、所址的选择一、变配电所的任务便配电所担负着从电力系统受电，经过变压，然后配电的任务。

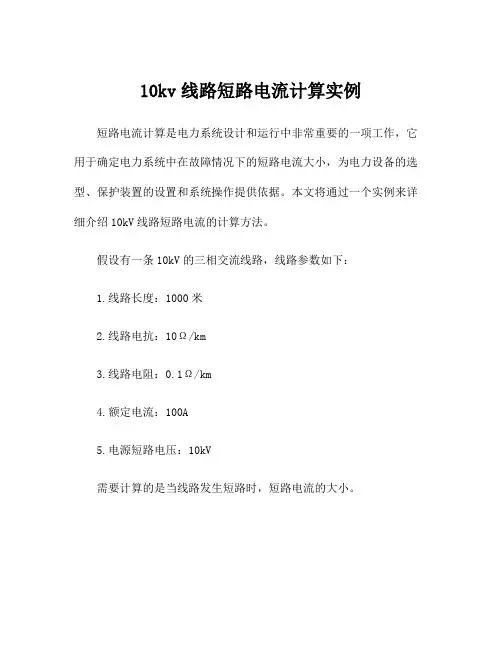

10kv线路短路电流计算实例短路电流计算是电力系统设计和运行中非常重要的一项工作，它用于确定电力系统中在故障情况下的短路电流大小，为电力设备的选型、保护装置的设置和系统操作提供依据。

本文将通过一个实例来详细介绍10kV线路短路电流的计算方法。

假设有一条10kV的三相交流线路，线路参数如下：1.线路长度：1000米2.线路电抗：10Ω/km3.线路电阻：0.1Ω/km4.额定电流：100A5.电源短路电压：10kV需要计算的是当线路发生短路时，短路电流的大小。

首先，我们需要计算电源的短路电阻，即短路电流通过的路径上的等效电阻。

由于该线路是三相线路，我们可以将其简化为单相线路进行计算。

根据该线路的参数，电源短路电阻的计算公式为：Rsc = Rl + Rn + Rs其中，Rl为线路的电阻，Rn为线路的电抗，Rs为电源短路电阻。

将参数代入计算得：Rsc = (0.1Ω/km × 1000m) + (10Ω/km × 1000m) = 100Ω接下来，根据短路电压和短路电阻，可以计算出短路电流的大小。

其计算公式如下：Isc = Usc / sqrt(3) / Zsc其中，Usc为电源短路电压，Zsc为电源短路阻抗。

将参数代入计算得：Isc = 10kV / sqrt(3) / 100Ω = 57.7A最后，我们需要计算线路两端短路电流的值。

由于该线路是绝缘的，故线路两端电压相等，可将线路两端的电压取为电源短路电压的一半。

Ia = Isc × sqrt(3) × (cosθ + jsinθ)其中，Ia为A相短路电流，θ为Ua与Usc的相位差。

根据三相电流的平衡关系，得到B、C相短路电流为：Ib = Ia × e^(-j2π/3)Ic = Ia × e^(j2π/3)综上所述，我们可以得到该10kV线路短路电流计算的结果：Ia = 57.7A × (cosθ + jsinθ)Ib = 57.7A × (cosθ - jsinθ) × e^(-j2π/3)Ic = 57.7A × (cosθ - jsinθ) × e^(j2π/3)通过上述计算，我们得到了该10kV线路短路电流的大小和相位关系。

10kv电缆短路电流计算公式10kV电缆短路电流计算公式引言：在电力系统中，短路电流是指电路中出现短路故障时流过短路点的电流。

短路电流的计算对于电力系统的设计和运行至关重要。

本文将介绍10kV电缆短路电流的计算公式及其相关知识。

一、什么是10kV电缆短路电流？10kV电缆是一种用于输电和配电的电力电缆，其额定电压为10千伏。

短路电流是指电路中出现短路故障时流过短路点的电流，其大小取决于电源电压、短路点电阻和电路参数等因素。

二、10kV电缆短路电流计算公式10kV电缆短路电流的计算需要考虑电源电压、电缆电阻、电缆电抗、短路点电阻等因素。

根据电力系统的等效电路模型和基尔霍夫定律，可以得到以下计算公式：Isc = U / (Zc + Zs)其中，Isc为短路电流（单位：安培）；U为电源电压（单位：伏特）；Zc为电缆等效电阻（单位：欧姆）；Zs为短路点电阻（单位：欧姆）。

三、计算示例假设一条10kV电缆的电源电压为10千伏，电缆等效电阻为0.1欧姆，短路点电阻为0.01欧姆，那么根据上述公式可以计算出短路电流：Isc = 10000 / (0.1 + 0.01) = 90909.09安培所以，根据以上参数，该10kV电缆的短路电流为90909.09安培。

四、影响10kV电缆短路电流的因素10kV电缆短路电流的大小受到多个因素的影响，主要包括：1. 电源电压：电源电压越高，短路电流越大；2. 电缆电阻：电缆电阻越小，短路电流越大；3. 电缆电抗：电缆电抗的存在会降低短路电流；4. 短路点电阻：短路点电阻越小，短路电流越大。

五、10kV电缆短路电流的重要性准确计算10kV电缆的短路电流对于电力系统的设计和运行至关重要。

短路电流的大小直接影响着电力设备的选择、电网的稳定性和保护装置的设置等方面。

因此，在电力系统的规划和运行中，必须对短路电流进行准确的计算和分析。

六、总结本文介绍了10kV电缆短路电流的计算公式及其相关知识。

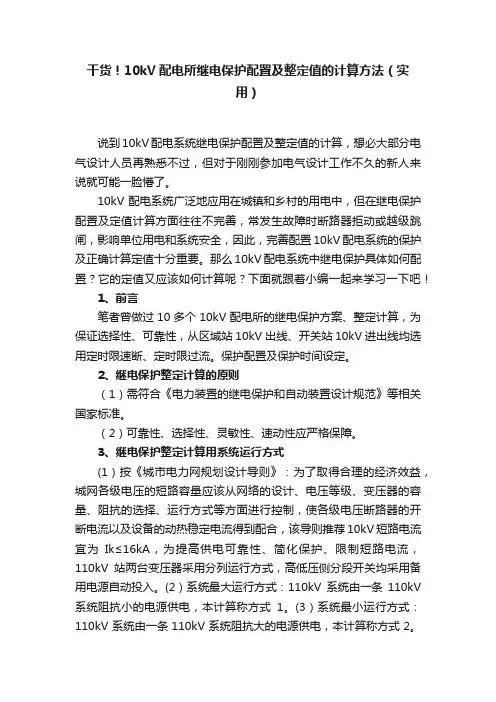

干货！10kV配电所继电保护配置及整定值的计算方法（实用）说到10kV配电系统继电保护配置及整定值的计算，想必大部分电气设计人员再熟悉不过，但对于刚刚参加电气设计工作不久的新人来说就可能一脸懵了。

10kV配电系统广泛地应用在城镇和乡村的用电中，但在继电保护配置及定值计算方面往往不完善，常发生故障时断路器拒动或越级跳闸，影响单位用电和系统安全，因此，完善配置10kV配电系统的保护及正确计算定值十分重要。

那么10kV配电系统中继电保护具体如何配置？它的定值又应该如何计算呢？下面就跟着小编一起来学习一下吧！1、前言笔者曾做过10多个10kV配电所的继电保护方案、整定计算，为保证选择性、可靠性，从区域站10kV出线、开关站10kV进出线均选用定时限速断、定时限过流。

保护配置及保护时间设定。

2、继电保护整定计算的原则（1）需符合《电力装置的继电保护和自动装置设计规范》等相关国家标准。

（2）可靠性、选择性、灵敏性、速动性应严格保障。

3、继电保护整定计算用系统运行方式(1）按《城市电力网规划设计导则》：为了取得合理的经济效益，城网各级电压的短路容量应该从网络的设计、电压等级、变压器的容量、阻抗的选择、运行方式等方面进行控制，使各级电压断路器的开断电流以及设备的动热稳定电流得到配合，该导则推荐10kV短路电流宜为Ik≤16kA，为提高供电可靠性、简化保护、限制短路电流，110kV站两台变压器采用分列运行方式，高低压侧分段开关均采用备用电源自动投入。

(2）系统最大运行方式：110kV系统由一条110kV 系统阻抗小的电源供电，本计算称方式1。

(3）系统最小运行方式：110kV系统由一条110kV系统阻抗大的电源供电，本计算称方式2。

(4）在无110kV系统阻抗资料的情况时，由于3～35kV系统容量与110kV系统比较相对较小，其各元件阻抗相对较大，则可认为110kV 系统网络容量为无限大，对实际计算无多大影响。

(5) 本计算：基准容量Sjz=100MVA，10kV基准电压Ujz=10.5kV，10kV基准电流Ijz=5.5kA。

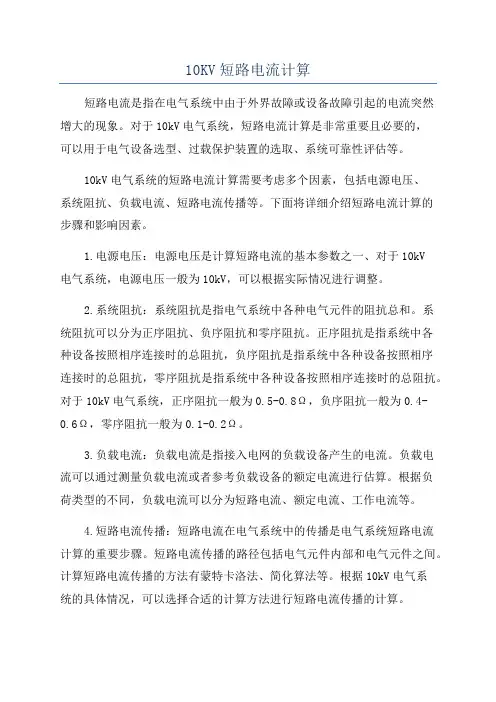

10KV短路电流计算短路电流是指在电气系统中由于外界故障或设备故障引起的电流突然增大的现象。

对于10kV电气系统，短路电流计算是非常重要且必要的，可以用于电气设备选型、过载保护装置的选取、系统可靠性评估等。

10kV电气系统的短路电流计算需要考虑多个因素，包括电源电压、系统阻抗、负载电流、短路电流传播等。

下面将详细介绍短路电流计算的步骤和影响因素。

1.电源电压：电源电压是计算短路电流的基本参数之一、对于10kV电气系统，电源电压一般为10kV，可以根据实际情况进行调整。

2.系统阻抗：系统阻抗是指电气系统中各种电气元件的阻抗总和。

系统阻抗可以分为正序阻抗、负序阻抗和零序阻抗。

正序阻抗是指系统中各种设备按照相序连接时的总阻抗，负序阻抗是指系统中各种设备按照相序连接时的总阻抗，零序阻抗是指系统中各种设备按照相序连接时的总阻抗。

对于10kV电气系统，正序阻抗一般为0.5-0.8Ω，负序阻抗一般为0.4-0.6Ω，零序阻抗一般为0.1-0.2Ω。

3.负载电流：负载电流是指接入电网的负载设备产生的电流。

负载电流可以通过测量负载电流或者参考负载设备的额定电流进行估算。

根据负荷类型的不同，负载电流可以分为短路电流、额定电流、工作电流等。

4.短路电流传播：短路电流在电气系统中的传播是电气系统短路电流计算的重要步骤。

短路电流传播的路径包括电气元件内部和电气元件之间。

计算短路电流传播的方法有蒙特卡洛法、简化算法等。

根据10kV电气系统的具体情况，可以选择合适的计算方法进行短路电流传播的计算。

短路电流计算的目的是确定电网中各处的短路电流大小，以便根据计算结果选择合适的设备和保护装置。

但是，短路电流计算并不是一个简单的过程，需考虑多个因素，如电源电压、系统阻抗、负荷电流、短路电流传播等，因此需要进行详细的计算。

总之，10kV电气系统的短路电流计算是一个重要而复杂的工程，需要考虑多个因素，并使用合适的计算方法和工具，以确保计算结果的准确性。

10kv电缆短路电流计算公式在电力系统中，10kv电缆是一种常见的电力传输线路，而短路电流则是在电力系统中出现故障时的一种重要参数。

了解并计算短路电流对于电力系统的设计、保护和运行非常重要。

本文将介绍10kv 电缆短路电流的计算公式及其相关知识。

1. 什么是短路电流？短路电流是指在电力系统中发生故障时，电流突然增大的现象。

当电力系统中的电缆或设备发生短路故障时，电流会突然增大到很高的水平，这就是短路电流。

2. 为什么要计算短路电流？计算短路电流的目的是为了确定电力系统中各个设备所能承受的最大电流，从而设计合适的保护装置。

如果短路电流超过电力设备的额定电流，就会对设备造成损坏甚至引发火灾等安全事故。

3. 10kv电缆短路电流的计算公式10kv电缆短路电流的计算公式可以通过以下几个步骤来推导和计算：步骤一：确定系统参数首先需要确定电力系统的参数，包括电源电压、短路电阻、电缆电抗等。

这些参数可以通过电力系统的设计图纸或者实际测量得到。

步骤二：选择短路点在电力系统中选择一个可能发生短路的点，通常选择离电源较远的位置。

这个点就是计算短路电流时的参考点。

步骤三：计算阻抗根据电缆的参数，计算参考点到电源的电缆阻抗。

电缆阻抗是指电缆对电流的阻碍程度，通常用复数表示，包括电阻和电抗。

步骤四：计算短路电流根据计算公式，将电源电压和阻抗代入公式中，即可计算得到短路电流。

4. 例子假设一个10kv电缆系统，电源电压为10kv，短路电阻为0.1欧姆，电缆电抗为0.05欧姆。

选择离电源较远的点作为参考点进行计算。

根据步骤三，计算电缆阻抗为0.1+0.05j欧姆。

根据步骤四，代入公式：短路电流 = 电源电压 / 电缆阻抗，即可计算得到短路电流。

5. 短路电流的影响因素除了电缆的参数外，短路电流还受到其他因素的影响，包括系统的电源容量、电源短路电流限制、负载电流等。

这些因素会影响短路电流的大小和分布。

6. 短路电流的保护措施为了保护电力设备免受短路电流的影响，通常会在电力系统中设置保护装置。

10kV变配电所短路电流的计算（二）发布日期：2008-11-27 14:00:59 作者：杨蓉师科峰程开嘉来源：《电气&智能建筑》杂 ...浏览次数：0 文字大小：【大】【中】【小】1 变压器低压侧出线口的短路电流计算经计算得知，各型变压器容量在315kVA以上，其电阻值仅占总阻抗的4%~5%左右，用变压器电抗代替总阻抗计算误差在5%内，这样略去电阻对短路电流的影响可简化短路电流的计算。

（1）变压器电抗的计算式（1）中：Sbe—变压器额定容量（MVA）；Sj—变压器基准容量，取100MVA；Ud%—变压器短路阻抗百分值，可从相应容量的变压器产品样本及设计手册查得。

一般常用变压器（油浸型、干式型）电抗计算例：已知干式变压器额定容量为500kVA，Ud%=40,标准容量Sj=100MVA，计算变压器的电抗值。

用式（1）计算：（2）用基准电计算，取Sj=100MVA,Uj=0.4则（3）系统短路容量取35MVA，10kV出线开关遮断容量的短路电流计算：例：已知系统短路容量为350MVA的电抗值为0.286，电缆线路为1km的电抗值为0. 068，变压器额定容量500kVA的电抗为8.0，Ij=144.5kA。

用式（2）计算：各类型变压器的低压侧出线口短路电流计算见表3~表8。

2 高压电器及电缆的热稳定校验高压电器及电缆应能承受在短路电流持续时间内短路电流的热效应而不致损坏，则认为是热稳定，且应满足《低压配电设计规范》第4.2.2条规定的热稳定校验公式进行校验。

（1）当短路持续时间大于5s时，绝缘导体的热稳定应按式（3）进行校验式（3）中，S—绝缘导体的线芯截面（mm2）;Id—短路电流周期分有效值即均方根值（A）；t—在已达到允许最高持续工作温度的绝缘导体内短路电流持续时间（s）；K—热稳定系数.短路电流持续时间t与断路器的断开速度有关（见表9），当断路器的全断开时间小于0. 08s时为高速，0.08~0.12s为中速，大于0.12s为低速，当主保护为短路瞬动无延时保护，其短路电流的持续时间t可由表10选定，当有延时保护装置时，则应为表中数据加延迟时间。

短路电流的计算及步骤一、短路电流的计算步骤：1、首先绘出计算电路图2、接着，按所选择的短路计算点绘出等效电路图二、短路电流的计算方法：1、欧姆法2、标幺制法三、采用欧姆法进行三相短路电流的计算根据设计的供电系统图1-1所示。

电力系统出口断路器为SN10-10Ⅲ型。

可计算本饲料厂变电所高压10KV母线上k-1点短路和低压380V母线上k-2点短路的三相短路电流和短路容量。

图1-11.k-1点的三相短路电流和短路容量（U=10.5KV）(1)计算短路电流中各元件的电抗及总电抗1）电力系统的电抗：由附表8查得SN10-10Ⅲ型短路器的断流容量S=750MV·A,因此X===0.1472)架空线路的电抗：由表3-1得X=0.35/km,因此X=X l=0.35 (/km)5km=1.753)绘k-1点短路的等效电路图，如图1-2(a)所示，图上标出各元件的序号（分子）和电抗值（分母），并计算其总电抗为:X= X+ X=0.147+1.75=1.897图1-2 短路等效电路图（欧姆法）(2)计算三相短路电流和短路容量1）三相短路电流周期分量有效值===3.18 kA2)三相短路次暂态电流和稳态电流= = =3.18kA3)三相短路冲击电流及第一个周期短路全电流有效值=2.55=2.553.18kA=8.11kA=1.51=1.513.18kA=4.8kA4)三相短路容量==10.5KV3.18 kA=58.10MV·A2 K-2点的短路电流和短路容量（U=0.4KV）1）电力系统的电抗===2.132)架空线路的电抗==0.35(/km) 5km=2.543)电力变压器的电抗：由附录表5得%=5,因此X===84) 绘k-2点短路的等效电路图，如图5-2(b)所示，图上标出各元件的序号（分子）和电抗值（分母），并计算其总电抗为：= X+ X+ X//= X+ X+=6.753(2)计算三相短路电流和短路容量1）三相短路电流周期分量有效值===34.04kA2)三相短路次暂态电流和稳态电流= = =34.04kA3)三相短路冲击电流及第一个周期短路全电流有效值=1.84=1.8434.04kA=62.64kA=1.09=1.0934.04 kA=37.11Ka4)三相短路容量==0.4KV34.04 kA=23.69MV·A综上所述可列短路计算表，如下表1-1工厂变配电所的选择第一节工厂变配电所类型、所址的选择一、变配电所的任务便配电所担负着从电力系统受电，经过变压，然后配电的任务。

浅谈10KV配电系统三相短路电流的计算方法发表时间：2019-07-08T10:48:03.697Z 来源：《电力设备》2019年第5期作者：查涛[导读] 摘要：文章以10KV配电系统三相短路电流计算为研究对象，首先对10KV 配电系统三相短路影响进行了阐述分析，随后讨论了三相短路基本属性与短路点，最后对10kV配电系统三相短路电流计算进行了分析，以供参考。

（广州智光用电服务有限公司广东广州 510000）摘要：文章以10KV配电系统三相短路电流计算为研究对象，首先对10KV 配电系统三相短路影响进行了阐述分析，随后讨论了三相短路基本属性与短路点，最后对10kV配电系统三相短路电流计算进行了分析，以供参考。

关键词：10KV配电系统；三相短路；短路电流计算前言配电系统在实际运行过程中，一旦发生短路故障，需要继电保护装置能够及时将故障电路切断，从而尽可能降低短路故障造成的破坏影响，为达到这一目标，不仅要求电气设备必须有足够的机械强度和热稳定度，同时开关设备也应具备良好的开断能力，能够应对短路电路对其冲击，因此需要做好配电系统三相短路电流计算，确定最大短路电流，从而选择适合的电气元件，保护系统稳定运行。

一、10KV 配电系统三相短路影响简析10KV 配电系统在发生三相短路时，会导致短路点附近的支路电流急剧增大，致使电气设备异常发热，最终严重损坏，甚至会引起火灾问题。

在线路电流增大的同时，短路点附近线路电压会骤然降低，无法继续支持用电设备正常工作，异步电动机因此会出现停运，在电源点附近出现短路问题时，很容易导致并列发电机组停止运行，发生解列，引起大面积停电。

因此，为有效降低上述问题带来的影响，需要正确选择电气设备，做好继电保护设计，合理选择限制短路电流的元件，而上述这些措施实现都离不开短路电流的计算支持，因此做好配电系统三相短路计算是非常有必要的。

二、三相短路基本属性与短路点在三相系统中，总共包括四种短路类型，一是单相对地短路，二是两相短路，三是三相短路，四是两相对地短路，其中只有三相短路为对称短路，其余短路为均不对称短路。

10kv线路短路电流计算实例摘要：I.短路电流计算的重要性- 电力系统中短路电流的定义和影响- 短路电流计算在电力系统设计和运行中的重要性II.10kv 线路短路电流计算实例- 计算实例的背景和条件- 计算方法和步骤- 计算结果和分析III.短路电流计算中应注意的问题- 短路电流计算中的假设和限制- 实际应用中可能遇到的问题和解决方法IV.结论- 短路电流计算在10kv 线路设计和运行中的作用和意义- 对未来短路电流计算方法和技术的展望正文：I.短路电流计算的重要性短路电流是电力系统中的一种常见现象，它指的是电路中电流突然增大的现象。

短路电流的产生可能是由于设备故障、线路过载或操作失误等原因，如果不及时处理，可能会对电力系统的正常运行造成严重的影响，甚至引起火灾、爆炸等严重后果。

因此，在电力系统的设计和运行中，短路电流计算是一项非常重要的工作。

通过短路电流计算，可以评估电力系统的安全性和稳定性，为电力系统的规划和设计提供重要的参考依据。

同时，短路电流计算还可以为电力系统的运行和维护提供指导，帮助电力系统管理人员及时发现和处理潜在的安全隐患，确保电力系统的安全和稳定运行。

II.10kv 线路短路电流计算实例下面，我们来看一个10kv 线路短路电流计算的实例。

计算实例的背景和条件：某电力公司需要在一座10kv 变电站设计一条新的输电线路，线路长度为5km，电压等级为10kv。

变电站的电源为10kv，容量为1000kVA。

线路的负载为100kW，变压器的负载为900kW。

线路的截面面积为100mm2，变压器的截面面积为200mm2。

计算方法和步骤：首先，我们需要计算线路的电阻和电抗。

根据公式，线路的电阻R=ρL/S，其中ρ为线路的电阻率，L 为线路长度，S 为线路截面面积。

线路的电抗X=ωL/S，其中ω为线路的角频率，L 为线路长度，S 为线路截面面积。

然后，我们可以计算线路的短路电流Isc。

根据公式，Isc=U/Z，其中U 为线路的额定电压，Z 为线路的阻抗。
