天准VMU高端影像测量仪

为了适应不同的需要，许多不同原理的坐标测量机探头得到开发。

探头根据测量方法分为接触式探头和非接触式（光学）探头。

光学探头中又分为一维光学探头和二维光学探头（影像探头）。

影像探头采用光学成像系统和图像分析软件，利用图像提取被测样品表面边界点的坐标集，计算各种参数。

影像探头坐标测量机与传统光学仪器的主要差别在于，传统光学仪器需要调整被测样品的测量线对准仪器基准进行测量。

例如：测量圆的直径，传统光学仪器利用Y轴示值找到圆在X轴方向的直径位置，测量圆的直径。

而影像探头坐标测量机则可以在圆周上任意采样n个点坐标，计算圆的直径和中心坐标。

影像测量仪的特点;影像测量仪，通过捕捉工件表面影像的边缘，进行图像处理，获得影像几何要素的数据。

影像特征点在测头坐标系中的坐标（x'，y'）与探头参考点在坐标测量机基础坐标系中的坐标（x"，y"）合成，构成被测点坐标（X，Y）。

作为光学成像探头，成像光路质量、成像器件的质量、照明的强度、照明的均匀性、被测物体的颜色和、质地、阈值的大小、灰尘的影响等，均会对测量结果造成影响。

成像光路质量，指受影像探头采用的光学镜头、镜头安装系统等影响下的成像质量。

这些影响通常会引起枕形歧变或桶形歧变，梯形歧变，成像锐度下降（彗差）等问题。

当照明强度变化时，由于阈值保持不变，信号边沿的变化影响测量结果。

而成像锐度的变化，也会使测量结果不同影像测量仪的计量特性和评定方法：而成像歧变的探测误差则采用标准圆在仪器视场中完整成像，圆形影像直径占视场边长的约2/9，并且对影像在视场内9个点进行测量（图6），计算其圆心坐标的变化。

成像歧变的探测误差反映了成像光路造成的歧变、成像元件刻划不均匀造成的误差，坐标测量机运动误差等对测量结果造成的影响。

实际校准过程描述1 : 多点测量的探测误差将标准图形板安置在水平工作台上，采用轮廓光照明。

镜头选择大的放大倍数，以保证测量只能通过多个局部圆弧（规定采用15个局部圆弧）测量计算圆参数。

天准全自动影像测量仪天准全自动影像测量仪是一种高精度、高效率的测量仪器，广泛应用于工业制造、产品设计、质量控制等领域。

本文将介绍天准全自动影像测量仪的原理、应用以及优势。

一、原理天准全自动影像测量仪利用先进的影像处理算法和高精度的测量传感器，实现对物体的三维尺寸、形状和位置的精确测量。

其原理可以简单概括为以下几个步骤：1. 影像采集：测量仪器通过高分辨率的摄像头对待测物体进行影像采集，并将采集到的图像实时传输给计算机。

2. 特征提取：计算机对采集到的图像进行处理，提取出物体的特征点、边缘和轮廓等。

3. 标定：利用特定的标定板或标定工件进行仪器标定，确保测量结果的准确性。

4. 三维重建：根据特征点的位置信息，计算机通过三维重建算法生成物体的三维模型。

这个过程可以利用立体视觉或多角度视图进行。

5. 测量分析：根据生成的三维模型，计算机可以对物体进行各种尺寸、形状和位置的测量分析，包括距离、角度、曲率等。

二、应用领域天准全自动影像测量仪在许多领域具有广泛的应用，主要包括以下几个方面：1. 工业制造：测量仪器可以用于对产品的加工精度进行检测和验证，如机械零部件、精密模具、电子元器件等。

它可以帮助企业在生产过程中及时发现和纠正制造偏差，提高产品的质量和一致性。

2. 产品设计：测量仪器可以提供产品形状和尺寸的精确数据，帮助设计师评估和改进产品的设计。

它可以用于设计周围环境的符合人体工学的产品、精确匹配的零部件以及满足特定要求的产品。

3. 质量控制：测量仪器可以用于产品的质量检验和控制，对产品进行全面、高效的检测。

它可以快速确定产品是否符合规格要求，发现潜在的质量问题，避免不合格产品流入市场。

4. 教育科研：测量仪器可以作为教学工具，帮助学生理解和熟悉测量原理和技术。

它也可以用于科学研究，为科研人员提供高精度的测量数据，支持他们进行相关的实验和探索。

三、优势天准全自动影像测量仪相比传统的测量方法具有诸多优势：1. 高精度：测量仪器采用先进的图像处理算法和高精度的测量传感器，可以实现亚微米级别的测量精度，满足对高精度测量的要求。

影像测量仪VMS3020影像测量仪VMS3020是一种新型的高精度测量仪器，它采用了先进的影像测量技术，通过对被测物体的图像进行处理和分析，实现对物体尺寸和形状的测量。

下面我们将详细介绍影像测量仪VMS3020的特点和应用。

一、特点1.高精度测量：影像测量仪VMS3020采用高分辨率CCD传感器，能够实现高精度的测量，最小测量误差可达0.001mm，能够满足大多数测量需求。

2.多种量测模式：影像测量仪VMS3020支持多种量测模式，包括点、线、圆、角度等，可满足不同类型物体的测量需求。

3.视野广，适用范围广：影像测量仪VMS3020具有大视野和广适应范围的特点，可以测量不同大小和形状的物体，满足不同测量场景的需求。

4.操作简单，灵活多样：影像测量仪VMS3020操作简单，使用方便，能够自动完成测量、数据处理和显示，同时还支持多种图像处理和分析工具，满足不同用户需求。

二、应用影像测量仪VMS3020在工业、医疗、生物等领域有着广泛的应用。

具体如下：1.工业领域：影像测量仪VMS3020在机械加工、电子元器件、汽车零部件、航空、航天等工业领域中有着广泛的应用，在测量尺寸、形状、表面质量等方面发挥着重要作用。

2.医疗领域：影像测量仪VMS3020在医疗领域中主要应用于药品、疫苗、医疗器械等产品的质量监测。

例如，在药品生产中，为保证药品的精准配比，需进行各种参数的测量，如药品颗粒大小、色泽、形状等，影像测量仪VMS3020在此方面有着广泛的应用。

3.生物领域：影像测量仪VMS3020在生物领域中也有着广泛的应用，例如在显微摄影中，常常需要对影像中的细胞、器官、血管等进行测量和分析，影像测量仪VMS3020为这些研究提供了可靠的数据支持。

综上所述，影像测量仪VMS3020是一种功能强大、应用广泛的高精度测量仪器，它在工业、医疗、生物等领域中有着重要的应用价值，将为不同领域的研究和生产提供精准的数据支持。

影像测量仪全自动全自动影像测量仪使用说明书本使用说明书适用于VMS系列全自动影像测量仪。

为了确保使用安全，发挥仪器最佳性能，同时使您完全熟悉这种设备的使用，我们建议您在操作影像测量仪前全面仔细地阅读和理解这本手册。

上海光学仪器一厂尊敬的用户：为保证您的仪器安全﹑正常的使用，使用前请先阅读安全注意事项。

安全注意事项警告�开箱后检查外观是否完好，若有故障立即联系本公司或经销商，切勿自行拆卸维修�用户不可打开机壳修理，内有高压可能伤及生命�本装置使用100V~240V、50~60Hz的交流电源。

电源插头是带有接地脚的三芯电源插头，应符合欧洲安全标准�确认仪器是否可靠接地小心�本机不具备防爆结构，不要在可燃性气体的环境中使用�长时间不用时，请关断电源�在雷雨天气时，应尽可能拔掉电源线的插头�电源未关前，请勿打开机壳或插拔光栅尺插头�不要把任何物品压在电源在线，电源线的布置应不妨碍人的行走或机器的运行一、仪器用途CNC型非接触影像测量仪是一种由高分辨率CCD彩色摄像机、连续变倍镜头、彩色显示器、精密光栅尺、运动控制系统、2D数据测量软件与高精度工作台等精密机械结构组成的高精度、高效率光电测量仪器，以二维测量为主，也能作三维辅助测量。

它被广泛应用在各种不同的精密行业中，如电子组件、精密模具、精密刀具、弹簧、螺丝加工、塑料、橡胶、油封止阀、照相机零件、脚踏车零件、汽车零件、导电橡胶、PCB加工等各种精密加工业，是机械、电子、仪表、钟表、轻工、塑料等行业，院校、研究所和计量检定部门的计量室、试验室以及生产车间不可缺少的计量检测设备之一。

二、仪器规格参数长度单位：mm机型参数VMS-2515H VMS-3020H VMS-4030H工作台工作台尺寸450*280500*330606*466 X、Y轴有效行程220*120270*170370*270 Z轴行程150调焦及测量传动型式X、Y、Z轴均采用滚珠丝杆传动的型式数字测量系统光栅尺分辨力：X、Y、Z轴0.0005计算机自动采样，USB输入QMS3D专业软件进行数据分析处理影像瞄准系统彩色CCD摄像机0.7~4.5×变倍镜头,总视频放大倍率24～148×配2X物镜时，总视频放大倍率可到296×照明系统16区，200级连续可调LED环形表面光及轮廓光X、Y轴马达运动速度<200mm/sZ轴马达运动速度<100mm/s马达运动步长0.5μm/步马达分辨率10000步/转仪器外形尺寸(L×W×H)700×750×1100775×750×1100923×850×1140仪器重量201Kg223Kg321Kg3.控制系统：采用运动控制卡实现X、Y、Z三轴电机控制。

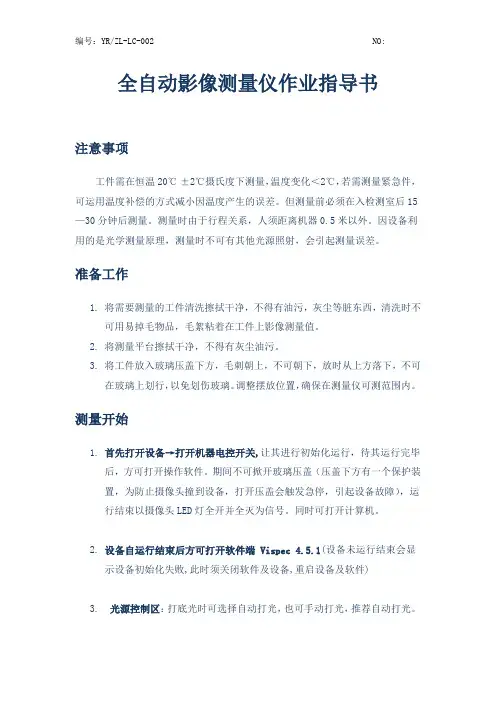

全自动影像测量仪作业指导书注意事项工件需在恒温20℃ ±2℃摄氏度下测量，温度变化＜2℃，若需测量紧急件，可运用温度补偿的方式减小因温度产生的误差。

但测量前必须在入检测室后15—30分钟后测量。

测量时由于行程关系，人须距离机器0.5米以外。

因设备利用的是光学测量原理，测量时不可有其他光源照射，会引起测量误差。

准备工作1. 将需要测量的工件清洗擦拭干净，不得有油污，灰尘等脏东西，清洗时不可用易掉毛物品，毛絮粘着在工件上影像测量值。

2. 将测量平台擦拭干净，不得有灰尘油污。

3. 将工件放入玻璃压盖下方，毛刺朝上，不可朝下，放时从上方落下，不可在玻璃上划行，以免划伤玻璃。

调整摆放位置，确保在测量仪可测范围内。

测量开始1. 首先打开设备→打开机器电控开关,让其进行初始化运行，待其运行完毕后，方可打开操作软件。

期间不可掀开玻璃压盖（压盖下方有一个保护装置，为防止摄像头撞到设备，打开压盖会触发急停，引起设备故障），运行结束以摄像头LED灯全开并全灭为信号。

同时可打开计算机。

2. 设备自运行结束后方可打开软件端 Vispec 4.5.1(设备未运行结束会显示设备初始化失败,此时须关闭软件及设备,重启设备及软件)3. 光源控制区：打底光时可选择自动打光，也可手动打光，推荐自动打光。

4. 测量前须对工件进行对焦，可先手动对焦，大概清晰后再进行自动对焦。

测量界面介绍：光源控制区：几何测量区：5. 建立坐标系：单击第一行坐标系图标，然后单击最后一行第一个机床坐标，根据实际要建立坐标系所需的几何元素进行测量，一般常用的为点（我们常用圆的圆心）线建立坐标系，提取好基元后，再单击坐标系图标，然后单击点线建立坐标系图标，最后单击所提取的圆，直线（注意选取顺，先单击圆。

）6. 几何测量步骤：选检测的基元类型→选取获得基元的方式（提取或构建）。

根据要测量的要素，合理安排好测量步骤。

提取基元时，左键选点，右键提取结束。

7. 基元的复制：需在坐标系中进行，选中想要复制的基元，单击右键，在弹出的对话框中选复制基元，弹出对话框中有四种复制方法，我们常用的为旋转复制。

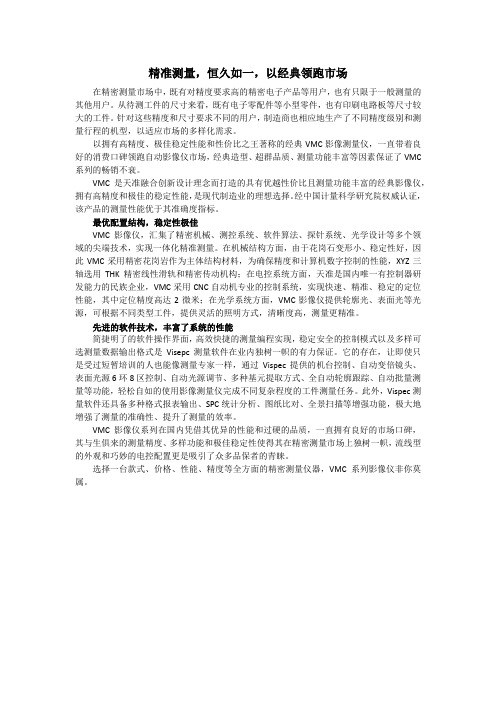

精准测量，恒久如一，以经典领跑市场在精密测量市场中，既有对精度要求高的精密电子产品等用户，也有只限于一般测量的其他用户。

从待测工件的尺寸来看，既有电子零配件等小型零件，也有印刷电路板等尺寸较大的工件。

针对这些精度和尺寸要求不同的用户，制造商也相应地生产了不同精度级别和测量行程的机型，以适应市场的多样化需求。

以拥有高精度、极佳稳定性能和性价比之王著称的经典VMC影像测量仪，一直带着良好的消费口碑领跑自动影像仪市场，经典造型、超群品质、测量功能丰富等因素保证了VMC 系列的畅销不衰。

VMC是天准融合创新设计理念而打造的具有优越性价比且测量功能丰富的经典影像仪，拥有高精度和极佳的稳定性能，是现代制造业的理想选择。

经中国计量科学研究院权威认证，该产品的测量性能优于其准确度指标。

最优配置结构，稳定性极佳VMC影像仪，汇集了精密机械、测控系统、软件算法、探针系统、光学设计等多个领域的尖端技术，实现一体化精准测量。

在机械结构方面，由于花岗石变形小、稳定性好，因此VMC采用精密花岗岩作为主体结构材料，为确保精度和计算机数字控制的性能，XYZ三轴选用THK精密线性滑轨和精密传动机构；在电控系统方面，天准是国内唯一有控制器研发能力的民族企业，VMC采用CNC自动机专业的控制系统，实现快速、精准、稳定的定位性能，其中定位精度高达2微米；在光学系统方面，VMC影像仪提供轮廓光、表面光等光源，可根据不同类型工件，提供灵活的照明方式，清晰度高，测量更精准。

先进的软件技术，丰富了系统的性能简捷明了的软件操作界面，高效快捷的测量编程实现，稳定安全的控制模式以及多样可选测量数据输出格式是Visepc测量软件在业内独树一帜的有力保证。

它的存在，让即使只是受过短暂培训的人也能像测量专家一样，通过Vispec提供的机台控制、自动变倍镜头、表面光源6环8区控制、自动光源调节、多种基元提取方式、全自动轮廓跟踪、自动批量测量等功能，轻松自如的使用影像测量仪完成不同复杂程度的工件测量任务。

根据谢华锟先生《影像测量仪发展与点评》的论文整理！1、蔡司（德国品牌）德国蔡司公司是工业测量领域的著名企业, 具有丰富的产品线, 其CMM 更曾是高端CMM 的代名词。

蔡司旗下最有代表性的影像测量仪产品为OINSPECT。

O-INSPECT 采用固定桥式结构, 产品美观、稳重, 具备影像式测头和接触式测头两种检测手段。

2、三丰（日本品牌）日本三丰公司作为世界著名的精密测量仪器制造商, 其影像测量仪产品线广、型号齐全, 为其代表性产品QV- ELF202PRO。

该产品采用固定桥式结构, 产品外观稳重、大气。

3、天准（中国品牌）天准中国苏州的天准精密技术有限公司多年来专注于精密测量仪器的研发, 是中国技术领先的影像测量仪品牌, 两项国家校准规范的起草单位。

其代表性产品VMU322 具有测量精度高、测量速度快、功能丰富等优点。

4、海克斯康（瑞士品牌）海克斯康瑞典的海克斯康是全球知名的长度测量仪器厂商, 2010 年初推出了Optive 系列影像测量仪, 其中的Performance222 是其代表性产品。

该产品源自Mahr 技术, 采用立柱式结构, 结构稳定、精度高,是一款优秀的影像测量仪产品。

5、OGP（美国品牌）OGP美国OGP 公司一直致力于影像测量仪产品的开发、生产与销售, 拥有影像测量仪的多项核心技术, 其典型产品ZIP250 如图7 所示。

它采用了固立柱式结构, 仪器技术水平较高。

6、尼康（日本品牌）尼康日本尼康在光学测量仪器领域技术实力雄厚、产品众多。

其典型产品VMR3020 产品美观、精致,测量精度高, 功能全面这些产品测量精度高、测量速度快、测量功能完备, 代表了当今工业级影像测量仪行业的先进水平。

西门子、霍尼维尔、横河、艾默生，ABB,AB，欧姆龙，MTL，P+F,丹佛斯。

佛克斯波罗，ASCO.英维思精准扭力领导者--伊力特扭力测试仪HP系列,中国知名品牌名称：瓶盖扭力测试仪B&S是美国从事红外光学产品研发的专业技术公司，产品有：红外滤光片、红外热量探测器、光电转换器件、辐射黑体、便携式固定式红外测温仪、热像仪等。

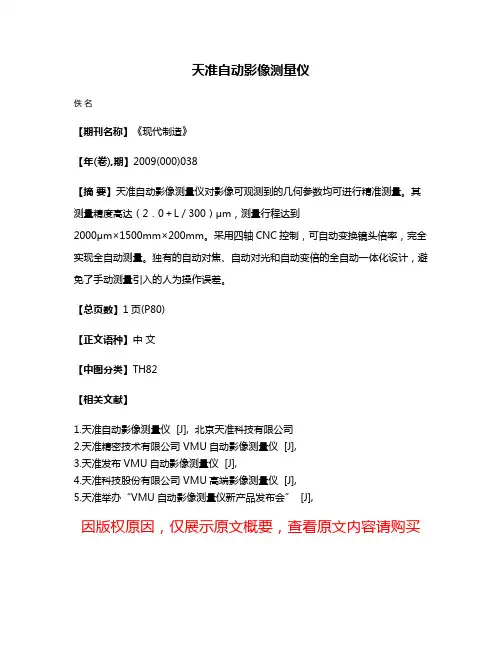

天准自动影像测量仪
佚名
【期刊名称】《现代制造》
【年(卷),期】2009(000)038
【摘要】天准自动影像测量仪对影像可观测到的几何参数均可进行精准测量。

其测量精度高达（2．0＋L／300）μm，测量行程达到
2000μm×1500mm×200mm。

采用四轴CNC控制，可自动变换镜头倍率，完全实现全自动测量。

独有的自动对焦、自动对光和自动变倍的全自动一体化设计，避免了手动测量引入的人为操作误差。

【总页数】1页(P80)
【正文语种】中文
【中图分类】TH82
【相关文献】
1.天准自动影像测量仪 [J], 北京天准科技有限公司
2.天准精密技术有限公司 VMU自动影像测量仪 [J],
3.天准发布VMU自动影像测量仪 [J],
4.天准科技股份有限公司 VMU高端影像测量仪 [J],
5.天准举办“VMU自动影像测量仪新产品发布会” [J],
因版权原因，仅展示原文概要，查看原文内容请购买。

VMC 系 列 是 本 公 司 推 出 的 一 款 豪 华 型 全 自 动 光 学 影 像 量 测 仪 ，X/Y/Z 轴 采 用 全 闭 环 伺 服 控 制 系 统 ， 配 合 以 美 国 原 装 NAVITAR 镜 头 ， U 轴 采 用 步 进 控 制 系 统 ， 配 合 以 Motor Zoom 技 术 ， 可 任 意 变 换 倍 率 无 需 要 校 正 ， 使 用 非 常 方 便 ， 同时配合以二十四相灯，实现对各种复杂表面工件的精确量测。

配合以公司自 行 研 发 的 OVM Pro 全 自 动 光 学 量 测 软 体 ， 实 现 了 工 件 大 批 量 、 快 速 检 测 ， 同 时 具 备 SPC 数 据 分 析 功 能 。

VMC-T 加 探 针 可 加 装 RENISHAW 接 触 式 测 头 ， 并 配 送 Φ1、 Φ2 探 针 ， 搭 配 TPM Pro 全 自 动三坐标测量软件，作立体工件上之斜面、圆、槽沟、柱、球、锥、盲孔等三 维量测，以及和要素之间的距离、角度等几何计算，以达到一次性完成整个量 测。

1、 24 相 可 程 控 LED 冷 光 源 上 灯 ， 可 对 各 种 复 杂 工 件 做 表 面 测 量 ， 使 测 量 精 度更高。

2、 美 国 原 装 NAVITAR 镜 头 ， 及 配 合 Motor Zoom 技 术 ， 实 现 全 自 动 连 续 变 焦，可以任意变换倍率而不需要校正。

3、 全 鼠 标 /摇 杆 操 作 ， 简 单 易 用 。

4、 四 轴 CNC 控 制 系 统 （ X/Y/Z 全 闭 环 伺 服 控 制 系 统 /U 轴 步 进 控 制 系 统 ） 。

5、 OVM PRO 全 自 动 影 像 量 测 软 件 。

具体型号 (X/Y/Z 轴 )量 测 行 程 (mm) 全 机 尺 寸 (mm) 机台底座和立柱材料 CCD X,Y 轴 量 测 精 度 放大倍率 光学尺解析度 重复性 操作方式 电源供给 合适温度，湿度 保修期VMC/VMC/ - T250 250*150*200 800*500*1650VMC/ - T300 300*200*200 800*500*1650VMC/ - T400 400*300*200 980*650*1650高精度花岗石 43 万 像 素 日 本 原 装 彩 色 CCD （ 3+L/200） um Step Zoom 光 学 放 大 率 ： 0.7--4.5X， 影 像 放 大 率 ： 28--180X 1 um 2 um 自动 110/220V 温 度 ： 19°--24°， 湿 度 ： 45%--75% 1年。

SK-3020-VM 高精度影像量測儀一. 規格：1.傳動方式: 無牙無間隙螺杆2.行程: X/Y/Z 300X200X150(mm)3.操作方式: 手動（可快速移動）4.光學尺精度為0.001mm5. Accuracy (精度) 3+L/100um6.重覆性小於0.003mm7. Resolution(讀值) 0.001mm8. LED可調底部輪廓光源9. LED可調上部表面光源10.鹵素可調斜光源11. Zoom Lens (倍率):鏡頭總放大倍數30-18012.Report (報表): 產生EXCEL報表/圖檔可存成DXF檔供CAD使用。

13.外觀尺寸:長80CM/寬80CM/ 高92CM14.高精度花崗石結構,重量: 220kg配備：1.配專業測量軟體一套(含安裝光盤/KEYPRO/說明書/光學尺計數卡/影像視頻卡/視頻線/連接線一組)2.連續變倍鏡頭1組3.測量專用高解析彩色CCD4.高精度TK特製導軌5.校正標準片6.專用工作桌7. MCP探針(可选)二.電腦配備：(可选配)DELL品牌電腦/主機板晶片:INTEL G31／CPU:E2200 2.1G(雙核) ／記憶體:1G /硬碟:160G／顯卡:集成INTEL 3100顯卡／顯示幕:17寸液晶/ 正版XP home系統Office 2007軟體說明:測量軟體,是一種最新式專門為複雜工件量測而設計的軟體，做QC量測的時候它可以，針對工件十字線自動尋邊量測的資料，是一種創新性的量測方法，而且不會產生一些人為的誤差及取像位置的錯誤，影響量測的精度。

本機測量之資料、可以儲存、存檔、影像比對或用email傳送出去。

是一種很理想又經濟的測量軟體●具有一般傳統二次元相同之2D幾何量測功能可作點、線、圓、弧、距離、夾角、極座標轉換、節距增量值等之計算。

●提供完整幾何公差計算.工件量測圖形化，圖形可存檔、列印並轉至CAD編輯。

點、線、弧、面可多點測定，偏差圖形顯示。
