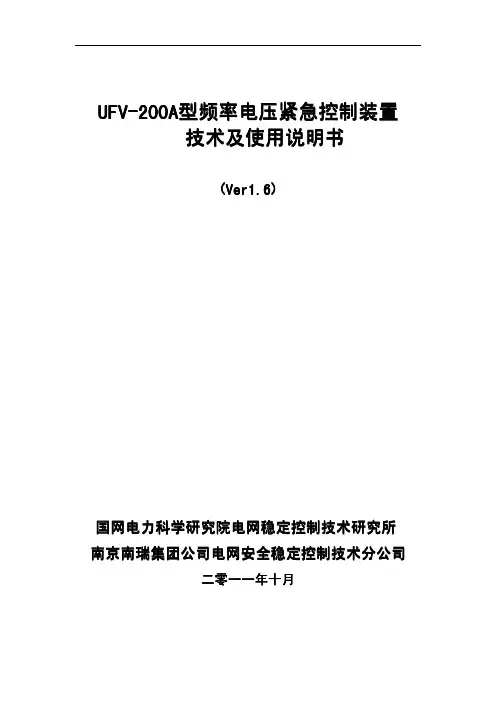

型频率电压紧急控制装置UFV-200AUFV-200A型频率电压紧急控制装置技术及使用说明书(Ver1..6)(Ver1国网电力科学研究院电网稳定控制技术研究所南京南瑞集团公司电网安全稳定控制技术分公司二零一一年十月II重要说明重要说明和安全警告和安全警告感谢您使用南京南瑞集团公司电网安全稳定控制技术分公司产品。
为安全、正确、可靠使用本装置，请您务必注意以下说明和警告：1）本说明书为UFV-200A 装置通用说明书，具体工程必须依据该工程的专用说明书或补充说明书，如果有不一致情况，以工程专用说明书或补充说明书为准。
2）装置显示的各量值计量单位如下：电压——kV电流——A 频率——Hz 有功——MW 无功——MVar 视在功率——MVA3）装置所有跳闸出口接点须经保护装置的操作箱回路作用于断路器跳闸线圈。
4）装置所有跳闸出口都包括两对接点，分别作用于跳闸和闭锁重合闸。
5）装置判别元件潮流方向以流出母线为正，流入母线为负。
警告！装置通电运行时必须可靠接地！严禁带电插拔装置内各个模件，否则可能导致模件损坏甚至导致装置出口！在打开装置面板后，应避免触及电路，产品包含电子电路，如果遭受静电，可能会受到损坏，电子电路也可能含有致命的高电压！装置运行期间，严禁断开、连接与端子相连的导线或连接件，可能会有致命的危险电压、电流，也可能会中断设备的运行，损坏端子及电路！目录重要说明和安全警告 (II)1概述 (1)1.1应用范围 (1)1.2主要特点 (1)1.3装置的主要功能 (2)2技术参数 (4)2.1机械及环境参数 (4)2.2额定电气参数 (4)2.3过载能力及功耗 (4)2.4主要技术指标 (4)3装置工作原理 (7)3.1电压（U）、频率（f）的测量方法 (7)3.2两段母线电压频率的切换方法 (7)3.3启动元件 (8)3.4低频动作原理 (8)3.5低压动作原理 (11)4硬件原理说明 (14)4.1硬件基本构成 (14)4.2各插件原理说明 (20)5定值内容及整定说明 (27)5.1装置参数及整定说明 (27)5.2控制定值及整定说明 (27)5.3出口组态定值及整定说明 (31)6软件结构及操作说明 (34)6.1软件结构 (34)6.2面板操作 (35)7装置可靠性说明 (37)附录1装置调试大纲 (38)附1.1出厂调试项目 (38)附1.2现场安装调试及试验项目 (39)附1.3装置的试运行与正式投运 (40)附录2装置运行与维护注意事项 (40)附2.1正常运行中的巡视和检查 (40)附2.2母线操作时的注意事项 (41)附2.3电网发生事故时，应及时检查装置动作情况 (41)附2.4装置出现异常告警时的检查 (41)附2.5关于定值修改需要注意的问题 (41)附2.6装置的定期试验检查 (41)附2.7线路操作时的注意事项 (42)附2.8旁路操作时的注意事项 (42)附2.9稳定控制装置检验规定 (42)附录3订货须知 (44)特别说明 (46)UFV-200A型频率电压紧急控制装置技术及使用说明书1概述根据电力系统对安全自动装置的需求，我公司成功地将原有的UFV-2系列装置升级为UFV-200系列装置。

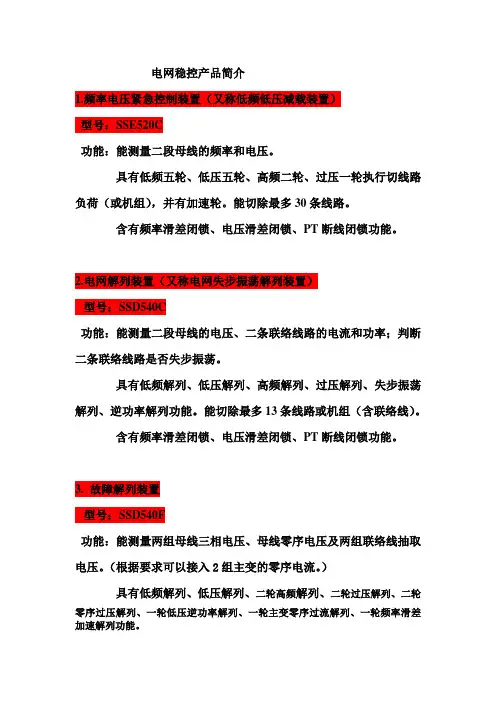

电网稳控产品简介1.频率电压紧急控制装置（又称低频低压减载装置）型号：SSE520C功能：能测量二段母线的频率和电压。
具有低频五轮、低压五轮、高频二轮、过压一轮执行切线路负荷（或机组），并有加速轮。
能切除最多30条线路。
含有频率滑差闭锁、电压滑差闭锁、PT断线闭锁功能。
2.电网解列装置（又称电网失步振荡解列装置）型号：SSD540C功能：能测量二段母线的电压、二条联络线路的电流和功率；判断二条联络线路是否失步振荡。
具有低频解列、低压解列、高频解列、过压解列、失步振荡解列、逆功率解列功能。
能切除最多13条线路或机组（含联络线）。
含有频率滑差闭锁、电压滑差闭锁、PT断线闭锁功能。
3. 故障解列装置型号：SSD540F功能：能测量两组母线三相电压、母线零序电压及两组联络线抽取电压。
（根据要求可以接入2组主变的零序电流。
）具有低频解列、低压解列、二轮高频解列、二轮过压解列、二轮零序过压解列、一轮低压逆功率解列、一轮主变零序过流解列、一轮频率滑差加速解列功能。
含有PT断线闭锁功能。
一般用于电网发生故障时能够迅速解列地方小电源、提高终端变电站的联络线重合闸成功率。
4.变压器（或线路）过负荷联切装置（又称电网安全稳定控制装置）型号：SSC510D功能：能测量两个元件（主变或联络线）的功率。
能根据两个元件（主变或联络线）的过负荷情况执行低频减载五轮、低压减载五轮联切负荷。
5. 电网安全稳定控制装置型号：SSC510系列（含SSC510F、SSC510X、SSC510XA）能解决系统安全稳定控制的一切问题。
6. 远跳判别装置型号：SSR530功能：线路远跳就地判别功能。
江苏：变压器过负荷联切装置SSD510D；低频低压减载装置SSE520C、SSE520LU；电网振荡解列装置SSD540C；故障解列装置SSD540F；线路远跳判别装置SSR530；江苏电网内31套，江苏用户工程41套，全国2974套。

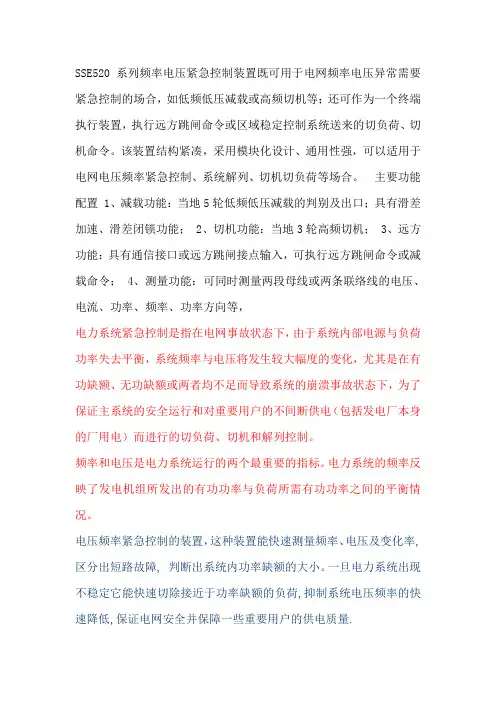

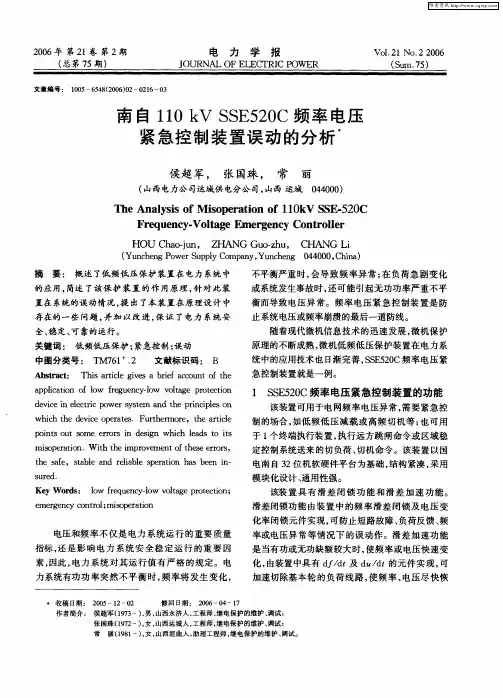

SSE520系列频率电压紧急控制装置既可用于电网频率电压异常需要紧急控制的场合，如低频低压减载或高频切机等；还可作为一个终端执行装置，执行远方跳闸命令或区域稳定控制系统送来的切负荷、切机命令。
该装置结构紧凑，采用模块化设计、通用性强，可以适用于电网电压频率紧急控制、系统解列、切机切负荷等场合。
主要功能配置 1、减载功能：当地5轮低频低压减载的判别及出口；具有滑差加速、滑差闭锁功能； 2、切机功能：当地3轮高频切机； 3、远方功能：具有通信接口或远方跳闸接点输入，可执行远方跳闸命令或减载命令； 4、测量功能：可同时测量两段母线或两条联络线的电压、电流、功率、频率、功率方向等，电力系统紧急控制是指在电网事故状态下，由于系统内部电源与负荷功率失去平衡，系统频率与电压将发生较大幅度的变化，尤其是在有功缺额、无功缺额或两者均不足而导致系统的崩溃事故状态下，为了保证主系统的安全运行和对重要用户的不间断供电（包括发电厂本身的厂用电）而进行的切负荷、切机和解列控制。
频率和电压是电力系统运行的两个最重要的指标。
电力系统的频率反映了发电机组所发出的有功功率与负荷所需有功功率之间的平衡情况。
电压频率紧急控制的装置，这种装置能快速测量频率、电压及变化率, 区分出短路故障, 判断出系统内功率缺额的大小。
一旦电力系统出现不稳定它能快速切除接近于功率缺额的负荷,抑制系统电压频率的快速降低,保证电网安全并保障一些重要用户的供电质量.DPY-3x 频率电压稳定控制装置功能特点·测量安装点母线的频率、电压以及它们的变化率·用于频率、电压紧急控制，具有低频、低压、过频、过压等频率电压控制功能·在电力系统由于有功缺额引起频率下降时，装置自动根据频率降低值切除部分电力用户负荷；在有功功率过剩出现频率上升时装置自动根据频率升高值自动切除部分电源，使系统的电源与负荷重新平衡。
·当电力系统有功缺额较大时，具有根据df/dt 加速切负荷的功能，在切第一轮时可加速切第二轮，尽早制止频率的下降；当电力系统有功剩余较大时，具有根据df/dt 加速切的功能，在切第一轮时可加速切第二轮，尽早制止频率的上升。

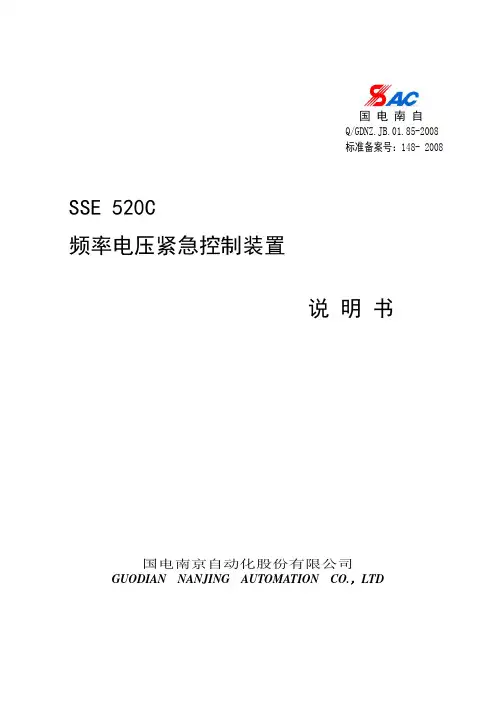

国电南自Q/GDNZ.JB.01.85-2008标准备案号：148- 2008SSE 520C频率电压紧急控制装置说明书国电南京自动化股份有限公司GUODIAN NANJING AUTOMATION CO.，LTDSSE 520C频率电压紧急控制装置说明书V 3.1国电南京自动化股份有限公司2010年5月安全声明为了安全、正确、高效地使用本装置，请务必阅读以下重要信息：1)装置的安装调试应由专业人员进行；2)装置上电使用前仔细阅读说明书。
应遵照国家和电力行业相关规程，并参照说明书对装置进行操作、调整和测试。
如有随机材料，相关部分以资料为准；3)装置上电前，应明确连线与正确示图相一致；4)装置应可靠接地；5)装置施加的额定操作电压应该与铭牌上的标识一致；6)严禁无防护措施触摸电子器件，严禁带电拔插模件；7)接触装置端子，要防止电触击；8)如要拆装装置，必须保证断开所有的外部端子连接，或者切除所有输入激励量。
否则，触及装置内部的带电部分，将可能造成人身伤害；9)对装置进行测试时，应使用可靠的测试仪；10)装置操作密码为：99。
版本声明●本说明书适用于基本型的SSE 520C频率电压紧急控制装置，如基本型的SSE 520C装置无法满足需求以随装置提供的工程说明为准，本说明书仅供参考。
●本说明书包含技术内容介绍、使用说明和现场验收说明。
●本说明书适用于SSE 520C频率电压紧急控制装置V3.15版本保护软件。
产品说明书版本修改记录表* 业务联系及服务电话：(025) 51183779传真：（025）51183776* 本说明书可能会被修改，请注意核对实际产品与说明书的版本是否相符，本公司根据用户需求采用最新或合适版本。
* 2010年3月第十一版第一次印刷* 国电南自技术部监制目录安全声明版本声明1 装置简介 (1)1.1主要用途 (1)1.2基本功能及技术特点 (1)2 技术参数 (3)2.1额定电气参数 (3)2.2主要技术指标 (3)2.3环境条件 (3)2.4绝缘性能 (4)2.5耐湿热性能 (4)2.6电磁兼容性 (4)2.7机械性能 (4)3 功能及原理 (5)3.1测量元件 (5)3.2起动元件 (5)3.3闭锁元件 (5)3.4低频减载原理 (5)3.5低压减载原理 (6)3.6双母判别 (8)3.7短路闭锁 (8)3.8TV自检 (8)4 装置构成 (9)4.1装置的构成特点 (9)4.2装置安装尺寸 (9)4.3面板背板布置 (10)5 硬件说明 (11)5.1主要模件介绍 (11)5.2装置端子说明 (15)5.3可靠性设计 (20)6 定值整定及说明 (21)6.1定值清单 (21)6.2控制字及出口字的整定说明 (23)7 装置使用及调试说明 (25)7.1基本操作 (25)7.2主要功能操作说明 (29)7.3装置测试及维护 (32)1 装置简介1.1 主要用途SSE 520C频率电压紧急控制装置用于极端紧急情况下的电网频率电压紧急控制。
失步解列及频率电压紧急控制装置检修作业指导书本页仅作为文档页封面，使用时可以删除This document is for reference only-rar21year.MarchQ/CDT 辽宁大唐国际锦州热电有限责任公司企业标准(辽宁大唐国际锦州热电有限责任公司)发布目录1 范围 (1)2 本指导书涉及的资料和图纸 (1)3 安全措施 (1)3.1 严格执行《电业安全工作规程》 (1)3.2 检修该设备必须遵循的其他安全措施 (1)3.2.1 检修过程中需要注意的事项 (1)3.2.3 验收过程中需要注意的事项 (1)3.2.4 试运过程中需要注意的事项 (1)3.2.5 修后交接需要注意的事项 (2)4 备品备件清单 (2)5 修前准备 (2)6 检修工序及质量标准 (2)6.1 执行安全措施 (2)6.2 设备二次、保护元件及回路检查和清扫 (3)6.3 保护装置校验 (3)6.4 CT二次回路直阻检查 (12)表6.4.1 CT回路直阻测试记录 (12)6.6 定值复查及现场清理 (14)6.7 工作终结终结工作票。
(14)7 发现缺陷及处理情况 (14)不符合项目处理单 (17)完工报告单 (18)质量签证单 (20)失步解列及频率电压紧急控制装置检修作业指导书1 范围本作业指导书规定了失步解列及频率电压紧急控制装置及二次回路检修工作涉及的技术资料和图纸、安全措施、备品备件、现场准备及工具、工序及质量标准和检修记录等相关的技术标准。
本指导书适用于失步解列及频率电压紧急控制装置及二次回路检修工作。
检修地点在220KV主厂房6米网络继电器室失步解列及频率电压紧急控制装置柜区域。
检修的项目为设备二次及保护回路清扫、检查、保护装置校验传动工作，对元件及回路进行检查、检修，并对已发现的问题进行处理。
2 本指导书涉及的资料和图纸下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
光伏电站项目序号负责专业项目验收要求页码1. 继电保护故障录波设备安装故障滤波装置，能够记录故障前10s到故障后60s的情况，并按省调要求将数据传至所属地调。
P5~P62. 继电保护继电保护及重合闸装置110KV及以下按直配线配置。
P6~P73. 继电保护安全与保护1）光伏电站具备一定的过电流能力，在120%额定电流下，能够连续可靠工作时间应不小于1分钟。
2）不可逆并网方式并网的光伏电站，应配置逆向功率保护设备。
当逆向电流超过额定输出的5%时，光伏电站应在0.5s—2s内停止向电网线路送电。
3）光伏电站应具备防孤岛保护功能。
公用电网继电保护装置能够保障公用电网故障时切除光伏电站，光伏电站可不设置防孤岛保护。
P7~P84. 运行方式光伏电站频率保护参数1）48HZ—49.5HZ频率范围内，每次频率低于49.5HZ时要求至少能运行10min。
2）49.5HZ—50.2HZ频率范围内连续运行。
3）50.2HZ—50.5HZ频率范围内，每次频率高于51.2HZ时要求至少能连续运行2min，但同时具备0.2s内停止向电网线路送电的能力。
P8~P105. 运行方式无功补偿装置类型、补偿容量1）安装具有自动电压调节能力的动态无功补偿装置，其无功补偿类型、响应时间以及控制策略等满足省调要求。
2）容性无功容量不小于光伏电站总容量的+25%，感性无功容量不小于光伏电站总容量的－12.5%。
3）能够实现无功补偿装置运行状态动态监控功P10~P11能。
6. 运行方式主变类型、容量配置有载升压变，变化比和容量满足要求。
P127. 调度运行调度命名、主接线方式、接入电压等级1）光伏电站与电网的连接方式、电气主接线方式、出线电压等级、出线方向（落点）和出线回路数与并网调度协议一致，符合公司接入系统批复文件。
2）设备命名与省、地调调度命名一致。
P128. 调度运行太阳能电池组件、逆变器等主设备明细太阳能电池组件、逆变器等主设备技术参数，与并网调度协议一致。
电压扰动发生装置使用手册( INSTRUCTION BOOK )前言本手册属于用户文件。
手册为用户了解和使用本产品提供了足够的信息。
为了安全可靠地使用本产品，充分发挥利用本产品设计先进、功能丰富的特点，强烈建议深入阅读本手册的各项内容，特别是有关安全规程和警告的部分。
您也可以从以下渠道获得完善有效的信息。
当地办事处请联系您所在地区的办事处，咨询有关服务、价格和调试事宜。
如果您在阅读本手册时有任何困惑之处，请按上面的联系方式垂询，我们将热情回应您的问题！安全须知●在安装和操作此装置前，应仔细阅读本用户手册。
手册包含了有利于设备发挥完好性能、避免错误操作的必备信息。
●本安全须知适用于对此装置的所有操作；忽略它们能导致设备受损、并造成人身伤害甚至死亡。
●只允许熟悉电气相关规章制度、专业从事电气方面工作，并经过认证的专业人员安装和维护本设备。
●请勿在带电状态维护装置，除手册中特殊说明外。
●要严格按照本手册的接线说明进行操作，错误接线可能导致装置的损坏，也可能导致一些与之连接设备的损坏。
●使用手册的内容描述了产品的特性，但是通常不是产品的保证书。
使用中如果存在任何疑问，请及时向本公司提出。
●请按照相关法律、法规条款处理包装废弃物。
以下的“警告”、“注意”和“提示”是为了您的安全而提出的，是防止设备及与其并联的部件受到损伤而采取的一些措施。
在处理装置相关事项时，通常都要涉及本节中列出的“警告”、“注意”和“提示”，它们分为以下几类：常规、运输和存放、调试、操作、维修。
请仔细阅读这些“警告”、“注意”和“提示”，因为它们为您提供了人身安全的保障，并且有助于延长装置的使用寿命。
常规相关警告●只有经过认证合格的专业人员才允许操作本设备，并且在使用设备之前要熟悉本手册中所有的安全说明和有关安装、操作和维护的规定。
●正确地进行搬运、装卸、就位、安装和操作维护，是实现本设备安全、成功投运的可靠保证。
●接线时要严格依照接线说明进行操作，确保输入电源的正确接入，以及输出线路的正确连接。
