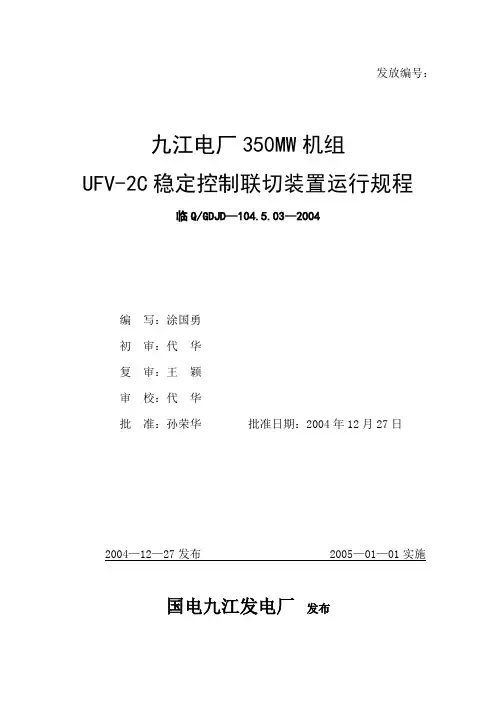

发放编号：九江电厂350MW机组UFV-2C稳定控制联切装置运行规程临Q/GDJD—104.5.03—2004编写：涂国勇初审：代华复审：王颖审校：代华批准：孙荣华批准日期：2004年12月27日2004—12—27发布 2005—01—01实施国电九江发电厂发布九江电厂三期UFV-2C稳定控制联切装置运行规程一．装置的配置构成和功能我厂Ⅲ期浔南线跳闸联切装置由双套UFV-2C稳定控制装置（第一层为＃1装置、第二层为＃2装置）、打印机和压板构成，装于我厂三期GYTS远方收信柜上，两套UFV-2C 稳定控制装置并列运行构成双机系统，各套装置开入和输入独立。
当浔南线故障或无故障跳闸时，联切线路所挂机组。
二．省调稳措装置调度范围江西省调负责九江电厂浔南线跳闸联切装置本身的投退及装置中＃5机或＃6机允许切机压板和切机出口压板的投退，并将压板的投退令下达给九江电厂三期。
三．运行规定1、当九江电厂三期采用220KV分母线特殊运行方式，即1台350MW机组经浔南线接入系统方式时，本装置投入运行。
2、正常时，两套UFV-2C装置同时投入，并列运行，无主╱辅切换。
当＃5机经浔南线接入系统方式时，投入＃5机允许切机压板和切机出口压板（1FLP、3FLP、1LP1、5LP1）。
当＃6机经浔南线接入系统方式时，投入＃6机允许切机压板和切机出口压板（2FLP、4FLP、2LP1、6LP1）。
当其中一套装置故障、调试或定检时，退出本套装置的允许切机压板和切机出口压板（＃1装置：1FLP、2FLP、1LP1、2LP1；＃2装置：3FLP、4FLP、5LP1、6LP1）。
3、在我厂三期采用220KV分母线特殊运行方式期间，若浔南线由旁路代运行，本装置退出。
4、装置故障时，退出相应故障装置的允许切机压板和切机出口压板，通知继保人员立即处理，并根据调度管辖范围，向网调和省调值班调度员报告。
四、正常运行中的巡视和检查运行人员应每日到装置安装处巡视检查一次。

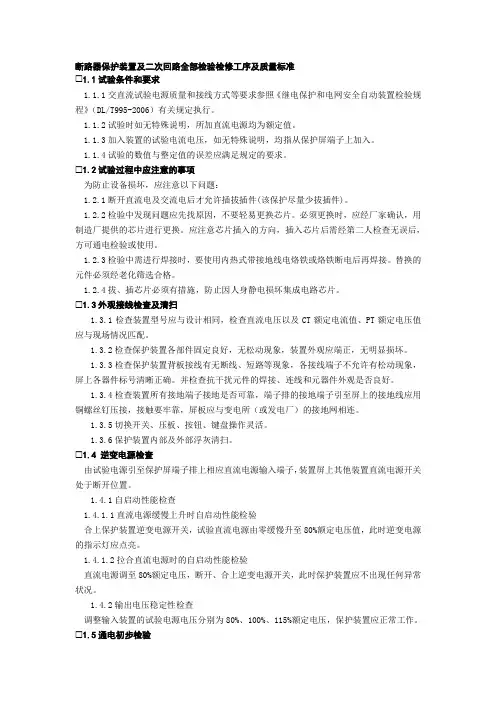

断路器保护装置及二次回路全部检验检修工序及质量标准1.1试验条件和要求1.1.1交直流试验电源质量和接线方式等要求参照《继电保护和电网安全自动装置检验规程》（DL/T995-2006）有关规定执行。
1.1.2试验时如无特殊说明，所加直流电源均为额定值。
1.1.3加入装置的试验电流电压，如无特殊说明，均指从保护屏端子上加入。
1.1.4试验的数值与整定值的误差应满足规定的要求。
1.2试验过程中应注意的事项为防止设备损坏，应注意以下问题：1.2.1断开直流电及交流电后才允许插拔插件(该保护尽量少拔插件)。
1.2.2检验中发现问题应先找原因，不要轻易更换芯片。
必须更换时，应经厂家确认，用制造厂提供的芯片进行更换。
应注意芯片插入的方向，插入芯片后需经第二人检查无误后，方可通电检验或使用。
1.2.3检验中需进行焊接时，要使用内热式带接地线电烙铁或烙铁断电后再焊接。
替换的元件必须经老化筛选合格。
1.2.4拔、插芯片必须有措施，防止因人身静电损坏集成电路芯片。
1.3外观接线检查及清扫1.3.1检查装置型号应与设计相同，检查直流电压以及CT额定电流值、PT额定电压值应与现场情况匹配。
1.3.2检查保护装置各部件固定良好，无松动现象，装置外观应端正，无明显损坏。
1.3.3检查保护装置背板接线有无断线、短路等现象，各接线端子不允许有松动现象，屏上各器件标号清晰正确。
并检查抗干扰元件的焊接、连线和元器件外观是否良好。
1.3.4检查装置所有接地端子接地是否可靠，端子排的接地端子引至屏上的接地线应用铜螺丝钉压接，接触要牢靠，屏板应与变电所（或发电厂）的接地网相连。
1.3.5切换开关、压板、按钮、键盘操作灵活。
1.3.6保护装置内部及外部浮灰清扫。
1.4 逆变电源检查由试验电源引至保护屏端子排上相应直流电源输入端子，装置屏上其他装置直流电源开关处于断开位置。
1.4.1自启动性能检查1.4.1.1直流电源缓慢上升时自启动性能检验合上保护装置逆变电源开关，试验直流电源由零缓慢升至80%额定电压值，此时逆变电源的指示灯应点亮。
失步解列及频率电压紧急控制装置检修作业指导书本页仅作为文档页封面，使用时可以删除This document is for reference only-rar21year.MarchQ/CDT 辽宁大唐国际锦州热电有限责任公司企业标准(辽宁大唐国际锦州热电有限责任公司)发布目录1 范围 (1)2 本指导书涉及的资料和图纸 (1)3 安全措施 (1)3.1 严格执行《电业安全工作规程》 (1)3.2 检修该设备必须遵循的其他安全措施 (1)3.2.1 检修过程中需要注意的事项 (1)3.2.3 验收过程中需要注意的事项 (1)3.2.4 试运过程中需要注意的事项 (1)3.2.5 修后交接需要注意的事项 (2)4 备品备件清单 (2)5 修前准备 (2)6 检修工序及质量标准 (2)6.1 执行安全措施 (2)6.2 设备二次、保护元件及回路检查和清扫 (3)6.3 保护装置校验 (3)6.4 CT二次回路直阻检查 (12)表6.4.1 CT回路直阻测试记录 (12)6.6 定值复查及现场清理 (14)6.7 工作终结终结工作票。
(14)7 发现缺陷及处理情况 (14)不符合项目处理单 (17)完工报告单 (18)质量签证单 (20)失步解列及频率电压紧急控制装置检修作业指导书1 范围本作业指导书规定了失步解列及频率电压紧急控制装置及二次回路检修工作涉及的技术资料和图纸、安全措施、备品备件、现场准备及工具、工序及质量标准和检修记录等相关的技术标准。
本指导书适用于失步解列及频率电压紧急控制装置及二次回路检修工作。
检修地点在220KV主厂房6米网络继电器室失步解列及频率电压紧急控制装置柜区域。
检修的项目为设备二次及保护回路清扫、检查、保护装置校验传动工作，对元件及回路进行检查、检修，并对已发现的问题进行处理。
2 本指导书涉及的资料和图纸下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。

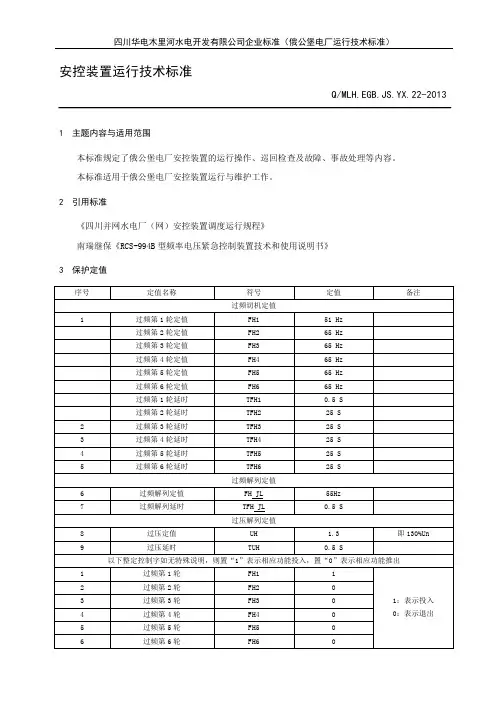

安控装置运行技术标准Q/MLH.EGB.JS.YX.22-20131 主题内容与适用范围本标准规定了俄公堡电厂安控装置的运行操作、巡回检查及故障、事故处理等内容。
本标准适用于俄公堡电厂安控装置运行与维护工作。
2 引用标准《四川并网水电厂（网）安控装置调度运行规程》南瑞继保《RCS-994B 型频率电压紧急控制装置技术和使用说明书》 3 保护定值序号定值名称符号 定值备注过频切机定值1 过频第1轮定值 FH1 51 Hz 过频第2轮定值 FH2 65 Hz 过频第3轮定值 FH3 65 Hz 过频第4轮定值 FH4 65 Hz 过频第5轮定值 FH5 65 Hz 过频第6轮定值 FH6 65 Hz 过频第1轮延时 TFH1 0.5 S 过频第2轮延时 TFH2 25 S 2 过频第3轮延时 TFH3 25 S 3 过频第4轮延时 TFH4 25 S 4 过频第5轮延时 TFH5 25 S 5过频第6轮延时TFH6 25 S过频解列定值6 过频解列定值 FH JL 55Hz 7过频解列延时TFH JL 0.5 S过压解列定值8 过压定值 UH 1.3 即130%Un9过压延时TUH0.5 S以下整定控制字如无特殊说明，则置“1”表示相应功能投入，置“0”表示相应功能推出1 过频第1轮 FH1 1 1：表示投入 0：表示退出2 过频第2轮 FH2 03 过频第3轮 FH3 04 过频第4轮 FH4 05 过频第5轮 FH5 0 6过频第6轮FH67 过频解列FH JL 18 过压解列UH 1注：过频1-6轮动作时切除发电机出口开关；过频解列、过压解列动作时切除220kV俄木线251开关。
4 运行规定及要求4.1 安装于我厂的RCS-994B型频率电压紧急控制装置，调度命名为：俄公堡安控装置。
4.2 按四川并网水电厂（网）安控装置要求，我厂安控装置均配置了过频切机、过频解列以及过压解列功能。
过频切机功能可切除电厂所有机组，过频、过压解列功能可解列并网线路。

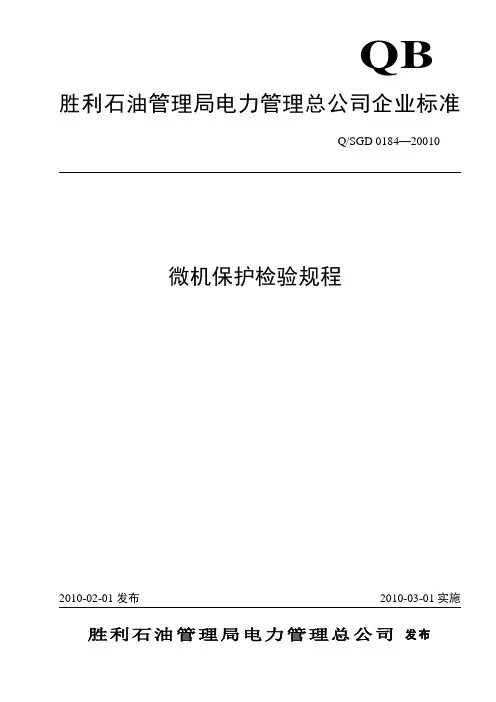

QB微机保护检验规程胜利石油管理局电力管理总公司发布目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 总则 (1)4 检验种类及周期 (1)5 检验前的准备工作 (3)6 电流、电压互感器的检验 (3)7 二次回路检验 (4)8 屏柜及装置检验 (5)前言随着微机保护装置在胜利油田电力系统中广泛应用，微机保护及其二次回路接线检验规程没有统一的标准。
结合电力管理总公司目前广泛使用的微机型保护装置的特点以及设计、运行管理和现场检验的经验。
为了适应微机保护及其二次回路接线调试、验收的需要,保证电力系统的安全稳定运行制定本规程。
本标准由胜利石油管理局电力管理总公司标准化委员会提出并归口。
本标准由胜利石油管理局电力管理总公司修试中心负责起草。
本标准主要起草人：李兆军张志刚微机保护检验规程1 范围本标准规定了微机保护及其二次回路接线（以下简称微机保护）检验的周期、内容及要求。
本标准适用于胜利石油管理局所辖变电站、配电室的微机保护的检验。
有关设计、安装调试单位及部门均应遵守本规程。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB50171—1992 电气装置安装工程盘、柜及二次回路结线施工及验收规范GB/T7261-2000 继电器及继电保护装置基本试验方法GB14285—93(2002) 继电保护和安全自动装置技术规程GB/T14598-1998 电气继电器GB/T15145-1994 微机线路保护装置通用技术条件DL400-1991 继电保护和安全自动装置技术规程DL/T478-2001 静态继电保护及安全自动装置通用技术条件DL/T527-2002 静态继电保护装置逆变电源技术条件DL/T587-96 微机继电保护装置运行管理规程DL/T995—2006 继电保护及电网安全自动装置检验规程3 总则本标准是微机保护在检验过程中应遵守的基本原则。

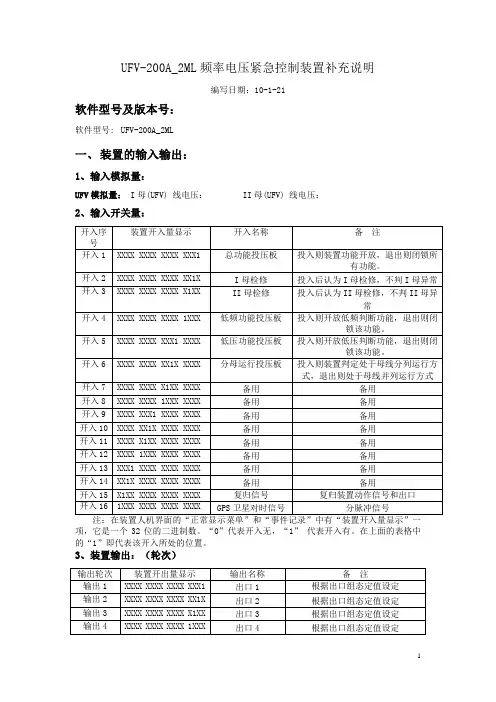

UFV-200A_2ML频率电压紧急控制装置补充说明编写日期：10-1-21软件型号及版本号：软件型号:UFV-200A_2ML一、装置的输入输出：1、输入模拟量：UFV模拟量：I母(UFV) 线电压： II母(UFV) 线电压：2、输入开关量：项，它是一个32位的二进制数。
“0”代表开入无，“1”代表开入有。
在上面的表格中的“1”即代表该开入所处的位置。
3、装置输出：（轮次）项，它是一个16位的二进制数。
“0”代表开出无，“1”代表开出有。
在上面的表格中的“1”即代表该开出所处的位置。
二、异常判据三、装置功能UFV-200A_2ML型频率电压紧急控制装置同时测量两段母线电压，既能适应两段母线并列运行方式，也能适应两段母线分列运行方式，具有广泛的适应性。
注：分列运行时，各段母线判断完全独立，逻辑判断原理完全相同；并列运行时如果两段母线均正常则需两段同时满足动作条件再判断出口。
出口总共分16轮，可通过输出组态定值进行设置。
母线并列运行时，电压、频率的切换：在两段母线并列运行时，存在以下几种情况。
１．两段母线测量值都正常；２．一母测量值不正常，二母测量值正常；３．二母测量值不正常，一母测量值正常；４．一母和二母的测量值都不正常。
a.两段母线的测量值都正常一母和二母都满足各自的动作条件时，装置动作出口。
b.一母测量值不正常，二母测量值正常二母满足动作条件时，装置动作出口。
c.二母测量值不正常，一母测量值正常一母满足动作条件时，装置动作出口。
d.一母和二母的测量值都不正常装置闭锁出口。
请务必注意：并列运行方式下，应确保两段母线的控制定值相同，尤其是功能投退定值必须保持一致。
装置动作出口时同时输出一母出口组态定值整定的出口和二母出口组态定值整定的出口。
3.1低频功能的说明3.1.1 低频自动减载的判别式f≤fqls、 t≥tfqls 低频启动↓ f≤fls1、 t≥tfls1 低频第一轮动作若 dfls1 ≤-df／dt＜dfls2 、t≥tfld1 低频切第一轮,加速切第二轮若 dfls2 ≤-df／dt＜dfls3 、t≥tfld2 低频切第一轮,加速切第二、三轮↓ f≤fls2、 t≥tfls2 低频第二轮动作↓ f≤fls3、 t≥tfls3 低频第三轮动作↓ f≤fls4、 t≥tfls4 低频第四轮动作↓ f≤fls5、 t≥tfls5 低频第五轮动作以上五轮按箭头顺序动作。
第十一章DZ-200、DZJ-200、DZB-200、DZS-200、DZK-200
系列中间继电器
第十一章DX-11型信号继电器
第十一章CJ-1型冲击继电器
第四篇继电保护及自动装置校验规程
（五）
六、整组伏安特性检验
曲线1、2之间的范围为执行元件动作值取下限（220毫伏、1.5伏）和动作安匝数为64安匝时，能够满足直流助磁特性和可靠系数要求的伏安特性合格范围。
曲线3、4之间的范围为执行元件值取上限（230毫伏、1.56伏）和动作安匝数为56安匝时，能够满足直流助磁特性和可靠系数要求的伏安特性合格范围。
如果执行元件值和动作安匝为其它中间数值，则伏安特性合格范围在上述曲线之间。
如果伏安特性曲线处在合格范围之外，就不能同时满足直流助磁特性和可靠系数的要求，需要对伏安特性进行调整。
七、整定位置下动作安匝检验
要求个绕组整定螺钉接触可靠，动作安匝为60±4安匝。
八、带负荷检查
测量继电器二次绕组端子上的不平衡电压，在额定负荷下，不平衡电压不得超过0.15伏。
九、试验方法：
1、执行元件动作值检验：
电流：加4-6端子；接点：10-12
电压：加4-6端子；接点：10-12
2、差动绕组动作安闸检验：
加1-3端子，6-8短接。
3、伏安特性试验：
电流加1-3；电压加4-6；6-8短接。
4、直流助磁特性试验：
直流加1-3；交流加5-9；6-8短接。
5、平衡绕组安闸检验：（短路绕组放在C-C位置）
平衡绕组Ⅰ加1-9；平衡绕组Ⅱ加1-7；3-5短接6-8短接
十、试验仪器：综合试验车。
目录第二篇电气二次系统校验规程第一章PSL—602纵联距离保护装置校验规程 (1)第一节一般性检查 (1)第二节通电检查 (1)第三节开入量变位检查 (2)第四节D/A数据采集系统检查 (2)第五节模拟量输入的相量特性检查 (3)第六节保护定值校验 (4)第七节手合、重合加速故障功能检查 (6)第八节PT断线自动投入电流保护检查 (7)第九节校验重合闸 (7)第十节接点检查 (7)第十一节NCS信号 (7)第十二节与断路器失灵保护的联动试验 (7)第十三节带开关整组传动 (7)第十四节通道联调 (7)第十五节CT二次负担测试 (7)第十六节保护装置带负荷试验 (8)第十七节带负荷相量检查 (8)第二章PSL-631断路器失灵保护装置校验规程 (9)第一节外观检查 (9)第二节绝缘检查 (9)第三节CRC校验码检查 (9)第四节开入量检查 (9)第五节零漂检查 (9)第六节采样精度调整 (9)第七节定值输入 (9)第八节失灵保护定值及功能测试 (9)第九节接点检查 (11)第十节检查去NCS事件记录信号及远动信号 (11)第十一节检查打印功能 (11)第十二节带开关整组传动 (11)第十三节打印检查 (11)第十四节CT直流回路电阻测试 (11)第十五节向量检查 (11)第十六节CZX-12R型分相操作箱及开关二次回路试验 (11)第三章RCS—931A纵联差动保护装置校验规程 (13)第一节一般性检查 (13)第二节通电检查 (13)第三节开入量变位检查 (14)第四节D/A数据采集系统检查 (14)第五节模拟量输入的相量特性检查 (15)第六节保护功能校验 (15)第七节手合、重合加速故障功能检查 (18)第八节PT断线自动投入电流保护检查 (18)第九节校验重合闸 (18)第十节接点检查 (18)第十一节NCS信号 (18)第十二节与断路器失灵保护的联动试验 (18)第十三节带开关整组传动 (19)第十四节通道联调 (19)第十五节CT回路直阻及二次负担测试 (19)第十六节保护装置带负荷试验 (19)第十七节带负荷相量检查 (20)第十八节结论 (20)第一节外观检查 (21)第二节回路绝缘检查 (21)第三节CRC校验码 (21)第四节开入量检查 (21)第五节零漂检查 (21)第六节采样精度调整 (22)第七节定值校验 (23)第八节接点检查 (24)第九节中央信号 (24)第十节打印检查 (24)第十一节带开关整组传动 (24)第十二节CT回路直阻及二次负担测试 (24)第十三节保护装置带负荷试验 (25)第十四节结论 (25)第五章BP-2B型母差保护装置校验规程 (35)第一节外观检查 (35)第二节回路绝缘检查 (35)第三节开入量检查 (35)第四节零漂检查 (35)第五节采样精度调整 (36)第六节定值校验 (36)第七节接点检查 (37)第八节NCS信号 (37)第九节打印检查 (37)第十节带开关整组传动 (38)第十一节CT回路直阻及二次负担测试 (38)第十二节保护装置带负荷试验 (38)第十三节结论 (39)第一节外观检查 (40)第二节回路绝缘检查 (40)第三节CRC校验码检查 (40)第四节开入量检查 (40)第五节定值校验 (40)第六节保护检验 (40)第七节接点检查 (41)第八节NCS事件记录信号及远动信号检查 (41)第九节带开关整组传动 (42)第十节CT回路直阻及二次负担测试 (42)第十一节保护装置带负荷试验 (42)第十二节结论 (42)第十三节WBC-11型三相操作箱及二次回路检验 (42)第七章发变组保护校验规程 (44)第一节常规性能检验 (44)第二节电气性能检验 (45)第三节保护检验 (46)第四节整组传动 (56)第五节启动试验 (57)第六节结论 (58)第八章启备变保护校验规程 (59)第一节常规性能检验 (59)第二节电气性能检验 (60)第三节保护检验 (61)第三节整组传动 (64)第五节结论 (65)第九章NCS校验规程 (66)第一节通用部分 (66)第三节220KV母联母设测控柜 (69)第四节220KV线路测控柜 (70)第五节遥控功能试验及五防逻辑检查 (73)第六节主机工作站调试 (75)第十章R-R励磁调节器校验规程 (78)第一节概述 (78)第二节设备参数 (78)第三节维护 (79)第四节大修检修工艺 (82)第十一章发电机同期装置校验规程 (92)第一节概况 (92)第二节装置的主要功能 (92)第三节检修周期 (92)第四节装置校验 (92)第五节一般性检查 (92)第六节装置检查 (93)第七节通道检查 (93)第八节通道试验 (94)第九节发电机定值校验 (94)第十节6KVA段工作 (95)第十一节6KVA段备用 (95)第十二节6KVB段工作 (96)第十三节6KVB段备用 (96)第十四节合闸时间测试 (96)第十五节自动投入同期回路检查 (97)第十六节核相检查及假同期试验 (99)第十七节结论 (100)第十二章WDZ－431电动机差动保护装置校验规程 (129)第二节装置通电检查 (129)第三节装置校验 (129)第四节传动试验 (130)第五节信号检查 (130)第十三章WDZ－430电动机综合保护装置校验规程 (132)第一节一般性检查 (132)第二节装置通电检查 (132)第三节装置校验 (132)第四节传动试验 (134)第五节信号检查 (134)第十四章WDZ－440变压器综合保护装置校验规程 (136)第一节一般性检查 (136)第二节装置通电检查 (136)第三节装置校验 (136)第四节传动试验 (139)第五节信号检查 (139)第十五章厂用电快切装置校验规程 (141)第一节装置检查 (141)第二节测量试验 (141)第三节外部手动切换 (142)第四节自动切换 (144)第五节厂用B段切换装置 (146)第六节去耦合 (148)第七节快切装置与主控传动试验及DCS信号检查 (149)第八节结论 (150)第九节漳山电厂MFC2000-2 6KV微机快速切换装置定值 (150)第十六章发变组故障录波装置校验规程 (155)第一节概述 (155)第三节通电检查 (155)第四节数据采集系统检查 (155)第五节开关量及信号传动 (160)第六节结论 (160)第十七章DPR-1型故障录波器校验规程 (164)第一节装置外观及接线检查 (164)第二节绝缘电阻测试 (164)第三节通电检查 (164)第四节零漂测试 (164)第五节采样测试 (165)第六节定值校验 (166)第七节开关量通道及其起动录波检查 (168)第八节NCS信号传动 (168)第九节GPS时钟对时 (168)第十节保护装置带负荷试验 (168)第十一节结论 (168)第十八章直流系统校验规程 (169)第一节总则 (169)第二节高频开关电源型充电装置的运行和检修 (169)第三节GFM蓄电池检修规程 (170)第二篇电气二次系统校验规程第一章 PSL—602纵联距离保护装置校验规程第一节一般性检查1.1 检查保护装置的硬件配置，标注及接线等应符核图纸要求。

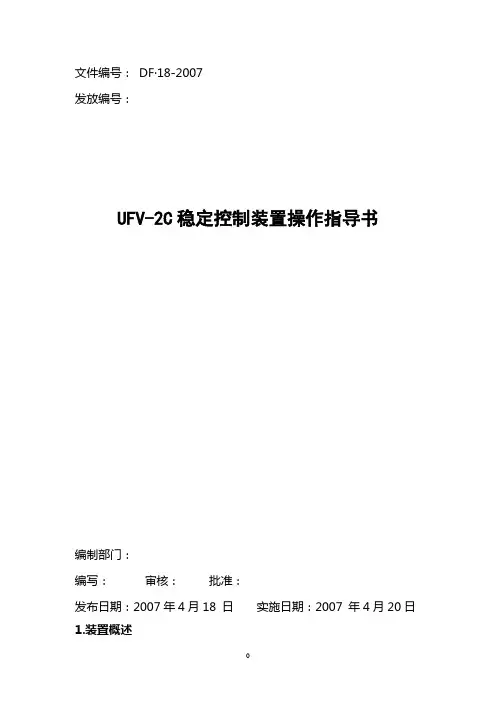

文件编号： DF〃18-2007发放编号：UFV-2C稳定控制装置操作指导书编制部门：编写：审核：批准：发布日期：2007年4月18 日实施日期：2007 年4月20日1.装置概述我中心711/712线路过载切机装置安装在振荡解列装置屏第一层，采用的是由南京南瑞集团公司生产的UFV-2C型设备跳闸、过载及频率电压紧急控制装置（简称稳定控制装置或切机装置）。
2.装置功能2.1当110kV线路过流达到定值时，本装置启动其出口回路，通过负荷监控系统实现切除投入压板所对应的发电机；2.2当110kV母联710开关代线路开关运行时，可投入压板，装置自动监视被代线路的过流情况，实现旁路切换功能；2.3 具有事件记录、数据记录、自检、打印、异常报警等功能。
3.装置面板指示灯及屏后控制开关3.1主机面板指示灯3.1.1运行——装置正常运行时该灯亮；3.1.2启动——装置满足启动条件时该灯亮；3.1.3动作——保护动作时该灯亮；3.1.4异常——装置、回路故障或系统参数越限时该灯亮。
3.2单元处理机插件（DCJ）指示灯3.2.1运行——装置正常运行时该灯亮；3.2.2启动——装置满足启动条件时该灯亮；3.2.3动作——保护动作跳闸时该灯亮；3.2.4异常——装置、回路故障或系统参数越限时该灯亮。
3.3输出中间插件（SZ）指示灯3.3.1启动——装置满足启动条件时该灯亮；3.3.2输出1～输出4——当满足切机保护动作条件时灯分别亮；3.3.3输出5——过载告警时该灯亮；3.3.4动作——保护动作跳闸时该灯亮；3.3.5断线——PT断线时该灯亮；3.3.6异常——装置、回路故障或系统参数越限时该灯亮。
3.4#1出口中间插件（CKZ）指示灯3.4.1出口1～出口4——当满足切机保护动作条件时灯分别亮。
3.5#2出口中间插件（CKZ）指示灯3.5.1出口1～出口4——备用。
3.6屏后控制开关3.6.1 7ZK——切机装置直流电源开关；3.6.2 8ZK——切机装置711线路电压开关；3.6.3 9ZK——切机装置712线路电压开关；3.6.4 10ZK——切机装置母联710旁代电压开关；4.保护压板1LP2—跳#1发电机开关压板；2LP2—跳#2发电机开关压板；3LP2—跳#3发电机开关压板；4LP2—跳#4发电机开关压板；5LP2—711切机旁代投入压板；7LP2—711切机保护投入压板；8LP2—712切机保护投入压板；9LP2—和电流切机保护投入压板；10LP2—712切机旁代投入压板。
UFV-2A频率电压紧急控制装置检验细则作者:日期:附件46：福建电网继电保护检验规程UFV-2A频率电压紧急控制装置检验规程福建省电力有限公司2010年6月目次1 范围.............................................................................. 1'2 规范性引用文件…..................... .......................... .. ............. .... --I3 总则 (1)4 检验项目 (2)5 检验内容 (6)1 范围本规程规定了 UFV-2A 频率电压紧急控制装置的检验内容、检验要求和试验接线。
本规程适用于在福建电网从事基建、生产和运行单位继电保护工作人员进行继电保护和电网安全自动装置现场工作保安规定 继电器及继电保护装置基本试验方法 继电保护和安全自动装置技术规程 继电保护和电网安全自动装置检验规程 继电保护微机型试验装置技术条件 静态继电保护及安全自动装置通用技术条件 国家电网公司十八项电网重大反事故措施（试行） 《国家电网公司十八项电网重大反事故措施》（试 行）继电保护专业重点实施要求3 总则 3.1检验要求在进行检验之前，工作（试验）人员应认真学习GB 14285-2006《继电保护和安全自动 装置技术规程》、 DL/T 995-2006《继电保护和电网安全自动装置检验规程》以及本规程， 理解和熟悉检验内容和要求。
3.2本规程的有关编写说明（1） 本规程中额定交流电流用 In 表示，额定交流相电压用Un 表示。
（2）按照《福建省电网继电保护及安全自动装置检验周期时间及检验项目规定》（闽 电调[2006]1274号）检验周期规定， 新投入运行后一年内必须进行首次检验，以后每隔3年 进行一次检验，并完成设备的清扫和螺丝紧固工作。
3.3试验设备及试验接线的基本要求（1） 为了保证检验质量，应使用继电保护微机型试验装置，其技术性能应符合部颁 DL/T624-1997《继电保护微机型试验装置技术条件》的规定。
UFV-200A型频率电压紧急控制装置技术及使用说明书(Ver1.6)国网电力科学研究院电网稳定控制技术研究所南京南瑞集团公司电网安全稳定控制技术分公司二零一一年十月UFV-200A 频率电压紧急控制装置技术及使用说明书II重要说明和安全警告感谢您使用南京南瑞集团公司电网安全稳定控制技术分公司产品。
为安全、正确、可靠使用本装置，请您务必注意以下说明和警告：1） 本说明书为UFV-200A 装置通用说明书，具体工程必须依据该工程的专用说明书或补充说明书，如果有不一致情况，以工程专用说明书或补充说明书为准。
2） 装置显示的各量值计量单位如下：电压——kV 电流——A 频率——Hz有功——MW 无功——MVar视在功率——MVA 3） 装置所有跳闸出口接点须经保护装置的操作箱回路作用于断路器跳闸线圈。
4） 装置所有跳闸出口都包括两对接点，分别作用于跳闸和闭锁重合闸。
5） 装置判别元件潮流方向以流出母线为正，流入母线为负。
警告！装置通电运行时必须可靠接地！严禁带电插拔装置内各个模件，否则可能导致模件损坏甚至导致装置出口！在打开装置面板后，应避免触及电路，产品包含电子电路，如果遭受静电，可能会受到损坏，电子电路也可能含有致命的高电压！装置运行期间，严禁断开、连接与端子相连的导线或连接件，可能会有致命的危险电压、电流，也可能会中断设备的运行，损坏端子及电路！目录重要说明和安全警告 (II)1 概述 (1)1.1 应用范围 (1)1.2 主要特点 (1)1.3 装置的主要功能 (2)2 技术参数 (4)2.1 机械及环境参数 (4)2.2 额定电气参数 (4)2.3 过载能力及功耗 (4)2.4 主要技术指标 (4)3 装置工作原理 (7)3.1 电压（U）、频率（f）的测量方法 (7)3.2 两段母线电压频率的切换方法 (7)3.3 启动元件 (8)3.4 低频动作原理 (8)3.5 低压动作原理 (11)4 硬件原理说明 (14)4.1 硬件基本构成 (14)4.2 各插件原理说明 (20)5 定值内容及整定说明 (27)5.1 装置参数及整定说明 (27)5.2 控制定值及整定说明 (27)5.3 出口组态定值及整定说明 (31)6 软件结构及操作说明 (34)6.1 软件结构 (34)6.2 面板操作 (35)7 装置可靠性说明 (37)附录1装置调试大纲 (38)附1.1 出厂调试项目 (38)附1.2 现场安装调试及试验项目 (39)附1.3 装置的试运行与正式投运 (40)附录2装置运行与维护注意事项 (40)附2.1 正常运行中的巡视和检查 (40)附2.2 母线操作时的注意事项 (41)附2.3 电网发生事故时，应及时检查装置动作情况 (41)附2.4 装置出现异常告警时的检查 (41)附2.5 关于定值修改需要注意的问题 (41)附2.6 装置的定期试验检查 (41)附2.7线路操作时的注意事项 (42)附2.8旁路操作时的注意事项 (42)附2.9稳定控制装置检验规定 (42)附录3订货须知 (44)特别说明 (46)UFV-200A型频率电压紧急控制装置技术及使用说明书1 概述根据电力系统对安全自动装置的需求，我公司成功地将原有的UFV-2系列装置升级为UFV-200系列装置。
-UFV-202A型频率电压紧急控制装置技术及使用说明书正华电力自动化设备CHUZHOU ZHENGHUA DIANLI ZIDONGHUA SHEBEI LTD.正华电力自动化设备所有2021V e r2.1本公司保存对此说明书修改的权利,届时恕不另行通知。
产品与说明书不符之处，以实际产品为准。
更多产品信息，请登陆公司.-zhh.技术支持：：00：0业务联系：：00：0:z h h c m t o m.目录1.概述- 2 -1.1 UFV-202系列产品分类- 3 -1.2 应用围- 3 -1.3 装置的主要特点- 3 -1.4 装置的主要功能- 4 -2 主要技术参数- 5 -2.1 机械及环境参数- 5 -2.2额定电气参数- 5 -2.3过载能力及功耗- 5 -2.4 主要技术指标- 6 -3.装置工作原理- 7 -3.1电压及频率的测量方法- 7 -3.2双母线电压频率测量的自动切换方式- 7 -3.3起动元件- 8 -3.4低压减载动作原理- 8 -3.5低频减载动作原理- 9 -4. 装置硬件说明- 10 -4.1 装置构造- 10 -4.2 正面布置图- 10 -4.3 反面布置及各功能插件图- 10 -4.4装置插件功能及接线- 10 -5定值整定与显示说明- 11 -5.1装置定值(包括了装置参数，控制定值)- 11 -5.2装置显示说明- 14 -5.3.[装置定值整定]菜单- 17 -5.4 调试与试验功能- 21 -5.5 打印输出状态- 22 -6.调试与维护- 22 -6.1出厂试验工程- 22 -6.2 考机试验- 23 -6.3 现场安装调试及试验工程- 23 -6.4 装置的试运行与正式投运- 23 -7.装置的运行与维护- 23 -7.1正常运行中的巡视和检查- 24 -7.2 电网发生事故时，应及时检查装置动作情况- 24 -7.3 装置出现异常告警时的检查- 24 -7.4 关于定值修改- 24 -7.5 装置的定期试验检查- 24 -错误!未定义书签。
交流电动机电容器安全检验实施细则交流电动机电容器安全检验实施细则电动机电容器是电动机运行的紧要构成部分，是电动机启动、运行、停止的关键元件之一、因此，对交流电动机电容器进行安全检验具有特别紧要的意义。
本文旨在阐述交流电动机电容器安全检验的实施细则以及注意事项。
一、检验前准备工作1. 安全防护：事先应做好安全防护措施，检查检验设备和安全保护装置是否齐全有效。
同时，要注意防火、爆炸和电击等安全问题。
2. 停机检查：在检验前应先停机检查电动机和电容器及其连接线路是否存在漏电和短路等现象，若存在问题，应先进行维护和修理才可进行检验。
3. 配置设备：依据检验需要准备相应的检验设备，包括数字万用表、电阻表等基础电器仪器，以及需检查的电容器耐压测试仪、绝缘电阻测试仪等专用设备。
二、检验内容1. 外观检验：对电容器外观进行检查，检查电容器是否有异常变形、变色、裂纹等现象。
若存在问题，应进行更换或维护和修理。
2. 容量检验：使用检测设备对电容器容量进行检测，确定电容器容量是否正常，若不正常需要进行更换。
3. 绝缘测试：使用绝缘电阻测试仪对电容器进行绝缘测试，检查电容器的绝缘性能是否正常，若不正常需要进行更换。
4. 耐压测试：使用电容器耐压测试仪对电容器进行耐压测试，检查电容器是否能正常经受额定电压的作用、是否有漏电现象。
若不正常需要进行更换。
5. 连接线路检查：检查电容器的连接线路是否接触良好，安装坚固，若存在问题需进行调整或更换。
三、注意事项1. 在进行检验时应严格依照检验方法进行，不得疏漏或省略任何环节，确保检验结果的真实的确性。
2. 对于老旧电容器，在检验前应先进行清洗和充放电处理，避开残留电荷对检验设备产生干扰。
3. 在进行耐压测试时，应注意选用合适的测试电压值，不得超过电容器的额定电压。
4. 若在检验过程中发觉电容器存在问题，应立刻实行相应的维护和修理措施，并进行记录和标注，以便后续使用。
综上所述，对交流电动机电容器进行安全检验是确保电动机正常运行的紧要环节。
（安全生产）UFV安全自动装置及二次回路验收文档
壹、验收情况6
二、遗留问题7
第壹部分总则
第1条为保证对变电站的基本建设工程和生产准备情况进行全面检查，促进工程技术水平的提高，确保工程质量合格，设备运行安全可靠、经济合理，制定本细则。
第2条本细则适用于新建及扩建的220KV变电站UFV自动装置及二次回路施工及验收。
第3条壹次设备及二次装置、回路结线的安装工程应按已批准的设计进行施工。
建设方进行验收后，才能正式投入运行。
第4条继保安全自动装置及其二次回路的验收要求全面、细致、科学、合理、准确，不得有遗漏和错误。
第5条验收依据：《继电保护及安全自动装置运行管理规程》、
《继电保护及电网自动装置检验条例》
《电力系统继电保护及安全自动装置反事故措施要点》
《220~500KV电网继电保护装置运行整定规程》
《3~110KV电网继电保护装置运行整定规程》
《电力系统继电保护技术监督规定》
《微机继电保护装置运行管理规程》
《电力系统继电保护及安全自动装置运行评价规程》
《火力发电厂、变电所二次接线设计技术规定》
第三部分验收总结壹、验收情况
二、遗留问题。
xxxxxxxx光伏电站项目频率电压紧急控制装置技术协议书目录1总则 (2)1.1引言 (2)1.2卖方职责 (2)2技术协议要求 (2)2.1使用环境条件 (3)2.2装置额定参数 (3)2.3装置功率消耗 (3)2.4装置总的技术要求 (3)2.5柜结构的技术要求 (7)3试验 (7)3.1工厂试验 (7)3.2现场试验 (7)4技术服务、设计联络、工厂检验和监造 (7)4.1技术文件 (7)4.2设计联络会议 (8)4.3工厂验收和现场验收 (9)4.4质量保证 (9)4.5项目管理 (9)4.6现场服务 (10)4.7售后服务 (10)4.8备品备件、专用工具、试验仪器 (10)5标准技术参数 (11)6项目需求部分 (12)6.1货物需求及供货范围一览表 (12)6.2必备的备品备件、专用工具和仪器仪表供货表 (12)6.3图纸资料提交单位 (13)6.4工程概况 (13)6.5使用条件 (13)6.6项目单位技术差异表 (14)7卖方响应部分 (14)7.1卖方技术偏差表 (14)7.2销售及运行业绩表 (14)7.3推荐的备品备件、专用工具和仪器仪表供货 (15)7.4最终用户的使用情况证明 (15)7.5卖方提供的试验检测报告表 (15)7.6卖方提供的鉴定证书表 (15)11 总则1.1 引言提供设备的厂家、投标企业应具有ISO9001质量保证体系认证证书，宜具有ISO14001环境管理体系认证证书和OHSAS18001职业健康安全管理体系认证证书及年检记录，宜具有AAA级资信等级证书、重合同守信用企业证书并具备良好的财务状况和商业信誉。
提供的装置应在国家或电力行业级检验检测机构通过型式试验和动模试验。
投标厂商应满足2.4.2中的规定、协议和标准的要求。
招标方在技术协议书专用部分提出的要求投标方也应满足。
提供的产品应有省部级鉴定文件或等同有效的证明文件。
投标方应提供设备近三年运行业绩表。
非微机型继电保护校验非微机型装置校验目前电网中仍有一些非微机型保护装置，例如榆次电厂发变组同期屏上的中间继电器、同步检查继电器、加速继电器、减速继电器、升压继电器、降压继电器、直流投入继电器、交流投入继电器、合闸继电器、变压器瓦斯继电器等采用常规继电器完成某些功能，对于此类保护回路具体装置校验参阅《新编保护继电器检验》各种常用继电器及其辅助设备。
一、中间继电器1、测定线圈的电阻。
2、动作电压（电流）及（返回电压（电流）试验。
3、有两个线圈以上的继电器应检验各线圈间极性标示的正确性，并测定两线圈间的绝缘电阻（不包括外部接线）。
4、保持电压（电流）值检验，其值应与具体回路接线要求符合，电流保持线圈在实际回路中的可能最大压降应小于回路额定电压的5%,其保持电流值应小于额定电流的50%o5、动作（返回）时间测定，只是保护回路设计上对其动作（返回）时间有要求的继电器及出口中间继电器和防止跳跃继电器才进行此项试验。
6、用于超高压的电网保护，直接作用于断路器跳闸的中间继电器，其动作时间应小于IOnIs。
7、防止跳跃继电器的动作电流应与断路器跳闸线圈的动作电流相适应。
在相同的实际断路器跳闸电流下，继电器的动作时间应小于跳闸回路断路器辅助触点的转换（跳闸时断开）时间。
8、定期检验时，出口中间及防止跳跃继电器的动作时间检验与装置的整组试验一起进行。
9、检查、观察触点在实际负荷状态下的工作状况。
10、干簧继电器（触点直接接于110、220V直流电压回路）、密封型中间继电器应以IOoOV摇表测量触点（继电器未动作时的常开触点，及动作后的常闭触点）间的绝缘电阻。
二、极化继电器1、测定线圈电阻，其值与标准值相差不大于10%o2、用50OV摇表测定继电器动作前及动作后触点对铁芯的绝缘。
3、动作电流与返回电流的检验，其新安装装置检验分别用外接的直流电源及实际回路中的整流输出电源进行，定期检验可只在实际回路中进行测量，或以整组动作值（例如包括负序滤过器的电流）代替。
附件46：福建电网继电保护检验规程________________________________________________________________________________________ UFV-2A频率电压紧急控制装置检验规程福建省电力有限公司2010年6月目次1 范围............... ... ... ... ... ... ... ... (1)2 规范性引用文件...... ... ... ... ... ... ... (1)3 总则...... ... ... ... ... ... ... ... ... ... (1)4 检验项目...... ... ... ... ... ... ... ... . (2)5 检验内容...... . . . . . . ... ... ... ... ... (6)1范围本规程规定了UFV-2A频率电压紧急控制装置的检验内容、检验要求和试验接线。
本规程适用于在福建电网从事基建、生产和运行单位继电保护工作人员进行UFV-2A频率电压紧急控制装置的现场检验。
2规范性引用文件国家电网科[2009]572号继电保护和电网安全自动装置现场工作保安规定GB 7261-2000 继电器及继电保护装置基本试验方法GB 14285-2006 继电保护和安全自动装置技术规程DL/T 995-2006 继电保护和电网安全自动装置检验规程DL/T624-1997 继电保护微机型试验装置技术条件DL/T 478-2001 静态继电保护及安全自动装置通用技术条件国家电网生技[2005] 400号国家电网公司十八项电网重大反事故措施（试行）调继[2005] 222号《国家电网公司十八项电网重大反事故措施》（试行）继电保护专业重点实施要求3总则3.1检验要求在进行检验之前，工作（试验）人员应认真学习GB 14285-2006《继电保护和安全自动装置技术规程》、DL/T 995-2006《继电保护和电网安全自动装置检验规程》以及本规程，理解和熟悉检验内容和要求。
3.2本规程的有关编写说明（1）本规程中额定交流电流用In表示，额定交流相电压用Un表示。
（2）按照《福建省电网继电保护及安全自动装置检验周期时间及检验项目规定》（闽电调[2006]1274号）检验周期规定，新投入运行后一年内必须进行首次检验，以后每隔3年进行一次检验，并完成设备的清扫和螺丝紧固工作。
3.3试验设备及试验接线的基本要求（1）为了保证检验质量，应使用继电保护微机型试验装置，其技术性能应符合部颁DL/T624-1997《继电保护微机型试验装置技术条件》的规定。
（2）试验回路的接线原则，应使加入保护装置的电气量与实际情况相符合。
模拟故障的试验回路，应具备对保护装置进行整组试验的条件。
（3）试验所需仪器及专用工具微机型继电保护试验装置相电压（0－120Vac），三相电压平衡且无失真1台三相可调电流（0－30Aac）直流试验电源（0－250Vdc）1台高内阻万用表（0—250Vac，0—10Aac）2只摇表（500V 、1000V、2500V）1只（或3只）试验导线若干3.4试验条件和要求（1）交、直流试验电源质量和接线方式等要求参照部颁DL/T 995-2006《继电保护和电网安全自动装置检验规程》有关规定执行。
（2）为保证检验质量，对所有特性试验中的每一点，应重复试验三次，其中每次试验的数值与整定值的误差应满足规定的要求。
3.5 试验过程中应注意的事项（1）所使用的试验仪器外壳应与保护装置外壳在同一点可靠接地，以防止试验过程中损坏保护装置的组件。
（2）应严格按照《继电保护和电网安全自动装置现场工作保安规定》(国家电网科[2009]572号)的要求，认真执行继电保护安全措施票。
4检验项目新安装检验、首检、定期检验项目列表序号检验项目新安装检验首检全检部检1 检查装置型号及参数√√2 二次回路及保护装置内外部检查√√√√2.1 互感器变比、使用容量、准确级、绕组组别、极性√√2.2 检查互感器二次接线的正确性，并与设计图纸相符及端子引线螺钉压接可靠√√√压接可靠性√压接可靠性2.3 PT二次回路一点（N600）接地核查，一点接地点位置√√2.4 PT二次回路空开及其级配检查√2.5 新安装检验时要从PT二次就地端子箱通入额定电压，检查保护装置的电压值，要求压降不应超过额定电压的3％√2.6 利用导通法检查二次接线正确性，并检查标示与设计图纸相符√√2.7 核查保护装置接地线以及保护屏柜接地铜排，应接地网连接可靠正确√√2.8 二次回路检查维护，包括外观检查、清灰紧螺丝、检查插件以及继电器接触可靠、锈蚀端子更换、模糊端子套牌更换工作√√√√2.9保护屏上的连片（压板）双重标示应与设计图纸、运行规程相符，连片安装符合反措要求√√√√3 绝缘试验√√√√3.1二次回路绝缘检查√√√√3.1.1 交流电压回路对地√√√3.1.2 直流控制回路对地√√√3.1.3 直流保护回路对地√3.1.4 直流信号回路对地√3.1.5 交流电压与直流各回路之间√3.1.6 直流各回路之间√3.1.7 跳闸回路各接点之间√3.2装置二次回路绝缘检查√3.2.1 交流电压回路端子对地√3.2.2 直流电源回路端子对地√3.2.3 跳闸回路端子对地√3.2.4 开关量输入回路端子对地√3.2.5 厂站自动化系统接口回路端子对地√3.2.6 信号回路端子对地√4 装置上电检查√√√4.1 安全自动装置通电自检√√√4.2 软件版本、程序校验码及管理序号核查√√4.3 时钟整定及对时功能检查√√4.4 定值整定及其失电保护功能检查√√5 装置逆变电源检验√√√√5.1 逆变电源的自启动性能校验√√5.2 全检时逆变电源更换及检查√6 装置开入量检验√√整组试验时检查整组试验时检查7 装置开出量检验√√√7.1 模拟系统低频低压故障—检查接点由断开变为闭合√√7.2 模拟中央信号—检查接点由断开变为闭合√√8 装置模数变换系统检验√√√√8.1 零漂检查√√8.2 幅值精度检验√10V/20V/40V/57.7V/60V/70V45Hz/48Hz/49Hz/50Hz/52Hz/55Hz√57.7V/50Hz√57.7V/50Hz√57.7V/50Hz9 整定值的整定及检验√√√√9.1 低频实验√√√√9.2 低压实验√√√√11 逻辑检查（包括装置逻辑以及回路逻辑）√√11 带开关整组传动试验√√√√12 与厂站自动化系统（综自系统）配合检验√√√13 打印一份保护动作报告√√√√14 与故障录波装置配合检查√√15 时钟、保护定值打印及核查√√√√5检验内容5.1 装置型号及参数：序号项目主要技术参数1 装置型号2 保护调度规范命名3 屏内主要配置4 直流工作电源5 交流额定电压6 额定频率7 出厂序列号及出厂日期8 生产厂家5.2 二次回路及外观检查5.2.1 交流电压二次回路5.2.2 其他二次回路序号项目检查结果1 对回路的所有部件进行观察、清扫与必要的检修及调整。
所述部件：与装置有关的操作把手、按钮、插头、灯座、位置指示继电器、中央信号装置及这些部件中端子排、电缆、熔断器等2 检查安全自动装置屏中的设备及端子排上内部、外部连线的接线应正确，接触应牢靠，标号应完整准确，并应与设计图纸、运行规程相符3 所有二次电缆的连接与图纸相符，施工工艺良好，端子排引线螺钉压接可靠，导线绝缘无裸露现象；装置后板配线连接紧固良好，插件螺丝紧固良好4 核对自动空气小开关（或熔断器）的额定电流与设计相符或与所接入的负荷相适应，并满足上下级之间级配要求5 检查安全自动装置及操作直流电源的对应性以及独立性，检验直流回路确实没有寄生回路存在。
检验时应根据回路设计的具体情况，用分别断开回路的一些可能在运行中断开的设备及使回路中某些触点闭合的方法来检验序号项目检查结果1 检查电压所有二次接线的正确性，并与设计图纸相符及端子排引线螺钉压接的可靠性2 检查二次电缆标识以及电缆芯的标示正确性，并与设计图纸相符3 PT二次回路一点（N600）接地核查，一点接地点位置4 PT二次回路空开及其级配检查6 核查安全自动装置接地线以及安全自动装置屏柜接地铜排，应接地网连接可靠正确7二次回路检查维护，包括外观检查、清灰紧螺丝、检查插件以及继电器接触可靠、锈蚀端子更换、模糊端子套牌更换工作5.2.3 安全自动装置外部检查 5.3 绝缘试验5.3.1二次回路绝缘检查 序号 项目绝缘电阻（M Ω）1 交流电压回路对地2 直流控制回路对地3 直流保护回路对地4 直流信号回路对地5 交流电压与直流各回路之间6 直流各回路之间7 跳闸回路各接点之间8 结论要求①各回路（除信号回路）对地绝缘电阻应大于10M Ω；②信号回路对地绝缘电阻应大于1M Ω；③所有回路对地绝缘电阻应大于1M Ω；④采用1000V 兆欧表；⑤对于弱电源的信号回路，宜用500V 兆欧表5.3.2装置二次回路绝缘检查 序号 项目绝缘电阻（M Ω）1 交流电压回路端子对地2 直流电源回路端子对地3 跳闸回路端子对地4 开关量输入回路端子对地5 厂站自动化系统接口回路端子对地6 信号回路端子对地7 结论要求①各回路对地绝缘电阻应大于20M Ω；②采用500V 兆欧表序号 项 目检查结果1 安全自动装置盘固定良好，无明显变形及损坏现象，各部件安装端正牢固2 切换开关、按钮、键盘等应操作灵活、手感良好3 所有单元、端子排、导线接头、电缆及其接头、信号指示等应有明确的标示，标示的字迹清晰无误4 安全自动装置屏上的连片（压板）应有双重标示应与设计图纸、运行规程相符，连片安装符合反措要求5 各插件插、拔灵活，各插件和插座之间定位良好，插入深度合适6 各插件上的元器件的外观质量、焊接质量应良好，所有芯片应插紧，型号正确，芯片放置位置正确7 插件印刷电路板是否有损伤或变形，连线是否良好 8 各插件上变换器、继电器应固定良好，没有松动 9 装置插件内的选择跳线和拨动开关位置正确10检查装置内、外部是否清洁无积尘，各部件应清洁良好条件仅在新安装检验时进行装置绝缘试验5.4 装置上电检查5.4.1 安全自动装置通电自检序号项目检查结果1 安全自动装置通电后，装置运行灯亮，液晶显示清晰正常、文字清楚2 打印机与安全自动装置的联机试验，能正常打印各类报告和定值5.4.2 软件版本和程序校验码核查序号项目版本号CRC校验码程序形成时间1 CPU2 核查与反措要求最新版本的一致性（）5.4.3 时钟整定及对时功能检查序号项目检查结果1 时钟时间能进行正常修改和设定2时钟整定好后，通过断、合逆变电源的方法，检验在直流失电一段时间的情况下，走时仍准确备注断、合逆变电源至少有5min时间的间隔5.4.4 定值整定及其失电保护功能检查序号项目检查结果1 保护定值能进行正常修改和整定2 定值整定好后，通过断、合逆变电源的方法，检验在直流失电一段时间的情况下，整定值不发生变化备注断、合逆变电源至少有5min时间的间隔5.5 装置逆变电源检验5.5.1 逆变电源的自启动性能校验（负载状态下）序号项目检查结果1 直流电源缓慢升至80%U N装置自启动正常，保护无异常信号（）2 80%U N拉合直流电源安全自动装置无异常信号（）结论5.5.2 在全检时逆变电源更换及检查序号项目检查结果1 应检查逆变电源不应超过6年期限逆变电源的使用年限满足要求（）结论备注结合安全自动装置全检试验，更换超期的逆变电源5.6 开入量检验序号功能名称开入量符号测试方法检查结果1 开入1 1N13-1N142 开入2 1N13-1N153 信号复归1N13-1N165.7、开出量检验5.7.1 检查出口接点—由断开变为闭合序号接点功能名称压板名称检查结果1 1N29-1N49 跳闸1N70-1N91 闭锁重合闸2 1N30-1N50 跳闸1N71-1N92 闭锁重合闸3 1N31-1N51 跳闸1N72-1N93 闭锁重合闸4 1N32-1N52 跳闸1N73-1N94 闭锁重合闸5 1N33-1N53 跳闸1N74-1N95 闭锁重合闸6 1N34-1N54 跳闸1N75-1N96 闭锁重合闸7 1N35-1N55 跳闸1N76-1N97 闭锁重合闸8 1N36-1N56 跳闸1N77-1N98 闭锁重合闸9 1N37-1N57 跳闸1N78-1N99 闭锁重合闸10 1N38-1N58 跳闸1N79-1N100 闭锁重合闸11 1N39-1N59 跳闸1N80-1N101 闭锁重合闸12 1N40-1N60 跳闸1N81-1N102 闭锁重合闸13 1N41-1N61 跳闸1N82-1N103 闭锁重合闸14 1N42-1N62 跳闸1N83-1N104 闭锁重合闸15 1N43-1N63 跳闸1N84-1N105 闭锁重合闸16 1N44-1N64 跳闸1N85-1N106 闭锁重合闸17 1N45-1N65 跳闸1N86-1N107 闭锁重合闸18 1N46-1N66 跳闸1N87-1N108 闭锁重合闸19 1N47-1N67 跳闸1N88-1N102 闭锁重合闸20 1N48-1N68 跳闸1N89-1N120 闭锁重合闸5.7.2中央信号接点—由断开变为闭合序号接点功能名称测试端子检查结果1 1N21-1N22 装置动作2 1N21-1N23 PT断线3 1N21-1N24 装置异常告警4 1N21-1N25 直流消失5.8 装置模数变换系统检验5.8.1 零漂检查一母1U ab 1U bc 1U ac 1f 液晶显示值二母2U ab 2U bc 2U ac 2f 液晶显示值结论零漂允许范围-0.01 U N <U<0.01 U N-0.01 HZ＜f＜0.01 HZ 5.8.2模拟量输入的幅值特性检验(额定值下误差在%1以上，应调整电位器)试验电压/试验频率10V/45 Hz20V/48Hz 40V/49Hz 57.7V/50Hz 60V/52Hz 70V/55Hz 液晶显示（kV/ HZ）液晶显示（kV/ HZ）液晶显示（kV/ HZ）液晶显示（kV/ HZ）液晶显示（kV/ HZ）液晶显示（kV/ HZ）一母1U ab 1U bc 1U ac 1f ab 1f bc二母2U ab2U bc2U ac2f ab2f bc 结论允许误差电压液晶显示值与外部表计值的误差应小于±1%频率液晶显示值与外部表计值的误差应小于±0.01 Hz5.9 定值检验（根据调度定值单编号“号”），注意设定的每次试验过程为20S，在20S 后才能恢复正常。
