产品工艺性审查ppt xx年xx月xx日contents •引言•产品概述•产品的可制造性分析•产品制造的可行性分析•产品工艺流程设计•产品制造中的关键工艺技术•产品制造中的工艺瓶颈及解决方案•产品工艺性审查结论与建议目录01引言目的和意义降低产品制造过程中的风险提高产品质量与可靠性确保产品设计与制造的可行性优化产品设计方案，降低成本对产品设计方案进行评估对产品设计中的工艺性障碍进行排除制定可行的制造方案与计划确定设计方案是否符合制造要求工艺性审查的概念工艺性审查的流程提出改进意见与建议检查制造过程中可能出现的问题对产品设计方案进行模拟与仿真研究产品设计和制造技术要求分析产品设计方案的工艺性指标02产品概述产品简介产品名称：XYZ产品型号：ABC产品版本：1.0产品用途02用于实现功能Y03用于实现功能Z主机包括硬件和软件扩展模块包括模块A、模块B、模块C产品结构03产品的可制造性分析工艺性审查指在产品设计阶段，对产品是否适合大规模生产或制造的评估和审查。

可制造性分析评估产品设计方案是否符合生产条件、工艺技术和资源要求的过程。

可制造性概念1 2 3评估产品制造过程中所需的工艺环节、生产设备及生产时间。

工艺流程评估所需原材料、零部件、劳动力等资源是否具备及能否保证供应。

制造资源评估产品制造过程中质量保证能力和检测方法的有效性。

质量控制优化工艺流程减少生产环节、提高生产效率和降低生产成本。

优化产品设计考虑加工和装配的便利性，减少制造难度和成本。

提高质量稳定性加强过程控制和检测，提高产品质量和一致性。

01020304产品制造的可行性分析指对产品设计方案进行全面分析，评估其在实际制造过程中可能遇到的问题，以及如何通过改进工艺或设计来降低制造成本和提高生产效率。

制造可行性指产品在制造过程中，从原材料采购、生产设备、工艺方法、生产周期等方面考虑，是否符合企业的生产条件和能力要求。

工艺性审查制造可行性概念VS工艺流程评估评估产品制造的整个工艺流程是否合理、稳定、节能环保，是否存在瓶颈和安全隐患。

Q/LG. 8---2001产品结构工艺性审查1主题内容与适用范围本标准规定了我公司产品结构工艺性审查的任务、内容和程序。

本标准适用于我公司所有产品的结构工艺性分析与审查。

2引用标准Q/LG. 5—2001 机械制造工艺基本术语Q/LG. 16—2001 工艺文件完整性3一般要求3.1所有新设计的产品和改进设计的产品，在设计过程中均应进行结构工艺性审查。

3.2对外来加工的产品图样，在首次生产前也要进行结构工艺性审查。

4产品结构工艺性审查的任务进行产品结构工艺性审查，是使新设计的产品在满足使用功能的前提下，应符合一定的工艺性指标要求，以便在现有生产条件下能用比较经济、合理的方法将其制造出来，并要便于使用和维修。

5工艺性分类及其评价形式5.1工艺性分类5.1.1生产工艺性产品结构的生产工艺性是指其制造的难易程度与经济性。

5.1.2使用工艺性产品结构的使用工艺性是指其在使用过程中，维护保养和修理的难易程度与经济性。

5.2评定产品结构工艺性应考虑的主要因素a）产品的种类及复杂程度b）产品的产量或生产类型c）现有的生产条件5.3工艺性的评价形式5.3.1定性评价根据经验概括地对产品结构工艺性给以评价。

5.3.2定量评价根据工艺性主要指标数值进行评价。

6产品结构工艺性的主要指标6.1产品制造劳动量。

6.2单位产品材料用量。

6.3材料利用系数（K m6.46.5产品的工艺成本。

6.6产品的维修劳动量。

6.7加工精度系数（K ac ） K ac =6.8表面粗糙度系数（Kr ） Kr=6.96.106.11 K7产品结构工艺性审查内容为了保证所设计的产品具有良好的工艺性，在产品设计的各个阶段均应进行工艺性审查。

7.1初步设计阶段的审查7.1.1从制造观点分析结构方案的合理性。

7.1.2分析结构的继承性。

7.1.3分析结构的标准化与系列化程度。

7.1.4分析产品各组成部分是否便于装配、调整和维修。

7.1.5分析主要材料选用是否合理。

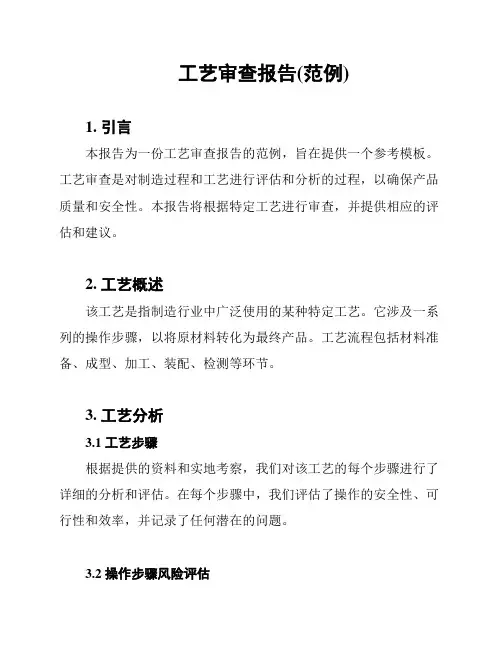

工艺审查报告(范例)
1. 引言
本报告为一份工艺审查报告的范例，旨在提供一个参考模板。

工艺审查是对制造过程和工艺进行评估和分析的过程，以确保产品质量和安全性。

本报告将根据特定工艺进行审查，并提供相应的评估和建议。

2. 工艺概述
该工艺是指制造行业中广泛使用的某种特定工艺。

它涉及一系列的操作步骤，以将原材料转化为最终产品。

工艺流程包括材料准备、成型、加工、装配、检测等环节。

3. 工艺分析
3.1 工艺步骤
根据提供的资料和实地考察，我们对该工艺的每个步骤进行了详细的分析和评估。

在每个步骤中，我们评估了操作的安全性、可行性和效率，并记录了任何潜在的问题。

3.2 操作步骤风险评估
为了确保工艺的安全性和可靠性，我们进行了操作步骤的风险评估。

我们识别了可能存在的风险和安全隐患，并提供了相应的建议和措施来减轻风险。

4. 工艺提升建议
基于我们的分析和评估，我们提出了一些工艺提升的建议。

这些建议旨在改善工艺的效率、安全性和质量。

我们建议在确保可行性的情况下，尽可能采纳这些建议。

5. 结论
工艺审查报告的目的是提供对特定工艺的全面评估和分析。

本报告对工艺的每个步骤进行了评估和风险评估，并提供了工艺提升的建议。

我们建议在进行任何工艺改进之前，仔细考虑并充分评估风险与收益。

以上是工艺审查报告的范例，供参考使用。

请注意，这只是一个模板，具体报告应根据实际情况进行编写和定制。

参考文献
无。

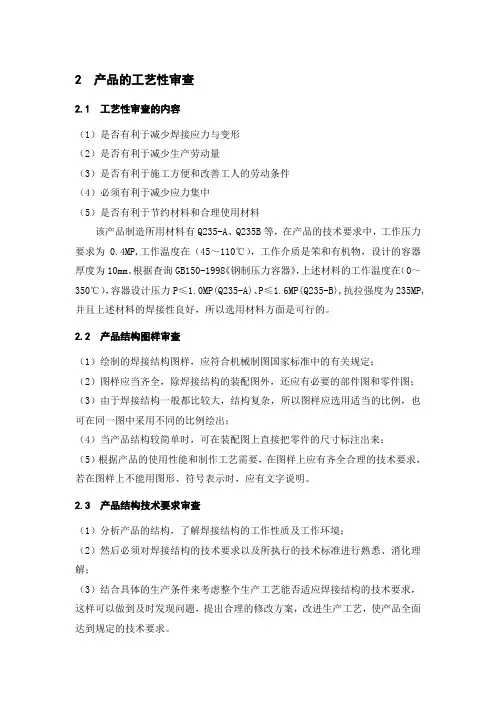

2 产品的工艺性审查2.1 工艺性审查的内容（1）是否有利于减少焊接应力与变形（2）是否有利于减少生产劳动量（3）是否有利于施工方便和改善工人的劳动条件（4）必须有利于减少应力集中（5）是否有利于节约材料和合理使用材料该产品制造所用材料有Q235-A、Q235B等，在产品的技术要求中，工作压力要求为0.4MP,工作温度在（45～110℃），工作介质是笨和有机物，设计的容器厚度为10mm。

根据查询GB150-1998《钢制压力容器》，上述材料的工作温度在（0～350℃），容器设计压力P≤1.0MP(Q235-A)、P≤1.6MP(Q235-B),抗拉强度为235MP,并且上述材料的焊接性良好，所以选用材料方面是可行的。

2.2 产品结构图样审查（1）绘制的焊接结构图样，应符合机械制图国家标准中的有关规定；（2）图样应当齐全，除焊接结构的装配图外，还应有必要的部件图和零件图；（3）由于焊接结构一般都比较大，结构复杂，所以图样应选用适当的比例，也可在同一图中采用不同的比例绘出；（4）当产品结构较简单时，可在装配图上直接把零件的尺寸标注出来；（5）根据产品的使用性能和制作工艺需要，在图样上应有齐全合理的技术要求，若在图样上不能用图形、符号表示时，应有文字说明。

2.3 产品结构技术要求审查（1）分析产品的结构，了解焊接结构的工作性质及工作环境；（2）然后必须对焊接结构的技术要求以及所执行的技术标准进行熟悉、消化理解；（3）结合具体的生产条件来考虑整个生产工艺能否适应焊接结构的技术要求，这样可以做到及时发现问题，提出合理的修改方案，改进生产工艺，使产品全面达到规定的技术要求。

审查完毕后，无修改意见的，审查者应在“工艺”栏内签字，对有较大修改意见的，暂不签字，审查者应填写“产品结构工艺性审查记录”与图样一并交给设计部门。

设计者根据工艺性审查记录上的意见和建议进行修改设计，修改后工艺未签字的图样返回工艺部门复查签字。

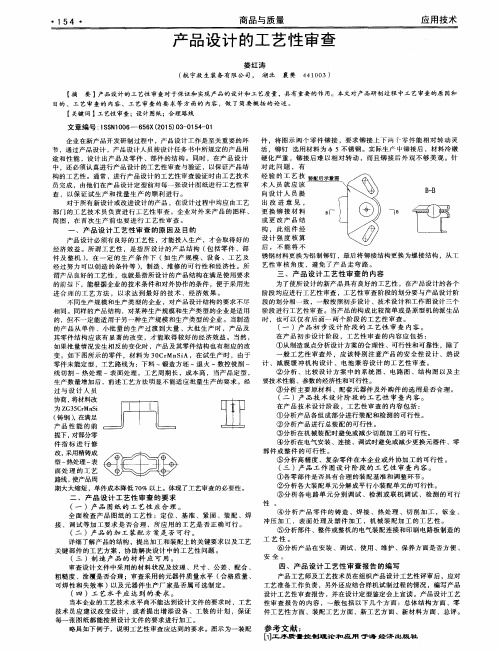

产品设计文件工艺性审查1 范围本标准规定了产品设计文件工艺型审查的基本要求、范围、内容、职责和程序。

本标准适用于我厂的军品及民品。

2 规范性引用文件GB/T 3-1997 普通螺纹收尾、肩距、退刀槽和倒角GB/T 324-1988 焊缝符号表示法GB/T 5185-1985 金属焊接及钎焊方法在图样上的表示代号GB/T 228-2002 金属材料室温拉伸试验方法QJ 201A-99印制电路板通用规范QJ 261-94 电子产品钣金冲压件通用技术要求QJ 262-94钣金件通用技术条件QJ 450A-96金属镀覆层厚度系列与选择原则QJ 518-80印制电路板外形尺寸系列QJ 813A-96 涂漆通用技术条件Q/FH 251.10-2003 设计文件管理制度第10部分设计文件的更改Q/FH 251.8-2003 设计文件管理制度第8部分设计文件的签署规定Q/FHGC 509-2003 特性分类3 术语3.1结构工艺性所设计的产品在能满足使用要求的前提下，制造的可行性和经济性。

3.2 工艺性审查在产品工作图设计阶段，工艺人员对产品和零部件结构工艺性进行全面审查，并提出意见和建议的过程。

3.3 结构继承性已有的零件或产品结构在新产品设计中能被直接采用的程度。

3.4 工艺继承性已有的工艺规程及工艺装备在新产品制造中能被直接采用的程度。

4 基本要求4.1 产品各研制阶段用于生产的设计文件，应经工艺部门进行工艺性审查并会签，企业对外来产品图样，首先在生产前也需进行结构工艺性审查，未经工艺性审查和会签的设计文件，不能正式用于工艺准备和生产。

4.2工艺性审查是设计工作的重要工作程序，应列入产品的生产准备计划，根据产品的复杂程度不同，给与必要的工艺审查周期，一般应为相应的设计文件编制周期的四分之一至十分之一。

4.3 工艺人员应参与设计，提出工艺性意见，并使重大工艺问题及早协调统一，落实解决。

4.4工艺性审查时，设计人员应向工艺人员进行设计交底，说明产品的技术性能、结构特点、使用要求等，以便于工艺人员掌握设计意图。
