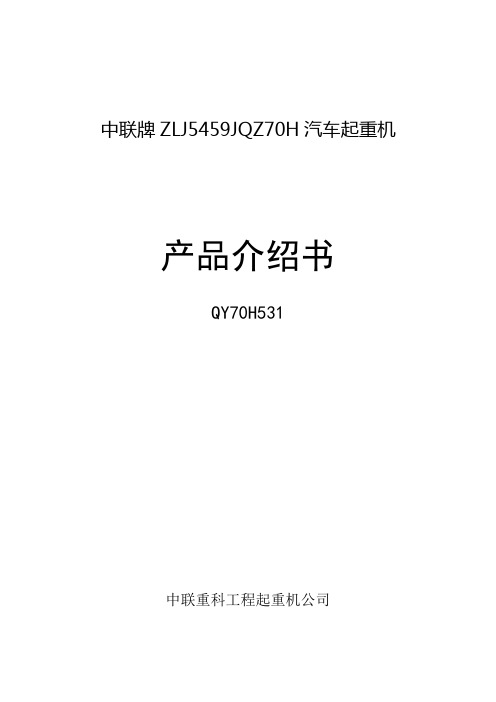

中联牌ZLJ5459JQZ70H汽车起重机产品介绍书QY70H531XX中联重科工程起重机公司中联牌QY70H531汽车起重机1．产品特点中联牌ZLJ5459JQZ70H汽车起重机是我公司为适应市场需求，集多年的经历和先进技术自主开发的新一代高性能的经济型产品。
起重机的起升高度、主臂长度、工作速度、起重能力等性能参数均处于目前国际领先水平。
该产品是一种全回转、伸缩动臂式、手动比例控制的汽车起重机，具有经济实惠、性能优良、作业灵活等特点，可任意伸缩主臂，设有支腿全伸和半伸工况。
采用本公司自制的全驾四桥专用底盘，到达国Ⅲ排放标准，驾驶室视野宽广，装饰豪华舒适，8X4驱动，液压动力转向，轻便灵活。
该产品采用了最新的带负载反应的比例换向阀及负载反应变量泵+定量齿轮泵系统，使得各执行机构的工作能力充分发挥，操纵杆操纵，能实现主副起升、变幅、回转、伸缩诸机构之间的组合动作，极大地提高了起重机的工作效率。
具有操作轻便、灵活，工作平稳可靠，无级调速等特点。
在液压系统中，设有溢流阀、平衡阀、液压锁、回转缓冲阀等平安装置，以防液压系统压力过高，防止由于油管破裂而引起的意外事故发生。
本起重机配备了力矩限制器等多种平安装置和齐全的照明系统，可保证操作平安可靠，并便于夜间作业。
2.整机规格2.1产品型号汽车行业型号： ZLJ5459JQZ70H工程行业型号： QY70H产品特征号： QY70H5312.2 主要技术参数产品主要配套件2.3额定起重量表表1 单位：kg.2.4 行驶状态外形尺寸图〔尺寸单位：mm)3.上车局部规格3.1主臂及伸缩机构五节箱型伸缩臂，六边形截面，截面抗弯性能优良。
主臂筒体采用低合金高强度钢板制作，承载能力强，自重轻，侧向刚度大，端部挠度小。
采用了自创的滑块角支撑构造，通过一系列的优化设计，使吊臂的自重大幅降低、局部应力分布更趋均匀，完全杜绝了吊臂局部受力凹陷变形的现象，并具有良好的导向性和可调性。

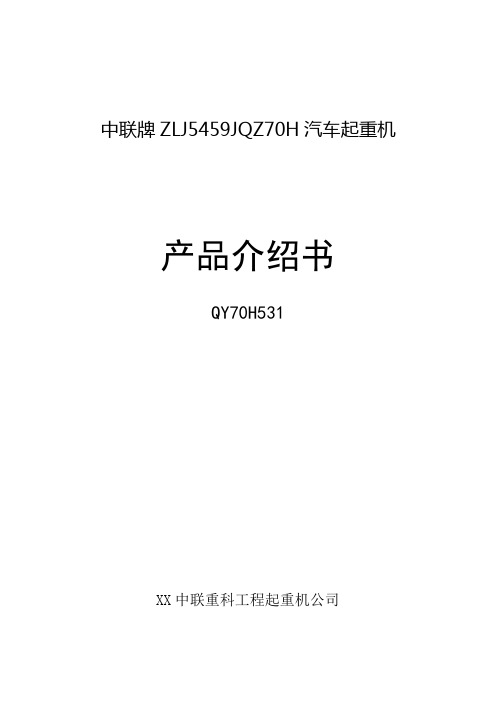

中联牌ZLJ5459JQZ70H汽车起重机之邯郸勺丸创作产品介绍书QY70H531长沙中联重科工程起重机公司中联牌QY70H531汽车起重机1．产品特点中联牌ZLJ5459JQZ70H汽车起重机是我公司为适应市场需求，集多年的经验和先进技术自主开发的新一代高性能的经济型产品。
起重机的起升高度、主臂长度、工作速度、起重能力等性能参数均处于目前国际领先水平。
该产品是一种全回转、伸缩动臂式、手动比例控制的汽车起重机，具有经济实惠、性能优良、作业灵活等特点，可任意伸缩主臂，设有支腿全伸和半伸工况。
采取本公司自制的全驾四桥专用底盘，达到国Ⅲ排放尺度，驾驶室视野宽广，装饰豪华舒适，8X4驱动，液压动力转向，轻便灵活。
该产品采取了最新的带负载反馈的比例换向阀及负载反馈变量泵+定量齿轮泵系统，使得各执行机构的工作能力充分发挥，把持杆把持，能实现主副起升、变幅、回转、伸缩诸机构之间的组合动作，极大地提高了起重机的工作效率。
具有操纵轻便、灵活，工作平稳可靠，无级调速等特点。
在液压系统中，设有溢流阀、平衡阀、液压锁、回转缓冲阀等平装置置，以防液压系统压力过高，防止由于油管破裂而引起的意外事故发生。
本起重机配备了力矩限制器等多种平装置置和齐全的照明系统，可包管操纵平安可靠，并便于夜间作业。
汽车行业型号： ZLJ5459JQZ70H 工程行业型号： QY70H产品特征号： QY70H531 2.2 主要技术参数产品主要配套件表1 单位：kg2.4 行驶状态外形尺寸图（尺寸单位：mm)3.上车部分规格五节箱型伸缩臂，六边形截面，截面抗弯性能优良。
主臂筒体采取低合金高强度钢板制作，承载能力强，自重轻，侧向刚度大，端部挠度小。
采取了自创的滑块角支撑结构，通过一系列的优化设计，使吊臂的自重大幅降低、局部应力分布更趋均匀，完全杜绝了吊臂局部受力凹陷变形的现象，并具有良好的导向性和可调性。
主臂的伸缩方式采取两个伸缩缸带两套同步伸缩机构的形式，第一级油缸带动第二节臂伸缩，第二级缸带动第三节臂并通过同步伸缩机构带动第四、五节臂同步伸缩，结构紧凑，工作可靠，各油缸上均装有平衡阀。
中联QUY70履带吊主要技术参数中联QUY70主要技术参数项目数值备注70×3.8 最大起重量×幅度t×m61 基本臂时自重 t12~57 主臂长度 m6~18 固定副臂长度 m6.4 固定副臂最大起重量 t10,30 固定副臂安装角度 ? 主臂，固定副臂 m 42，18120 主起升 m/min 卷筒第四层卷筒120 单绳副起升 m/min 卷筒第四层速度 45 变幅 m/min 卷筒第四层0~2.4 回转速度 rpm0~1.35 行走速度 km/h30 爬坡能力 ,0.074 接地比压 MPa含人字架臂架、底总外形尺寸长×宽×高m 11.2×3.3×3.2节臂153/2200 额定功率/转速 kW/rpm 发929/1300 最大输出扭矩/转速 Nm/rpm 动机 TIER3 排放标准2540×5040×1000 履带架缩回履带轨距×接地长度×履带板宽度 mm 4000×5040×1000 履带架伸出主臂起重性能表单位:t主臂长 (m)幅幅度度12 15 18 21 24 27 30 33 36 39 (m) (m) 3.8 70 3.8 4 65 65 58.2/4.1 51.2/4.6 4 5 53.6 52.3 51 49.8 44.2/5.2 37/5.7 5 6 40.5 40.1 39.3 38.5 37.7 36.9 34/6.2 30.4/6.7 6 7 32.1 32 31.8 31.2 30.6 30.1 29.5 28.9 27.1/7.3 24.3/7.8 7 8 26.6 26.5 26.4 26.2 25.8 25.3 24.8 24.3 23.9 23.4 8 9 22.6 22.5 22.4 22.3 22.2 21.8 21.4 21 20.6 20.2 9 10 19.7 19.5 19.4 19.3 19.2 19.1 18.7 18.4 18 17.7 10 12 15.4 15.3 15.1 15 14.9 14.8 14.6 14.3 14 12 14 12.6 12.5 12.4 12.2 12.1 12 11.9 11.7 11.5 14 16 10.5 10.4 10.2 10.1 10 9.9 9.8 9.6 16 19 8.3 8.1 8 7.9 7.8 7.6 7.5 19 20 7.6 7.5 7.3 7.2 7.1 7 20 22 6.7 6.5 6.4 6.3 6.2 6 22 24 5.8 5.7 5.5 5.4 5.3 24 26 5 4.9 4.8 4.6 26 28 4.4 4.2 4.1 28 29 4.1 4 3.9 29 30 3.8 3.6 30 32 3.4 3.2 32 34 2.9 34主臂长 (m)幅幅度(m) 42 45 48 51 54 57 度(m)8 21.9/8.3 19.9/8.8 8 9 19.8 19.4 18.1/9.3 14.6/9.9 9 10 17.3 1716.6 14.6 14.6/10.4 13.7/10.9 10 12 13.7 13.5 13.2 13.3 13.1 12.8 12 14 11.3 11 10.8 10.9 10.7 10.5 14 16 9.5 9.2 9 9.1 8.9 8.7 16 19 7.4 7.3 7.7 7 6.9 6.8 19 20 6.8 6.7 7.1 6.5 6.3 6.2 20 22 5.9 5.8 6.6 5.5 5.4 5.3 22 24 5.1 5 5.7 4.8 4.6 4.5 24 26 4.5 4.4 4.9 4.1 4 3.9 26 28 4 3.9 4.3 3.6 3.5 3.3 28 29 3.7 3.6 3.7 3.4 3.2 3.1 29 30 3.5 3.4 3.5 3.1 3 2.9 30 32 3.1 3 3.3 2.7 2.6 2.5 32 34 2.8 2.6 2.9 2.4 2.3 2.1 34 36 2.5 2.3 2.5 2.1 1.9 1.8 36 37 2.3 2.2 2.2 1.9 1.8 1.7 37 38 2.1 2.1 1.8 1.71.5 38 39 1.9 1.9 1.7 1.5 1.4 39 40 1.8 1.6 1.4 1.3 40 42 1.7 1.3 1.2 1.1 42 说明:1、起重性能表中数值包括了吊钩，吊臂头部到吊钩之间钢丝绳的重量。
