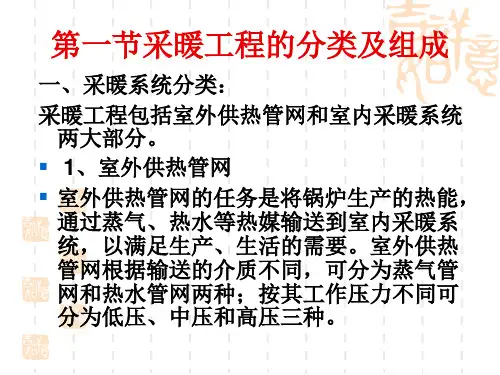

第一节采暖工程的分类及组成
2、室内采暖系统
室内采暖系统根据室内供热管网输送的介质不同 也可分为热水采暖系统和蒸气采暖系统两大类。
（1）热水采暖系统
热水采暖系统按供水温度可分为：一般热水采暖 （供水温度95°C,回水温度70°C）和高温热水 采暖（供水温度96 ~ 130°C,回水温度70°C） 两种；按水在系统内循环的动力可分为自然循环 系统（靠水的重度差进行循环）和机械循环系统 （靠水泵力进行循环）两种，分别如图5—1、 5—2所示：
4、散热器
散热器是将热水或蒸气的热能散发到室内空间，使室内气温升 高的设备。散热器的种类很多，常用的有铸铁散热器、钢串 片式散热器、钢制闭式对流散热器、光排管式散热器等。
（1）铸铁散热器：铸铁散热器分柱形和圆翼形、长翼形三 种。柱形又有二柱、四柱、五柱和六柱等。分别见图5-9、 5-10所示
第一节采暖工程的分类及组成
1）立管
采暖系统立管应按管道系统图中的立管标高以及 立管的布置形式（单管式、双管式）计算工程量。 在施工图中，立管中间变径时，分别计算工程量。 供水管变径点在散热器的进口处，回水管变径点 在散热器的出口处。计算公式见表5-2，表5-3.
思考：1、立管变径后，如何计算工程量
2、每层带两组散热器得双管系统，如何计 算立管工程量
三、工程量计算及定额套用 （一）计算规则 1、管道工程 （1）工程量计算：10米 规则同给水 项目划分同给水 工作内容同给水 注意：应适当增加乙字弯、灯叉弯、抱弯等增加长度
表 5-1 灯叉弯、半圆弯增加长度表 mm
管别
灯叉弯
半圆弯
支管
35
50
立管
60
60
（2）采暖管道立、支管工程量计算示例：
采暖工程施工图预算的编制cfnj.pptx
室内采暖管道是由供水（气）干管、立管及支管组成的。见图 5—3所示。其管道安装要求基本上同给水管道。
3、管道附件及排气设施
采暖管道上的附件有：阀门、排气阀、集气罐、手动放风、膨 胀水箱、伸缩器等。
排气阀一般设在供气干管上的最高点，当管道水压试验前充水 和系统启动时，利用此阀排除管道内的空气。集气罐一般装 在热水采暖管道系中供水干管的末端（高点），用于排除 系统中的空气。但也可装排气阀和膨胀水箱，来排除系统及 散热器组内的空气。
二柱
四柱
四柱
第一节采暖工程的分类及组成
第一节采暖工程的分类及组成
第一节采暖工程的分类及组成
单板式散热器
双板式散热器
扁管板式对流散热器 扁管双板式对流散热器
钢制板式散热器
第一节采暖工程的分类及组成
▪ 散热器安装：散热器通常安装在室内外墙 的窗台下（居中），走廊和楼梯间等处。 安装一般先栽托架（钩），然后将散热器 组挂在托架上，如果是带足柱式散热器， 直接搁置在地面或楼面上。
第一节采暖工程的分类及组成
2、室内采暖系统
▪ 室内采暖系统根据室内供热管网输送的介质不同 也可分为热水采暖系统和蒸气采暖系统两大类。
（1）热水采暖系统
热水采暖系统按供水温度可分为：一般热水采暖 （供水温度95°C,回水温度70°C）和高温热水 采暖（供水温度96 ~ 130°C,回水温度70°C） 两种；按水在系统内循环的动力可分为自然循环 系统（靠水的重度差进行循环）和机械循环系统 （靠水泵力进行循环）两种，分别如图5—1、 5—2所示：
0.2—标准层散热器回水支管 距本层地面距离
0.06—干管与立管之间乙字 弯的长度、立管抱弯长度
n—层数
2）支管：连接立管与散热器进、出口的水平管段 称为采暖管道系统中的水平支管。在采暖系统中， 由于各房间散热器的大小不同、立管和散热器的 安装位置不同，水平支管的计算就不同。为了使 计算长度尽可能接近实际安装长度，水平支管的 计算一般应按建筑平面图上各房间的细部尺寸， 结合立管及散热器的安装位置分别进行 。
3、管道附件及排气设施
采暖管道上的附件有：阀门、排气阀、集气罐、手动放风、膨 胀水箱、伸缩器等。
排气阀一般设在供气干管上的最高点，当管道水压试验前充水 和系统启动时，利用此阀排除管道内的空气。集气罐一般装 在热水采暖管道系中供水干管的末端（高点），用于排除 系统中的空气。但也可装排气阀和膨胀水箱，来排除系统及 散热器组内的空气。
二柱
四柱
四柱
第一节采暖工程的分类及组成
第一节采暖工程的分类及组成
第一节采暖工程的分类及组成
单板式散热器
双板式散热器
扁管板式对流散热器 扁管双板式对流散热器
钢制板式散热器
第一节采暖工程的分类及组成
▪ 散热器安装：散热器通常安装在室内外墙 的窗台下（居中），走廊和楼梯间等处。 安装一般先栽托架（钩），然后将散热器 组挂在托架上，如果是带足柱式散热器， 直接搁置在地面或楼面上。
第一节采暖工程的分类及组成
2、室内采暖系统
▪ 室内采暖系统根据室内供热管网输送的介质不同 也可分为热水采暖系统和蒸气采暖系统两大类。
（1）热水采暖系统
热水采暖系统按供水温度可分为：一般热水采暖 （供水温度95°C,回水温度70°C）和高温热水 采暖（供水温度96 ~ 130°C,回水温度70°C） 两种；按水在系统内循环的动力可分为自然循环 系统（靠水的重度差进行循环）和机械循环系统 （靠水泵力进行循环）两种，分别如图5—1、 5—2所示：
0.2—标准层散热器回水支管 距本层地面距离
0.06—干管与立管之间乙字 弯的长度、立管抱弯长度
n—层数
2）支管：连接立管与散热器进、出口的水平管段 称为采暖管道系统中的水平支管。在采暖系统中， 由于各房间散热器的大小不同、立管和散热器的 安装位置不同，水平支管的计算就不同。为了使 计算长度尽可能接近实际安装长度，水平支管的 计算一般应按建筑平面图上各房间的细部尺寸， 结合立管及散热器的安装位置分别进行 。
采暖室内燃气工程施工图预算的编制PPT[精品课件]
![采暖室内燃气工程施工图预算的编制PPT[精品课件]](https://img.taocdn.com/s1/m/52545b7008a1284ac950433f.png)
➢ 定额套用 室内采暖系统管道和给水管道套用同样的定额项目，其定额套用规定和 方
法相同。
2020/10/29
25
5.2.2 采暖管道安装
立管在墙角散热器在窗中安装的支管
图示
计算
• 支管
L＝[a＋b/2－(d＋c)－l/2＋35 ㎜]×2×n
• 连接立管与散热器进、出口的水平式管中段称L—为—采供暖、管回水道管系总统长中度的；水
⑥分汽缸、分水器和集水器 当需从总管接出两个以上分支环路时，考虑各环路之间的压力平衡 和流量分配及调节，宜用分汽缸、分水器和集水器。分汽缸用于供 汽管路上，分水器用于供水管路上，集水器用于回水管路上。分汽 缸、分水器、集水器一般应安装压力表和温度计,并应保温。分汽缸 上应安装安全阀，其下应设置疏水装置。分汽缸、分水器、集水器 按工程具体情况选用墙上或落地安装；一般直径较大时宜采用落地 安装；当封头采用法兰堵板时，其位置应根据实际情况设于便于维 修的一侧。
立管及散热器的安装位置分别进行。 l——散热器长度；
18
5.2.2 采暖管道安装
Ø工程量计算
1. 工程量计算规则 ① 不分干管、支管，均按不同管材、公称直径、连接方法分别以 “m”为单位计算。 ② 计算管道长度时，均以图示中心线的长度为准，不扣除阀门及 管件所占长度。 ③ 管道中成组成套的附件（如减压阀、疏水器等）、伸缩器所占 长度，定额中已综合考虑，也不扣除。 ④ 采暖立、支管上如有缩墙、躲管的灯叉弯、半圆弯时，其增加 的工程量应计入管道工程量中。增加长度可参照表5-1中的数值 计取
2020/10/29
20
5.2.2 采暖管道安装
• 采暖管道立、支管工程量计算示例
• 立管 • 按管道系统图中的立管标高以及立管的布置形式（单管式、双管 式）计算工程量。 • 在施工图中，立管中间变径时，分别计算工程量。供水管变径点 在散热器的进口处，回水管变径点在散热器的出口处。 • 单管顺流 式安装示意 • 单管顺流式立管长度计算
法相同。
2020/10/29
25
5.2.2 采暖管道安装
立管在墙角散热器在窗中安装的支管
图示
计算
• 支管
L＝[a＋b/2－(d＋c)－l/2＋35 ㎜]×2×n
• 连接立管与散热器进、出口的水平式管中段称L—为—采供暖、管回水道管系总统长中度的；水
⑥分汽缸、分水器和集水器 当需从总管接出两个以上分支环路时，考虑各环路之间的压力平衡 和流量分配及调节，宜用分汽缸、分水器和集水器。分汽缸用于供 汽管路上，分水器用于供水管路上，集水器用于回水管路上。分汽 缸、分水器、集水器一般应安装压力表和温度计,并应保温。分汽缸 上应安装安全阀，其下应设置疏水装置。分汽缸、分水器、集水器 按工程具体情况选用墙上或落地安装；一般直径较大时宜采用落地 安装；当封头采用法兰堵板时，其位置应根据实际情况设于便于维 修的一侧。
立管及散热器的安装位置分别进行。 l——散热器长度；
18
5.2.2 采暖管道安装
Ø工程量计算
1. 工程量计算规则 ① 不分干管、支管，均按不同管材、公称直径、连接方法分别以 “m”为单位计算。 ② 计算管道长度时，均以图示中心线的长度为准，不扣除阀门及 管件所占长度。 ③ 管道中成组成套的附件（如减压阀、疏水器等）、伸缩器所占 长度，定额中已综合考虑，也不扣除。 ④ 采暖立、支管上如有缩墙、躲管的灯叉弯、半圆弯时，其增加 的工程量应计入管道工程量中。增加长度可参照表5-1中的数值 计取
2020/10/29
20
5.2.2 采暖管道安装
• 采暖管道立、支管工程量计算示例
• 立管 • 按管道系统图中的立管标高以及立管的布置形式（单管式、双管 式）计算工程量。 • 在施工图中，立管中间变径时，分别计算工程量。供水管变径点 在散热器的进口处，回水管变径点在散热器的出口处。 • 单管顺流 式安装示意 • 单管顺流式立管长度计算
采暖室内燃气工程施工图预算的编制
™ 大多用在水平式和下供下回式系统中，它旋紧在散热器上部专 设的丝孔上，以手动方式排除空气。
™ 膨胀水箱
™ 设置在采暖系统的最高点，通过膨胀管与系统连通。自然循环 系统膨胀管接在供水总立管的顶端；机械循环系统一般多连接 在系统循环水泵吸入口附近的回水总管上。
PPT文档演模板
2023/5/20
采暖室内燃气工程施工图预算的编制
PPT文档演模板
2023/5/20
采暖室内燃气工程施工图预算的编制
5.1.2 室内采暖系统的组成
™ 自动排气阀
™ 是采暖管网中的排气设备，自动排气阀设在系统的最高处，对 热水采暖系统最好设在干管末端最高处。自动排气阀靠本体内 的自动机构使系统中的空气自动排出系统外。
™ 冷风阀 又称放气旋塞，也称手动放气阀
5.1.2 室内采暖系统的组成
™ 管道伸缩器（补偿器）
™ 利用管道伸缩器（补偿器）来吸收热变形，常用的有方形伸缩 器（补偿器）、波纹管伸缩器（补偿器）、套筒伸缩器（补偿 器）等。
™ 分汽缸、分水器和集水器
™ 当需从总管接出两个以上分支环路时，考虑各环路之间的压力 平衡和流量分配及调节，宜用分汽缸、分水器和集水器。分汽 缸用于供汽管路上，分水器用于供水管路上，集水器用于回水 管路上。分汽缸、分水器、集水器一般应安装压力表和温度计, 并应保温。分汽缸上应安装安全阀，其下应设置疏水装置。分 汽缸、分水器、集水器按工程具体情况选用墙上或落地安装； 一般直径较大时宜采用落地安装；当封头采用法兰堵板时，其 位置应根据实际情况设于便于维修的一侧。
™ 金属支架除锈用人工和喷砂除锈时，以“kg”为单位计量；若用 砂轮和化学除锈，以“m2”为单位计量，可按金属结构每100kg 折成7.25 m2面积来折算。
™ 膨胀水箱
™ 设置在采暖系统的最高点，通过膨胀管与系统连通。自然循环 系统膨胀管接在供水总立管的顶端；机械循环系统一般多连接 在系统循环水泵吸入口附近的回水总管上。
PPT文档演模板
2023/5/20
采暖室内燃气工程施工图预算的编制
PPT文档演模板
2023/5/20
采暖室内燃气工程施工图预算的编制
5.1.2 室内采暖系统的组成
™ 自动排气阀
™ 是采暖管网中的排气设备，自动排气阀设在系统的最高处，对 热水采暖系统最好设在干管末端最高处。自动排气阀靠本体内 的自动机构使系统中的空气自动排出系统外。
™ 冷风阀 又称放气旋塞，也称手动放气阀
5.1.2 室内采暖系统的组成
™ 管道伸缩器（补偿器）
™ 利用管道伸缩器（补偿器）来吸收热变形，常用的有方形伸缩 器（补偿器）、波纹管伸缩器（补偿器）、套筒伸缩器（补偿 器）等。
™ 分汽缸、分水器和集水器
™ 当需从总管接出两个以上分支环路时，考虑各环路之间的压力 平衡和流量分配及调节，宜用分汽缸、分水器和集水器。分汽 缸用于供汽管路上，分水器用于供水管路上，集水器用于回水 管路上。分汽缸、分水器、集水器一般应安装压力表和温度计, 并应保温。分汽缸上应安装安全阀，其下应设置疏水装置。分 汽缸、分水器、集水器按工程具体情况选用墙上或落地安装； 一般直径较大时宜采用落地安装；当封头采用法兰堵板时，其 位置应根据实际情况设于便于维修的一侧。
™ 金属支架除锈用人工和喷砂除锈时，以“kg”为单位计量；若用 砂轮和化学除锈，以“m2”为单位计量，可按金属结构每100kg 折成7.25 m2面积来折算。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（2） 柱翼型定向对流铸铁散热器的特点：它是朝前 散热，适应了装潢的要求。比无定向散热器热量利 用率高30%
柱翼型定向对流铸铁散热器的安装工艺：采用 DN40铸铁散热器通用的对丝、丝堵、补心连接，前 后位置不能互换。柱翼型定向对流铸铁散热器的上、 下水口不在同一垂直面上，施工时应先用标准乙字 弯管与散热器连接好，再将上下口中心调整在同一 垂直面上，然后按施工规范要求与进出水管相连接。 散热器安装固定，以散热器上下口中心同面距墙 50mm为基准，允许散热器背面顶翼距墙0~20mm。
示。供热干管是由室外直接引入建筑物室内底层，再 通过立管送到以上各层散热器。它一般适用于建筑物 顶层不宜布置管道的情况。
（4） 水平串联式采暖系统（如图3.4所示）的特点是
构造简单、节省管材、减少穿越楼板。但每一串联
图3.2 双管上行下给式采暖系统
图3.3 下行上给式采暖系统
图3.4 水平串联式采暖系统
图3.5
（a）元宝弯；(b)来回弯
3.1.2.4 散热器
散热器的功能是将热介质所携带的热能散发到 建筑物的室内空间。工程中散热器的型号、每组的 片数都是由设计确定的。
散热器的安装包括散热器的现场组对、活接头 的连接以及与其配置的阀门、放风门的连接。散热 器一般设置于建筑物室内窗台下。
3.1.2.5 集气罐、自动排气阀
管是由室外直接引入建筑物顶层的顶棚下或吊顶中， 然后由顶层设置立管分别送给以下各层的散热器。 回水干管敷设在建筑物的底层，如图3.2所示
(2) 单管上行下给系统是连接散热器的立管只有一根，
供热干管和回水干管同双管的敷设方式一样。这种方 式能够保证进入各层散热器的热媒流量相同，不会出
(3)下行上给式 这种布置方式又称为下分式供热系统，如图3.3所
2. 它是以水蒸气为“热媒”的采暖系统。它的特
点是温度变化大，热惰性小，易造成室内干燥，卫 生效果差。适用于需要集中而短暂采暖的公共建筑。
根据蒸汽采暖系统的使用压力不同，可分为低 压蒸汽采暖（蒸汽工作压力≤0.07MPa）和高压蒸汽 采暖（蒸汽工作压力＞0.07MPa
按凝结水的回水方式不同，可分为重力回水式 蒸汽采暖系统（凝结水靠重力直接回到锅炉）和机 械回水式蒸汽.2.3 采暖管道的敷设
室内采暖管道除有特殊的要求外，一般均采用明 装敷设。常用的管材为焊接钢管。供水立管与散热器 支管的连接，当直径≤32mm时采用活接头、弯头、三 通等管件丝扣连接，当管道直径＞40mm时可采用焊接
焊接安装钢管管件一般在施工现场用煨弯、挖眼 接管等方法制作。立管与支管在同一平面交叉，立管 应煨制成“元宝弯”的形式绕开，如图3.5（a）所示。 水平管与散热器连接，因不在同一条直线上，需要煨 制“来回弯（灯叉弯）”进行连接，如图3.5（b）所 示。
1. 它是以水为“热媒”的采暖系统。热水采暖的
特点是节省燃料，效果良好，温度变化小，热惰性 大。它通常适用于一般民用建筑。
根据热水采暖系统的供水温度的不同可分为两 种，即一般热水采暖系统（供水温度为95℃，回水 温度为70℃）和高温热水采暖系统（供水温度为 96~130℃，回水温度为70℃
按热水采暖系统的循环动力不同，可分为自然 循环热水采暖系统（靠供、回水在不同温度下的重 度差形成压力进行循环）和机械循环热水采暖系统 （靠水泵将机械能转化为液体的动能和压能）。
如图3.6所示，引入装置通常由温度计、压力表、
图3.6 采暖系统引入装置示意图
3.1.3 采暖系统常用的材料
3.1.3.1 管材
采暖工程中的管材基本与给排水工程所用的管 材相似，详见表2.1（详见Ｐ29）。
3.1.3.2 散热器
1. 如图3.7所示，铸铁散热器有柱型、翼型和柱翼
型等。柱型散热器有M132型、M813型、76型和四柱、 五柱型 （1）各类铸铁散热器的技术参数详见表3.1。
（3）钢制板式散热器 钢制板式散热器型号表示方法如图3.12所示
（4 钢制扁管散热器型号表示方法如图3.13所示
(2) 它一般是指由锅炉房外墙皮1.5m以外至各采暖
(3) 它一般是指由入口装置以内的管道、散热器、
排气装置等设施所组成的供热系统。
图3.1 热水采暖系统组成示意图
3.1.2.2 室内采暖系统的形式
指室内采暖系统输送热媒的干管、立管的设计 布置形式。
在采暖工程中，管道的布置形式较多，常用的
(1) 这种布置方式又称为上分式供热系统。供热干
一般在供热管路的室内干管末端设置集气罐、 排气阀，用以收集和排除系统中的空气。集气罐一 般采用DN100~250mm的钢管焊接而成，有立式和卧 式两种。自动排气阀常用的规格有DN15、DN20、 DN25等，与末端管道的直径相同。
3.1.2.6 引入装置
室外采暖管道进入室内采暖系统需设置引入装 置（采暖系统入口装置），用来控制（接通或切断） 热媒，以及减压、观察热媒的参数。
灰铸铁柱翼型散热器主要技术参数详见表3.2。
2. 除铸铁散热器外，还有钢制散热器。如图3.8所
示，钢制散热器品种较多，一般有光排管式、闭式、 板式、壁板式、柱式等。 （1
钢制柱式散热器如图3.9所示，型号表示方法详 见图3.10，技术性能详见表3.3。 （2
闭式对流散热器型号表示方法如图3.11所示
3.1.2 热水采暖系统简介
3.1.2.1 热水采暖系统的组成
如图3.1所示，热水采暖系统一般由以下三部分 组成： (1)
热源是指能够提供热量的设备，常见的热源有
①锅炉本体是将热媒通过燃料的燃烧加热，使 其温度升高的设备。常见的设备有立式锅炉、快装
②软化水设备是将普通水经处理变为软水的设 ③烟气净化设备是将燃烧过程中产生的烟尘经 ④除灰（渣）、上煤设备、风机、热交换器和
3 室内采暖工程施工图预算
本章内容
3.1 采暖工程简介
3.2 采暖工程施工图的识读
3.3 采暖安装工程量计算及定额 应用
3.1 采暖工程简介
3.1.1 采暖系统的分类
采暖工程的任务就是将热源（锅炉房）所产生 的热量通过室外供热管网输送到建筑物内的室内采 暖系统。采暖工程根据载热体的不同一般分为两大
柱翼型定向对流铸铁散热器的安装工艺：采用 DN40铸铁散热器通用的对丝、丝堵、补心连接，前 后位置不能互换。柱翼型定向对流铸铁散热器的上、 下水口不在同一垂直面上，施工时应先用标准乙字 弯管与散热器连接好，再将上下口中心调整在同一 垂直面上，然后按施工规范要求与进出水管相连接。 散热器安装固定，以散热器上下口中心同面距墙 50mm为基准，允许散热器背面顶翼距墙0~20mm。
示。供热干管是由室外直接引入建筑物室内底层，再 通过立管送到以上各层散热器。它一般适用于建筑物 顶层不宜布置管道的情况。
（4） 水平串联式采暖系统（如图3.4所示）的特点是
构造简单、节省管材、减少穿越楼板。但每一串联
图3.2 双管上行下给式采暖系统
图3.3 下行上给式采暖系统
图3.4 水平串联式采暖系统
图3.5
（a）元宝弯；(b)来回弯
3.1.2.4 散热器
散热器的功能是将热介质所携带的热能散发到 建筑物的室内空间。工程中散热器的型号、每组的 片数都是由设计确定的。
散热器的安装包括散热器的现场组对、活接头 的连接以及与其配置的阀门、放风门的连接。散热 器一般设置于建筑物室内窗台下。
3.1.2.5 集气罐、自动排气阀
管是由室外直接引入建筑物顶层的顶棚下或吊顶中， 然后由顶层设置立管分别送给以下各层的散热器。 回水干管敷设在建筑物的底层，如图3.2所示
(2) 单管上行下给系统是连接散热器的立管只有一根，
供热干管和回水干管同双管的敷设方式一样。这种方 式能够保证进入各层散热器的热媒流量相同，不会出
(3)下行上给式 这种布置方式又称为下分式供热系统，如图3.3所
2. 它是以水蒸气为“热媒”的采暖系统。它的特
点是温度变化大，热惰性小，易造成室内干燥，卫 生效果差。适用于需要集中而短暂采暖的公共建筑。
根据蒸汽采暖系统的使用压力不同，可分为低 压蒸汽采暖（蒸汽工作压力≤0.07MPa）和高压蒸汽 采暖（蒸汽工作压力＞0.07MPa
按凝结水的回水方式不同，可分为重力回水式 蒸汽采暖系统（凝结水靠重力直接回到锅炉）和机 械回水式蒸汽.2.3 采暖管道的敷设
室内采暖管道除有特殊的要求外，一般均采用明 装敷设。常用的管材为焊接钢管。供水立管与散热器 支管的连接，当直径≤32mm时采用活接头、弯头、三 通等管件丝扣连接，当管道直径＞40mm时可采用焊接
焊接安装钢管管件一般在施工现场用煨弯、挖眼 接管等方法制作。立管与支管在同一平面交叉，立管 应煨制成“元宝弯”的形式绕开，如图3.5（a）所示。 水平管与散热器连接，因不在同一条直线上，需要煨 制“来回弯（灯叉弯）”进行连接，如图3.5（b）所 示。
1. 它是以水为“热媒”的采暖系统。热水采暖的
特点是节省燃料，效果良好，温度变化小，热惰性 大。它通常适用于一般民用建筑。
根据热水采暖系统的供水温度的不同可分为两 种，即一般热水采暖系统（供水温度为95℃，回水 温度为70℃）和高温热水采暖系统（供水温度为 96~130℃，回水温度为70℃
按热水采暖系统的循环动力不同，可分为自然 循环热水采暖系统（靠供、回水在不同温度下的重 度差形成压力进行循环）和机械循环热水采暖系统 （靠水泵将机械能转化为液体的动能和压能）。
如图3.6所示，引入装置通常由温度计、压力表、
图3.6 采暖系统引入装置示意图
3.1.3 采暖系统常用的材料
3.1.3.1 管材
采暖工程中的管材基本与给排水工程所用的管 材相似，详见表2.1（详见Ｐ29）。
3.1.3.2 散热器
1. 如图3.7所示，铸铁散热器有柱型、翼型和柱翼
型等。柱型散热器有M132型、M813型、76型和四柱、 五柱型 （1）各类铸铁散热器的技术参数详见表3.1。
（3）钢制板式散热器 钢制板式散热器型号表示方法如图3.12所示
（4 钢制扁管散热器型号表示方法如图3.13所示
(2) 它一般是指由锅炉房外墙皮1.5m以外至各采暖
(3) 它一般是指由入口装置以内的管道、散热器、
排气装置等设施所组成的供热系统。
图3.1 热水采暖系统组成示意图
3.1.2.2 室内采暖系统的形式
指室内采暖系统输送热媒的干管、立管的设计 布置形式。
在采暖工程中，管道的布置形式较多，常用的
(1) 这种布置方式又称为上分式供热系统。供热干
一般在供热管路的室内干管末端设置集气罐、 排气阀，用以收集和排除系统中的空气。集气罐一 般采用DN100~250mm的钢管焊接而成，有立式和卧 式两种。自动排气阀常用的规格有DN15、DN20、 DN25等，与末端管道的直径相同。
3.1.2.6 引入装置
室外采暖管道进入室内采暖系统需设置引入装 置（采暖系统入口装置），用来控制（接通或切断） 热媒，以及减压、观察热媒的参数。
灰铸铁柱翼型散热器主要技术参数详见表3.2。
2. 除铸铁散热器外，还有钢制散热器。如图3.8所
示，钢制散热器品种较多，一般有光排管式、闭式、 板式、壁板式、柱式等。 （1
钢制柱式散热器如图3.9所示，型号表示方法详 见图3.10，技术性能详见表3.3。 （2
闭式对流散热器型号表示方法如图3.11所示
3.1.2 热水采暖系统简介
3.1.2.1 热水采暖系统的组成
如图3.1所示，热水采暖系统一般由以下三部分 组成： (1)
热源是指能够提供热量的设备，常见的热源有
①锅炉本体是将热媒通过燃料的燃烧加热，使 其温度升高的设备。常见的设备有立式锅炉、快装
②软化水设备是将普通水经处理变为软水的设 ③烟气净化设备是将燃烧过程中产生的烟尘经 ④除灰（渣）、上煤设备、风机、热交换器和
3 室内采暖工程施工图预算
本章内容
3.1 采暖工程简介
3.2 采暖工程施工图的识读
3.3 采暖安装工程量计算及定额 应用
3.1 采暖工程简介
3.1.1 采暖系统的分类
采暖工程的任务就是将热源（锅炉房）所产生 的热量通过室外供热管网输送到建筑物内的室内采 暖系统。采暖工程根据载热体的不同一般分为两大
