《民用建筑电气设计规范》JGJ_16-2008讲义--配变电所_4

《民用建筑电气设计规范》JGJ_16-2008讲义--配变电所_4

6 配变电所直接通向室外的门应 为丙级防火门。
配变电所的所有门，均应使用防 火门。条文中规定了在各种情况下 对门的防火等级要求，一是为了配 变电所外部火灾时不应对配变电造 成大的影响，另一方面是在配变电 所内部火灾时，尽量限制在本范围 内。
防火门分为甲、乙、丙三级，其 耐火最低极限：甲级应为1.20h；乙 级应为0.90h；丙级应为0.60h。
屏蔽措施：通常在墙体和地坪内
敷设钢网或在变电所的顶棚明敷铁 皮并与接地装置连接。另外，刷屏 蔽涂料（亦称导电漆）也是一种方 法，该涂料主要有银导电漆、银铜 导电漆和镍导电漆。刷屏蔽涂料后， 对射频干扰可降低40~80db。
降噪措施：变压器在楼内安装时， 应采取降噪措施。如在变压器下面 安装减震垫，在变电所内墙上加吸 音板。同时选择低噪音配变电设备 也是非常重要的，干式变压器噪音 现场实测值不超过55dB。
4 配变电所
一 本章内容与原版本相比主要有下 列修改:
1 去工业化色彩，如取消原规范所址 选择中第4.2.1条8款 (不应设在爆炸危 险场所和不宜设在有火灾危险场所的 正上方或正下方,如布置在爆炸危险 场所范围以内和布置在与火灾危险场 所的建筑物毗邻连接时,应符合现行 的<爆炸和火灾危险环境电力装置设 计规范>的规定等等。
5 在总则中，第1.0.3 条规定了， 民 用建筑电气设计应体现以人为本， 对电磁污染、声污染及光污染采取 综合治理，达到环境保护相关标准 的要求，确保人居环境安全。
目前，国内许多建筑物的变电所
与居住房间或办公建筑仅一墙之隔、 一板之隔，从人性化的角度看，变 压器和大电流母排的电磁辐射及噪 声污染对长期生活和工作在里面的 人的身心健康是有影响的。因此， 第 4.9.6条规定： 当配变电所与上、 下或贴邻的居住、办公房间仅有一 层楼板或墙体相隔时，配变电所内 应采取屏蔽、降噪等措施。
《建筑电气设计规范》JGJ16-2008宣讲第3,9~13章

《建筑电气设计规范》JGJ16-2008宣讲第3,9~13章


《建筑电气设计规范》JGJ16-2008宣讲



4、配变电站，各种进出线路，最好采用上进上出的方式， 使其电气线路不依赖电缆沟，则可不设电缆沟，这是国外是 很普通的一种方式，现时的配电屏均考虑了上进上出的要求。 4.2.3 配变配电所，应尽量设置在负荷中心，以减少损耗， 节约能源，在国内外已有很多的配变电所，设置在群房的屋 顶层，高层群筑的避难层等处，此时需考虑设备的安装，维 护和运行的安全。 4.2.4 住宅小区内，不主张采用高抬式，杆上变电站，因为 现在住宅楼一般在6层及以上达到20m以上高度，考虑避免飘 落物体，儿童玩耍造成事故，在多层住宅区宜选用带防和外 壳的户外型预装式变电所，高层住宅根据具体情况在地下层 设配变电所较为合适。
《建筑电气设计规范》JGJ16-2008宣讲



4.4.8 各地供电部门均有相应的规定，一般情况下，10KV 进线上，如所供变压器容量大于400KVA，则应装设由当地 供电部门提供的高压计量装置，小于400KVA，可在低压侧 装设总计量。当单位用电不可能增加时，可放宽到500KVA。 4.4.11 真空断路器因其开距短、动作快，易产生开关过电 压。此过电压，对两端设备的危害是十分显著的。条文中 规定真空断路器，应设有浪涌保护器。目前，市场上真空 断路器有的具有浪涌吸收功能，也有不具有的。 4.4.12 0.4KV开关设备的选择，首先应满足电压、频率、电 流、容量的要求。对于变压器的低压侧出线开关，一般情 况下应选用断路器，而对于100KVA及以下的小容量变压器， 使用带熔断器的负荷开关，在国外很常见。对于低压母线 联络开关的选择，当要求自动投切时，应同时满足第2款 1)～3)项要求。
《建筑电气设计规范》JGJ16-2008宣讲
JGJ162008《民用建筑设计电气设计规范》.doc

JGJ162008《民用建筑设计电气设计规范》.doc

《民用建筑电气设计规范》JGJ16-20083 供配电系统3.2负荷分级及供电要求3.2.8条：一级负荷应由两个电源供电，当一个电源发生故障时，另一个电源不应同时受到损坏。

（第十页）3.3电源及供配电系统3.3.2条：应急电源与正常电源之间必须采取防止并列运行的措施。

（第11页）4 配变电所4.3配电变压器选择4.3.5条：设置在民用建筑中的变压器，应选择干式、气体绝缘或非可燃性液体绝缘的变压器。

当单台变压器油量为100kg及以上时，应设置单独的变压器室。

（第17-18页）4.7低压配电装置4.7.3条：当成排布置的配电屏长度大于6m时，屏后面的通道应设有两个出口。

当出口之间的距离大于15m时，应增加出口。

（第24页）4.9 对土建专业的要求4.9.1条：可燃油油浸电力变压器的耐火等级应为一级。

非燃或难燃介质的电力变压器室、电压为10（6）kV的配电装置室和电容器室的耐火等级不应低于二级。

低压配电装置室和电容器室的耐火等级不应低于三级。

（第25页）4.9.2条：配变电所的门应为防火门，并应负荷下列规定：1 变配电所位于高层主体建筑（或裙房）内时，通向其他相邻房间的门应为甲级防火门，通向过道的门应为乙级防火门；2 变配电所位于多层建筑物的二层或更高层时，通向其他相邻房间的门应为甲级防火门，通向过道的门应为乙级防火门；3 变配电所位于多层建筑的一层时，通向相邻房间或过道的门应为乙级防火门；4 变配电所位于地下一层或下面有地下层时，通向相邻房间或过道的门应为甲级防火门；5 变配电所附近堆有易燃物品或通向汽车库的门应为甲级防火门；6 变配电所直接通向室外的门应为丙级防火门。

（第25页）7 低压配电7.4导体选择7.4.2条：低压配电导体截面的选择应符合下列要求：1）按敷设方式、环境条件确定的导体截面，其导体载流量不应小于预期负荷的最大计算电流和按保护条件所确定的电流；2）线路电压损失不应超过允许值；3）导体最小截面应满足机械强度的要求，配电线路每一相导体截面不应小于表7.4.2的规定。

jgj16-《民用建筑电气设计规范》

jgj16-《民用建筑电气设计规范》

jgj16-《民用建筑电气设计规范》For personal use only in study and research; not for commercialuse《民用建筑电气设计规范》16-20083供配电系统负荷分级及供电要求条：一级负荷应由两个电源供电，当一个电源发生故障时，另一个电源不应同时受到损坏。

（第十页）电源及供配电系统条：应急电源与正常电源之间必须采取防止并列运行的措施。

（第11页）4配变电所配电变压器选择条：设置在民用建筑中的变压器，应选择干式、气体绝缘或非可燃性液体绝缘的变压器。

当单台变压器油量为100kg及以上时，应设置单独的变压器室。

（第17-18页）低压配电装置条：当成排布置的配电屏长度大于6m时，屏后面的通道应设有两个出口。

当出口之间的距离大于15m时，应增加出口。

（第24页）对土建专业的要求条：可燃油油浸电力变压器的耐火等级应为一级。

非燃或难燃介质的电力变压器室、电压为10（6）kV的配电装置室和电室的耐火等级不应低于二级。

低压配电装置室和电室的耐火等级不应低于三级。

（第25页）条：配变电所的门应为防火门，并应负荷下列规定：1变配电所位于高层主体建筑（或裙房）内时，通向其他相邻房间的门应为甲级防火门，通向过道的门应为乙级防火门；2变配电所位于多层修建物的二层或更高层时，通向其他相邻房间的门应为甲级防火门，通向过道的门应为乙级防火门；3变配电所位于多层修建的一层时，通向相邻房间或过道的门应为乙级防火门；4变配电所位于公开一层或下面有公开层时，通向相邻房间或过道的门应为甲级防火门；5变配电所附近堆有易燃物品或通向汽车库的门应为甲级防火门；6变配电所直接通向室外的门应为丙级防火门。

（第25页）7低压配电导体选择条：低压配电导体截面的选择应符合下列要求：1）按敷设方式、环境条件确定的导体截面，其导体载流量不应小于预期负荷的最大计算电流和按保护条件所确定的电流；2）线路电压损失不应超过允许值；3）导体最小截面应满足机械强度的要求，配电线路每一相导体截面不应小于表的规定。

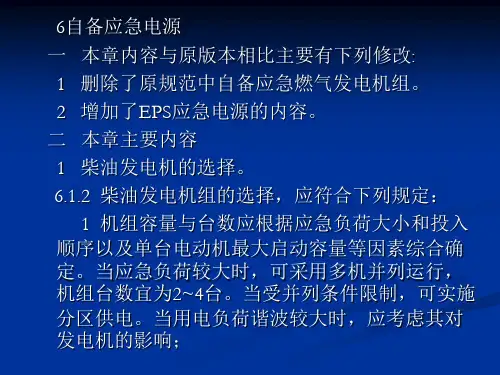

《民用建筑电气设计规范》JGJ_16-2008讲义--自备应急电源6资料教程

《民用建筑电气设计规范》JGJ_16-2008讲义--自备应急电源6资料教程






2）当两台机组并列运行时，机组的中性点应 经刀开关接地。当两台机组的中性导体存在环流 时，应只将其中一台发电机的中性点接地； 3）当两台机组并列运行时，两台机组的中性 点可经限流电抗器接地。 2 发电机中性导体上的接地刀开关，可根据发 电机允许的不对称负荷电流及中性导体上可能出 现的零序电流选择； 3 采用电抗器限制中性导体环流时，电抗器的 额定电流可按发电机额定电流的25%选择，阻抗 值可按通过额定电流时其端电压小于10V选择。




这种类型机组能适应各种运行方式，易于实现 机组自动化或对发电机组的遥控。 目前国产柴油发电机组启动时间可以小于15s， 有的厂产品可在4~7s，保证值为15s。
6.1.8 发电机组的自启动应符合下列规定： 1 机组应处于常备启动状态。一类高层建筑 及火灾自动报警系统保护对象分级为一级建筑物 的发电机组，应设有自动启动装置，当市电中断 时，机组应立即启动，并应在30s内供电； 当采用自动启动有困难时，二类高层建筑及二 级保护对象建筑物的发电机组，可采用手动启动 装置； 机组应与市电联锁，不得与其并列运行。当市 电恢复时，机组应自动退出工作，并延时停机；

பைடு நூலகம்

【注释】 机组的选择 第1款 确定机组容量时，除考虑应急负荷总容 量之外，应着重考虑启动电动机容量。因单台电 动机最大启动容量对确定机组容量有直接关系。 另外机组能启动电动机容量大小的因素又很多， 它与发电机的技术性能、柴油机的调速性能和启 动时发电机所带负荷大小和功率因数的高低、发 电机的励磁和调压方式以及用电负荷对电压指标 的要求等因素有关。因此，设计确定机组容量， 应具体分析区别对待。 为了便于设计参考，对三相低压柴油发电机组 在空载时，能全电压直接启动的空载四极笼型三 相异步电动机最大容量可参见表6-1。
民用建筑电气设计规范-第4章-配变电所

民用建筑电气设计规范-第4章-配变电所

考虑设备的维护和更换方便性，以及经济性因素。
02
配变电所的电气设计
电源设计
电源配置
根据建筑物的功能和规模，确定所需 的电源配置。通常应设置两个独立的 电源，确保供电的可靠性和稳定性。
电压选择
根据用电设备的额定电压和用电负荷 的性质，选择合适的电压等级。同时， 要确保电压偏差在允许范围内，以保 证设备的正常运行。
控制回路与信号回路
根据设备的运行需求，设计相应的控制回路和信号回路，实现对设备的远程控 制和状态监测。
节能与环保设计
节能措施
采用高效的电气设备、控制技术和无功补偿装置，降低能耗。同时，合理调整运行方式和控制策略，实现节能运 行。
环保措施
选用低噪声、低振动的设备，采取减震、消音等措施，降低对环境的影响。同时，合理规划建筑布局，充分利用 自然光和自然通风，减少对环境的人工干预。
民用建筑电气设计规范-第4章-配变电所
$number {01}
目 录
• 配变电所的组成与布置 • 配变电所的电气设计 • 配变电所的运行与管理 • 配变电所的未来发展与展望
01
配变电所的组成与布置
配变电所的组成
进线柜 变压器柜
出线柜 计量柜 补偿柜
用于引入外部电源，具有保 护功能。
安装变压器，将高压电转换 为低压电。
智能配变电所能提高供电可靠性和电能质量，降低运行维护成本，提升电力系统的安全性和经济性。
智能配变电所的建设需要加强技术研发和人才培养，制定相关标准和规范，推动智能配变电所的普及和 应用。
分布式电源接入
01
随着可再生能源的发展和普及，分布式电源接入配变电所已成 为一种趋势。
02
分布式电源的接入可以提高配电网的可靠性和灵活性，优化资
民用建筑电气设计配变电所

民用建筑电气设计配变电所

民用建筑电气设计配变电所【1】一般规定1、本章适用于民用建筑物（群）所附设的交流电压为35kV及以下的配变电所设计。

2、地震基本烈度为7度及以上地区，配变电所的设计和电气设备的安装应采取必要的抗震措施。

【2】所址选择1、配变电所位置选择，应根据下列要求综合考虑确定：（1）深入或接近负荷中心。

（2）进出线方便。

（3）接近电源侧。

（4）设备吊装、运输方便。

（5）不应设在有剧烈振动的场所。

（6）不宜设在多尘、水雾或有腐蚀性气体的场所，如无法远离时，不应设在污染源的下风侧。

（7）不应设在厕所、浴室、厨房或其他经常积水场所的正下方，也不宜与上述场所贴邻。

（8）配变电所为独立建筑物时，不宜设置在地势低洼和可能积水的场所。

（9）配变电所设置在建筑物的地下层时，不宜设置在最底层，当设置在最底层时，应采取适当抬高该所地面等防水措施。

并应避免洪水、消防水或积水从其他渠道淹渍配变电所的可能性。

（10）配变电所设置在地下层时，宜选择在通风、散热、防潮条件较好的场所。

且尚宜加设机械通风及去湿设备。

（11）民用建筑内附配变电所，宜设置在一层或地下层，但当供电负荷较大，供电半径较长时，也可分设在某些楼层、屋顶层、避难层、机房层等处。

2、建筑物内附配变电所不应装设带有可燃性油的电气设备，并不应使用裸露导体配线。

3、当配变电设置在建筑物的地下层、楼上层时，应充分考虑变配电所的相应电气设备，如变压器、开关柜等的水平、垂直运输通道以及对楼面荷载的要求。

4、配变电所为独立建筑物时，其位置应尽量接近负荷中心，进出线方便，且其环境要求尽量隐蔽。

5、居住小区可设独立式配变电所，也可附设在某建筑物内或选用带防护外壳的电缆进【3】配电变压器选择1、配电变压器指民用建筑中采用的35／10kV、35／0.4kV、10／0.4kV三种电压等级的变压器。

应根据建筑物的性质和负荷情况、城市电网情况，进行技术、经济比较后确定。

2、配电变压器，其长期工作负载率不宜大于85％，当所供负荷其谐波电流较大时，尚应增加变压器容量，以减小变压器负载率。

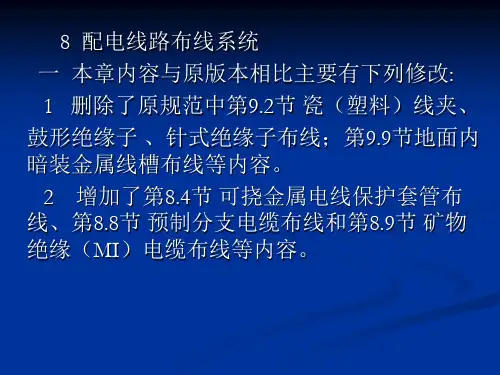

《民用建筑电气设计规范》JGJ_16-2008讲义--配电线路布线系统[1]课件

《民用建筑电气设计规范》JGJ_16-2008讲义--配电线路布线系统[1]课件



8.8.3 预制分支电缆布线，宜在室内及电气竖井内 沿建筑物表面以支架或电缆桥架（梯架）等构件明 敷设。预制分支电缆垂直敷设时，应根据主干电缆 最大直径预留穿越楼板的洞口，同时尚应在主干电 缆最顶端的楼板上预留吊钩。 【注释】 预制分支电缆垂直敷设，一般采用吊装 方式。卷扬机视具体条件可放在顶层或底层，电缆 末端固定用吊具及提升金具的强度应为所吊电缆总 重量的4倍。电缆在吊装悬挂后应立即固定，固定 点间距宜为1.5~2m。



8.4.9 暗敷于地下的可挠金属电线保护套管的管路 不应穿过设备基础。当穿过建筑物基础时，应加 保护管保护；当穿过建筑物变形缝时，应设补偿 装置。 【注释】 参见第8.3.8条注释。 8.4.10 可挠金属电线保护套管之间及其与盒、箱 或钢导管连接时，应采用专用附件。 【注释】 为保证可挠金属电线保护套管布线质 量和运行安全，可挠金属电线保护套管之间及与 盒、箱或钢制电线保护导管的连接，必须采用符 合标准的专用附件。专用附件主要包括各种类型 的连接器、绝缘护套、固定夹子及接或暗敷于建筑物顶棚内正常环境的室内 场所时，可采用双层金属层的基本型可挠金属电线 保护套管。明敷于潮湿场所或暗敷于墙体、混凝土 地面、楼板垫层或现浇钢筋混凝土楼板内，或直埋 地下时，应采用双层金属层外覆聚氯乙烯护层的防 水型可挠金属电线保护套管。 【注释】 民用建筑布线系统所采用的可挠金属 电线保护套管，分为基本型和防水型两类。基本型 套管外层为热镀锌钢带，中间层为钢带，里层为电 工纸。适用于明敷或暗敷在正常环境的室内场所。 防水型套管是用特殊方法在基本型套管表面，包覆 一层具有良好耐韧性软质聚氯乙烯，具有优异的耐 水性和耐腐蚀性。适用于明敷在潮湿场所或暗敷于 墙体、现浇钢筋混凝土内或直埋地下配管。
《民用建筑电气设计规范》JGJ_16-2008讲义--配电线路布线系统[1]资料

《民用建筑电气设计规范》JGJ_16-2008讲义--配电线路布线系统[1]资料





3 设计应根据对线路的阻燃、低卤或耐火等功 能要求，选用相适应的阻燃、低卤或耐火型电缆； 4 选择主干电缆截面和分支电缆截面应留有约 30%的裕量，并满足电压降的要求； 推荐选用单芯预制分支电缆，基于以下几点： 1 ） 单芯电缆载流量大，相同截面的同型预制 分支电缆，在空气中明敷设时，单芯电缆的载流 量是多芯电缆的1.4倍； 2 ） 单芯电缆的主电缆截面大，可达1000mm2， 作为干线电缆可有充足的裕量选择； 3 ） 多芯电缆的分支接头需特殊制作，制造工 艺复杂。因此，在价格及可靠性上不及单芯电缆。



【注释】 电缆弯成“S”或“Ω”形弯是对电 缆线路经过建筑物变形缝或引入振动源设 备所引起的电缆线路的变形补偿。 8.9.8 除支架敷设在支架处固定外，电缆敷 设时，其固定点之间的距离不应大于表8.9.8 的规定。 表8.9.8 矿物绝缘（MI）电缆固定点或支 架间的最大距离

例1：计算电流为800A、长度为50m的配电线路， 按最高使用温度不超过70℃要求，根据制造厂提 供的载流表可选用300mm2单芯矿物绝缘电缆，其 成品电缆交货长度仅为42m，为避免电缆中间接头， 宜选用185mm2电缆双拼，成品电缆交货长度为 70m。
例2：根据计算电流要选用4×25mm2的多芯矿 物绝缘电缆，当线路长度超过成品电缆的交货长 度80m时，可考虑选用4根25mm2的单芯电缆，其 成品交货长度可达260m。避免中间接头。
【注释】 单芯预制分支电缆，特别是大截面、大 电流电缆在通电运行时，其周围产生强烈的交变磁 场，为防止产生的涡流效应给布线系统造成的不良 影响，对电缆的支承桥架、支架、卡具等应选用专 用附件，严禁使用导磁材料。


8.8.6 预制分支电缆布线，应防止在电缆敷设和使 用过程中，因电缆自重和敷设过程中的附加外力 等机械应力作用而带来的损害。
jgj16-《民用建筑电气设计规范》

jgj16-《民用建筑电气设计规范》

For personal use only in study and research; not for commercialuse《民用建筑电气设计规范》JGJ16-20083 供配电系统负荷分级及供电要求条：一级负荷应由两个电源供电，当一个电源发生故障时，另一个电源不应同时受到损坏。

（第十页）电源及供配电系统条：应急电源与正常电源之间必须采取防止并列运行的措施。

（第11页）4 配变电所配电变压器选择条：设置在民用建筑中的变压器，应选择干式、气体绝缘或非可燃性液体绝缘的（第17-18变压器。

当单台变压器油量为100kg及以上时，应设置单独的变压器室。

页）低压配电装置条：当成排布置的配电屏长度大于6m时，屏后面的通道应设有两个出口。

当出口之间的距离大于15m时，应增加出口。

（第24页）对土建专业的要求条：可燃油油浸电力变压器的耐火等级应为一级。

非燃或难燃介质的电力变压器室、电压为10（6）kV的配电装置室和电容器室的耐火等级不应低于二级。

低压配电装置室和电容器室的耐火等级不应低于三级。

（第25页）条：配变电所的门应为防火门，并应负荷下列规定：1 变配电所位于高层主体建筑（或裙房）内时，通向其他相邻房间的门应为甲级防火门，通向过道的门应为乙级防火门；2 变配电所位于多层建筑物的二层或更高层时，通向其他相邻房间的门应为甲级防火门，通向过道的门应为乙级防火门；3 变配电所位于多层建筑的一层时，通向相邻房间或过道的门应为乙级防火门；4 变配电所位于地下一层或下面有地下层时，通向相邻房间或过道的门应为甲级防火门；5 变配电所附近堆有易燃物品或通向汽车库的门应为甲级防火门；6 变配电所直接通向室外的门应为丙级防火门。

（第25页）7 低压配电导体选择条：低压配电导体截面的选择应符合下列要求：1）按敷设方式、环境条件确定的导体截面，其导体载流量不应小于预期负荷的最大计算电流和按保护条件所确定的电流；2）线路电压损失不应超过允许值；3）导体最小截面应满足机械强度的要求，配电线路每一相导体截面不应小于表的规定。

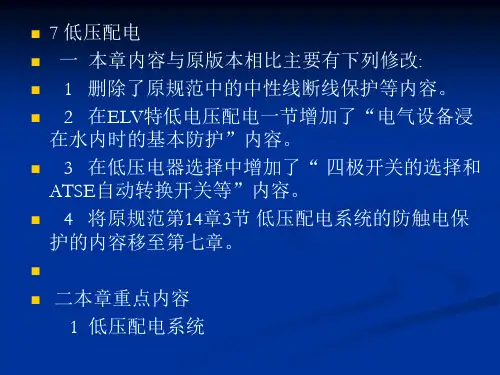

精选《民用建筑电气设计规范》jgj16讲义低压配电7资料

精选《民用建筑电气设计规范》jgj16讲义低压配电7资料

4 TT系统的电源进线开关应采用四极开关； 5 IT系统中当有中性导体时应采用四极开关。
【注释】 三相四线制系统中，四极开关的选用
第1款 保证电源转换的功能性开关电器应作用 于所有带电导体，且不得使这些电源并联。条文 引自IEC60364-4-46。
第2款 TN—C—S、TN—S系统中的电源转换开 关应采用切断相导体和中性导体的四极开关。在 电源转换时切断中性导体可以避免中性导体产生 分流（包括在中性导体流过的三次谐波及其他高 次谐波），这种分流会使线路上的电流矢量和不 为零，以至在线路周围产生电磁场及电磁干扰。 采用四极开关可保证中性导体电流只会流经相应 的电源开关的中性导体，可以避免中性导体产生 分流，避免在线路周围产生电磁场及电磁干扰， 参见图7-8。
SCPD的额定电流应大于或等于ATSE的额定电 流，若采用熔断器作为SCPD时，应选择gG或aM、 gM型，不应选用半导体保护型。且需注意：在加 装SCPD后，应校核配电系统的选择性保护以及配 电级数。
4 当采用CB级ATSE为消防负荷供电时，应采用仅 具短路保护的断路器组成的ATSE。其保护选择性 应与上下级保护电器相配合；
5 所选用的ATSE宜具有检修隔离功能。当ATSE 本体没有检修隔离功能时，设计上应采取隔离措 施；

【注释】第5款 采用ATSE作双电源转换时，从 安全着想，要求具有检修隔离功能，此处检修隔 离指的是ATSE配出回路的检修应需隔离。如 ATSE本体没有检修隔离功能时，设计上应在 ATSE的进线端加装具有隔离功能的电器。
支回路时，其线路的短路保护和过负荷保护，可 由变压器一次侧的保护电器完成； 2 当具有两个及以上SELV分支回路时，每一 个分支回路的首端应设有保护电器； 3 当SELV超过交流25V或设备浸在水中时， SELV和PELV回路应具有下列基本防护： 1）带电部分应完全由绝缘层覆盖，且该绝缘 层应只有采取破坏性手段才能除去；
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

4.3.3 当符合下列条件之一时，可设专用变压器。 1 电力和照明采用共用变压器将严重影响照明
质量及光源寿命时，可设照明专用变压器。
2 季节性负荷容量较大或冲击性负荷严重影响 电能质量时，可设专用变压器。
3 单相负荷容量较大，由于不平衡负荷引起中 性导体电流超过变压器低压绕组额定电流的25％ 时，或只有单相负荷其容量不是很大时，可设置 单相变压器。
4 出于功能需要的某些特殊设备，可设专用变 压器。
5 在电源系统不接地或经高阻抗接地，电气装 置外露可导电部分就地接地的低压系统中（IT系 统），照明系统应设专用变压器。
[注释] 据调查，在民用建筑中，以电为媒的空气 调节系统，其容量约占全部容量的60%左右（如： 办公建筑、商业建筑、住宅建筑等），故其季节 性用电差异很大。建议凡有集中空气调节系统的 建筑物，宜设专用变压器。没有设置集中空气调 节系统的建筑物（如：住宅），在条件允许的情 况下，尽量使用多变压器供电，变压器低压设手 动联络，以提供在低负荷季节关闭某一变压器的 条件，节约运行费用。
2 配变电所位于多层建筑物的二层或更高层时， 通向其他相邻房间的门应为甲级防火门，通向走道 的门应为乙级防火门。
3 配变电所位于多层建筑物的一层时，通向相邻 房间或过道的门应为乙级防火门。
4 配变电所位于地下层或下面有地下层时，通向 相邻房间或过道的门应为甲级防火门。
5 配变电所附近堆有易燃物品或通向汽车库的门 应为甲级防火门。
二 本章的重点内容
4.3 配电变压器选择
4.3.1 配电变压器选择应根据建筑物的性质和负荷 情况、环境条件确定，并应选用节能型变压器。
[注释] 条文规定了民用建筑配电变压器选择的 原则。采用节能型变压器，符合国家的环境保护 和可持续发展的方针政策，并节约以后的运行费 用。可燃性油浸变压器推荐采S11系列，干式变压 器推荐采用SC10或损耗水平相当的产品系列。
4 关于配变电所门的防火等级在2005年以前我国设 计规范如《高规》、《建规》和《民用建筑设计通 则》以及《民规》等均无此规定。这次民规作了较 详细的规定。在第4.9.2 条中作出了 配变电所的门 应为防火门，并应符合下列规定：
1 配变电所位于高层主体建筑（或裙房）内，通 向其他相邻房间的门应为甲级防火门，通向过道的 门应为乙级防火门。
气体（六氟化流）绝缘的变压器近年来已有应用。 对于非可燃性液体（四氯乙烷无燃点）绝缘变压 器，国外已有生产如: 英国G.E.C公司的ME-70就 属这类产品，目前国内尚无此类产品，但不排除 以后试制成功或引进的可能。
3 原规范在民用建筑的配变电所内可以采用裸 铜排或装置，修改后的民规不推荐在配变电所内 采用裸铜排（见4.5.2条）。规范在修订过程中 根 据调查，国内各建筑设计单位，在设计民用建筑 室内配变电所时，很少有使用裸露带电导体的情 况。另外，参考欧州国家的规定也不允许使用裸 露带电体。变压器应使用带外壳保护式，由变压 器至低压柜的进线线路，现在国内采用保护式母 线较多，而国外多使用单芯电缆。鉴于我国地域 广、经济发展不同的具体情况，部分地区仍存在 使用裸露带电导体的可能，所以条文规定为“不 宜设置裸露带电导体式装置”。
5 在总则中，第1.0.3 条规定了， 民用建筑电气设 计应体现以人为本，对电磁污染、声污染及光污 染采取综合治理，达到环境保护相关标准的要求， 确保人居住房间或
办公建筑仅一墙之隔、一板之隔，从人性化的角 度看，变压器和大电流母排的电磁辐射及噪声污 染对长期生活和工作在里面的人的身心健康是有 影响的。因此，第 4.9.6条规定： 当配变电所与上、 下或贴邻的居住、办公房间仅有一层楼板或墙体 相隔时，配变电所内应采取屏蔽、降噪等措施。
门的开启方向，应本着安全疏散的原则，均向 “外”开启，即通向配变所室外的门外开启，由 较高电压等级通向较低电压等级的房间的门，向 较低电压房间开启。国家标准《10kV及以下变电 所设计规范》GB50053-946.2.2条，规定为“…… 此门应能双向开启”。据了解，防火门是不能双 向开启的，故本规范，未规定此内容。
屏蔽措施：通常在墙体和地坪内敷设钢网或在
变电所的顶棚明敷铁皮并与接地装置连接。另外， 刷屏蔽涂料（亦称导电漆）也是一种方法，该涂 料主要有银导电漆、银铜导电漆和镍导电漆。刷 屏蔽涂料后，对射频干扰可降低40~80db。
降噪措施：变压器在楼内安装时，应采取降噪措 施。如在变压器下面安装减震垫，在变电所内墙 上加吸音板。同时选择低噪音配变电设备也是非 常重要的，干式变压器噪音现场实测值不超过 55dB。
4.3.2 配电变压器的长期工作负载率不宜大于85％。
[注释] 条文规范了配电变压器长期工作负荷载 率的选择原则。在民用建筑中，变压器的季节负 荷，变化很大，变压器制造商家推荐将变压器采 取强冷措施，允许适当过载运行，使用单位为了 减少首次安装容量，而接受此措施，其实变压器 在此情况下运行是不经济的，不应提倡。为保证 变压器运行的经济性和变压器的使用寿命，其长 期工作负载率不宜大于85%较为合理。如经常性 过载（过载时间超过30%），则应考虑增加变压 器的容量。并宜考虑季节性的切除变压器措施。
根据对各地的调查，在民用建筑主体建筑内，已 不再使用可燃性油浸变压器，而多采用干式变压 器。干式变压器分两种，浇注式和绕线式。在我 国的南方潮湿地区及北方干燥地区的地下层不宜 使用绕线式，因为当变压器停止运行后，变压器 的绝缘水平严重下降，不采取措施很难恢复正常 运行。浇注式变压器具有防潮性能好等优点得到 广泛应用。
6 配变电所直接通向室外的门应为丙级防火门。 配变电所的所有门，均应使用防火门。条文中
规定了在各种情况下对门的防火等级要求，一是 为了配变电所外部火灾时不应对配变电造成大的 影响，另一方面是在配变电所内部火灾时，尽量 限制在本范围内。
防火门分为甲、乙、丙三级，其耐火最低极限： 甲级应为1.20h；乙级应为0.90h；丙级应为0.60h。
