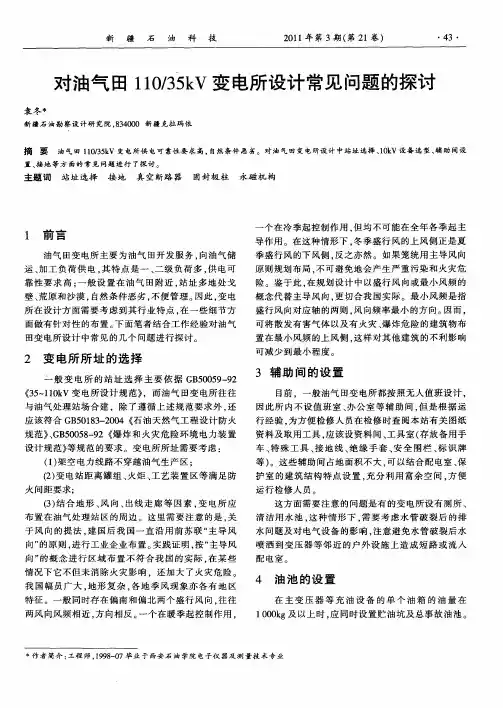

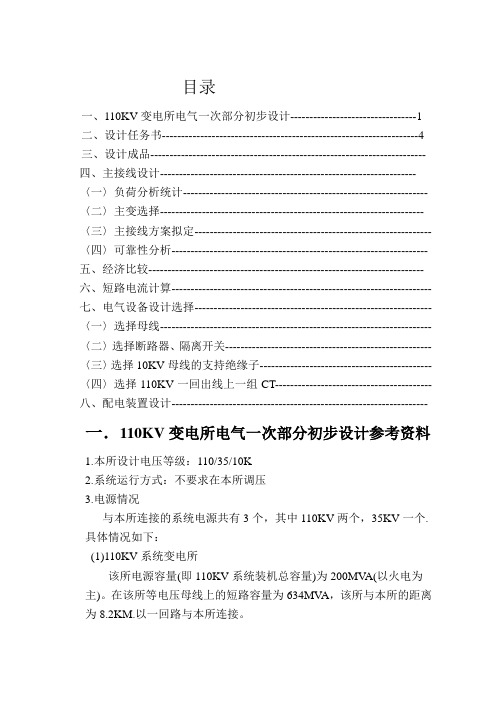

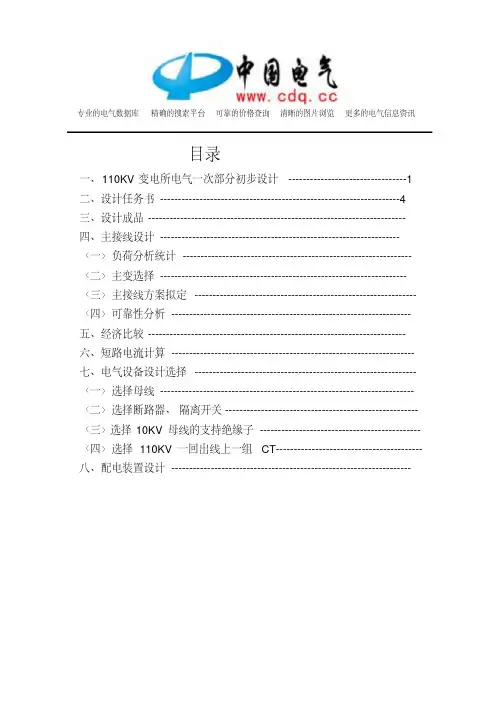

目录一、110KV变电所电气一次部分初步设计---------------------------------1二、设计任务书-------------------------------------------------------------------4三、设计成品------------------------------------------------------------------------四、主接线设计------------------------------------------------------------------- 〈一〉负荷分析统计---------------------------------------------------------------- 〈二〉主变选择--------------------------------------------------------------------- 〈三〉主接线方案拟定-------------------------------------------------------------- 〈四〉可靠性分析-------------------------------------------------------------------五、经济比较------------------------------------------------------------------------六、短路电流计算--------------------------------------------------------------------七、电气设备设计选择--------------------------------------------------------------〈一〉选择母线-----------------------------------------------------------------------〈二〉选择断路器、隔离开关------------------------------------------------------〈三〉选择10KV母线的支持绝缘子---------------------------------------------〈四〉选择110KV一回出线上一组CT-----------------------------------------八、配电装置设计------------------------------------------------------------------- 一．110KV变电所电气一次部分初步设计参考资料1.本所设计电压等级：110/35/10K2.系统运行方式：不要求在本所调压3.电源情况与本所连接的系统电源共有3个，其中110KV两个，35KV一个.具体情况如下：(1)110KV系统变电所该所电源容量(即110KV系统装机总容量)为200MV A(以火电为主)。
110kV变电站的电气主接线设计要点分析一、引言110kV变电站作为电力系统中的重要组成部分，其电气主接线设计直接关系到电力系统的正常运行和安全稳定。
电气主接线设计要点分析对于提高变电站的运行可靠性、经济性和安全性具有重要意义。
本文将对110kV变电站的电气主接线设计要点进行深入分析，旨在为电气主接线设计提供理论参考和实际操作指导。
1. 设计原则110kV变电站的电气主接线设计要遵循以下原则：（1）安全可靠：保证电气设备正常运行，并能够承受额定电压和电流，确保人员和设备的安全；（2）经济合理：在满足安全可靠的前提下，尽可能减少线路长度和功率损耗，合理配置电气设备，提高供电质量；（3）易于维护：确保电气设备布置合理，方便日常维护和故障排除；2. 主接线布置110kV变电站的电气主接线布置要充分考虑变电站的实际情况和用电负荷，合理布置进线、出线、主变、母线等设备，确保电气设备的正常运行和安全可靠。
主接线的布置应符合以下要求：（1）进线布置：主变厂站进线需考虑进线的数量、容量和工作方式，充分考虑进线的选择、位置和配电室的布置；（2）出线布置：根据变电站的用电负荷情况，确定出线的数量、容量和位置，合理配置出线开关设备；（3）主变布置：主变的布置要满足进线、出线和母线的联络需求，尽量减少主变到配电室的电缆长度，使主变与配电室尽量靠近；（4）母线布置：母线的布置要充分考虑配电室的大小、位置和设备的配合，确保母线的连接可靠和线路的可维护性；3. 设备选型110kV变电站的电气主接线设备选型要充分满足变电站的运行需求，保证设备的安全可靠和运行经济。
设备选型应考虑以下要点：（1）电缆型号：根据电气负荷和环境条件，选择合适的电缆型号和规格，确保电缆的输电能力和绝缘性能；（2）断路器和隔离开关：选择合适的断路器和隔离开关，满足110kV变电站的配电需求，确保设备的可靠性和安全；（3）互感器和避雷器：根据110kV变电站的电压等级，选择相应的互感器和避雷器，确保设备的运行稳定和安全；（4）接地装置：选择合适的接地装置，确保设备的接地可靠和操作安全；4. 调度控制110kV变电站的电气主接线设计要考虑调度控制的要求，确保电气设备的运行稳定和供电质量。

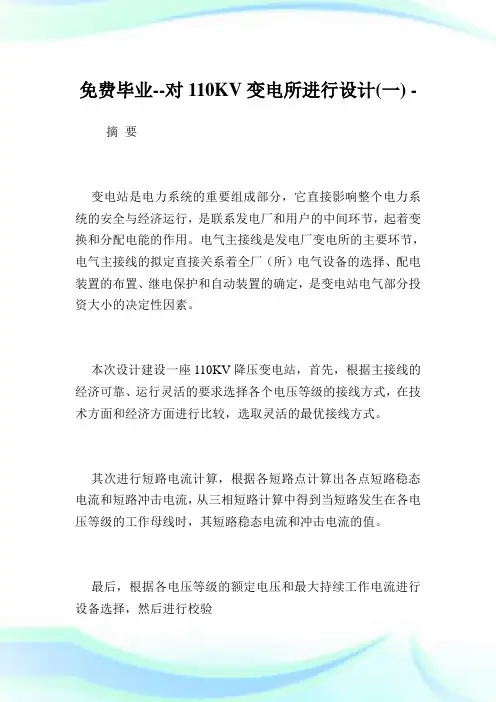

免费毕业--对110KV变电所进行设计(一) - 摘要变电站是电力系统的重要组成部分，它直接影响整个电力系统的安全与经济运行，是联系发电厂和用户的中间环节，起着变换和分配电能的作用。
电气主接线是发电厂变电所的主要环节，电气主接线的拟定直接关系着全厂（所）电气设备的选择、配电装置的布置、继电保护和自动装置的确定，是变电站电气部分投资大小的决定性因素。
本次设计建设一座110KV降压变电站，首先，根据主接线的经济可靠、运行灵活的要求选择各个电压等级的接线方式，在技术方面和经济方面进行比较，选取灵活的最优接线方式。
其次进行短路电流计算，根据各短路点计算出各点短路稳态电流和短路冲击电流，从三相短路计算中得到当短路发生在各电压等级的工作母线时，其短路稳态电流和冲击电流的值。
最后，根据各电压等级的额定电压和最大持续工作电流进行设备选择，然后进行校验前言经过三年的系理论知识的学习，及各种实习操作，还有老师精心培育下，对电力系统各部分有了初步的认识与了解。
在认真阅读原始材料，分析材料，参考阅读《发电厂电气部分课程设计参考资料》、《电力网及电力系统》、《发电厂一次接线》和《电气设备》以及《高电压技术》等参考书籍，在指导老师的指导下，经过周密的计算，完成了此次毕业设计。
设计内容由以下：第一部分：设计任务书；第二部分：110/35/10KV降压变压所初步设计说明书（主接线部分）；第三部分：10/35/10KV降压变电所的计算书；第四部分：变电所主接线图；四周的毕业设计，使我了解设计的要求，及设计内容，更加深刻了解课本中的内容，使知识与理论相结合，使基础知识与实际操作紧密联系。
尤其对主接线，电气设备以及导本选择方法进一步掌握。
由于水平所限，设计书中难免出现错误和不妥之处，希望指正。
设计任务书一、原始资料：根据系统规律，需要建成一座110KV降压变电站，设计条件如下：1 电压等级：110/35/10KV2 主变压器两台，每台容量为31.5MV A，本期一次设计建成。

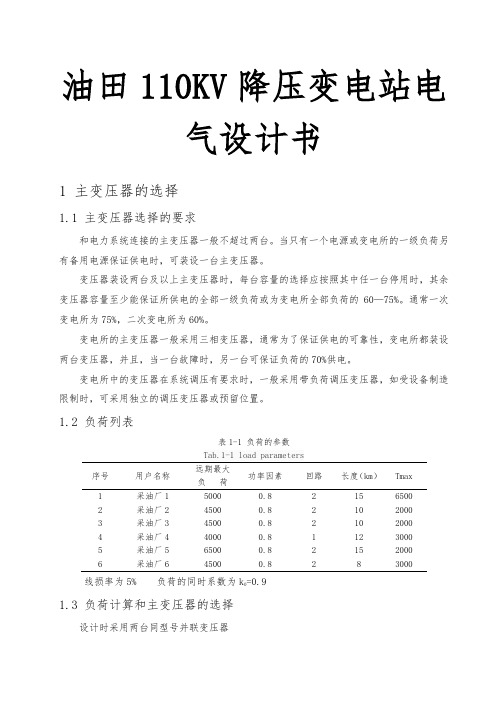

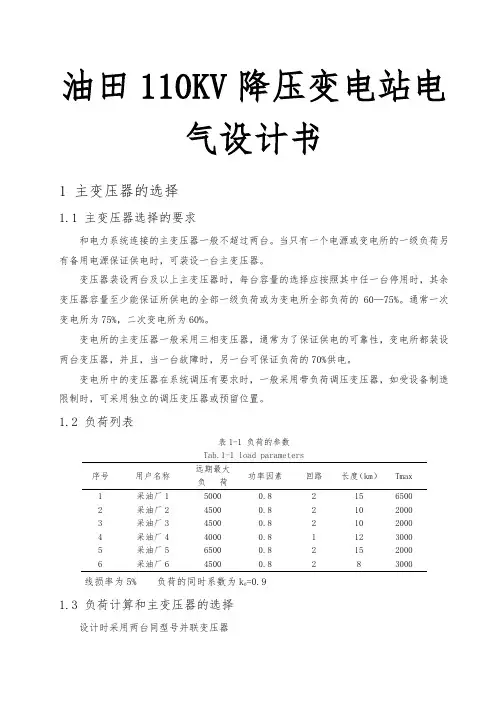

油田110KV降压变电站电气设计书1 主变压器的选择1.1 主变压器选择的要求和电力系统连接的主变压器一般不超过两台。
当只有一个电源或变电所的一级负荷另有备用电源保证供电时，可装设一台主变压器。
变压器装设两台及以上主变压器时，每台容量的选择应按照其中任一台停用时，其余变压器容量至少能保证所供电的全部一级负荷或为变电所全部负荷的60—75%。
通常一次变电所为75%，二次变电所为60%。
变电所的主变压器一般采用三相变压器，通常为了保证供电的可靠性，变电所都装设两台变压器，并且，当一台故障时，另一台可保证负荷的70%供电。
变电所中的变压器在系统调压有要求时，一般采用带负荷调压变压器，如受设备制造限制时，可采用独立的调压变压器或预留位置。
1.2 负荷列表表1-1 负荷的参数序号用户名称远期最大负荷功率因素回路长度（km）Tmax1 采油厂1 5000 0.82 15 65002 采油厂2 4500 0.8 2 10 20003 采油厂3 4500 0.8 2 10 20004 采油厂4 4000 0.8 1 12 30005 采油厂5 6500 0.8 2 15 20006 采油厂6 4500 0.8 2 8 3000线损率为5% 负荷的同时系数为k=0.91.3 负荷计算和主变压器的选择设计时采用两台同型号并联变压器先求总的容量Sm(按远期负荷) 线路末端有功总和)(24000450065004000450045005000kw P i =+++++=∑8.0cos =θ 75.0tan =θ)(1800075.024000tan kw P Q i i =⨯=∑=∑θ)(216009.024000max kw K P P p i =⨯=∑= )(162009.018000max kw Kq Q Q i =⨯=∑=--有功同时系数 -- 无功同时系数 线路首端总有功功率：)(84.22736%)51/(max maxkw P P =-=' )(63.17502%)51/(max maxkw Q Q =-='变压器计算容量：)(05.2842163.1705284.22736222max 2maxmax kvA Q P S =+='+'=所选变压器容量：)(74.19894%70max kvA S S =⨯≥根据容量和额定电压所选变压器型号：SF7—20000/63 所选变压器技术参数如下：表1-2 变压器技术参数高压（kV ） 低压（kV ） 空载电流（%） 负载损耗（KW ） 空载损耗（KW ） 阻抗电压（%） 连接组别轨距60±2*2.5%10.5 0.9 99.027.59.0YN ，d11 2000/1435变压器电阻：)(891.01020000609910322322Ω=⨯⨯=⨯∆=N N s T S U P R变压器电抗：)(2.16102000060100910100%3232Ω=⨯⨯=⨯⨯=N N k T S U U X最大负荷时变压器的有(无)功损耗:)(9.1542000005.284212995.2722222max 0kw S S PP P N d=⎪⎭⎫ ⎝⎛+⨯=⎪⎪⎭⎫ ⎝⎛∆+∆=∆var)(8.76292000005.2842110091009.020*******%100%222max 0k S S U I S Q N k N =⎥⎥⎦⎤⎢⎢⎣⎡⎪⎭⎫ ⎝⎛+⨯=⎥⎥⎦⎤⎢⎢⎣⎡⎪⎪⎭⎫ ⎝⎛+=∆ 变压器首端：)(8.2289196.15484.22736max max .1kw P P P =+=∆+'= var)(43.246828.762963.17052maxmax .1k Q Q Q =+=∆+'= 2 主接线形式的选择及说明2.1 接线的设计原则（1）考虑变电所在电力系统中的地位和作用。

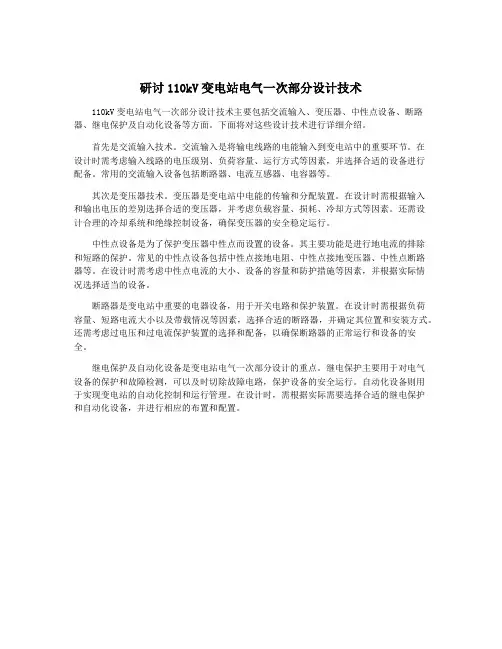

研讨110kV变电站电气一次部分设计技术110kV变电站电气一次部分设计技术主要包括交流输入、变压器、中性点设备、断路器、继电保护及自动化设备等方面。
下面将对这些设计技术进行详细介绍。
首先是交流输入技术。
交流输入是将输电线路的电能输入到变电站中的重要环节。
在设计时需考虑输入线路的电压级别、负荷容量、运行方式等因素，并选择合适的设备进行配备。
常用的交流输入设备包括断路器、电流互感器、电容器等。
其次是变压器技术。
变压器是变电站中电能的传输和分配装置。
在设计时需根据输入和输出电压的差别选择合适的变压器，并考虑负载容量、损耗、冷却方式等因素。
还需设计合理的冷却系统和绝缘控制设备，确保变压器的安全稳定运行。
中性点设备是为了保护变压器中性点而设置的设备。
其主要功能是进行地电流的排除和短路的保护。
常见的中性点设备包括中性点接地电阻、中性点接地变压器、中性点断路器等。
在设计时需考虑中性点电流的大小、设备的容量和防护措施等因素，并根据实际情况选择适当的设备。
断路器是变电站中重要的电器设备，用于开关电路和保护装置。
在设计时需根据负荷容量、短路电流大小以及带载情况等因素，选择合适的断路器，并确定其位置和安装方式。
还需考虑过电压和过电流保护装置的选择和配备，以确保断路器的正常运行和设备的安全。
继电保护及自动化设备是变电站电气一次部分设计的重点。
继电保护主要用于对电气设备的保护和故障检测，可以及时切除故障电路，保护设备的安全运行。
自动化设备则用于实现变电站的自动化控制和运行管理。
在设计时，需根据实际需要选择合适的继电保护和自动化设备，并进行相应的布置和配置。

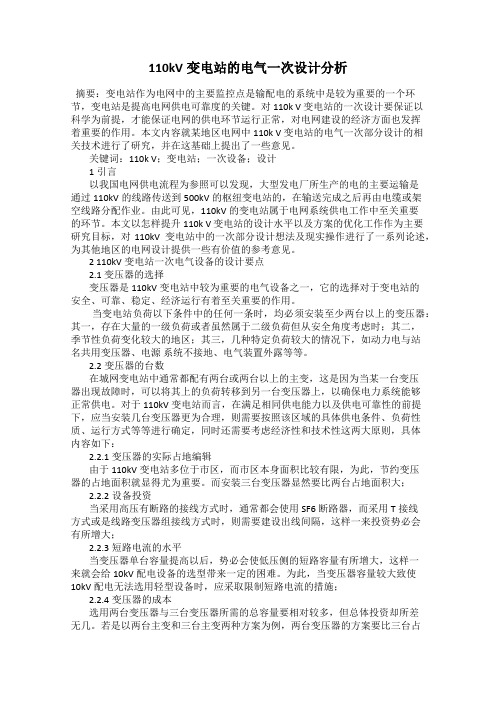

110kV变电站的电气一次设计分析摘要：变电站作为电网中的主要监控点是输配电的系统中是较为重要的一个环节，变电站是提高电网供电可靠度的关键。
对 110k V 变电站的一次设计要保证以科学为前提，才能保证电网的供电环节运行正常，对电网建设的经济方面也发挥着重要的作用。
本文内容就某地区电网中110k V 变电站的电气一次部分设计的相关技术进行了研究，并在这基础上提出了一些意见。
关键词：110k V；变电站；一次设备；设计1引言以我国电网供电流程为参照可以发现，大型发电厂所生产的电的主要运输是通过110kV的线路传送到500kV的枢纽变电站的，在输送完成之后再由电缆或架空线路分配作业。
由此可见，110kV的变电站属于电网系统供电工作中至关重要的环节。
本文以怎样提升110k V 变电站的设计水平以及方案的优化工作作为主要研究目标，对110kV 变电站中的一次部分设计想法及现实操作进行了一系列论述，为其他地区的电网设计提供一些有价值的参考意见。
2 110kV变电站一次电气设备的设计要点2.1 变压器的选择变压器是110kV变电站中较为重要的电气设备之一，它的选择对于变电站的安全、可靠、稳定、经济运行有着至关重要的作用。
当变电站负荷以下条件中的任何一条时，均必须安装至少两台以上的变压器：其一，存在大量的一级负荷或者虽然属于二级负荷但从安全角度考虑时；其二，季节性负荷变化较大的地区；其三，几种特定负荷较大的情况下，如动力电与站名共用变压器、电源系统不接地、电气装置外露等等。
2.2变压器的台数在城网变电站中通常都配有两台或两台以上的主变，这是因为当某一台变压器出现故障时，可以将其上的负荷转移到另一台变压器上，以确保电力系统能够正常供电。
对于110kV变电站而言，在满足相同供电能力以及供电可靠性的前提下，应当安装几台变压器更为合理，则需要按照该区域的具体供电条件、负荷性质、运行方式等等进行确定，同时还需要考虑经济性和技术性这两大原则，具体内容如下：2.2.1变压器的实际占地编辑由于110kV变电站多位于市区，而市区本身面积比较有限，为此，节约变压器的占地面积就显得尤为重要。

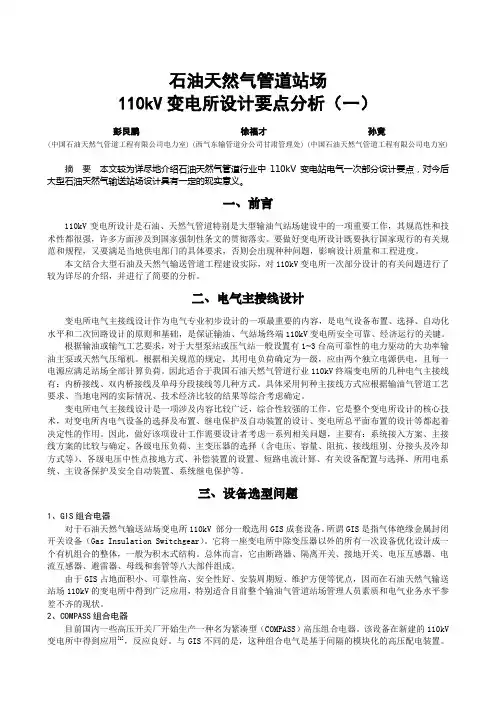

石油天然气管道站场110kV变电所设计要点分析（一）彭艮鹏徐福才孙竟(中国石油天然气管道工程有限公司电力室) (西气东输管道分公司甘肃管理处) (中国石油天然气管道工程有限公司电力室) 摘要本文较为详尽地介绍石油天然气管道行业中110kV变电站电气一次部分设计要点，对今后大型石油天然气输送站场设计具有一定的现实意义。
一、前言110kV变电所设计是石油、天然气管道特别是大型输油气站场建设中的一项重要工作，其规范性和技术性都很强，许多方面涉及到国家强制性条文的贯彻落实。
要做好变电所设计既要执行国家现行的有关规范和规程，又要满足当地供电部门的具体要求，否则会出现种种问题，影响设计质量和工程进度。
本文结合大型石油及天然气输送管道工程建设实际，对110kV变电所一次部分设计的有关问题进行了较为详尽的介绍，并进行了简要的分析。
二、电气主接线设计变电所电气主接线设计作为电气专业初步设计的一项最重要的内容，是电气设备布置、选择、自动化水平和二次回路设计的原则和基础，是保证输油、气站场终端110kV变电所安全可靠、经济运行的关键。
根据输油或输气工艺要求，对于大型泵站或压气站一般设置有1~3台高可靠性的电力驱动的大功率输油主泵或天然气压缩机。
根据相关规范的规定，其用电负荷确定为一级，应由两个独立电源供电，且每一电源应满足站场全部计算负荷。
因此适合于我国石油天然气管道行业110kV终端变电所的几种电气主接线有：内桥接线、双内桥接线及单母分段接线等几种方式。
具体采用何种主接线方式应根据输油气管道工艺要求、当地电网的实际情况、技术经济比较的结果等综合考虑确定。
变电所电气主接线设计是一项涉及内容比较广泛，综合性较强的工作。
它是整个变电所设计的核心技术，对变电所内电气设备的选择及布置、继电保护及自动装置的设计、变电所总平面布置的设计等都起着决定性的作用。
因此，做好该项设计工作需要设计者考虑一系列相关问题，主要有：系统接入方案、主接线方案的比较与确定、各级电压负荷、主变压器的选择（含电压、容量、阻抗、接线组别、分接头及冷却方式等）、各级电压中性点接地方式、补偿装置的设置、短路电流计算、有关设备配置与选择、所用电系统、主设备保护及安全自动装置、系统继电保护等。

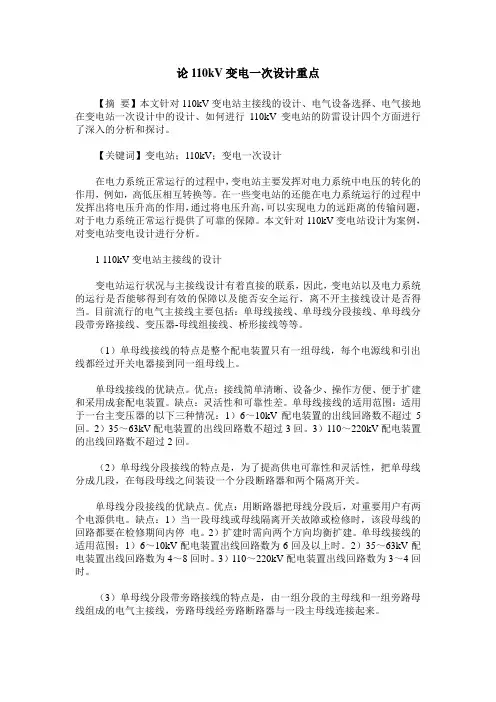

论110kV变电一次设计重点【摘要】本文针对110kV变电站主接线的设计、电气设备选择、电气接地在变电站一次设计中的设计、如何进行110kV变电站的防雷设计四个方面进行了深入的分析和探讨。
【关键词】变电站；110kV；变电一次设计在电力系统正常运行的过程中，变电站主要发挥对电力系统中电压的转化的作用，例如，高低压相互转换等。
在一些变电站的还能在电力系统运行的过程中发挥出将电压升高的作用，通过将电压升高，可以实现电力的远距离的传输问题，对于电力系统正常运行提供了可靠的保障。
本文针对110kV变电站设计为案例，对变电站变电设计进行分析。
1 110kV变电站主接线的设计变电站运行状况与主接线设计有着直接的联系，因此，变电站以及电力系统的运行是否能够得到有效的保障以及能否安全运行，离不开主接线设计是否得当。
目前流行的电气主接线主要包括：单母线接线、单母线分段接线、单母线分段带旁路接线、变压器-母线组接线、桥形接线等等。
（1）单母线接线的特点是整个配电装置只有一组母线，每个电源线和引出线都经过开关电器接到同一组母线上。
单母线接线的优缺点。
优点：接线简单清晰、设备少、操作方便、便于扩建和采用成套配电装置。
缺点：灵活性和可靠性差。
单母线接线的适用范围：适用于一台主变压器的以下三种情况：1）6～10kV配电装置的出线回路数不超过5回。
2）35～63kV配电装置的出线回路数不超过3回。
3）110～220kV配电装置的出线回路数不超过2回。
（2）单母线分段接线的特点是，为了提高供电可靠性和灵活性，把单母线分成几段，在每段母线之间装设一个分段断路器和两个隔离开关。
单母线分段接线的优缺点。
优点：用断路器把母线分段后，对重要用户有两个电源供电。
缺点：1）当一段母线或母线隔离开关故障或检修时，该段母线的回路都要在检修期间内停电。
2）扩建时需向两个方向均衡扩建。
单母线接线的适用范围：1）6～10kV配电装置出线回路数为6回及以上时。
石油天然气管道站场110kV变电所设计要点分析（一）彭艮鹏徐福才孙竟(中国石油天然气管道工程有限公司电力室) (西气东输管道分公司甘肃管理处) (中国石油天然气管道工程有限公司电力室)摘要本文较为详尽地介绍石油天然气管道行业中110kV变电站电气一次部分设计要点，对今后大型石油天然气输送站场设计具有一定的现实意义。
一、前言110kV变电所设计是石油、天然气管道特别是大型输油气站场建设中的一项重要工作，其规范性和技术性都很强，许多方面涉及到国家强制性条文的贯彻落实。
要做好变电所设计既要执行国家现行的有关规范和规程，又要满足当地供电部门的具体要求，否则会出现种种问题，影响设计质量和工程进度。
本文结合大型石油及天然气输送管道工程建设实际，对110kV变电所一次部分设计的有关问题进行了较为详尽的介绍，并进行了简要的分析。
二、电气主接线设计变电所电气主接线设计作为电气专业初步设计的一项最重要的内容，是电气设备布置、选择、自动化水平和二次回路设计的原则和基础，是保证输油、气站场终端110kV变电所安全可靠、经济运行的关键。
根据输油或输气工艺要求，对于大型泵站或压气站一般设置有1~3台高可靠性的电力驱动的大功率输油主泵或天然气压缩机。
根据相关规范的规定，其用电负荷确定为一级，应由两个独立电源供电，且每一电源应满足站场全部计算负荷。
因此适合于我国石油天然气管道行业110kV终端变电所的几种电气主接线有：内桥接线、双内桥接线及单母分段接线等几种方式。
具体采用何种主接线方式应根据输油气管道工艺要求、当地电网的实际情况、技术经济比较的结果等综合考虑确定。
变电所电气主接线设计是一项涉及内容比较广泛，综合性较强的工作。
它是整个变电所设计的核心技术，对变电所内电气设备的选择及布置、继电保护及自动装置的设计、变电所总平面布置的设计等都起着决定性的作用。
因此，做好该项设计工作需要设计者考虑一系列相关问题，主要有：系统接入方案、主接线方案的比较与确定、各级电压负荷、主变压器的选择（含电压、容量、阻抗、接线组别、分接头及冷却方式等）、各级电压中性点接地方式、补偿装置的设置、短路电流计算、有关设备配置与选择、所用电系统、主设备保护及安全自动装置、系统继电保护等。
三、设备选型问题1、GIS组合电器对于石油天然气输送站场变电所110kV 部分一般选用GIS成套设备。
所谓GIS是指气体绝缘金属封闭开关设备（Gas Insulation Switchgear）。
它将一座变电所中除变压器以外的所有一次设备优化设计成一个有机组合的整体，一般为积木式结构。
总体而言，它由断路器、隔离开关、接地开关、电压互感器、电流互感器、避雷器、母线和套管等八大部件组成。
由于GIS占地面积小、可靠性高、安全性好、安装周期短、维护方便等优点，因而在石油天然气输送站场110kV的变电所中得到广泛应用，特别适合目前整个输油气管道站场管理人员素质和电气业务水平参差不齐的现状。
2、COMPASS组合电器目前国内一些高压开关厂开始生产一种名为紧凑型（COMPASS）高压组合电器。
该设备在新建的110kV 变电所中得到应用[1]，反应良好。
与GIS不同的是，这种组合电气是基于间隔的模块化的高压配电装置。
它将常规的一个间隔三个元件合理的组合在一起，采用小车式断路器的结构形式。
开关、互感器等设备为一体式，安装时不需要另行拆装。
母线可采用管母线，间隔至母线考虑了自支撑力使其可以直接连接而不需要任何构架和支撑绝缘子，使变电所接线布置整齐美观。
同时它采用隔离插头代替传统的隔离开关，减少了大量地隔离开关对地绝缘支柱，压缩了设备的占地。
3、GIS 与COMPASS 组合电器比较表1 GIS 组合电器与COMPASS 组合电器的比较在条件允许的情况下，可以适当考虑在输油气站场110kV 变电所采用COMPASS 组合电器。
四、变压器中性点问题110kV 电力系统属于中性点有效接地系统，为限制系统接地故障的短路容量和零序电流水平，目前地方电网中部分110kV 变压器的中性点采取不接地的运行方式。
不接地变压器的中性点在运行中可受到雷电、操作及工频等各种过电压的作用。
由于110kV U ln 及U gn 分别为变压器各绝缘水平中性点的雷电耐受电压值和工频耐受电压值），中性点的绝缘水平较薄弱，因此在实际运行中必须采取各种方式对不接地变压器的中性点进行过电压保护。
目前电力行业关于变压器中性点的保护方式存在众多的讨论，一般认为110kV 变压器采用避雷器并联间隙的过电压保护方式，其配合原则是[2]：雷电过电压时避雷器动作；工频过电压时间隙动作。
其目的是：工频过电压时，间隙动作保护避雷器，雷电过电压时，避雷器动作避免间隙频繁击穿，零序电流保护不必要动作。
根据参考文献[3]的分析，建议对110kV 主变压器中性点过电压保护方式的选择及装置的配置如下：①对于60 kV 级绝缘水平的中性点保护，可直接用Y1W-73/200型避雷器，也可用Y1W-73/200型避雷器并联170mm 的间隙；②对于44kV 级绝缘水平的中性点保护，可用距离在130~140mm 的间隙，也可用Y1W-60/144型避雷器并联140mm 的间隙；③对于中性点绝缘水平是35kV 的变压器，由于绝缘设计上存在弱点，为防止变压器事故，可尽量考虑让此类变压器中性点直接接地运行，或用100~130mm 的间隙。
五、变电所接地设计1、 满足对地电位要求的接地电阻值根据电力行业标准规定[4]，接地装置的接地电阻应符合下式要求：IR 2000≤ （1） 其中I 表示计算用的接地故障电流。
一般而言，随着电力系统的建设发展，变电所占地面积日益减小和短路电流日益增大的情况下，满足上式是比较困难的[5]。
该规范又规定，当接地装置的接地电阻不符合上式的要求时，可以通过技术经济比较增大接地电阻，但不得大于5Ω，且应通过要求采取防止转移电位引起的危害，防止站内3~10 kV 避雷器受到反击并验算接触电位差和跨步电位差，从而改善站内电位的分布，形成一个均衡电位接地系统，所以降低接地电位并不是保证设备和人身安全的唯一手段，均衡电位和限流是保证设备和人身安全比较经济的方法。
2、 验算接触电势、跨步电势要求的接地电阻值根据参考文献[4]，系统发生单相接地或同点两相接地时，接地装置的接触电位差和跨步电位差不应超过下列值：tU f t ρ17.0174+= （2） t U f s ρ7.0174+=。
（3）其中U t 表示接触电位差，V ；U s 表示接触电位差，V ；f ρ表示人脚站立处地表面的土壤电阻率；t 表示接地短路电流的持续时间，一般取0.08~0.15s 。
3、 满足暂态电压要求的接地电阻值[5]考虑接地短路时电流非周期分量的影响，要求3~10 kV 避雷器不应动作。
工频暂态电压反击要求的接地电阻为：I U U R xgegf 8.1-≤。
（4）其中U gf 表示3~10kV 避雷器工频放电电压下限值，kV ；U xge 表示电力系统标称相电压，kV ；I 表示计算用的入地短路电流值，kA 。
当选用无间隙金属氧化物避雷器时，对3kV 、6kV 及10kV 系统标称电压可分别按上式计算接地电阻允许值的80%、85%及90%确定。
4、 相关具体做法总结笔者对有关文献[5][6][7]做法的总结如下：1) 独立避雷针不应设置在人经常通行的地方，避雷针及其接地装置与道路或出入口等的距离不宜小于3m ，否则应采取均压措施，或铺设砾石或沥青地面。
2) 独立避雷针的接地装置与接地网的地中距离要求不小于3m ；配电装置构架上的避雷针应与接地网相连，并在其附近装设集中接地装置。
3) 对避雷针、避雷器等防雷设备的接地处应设置3~5根水平射线，设置3~5根垂直接地体做集中接地，以加强散泄雷电流的作用。
4) 配电装置构架上的避雷针（含悬挂避雷线的架构）的集中接地装置，应与主接地网连接；电气设备和电缆沟内的接地线与接地网连接点至该接地点的电气距离沿接地体长度不得小于15m 。
5) 由于雷电流经构架避雷针、避雷线或避雷器的接地引下线进入变电所的接地网，在经接地网流入大地时，会造成接地网的局部电位升高，地网附近的电缆沟内的二次保护、计量、通信、控制等低压电缆，如因地网的局部电位升高超过一定数值，接地体的高电位就会向二次电缆反击。
因此，在防雷设备接地处应加强集中接地，同时对电缆沟要另敷均压接地带，并每隔5m 与电缆沟内的接地扁钢相连一次；对二次电缆（特别是屏蔽电缆），其一点接地要选在低压控制仪表处，而在被控制的一次设备处应悬空。
6) 接地网埋深一般取0.6~0.8m 。
7) 接地网的四角做成r ＝D ／2弧型，能比较显著地减小接地网外直角处的跨步电压 。
在变电所的进、出口处，埋设帽檐形辅助均压带，可使跨步电压下降20%～40%，改善这些地面上的电位分布；也可结合道路的施工，采用高电阻率的路面结构层作为安全措施。
8) 采用过小的均压带间距或过多的增加均压带的根数是不适宜的。
一般可采用均压带平均间距为5 m 至10 m 。
当总的均压带根数(纵 、横两个方向之和，包括四周围)小于17根时，长孔的接触电势小于方孔的接触电势,宜用长孔接地网；总的均压带根数大于等于18根时，长孔的接触电势大于方孔的接触电势，宜用方孔接地网。
9) 由于接地网绝大部分部位的接触电势都要比边角网孔电势小，如果在边角网孔地区适当加强均压，补增接地带，或在这些部位采用高电阻率的路面结构层等安全措施后，就可以采用次边角网孔电势来设计均压网，次边角网孔电势比边角网孔电势小20%～30%。
10) 设备的接地都要以单独的接地线接入埋在地中的地网，不能只接到电缆沟的接地带；电力设备每个接地部分应以单独的接地线与接地干线相连；设备接地点应尽量远离避雷针接地引下线的入地点。
11) 装设静态保护的保护屏间应用专用接地铜排直接联通，各行专用接地铜排首末端同时联接，然后在该接地网的一点经铜排与控制室接地网联通。
专用接地铜排的截面不得小于100mm 2。
另外，还应考虑自动化装置就地安装在开关室内开关柜上，开关柜间用专用接地铜排直接联通，各列专用接地铜排首末端同时联接，然后在该接地网的一点经铜排与开关室接地网联通，且截面大于100mm 2。
六、直流系统1、 直流系统选型直流系统是一种在变电所故障失电时为控制保护装置、自动化装置、高中压断路器合分闸机构、事故照明等提供可靠的操作电源和控制电源的重要设备。
其选型要考虑安全可靠、技术先进、合理经济的要求。
鉴于目前输油气站场110kV 变电所一般按无人值守设计，对直流系统安全可靠性方面的要求很高，因此应该选用智能型直流电源系统。
同时由于阀控式密封铅酸蓄电池具有密封良好、无酸无腐蚀、体积小、结构紧凑等特点，已成为无人值班变电站首选蓄电池，因此蓄电池系统应优先选用阀控式密封铅酸蓄电池。
