第1 章原始资料及其分析1.1 绪论电力工业是国民经济的一项基础工业和国民经济发展的先行工业，它是一种将煤、石油、天然气、水能、核能、风能等一次能源转换成电能这个二次能源的工业，它为国民经济的其他各部门快速、稳定发展提供足够的动力，其发展水平是反映国家经济发展水平的重要标志。
由于电能在工业及国民经济的重要性，电能的输送和分配是电能应用于这些领域不可缺少的组成部分。
所以输送和分配电能是十分重要的一环。
变电站使电厂或上级电站经过调整后的电能输送给下级负荷，是电能输送的核心部分。
其功能运行情况、容量大小直接影响下级负荷的供电，进而影响工业生产及生活用电。
若变电站系统中某一环节发生故障，系统保护环节将动作。
可能造成停电等事故，给生产生活带来很大不利。
因此，变电站在整个电力系统中对于保护供电的可靠性、灵敏性等指标十分重要。
变电站是联系发电厂和用户的中间环节，起着变换和分配电能的作用。
这就要求变电所的一次部分经济合理，二次部分安全可靠，只有这样变电所才能正常的运行工作，为国民经济服务。
变电站是汇集电源、升降电压和分配电力场所，是联系发电厂和用户的中间环节。
变电站有升压变电站和降压变电站两大类。
升压变电站通常是发电厂升压站部分，紧靠发电厂，降压变电站通常远离发电厂而靠近负荷中心。
这里所设计得就是110KV降压变电站。
它通常有高压配电室、变压器室、低压配电室等组成。
变电站内的高压配电室、变压器室、低压配电室等都装设有各种保护装置，这些保护装置是根据下级负荷的短路、最大负荷等情况来整定配置的，因此，在发生类似故障是可根据具体情况由系统自动做出判断应跳闸保护，并且，现在的跳闸保护整定时间已经很短，在故障解除后，系统内的自动重合闸装置会迅速和闸恢复供电。
这对于保护下级各负荷是十分有利的。
这样不仅保护了各负荷设备的安全有利于延长使用寿命，降低设备投资，而且提高了供电的可靠性，这对于提高工农业生产效率是十分有效的。
工业产品的效率提高也就意味着产品成本的降低，市场竞争力增大，进而可以使企业效益提高，为国民经济的发展做出更大的贡献。
![35kV_110kV变电站设计规范标准[详]](https://img.taocdn.com/s1/m/135c232cf7ec4afe04a1dffc.png)
湖南科技大学毕业设计（论文）题目110-35-6.3KV变电所设计作者学院信息与电气工程学院专业电气工程及自动化学号指导教师二〇一三年五月二十四日湖南科技大学毕业设计（论文）任务书信息与电气工程学院电气工程及其自动化系（教研室）系（教研室）主任:（签名）年月日学生姓名学号: 专业:1 设计（论文）题目及专题：110/35/6.3kV变电所设计2 学生设计（论文）时间：自 2013 年 2 月 28 日开始至 2013 年 5 月 24 日止3 设计（论文）所用资源和参考资料：电源和用户资料，供电技术，计算机在厂矿供电中的应用，电气工程设计手册，工厂供电。
4 设计（论文）应完成的主要内容：（1）变电所概况说明；（2）负荷计算与功率因数补偿；（3）变压器选择；（4）供电系统主接线方案选择（5）短路电流计算；（6）供电线路选择；（7）主要电气设备选择；（8）继电保护方案设计；（9）防雷设计；（10）接地及其他。
5 提交设计（论文）形式（设计说明与图纸或论文等）及要求：1）论文，严格按照《湖南科技大学本科生毕业设计（论文）工作规范》的有关要求打印装订。
2）主接线原来图。
6 发题时间： 2013 年 2 月 28 日指导教师：（签名）学生：（签名）湖南科技大学毕业设计（论文）指导人评语[主要对学生毕业设计（论文）的工作态度，研究内容与方法，工作量，文献应用，创新性，实用性，科学性，文本（图纸）规范程度，存在的不足等进行综合评价]指导人：（签名）年月日指导人评定成绩：湖南科技大学毕业设计（论文）评阅人评语[主要对学生毕业设计（论文）的文本格式、图纸规范程度，工作量，研究内容与方法，实用性与科学性，结论和存在的不足等进行综合评价]评阅人：（签名）年月日评阅人评定成绩：湖南科技大学毕业设计（论文）答辩记录日期：学生：学号：班级：题目：提交毕业设计（论文）答辩委员会下列材料：1 设计（论文）说明书共页2 设计（论文）图纸共页3 指导人、评阅人评语共页毕业设计（论文）答辩委员会评语：[主要对学生毕业设计（论文）的研究思路，设计（论文）质量，文本图纸规范程度和对设计（论文）的介绍，回答问题情况等进行综合评价]答辩委员会主任：（签名）委员：（签名）（签名）（签名）（签名）答辩成绩：总评成绩：摘要变电所是一个电源汇集、电力分配和电压升降的场所，直接影响着整个的电力系统经济和安全运行，成为联系用户与发电厂的中间重要环节，其作用是分配与变换电能吃。
35kV―110kV输电线路设计要点分析作者：李振幅来源：《文化产业》2016年第06期摘要：电力工业是一项设备、技能以及资金密集型的集中产业，为了促进设备的可靠性以及经济性来促进电力生产建设的迅速开展，如何合理的挑选高效输电线路规划方案，是供电企业需要进一步研究的主要问题。
本文将从35kV-110kV输电线路规划的重要性为基础，剖析35kV-110kV输电线路规划的关键，希望对我国输电线路规划和相关的电力企业的可持续发展起到一定的借鉴含义。
关键词：35kV―110kV；输电线路；设计要点一、35kV-110kV输电线路设计要点（一）塔杆室定位与塔杆规划在塔杆室定位和塔杆规划的过程中，首要需求做的是定位模板曲线。
模板曲线指的是最大弧垂的气候条件下按相应的比例尺进行导线的悬垂曲线绘制，即：在最大弧垂的时候，导线悬挂在空中类似形状。
定位模板曲线第一步应当对各气候条件下的比载进行合理的计算，并经过核算临界档距，区分控制气候条件，选用临界温度法或临界比载法区分最人的垂直弧垂呈现的气候条件：覆冰无风、最高温无风，然后求得定位模板曲线，并剪切进行相应的制作。
然后选定塔位，对档距进行相应的配置并且对杆型进行合理的挑选。
塔位挑选应遵从如下准则：档距的合理配置准则，即应最大极限地运用杆塔高度和强度，相应档距的距离要缩小，防止过大的纵向不平衡力，尽量防止孤立档呈现；杆塔运用应尽也许选用较经济的杆塔方式和高度；少占犁地和良田，减少施工土石方量。
（二）防雷技术在输电线路设计中的应用1、安装避雷线时应当注重对该线路的科学化设计，并关注改线路的特点，例如：避雷线路通常具有较高的耦合特点，从而能够实现对电荷的屏蔽，使输电线路一旦受到雷电影响，就会实现对电压的顺利分流。
基于上述原理的存在，将可实现减少输电线路与杆塔中所承载的电流，防止输电线路被雷电打击产生中断的现象。
除此之外，还应充分坚持成本与效益原则，仅针对输电线路中所输送电流电压在三十五千伏以上的线路进行安装避雷线，针对输送电流得到了220千伏的输电线路，还应当为其安装两条及以上的避雷线路，从而满足对线路中电流分流的需要。

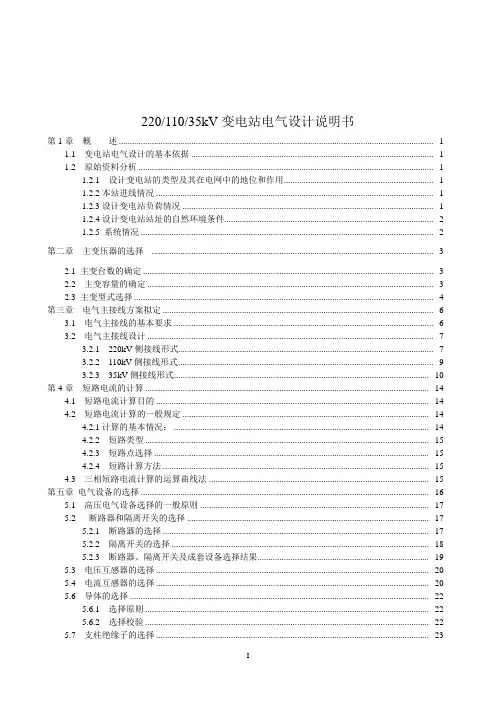

220/110/35kV变电站电气设计说明书第1章概述 ............................................................................................................................................... - 1 -1.1 变电站电气设计的基本依据 .............................................................................................................. - 1 -1.2 原始资料分析 ...................................................................................................................................... - 1 -1.2.1 设计变电站的类型及其在电网中的地位和作用.................................................................... - 1 -1.2.2本站进线情况 .............................................................................................................................. - 1 -1.2.3设计变电站负荷情况 .................................................................................................................. - 1 -1.2.4设计变电站站址的自然环境条件............................................................................................... - 2 -1.2.5 系统情况 ..................................................................................................................................... - 2 - 第二章主变压器的选择................................................................................................................................ - 3 -2.1 主变台数的确定 .................................................................................................................................... - 3 -2.2 主变容量的确定 .................................................................................................................................. - 3 -2.3 主变型式选择 ........................................................................................................................................ - 4 - 第三章电气主接线方案拟定 ........................................................................................................................... - 6 -3.1 电气主接线的基本要求 ...................................................................................................................... - 6 -3.2 电气主接线设计 .................................................................................................................................. - 7 -3.2.1 220kV侧接线形式.................................................................................................................... - 7 -3.2.2 110kV侧接线形式.................................................................................................................... - 9 -3.2.3 35kV侧接线形式.................................................................................................................... - 10 - 第4章短路电流的计算 ................................................................................................................................. - 14 -4.1 短路电流计算目的 ............................................................................................................................ - 14 -4.2 短路电流计算的一般规定 ................................................................................................................ - 14 -4.2.1计算的基本情况： .................................................................................................................... - 14 -4.2.2 短路类型 ................................................................................................................................. - 15 -4.2.3 短路点选择 ............................................................................................................................. - 15 -4.2.4 短路计算方法 ......................................................................................................................... - 15 -4.3 三相短路电流计算的运算曲线法 .................................................................................................... - 15 - 第五章电气设备的选择 ................................................................................................................................... - 16 -5.1 高压电气设备选择的一般原则 ........................................................................................................ - 17 -5.2 断路器和隔离开关的选择 .............................................................................................................. - 17 -5.2.1 断路器的选择 ......................................................................................................................... - 17 -5.2.2 隔离开关的选择 ..................................................................................................................... - 18 -5.2.3 断路器、隔离开关及成套设备选择结果.............................................................................. - 19 -5.3 电压互感器的选择 ............................................................................................................................ - 20 -5.4 电流互感器的选择 ............................................................................................................................ - 20 -5.6 导体的选择 ........................................................................................................................................ - 22 -5.6.1 选择原则 ................................................................................................................................. - 22 -5.6.2 选择校验 ................................................................................................................................. - 22 -5.7 支柱绝缘子的选择 ............................................................................................................................ - 23 -5.8 高压熔断器的选择 ............................................................................................................................ - 23 - 第6章无功补偿及站用变的选择 ................................................................................................................. - 24 -6.1 站用变压器选择 ................................................................................................................................ - 24 -6.2 站用变压器接线 ................................................................................................................................ - 25 -6.2.1 站用变电源引接线方式 ......................................................................................................... - 25 -6.2.2 站用变压器低压侧接线 ......................................................................................................... - 25 -6.3 无功补偿装置类型 .............................................................................................................................. - 25 -6.3.1 无功补偿容量的确定 ............................................................................................................... - 26 -6.3.2并联电容器装置 ........................................................................................................................ - 26 -6.3.3 并联电容器分组容量和分组数................................................................................................ - 26 - 第7章电气布置及配电装置 ......................................................................................................................... - 26 -7.1 电气设备布置 .................................................................................................................................... - 26 -7.2 配电装置布置 .................................................................................................................................... - 26 -220/110/35kV变电站电气设计计算书9.1 系统参数的计算 ................................................................................................................................ - 29 -9.1.1 各元件参数的计算 ................................................................................................................... - 30 -9.1.2系统参数的计算 ........................................................................................................................ - 30 -9.2 系统在K1点短路 ............................................................................................................................. - 32 -9.3 系统在K2点短路 ............................................................................................................................. - 34 -9.4 系统在K3点短路 ............................................................................................................................. - 36 - 第十章电气设备的选择计算过程 ............................................................................................................... - 39 -10.1 断路器与隔离开关的选择 .............................................................................................................. - 39 -10.1.1 220kV设备的选择................................................................................................................ - 39 -10.1.2 110kV设备的选择................................................................................................................ - 41 -10.2电压互感器的选择 ............................................................................................................................. - 42 -10.3 电流互感器的选择 .......................................................................................................................... - 43 -10.4 导体的选择与校验 .......................................................................................................................... - 44 -10.4.1 220KV侧母线选择.................................................................................................................. - 44 -10.4.2 110KV侧母线....................................................................................................................... - 45 -10.4.3 35KV侧母线......................................................................................................................... - 46 -10.5 避雷器的选择 .................................................................................................................................. - 46 -10.5.2 110KV侧避雷器的选择与校验........................................................................................... - 47 -10.5.3 35KV侧避雷器的选择与校验............................................................................................. - 48 - 参考文献 ............................................................................................................................................................. - 50 - 致谢 ............................................................................................................................................... - 51 -220/110/35kV变电站电气设计说明书第1章概述1.1 变电站电气设计的基本依据根据毕业设计任务书的要求进行设计，完成基本接近于电力设计部门的初步设计阶段工作内容，主要是变电站一次部分设计，对电气二次等内容只作初步规划。

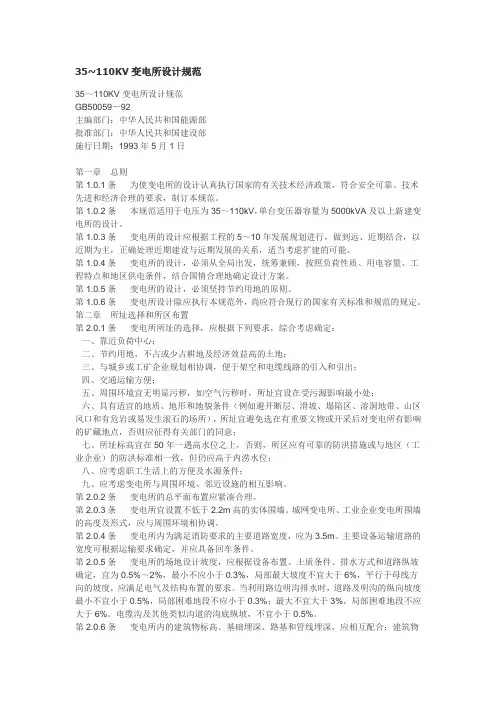

35~110KV变电所设计规范35～110KV变电所设计规范GB50059－92主编部门：中华人民共和国能源部批准部门：中华人民共和国建设部施行日期：1993年5月1日第一章总则第1.0.1条为使变电所的设计认真执行国家的有关技术经济政策，符合安全可靠、技术先进和经济合理的要求，制订本规范。
第1.0.2条本规范适用于电压为35～110kV，单台变压器容量为5000kVA及以上新建变电所的设计。
第1.0.3条变电所的设计应根据工程的5～10年发展规划进行，做到远、近期结合，以近期为主，正确处理近期建设与远期发展的关系，适当考虑扩建的可能。
第1.0.4条变电所的设计，必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，结合国情合理地确定设计方案。
第1.0.5条变电所的设计，必须坚持节约用地的原则。
第1.0.6条变电所设计除应执行本规范外，尚应符合现行的国家有关标准和规范的规定。
第二章所址选择和所区布置第2.0.1条变电所所址的选择，应根据下列要求，综合考虑确定：一、靠近负荷中心；二、节约用地，不占或少占耕地及经济效益高的土地；三、与城乡或工矿企业规划相协调，便于架空和电缆线路的引入和引出；四、交通运输方便；五、周围环境宜无明显污秽，如空气污秽时，所址宜设在受污源影响最小处；六、具有适宜的地质、地形和地貌条件（例如避开断层、滑坡、塌陷区、溶洞地带、山区风口和有危岩或易发生滚石的场所），所址宜避免选在有重要文物或开采后对变电所有影响的矿藏地点，否则应征得有关部门的同意；七、所址标高宜在50年一遇高水位之上，否则，所区应有可靠的防洪措施或与地区（工业企业）的防洪标准相一致，但仍应高于内涝水位；八、应考虑职工生活上的方便及水源条件；九、应考虑变电所与周围环境、邻近设施的相互影响。
第2.0.2条变电所的总平面布置应紧凑合理。
第2.0.3条变电所宜设置不低于2.2m高的实体围墙。
城网变电所、工业企业变电所围墙的高度及形式，应与周围环境相协调。
总说明一、主要内容简介及适用范围(1) 35kV~110kV变电所只考虑单回进线。
(2)变压器选用新型节能型有载调压变压器。
(3)各种方案均适用于无人值班变电所。
(4)章节内容如下：第一章设计程序、内容及要求第二章110kV户外无人值班变电所适用于户外小型化变电所，单台主变容量5000kV A及以下，馈出回路6回及以下。
第三章66kV变电所第一节户外式带旁路母线的变电所（适用于两台主变，总容量10000kV A及以上，馈出回路8回及以上的变电所）第二节单台主变户外式小型化变电所（适用于单台主变，容量5000kV A及以下，馈出回路4回及以下变电所）第三节户外式10kV侧箱式变电所（适用于两台主变，总容量10000KV A及以下，馈出回路8回及以下变电所）第四节常规变电所（适用于两台主变，总容量10000KV A及以上，馈出回路8回及以上变电所（第五节全户内式变电所（适用于两台及以上主变，总容量20000KV A及以上馈出回路8回以上，环境条件差或负荷密度大的城镇变电所）第四章35kV变电所第一节户外小型化变电所（适用于两台主变，总容量10000kV A及以上，馈出回路6回及以上的变电所）第二节半高层布置的户外小型化变电所（适用于两台主变，总容量10000kV A及以上，馈出回路6回及以上的变电所）第三节高层布置的户外小型化变电所（适用于两台主变，总容量10000kV A及以上，馈出回路6回及以上，占地面积小的城镇变电所）第四节负荷隔离开关控制的户外小型化变电所（适用于两台主变，总容量10000KV A及以下馈出回路6回及以下的变电所）第五章变电所二次回路第一节常规变电所二次回路直流系统改造方案（适用于直流操作、控制、保护等二次回路为无人值班改造方案）第二节常规变电所二次回路交流系统改造方案（适用于交流操作、控制、保护等二次回路为无人值班改造方案）第三节WKT—F2综合自动化系统二次回路方案（适用于无人值班集中组屏方案）第四节无人值班变电所全户外布置型二次回路方案（适用于无人值班全户外单元化设置方案）第五节CR—21B综合自动化系统二次回路方案（适用于无人值班分布式组屏控制方案）第六章电气设备结构及安装尺寸图第一节开关电器（适用于35kV～110kV开关设备的安装与施工）第二节互感器（适用于35kV～110kV互感器的安装与施工）二、设计要点说明1.电气主接线i.110kV变电所电气主接线只列出了单台主变单母线接线方案。
主变采用熔丝保护，10kV侧进出线采用真空断路器。
其特点是110kV直接改为10kV配电，省略了35kV中间环节，占地面积少，节省投资。
ii.66kV变电所电气主接线列出了五种方案。
其一为两台主变10kV侧单母分段带旁路母线的主接线方案，并考虑未来的发展在66kV侧预留了旁路加桥型接线的进线方式。
其特点是供电可靠性高。
其二为单台主变10kV侧单母线的主接线方案，主变采用熔断器保护方式，10kV进出线采用六氟化硫断路器。
此方案具有结构简单、投资少、占地面积小的特点。
其三为两台主变，10kV 侧单母线主接线方案，主变采用六氟化硫断路器保护方式，10kV侧进出线采用真空断路器安装在高压箱式柜内。
其特点是施工周期短，10kV设备不受外界环境的影响。
其四为两台主变10kV侧采用单母分段带旁路母线的主接线方案，主变采用六氟化硫断路器保护方式，10kV侧采用成套高压开关柜安装在室内。
其特点是供电可靠性高，10kV设备不受外界环境的影响。
其五为两台主变10kV侧为单母分段的主接线方案，主变采用六氟化硫断路器保护方式，10kV侧采用成套式高压开关柜。
其特点是主变容量大，占地面积小，建筑费用高，适用于负荷密度高，地皮费用大的城镇变电所。
iii.35kV变电所电气主接线均为两台主变，10kV侧采用单母分段的主接线方案，主变保护分别采用六氟化硫断路器，真空断路器，熔丝保护等方案，10kV侧进出线分别采用六氟化硫断路器、真空断路器或重合器等。
其方案的共同特点是一次设备均选用户外式，具有占地面积小，节省费用等。
2.电气布置35kV~110kV变电所的户外一次设备均采用半高层或高层布置方式，半高层布置的特点是10kV侧隔离开关、断路器、互感器、避雷器等设备布置在离地面2.5m～3m处的一个水平面上，高层布置的特点是隔离开关布置在离地面5m处，位于断路器和互感器的上方。
10kV侧的电气布置方式图集中给出了若干种方案，设计部门可根据进出线走廊因地制宜、灵活取舍。
全户内式变电所布置采用了三层布置方式，高压开关柜，主变压器布置在一层，66kV断路器及控制室在二层，10kV侧电容器组布置在三层。
常规变电所第一章设计程序、内容及要求一、设计程序电力设计部门承接设计任务，主要以上一级电力部门或计委的计划任务书作为依据。
按规定，只有接到计划任务书以后，设计部门才能开始设计。
投资较多、工程技术较大的项目要由国家电力公司甚至国家计委下达设计任务书，投资较小的项目则由地方电力部门或计划部门下达计划任务书。
设计部门接到计划任务书以后就开始组织设计，首先是搜集必要的原始资料，包括负荷情况、电源情况，也包括地质、水文、气象资料等。
有了足够的资料以后，就可以开始着手设计。
按规定，设计分两个阶段进行，设计的第一阶段叫做初步设计，第二阶段叫做施工设计，只有当初步设计经过规定的上一级部门批准以后，才能着手进行施工设计。
二、初步设计的内容初步设计的主要任务是确定方案，并为订货提供数据。
按规定，只有当初步设计被批准以后才能向供应部门提出订货要求。
电力设备的订货是通过订货会议或招标的形式进行的，举办订货会议或招标的条件之一是应具有被批准了的初步设计。
由于初步设计只解决方案问题，所以也就不要求做得很详细，主要是通过初步设计证明所提方案是可行的，即占地面积少、投资少、便于运行检修和施工。
一个变电所的初步设计大致包括以下几部分内容：1．说明书要用简明的文字说明设计的依据，建设的必要性及规模，占地面积和建筑面积的大小，主接线方案的特点，短路电流大小及选用设备情况，所用电、直流系统配电装置，通信系统及保护方面的新技术等。
2．计算书一般包括以下几部分(1)短路电流计算及电气设备选择。
(2)配电装置尺寸的确定和校验。
(3)架构受力的计算。
(4)直流设备及通信系统的选择。
上列四项中，第一项是每一个变电所设计都不可缺少的，其它三项则根据具体情况确定是否要有这些内容。
例如基本上是参考典型设计的配电装置，则不需论证尺寸，如果提出的是一种新颖布置，又因无过去的设计可借鉴，就要求对配电装置的尺寸进行论证。
3．图纸(1)主接线图这是最重要的一张图纸，是所有其它图纸的依据。
主接线图除了要表明各种电气设备有相互联系以外，还应表明设备的规范，防侵入电波及感应雷的措施，中性点接地方式，电压互感器及电流互感器的配置等。
主接线图应反映本期工程和远景的区别，一般用实线表示本期工程，用虚线表示远景工程。
(2)总平面布置接线图总平面布置接线图上应清晰表明各种电气设备的相互距离，其中包括纵向尺寸和横向尺寸两种，纵向尺寸反映从围墙起经各种设备、道路、变压器、室内配电装置、出线构架，直到另一围墙为止的距离。
横向尺寸表达各并列间隔内部以及间隔和间隔之间的距离等。
总平面布置接线图只能在各种间隔尺寸确定以后才能着手绘图，这是与主接线图不同之点。
总平面布置接线图虽然要在断面图初步给出以后才能着手绘制，但断面图却要在总平面布置以后按照间隔的排列顺序，接线确定的基础上才能形成。
总平面布置接线图的图纸比例应该合适，比例过大，图纸幅面小，图画不清晰，细节问题不能表达清楚，这就要用更多的局部平面图来补充，结果反而增加了工作量。
比例一般是户外配电装置部分应该由总平面表达清楚，不应再用局部平面补充。
通常用的比例是M1：100或M1：200。
(3)断面图。
根据主接线和总平面布置方式的不同，应有相应的断面图，一般包括出线间隔、进线（即变压器回路）间隔、母联间隔、分段间隔、电压互感器及避雷器间隔、所用电间隔等。
通过断面图主要明确布置方案能否成立，对运行、检修是否方便，安装是否有困难。
断面图中一定要把设备的定位尺寸注清楚，一般用纵向尺寸和安装高度来表达。
隔离开关和断路器的操作机构在设备的哪一侧也要在断面图中表示出来，这就要求在绘投影图时把操作机构的投影表达清楚。
(4)主控制室及10kV配电装置平面布置图。
由于总平面图的比例不能选的过小，这就不能把主控制室及10KV配电装置表达清楚，需要用更小比例图纸来补充。
(5)主要设备材料汇总表。
这是给设备定货招标直接提供依据的一份资料，它是根据主接线图及其它图纸制定出来的，要求主要设备准确，没有遗漏。
4．工程概算一般由概算人员完成，要对工程的费用有个近似估计。
三、施工设计的内容初步设计经上级审核批准后就可以着手进行施工设计。
因此，施工设计应以初步设计为依据，但并不是说初步设计所确定的方案就一点也不能更改。
恰巧相反，在施工设计阶段，往往是因为情况有变化，认识有了提高，对初步设计做些局部的方案修改，使设计更加合理和完善。
施工设计是施工的依据，重点要表达施工情况，因为通过审核都要有些修改，所以初步设计中的图纸在施工设计阶段还要重新绘出，并要达到施工设计的要求，详细注明尺寸和所用设备、材料。
除了这些图纸以外，还应有设备安装图，它是各种设备安装的依据。
在施工中如遇到非定型产品时，只能通过各级加工的办法解决，要绘制设备加工图。
由于施工设计的图纸较多，应分几卷。
如110kV变电所包括：总的部分，110kV配电装置部分、35kV配电装置部分、10kV配电装置部分、主变安装部分、防雷接地部分、电缆敷设部分等。
在初步设计中不讨论防直击雷保护和接地网部分，因为二者都不影响方案，在施工设计中才讨论这两个问题，并绘出相应的图纸。
变电所如果要装设补偿电容器时，初步设计中只在主接线图中表示其连接关系，并在总平面布置接线图中留一安装位置，这一部分的具体施工图也在施工设计阶段解决。
如果说初步设计只要求提出主要设备和材料汇总表，在施工设计阶段就要求提出全部设备材料清单，一般在每张图纸上都应附有设备材料表，在每一个部分应有该部分的设备材料汇总表，在总的部分应有设备总表。
施工设计也有说明书，主要说明经过施工设计，对初步设计所提方案又有哪些修改。
在计算书中，如果短路电流和设备选择方面没有变化，在施工设计就不出计算书，只对防雷保护和接地网设计与计算两部分提出计算书。
四、对变电所设计要求(1)设计要符合各项技术经济政策。
(2)设计要做到节约用地，不占良田，少占农田，技术先进，经济合理，安全可靠，确保质量。
(3)要积极推广和采用经生产实践证明是行之有效的新技术、新设备，并尽量采用标准化构件和系列产品。
