液压基本回路原理应用.

液压闭式回路工作原理液压闭式回路是一种常见的液压传动系统，它通过液体的压力传递来实现机械能的传递。

本文将从液压闭式回路的工作原理、组成部分和应用领域等方面进行详细介绍。

一、工作原理液压闭式回路是由液压泵、液压马达（或液压缸）、液压阀、油箱和液压管路等组成的。

其工作原理主要有以下几个步骤：1. 液压泵通过旋转带动液体进入液压回路，产生液压能；2. 液压阀通过控制液体的流向和流量，调节液压能的输出；3. 液压马达（或液压缸）接收液压能，并将其转化为机械能，从而实现工作需求；4. 液压油通过液压管路在液压回路中流动，完成能量传递；5. 液压油在完成工作后返回油箱，形成闭合的回路。

在液压闭式回路中，液压泵负责将机械能转化为液压能，液压阀控制液压能的输出，液压马达（或液压缸）接收液压能并将其转化为机械能，液压油则起到传递能量的作用。

二、组成部分液压闭式回路的组成部分主要包括以下几个方面：1. 液压泵：将机械能转化为液压能，是液压回路的动力源；2. 液压马达（或液压缸）：接收液压能，并将其转化为机械能，用于完成工作任务；3. 液压阀：通过控制液体的流向和流量，实现液压能的调节和控制；4. 液压油：作为传递液压能的介质，具有良好的润滑性和密封性；5. 油箱：用于储存液压油和排放工作过程中产生的热量。

以上组成部分共同协作，形成液压闭式回路，实现机械能的传递和控制。

三、应用领域液压闭式回路具有结构简单、可靠性高、传动效率高等优点，因此在各个领域得到广泛应用。

以下列举几个常见的应用领域：1. 工程机械：如挖掘机、装载机、压路机等，利用液压闭式回路实现对液压马达的控制，从而完成各种工程任务；2. 冶金设备：如冷轧机、热轧机等，利用液压闭式回路实现对辊缸的控制，从而实现板材的加工和成形；3. 海洋工程：如海底钻机、升降装置等，利用液压闭式回路实现对钻杆和升降装置的控制，完成海底工程任务；4. 汽车工业：如汽车制动系统、方向盘助力系统等，利用液压闭式回路实现对刹车和转向的控制，提高行车安全性和操控性。

精心整理目录1液压基本回路的原理及分类2换向回路3调压回路2压力控制回路：他的作用是利用压力控制阀来实现系统的压力控制，用来实现稳压、减压、增压和多级调压等控制，以满足执行元件在力或转矩及各种动作对系统压力的要求3速度控制回路：它是液压系统的重要组成部分，用来控制执行元件的运动速度。

换向回路：用二位三通、二位四通、三位四通换向阀均可使液压缸或液压马达换向！A1_1A1-2载越大，油压越高！但最高工作压力必须有定的限制。

为了使系统保持一定的工作压力，或在一定的压力范围内工作因此要调整和控制整个系统的压力.调定为较高压力，阀2换位后，泵出口压力由远程调压阀1调为较低压力。

??? 图(b)为三级调压回路。

溢流阀1的远程控制口通过三位四通换向阀4分别接远程调压阀2和3，使系统有三种压力调定值；换向阀在左位时，系统压力由阀2调定，换向阀在右时，系统压力由阀3调定；换向阀在中位时，系统压力由主阀1调定。

o????? 在此回路中，远程调压阀的调整压力必须低于主溢流阀的调整压力，只有这样远程调压阀才能起作用。

?，在工作时往往需要稳定的低压，为此，在该支路上需串接一个减压阀[图(a)]。

图(b)所示为用于工件夹紧的减压回路。

夹紧工作时为了防止系统压力降低(例如送给缸空载快进)、油液倒流，并短时保压，通常在减压阀后串接一个单向阀。

图示状态，低压由减压阀1调定；当二通阀通电后，阀1出口压力则由远程调压阀2决定，故此回路为二级减压回路。

保压回路1用定量泵和溢流阀直接保压，图a所示，在执性元件已达到工作行由液控单向阀的内锥阀关闭的严密性来保证，这种保压方式特点是保压时间短，能保压10MIN4用保压液压泵保压：图d所示，保压液压泵5的流量很小，液压缸上腔保压时，压力继电器4发出电信号，主液压泵1卸荷，保压液压泵5供油保压。

这种保压方法的特点是保压时间长调速回路8.2.2采用节流阀的节流调速回路节流调速回路根据流量控制元件在回路中安放的位置不同，分为进油路节流调速，回油节路流调速，旁路节流调速三种基本形式，下面以定量泵-液压缸为11A q =υ (8.1)活塞受力方程为F A p A p +=2211 (8.2)式中F —外负载力；2p —液压缸回油腔压力，当回油腔通油箱时，2p ?0。

液压回路图及工作原理液压回路图示意图：```-------------------------------------| 油箱 |-------------------------------------||∨-------------------------------------| 油泵 |-------------------------------------||∨-------------------------------------| 油压阀 |-------------------------------------| || |∨∨-------------------------------------| 油缸（执行元件） |-------------------------------------```液压回路的工作原理：液压回路是通过液体（通常是液压油）在管道系统中传递压力和力量，从而实现对执行元件的控制。

它基于施加压力和使用液压油传递力量的原理。

液压回路由油泵、油压阀和油缸（执行元件）等组成。

工作过程如下：1. 液压回路的起始点是油箱，其中储存着液压油。

2. 油泵将液压油从油箱中吸入，然后通过压力产生装置向外压送。

3. 液压油通过管道进入油压阀，油压阀根据需要调整液压油的压力大小。

4. 调整后的液压油进入油缸（执行元件）中，推动或拉动相关机械件。

5. 液压油在执行元件中产生的力量将被转化为工作所需的力。

液压回路的工作原理是利用静水压力的性质，将液体作为传递压力和力量的介质。

液压油在管路中传递的压力通过油泵和压力阀等控制元件进行调节，从而控制执行元件的运动。

液压回路具有稳定的压力输出、较大的力量输出、动作平稳和可靠性高等优点，因此在许多工程领域广泛应用。

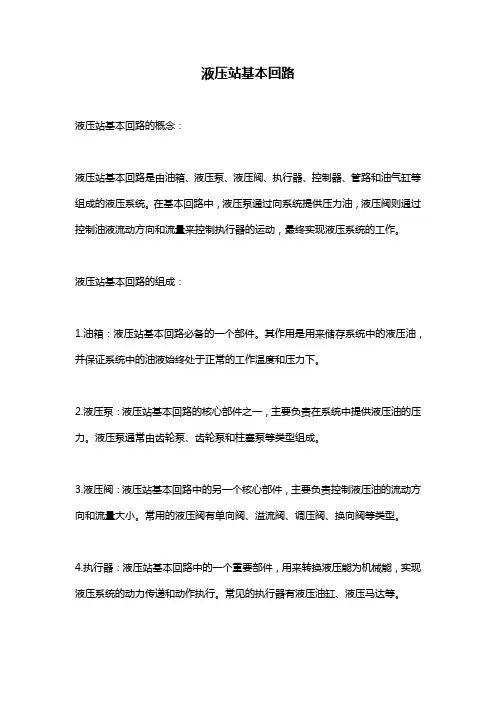

液压基本回路原理与分析液压基本回路是用于实现液体压力、流量及方向等控制的典型回路。

它由有关液压元件组成。

现代液压传动系统虽然越来越复杂，但仍然是由一些基本回路组成的。

因此，掌握基本回路的构成，特点及作用原理，是设计液压传动系统的基础。

1. 压力控制回路压力控制回路是以控制回路压力，使之完成特定功能的回路。

压力控制回路种类很多。

例如液压泵的输出压力控制有恒压、多级、无级连续压力控制及控制压力上下限等回路。

在设计液压系统、选择液压基本回路时，一定要根据设计要求、方案特点，适当场合等认真考虑。

当载荷变化较大时，应考虑多级压力控制回路；在一个工作循环的某一段时间内执行元件停止工作不需要液压能时，则考虑卸荷回路；当某支路需要稳定的低于动力油源的压力时，应考虑减压回路；在有升降运动部件的液压系统中，应考虑平衡回路；当惯性较大的运动部件停止、容易产生冲击时，应考虑缓冲或制动回路等。

即使在同一种的压力控制基本回路中，也要结合具体要求仔细研究，才能选择出最佳方案。

例如选择卸荷回路时，不但要考虑重复加载的频繁程度，还要考虑功率损失、温升、流量和压力的瞬时变化等因素。

在压力不高、功率较小。

工作间歇较长的系统中，可采用液压泵停止运转的卸荷回路，即构成高效率的液压回路。

对于大功率液压系统，可采用改变泵排量的卸荷回路；对频繁地重复加载的工况，可采用换向阀的卸荷回路或卸荷阀与蓄能器组成的卸荷回路等。

1.1调压回路液压系统中压力必须与载荷相适应，才能即满足工作要求又减少动力损耗。

这就要通过调压回路实现。

调压回路是指控制整个液压系统或系统局部的油液压力，使之保持恒定或限制其最高值。

1.1.1用溢流阀调压回路1.1.1.1远程调压回路特点：系统的压力可由与先导式溢流阀1的遥控口相连通的远程调压阀2进行远程调节。

远程调压阀2的调整压力应小于溢流阀1的调整压力，否则阀2不起作用。

特点：用三个溢流阀进行遥控连接，使系统有三种不同压力调定值。

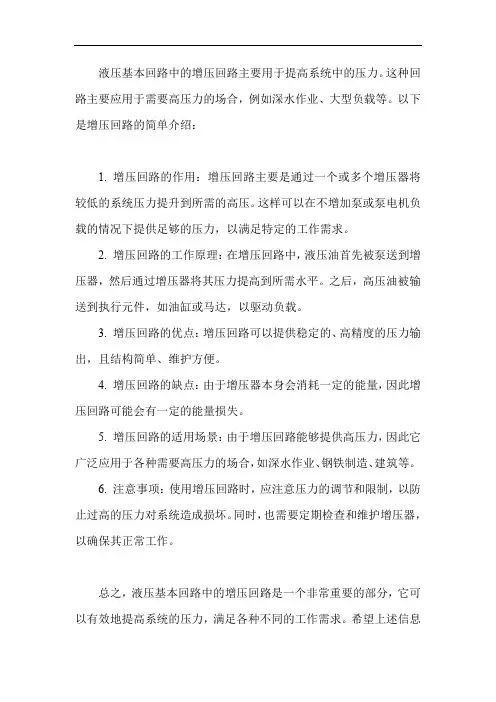

液压基本回路中的增压回路主要用于提高系统中的压力。

这种回路主要应用于需要高压力的场合，例如深水作业、大型负载等。

以下是增压回路的简单介绍：
1. 增压回路的作用：增压回路主要是通过一个或多个增压器将较低的系统压力提升到所需的高压。

这样可以在不增加泵或泵电机负载的情况下提供足够的压力，以满足特定的工作需求。

2. 增压回路的工作原理：在增压回路中，液压油首先被泵送到增压器，然后通过增压器将其压力提高到所需水平。

之后，高压油被输送到执行元件，如油缸或马达，以驱动负载。

3. 增压回路的优点：增压回路可以提供稳定的、高精度的压力输出，且结构简单、维护方便。

4. 增压回路的缺点：由于增压器本身会消耗一定的能量，因此增压回路可能会有一定的能量损失。

5. 增压回路的适用场景：由于增压回路能够提供高压力，因此它广泛应用于各种需要高压力的场合，如深水作业、钢铁制造、建筑等。

6. 注意事项：使用增压回路时，应注意压力的调节和限制，以防止过高的压力对系统造成损坏。

同时，也需要定期检查和维护增压器，以确保其正常工作。

总之，液压基本回路中的增压回路是一个非常重要的部分，它可以有效地提高系统的压力，满足各种不同的工作需求。

希望上述信息
能帮助您更好地了解液压增压回路。
