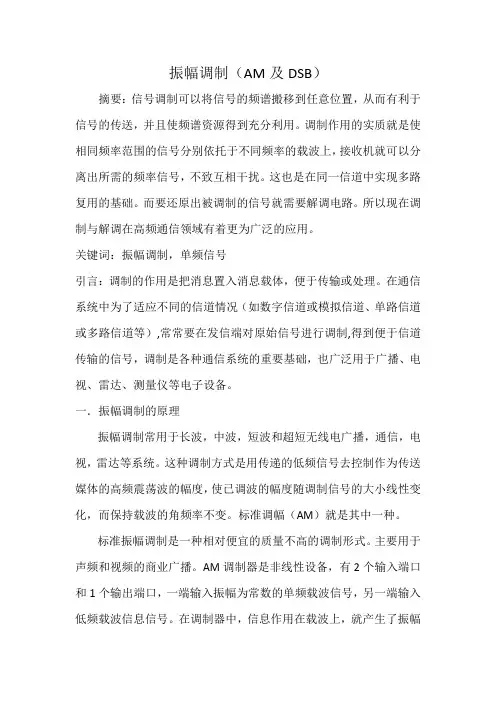

振幅调制（AM及DSB）摘要：信号调制可以将信号的频谱搬移到任意位置，从而有利于信号的传送，并且使频谱资源得到充分利用。
调制作用的实质就是使相同频率范围的信号分别依托于不同频率的载波上，接收机就可以分离出所需的频率信号，不致互相干扰。
这也是在同一信道中实现多路复用的基础。
而要还原出被调制的信号就需要解调电路。
所以现在调制与解调在高频通信领域有着更为广泛的应用。
关键词：振幅调制，单频信号引言：调制的作用是把消息置入消息载体，便于传输或处理。
在通信系统中为了适应不同的信道情况（如数字信道或模拟信道、单路信道或多路信道等）,常常要在发信端对原始信号进行调制,得到便于信道传输的信号，调制是各种通信系统的重要基础，也广泛用于广播、电视、雷达、测量仪等电子设备。
一．振幅调制的原理振幅调制常用于长波，中波，短波和超短无线电广播，通信，电视，雷达等系统。
这种调制方式是用传递的低频信号去控制作为传送媒体的高频震荡波的幅度，使已调波的幅度随调制信号的大小线性变化，而保持载波的角频率不变。
标准调幅（AM）就是其中一种。
标准振幅调制是一种相对便宜的质量不高的调制形式。
主要用于声频和视频的商业广播。
AM调制器是非线性设备，有2个输入端口和1个输出端口，一端输入振幅为常数的单频载波信号，另一端输入低频载波信息信号。
在调制器中，信息作用在载波上，就产生了振幅随调制信号瞬时值而变化的已调波。
通常已调波是能有效地通过天线发射，并在自由空间中传播的射频波。
二单频信号调制调幅波的数学表达式如果设单频调制信号为uI =UImcosΩt,设载波为u c=U cm cosωCt,那么调幅信号（已调波）就可以表示为：uAM =UAM(t) cosωCt,（1）在该式子中UAM(t)称为已调波的瞬时幅值（也称为调幅波的包络函数）。
