互感器基本知识

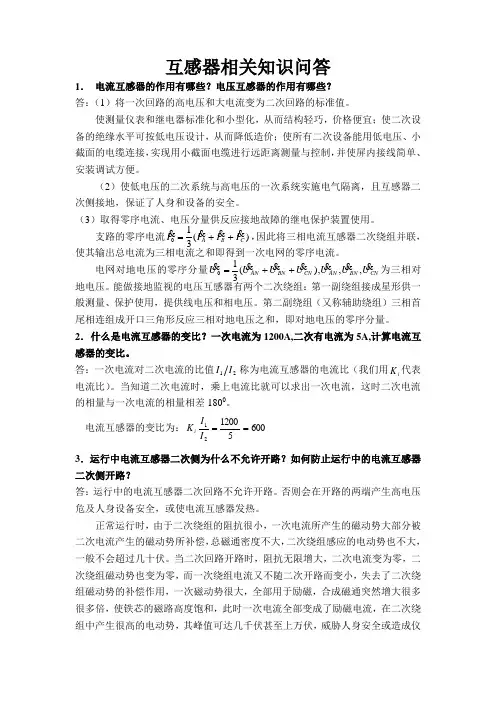

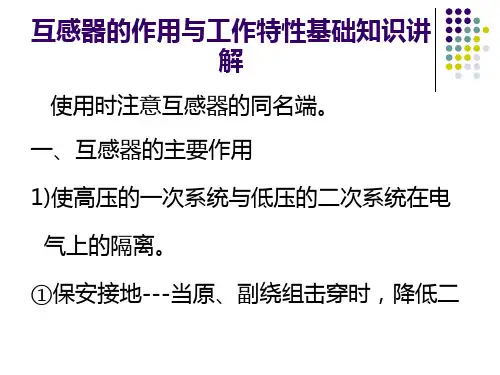

互感器相关知识问答1． 电流互感器的作用有哪些？电压互感器的作用有哪些？ 答：（1）将一次回路的高电压和大电流变为二次回路的标准值。

使测量仪表和继电器标准化和小型化，从而结构轻巧，价格便宜；使二次设备的绝缘水平可按低电压设计，从而降低造价；使所有二次设备能用低电压、小截面的电缆连接，实现用小截面电缆进行远距离测量与控制，并使屏内接线简单、安装调试方便。

（2）使低电压的二次系统与高电压的一次系统实施电气隔离，且互感器二次侧接地，保证了人身和设备的安全。

（3）取得零序电流、电压分量供反应接地故障的继电保护装置使用。

支路的零序电流)(310C B A I I I I ++=，因此将三相电流互感器二次绕组并联，使其输出总电流为三相电流之和即得到一次电网的零序电流。

电网对地电压的零序分量CN BN AN CN BN AN U U U U U U U ,,),(310++=为三相对地电压。

能做接地监视的电压互感器有两个二次绕组：第一副绕组接成星形供一般测量、保护使用，提供线电压和相电压。

第二副绕组（又称辅助绕组）三相首尾相连组成开口三角形反应三相对地电压之和，即对地电压的零序分量。

2． 什么是电流互感器的变比？一次电流为1200A,二次有电流为5A,计算电流互感器的变比。

答：一次电流对二次电流的比值21I I 称为电流互感器的电流比（我们用i K 代表电流比）。

当知道二次电流时，乘上电流比就可以求出一次电流，这时二次电流的相量与一次电流的相量相差1800。

电流互感器的变比为：6005120021==I I K i3．运行中电流互感器二次侧为什么不允许开路？如何防止运行中的电流互感器二次侧开路？答：运行中的电流互感器二次回路不允许开路。

否则会在开路的两端产生高电压危及人身设备安全，或使电流互感器发热。

正常运行时，由于二次绕组的阻抗很小，一次电流所产生的磁动势大部分被二次电流产生的磁动势所补偿，总磁通密度不大，二次绕组感应的电动势也不大，一般不会超过几十伏。

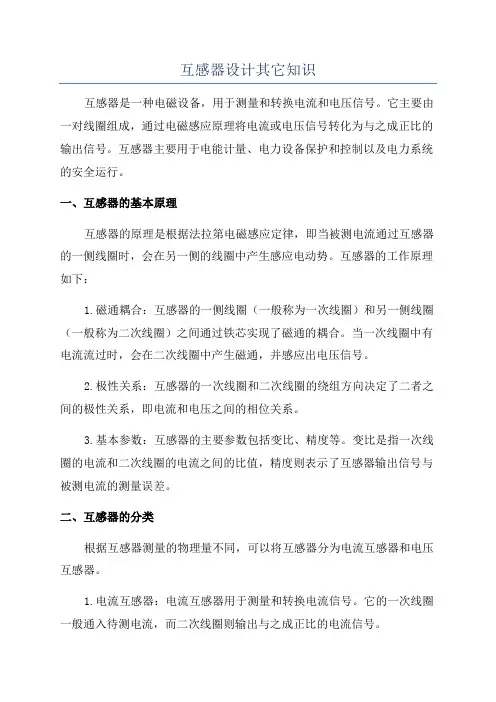

互感器设计其它知识互感器是一种电磁设备，用于测量和转换电流和电压信号。

它主要由一对线圈组成，通过电磁感应原理将电流或电压信号转化为与之成正比的输出信号。

互感器主要用于电能计量、电力设备保护和控制以及电力系统的安全运行。

一、互感器的基本原理互感器的原理是根据法拉第电磁感应定律，即当被测电流通过互感器的一侧线圈时，会在另一侧的线圈中产生感应电动势。

互感器的工作原理如下：1.磁通耦合：互感器的一侧线圈（一般称为一次线圈）和另一侧线圈（一般称为二次线圈）之间通过铁芯实现了磁通的耦合。

当一次线圈中有电流流过时，会在二次线圈中产生磁通，并感应出电压信号。

2.极性关系：互感器的一次线圈和二次线圈的绕组方向决定了二者之间的极性关系，即电流和电压之间的相位关系。

3.基本参数：互感器的主要参数包括变比、精度等。

变比是指一次线圈的电流和二次线圈的电流之间的比值，精度则表示了互感器输出信号与被测电流的测量误差。

二、互感器的分类根据互感器测量的物理量不同，可以将互感器分为电流互感器和电压互感器。

1.电流互感器：电流互感器用于测量和转换电流信号。

它的一次线圈一般通入待测电流，而二次线圈则输出与之成正比的电流信号。

2.电压互感器：电压互感器用于测量和转换电压信号。

它的工作原理和电流互感器类似，通过一次线圈输入待测电压，而二次线圈输出与之成正比的电压信号。

根据互感器的用途和结构不同，还可以将互感器分为：1.动态互感器：动态互感器主要用于测量连续变化的电流或电压信号，改变测量对象的物理参数时需要更新输出结果。

2.静态互感器：静态互感器主要用于测量稳定的电流或电压信号，其输出结果不随被测物理参数的变化而变化。

三、互感器的设计要点要设计出满足特定要求的互感器，需要考虑以下几个要点：1.变比：根据实际需要确定互感器的变比，即一次线圈电流与二次线圈电流之间的关系。

变比的选择需考虑被测电流或电压的范围，以及测量精度等要素。

2.线圈绕组：互感器的线圈绕组应合理设计，以避免诱导电磁场间的相互干扰。

导语：互感器是一种将物理量（如电流、电压、力、位置等）转换成另一种物理量的装置。

它们在各种工业和科学应用中都发挥着重要作用。

本文将介绍互感器的基本概念、分类、特点以及常见的应用领域和发展趋势。

一、互感器的基本概念1. 互感器的定义互感器是一种能够将非电学量转化为电学量的装置，或者将电学量转化为非电学量的装置。

它们通常用于测量、控制、监测和保护系统中的各种物理量。

2. 互感器的工作原理互感器的工作原理通常基于某种物理现象，如电磁感应、压电效应、热敏效应等。

通过这些物理现象，互感器可以将输入的物理量转换成对应的电信号，或者将电信号转换成对应的物理量。

3. 互感器的分类根据转换的物理量（电流、电压、力、位置等）和工作原理（电磁式、压电式、热敏式等）的不同，互感器可以分为多种类型，如电流互感器、电压互感器、压力传感器、位移传感器等。

二、互感器的特点1. 灵敏度高互感器通常具有很高的灵敏度，可以准确地转换输入的物理量，并输出对应的电信号。

2. 可靠性强互感器通常采用优质的材料和精密的制造工艺，具有较高的可靠性和稳定性，在长期使用中能够保持准确性。

3. 跨度范围广许多互感器具有较宽的测量范围，能够满足不同应用场景的需求。

4. 多功能性强一些互感器具有多种功能，可以同时测量多种物理量或实现多种控制功能。

5. 体积小、重量轻随着科技的发展，互感器的体积和重量越来越小，便于集成和安装。

1. 工业自动化在工业自动化中，互感器被广泛应用于测量、控制和监测系统中的各种物理量，如温度、压力、液位、流量等。

2. 汽车电子在汽车电子系统中，互感器被用于测量发动机的转速、车速、油压、油温等重要参数，以保证汽车的正常运行。

3. 医疗保健在医疗保健领域，互感器用于监测和测量患者的生理参数，如体温、血压、心率等。

4. 智能家居在智能家居系统中，互感器用于感知环境中的各种物理量，如光照、温度、湿度等，并根据这些信息实现自动化控制。

5. 航空航天在航空航天领域，互感器被广泛应用于飞机、卫星等航空器设备的测量、控制和导航系统中。

互感器知识高频考点1、电流互感器将高压系统中的电流或低压系统中的大电流，变成低压的标准的小电流(5A或1A)；电压互感器将系统的高电压变成标准的低电压(100V 或100/√3V)。

2、互感器的作用：1）配合电气仪表，测量电流、电压、电能；2) 配合继电保护及自动装置，进行过电流、过电压、过负荷和单相接地等保护；3）使二次设备和工作人员与一次高压之间进行隔离，且二次侧有一点接地，保证了设备和人身的安全；4）使电流和电压变换成统一的标准值，以利于仪表和继电器的标准化；5）使二次设备用低电压、小电流连接控制，以便于集中控制；6）使二次回路不受一次系统的限制，从而使接线简单化。

3、电流互感器运行中二次侧不允许开路。

若二次开路，铁芯内的磁通将剧增，引起铁芯严重饱和，磁通波形畸变为平顶波；由于副绕组匝数多，感应电动势与磁通变化率成正比，因此，磁通过零时副绕组将产生很高的尖顶波电动势，峰值可达数千伏甚至万伏，这对工作人员和二次回路中的设备都有很高的危险；同时由于铁芯磁感应强度和铁损剧增，将使铁芯过热而损坏绝缘。

为防止电流互感器二次侧开路，规定二次侧不得装设熔断器，在运行中若需拆除仪表和继电器时，必须先用导线或短路压板将二次回路短接，以防止开路。

4、电压互感器二次绕组不能短路。

由于电压互感器的正常负载是阻抗很大的仪表或继电器电压线圈，而发生短路后，二次回路阻抗仅仅是互感器二次绕组的阻抗，因此在二次回路中会产生很大的短路电流，影响测量表计的指示，造成继电保护误动，甚至烧毁互感器。

5、电流互感器是按电磁感应原理工作的。

一次绕组匝数很少，与被测线路串联；二次绕组匝数较多,与测量仪表和继电器的电流线圈串联。

运行中一次绕组内的电流取决于线路的负载电流，与二次负载无关，由于接在电流互感器二次绕组内的测量仪表和继电器的电流线圈阻抗都很小，所以电流互感器在正常运行时，接近于短路状态，相当于一个短路运行的变压器。

6、电压互感器是利用电磁感应原理工作的。

互感器知识培训(电气车间)pptx目录•互感器基本概念与原理•互感器在电气系统中的应用•互感器主要技术参数与性能指标•互感器选型、安装与调试方法•互感器运行维护与故障处理•互感器市场发展趋势及新技术应用CONTENTSCHAPTER01互感器基本概念与原理互感器定义及作用定义互感器是一种电气设备，用于将高电压或大电流按比例变换为低电压或小电流，以便于测量、保护和控制。

作用在电力系统中，互感器是实现电气测量、保护和控制的重要设备之一。

它能够将高电压或大电流转换为适合测量仪表或保护装置使用的低电压或小电流，同时起到隔离高压、降低测量仪表和保护装置成本的作用。

互感器工作原理电磁感应原理互感器的工作原理基于电磁感应原理。

当一次绕组通过交流电流时，会在铁芯中产生交变磁通，从而在二次绕组中感应出电动势。

根据电磁感应定律，感应电动势的大小与一次绕组和二次绕组的匝数比、铁芯中的磁通变化率以及绕组的相对位置有关。

磁路闭合原理为了保证互感器正常工作，需要使磁路闭合。

通常采用在铁芯上绕制一次绕组和二次绕组的方式来实现磁路闭合。

同时，为了减小铁芯中的涡流和磁滞损耗，铁芯通常采用高导磁率的硅钢片叠装而成。

将大电流按比例变换为小电流，以便于测量和保护。

具有高精度、低误差、宽频带响应等特点。

电流互感器将高电压按比例变换为低电压，以便于测量和保护。

具有高绝缘强度、低误差、长期稳定等特点。

电压互感器将电流互感器和电压互感器组合在一起，实现同时测量电流和电压的功能。

具有结构紧凑、安装方便等特点。

组合互感器采用电子技术和光纤传输技术实现电气量的测量和传输。

具有高精度、高可靠性、抗干扰能力强等特点。

电子式互感器互感器类型及特点CHAPTER02互感器在电气系统中的应用将高电压按比例变换为低电压，以供测量仪表和继电保护装置使用。

电压互感器将大电流按比例变换为小电流，以供测量仪表和继电保护装置使用。

电流互感器将电压互感器和电流互感器组合在一起，用于同时测量电压和电流。

电压互感器基本知识与选型要求目录一、电压互感器基本知识 (3)1. 电压互感器的定义及作用 (4)2. 电压互感器的种类与特点 (5)2.1 常用种类 (6)2.2 各种类的特点 (7)3. 电压互感器的技术参数 (8)3.1 额定电压 (9)3.2 额定电流 (10)3.3 准确度等级 (11)3.4 绝缘性能参数 (12)二、电压互感器选型要求 (13)1. 选型原则 (14)1.1 根据实际需求选择合适的类型 (15)1.2 考虑设备的环境适应性 (16)1.3 遵循相关标准及规范 (18)2. 选型注意事项 (19)2.1 额定电压与电源匹配 (20)2.2 额定电流与负载匹配 (21)2.3 考虑二次侧绕组需求 (23)2.4 准确度和精度要求 (24)三、电压互感器的应用与维护 (25)1. 应用注意事项 (26)1.1 安装要求 (27)1.2 使用环境要求 (28)1.3 接线方式及注意事项 (29)2. 维护保养 (30)2.1 定期检查 (31)2.2 预防性试验 (32)2.3 故障处理及更换 (33)四、电压互感器选型实例分析 (35)1. 选型案例分析 (36)1.1 某电力系统中的电压互感器选型 (37)1.2 其他典型应用场景介绍 (38)2. 选型过程中的常见问题及解决方案 (39)2.1 问题一 (40)2.2 问题二 (41)2.3 问题三 (42)五、相关法规与标准 (44)1. 国家相关法规要求 (44)2. 行业相关标准规范介绍 (45)一、电压互感器基本知识电压互感器是一种用于测量和保护电力系统中高电压侧的电气设备。

它的主要功能是将高电压侧的电压信号降低到适合仪表、继电器等设备使用的低电压信号，以便于测量、保护和控制。

电压互感器的性能参数包括变比、额定一次电流、二次负载阻抗、绝缘等级等。

变比：电压互感器的变比是指其一次侧输出电压与二次侧输出电压之比。

变比的选择应根据实际需要，既要保证测量精度，又要满足二次设备的接入要求。

互感器知识详解互感器主要用途是将一次主回路和二次控制及测量设备隔离开来。

这一隔离是通过电磁感应将两个回路予以耦合而实现的。

除隔离外，被测量的量值也被降低到安全水平。

互感器分为两类：电压互感器（PT）和电流互感器（CT ）。

电压互感器的一次绕组和被测回路并联，而电流互感器的一次绕组需要串联在被测回路中。

二次绕组将以此侧的量值成比例地降低到像120V 和5A这样的典型水平。

监测设备如功率表、功率因素表、电压表、电流表和继电器等通常连接在二次回路中。

or T典型单相接线图☆电压互感器电压互感器和变压器很像，都是用来变换线路上的电压，主要区别就在于容量、尺寸、工作磁密和补偿。

变压器变换电压的目的是为了输送电能，因此容量很大，而电压互感器变换电压的目的，主要是用来给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小。

电压互感器一般不用于提供电源，但是，它们的确限定了可以接入的额定功率。

当现场没有120V电源时，电压互感器经常被用来为轻型的维持设备提供120V的临时电源。

在开关室，电压互感器的二次侧可以用来驱动断路器的电机。

在调压器室，它们可以用来区分驱动分接开关的电机。

电压互感器功率范围是：对于低压电压互感器为500VA 及以下，中压互感器为1~3kVA，高压电压互感器为3~5k A。

由于电压互感器的额定功率是如此之小，所以，它们的物理尺寸也就很小。

电压互感器的工作磁密远远低于变压器的磁密。

这样有助于将损耗降到最低，并避免互感器由于持续过电压而可能引起的过热。

如果没有明确指出，电压互感器通常设计为能在110%额定电压下连续运行。

IEEE 分耿绝Kt»型 雄续负祈 过电压ft ffi评 论 1 10- 150k V 125陽il 电压*M% 殺宦热处购 戸骨■用于线间连接. 貝蠻4：制过離建端电压.叫 用T J MW*连接m f 线阿连接.210 - 35<}kVKxr; 弗曙龍定囲电用和煤负荷 MjgffiT 可用于帽对J*违撞唯賁ft 用J 桶对地理接" 】次側卅分權构说闯十变比,比可毅陽离也可以不編离, 怛婆仆组絶缘单奁覧*用1帕甘地连搖."Mt I I*町M 陽禺ill 叫M 不酗离. 荷砒过怛餐分缴绝绦单个怦•用I 榊M 地连接* U 町n 曲也 il.j nJ 17忆甜 馮：們皱芬级苑绿IEEE 电压互感器分组在电压互感器中，一般通过高压绕组补偿的方式在保证准确度的 前提下得到更高额测量范围。

互感器基础知识介绍内容预览测量用互感器在电力线路中用于对交流电压或电流进行变换，以满足高电压或大电流的测量，起着一次系统与二次系统之间的桥梁作用。

一、电流互感器1、电流互感器简称为TA，种类也很多，按电压等级分为低压和高压；按一次线圈的匝数可分为单匝式和多匝式；按外形可分为羊角式和穿心式；按安装方法可分为支持式和穿墙式；按绝缘方式可分为油浸式、干式和瓷绝缘；按安装地点可分为户内式和户外式；按铁芯多少可分为单铁芯和多铁芯。

2、TA的型号一般表为：□ □ □--□ □--□第一个方框代表：L（电流）第二个方框代表：见下表第三个方框代表：见下表第四个方框代表：额定电压第五个方框代表：准确度等级第六个方框代表：额定电流表一：电流互感器的字母意义第二个方框A 穿墙式第三个方框Z 浇注绝缘B 支持式C 瓷绝缘D 贯穿式单匝W 户外装置F 贯穿式复匝 B 过流保护M 贯穿式母线型G 改进型R 装入式 D 差动保护Q 线圈式S 速饱和C 瓷箱式J 接地保护或加大容量Z 支柱式Q 加强型Y 低压型K 瓷外壳式3、电流互感器工作原理（原理接线见右图）（1）电流互感器的特点是： (1)一次线圈串联在电路中，并且匝数很少，因此，一次线圈中的电流完全取决于被测电路的负荷电流，而与二次电流无关；(2)电流互感器二次线圈所接仪表和继电器的电流线圈阻抗都很小，所以正常情况下，电流互感器在近于短路状态下运行。

电流互感器一、二次额定电流之比，称为电流互感器的额定互感比：kn=I1n/I2n。

因为一次线圈额定电流I1n己标准化，二次线圈额定电流I2n统一为5(1或0.5)安，所以电流互感器额定互感比亦已标准化。

kn还可以近似地表示为互感器一、二次线圈的匝数比，即kn≈kN=N1/N2式中N1、N2为一、二线圈的匝数。

（2）电流互感器使用时注意事项电流互感器二次侧不允许开路运行。

如果电流互感器二次侧开路，铁芯中的磁通随一次电流的增大面急剧增大，不仅引起铁心严重饱和，而且在二次侧感应产生一个高电压，对二次回路绝缘有严重危害，甚至击穿烧坏，而且由于铁心饱和，磁感应强度的曲线变化陡度增加，引起二次侧感应电势出现很高的尖顶波，其电压幅值可达2~3KV的危险数值，这时如果有人触及二次回路，也容易造成触电伤害。

互感器知识详解互感器主要用途是将一次主回路和二次控制及测量设备隔离开来。

这一隔离是通过电磁感应将两个回路予以耦合而实现的。

除隔离外，被测量的量值也被降低到安全水平。

互感器分为两类：电压互感器（PT）和电流互感器（CT）。

电压互感器的一次绕组和被测回路并联，而电流互感器的一次绕组需要串联在被测回路中。

二次绕组将以此侧的量值成比例地降低到像120V 和5A这样的典型水平。

监测设备如功率表、功率因素表、电压表、电流表和继电器等通常连接在二次回路中。

典型单相接线图☆电压互感器电压互感器和变压器很像，都是用来变换线路上的电压，主要区别就在于容量、尺寸、工作磁密和补偿。

变压器变换电压的目的是为了输送电能，因此容量很大，而电压互感器变换电压的目的，主要是用来给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小。

电压互感器一般不用于提供电源，但是，它们的确限定了可以接入的额定功率。

当现场没有120V电源时，电压互感器经常被用来为轻型的维持设备提供120V的临时电源。

在开关室，电压互感器的二次侧可以用来驱动断路器的电机。

在调压器室，它们可以用来区分驱动分接开关的电机。

电压互感器功率范围是：对于低压电压互感器为500VA及以下，中压互感器为1~3kVA，高压电压互感器为3~5k A。

由于电压互感器的额定功率是如此之小，所以，它们的物理尺寸也就很小。

电压互感器的工作磁密远远低于变压器的磁密。

这样有助于将损耗降到最低，并避免互感器由于持续过电压而可能引起的过热。

如果没有明确指出，电压互感器通常设计为能在110%额定电压下连续运行。

IEEE电压互感器分组在电压互感器中，一般通过高压绕组补偿的方式在保证准确度的前提下得到更高额测量范围。

由于补偿的存在，绕组的实际匝数比将和额定比值有所不同。

在个别异常情况下，电压互感器的二次侧可能被短路，所以电压互感器需要有足够的稳定性和热稳定性，应该能在二次侧短路，一次侧承受全部电压的情况下坚持1s而不受到损坏。
