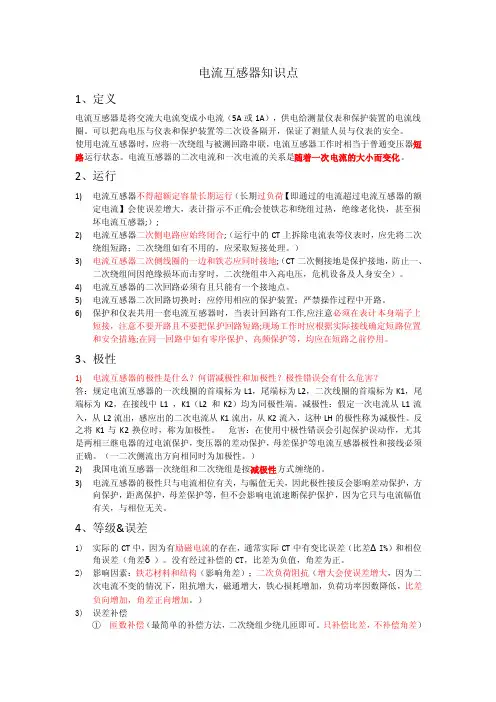

电流互感器知识点1、定义电流互感器是将交流大电流变成小电流（5A或1A），供电给测量仪表和保护装置的电流线圈。
可以把高电压与仪表和保护装置等二次设备隔开，保证了测量人员与仪表的安全。
使用电流互感器时，应将一次绕组与被测回路串联，电流互感器工作时相当于普通变压器短路运行状态。
电流互感器的二次电流和一次电流的关系是随着一次电流的大小而变化。
2、运行1)电流互感器不得超额定容量长期运行（长期过负荷【即通过的电流超过电流互感器的额定电流】会使误差增大，表计指示不正确;会使铁芯和绕组过热，绝缘老化快，甚至损坏电流互感器;）;2)电流互感器二次侧电路应始终闭合;（运行中的CT上拆除电流表等仪表时，应先将二次绕组短路；二次绕组如有不用的，应采取短接处理。
）3)电流互感器二次侧线圈的一边和铁芯应同时接地;（CT二次侧接地是保护接地，防止一、二次绕组间因绝缘损坏而击穿时，二次绕组串入高电压，危机设备及人身安全）。
4)电流互感器的二次回路必须有且只能有一个接地点。
5)电流互感器二次回路切换时：应停用相应的保护装置；严禁操作过程中开路。
6)保护和仪表共用一套电流互感器时，当表计回路有工作,应注意必须在表计本身端子上短接，注意不要开路且不要把保护回路短路;现场工作时应根据实际接线确定短路位置和安全措施;在同一回路中如有零序保护、高频保护等，均应在短路之前停用。
3、极性1)电流互感器的极性是什么？何谓减极性和加极性？极性错误会有什么危害？答：规定电流互感器的一次线圈的首端标为L1，尾端标为L2，二次线圈的首端标为K1，尾端标为K2，在接线中L1 ，K1（L2 和K2）均为同极性端。
减极性：假定一次电流从L1流入，从L2流出，感应出的二次电流从K1流出，从K2流入，这种LH的极性称为减极性。
反之将K1与K2换位时，称为加极性。
危害：在使用中极性错误会引起保护误动作，尤其是两相三继电器的过电流保护，变压器的差动保护，母差保护等电流互感器极性和接线必须正确。
电压互感器培训课件一、引言电压互感器是电力系统中非常重要的测量设备，主要用于将高电压降至适宜的测量范围内，为保护、控制、测量等设备提供准确的电压信号。
为了提高大家对电压互感器的了解和应用水平，本次培训将围绕电压互感器的基本原理、分类、参数、选型、接线、运行与维护等方面进行讲解。
二、电压互感器的基本原理电压互感器的工作原理基于电磁感应定律，即在一定的磁路中，当一次绕组通以交流电流时，将在铁芯中产生交变磁通，交变磁通通过二次绕组时，将在二次绕组中感应出电动势，从而实现电压的降低。
三、电压互感器的分类根据绝缘结构、用途、准确级、变比误差和角度误差等不同特点，电压互感器可分为多种类型。
常见的电压互感器分类如下：1.按绝缘结构分类：油浸式电压互感器、干式电压互感器、充气式电压互感器等。
2.按用途分类：测量用电压互感器、保护用电压互感器、计量用电压互感器等。
3.按准确级分类：0.2级、0.5级、1级、3级等。
4.按变比误差和角度误差分类：普通电压互感器、精密电压互感器等。
四、电压互感器的参数电压互感器的参数主要包括额定一次电压、额定二次电压、准确级、变比误差、角度误差、容量、绝缘水平等。
这些参数是选择电压互感器时需要考虑的重要因素，应结合实际工程需求进行合理选择。
五、电压互感器的选型1.电压等级：根据实际工程需求，选择合适的电压等级。
2.准确级：根据测量、保护、计量等不同用途，选择合适的准确级。
3.变比误差和角度误差：根据系统对测量精度的要求，选择合适的电压互感器。
4.容量：根据二次侧负载的大小，选择合适的电压互感器容量。
5.绝缘水平：根据系统绝缘水平要求，选择合适的电压互感器。
6.结构类型：根据安装环境、维护要求等因素，选择合适的电压互感器结构类型。
六、电压互感器的接线电压互感器的接线方式主要有Y/Δ接法和Y/Y接法。
在实际工程中，应根据系统电压、负载性质、测量精度等因素选择合适的接线方式。
七、电压互感器的运行与维护1.运行：电压互感器在正常运行时，应定期检查二次侧负载、绝缘状态、接地点等，确保电压互感器的正常运行。
在电力系统中，电压互感器(PT)是一、二次系统的联络元件，它能正确地反映电气设备的正常运行和故障情况。
PT的一次线圈并联在高压电路中，其作用是将一次高压变换成额定100V低电压，用作测量和保护等的二次回路电源，在正常工作时二次绕组近似于开路状态，所以，正常运行中的PT二次侧不允许短路。
一、PT单相接地及处理在10kV中性点不接地系统中，为了监视系统中各相对地的绝缘状况以及计量和保护的需要，在每个变电站的母线上均装有电磁式PT。
当系统发生单相接地故障时，将产生较高的谐振过电压，影响系统设备的绝缘性能和使用寿命，进而出现更频繁的故障。
1.1在中性点不接地系统中，当其中一相出现金属性接地时，就会产生激磁涌流，导致PT 铁芯饱和。
如A相接地，则Uan的电压为零，非接地相Ubn、Ucn的电压表指示为100V线电压。
PT开口三角两端出现约100V电压(正常时只有约3V)，这个电压将起动绝缘检查继电器发出接地信号并报警。
1.2当发生非金属性短路接地时，即高电阻、电弧、树竹等单相接地。
如A相发生接地，则Uan的电压低于正常相电压，Ubn、Ucn电压则大于58V，且小于100V，PT开口三角处两端有约70V电压，达到绝缘检查继电器起动值，发出接地信号并报警。
1.3PT二次侧熔断器熔断或接触不良时，中央信号屏发出“电压回路断线”的预告信号，同时光字牌亮，警铃响。
查电压表可发现：未熔断相电压表指示不变，熔断相的电压表指示降低或为零。
遇到这种情况，可检查PT二次回路接头(端子排)处有无松动、断头、电压切换回路有无接触不良等现象和PT二次熔断器是否完好，找到松动、断线处应立即处理；若更换熔断器后再次熔断，应查明原因，不可随意将其熔丝增大。
1.4PT高压侧熔断器熔断。
其原因有：①电力系统发生单相间歇性电弧放电、树竹接地等使系统产生铁磁谐振过电压。
②PT本身内部出现单相接地或匝间、层间、相间短路故障。
③PT二次侧发生短路，而二次侧熔断器未熔断，造成高压熔断器熔断。
分类及工作原理互感器的互感器的分类及工作原理互感器开关柜无功补偿电抗器电容器关键词：关键词：互感器互感器(instrument transformer)是按比例变换电压或电流的设备。
其功能主要是将高电压或大电流按比例变换成标准低电压（100V）或标准小电流（5A或1A，均指额定值），以便实现测量仪表、保护设备及自动控制设备的标准化、小型化。
同时互感器还可用来隔开高电压系统，以保证人身和设备的安全。
按比例变换电压或电流的设备。
互感器的分类互感器分为电压互感器和电流互感器两大类，其主要作用有：将一次系统的电压、电流信息准确地传递到二次侧相关设备；将一次系统的高电压、大电流变换为二次侧的低电压（标准值）、小电流（标准值），使测量、计量仪表和继电器等装置标准化、小型化，并降低了对二次设备的绝缘要求；将二次侧设备以及二次系统与一次系统高压设备在电气方面很好地隔离，从而保证了二次设备和人身的安全。
电压互感器测量用电流互感器主要与测量仪表配合，在线路正常工作状态下，用来测量电流、电压、功率等。
测量用微型电流互感器主要要求： 1.绝缘可靠，2.足够高的测量精度，3.当被测线路发生故障出现的大电流时互感器应在适当的量程内饱和（如500%的额定电流）以保护测量仪表。
保护用电流互感器保护用电流互感器主要与继电装置配合，在线路发生短路过载等故障时，向继电装置提供信号切断故障电路，以保护供电系统的安全。
保护用微型电流互感器的工作条件与测量用互感器完全不同，保护用互感器只是在比正常电流大几倍几十倍的电流时才开始有效的工作。
电流互感器利用变压器原、副边电流成比例的特点制成。
其工作原理、等值电路也与一般变压器相同，只是其原边绕组串联在被测电路中，且匝数很少；副边绕组接电流表、继电器电流线圈等低阻抗负载，近似短路。
原边电流（即被测电流）和副边电流取决于被测线路的负载，而与电流互感器的副边负载无关。
由于副边接近于短路，所以原、副边电压U1和都很小，励磁电流I0也很小。
电流互感器分类及原理1、电流互感器(Current Transformer，CT)电⼒系统电能计量和保护控制的重要设备，是电⼒系统电能计量、继电保护、系统诊断与监测分析的重要组成部分，其测量精度、运⾏可靠性是实现电⼒系统安全、经济运⾏的前提。
⽬前在电⼒系统中⼴泛应⽤的是电磁式电流互感器。
2、电流互感器国标(GB 1208-87S)1）准确级：以该准确级在额定电流下所规定的最⼤允许电流误差百分数标称。
2）测量⽤电流互感器的标准准确级有：0.1、0.2、0.5、1、3、5；特殊要求的电流互感器的准确级有：0.2S和0.5S；保护⽤电流互感器准确级有：5P和10P两级。
3、电磁式电流互感器1）原理：⼀次线圈串联于被测电流线路中，⼆次线圈串接电流测量设备，⼀⼆次侧线圈绕在同⼀铁芯上，通过铁芯的磁耦合实现⼀次⼆次侧之间的电流传感过程。
⼀⼆次侧线圈之间以及线圈与铁芯之间要采取⼀定的绝缘措施，以保证⼀次侧与⼆次侧之间的电⽓隔离。
根据应⽤场合以及被测电流⼤⼩的不同，通过合理改变⼀⼆次侧线圈匝数⽐可以将⼀次侧电流值按⽐例变换成标准的1A或5A电流值，⽤于驱动⼆次侧电器设备或供测量仪表使⽤。
2）缺点：①.绝缘要求复杂，体积⼤，造价⾼，维护⼯作量⼤；②.输出端开路产⽣的⾼电压对周围⼈员和设备存在潜在的威胁；③.固有的磁饱和、铁磁谐振、动态范围⼩、频率响应范围窄；④.输出信号不能直接和微机相连，难以适应电⼒系统⾃动化、数字化的发展趋势。
4、电⼦式电流互感器1）特征：①.可以采⽤传统电流互感器、霍尔传感器、空⼼线圈（或称为Rogowski coils）或光学装置作为⼀次电流传感器，产⽣与⼀次电流相对应的信号；②.可以利⽤光纤作为⼀次转换器和⼆次转换器之间的信号传输介质；③.⼆次转换器的输出可以是模拟量电压信号或数字量。
2）分类（1）按传感原理的不同划分：光学电流互感器和光电式电流互感器I、光学电流互感器(Optical Current Transformer，简称OCT)原理：传感器完全基于光学技术和光学器件来实现。
电压互感器知识一、何谓电压互感器1、电压互感器（Potentialtransformer简称PT，Voltagetransformer也简称VT）和降压变压器很相像，都是用来变换线路或母线上的电压。
2、电压互感器是一个带铁心的变压器。
它主要由一、二次线圈、铁心和绝缘组成。
当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。
3、改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。
4、电压互感器将高电压按比例转换成低电压，一般为100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等设备。
二、电压互感器的作用1、电压互感器时隔离高电压，供继电保护、自动装置和测量仪表获取一次电压信息的传感器。
把高电压按比例关系变换成100V或100/3V标准二次电压，供计量、仪表装置和继电保护使用。
2、同时使用电压互感器可以将高电压与电气工作人员隔离，保证设备和人身安全的作用。
三、电压互感器分类1、按安装地点可分：户内式和户外式。
35kV及以下多为户内式，35kV及以上多为户外式，其绝缘有明显差距。
2、按相数可分：单相式和三相式。
10kV及以下采用三相式。
3、按绕组数可分：双绕组、三绕组和四绕组。
4、按绝缘方式可分：干式、浇注式、油浸式和气体式。
5、按工作原理可分为：电磁式、电容式和新型的光电式电压互感器。
其中电磁式可分为:三相式和单相式；三相式又可分：三相两柱式和两相五柱式。
四、电压互感器结构1、油浸式电压互感器油浸式电压互感器分为：单级式和串级式单级式，单级式可用于220kV及以下电压等级，串级式可用于66kV及以上电压的所有电压等级。
单级式其一二次绕组绕在共同的铁芯上，绝缘不分级，靠磁耦合实现能量转换。
串级式由多个匝数相同的一次绕组装在数量为绕组数一半的相同的铁芯上，自上而下排列，接于高压与地之间。
5P10，后面的10就是准确限值系数。
5P10表示当一次电流是额定一次电流的10倍时，该绕组的复合误差≤±5%。
准确限值系数的意义就是在保证误差在±5%范围内时，一次电流不能超过额定电流的倍数，如果此时一次电流比较大，就要选用5P20的，甚至还可能选用5P30的。
比如，经计算，你需要装设保护的地方，在最大运行方式下短路电流是4KA，你选用的电流互感器是150/5,5P10，也就是说该电流互感器在150A*10倍=1500A=1.5KA时，能保证绕组的复合误差≤±5%；而很可能短路后，电流超过1.5KA，甚至达到4KA，这时就达不到复合误差≤±5%，如果选用150/5,5P30的电流互感器，电流互感器在150A*30倍=4500A=4.5KA时，能保证绕组的复合误差≤±5%，但最大短路电流才4KA，故在全量程中，均能保证保护用电流互感器的精度。
但实际应用中，为降低成本，保护并不需要太高的精度，10P已经能满足需要，且在选择电流互感器时，也没有必要保证在最大短路电流时还保证精度，一般在保护定值附近能保证精度就可以了。
TPY是铁心具有气隙的保护用考虑暂态特性的电流互感器。
其中T代表暂态，P代表保护，Y代表气隙。
选型时除了额定电流值以外，还有其它有关参数，例如一次时间常数、二次时间常数、一次侧对称短路电流的准确倍数、剩磁系数等。
TPY级电流互感器主要用于超高压线路和大型发电机、变压器的快速继电保护接线中，例如差动保护，可有效避免暂态误动。
看到书上说电压互感器的一次侧电压不受二次侧负载的影响，但电流互感器的一次侧电流确受二次侧负载电流的影响，请问各位师傅这是为什么啊你可以把它们看成一个变压器,PT和CT都可以看成容量很小的变压器.二次侧消耗的能量来自一次侧.一次侧是高电压或大电流,二次侧的负载非常小,因而他的变化不会对一次侧产生影响.就好比你在家里插了一只充电器一样不会对市电电压产生影响.只是在运行过程中,PT不可短路,CT不可开路.标准规定的TP类电流互感器分为TPS、TPX、TPY和TPZ四级。
电流互感器的常识一、互感器简介在供电用电的路线中电流大小相差悬殊，从几安到几万安都有。
为便于二次仪表测量需要转换为比较统一的电流，此外路线上的电压都比较高如直接测量是非常危（wei）险的。
电流互感器就起到变流和电气隔离作用。
目前显示仪表大部份是指针式的电流表，所以电流互感器的二次电流大多数是安培级的（如5A等）。
现在的电量测量大多数字化，而计算机的采样的信号普通为毫安级（0-5V、4-20mA等）。
微型电流互感器二次电流为毫安级，主要起大互感器与采样之间的桥梁作用。
二、互感器结构电流互感器由一次线圈、二次线圈、铁心、绝缘支持及出线端子等组成，如图1所示。
电流互感器的铁心由硅钢片叠制而成，其一次线圈与主电路串联，且通过被测电流I1，它在铁心内产生变磁通，使二次线圈感应出相应的二次电流I2（其额定电流为5A）。
如将励磁损耗忽稍不计，则I1n1=I2n2，其中n1和n2分别为一、二次线圈的匝数，电流互感器的变流比K=I1/I2=n2/n1。
由于电流互感器的一次线圈连接在主电路中，所以一次线圈对地必须采取与一次路线电压相相适应的绝缘材料，以确保二次回路与人身的安全。
二次回路由电流互感器的二次线圈、仪表以及继电器的电流线圈串联组成。
三、互感器分类电流互感器大致可分为两类，测量用电流互感器和保护用电流互感器。
1、测量用电流互感器测量用电流互感器主要与测量仪表配合，在路线正常工作状态下，用来测量电流、电压、功率等。
测量用电流互感器主要要求：1）绝缘可靠，2）足够高的测量精度，3）当被测路线发生故障浮现的大电流时互感器应在适当的量程内饱和（如500%的额定电流）以保护测量仪表。
2、保护用电流互感器保护用电流互感器主要与继电装置配合，在路线发生短路过载等故障时，向继电装置提供信号切断故障电路，以保护供电系统的安全。
保护用电流互感器的工作条件与测量用互感器彻底不同，保护用互感器只是在比正常电流大几倍几十倍的电流时才开始有效的工作。
